前言



本文章教学视频链接： 视频链接

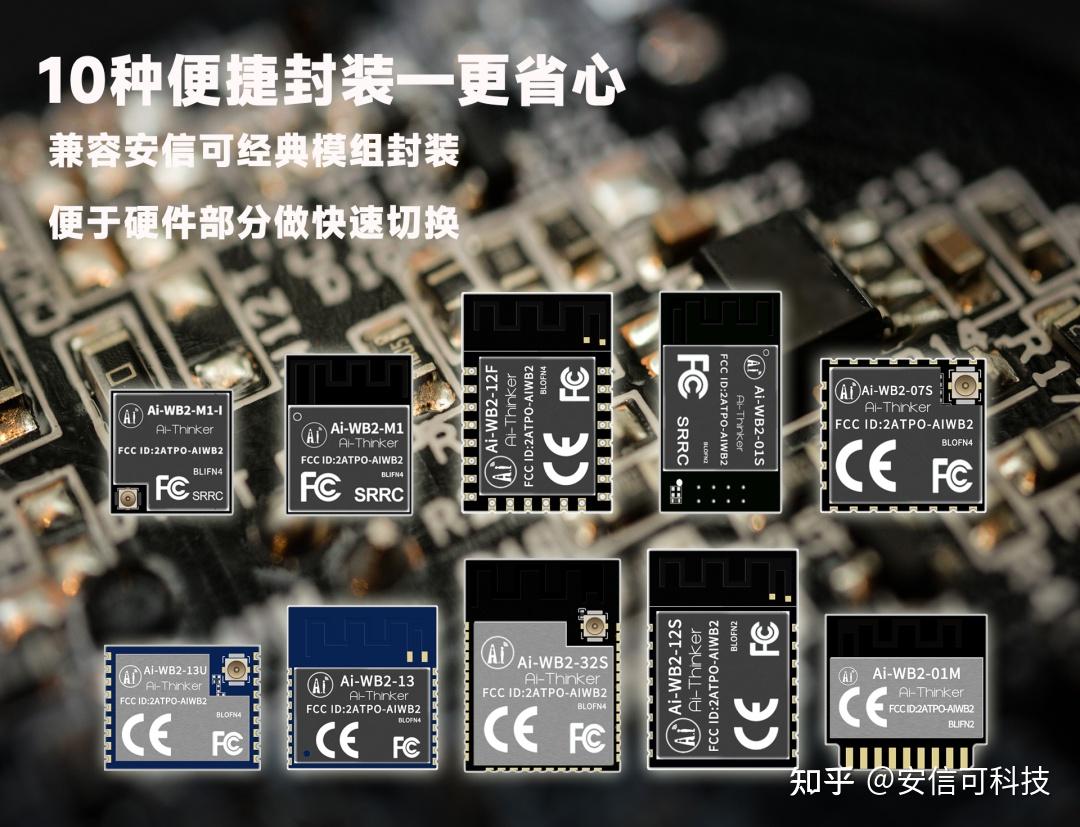

安信可Ai-WB2系列模组集成Wi-Fi&蓝牙于一体，搭载BL602芯片作为核心处理器，支持Wi-Fi 802.11b/g/n协议和BLE 5.0协议。

作为Wi-Fi+蓝牙双模模组，当设备Wi-Fi网络环境失效，如断网时，App会自动提醒用户打开手机蓝牙，使用蓝牙进行本地控制，近距离直连控制设备，不受断网影响。

Ai-WB2系列以单Wi-Fi的价格，可以让您买到同时实现Wi-Fi+蓝牙功能的产品。



01、软硬件的准备

●Ai-WB2系列模组或者开发板一个

●Ai-WB2烧录软件，下载链接：点击下载

●USB转TTL串口板一个



02、原始硬件接线

以Ai-WB2-12F模组为例，按照如下表格进行接线



03、烧录软件的使用



●双击BLDevCube.exe软件，如下图



●选择BL602/604芯片





（1）选择BL602/604芯片

（2）点击确定

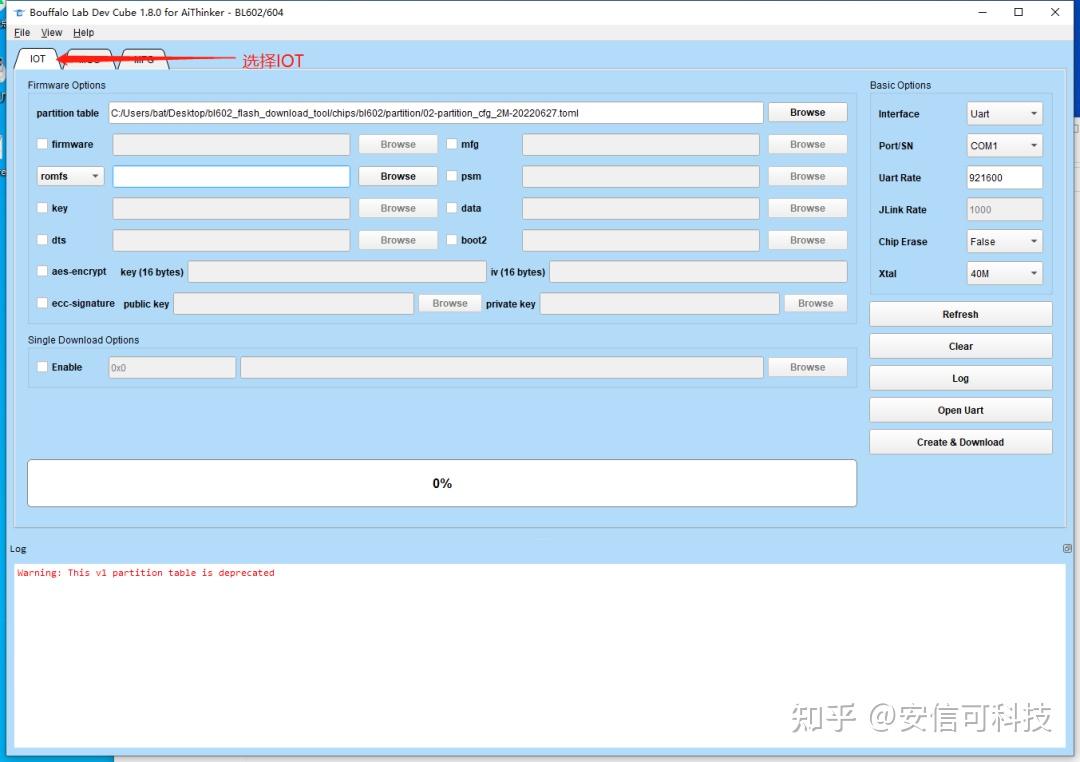

●选择IOT的下载方式



关于烧录软件的参数的具体说明可以查看烧录软件中的docs目录，这里简单说一下红色框区域的参数：





– Interface：用于选择下载烧录的通信接口，可以选择 Jlink 或者 UART, 用户根据实际物理连接进行选择，默认选择UART
– COM Port：当选择 UART 进行下载的时候这里选择与芯片连接的 COM 口号，可以点击 Refresh 按钮进行COM 号的刷新
– Uart Rate：当选择 UART 进行下载的时候，填写波特率，推荐下载频率设置成921600
– Board：选择所使用的板子型号, 板子型号和晶振类型, 共同决定了 DTS 文件, 也就是确定了板级硬件配置参数
– Chip Erase：默认设置为 False，下载时按照烧录地址和内容大小进行擦除，选择 True 时，在程序烧录之前会将 Flash 全部擦除
– Xtal：用于选择板子所使用的晶振类型，一般40M



●下面使用SDK编译出来的helloworld的bin文件来演示下如何成功烧录



先用SDK生成hello world的bin文件

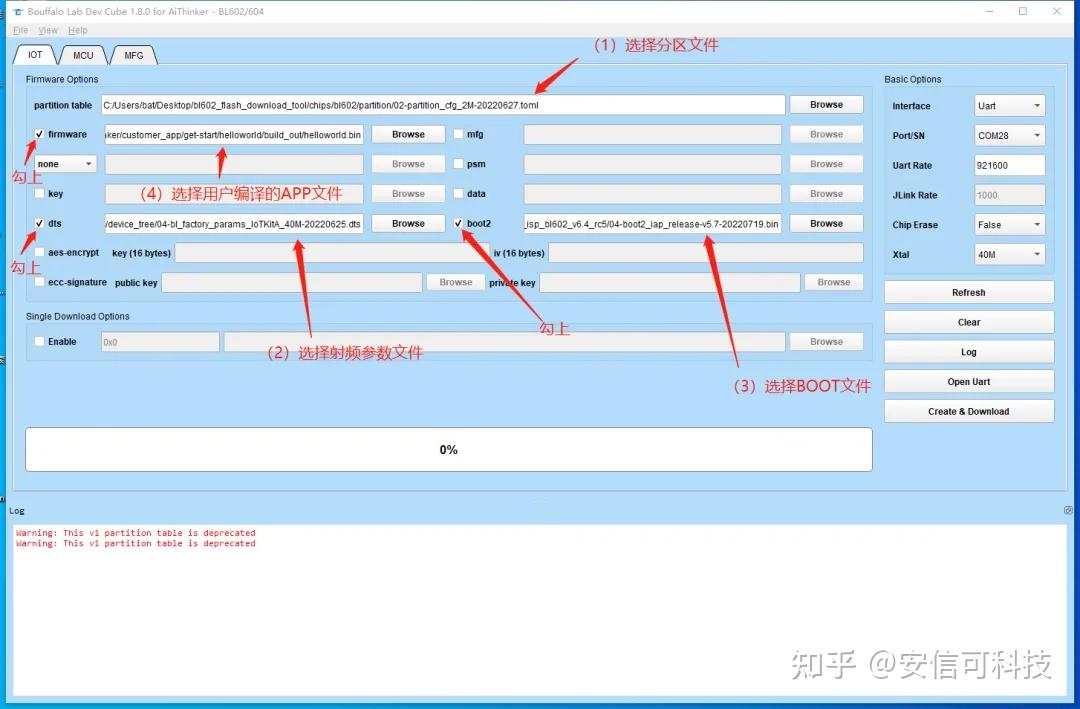

把相关的烧录文件按照如下截图进行放置(针对模块二次开发的情况，固件未合成)





（1）分区文件

（2）射频参数文件

（3）boot文件

（4）用户编译的APP文件

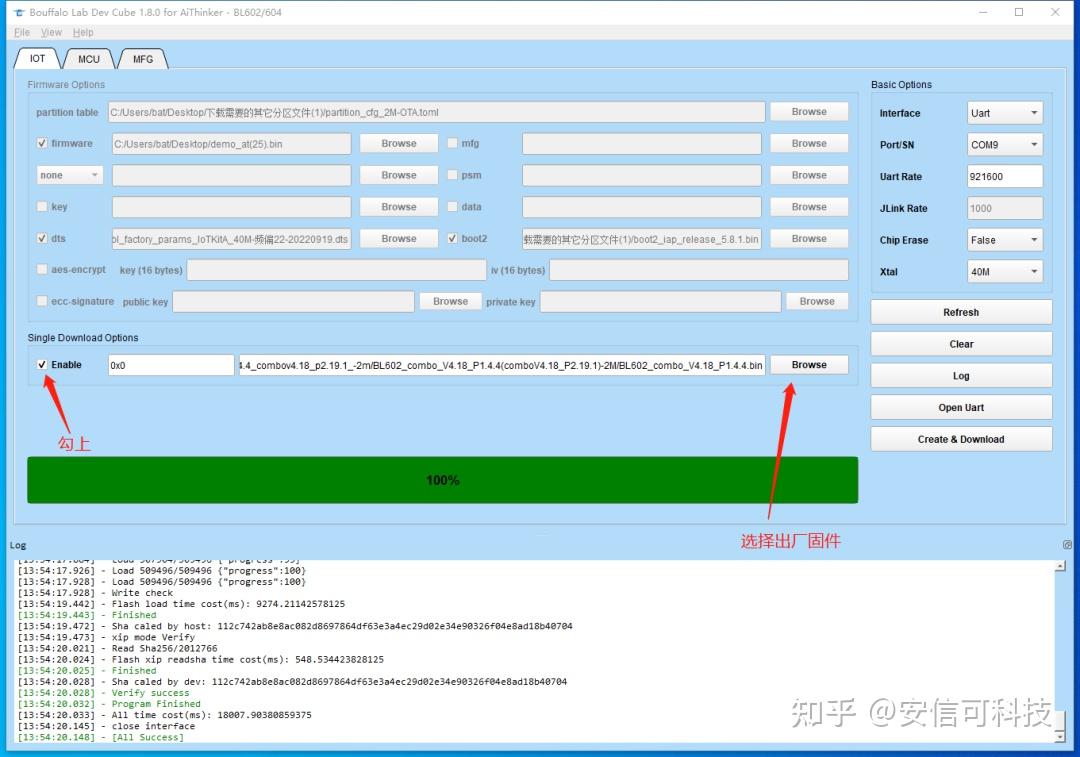

把相关的烧录文件按照如下截图进行放置(针对出厂固件的情况，固件已合成)





点击Create&Download按钮开始烧录，以下有几种情况：

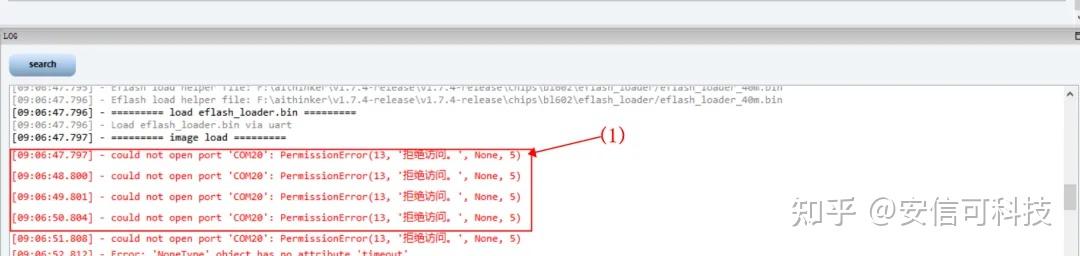

（1）此错误表示该串口被其他软件占用了，必须关闭占用串口的软件

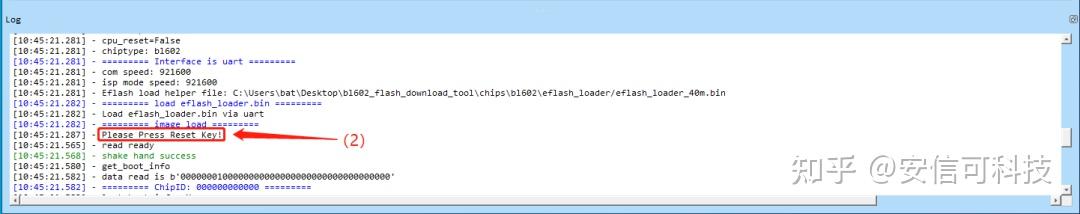

（2）出现Please Press Reset Key的时候给模块的EN引脚进行低电平复位

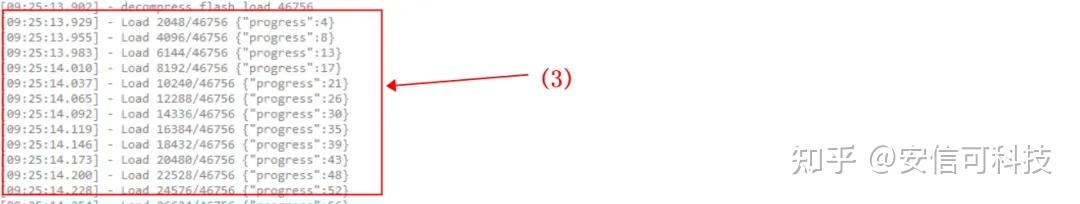

（3）开始烧写

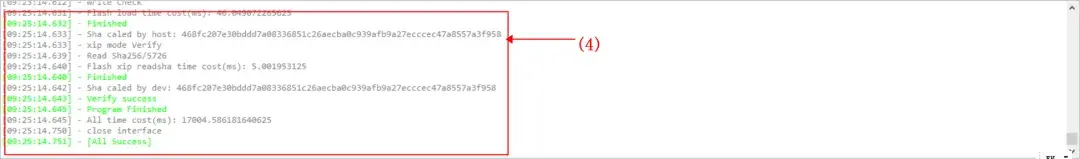

（4）烧写完成

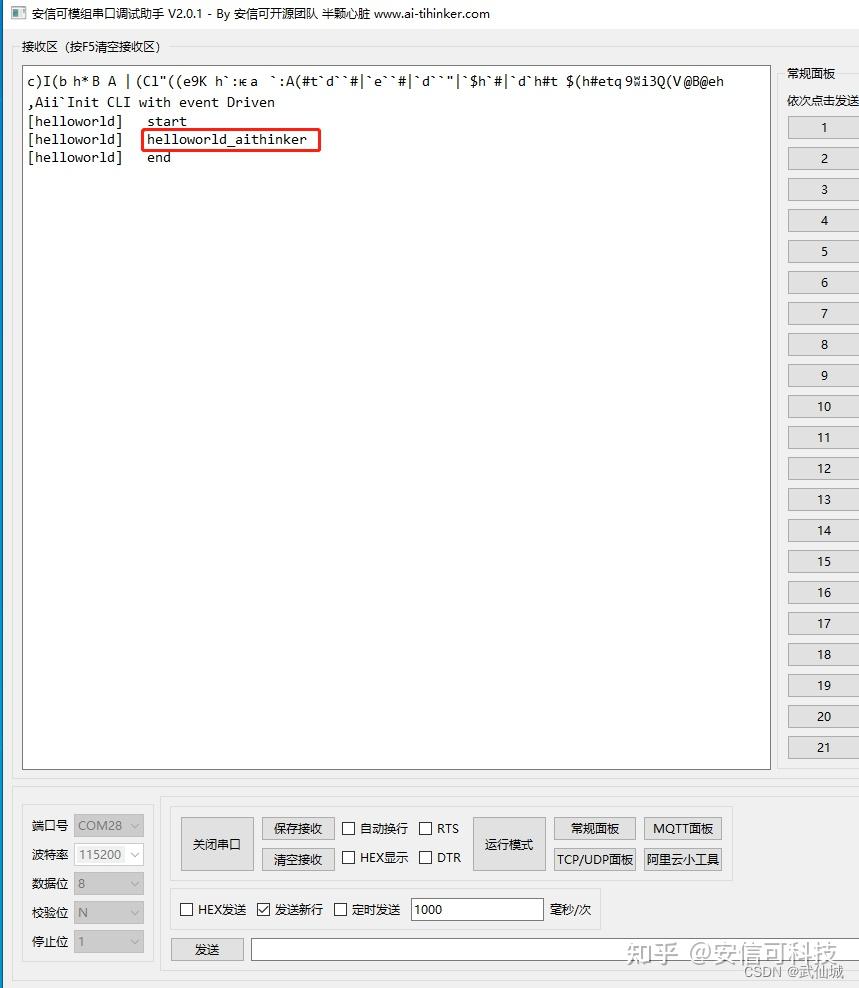

按照以上步骤烧写完后，模组上电读取串口打印如下日志说明烧写成功。





04、联系我们

以上就是本期分享的内容，目的在于让大家快速适应新品方案的开发，更多资料可从我们官网上获取。
