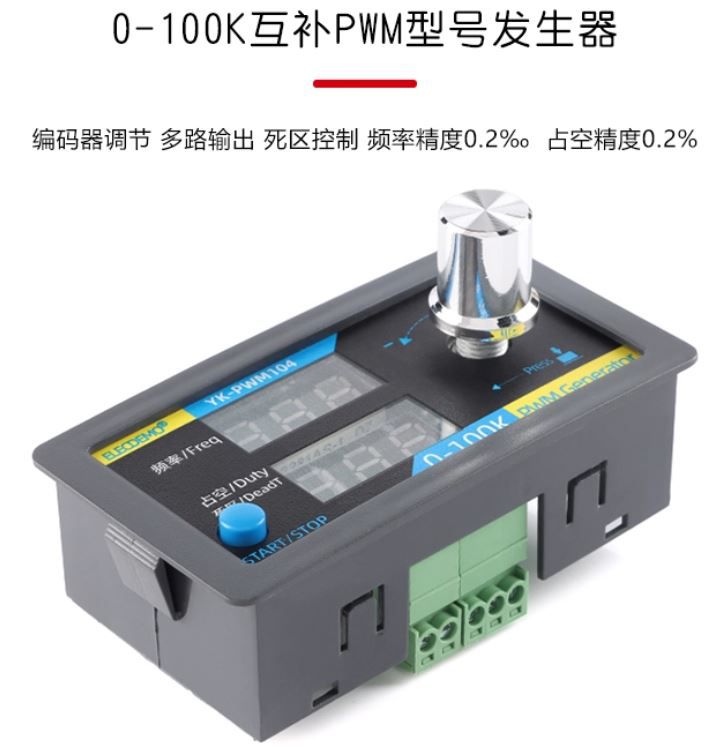

上次测试并应用了这个信号发生器。但是只有一个表头，使用起来不方便，所以准备封装一下。

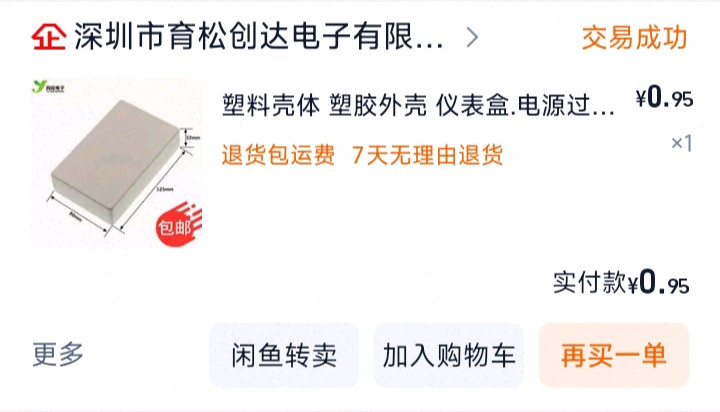

买了一个空盒

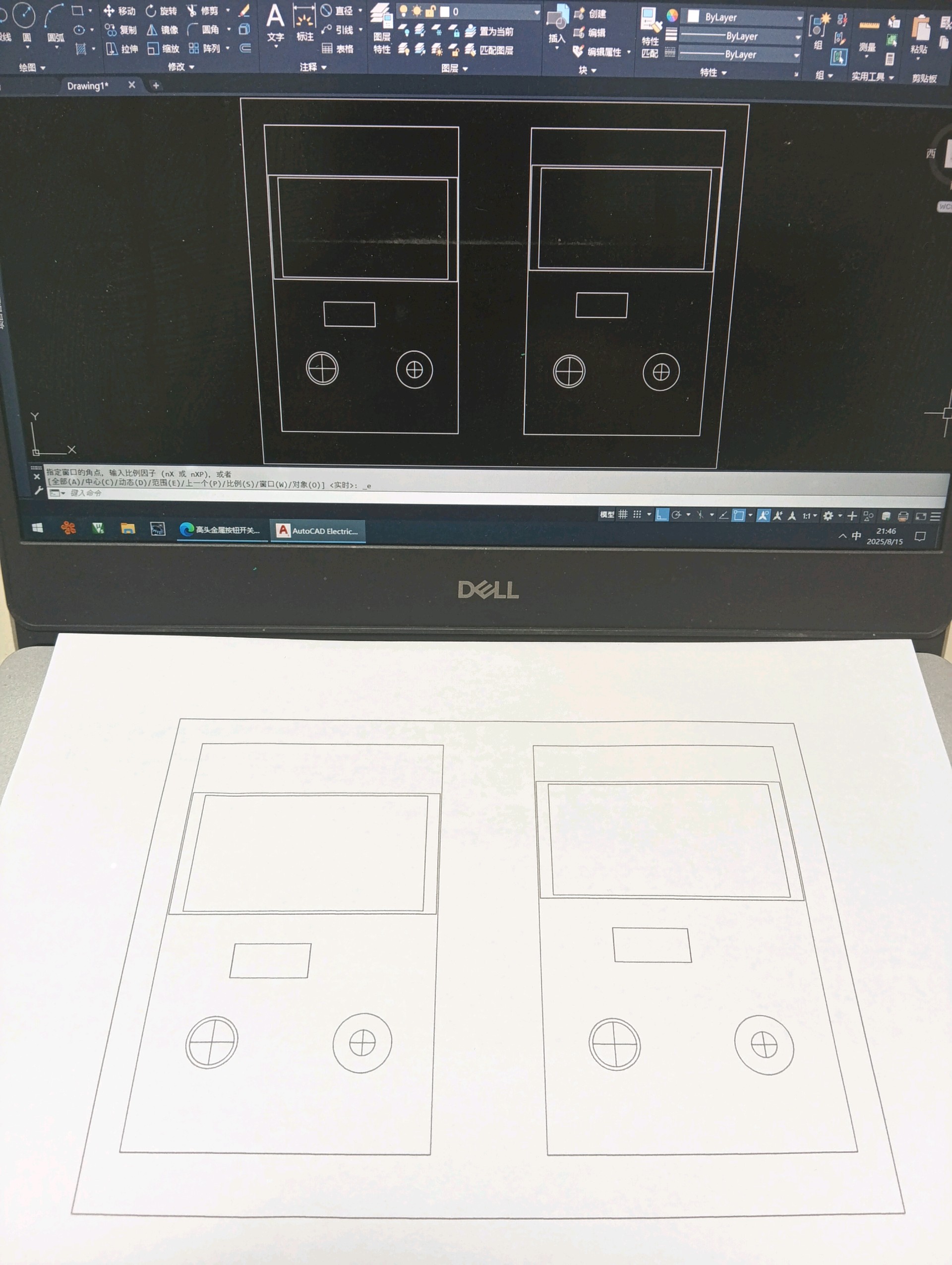

用CAD排版

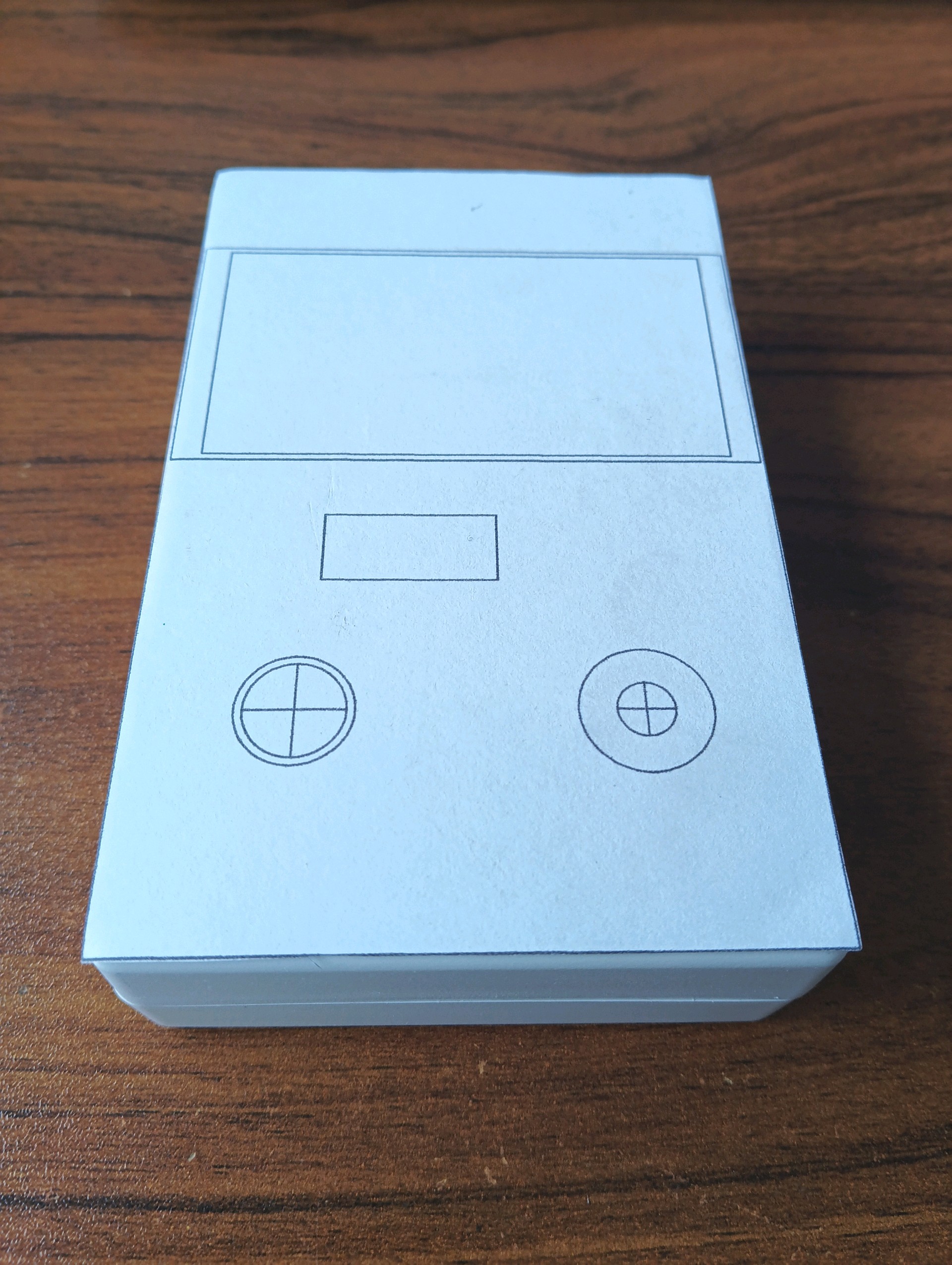

打印出来贴到上盖上

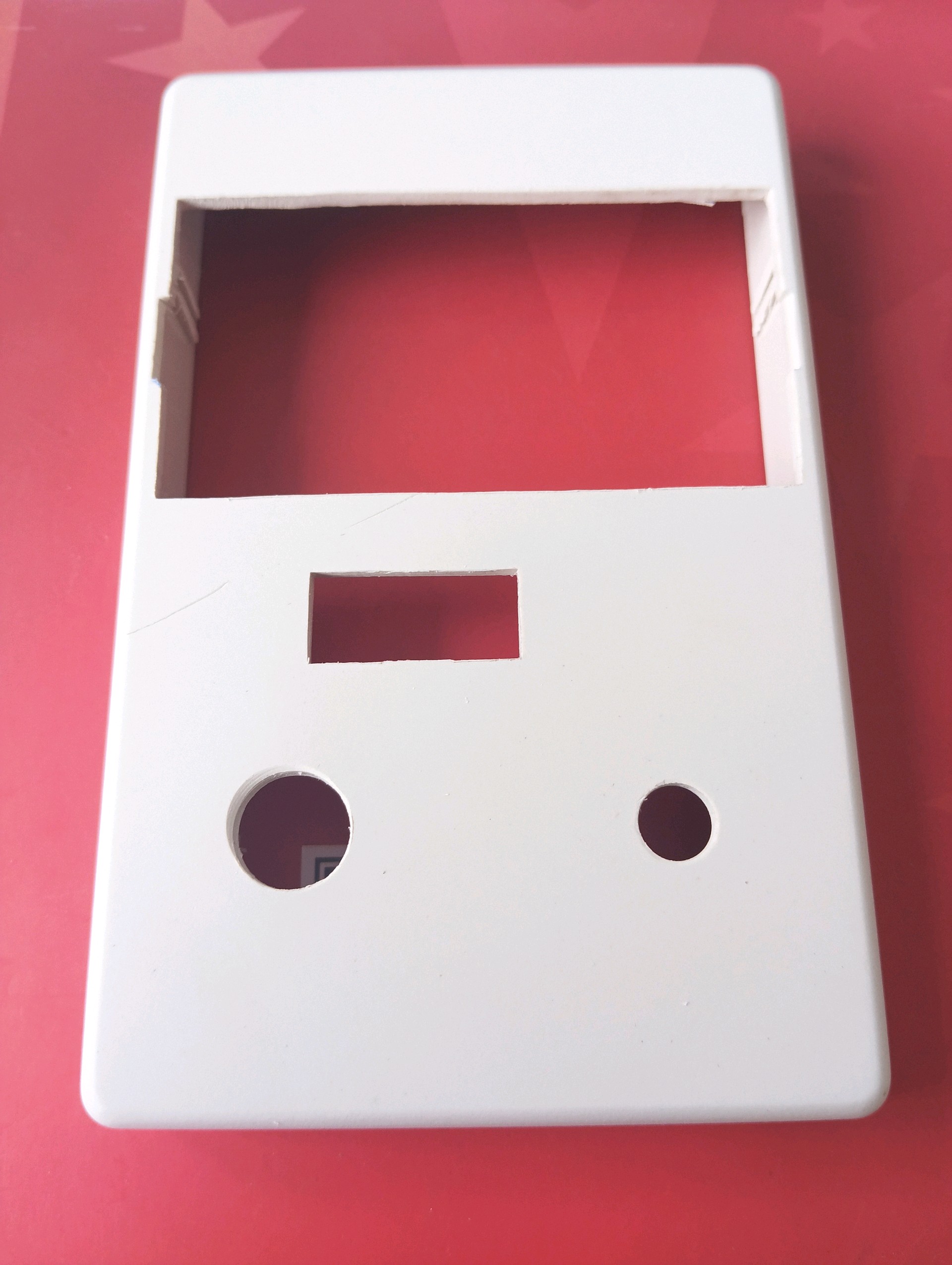

手工开孔

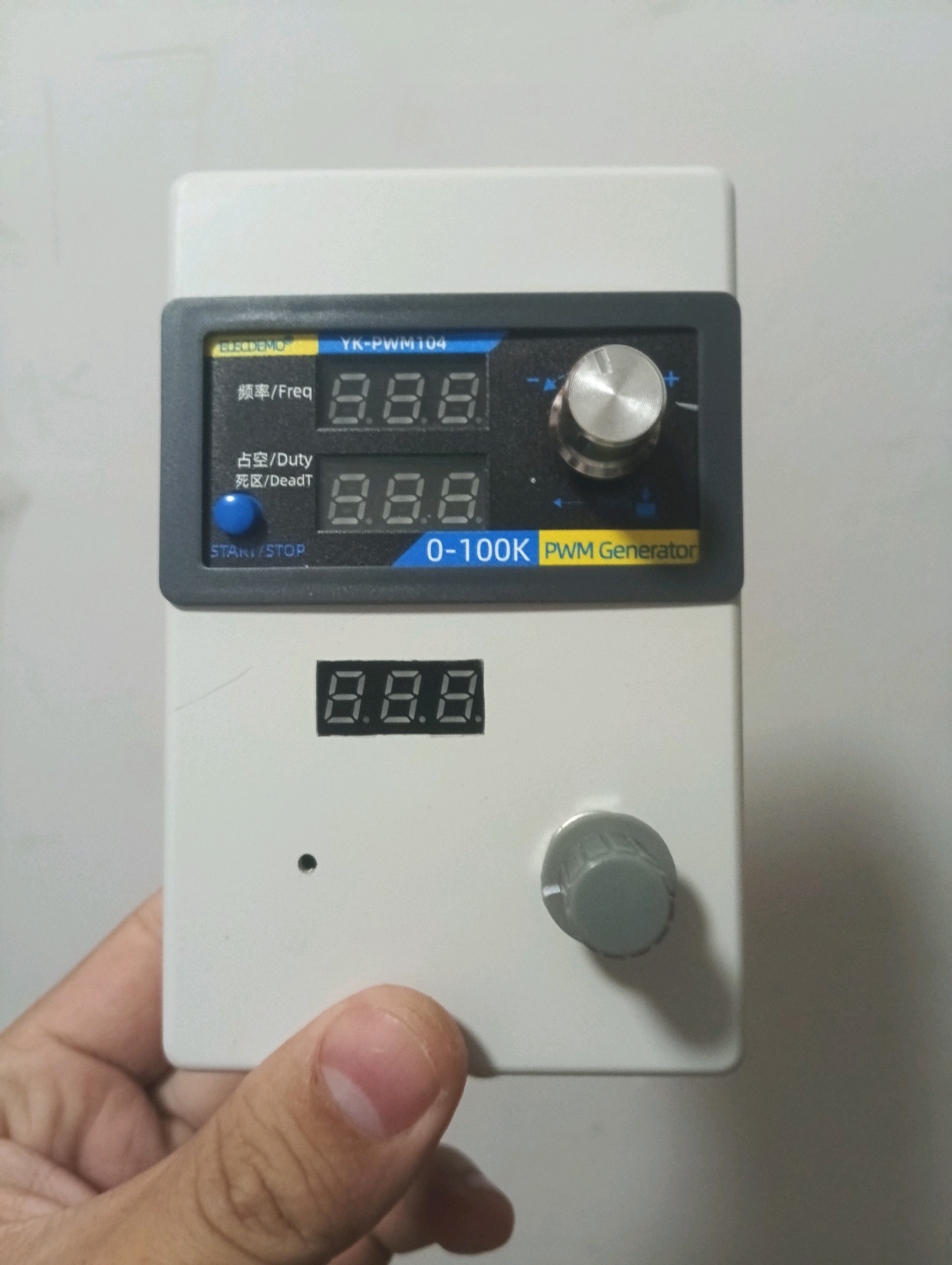

安装零件，边开孔边安装验证，所以下图的左下角的孔还没有扩大。

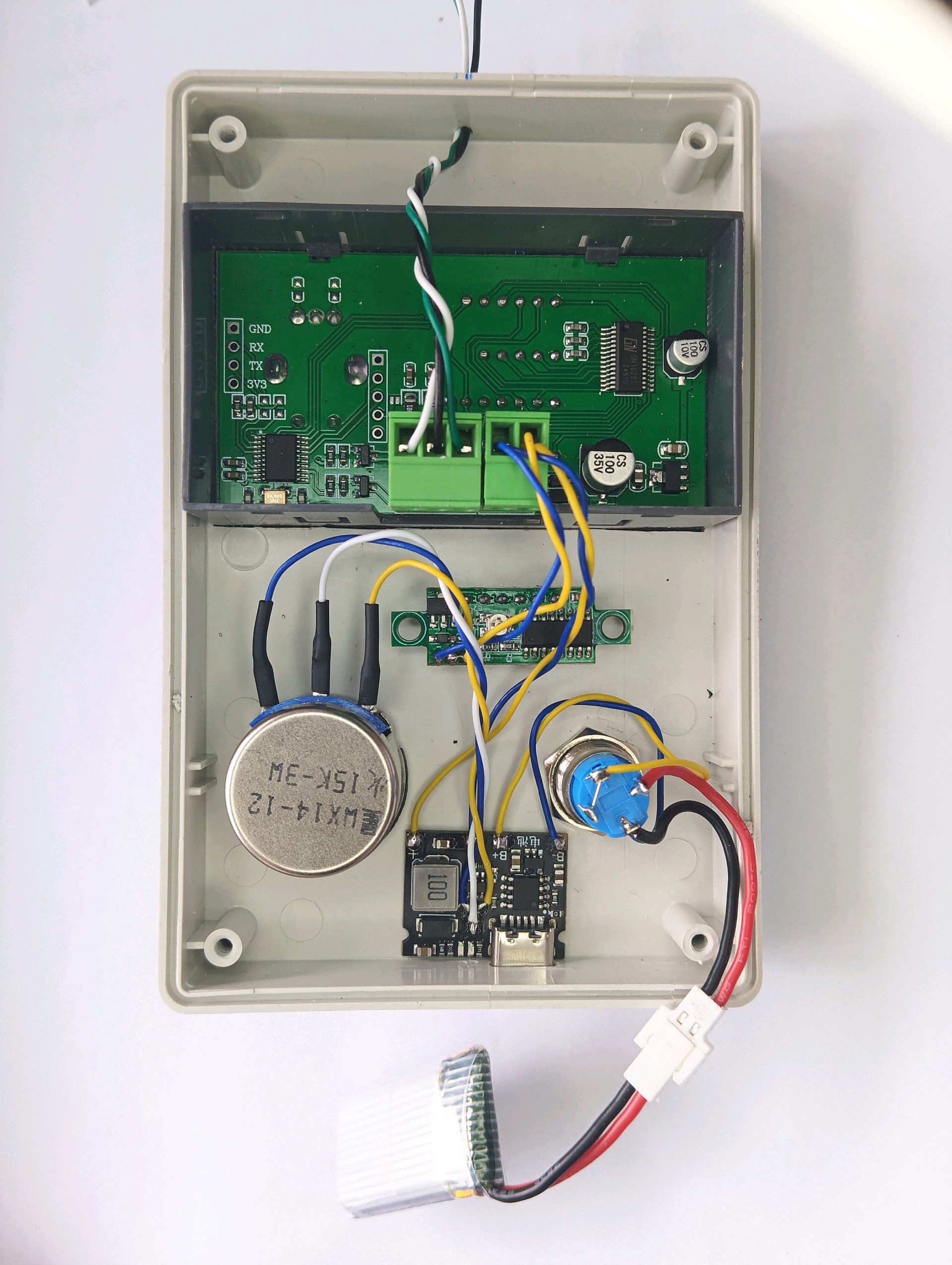

接线

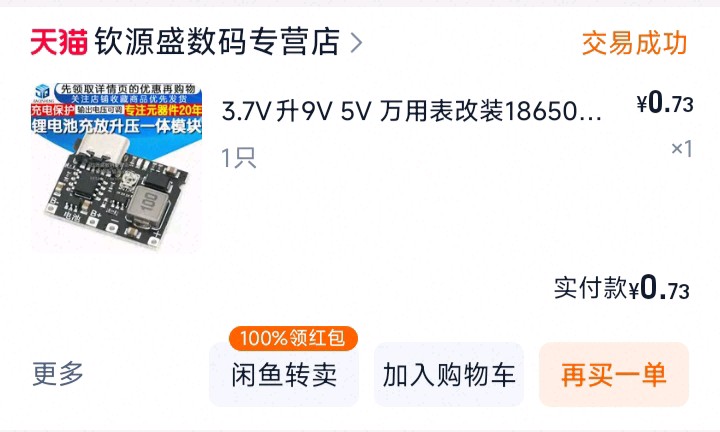

这里用了一个充放电和升压一体控制板，可以对锂电池进行充放电保护，也可以调整板载电位器进行升高电压，我拆掉了原有的贴片碳膜电位器，换成了一个外置绕线电位器

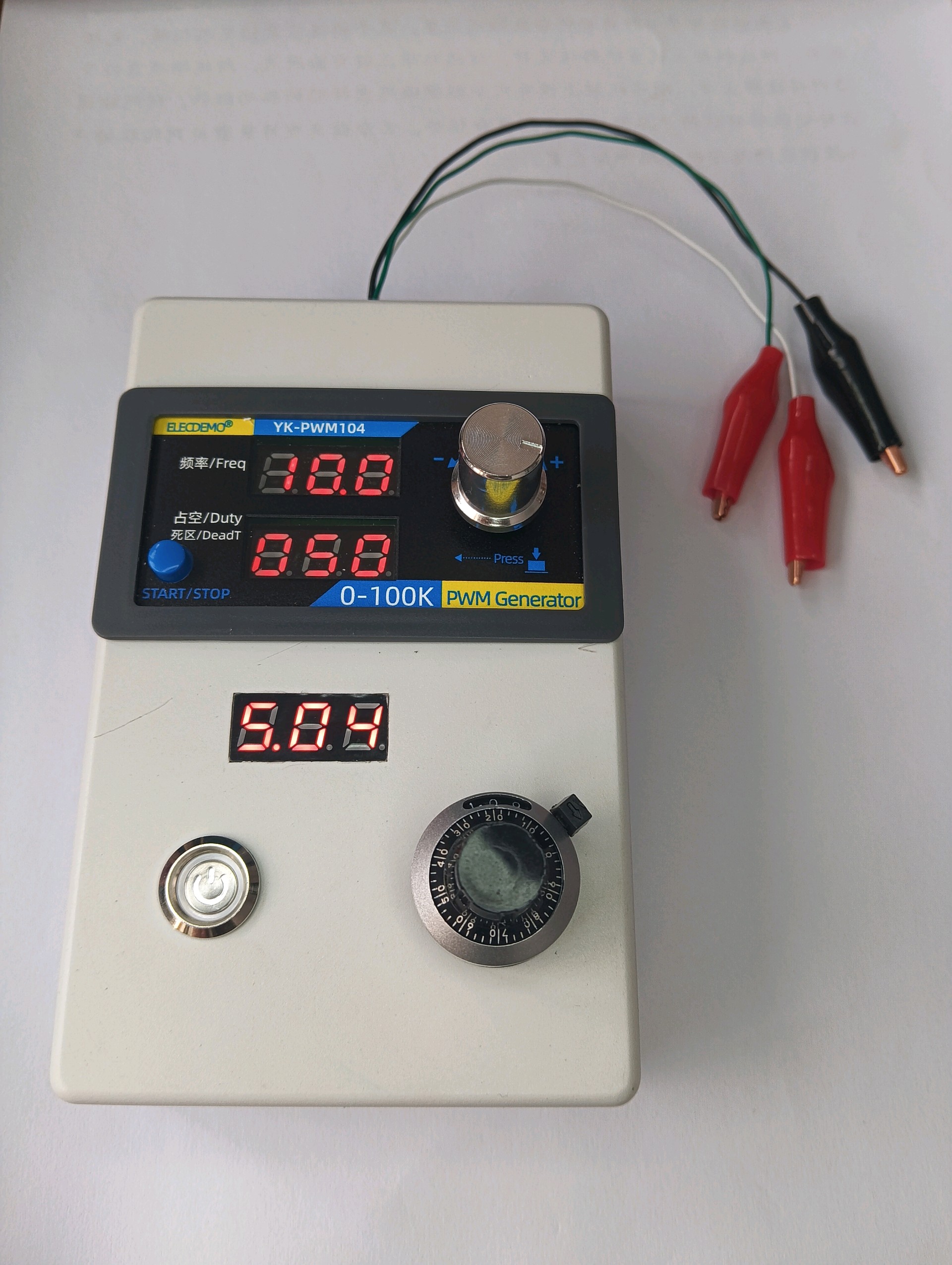

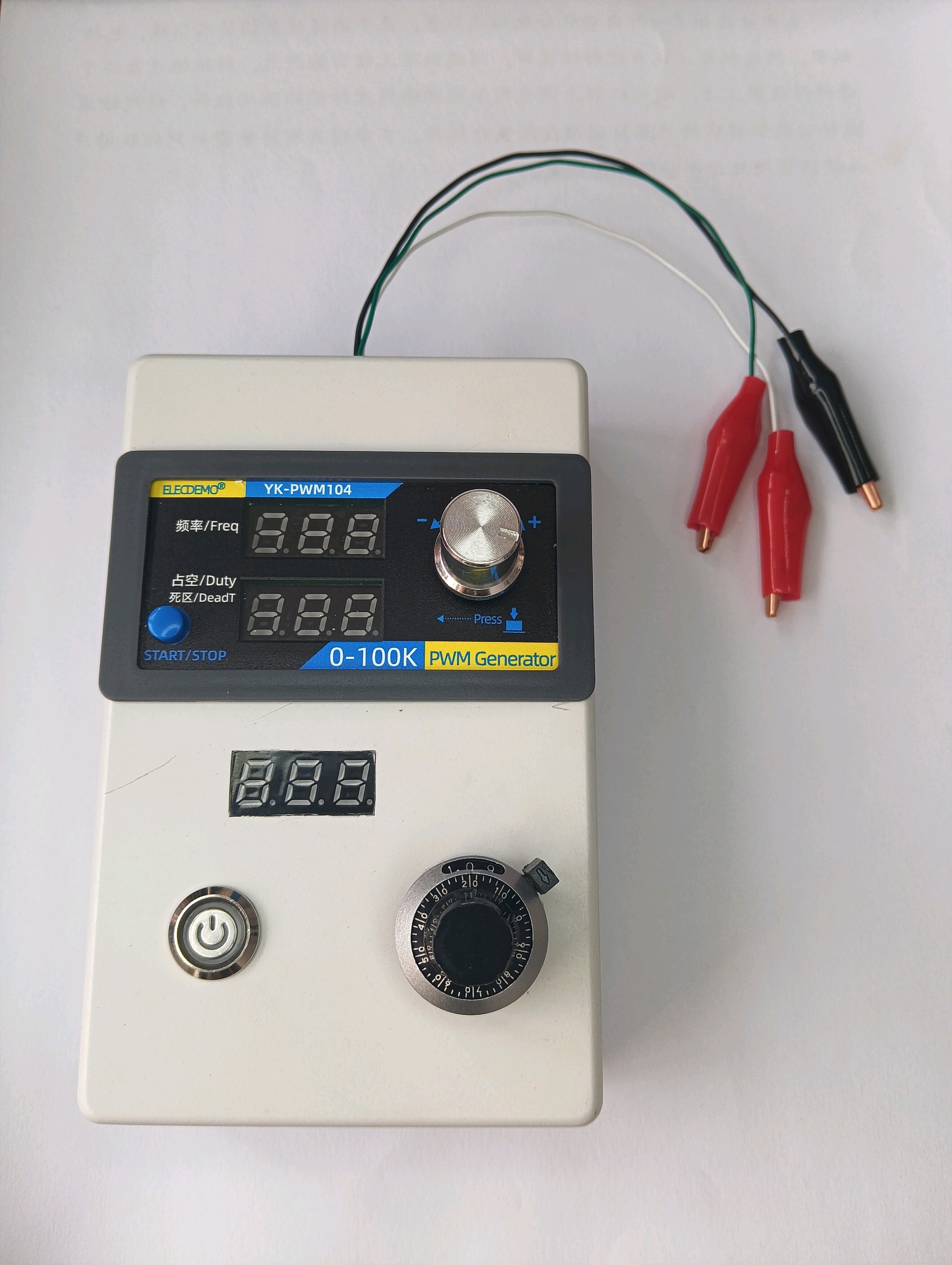

整机外观

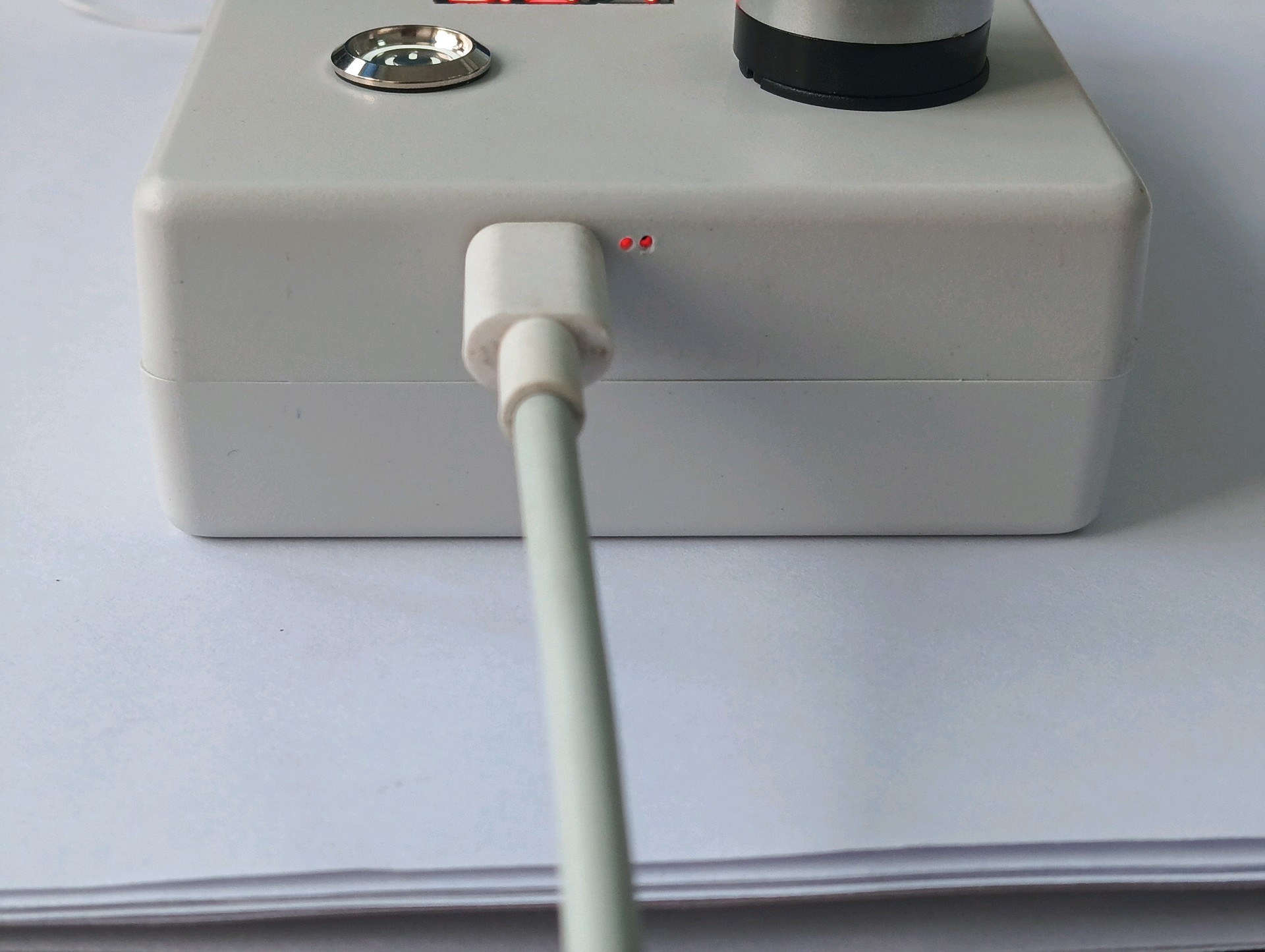

可以用typec接口充电，通过两个小孔显示充电状态


按下电源开关，下面的数码管可以显示电压。右边的调压电位器用了带锁定的旋钮，可以避免使用过程中误转电压旋钮。

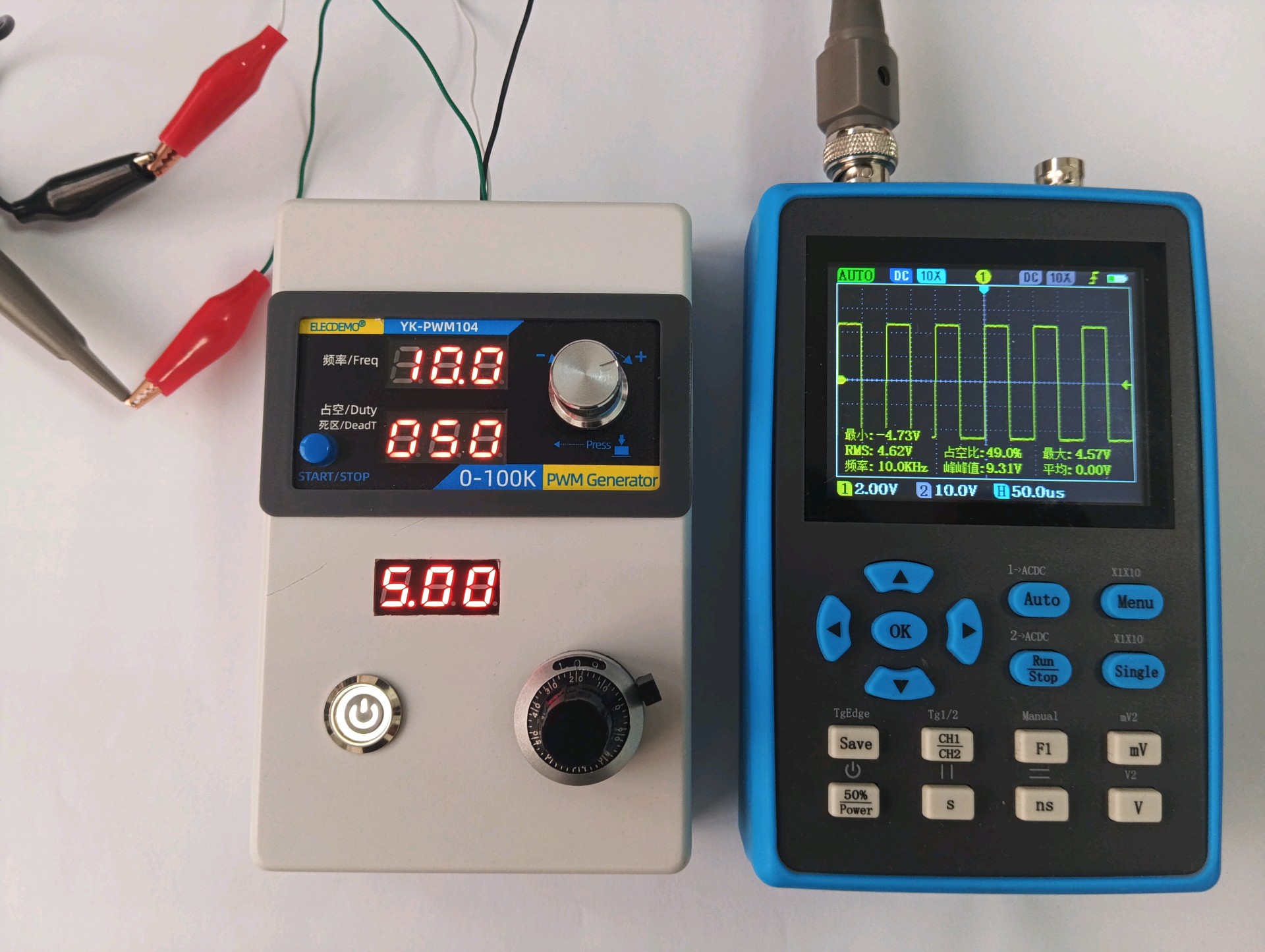

电压5V，输出波峰基本等于输入电压。这个电压可以推动驱动电路

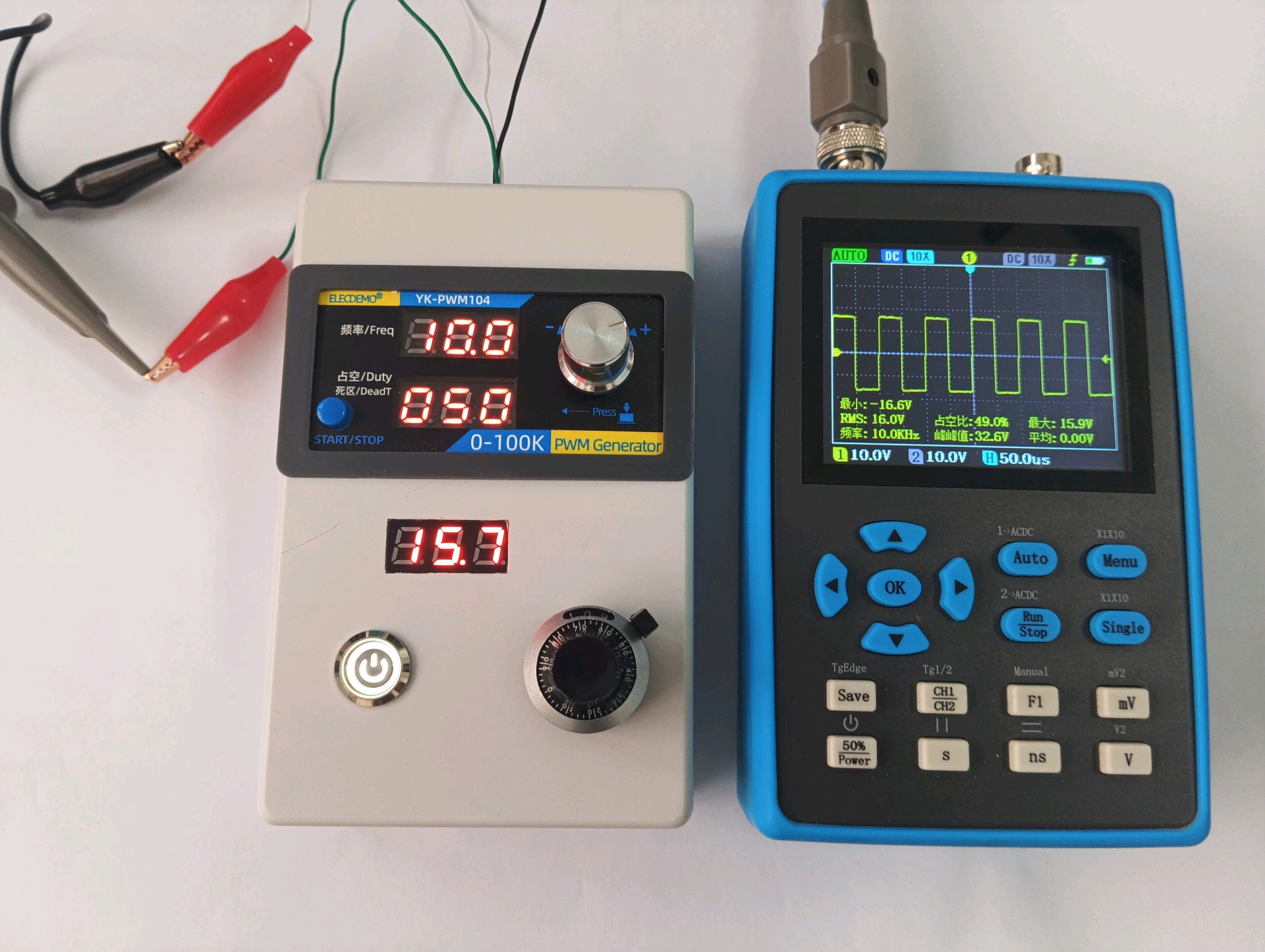

电压15.7V，输出波峰也和输入电压接近。这这个电压可以直接驱动mos管和IGBT


上视频，电源按钮和信号发生器的开关按钮都在左侧，可以单手控制启停。

调压测试视频，这个锂电池保护升压板，只能升高电压，不能降低电压，所以最小电压接近于电池电压，最高电压可达28V。

我知道改造完也用不了几次，只喜欢这种DIY的乐趣而已
