前言：使用hal库的DMA接收与串口的空闲中断，实现接收不定长的数据长度。



一 ：串口的空闲中断：

顾名思义，就是当串口在一定的时间内没有接收到数据时，触发控制状态，从而产生空闲中断；一般来说，STM32在数据交互时，传输字节之间的间隔很短，然后再一个字节的通讯时间内，没有收到数据时，意味着程序进入了空闲中断，所以在程序的初始化后，我们只需要开启空闲中断后，然后在串口的回调函数中，进行数据迁移就可以，这里为了方便验证，将数据做回传处理。



   在STM32的串口通讯模式中，我个人的理解是，阻塞方式，非阻塞方式和DMA发送，共计三种不同的的通讯方式，在HAL库中相关的函数代码如下：

HAL_UART_Transmit(UART_HandleTypeDef *huart, const uint8_t *pData, uint16_t Size, uint32_t Timeout)
 HAL_UART_Transmit_IT(UART_HandleTypeDef *huart, const uint8_t *pData, uint16_t Size);
 HAL_UART_Transmit_DMA(UART_HandleTypeDef *huart, const uint8_t *pData, uint16_t Size);

我在工作实际使用中，在代码量不大，要求不高的情况下，一般使用阻塞式的发送和中断方式接收，即HAL_UART_Transmit 和HAL_UART_Receive_IT的方式，实现CPU与外设的交互。

这种通讯方式比较简单，串口每接收到一个字节单片机就会进入一次串口的中断，我们在接收的过程中，只需要判断一下接收到数据的有效性，然后放入决定是否放到接收数据组。这种接收方式是最简单的，但是换来却是单片机需要频繁的进入中断，这样代码大的情况下，根据中断优先级的不同，可能会导致项目中某些程序被打断的情况出现。

使用DMA的接收方式可以实现内存与外设之间的数据直接传输，可以为CPU分担一些工作量，从而为CPU减轻负担，增加数据的传输处理速度。

HAL_UART_Transmit_DMA(UART_HandleTypeDef *huart, const uint8_t *pData, uint16_t Size);

（一）函数功能是CPU以DAM模式发送　＊pData指针指向的数据中固定长度的数据，并同时设置和使能DMA中断。

我们从代码中不难发现，DMA中断函数最终使用的居然是串口的中断函数。

进入到HAL_UART_Transmit_DMA这个函数中可以看到，它将DMA传输完成、半完成、错误的回调函数分别定向到了串口DMA传输完成、半完成、错误的回调函数

我们在DMA的函数中发现　static void UART_DMATransmitCplt(DMA_HandleTypeDef *hdma)，打开函数功能的内部其实就是串口的发送完成中断函数　HAL_UART_TxCpltCallback(huart);可见即使使用DMA的发送方式，最后还是需要串口的发送完成中断函数相联系。

（二）串口的DMA接收

HAL_StatusTypeDef HAL_UART_Receive_DMA(UART_HandleTypeDef *huart, uint8_t *pData, uint16_t Size)

（三）串口DMA的停止函数

HAL_StatusTypeDef HAL_UART_DMAStop(UART_HandleTypeDef *huart);

（四）查询DMA中有效的数据个数

#define __HAL_DMA_GET_COUNTER(__HANDLE__) ((__HANDLE__)->Instance->CNDTR)

在宏定义中我们不难发现，其实就是读取CNDTR寄存器内的数值。这个寄存器存储的是DMA传输的剩余传输数量。在接收数据时，用定义的最大传输数量减去这个剩余数量就是已经接收的数据个数。在发送数据时，用定义的最大传输数量减去这个剩余数量就是已经发送的数据个数。

（五）串口DMA的接收函数

HAL_StatusTypeDef HAL_UART_DMAStop(UART_HandleTypeDef *huart);

二：软件代码如下所示：

2.1 串口1的初始化函数：

void MX_USART1_UART_Init(void)
{

  /* USER CODE BEGIN USART1_Init 0 */

  /* USER CODE END USART1_Init 0 */

  /* USER CODE BEGIN USART1_Init 1 */

  /* USER CODE END USART1_Init 1 */
  huart1.Instance = USART1;
  huart1.Init.BaudRate = 115200;
  huart1.Init.WordLength = UART_WORDLENGTH_8B;
  huart1.Init.StopBits = UART_STOPBITS_1;
  huart1.Init.Parity = UART_PARITY_NONE;
  huart1.Init.Mode = UART_MODE_TX_RX;
  huart1.Init.HwFlowCtl = UART_HWCONTROL_NONE;
  huart1.Init.OverSampling = UART_OVERSAMPLING_16;
  if (HAL_UART_Init(&huart1) != HAL_OK)
  {
    Error_Handler();
  }
  /* USER CODE BEGIN USART1_Init 2 */

	__HAL_UART_ENABLE_IT(&huart1,UART_IT_IDLE);
	__HAL_UART_ENABLE_IT(&huart1,UART_IT_RXNE);
	__HAL_UART_ENABLE_IT(&huart1,UART_IT_TC);

	__HAL_DMA_DISABLE(&hdma_usart1_rx);
	HAL_UARTEx_ReceiveToIdle_DMA(&huart1,(uint8_t *)&RecBuffer1, reclength1);
	__HAL_DMA_ENABLE(&hdma_usart1_rx);
  /* USER CODE END USART1_Init 2 */

}

2.2 串口接收回调函数：

void HAL_UARTEx_RxEventCallback(UART_HandleTypeDef *huart, uint16_t Size)
{
	if(huart->Instance == USART1)
	{
			HAL_UARTEx_ReceiveToIdle_DMA(&huart1, RecBuffer1, reclength1);
			HAL_UART_Transmit(&huart1, RecBuffer1, Size, 100);
			__HAL_DMA_DISABLE_IT(&hdma_usart1_rx, DMA_IT_HT);
			memset(RecBuffer1, 0, 32);
	}
}

2.3 接收错误回调函数：

void HAL_UART_ErrorCallback(UART_HandleTypeDef * huart)
{
    if(huart->Instance == USART1)
    {
			HAL_UARTEx_ReceiveToIdle_DMA(&huart1, RecBuffer1, reclength1);
			__HAL_DMA_DISABLE_IT(&hdma_usart1_rx, DMA_IT_HT);
			memset(RecBuffer1, 0, reclength1);
    }

}

方法二：

使用编写空闲中断函数：

void UsartReceive_IDLE(UART_HandleTypeDef *huart)
{

  if((__HAL_UART_GET_FLAG(huart, UART_FLAG_IDLE) != RESET))
	{
		 if(huart->Instance == USART1)
		{

			__HAL_UART_CLEAR_IDLEFLAG(huart);
			HAL_UART_DMAStop(huart);
			usart1_rx_len = 256 - (__HAL_DMA_GET_COUNTER(&hdma_usart1_rx)); //
			memcpy(Usart1_DEAL_RX_Buf, RecBuffer1, usart1_rx_len);
			usart2_Flag = 1;

			HAL_UART_Receive_DMA(&huart1, (uint8_t *)&RecBuffer1, 256);
		}
	}
}

然后再串口中断中调用该函数即可。

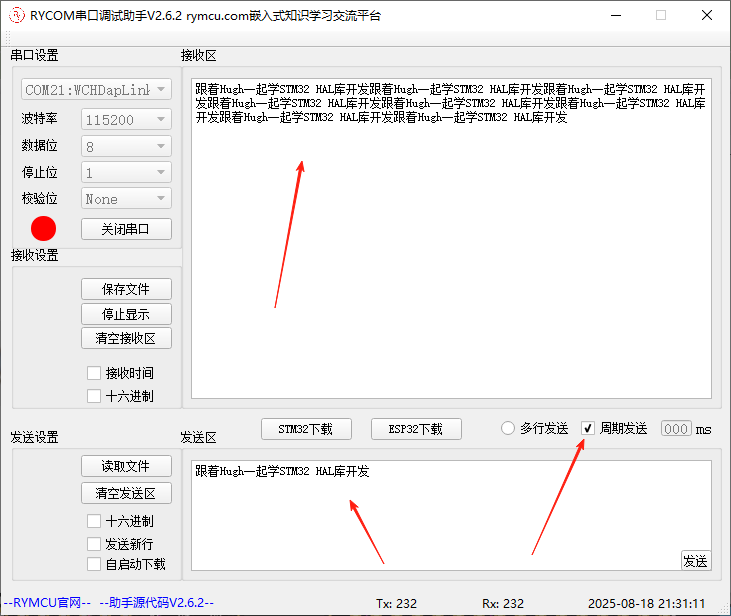

三：测试图片如下所示：
