搞懂运放电路，增益带宽积(GBW/Gain Bandwidth Product) 是绕不开的关键参数。它定义了运放开环增益与对应频率的乘积（GBW = A_open * f）。



很多工程师会用 GBW 直接估算闭环带宽。比如，一个 GBW 为 10MHz 的运放，在 100kHz 信号下，似乎最大增益只能是 100 (10MHz / 100kHz = 100)。但实际情况更复杂！



关键点在于：GBW 里的“增益”指的是开环增益 (A_open)。而我们实际使用的运放电路（如同相/反相放大）都是闭环工作（带负反馈）。用 GBW 公式算出来的是开环特性，并不能直接、准确地反映闭环增益和带宽。



Part 02: GBW 何时才成立？

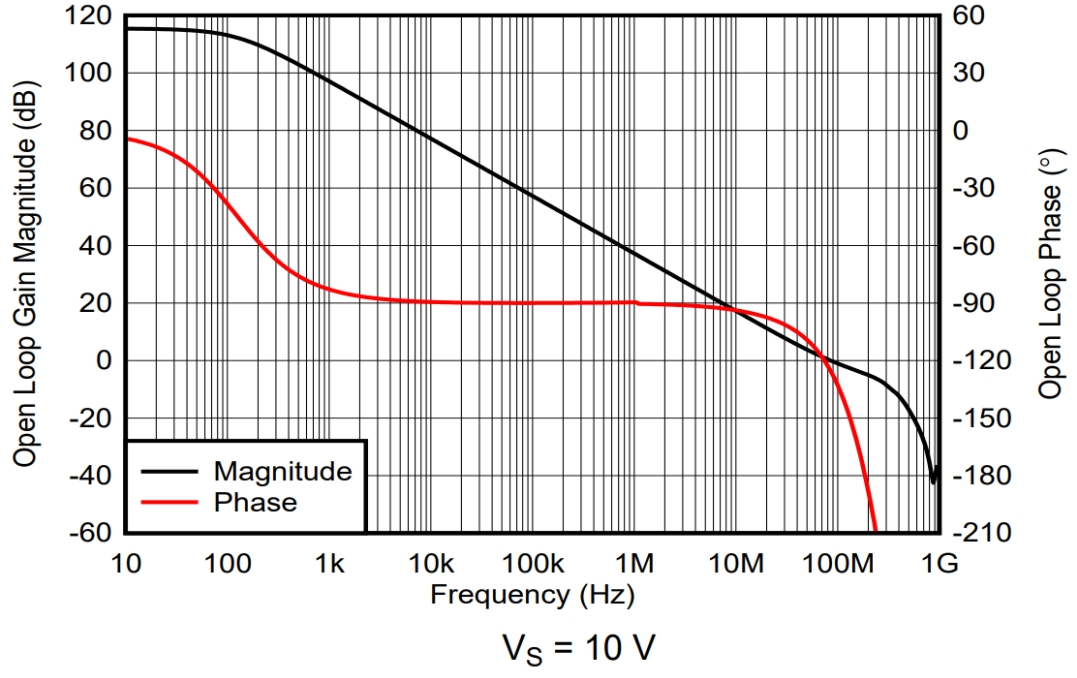

观察运放开环增益-频率曲线（如下图示意）：

低频区 (如 <100Hz)：开环增益基本恒定。此时增益和频率的乘积 不是常数（随频率升高而增大），GBW 概念不适用。

中高频区 (如 100Hz 到 76MHz)：开环增益以 -20dB/十倍频 (或 -20dB/dec) 的速率下降。在此区域，增益下降的速率恰好被频率上升抵消，使得 增益和频率的乘积保持恒定 — 这就是 GBW 成立的条件。



为什么有低频平坦区？
运放内部通常有一个补偿电容（常为米勒补偿电容）。它与输入级等效电阻形成一个主极点（低频极点）。这个主极点（如上图约在 100Hz）决定了运放的低频响应起点。低于此频率，增益平坦；高于此频率，增益开始 -20dB/dec 滚降。

单位增益带宽 (Unity-Gain Bandwidth) 与 GBW 限制：

当开环增益降到 0dB（增益=1）时的频率，称为单位增益带宽。

GBW 恒定成立的最大频率通常低于单位增益带宽。

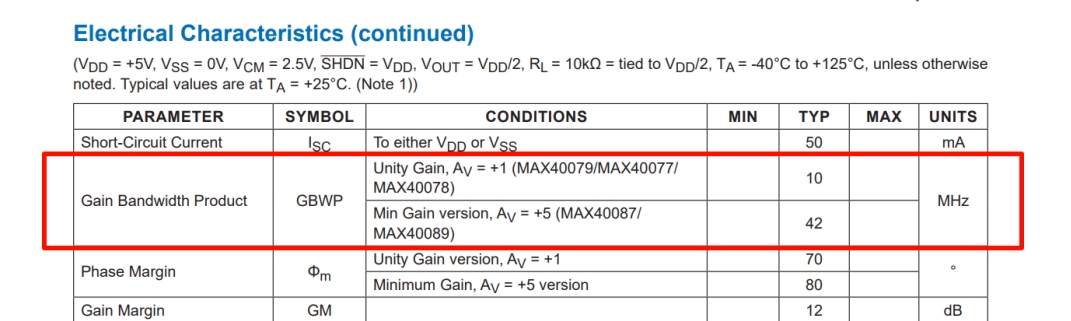

重要提示： 某些运放的规格书会标明 GBW 恒定的条件，例如“增益必须大于 10”。使用时务必查看器件手册！



Part 03: 核心总结



GBW = 开环增益(A_open) x 频率(f)。

GBW 仅在特定频段成立：在开环增益以 -20dB/dec 稳定滚降的中高频区。在很低频（增益平坦区）和接近单位增益带宽的区域，GBW 概念失效。

不能简单套用 GBW 算闭环带宽：因为实际电路工作在闭环状态，直接用开环的 GBW 公式估算闭环特性往往不准。



理解了 GBW 的实质和成立条件，才能更准确地分析运放电路的频率响应。面试官最爱考这个！
