“我歪了”——安信可小安派AiPi-SCP-Knob开箱

嘿,我兑换的小安派AiPi - SCP - Knob终于到啦,来波开箱秀!办公室那大玻璃窗子,太阳光也太猛了,拍出来的照片和视频看着都有点模糊(该不会是我手机拍照功能变差了吧)。

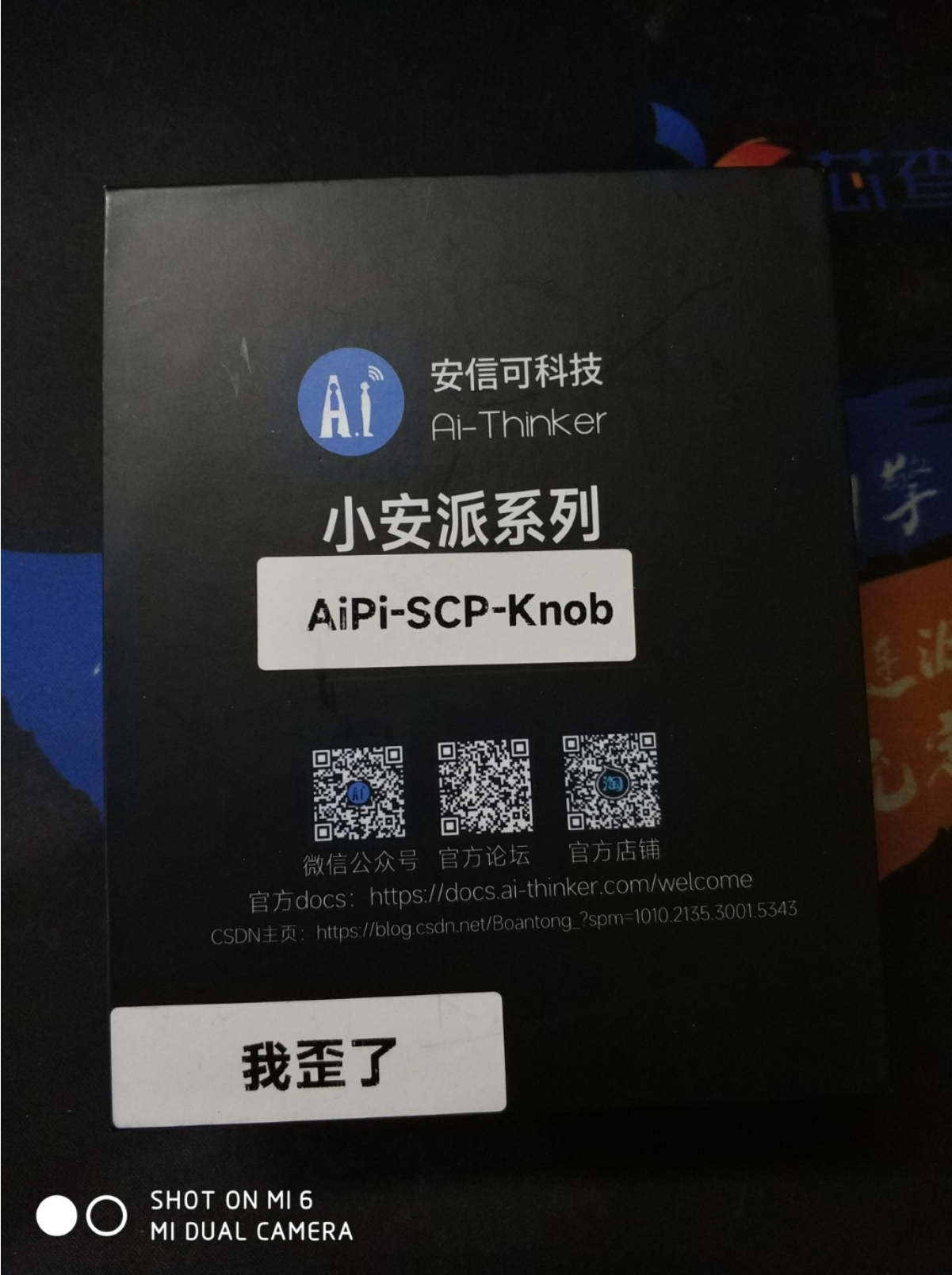

我一直搞不懂,盒子左下角贴纸上写的“我歪了”到底啥意思,直到屏幕亮起来的那一刻,嚯,安信可还真没忽悠我。



AiPi-SCP-Knob 旋钮驱动板全面解析

一、硬件配置与核心特性

1. 集成组件与功能模块

  • 显示模块:1.28 寸圆形屏幕,支持可视化交互界面(如演示界面显示)。
  • 输入控制:旋转编码器,支持旋钮调节操作,配合按压功能实现交互选择。
  • 多媒体功能:
    • RGB 灯:可通过旋钮控制亮度及色温,支持自定义灯光效果。
    • 内置音频:集成音频编解码器,支持声音输出(如操作提示音)。
  • 通信与扩展接口:
    • 红外发射 / 接收:可用于家电遥控(如电视、空调控制界面)。
    • 排针接口:包括 IO 排针、下载排针,支持硬件扩展。
    • USB 接口:串口下载 USB 接口,用于固件烧录与数据传输,同时引出通用 USB 接口。
  • 核心模块:搭载 AI-M61-32S 模块,外设接口丰富,支持 DVP、MJPEG 摄像头、以太网、SD 卡、SPI/I2C/UART 等通信协议,适配多场景开发。



2. 硬件规格亮点

  • 圆形紧凑设计,适合嵌入式设备或交互终端集成。
  • 多功能合一,集成显示、控制、通信、多媒体组件,减少开发成本。

二、固件功能与演示界面

1. 出厂预设功能

  • 四大演示界面:

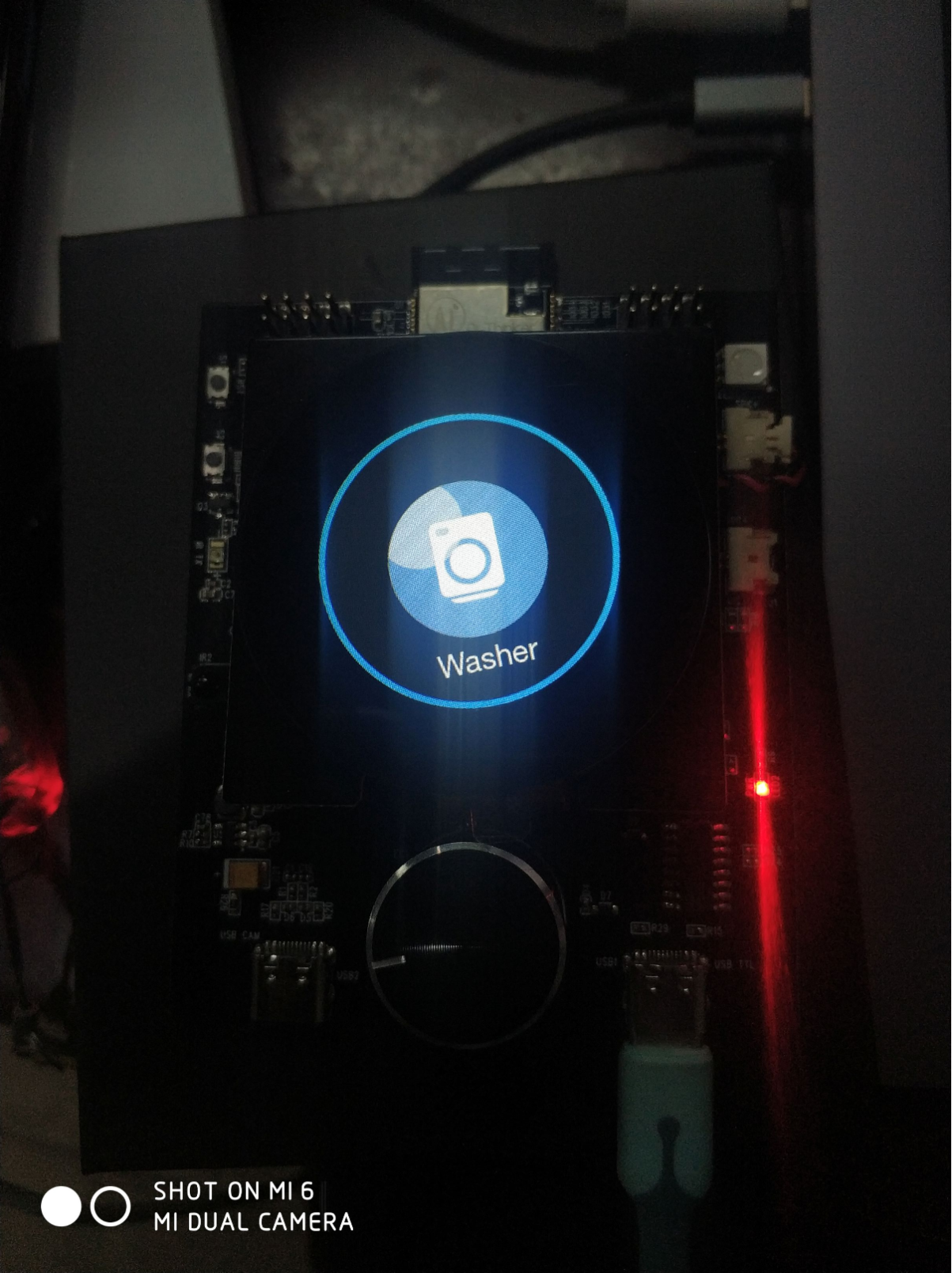

    • 洗衣机界面:模拟家电控制逻辑,旋钮调节洗涤模式、时间等参数。
    • RGB 灯界面:通过旋钮调节 RGB 灯的亮度、色温(如暖白到冷白切换),支持实时可视化反馈。
    • 电视 / 空调控制界面:结合红外功能,演示旋钮调节音量、温度、频道等操作,适配家电遥控场景。
  • 交互逻辑:旋转旋钮用于选择菜单或调节参数,按压旋钮确认操作,界面切换流畅。



2. 可编程拓展性

  • 基于 AI-M61-32S 模块的开发能力,用户可自定义固件,拓展功能(如智能家居中控、工业参数调节面板等)。

三、开源资源与开发支持

  • 开源地址:https://oshwhub.com/ai-thiner_open_team/ai-pi-scp-knob
  • 开源内容:
    • 硬件设计文件(PCB、原理图),支持硬件复刻与修改。
    • 固件源码或开发示例,便于二次开发。
    • 文档说明(引脚定义、接口协议),降低开发门槛。
  • 适用场景:
    • 智能家居:作为灯光、空调等设备的本地控制旋钮。
    • 家电原型开发:快速验证交互逻辑与界面设计。
    • 教育套件:用于嵌入式开发、人机交互教学。

四、典型应用场景示例

  1. 智能家居控制面板:通过旋钮调节灯光亮度 / 色温、空调温度,红外功能直连家电,圆形屏幕显示实时状态。
  2. 多媒体设备控制器:旋钮调节音量、播放进度,RGB 灯随音乐节奏变色,适配音箱或家庭影院。
  3. 工业参数调节终端:结合 AI-M61-32S 的通信能力,旋钮修改设备参数(如电机转速、传感器阈值),屏幕实时显示数据。

五、开发建议与拓展方向

  • 硬件拓展:通过 IO 排针连接传感器(如温湿度、气压传感器),拓展环境监测功能。
  • 固件开发:基于模块的以太网 / USB 接口,开发联网功能(如远程同步家电状态、OTA 升级)。
  • 交互优化:自定义屏幕 UI 动效,或增加振动反馈,提升操作体验。

总结

AiPi-SCP-Knob 以 “旋钮 + 屏幕 + 红外” 的组合为核心,兼具硬件集成度与开源灵活性,适合需要人机交互的嵌入式项目。无论是家电控制、多媒体设备还是工业场景,其模块化设计与丰富接口都能为开发者提供高效的解决方案,配合开源资源可快速落地原型或产品。
