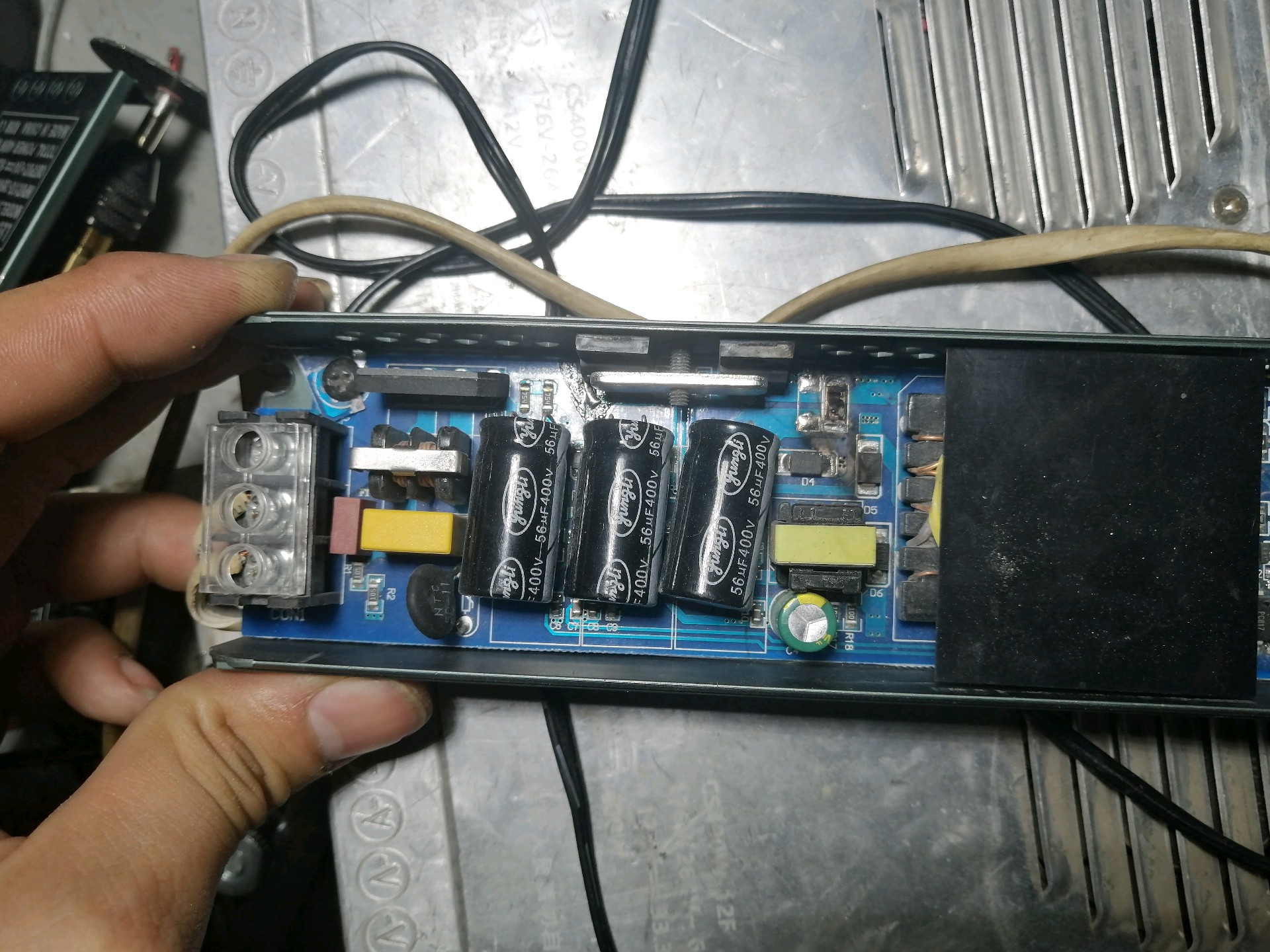

之前这个电源淘回来时就是个坏的，经过检查发现里面PCB铜箔断裂，驱动变压器引脚也断了，于是换了个驱动变压器，把断掉的铜箔接起来就成功修复了。

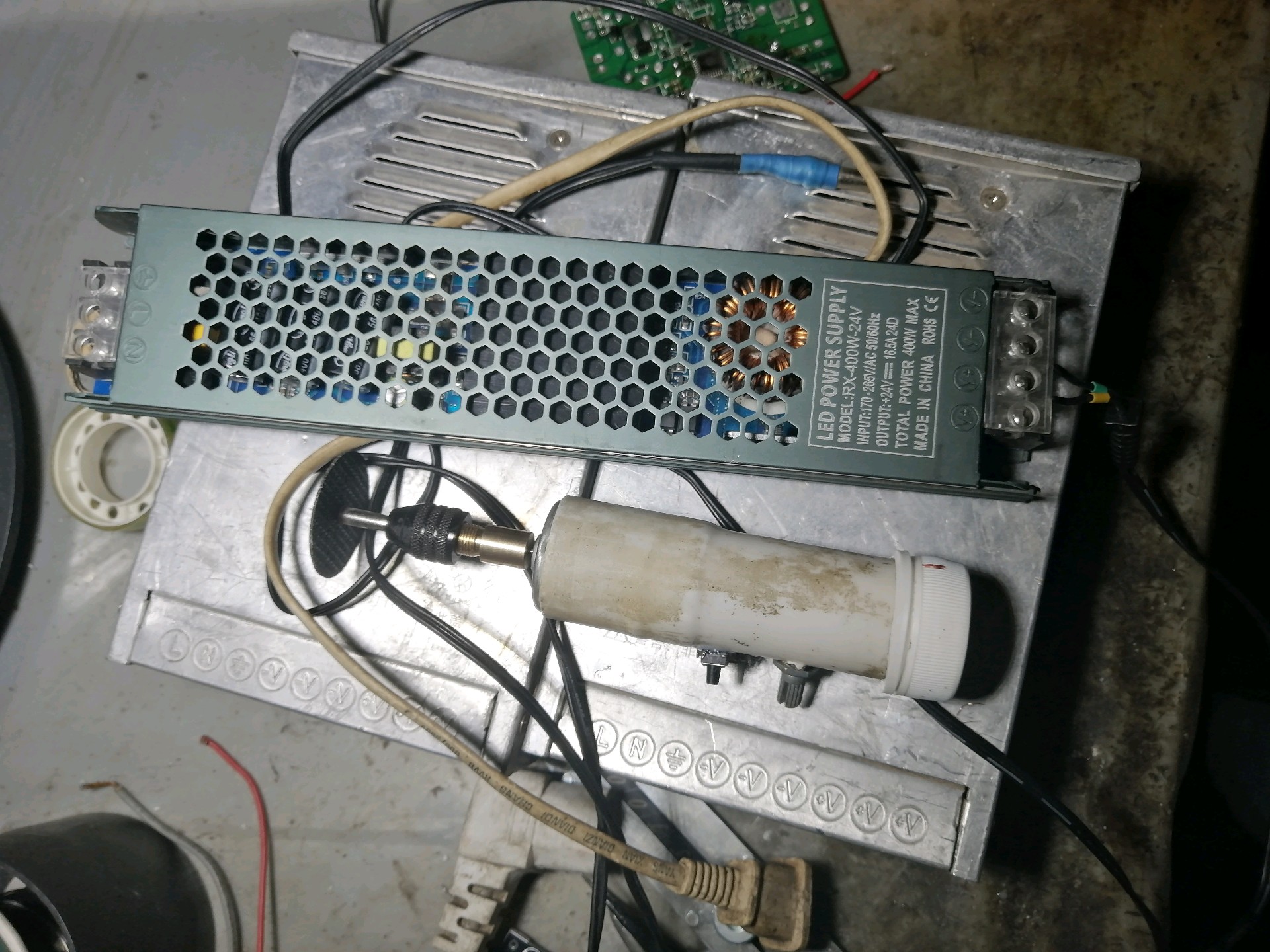

后来打算用这个电源作为打磨笔电源
就当接好线通电准备启动打磨笔的时候，谁知刚打开打磨笔开关，只听电源砰的一声直接炸了。

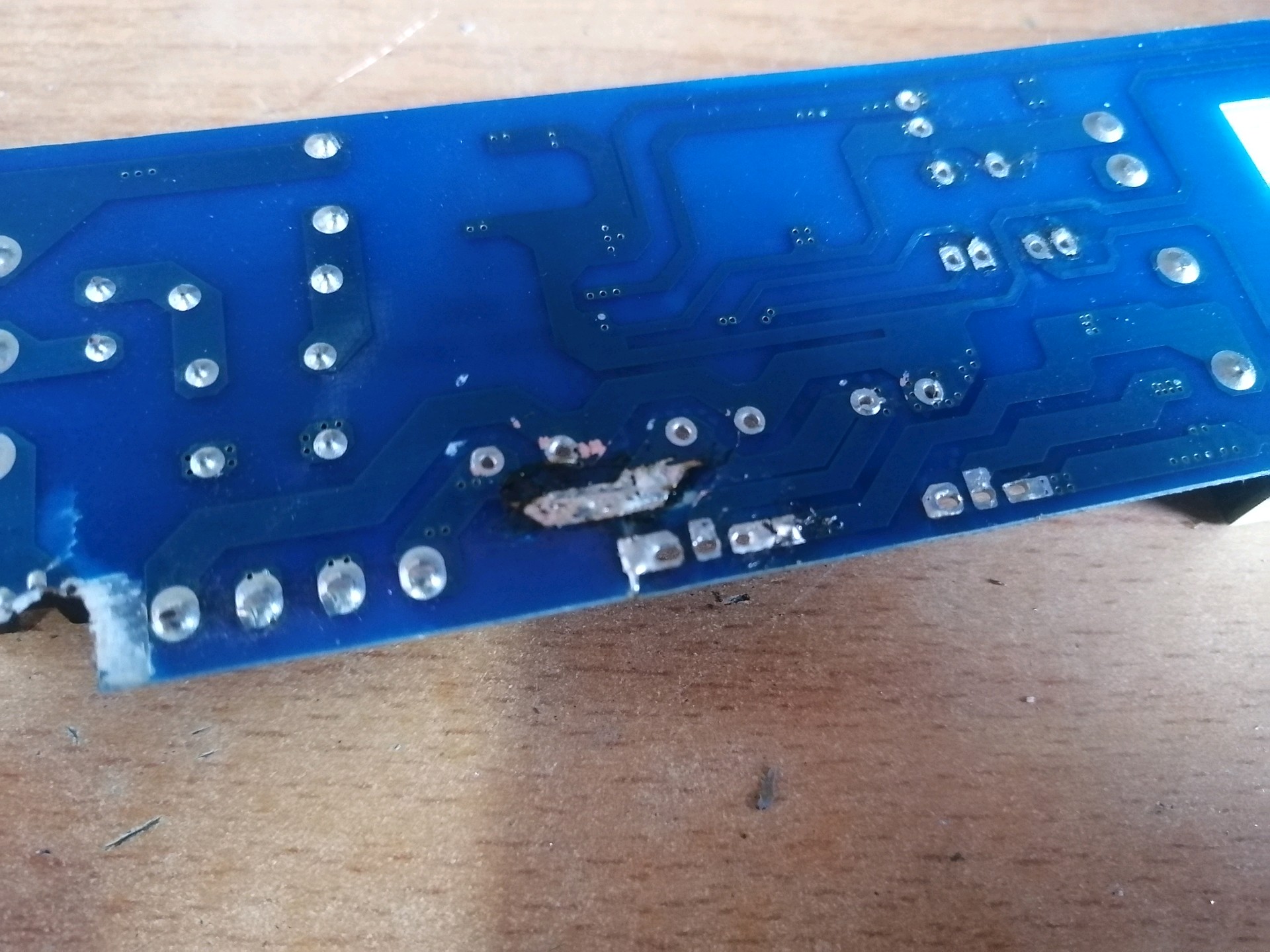

可以看到检流电阻都炸没了

当时想着反正手里电源一堆，这个电源才3块钱收回来的，就算维修配件都比电源本身贵，于是便打算放弃维修，直接拆件用。最关键的是之所以炸机肯定电路板还有暗伤检查不出来，就算修好了也会不稳定。
后来看了动态网友的建议，想到芯查查里还有很多小白，于是决定维修一下，顺便分享一下维修经验供大家学习和参考。
这个电源是LED灯带的电源，主控芯片是3845，拓扑结构为双管正激。当然这种电源我研究了很多，维修这种电源对我来说简直易如反掌。

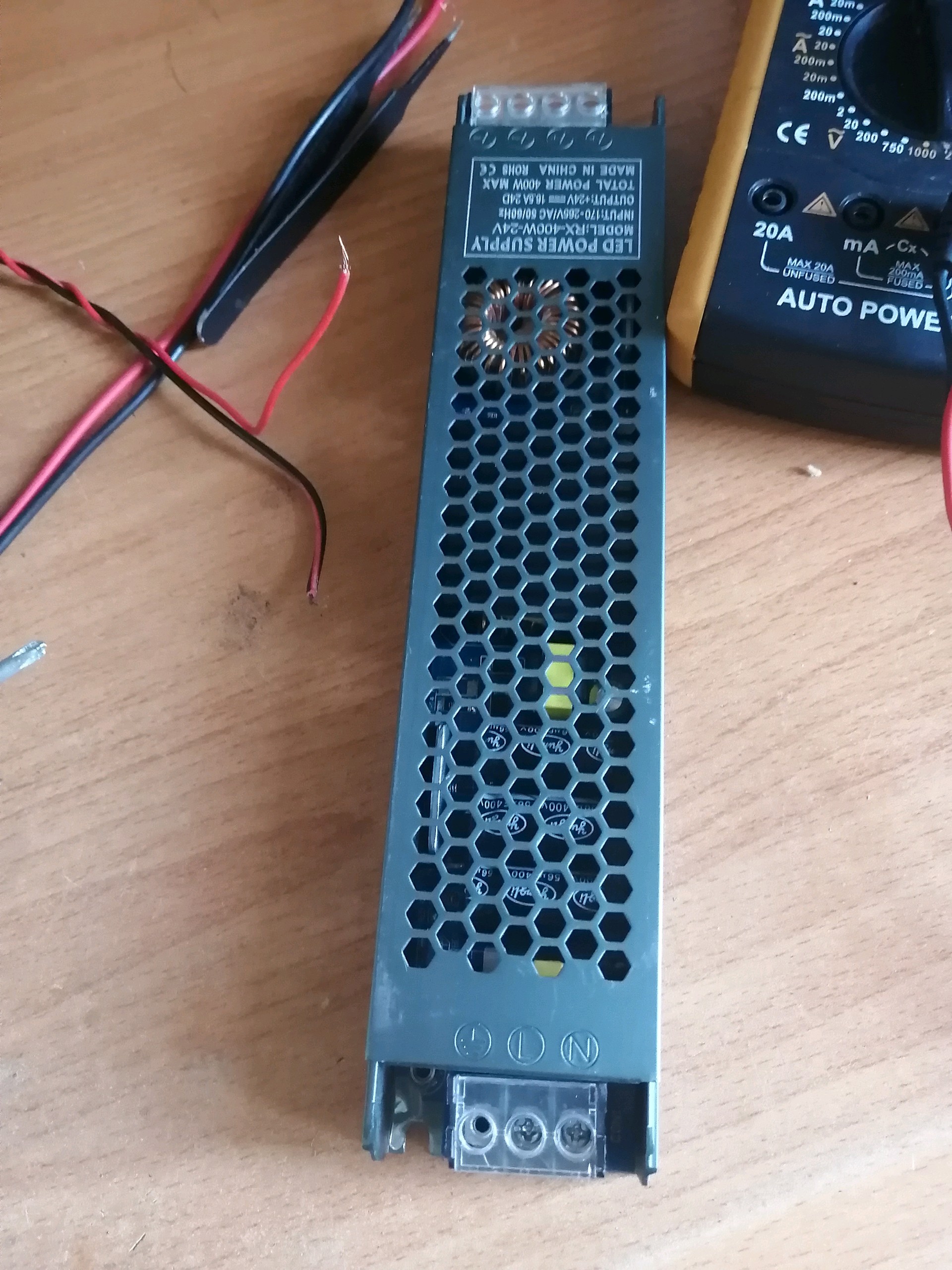

先看一下现在这个电源的状态


可以看到基本能用的都被我拆的差不多了，剩下的基本都是用不到的元件了。

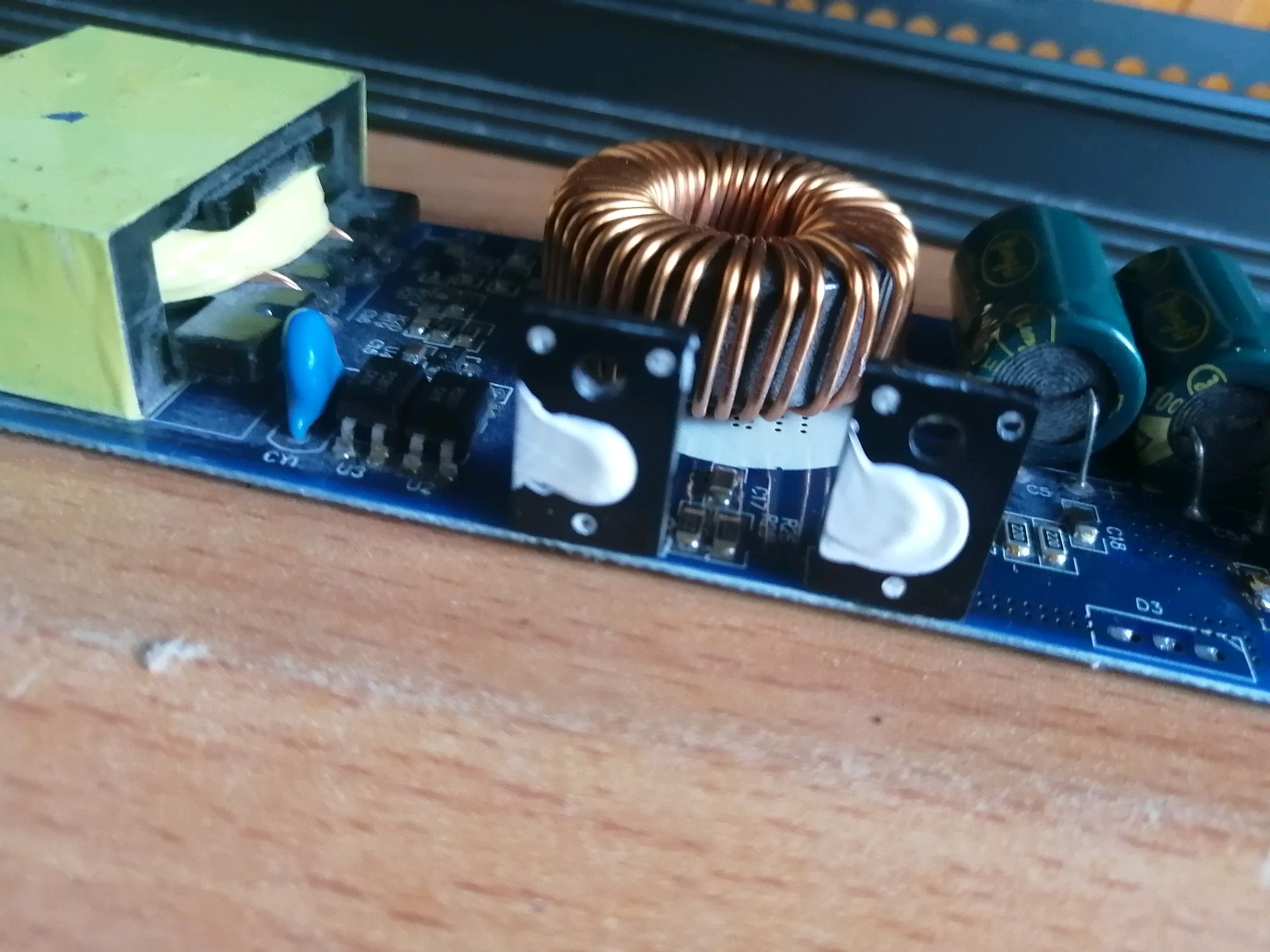

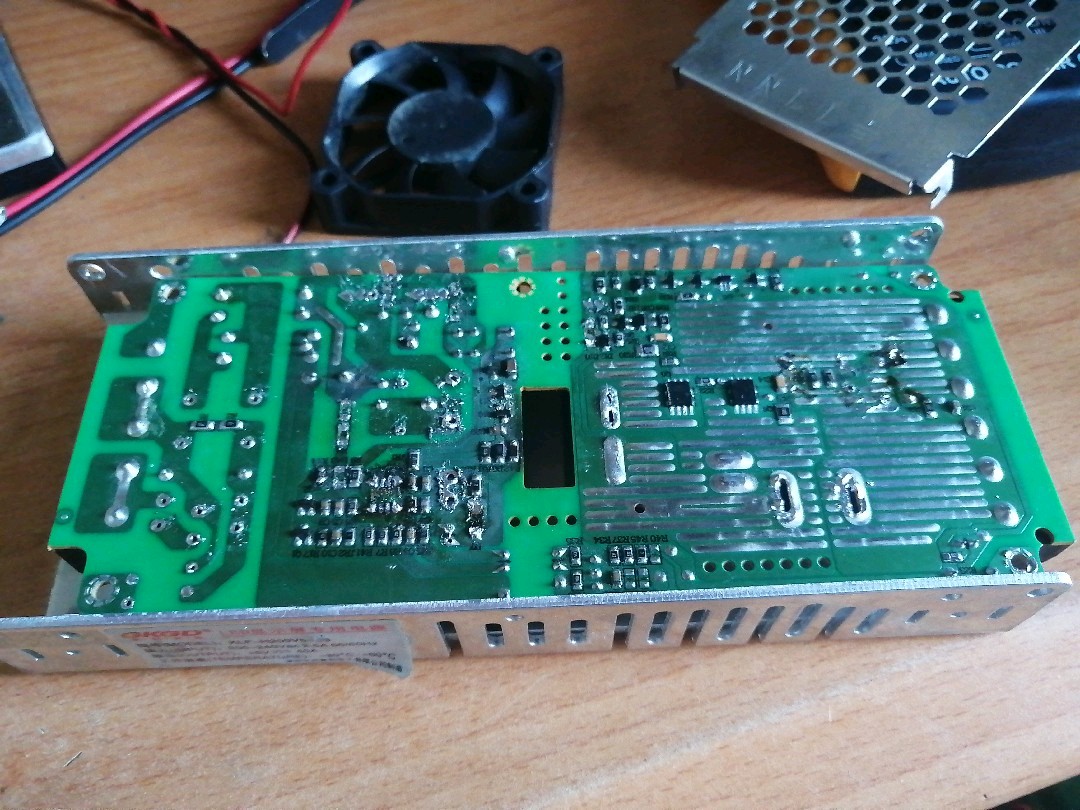

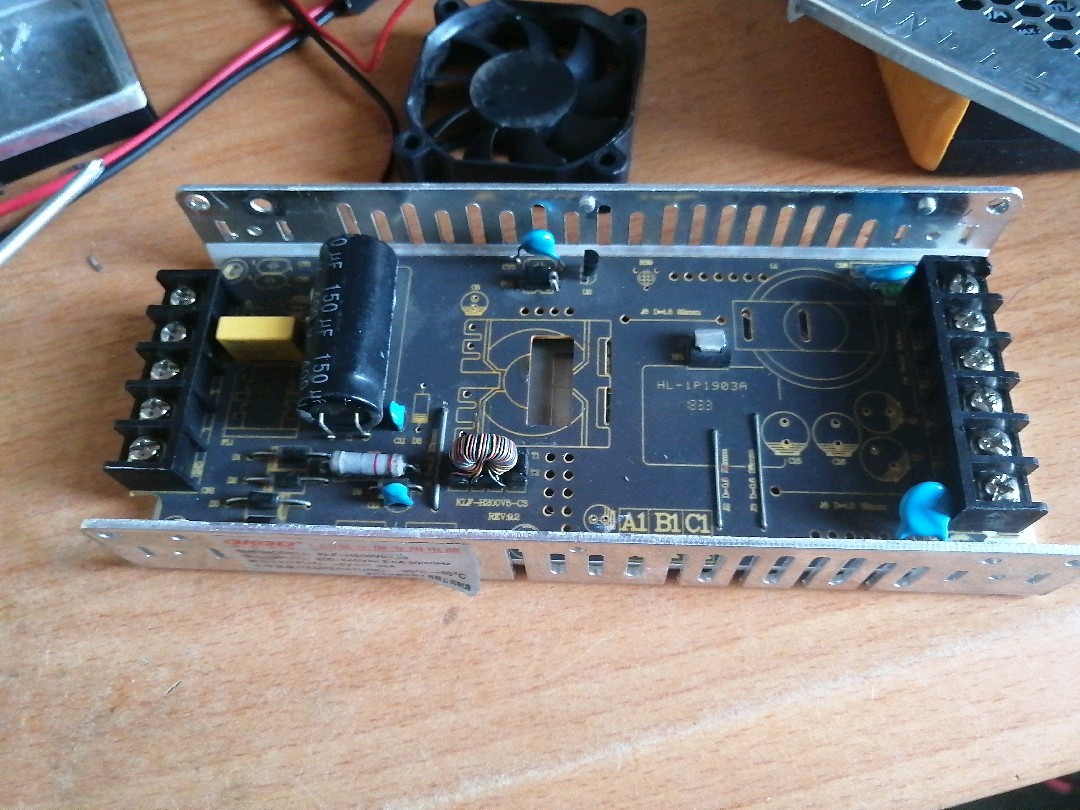

这个也是损坏的5V电源，拓扑结构和那个24V电源一样，只不过采用的是同步整流结构。这个电源故障现象是无输出，换了芯片后正常了，结果带载测试次级整流管击穿一个，然后做个电源就被我拆件了。

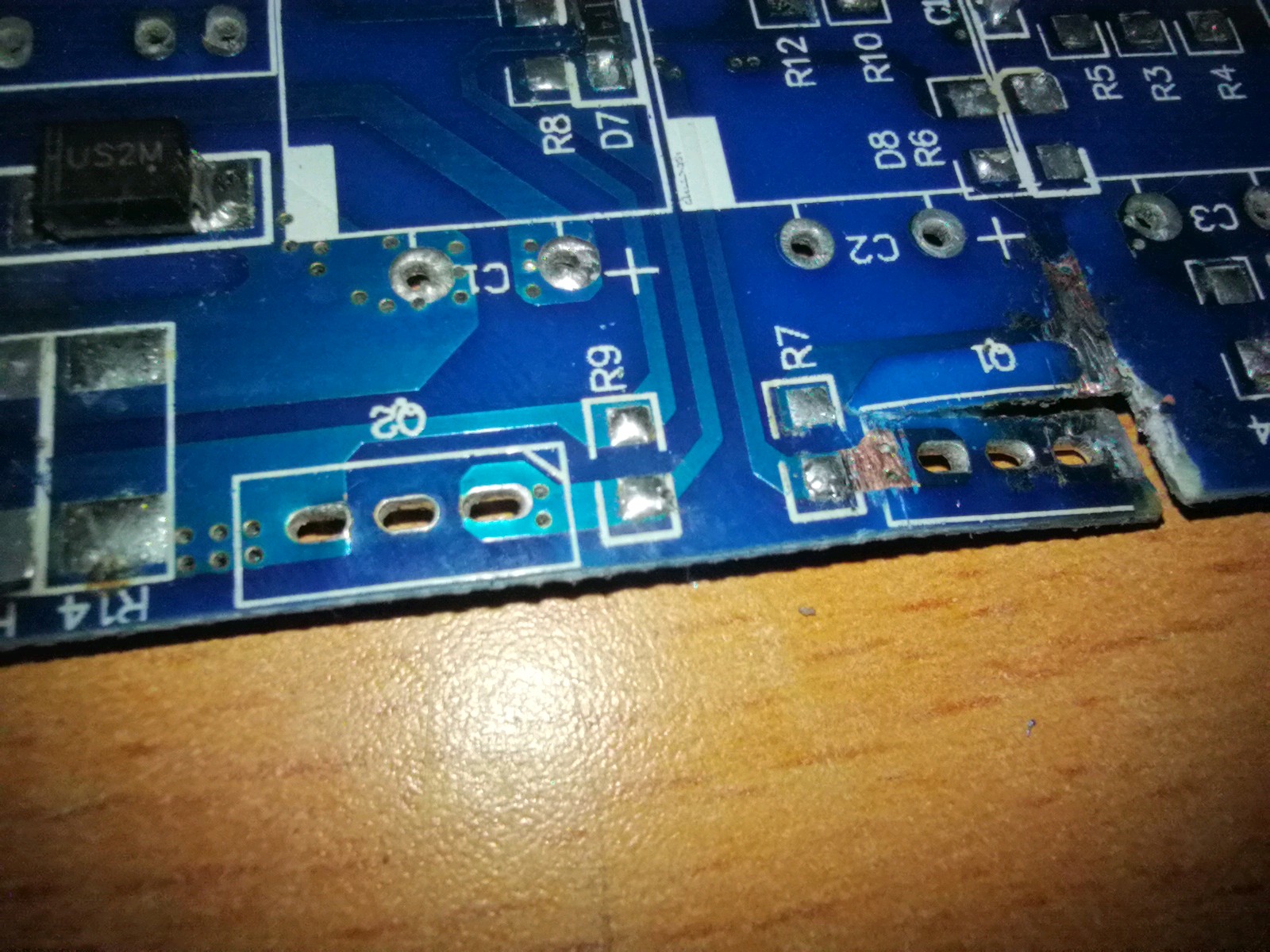

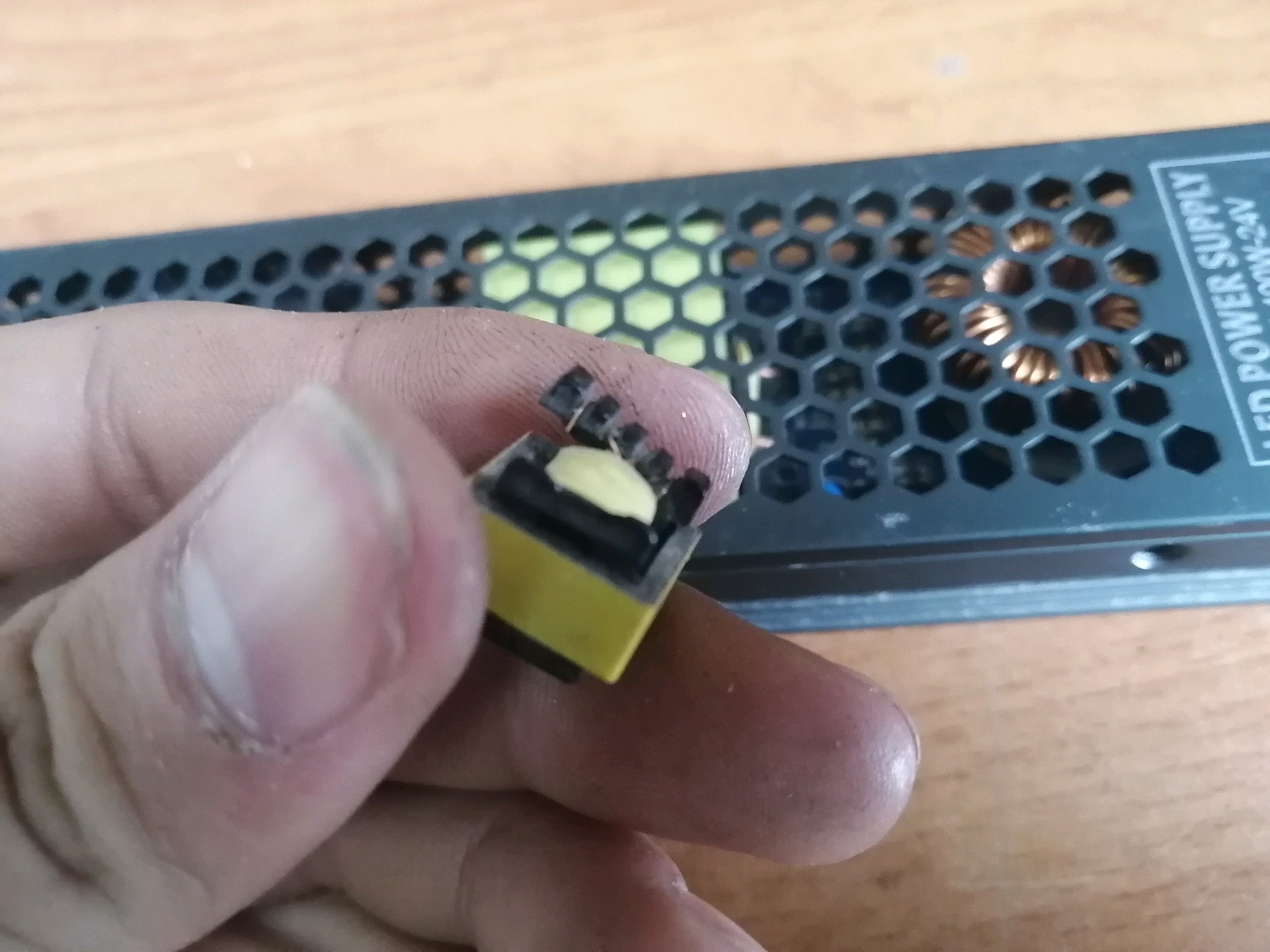

这个驱动变压器是那个24V电源的，这个电源损坏原因很简单，就是暴力接线导致PCB铜箔撕裂和驱动变压器引脚断裂。

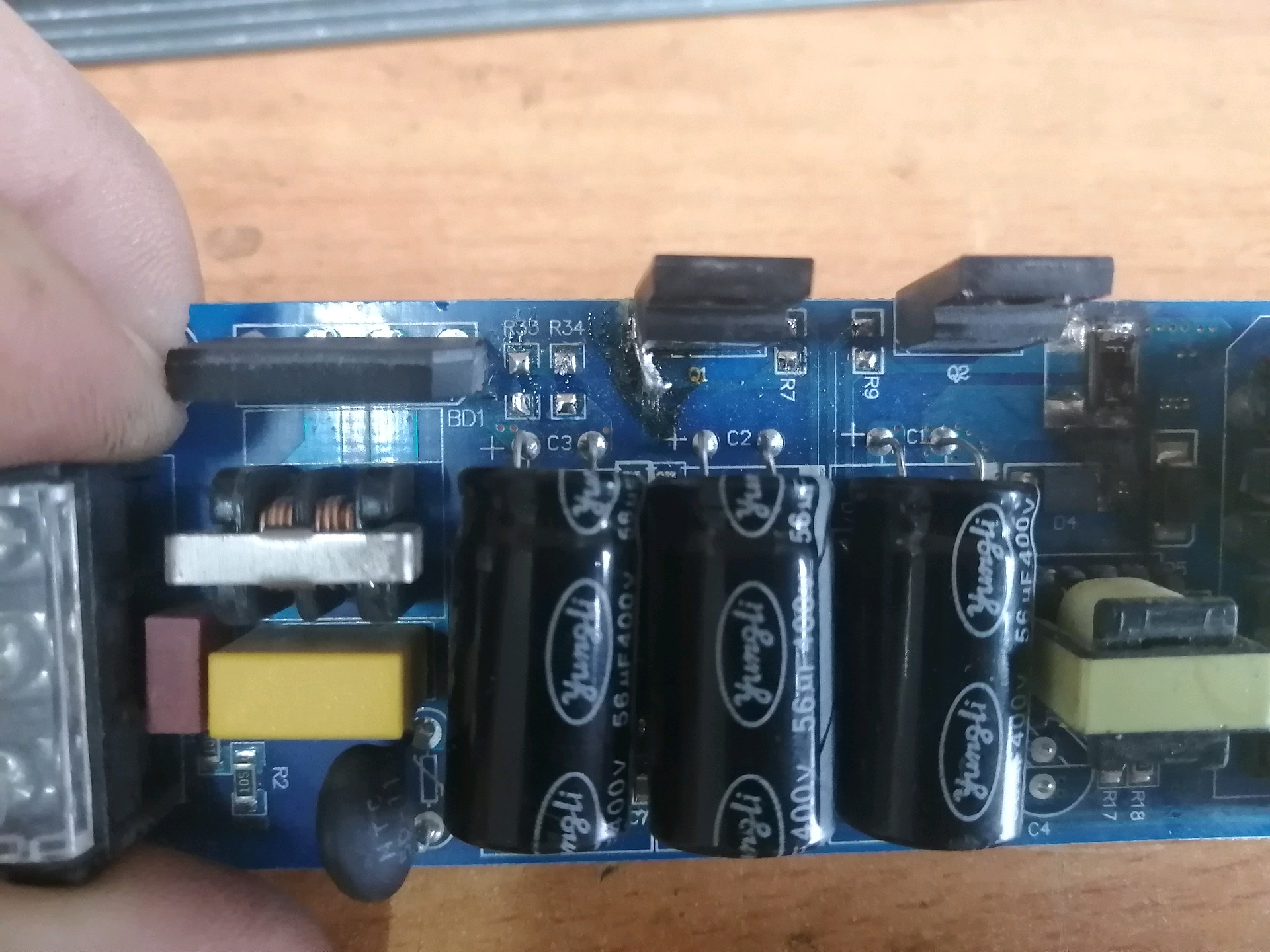

可以看到这个电源也是炸的惨不忍睹。

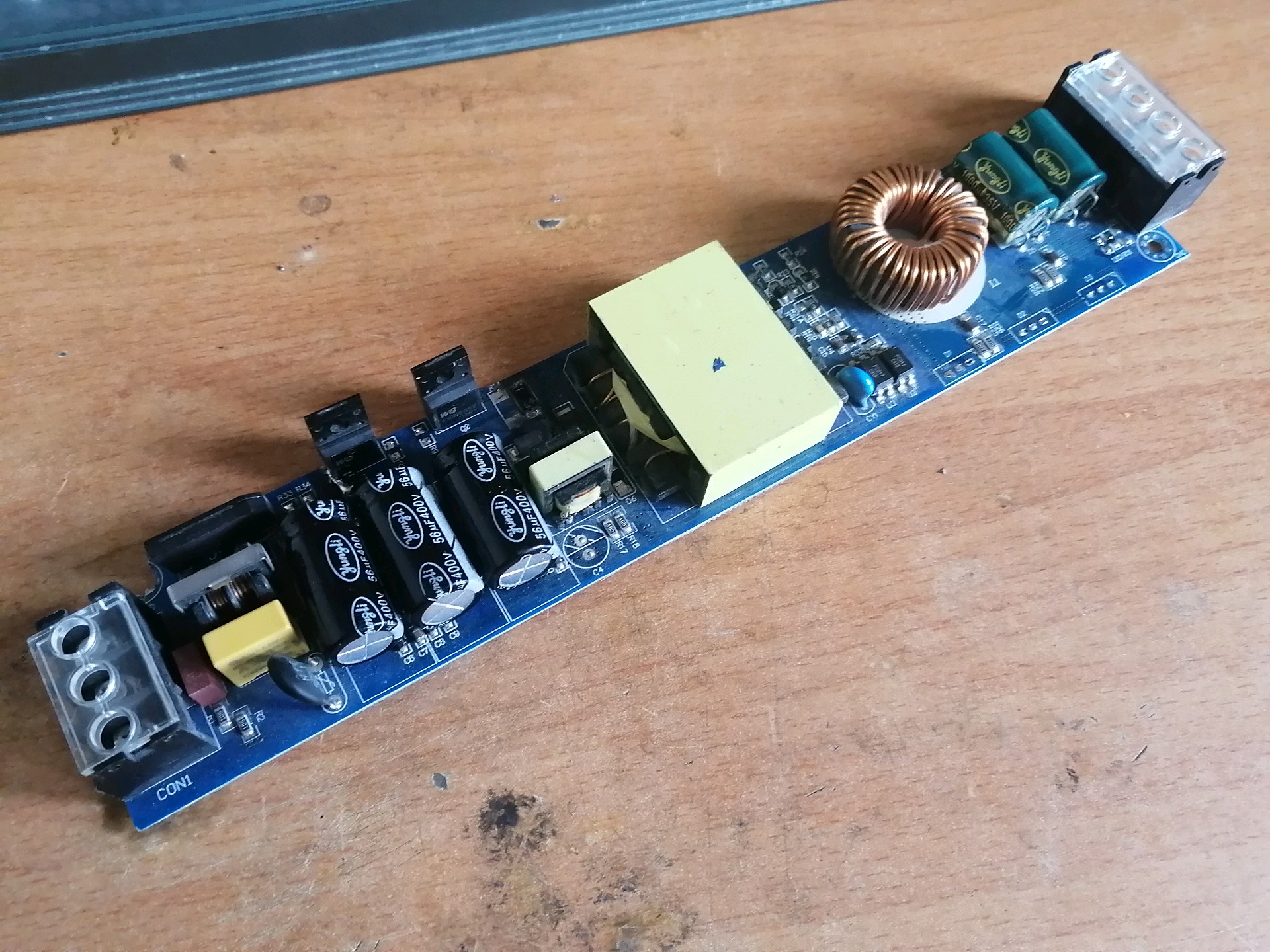

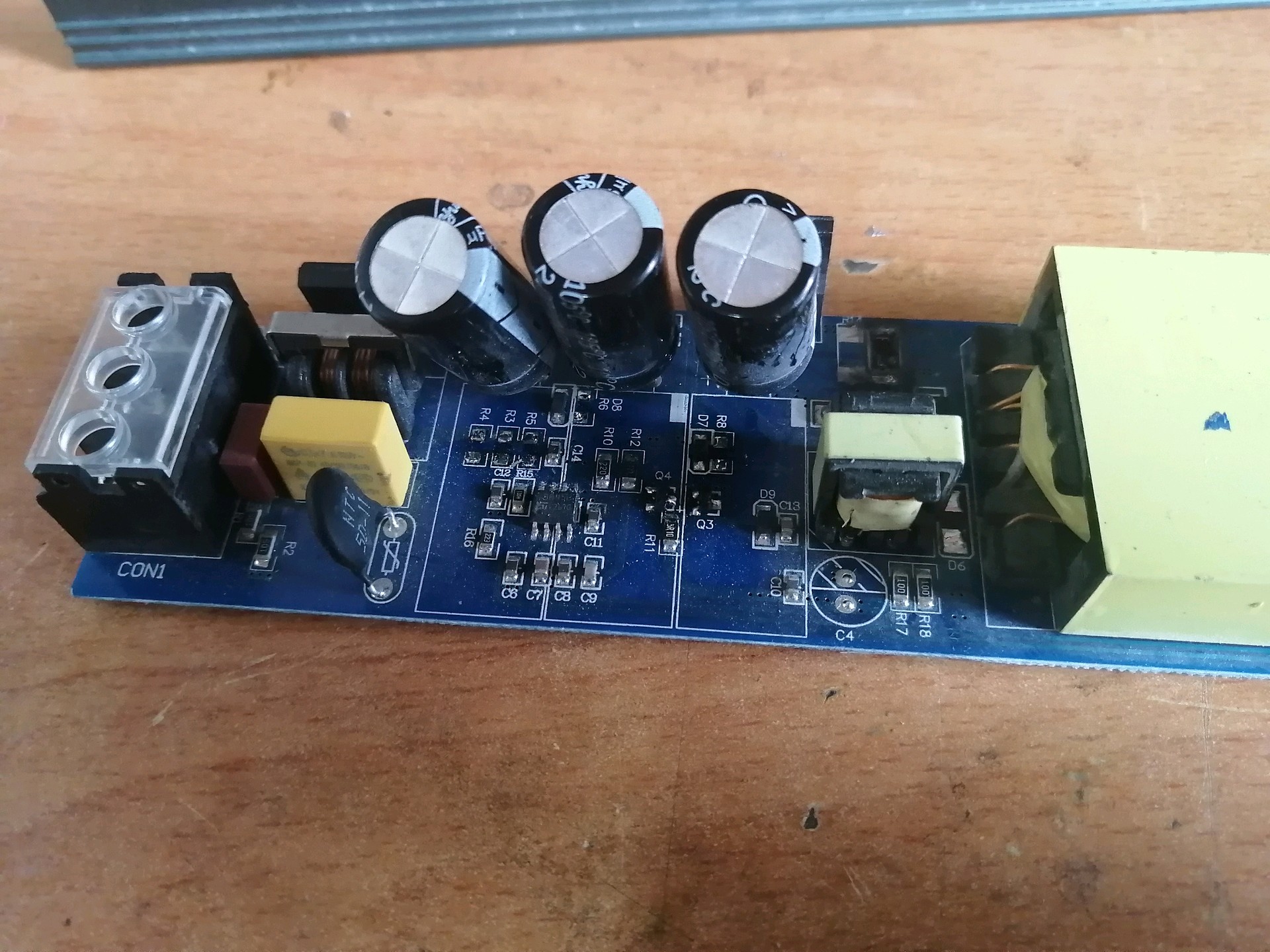

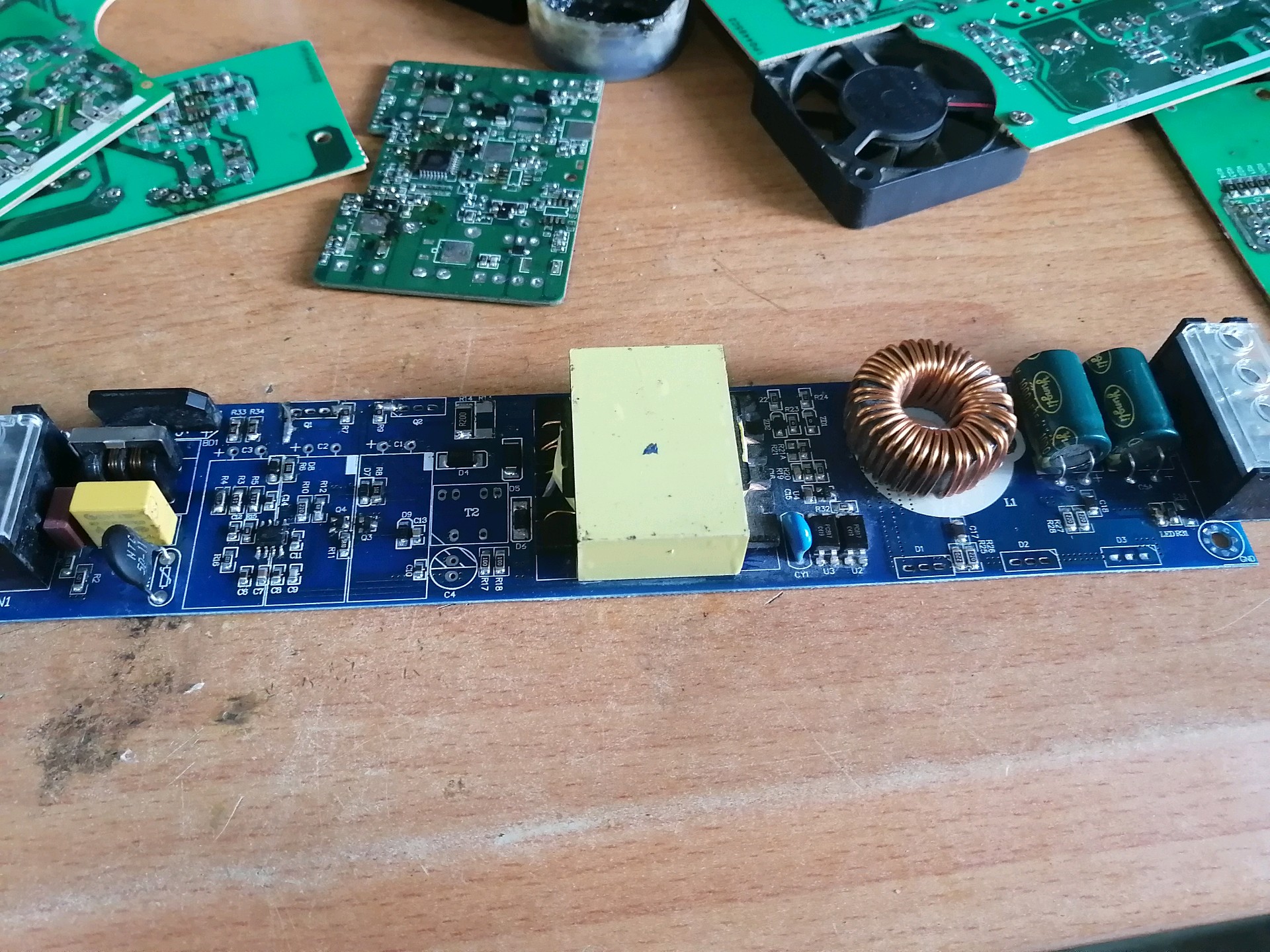

板子取出来大家可以看的清楚一点，基本能用的都被我拆了。
剩下的原件经过检查后发现有很多都已经烧毁了，于是全部拆下

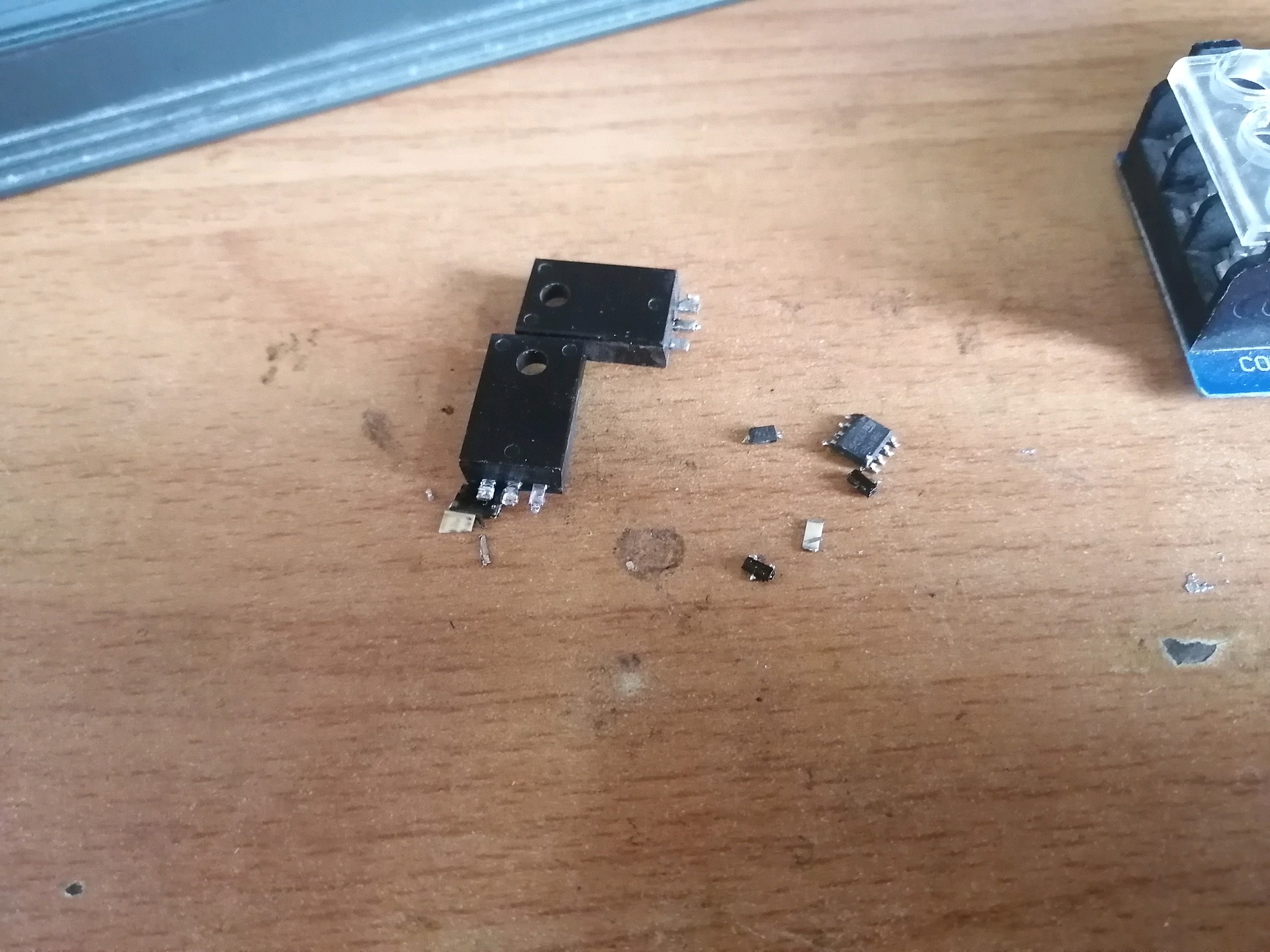

可以看到检流电阻已经炸的粉身碎骨，剩下的就是击穿或者烧开路的器件。

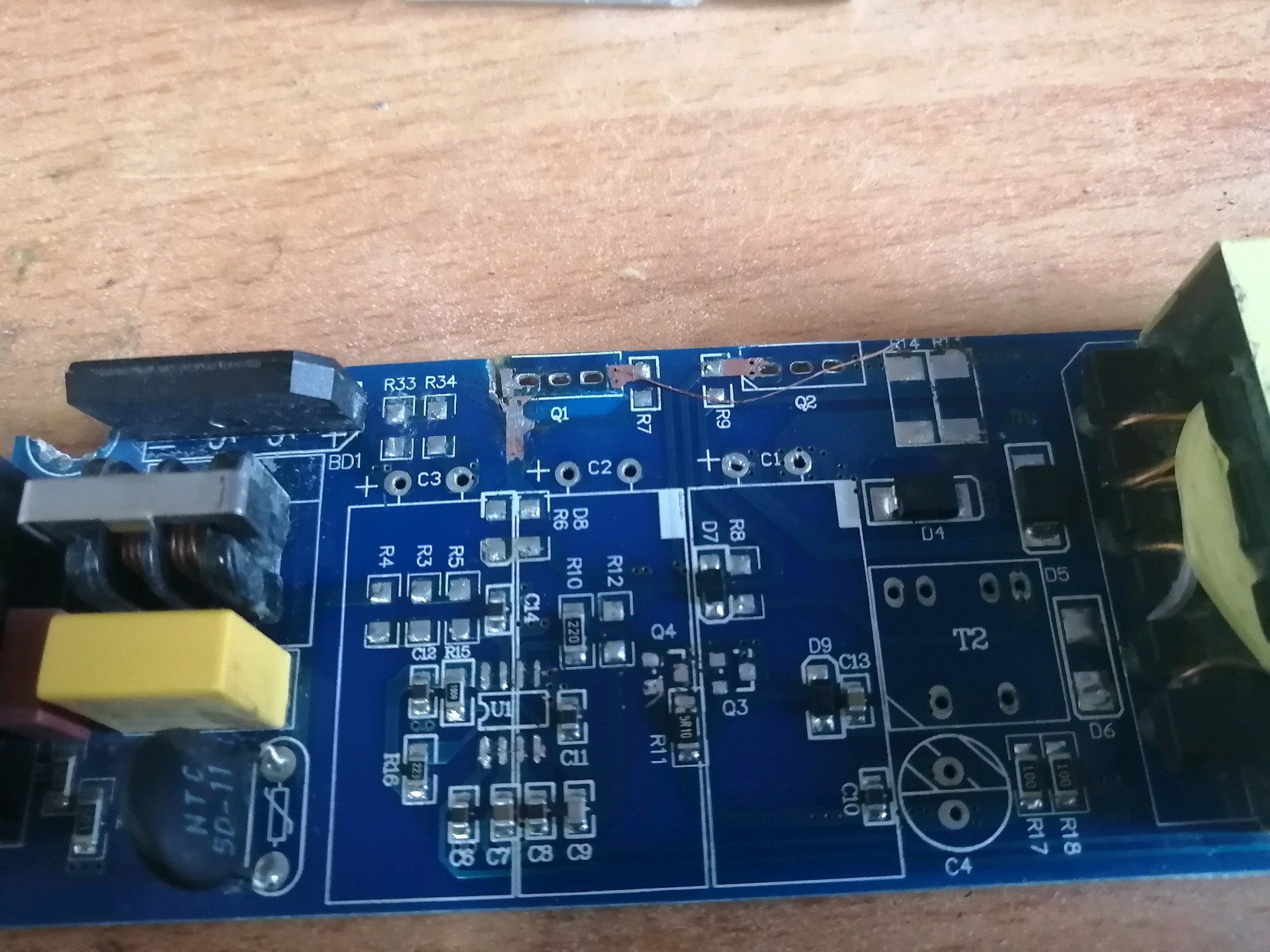

这是拆下损坏元件后的样子。然后就是用酒精清洗PCB，方便后面检查断裂的铜箔和飞线处理。

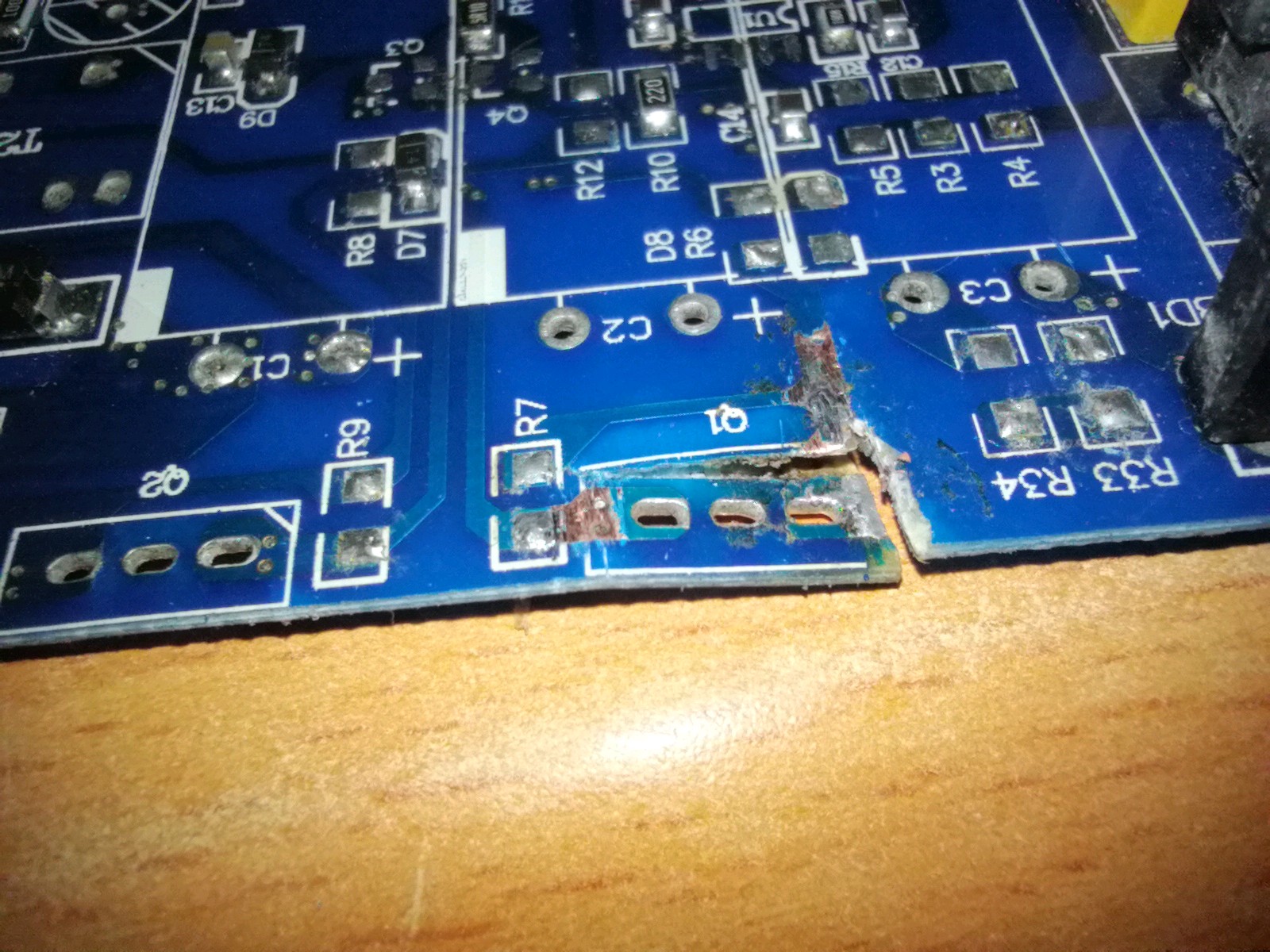

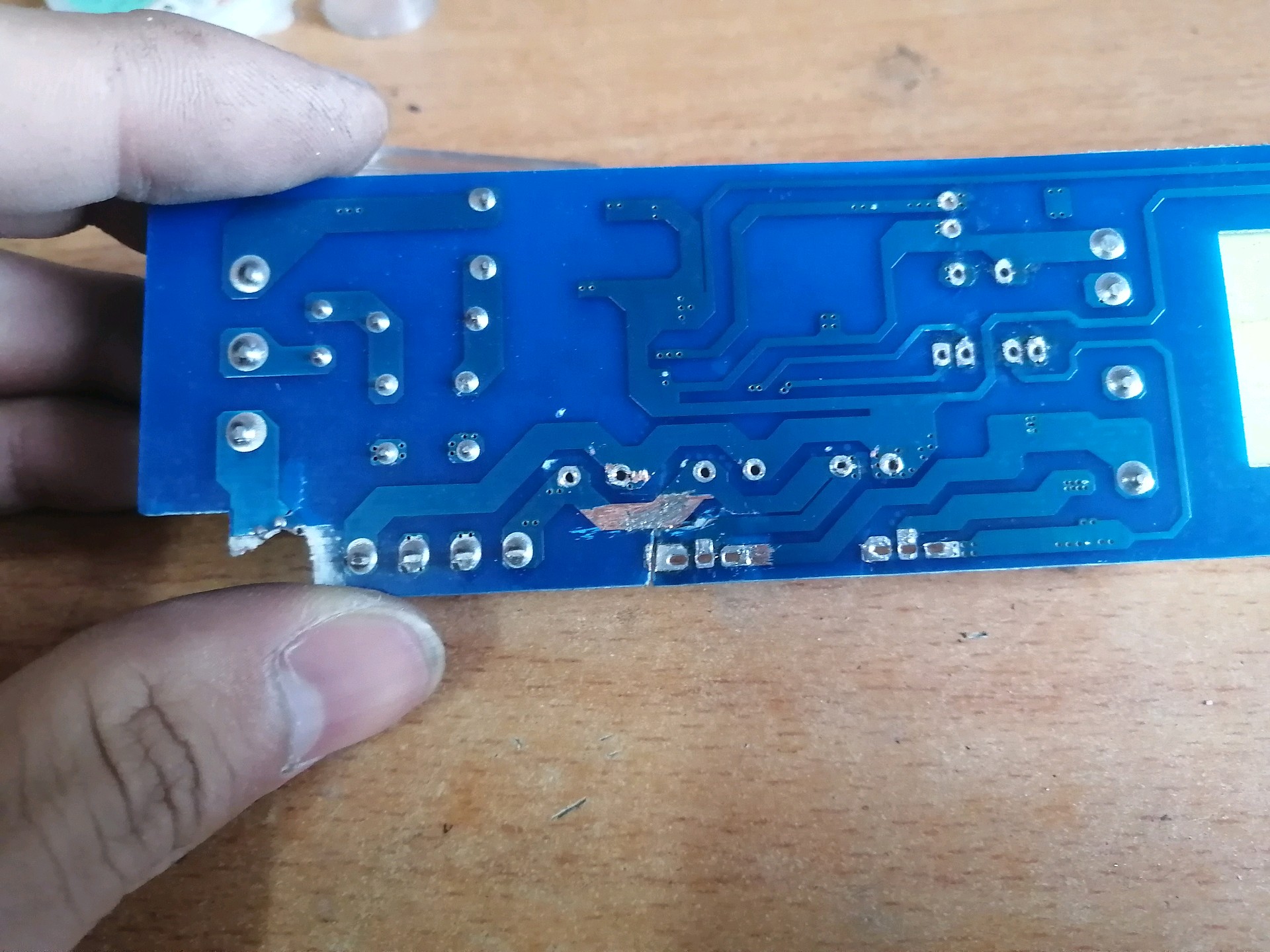

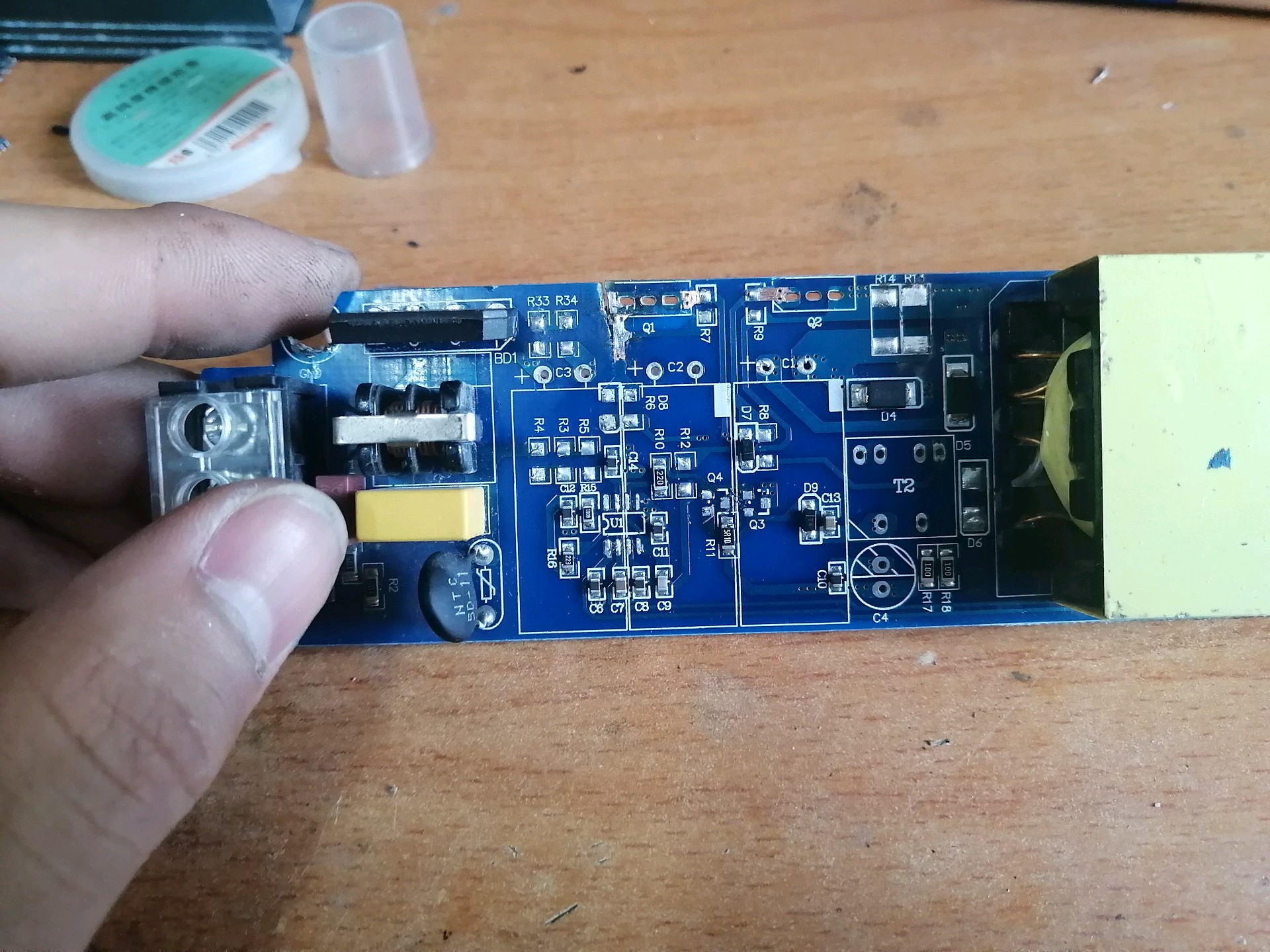

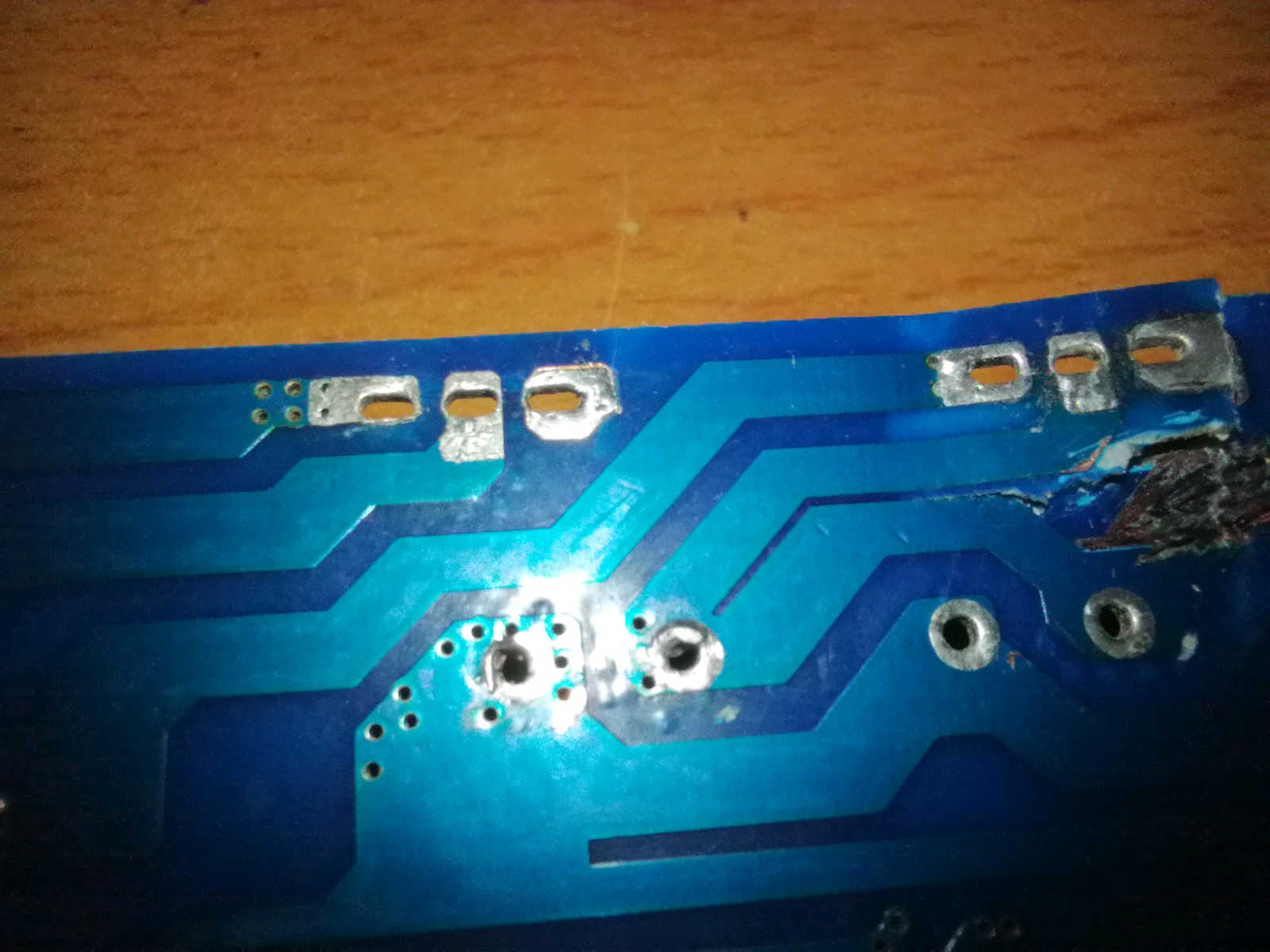

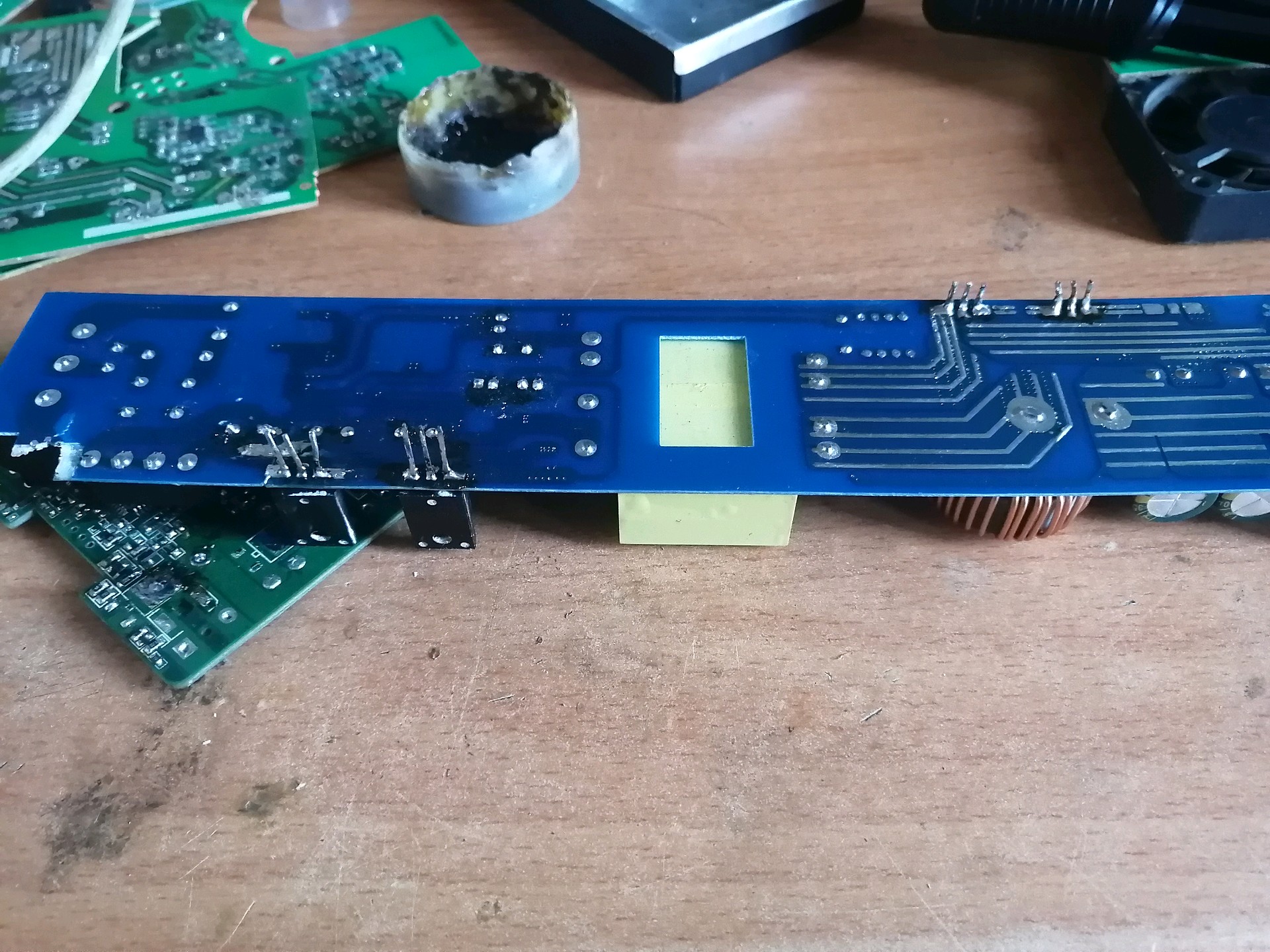

经过检查后发现除了那几处明显断裂的铜箔外，还发现了好几处暗伤，不知道大家能不能看清楚，不仔细看根本看不出来，于是将铜箔全部刮出来到时候准备飞线。





开始准备飞线

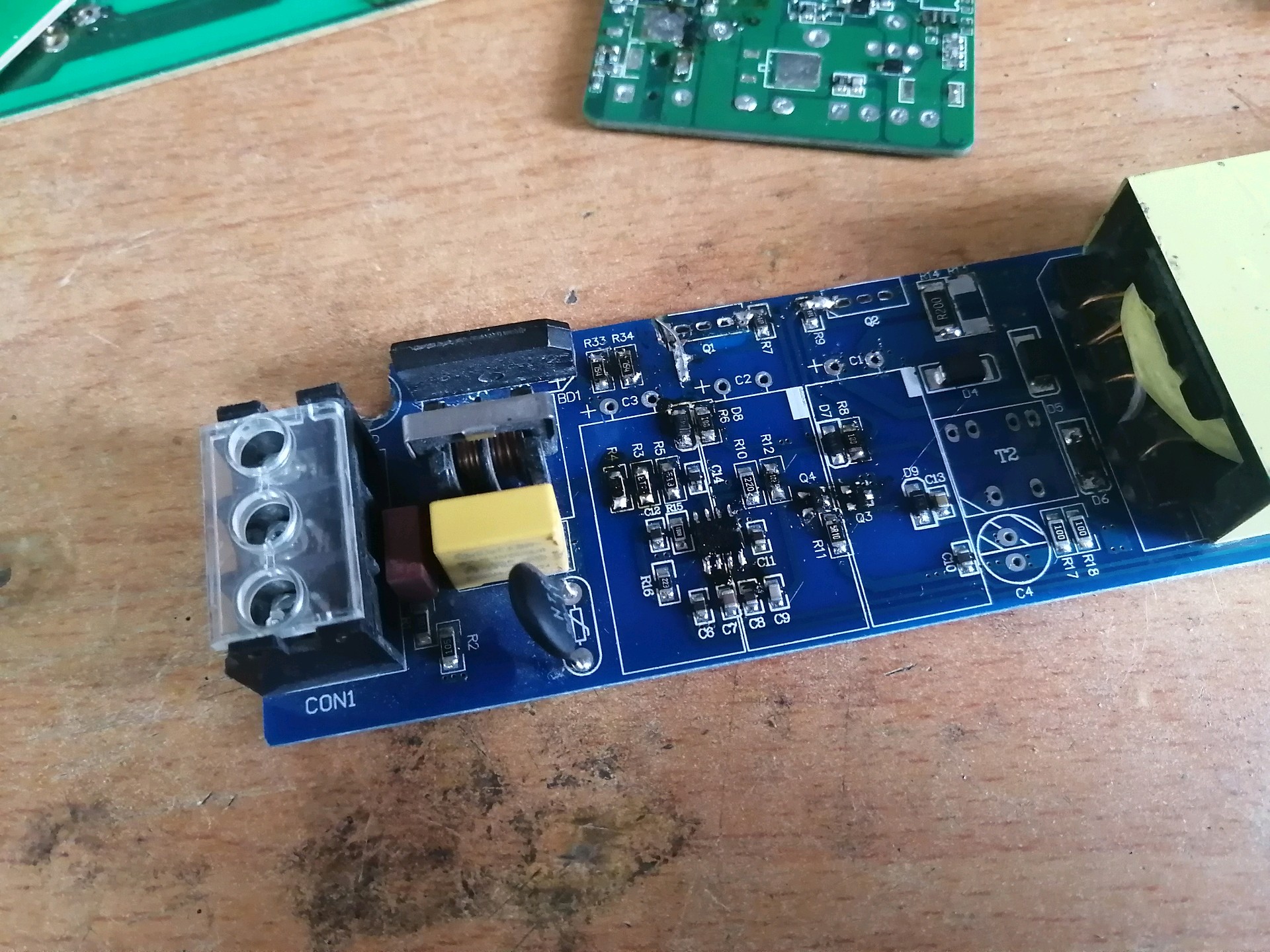

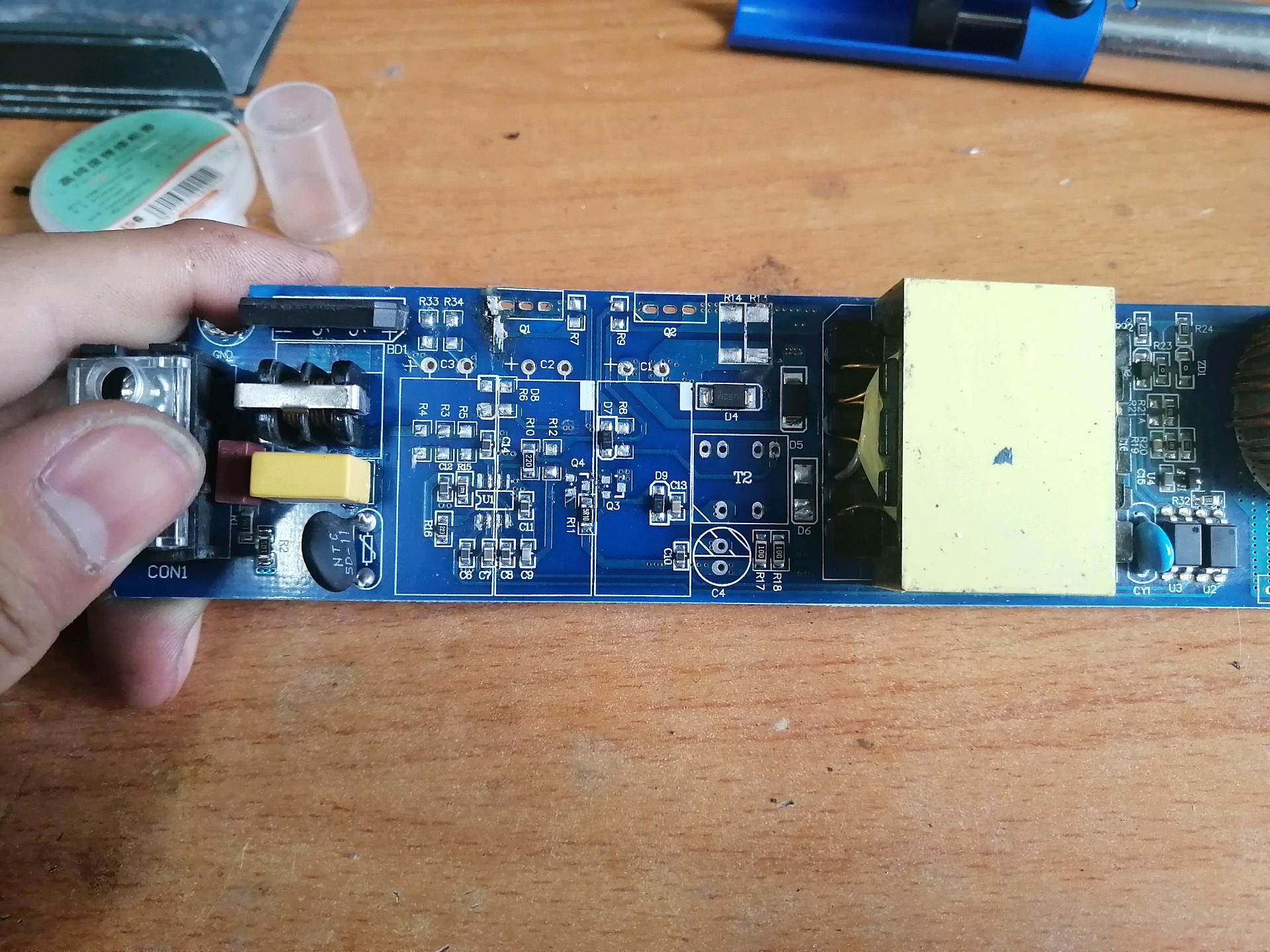

然后换掉损坏的贴片元件和补上缺失的贴片元件。

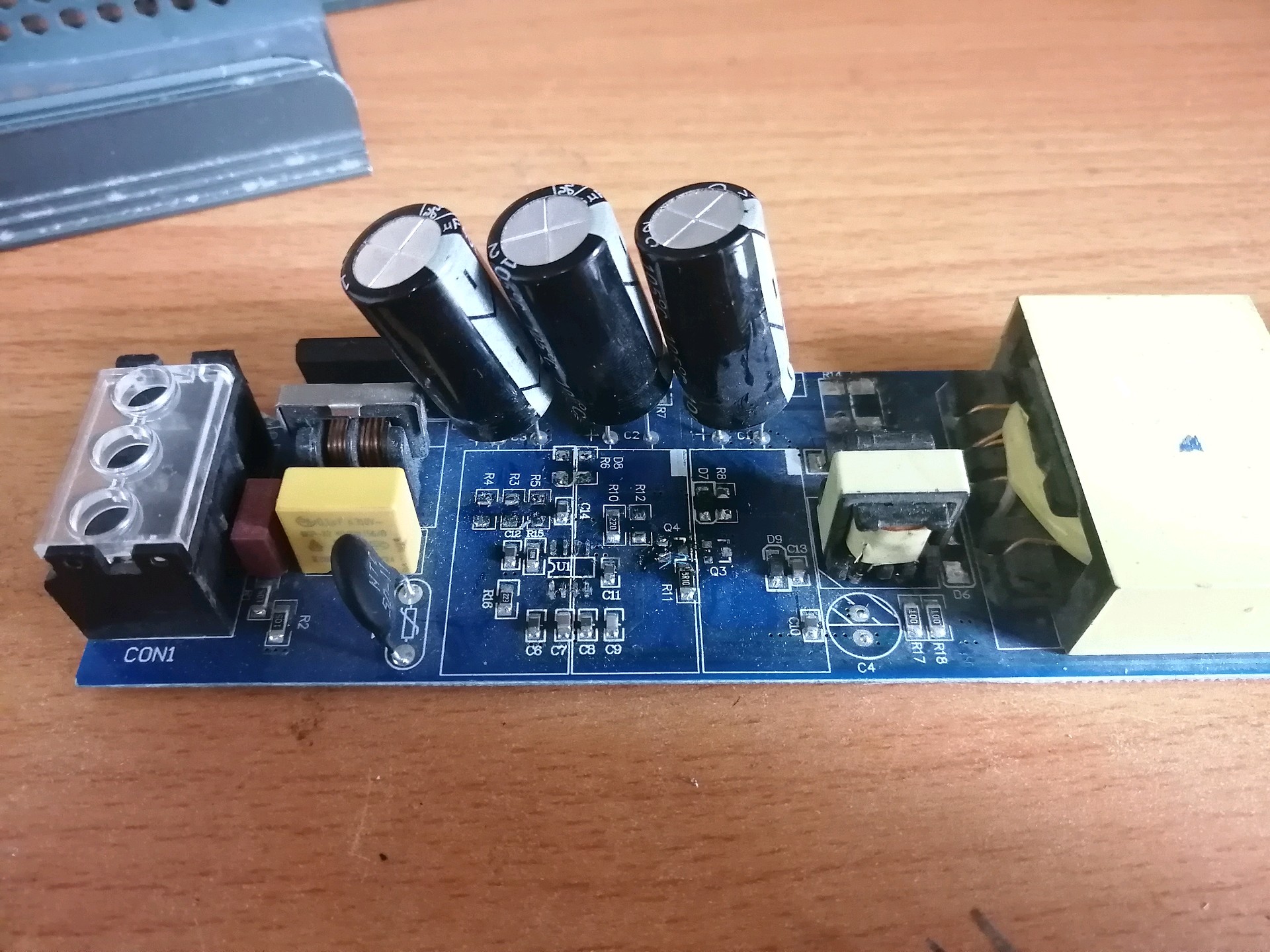

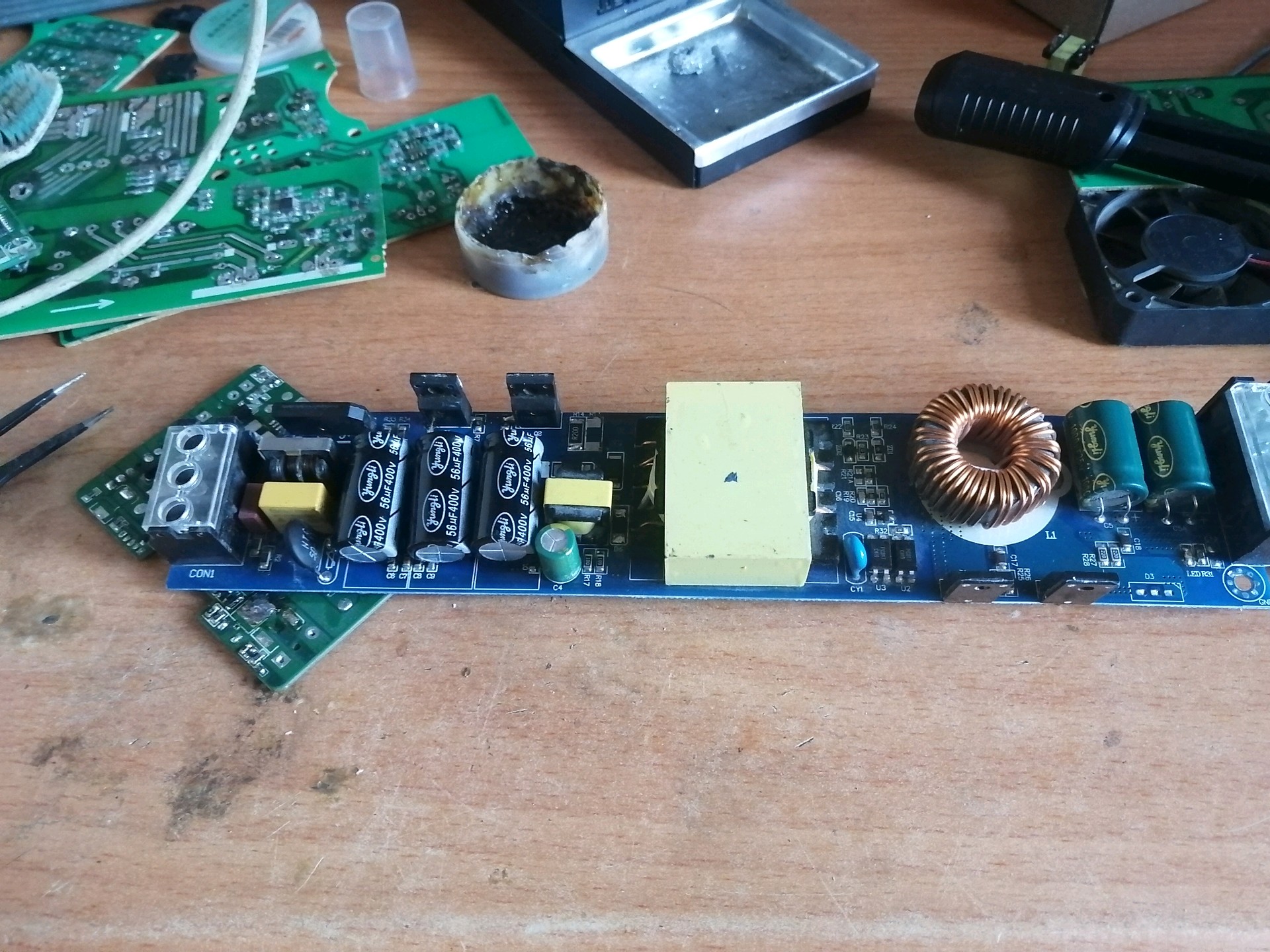

然后清洗电路板，安装直插元件

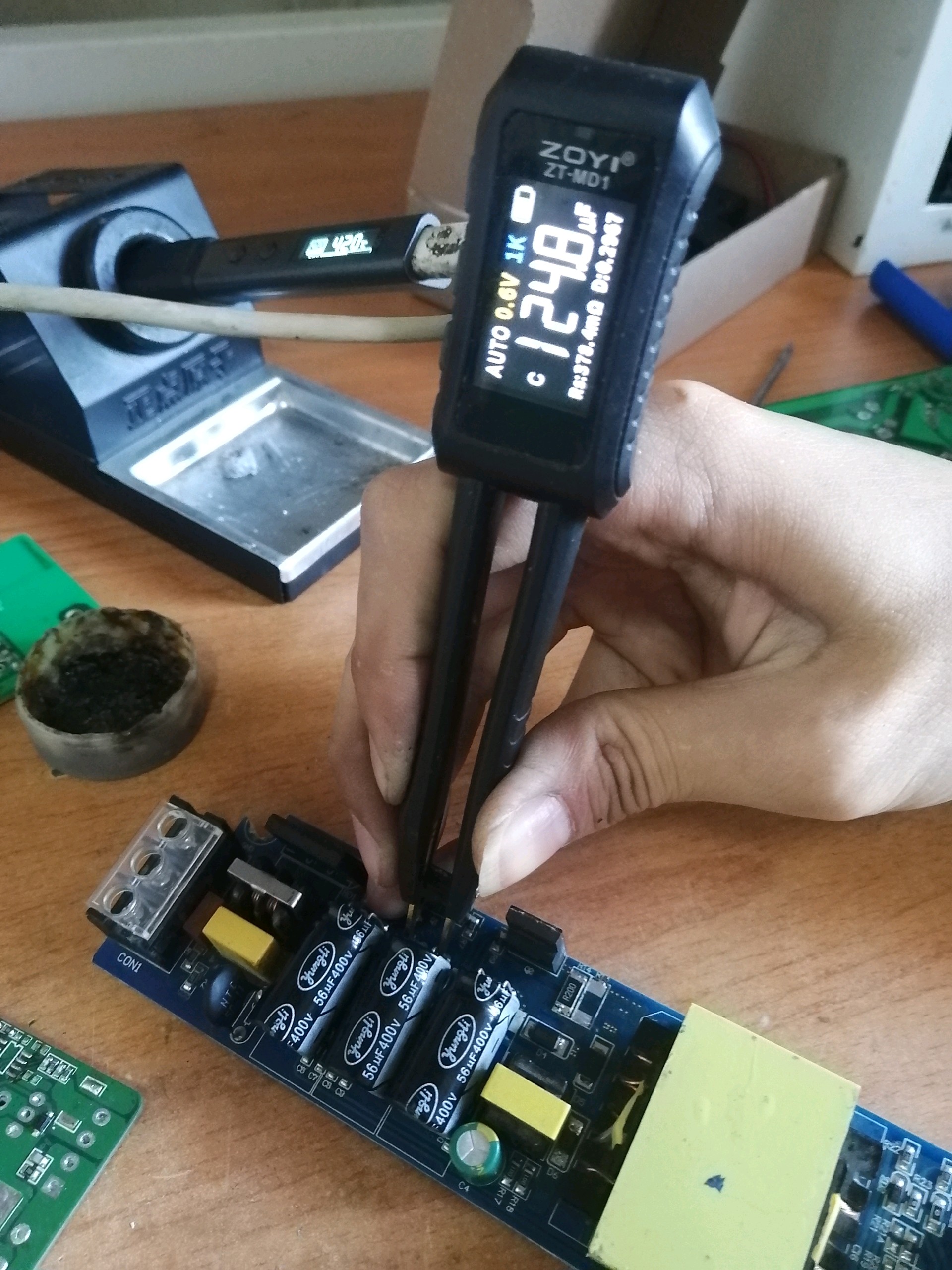

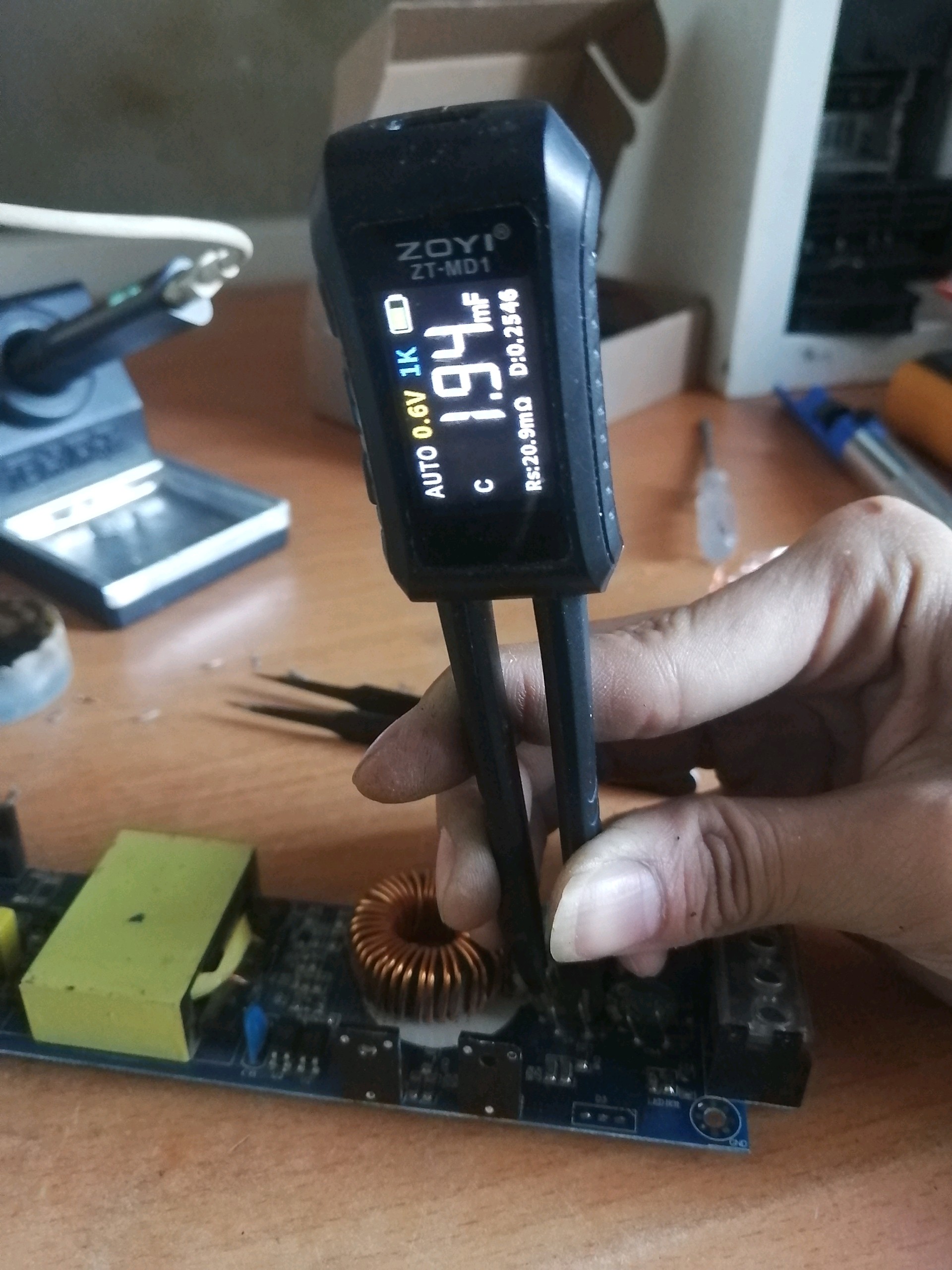

再次检查器件是否还有漏网之鱼，重点检查电容容量是否正常。
经测量发现电容容量均正常。

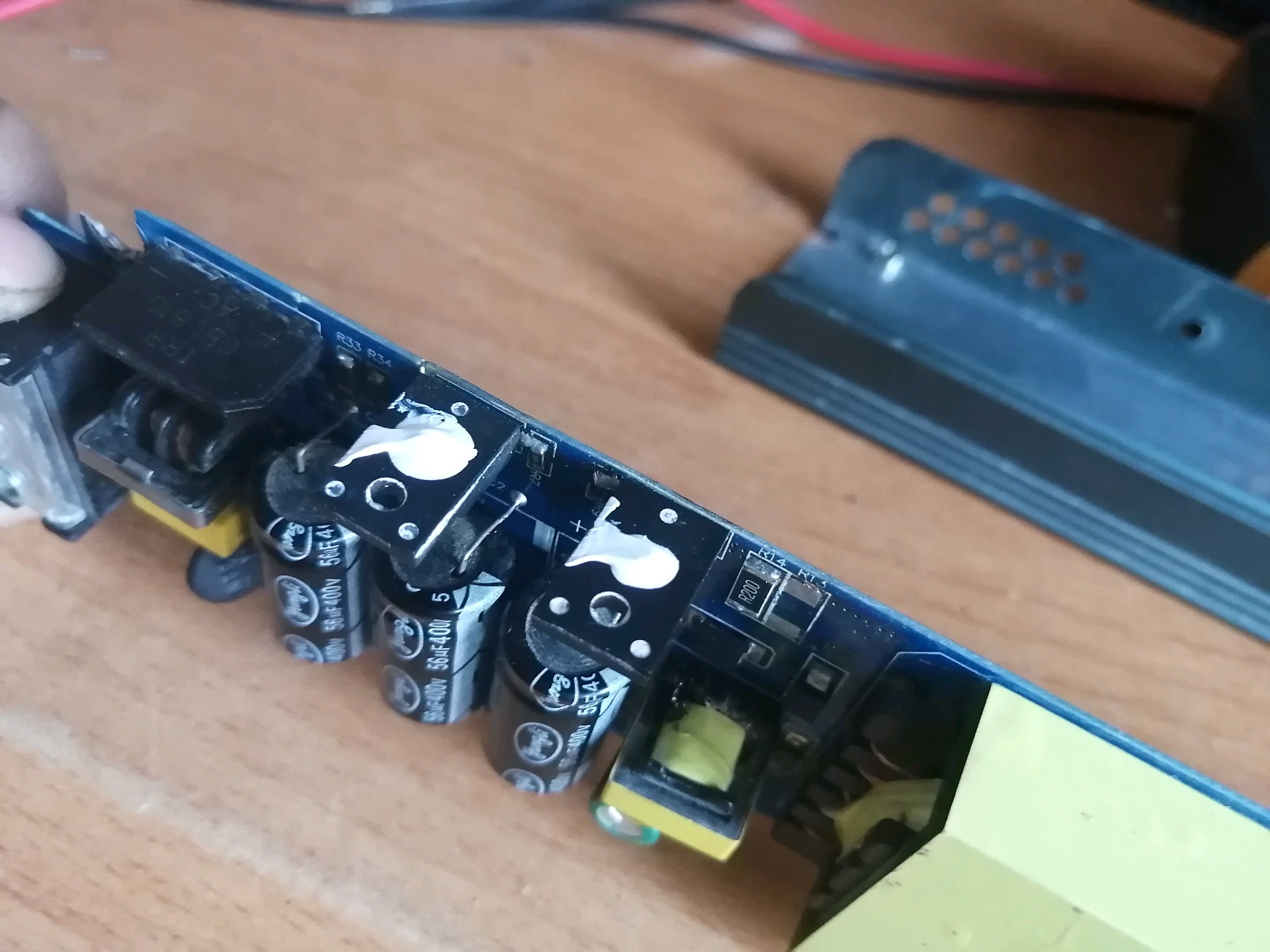

剪去多余引脚后涂抹导热硅脂

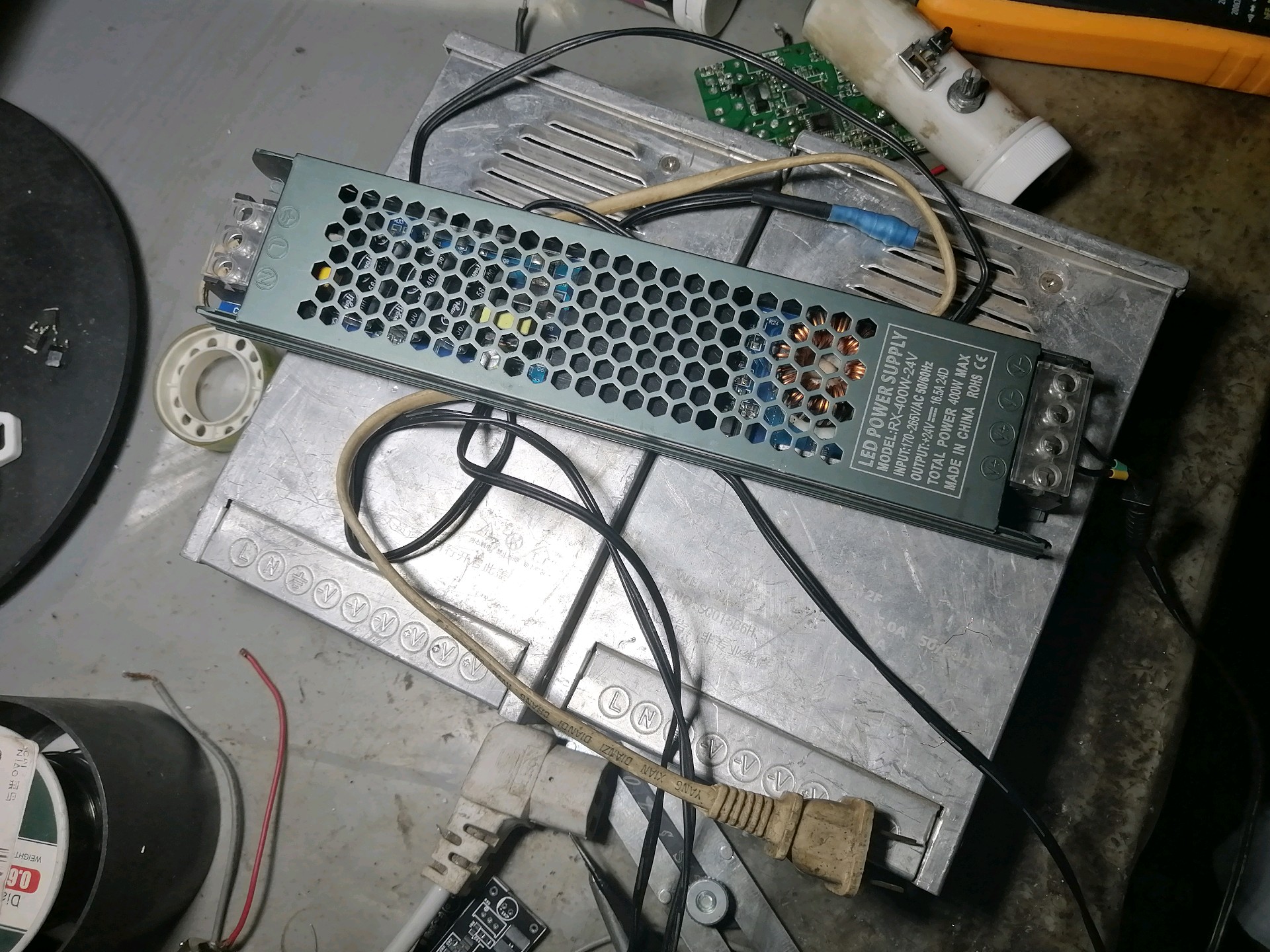

然后就可以装外壳进行测试了。

这里为了安全我用的之前做的直流隔离电源。

由于交流电我是用逆变器带的，所以后面无输出了并不是电源又炸了，而是逆变器过功率保护了，重新上电启动就正常了。

可以看到无论是空载测试还是带载测试均未出现炸机故障。包括带打磨笔也再也没炸机。
至此维修完成。

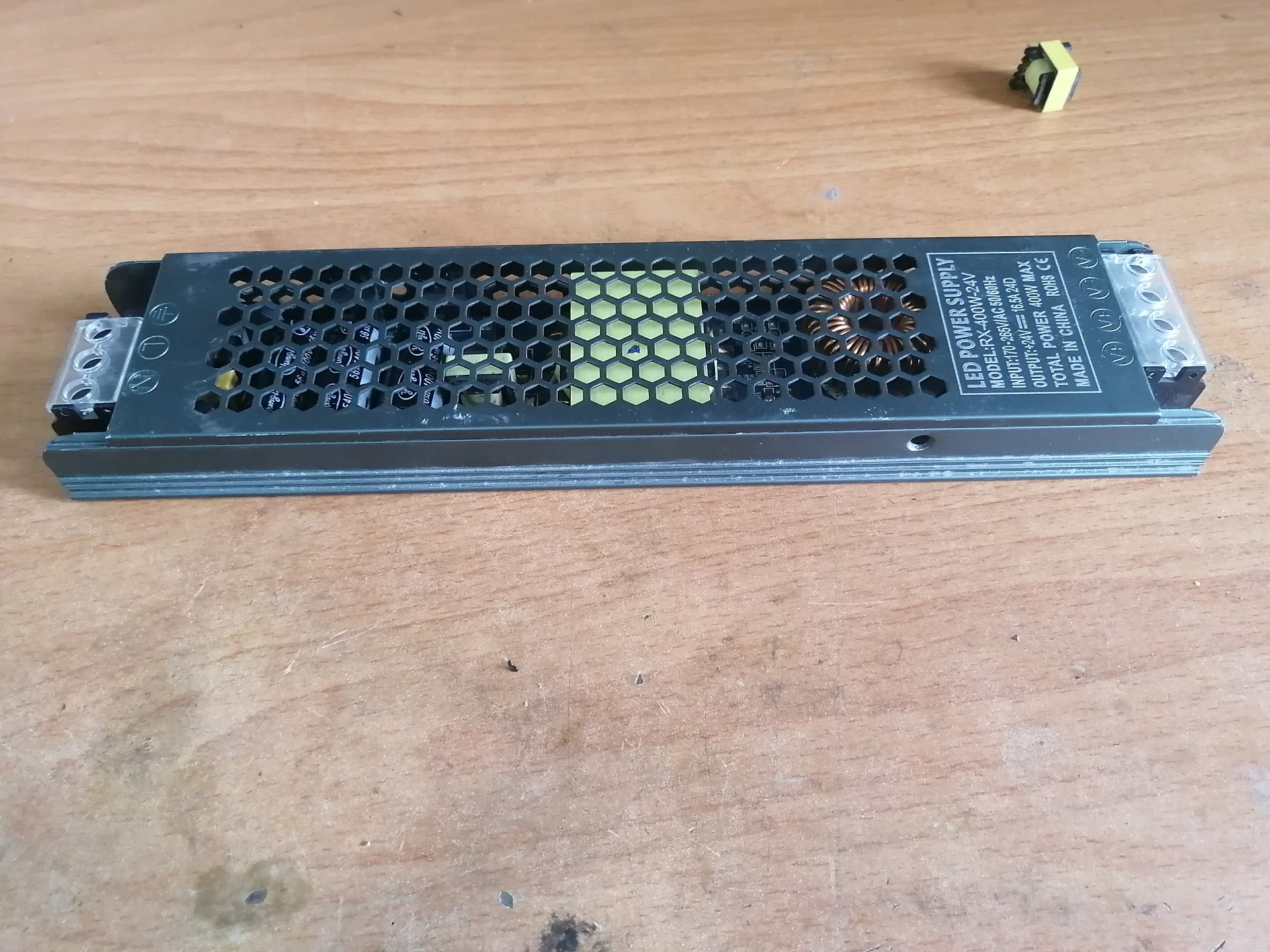

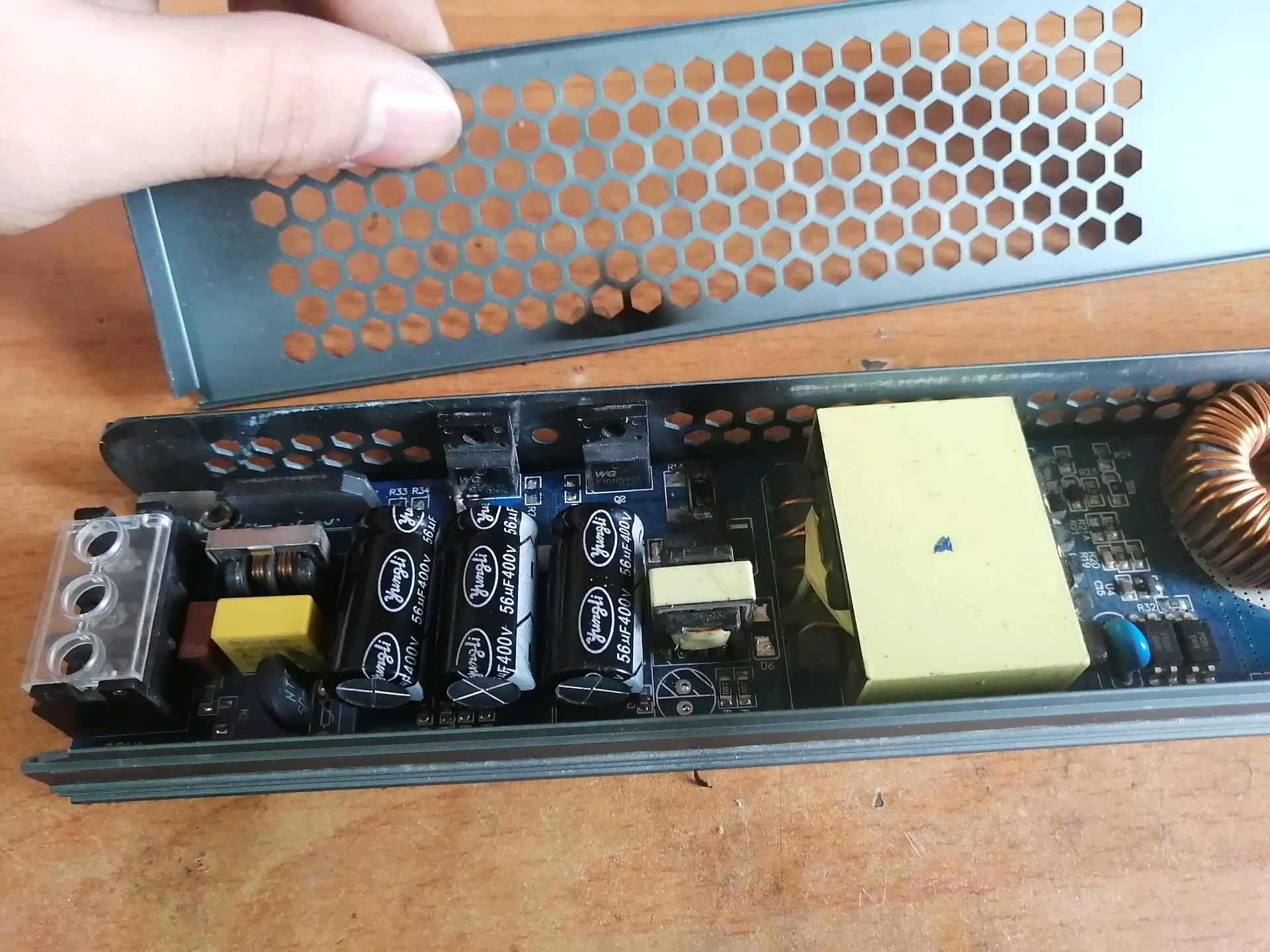

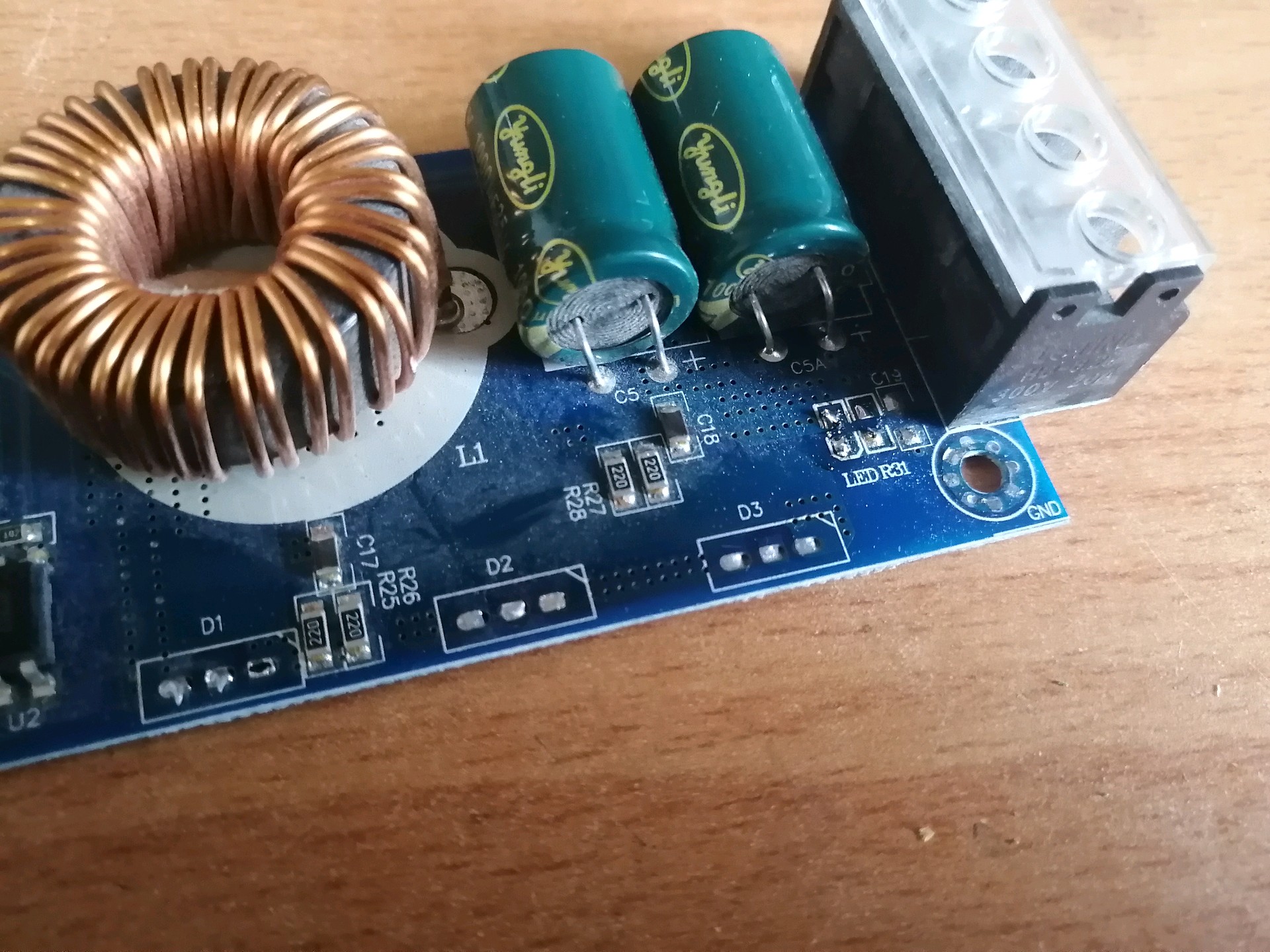

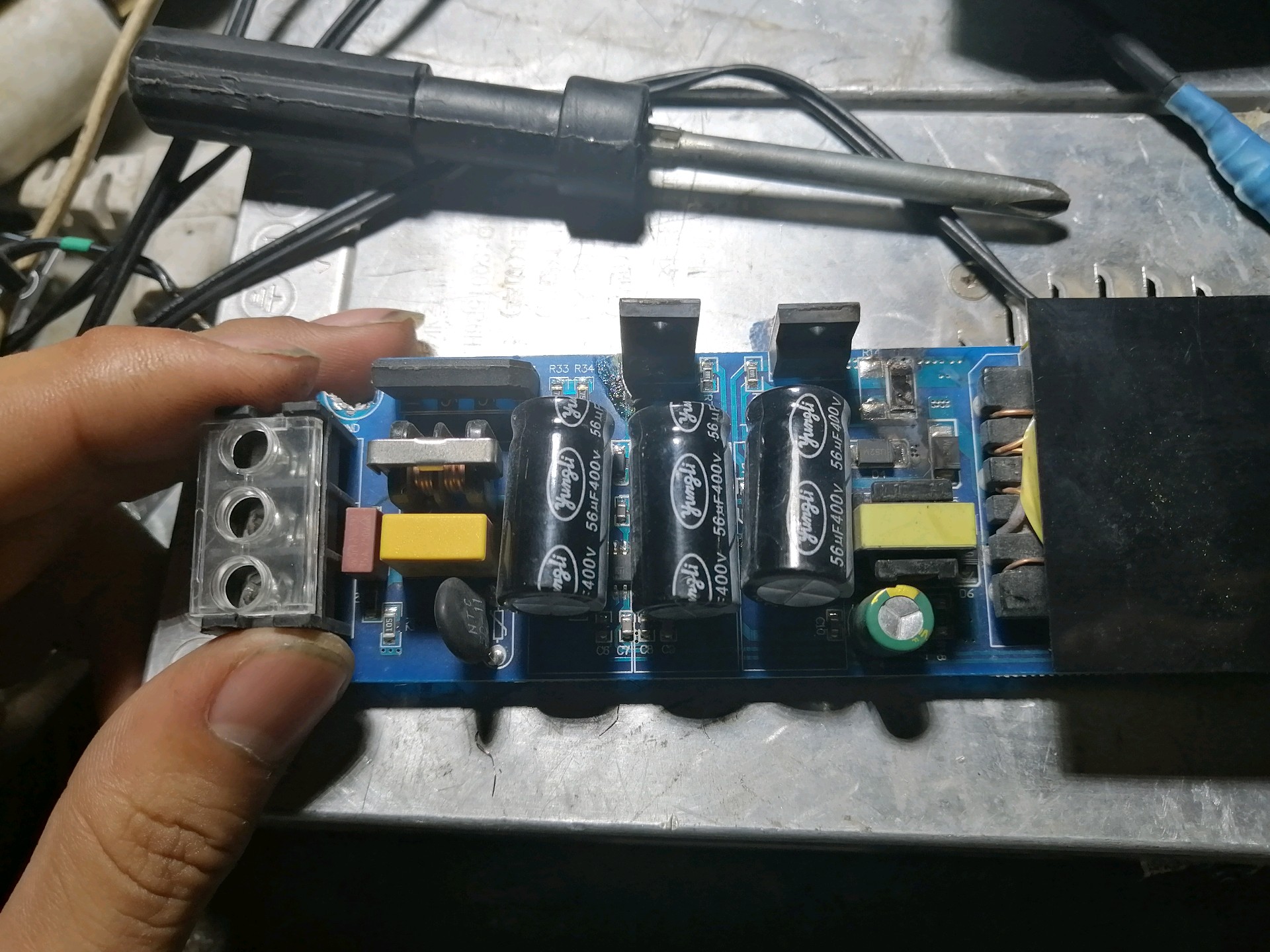

下面是这个电源修好的最终样子

至此维修完成！！！
