【MolunSmartHome】萤火工场CEK8902-S905D3_V3开箱与V1对比
原创 精华 发布时间:2023/03/28 21:18
版块:
开源硬件 萤火工场
简介:萤火工场CEK8902-S905D3_V3开发板测评之开箱篇

萤火工场CEK8902-S905D3_V3开发板测评——开箱篇

——

非常荣幸能参与本次萤火工场CEK8902-S905D3开发板V3版本的测评!之前的直播活动中有幸体验到了V1版本,本次测评将会对V3与V1版本进行对比测评。

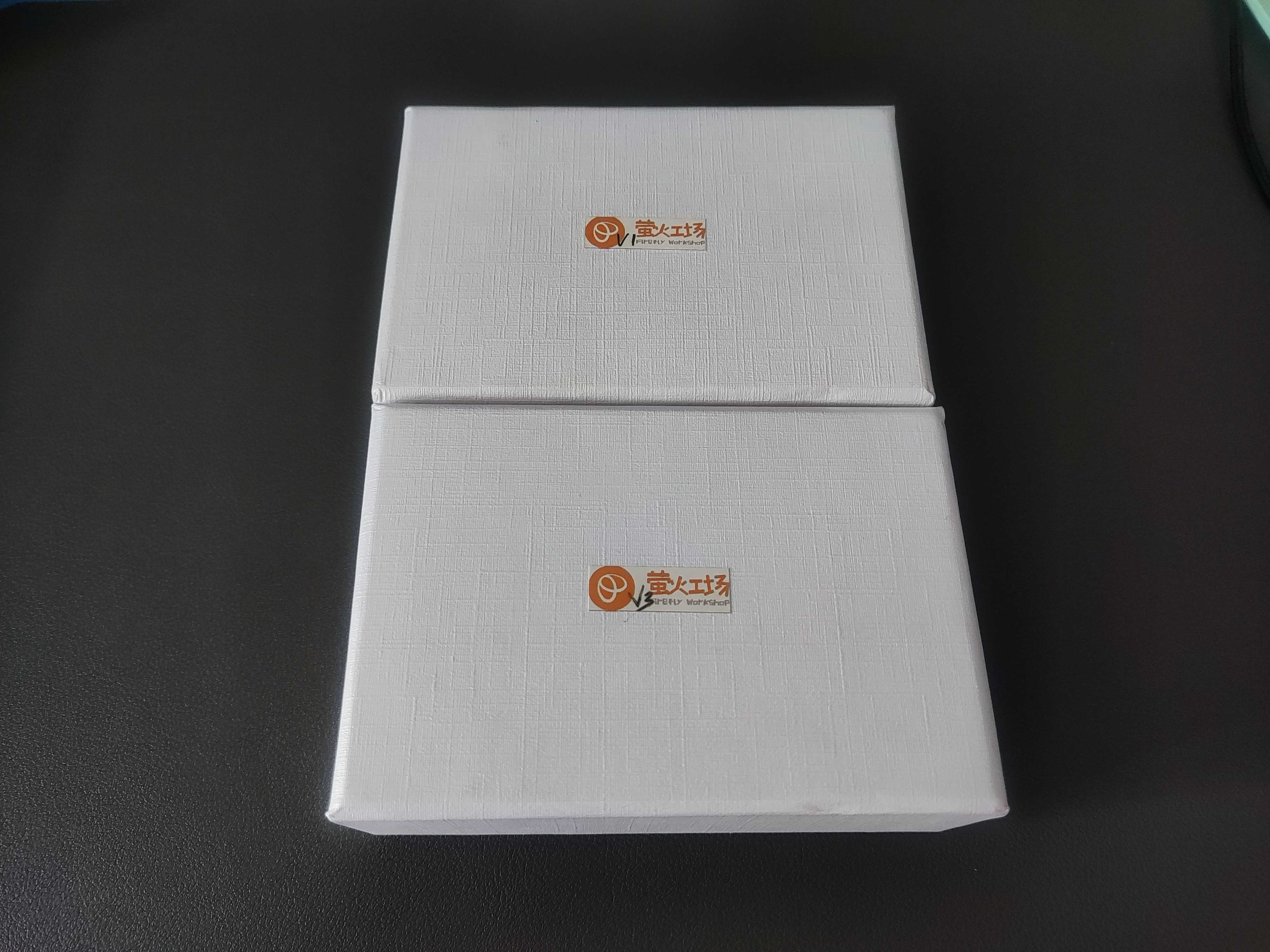

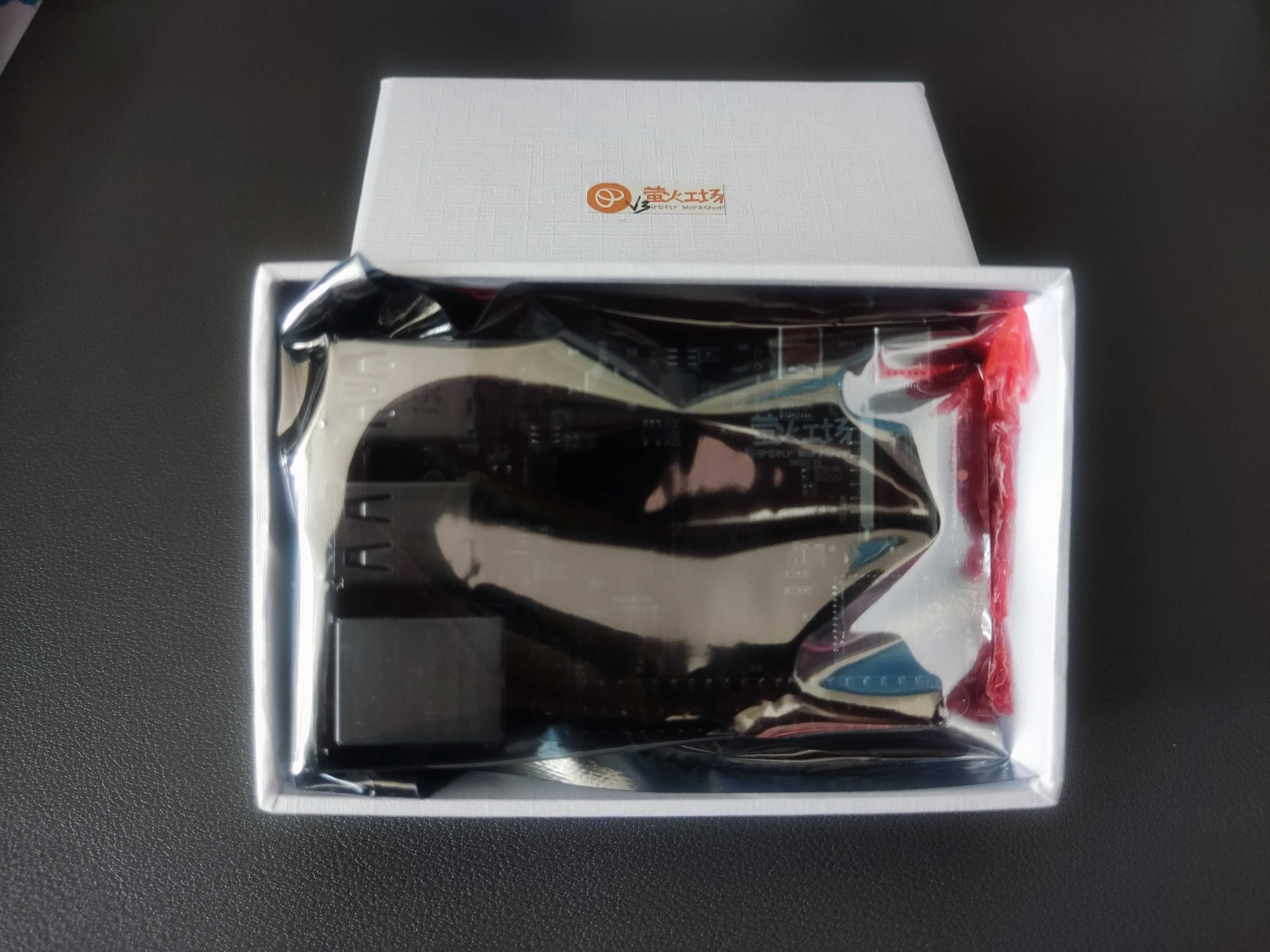

包装方面没有什么异同,都是同款白色简洁的包装盒,内部静电袋与气泡袋包裹。

——

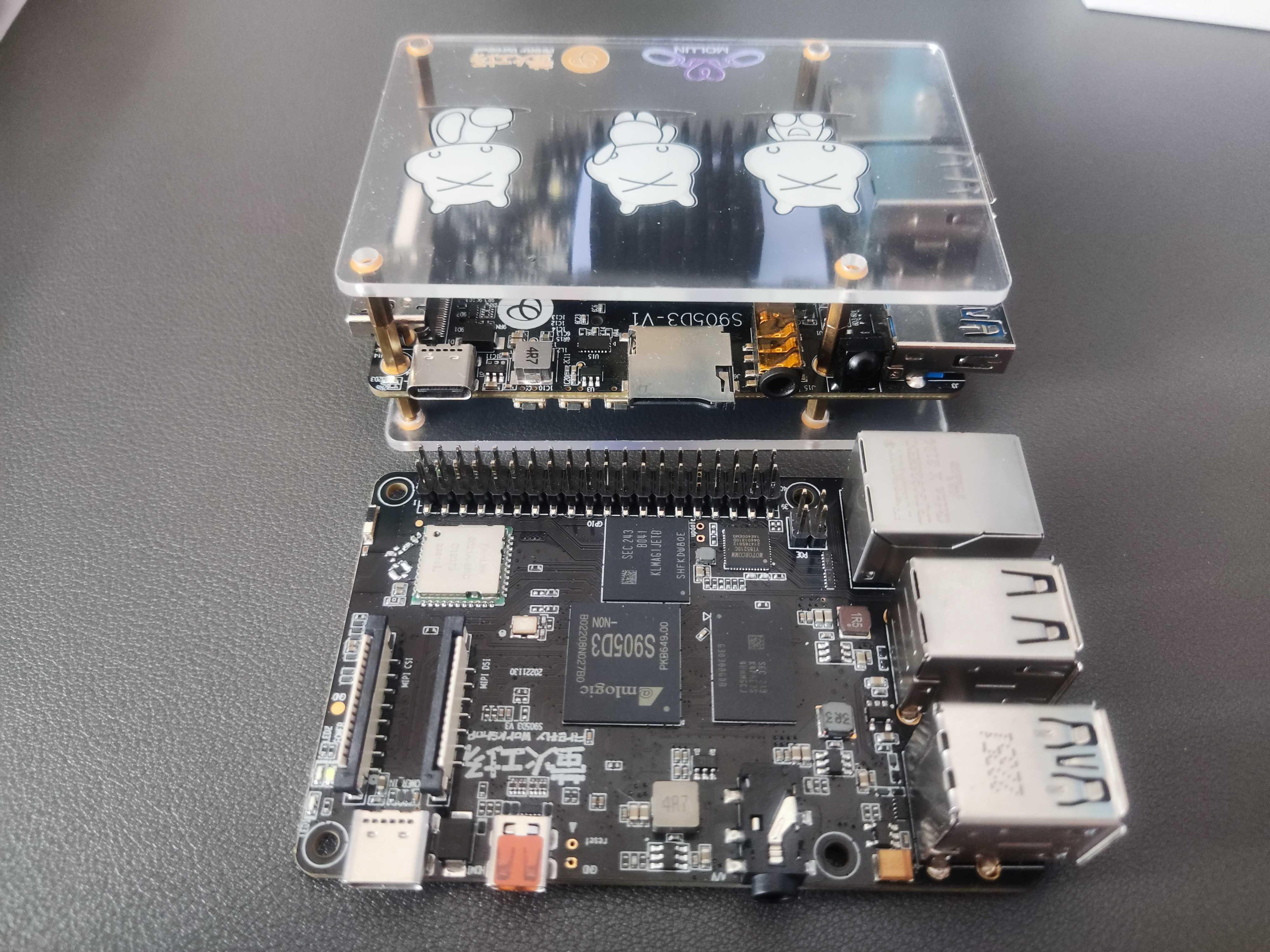

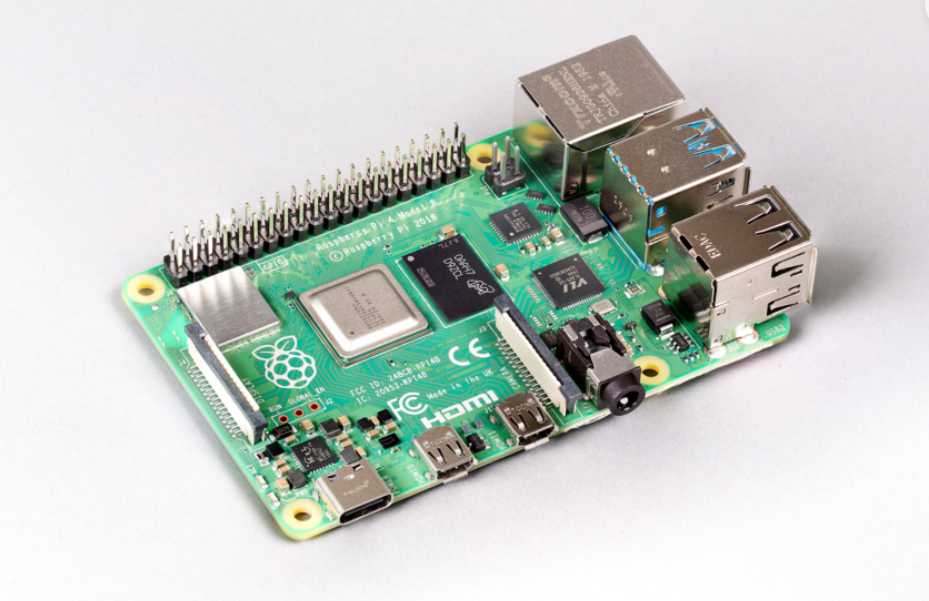

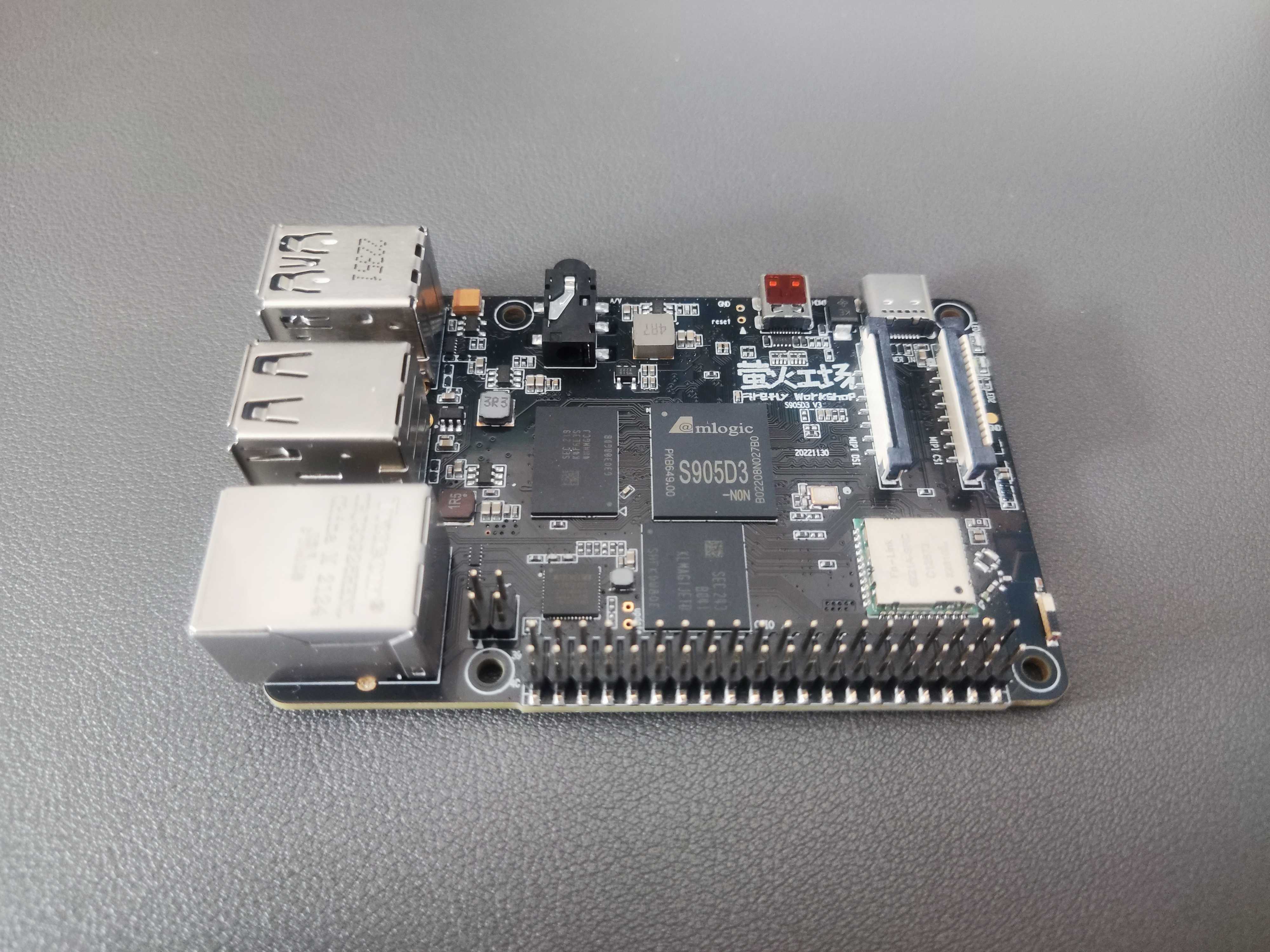

上面是V3版本,中间是V1版本,下面是树莓派4B。

最直观的差异方面是:

V3版本为3个USB 2.0接口+1个USB 3.0接口,V1版本则少一个USB 2.0接口;

V3版本视频接口由V1的标准HDMI接口换成了MicroHDMI接口,同树莓派4B一样。

V3版本WIFI模组焊接了板载陶瓷天线,V1版本中则需要外接天线,否则信号很差劲。

V3版本同树莓派4B接口的兼容方面感觉比V1更好,增加了POE供电排针。

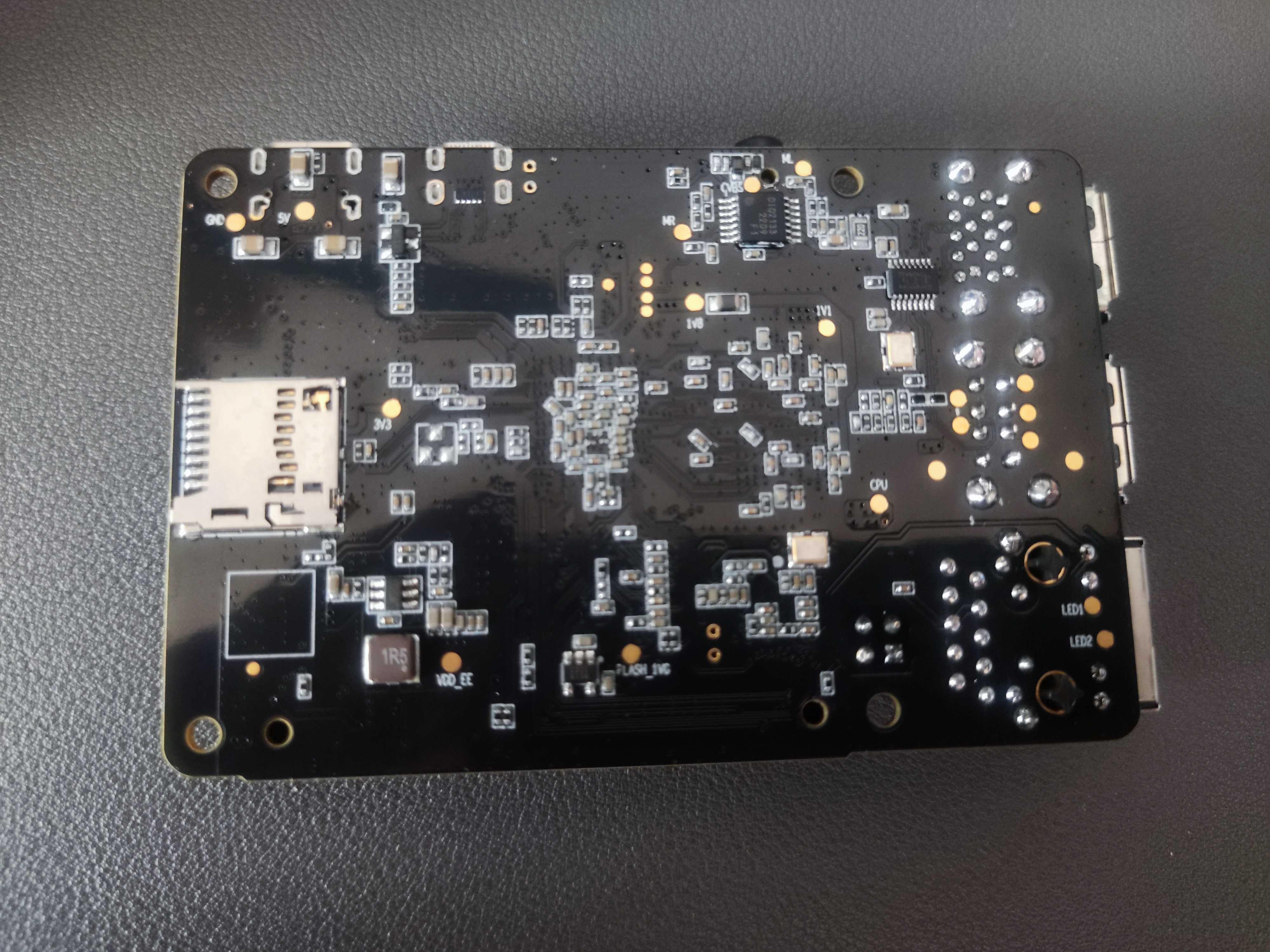

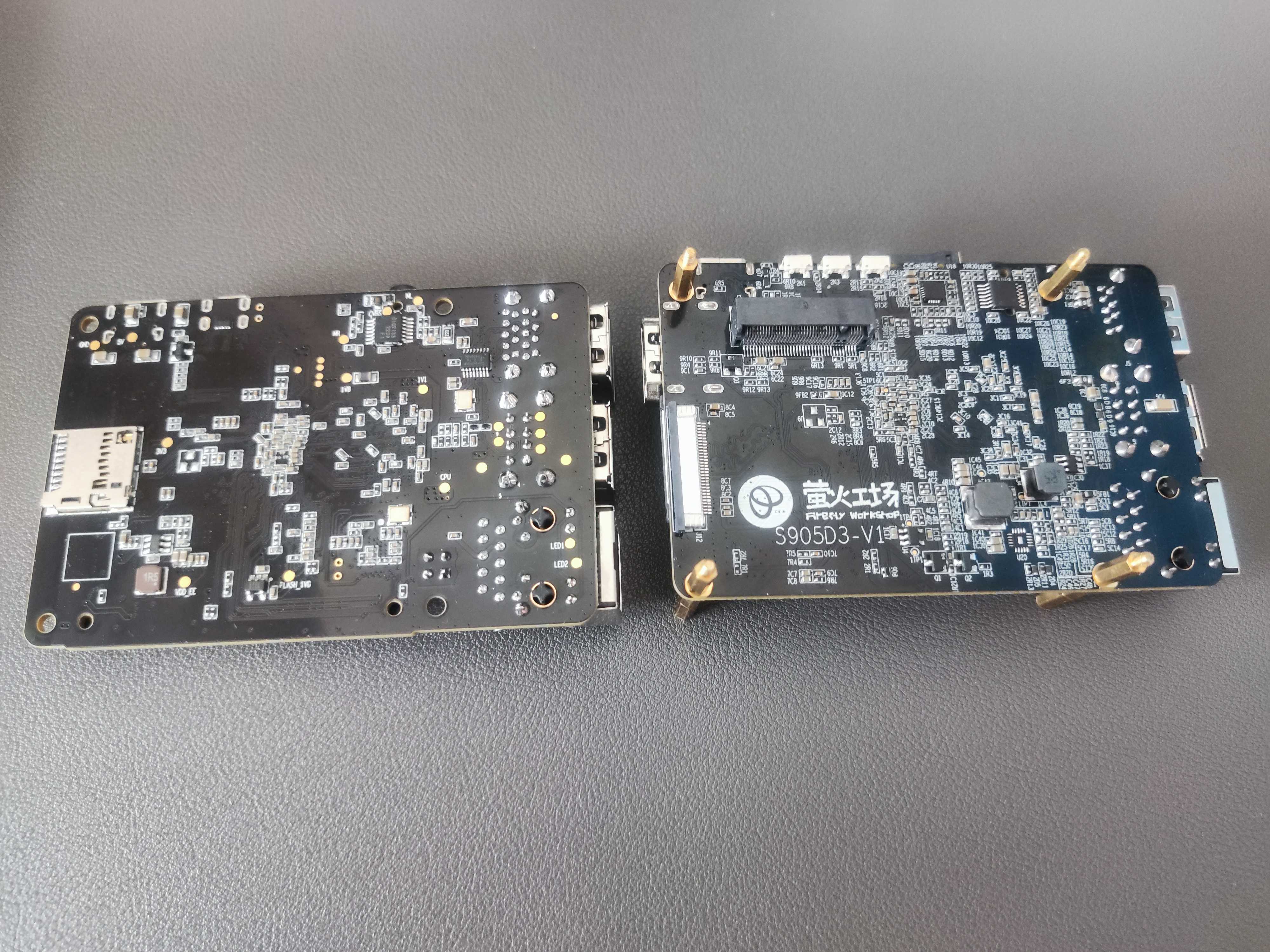

屏幕连接座的封装形式和位置,进行了调整,TF卡座的位置也进行了调整,V3版本放置到了背面。

V3版本中移除了红外接收头。

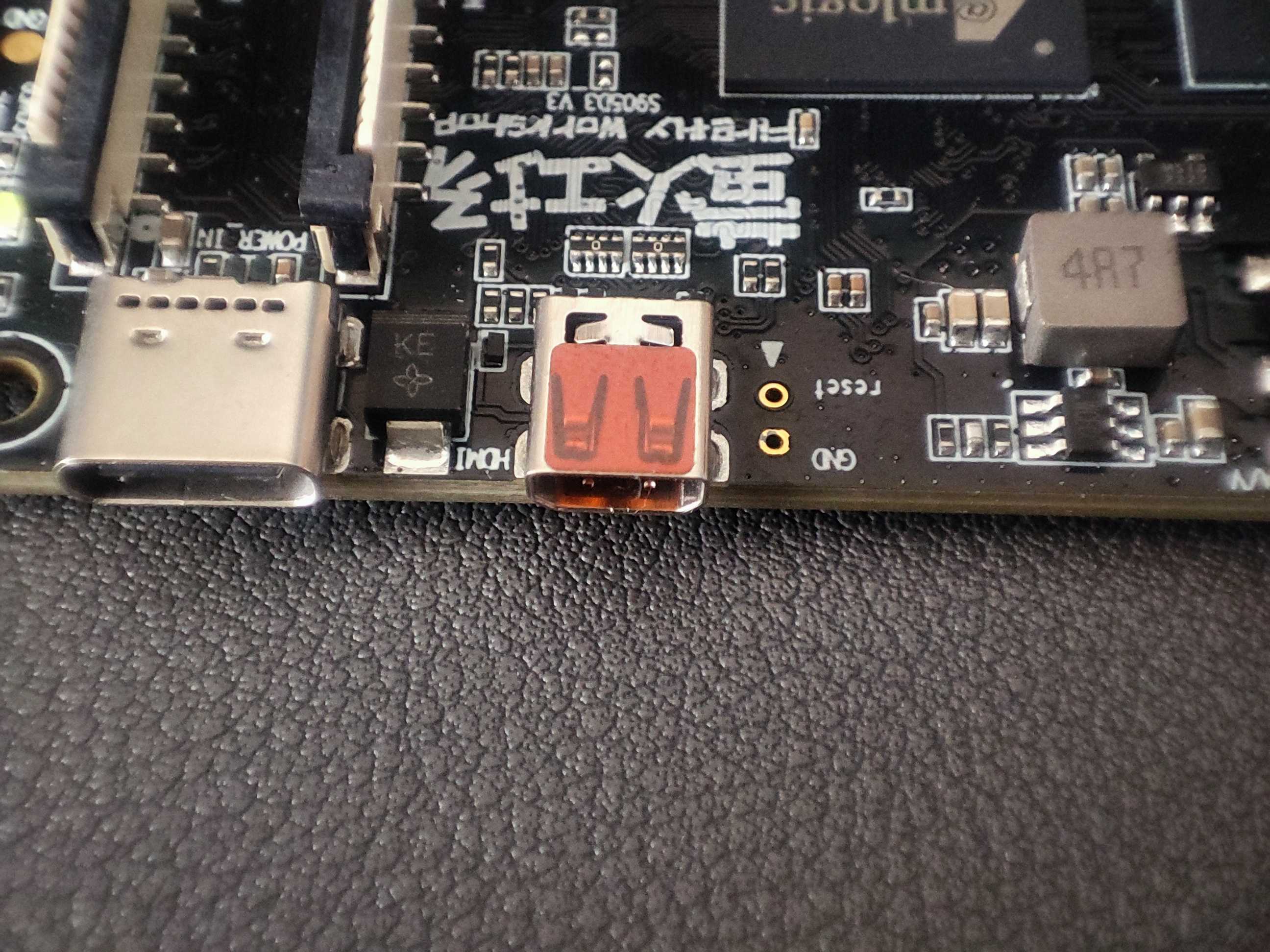

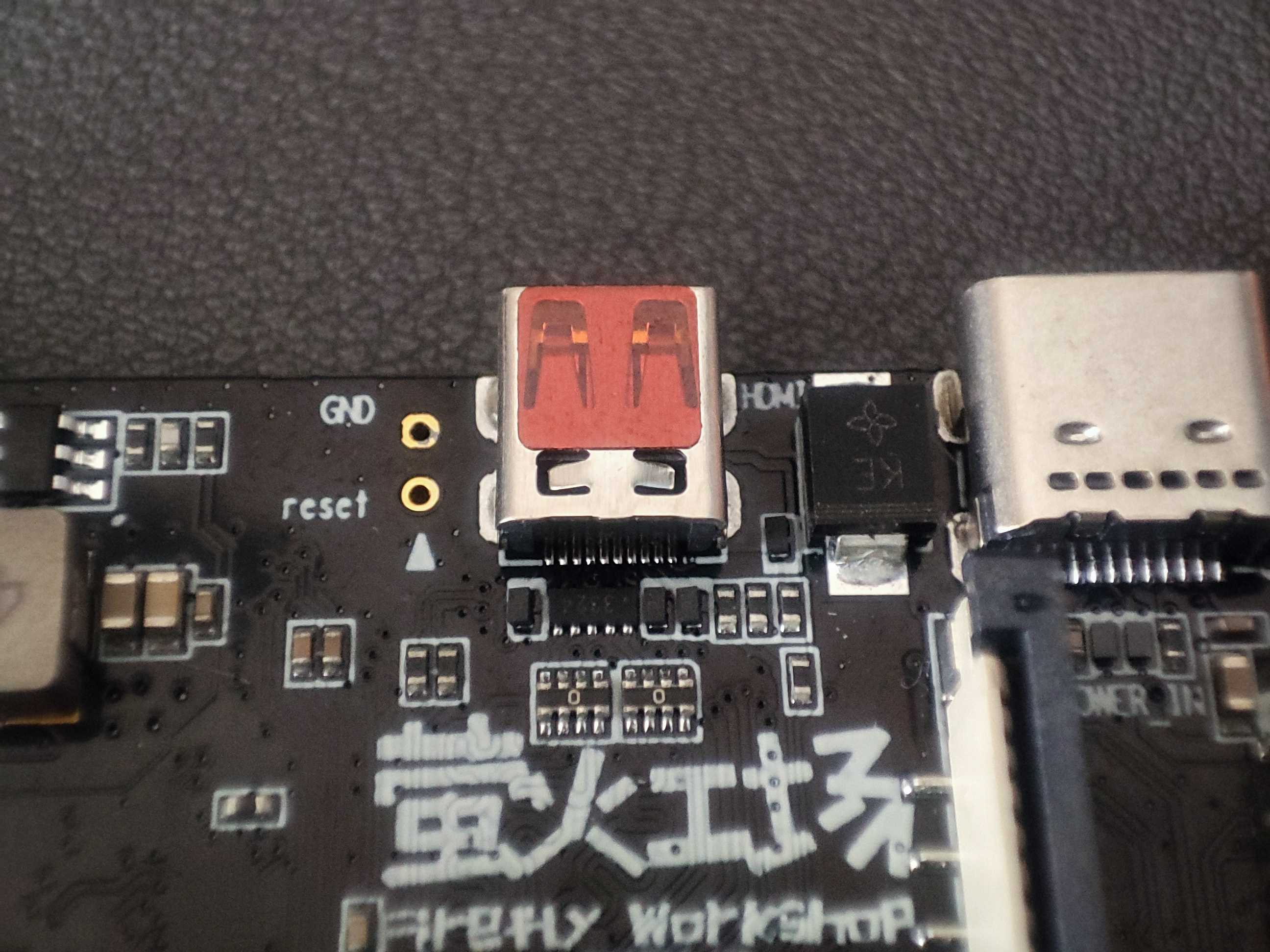

V1版本中有3颗按键,分别是Reset键、Fuction 键、Power 键,V3版本中未设置按钮,却预留了用于Reset、update的焊盘,短接update进入烧录模式。V1版本通过长按Power 键可以进入烧录模式,也可以短接其中两个焊盘,具体方式请查看我的上一篇分享【MolunSmartHome】萤火工场CEK8902-S905D3_V1开发板折腾记1

——

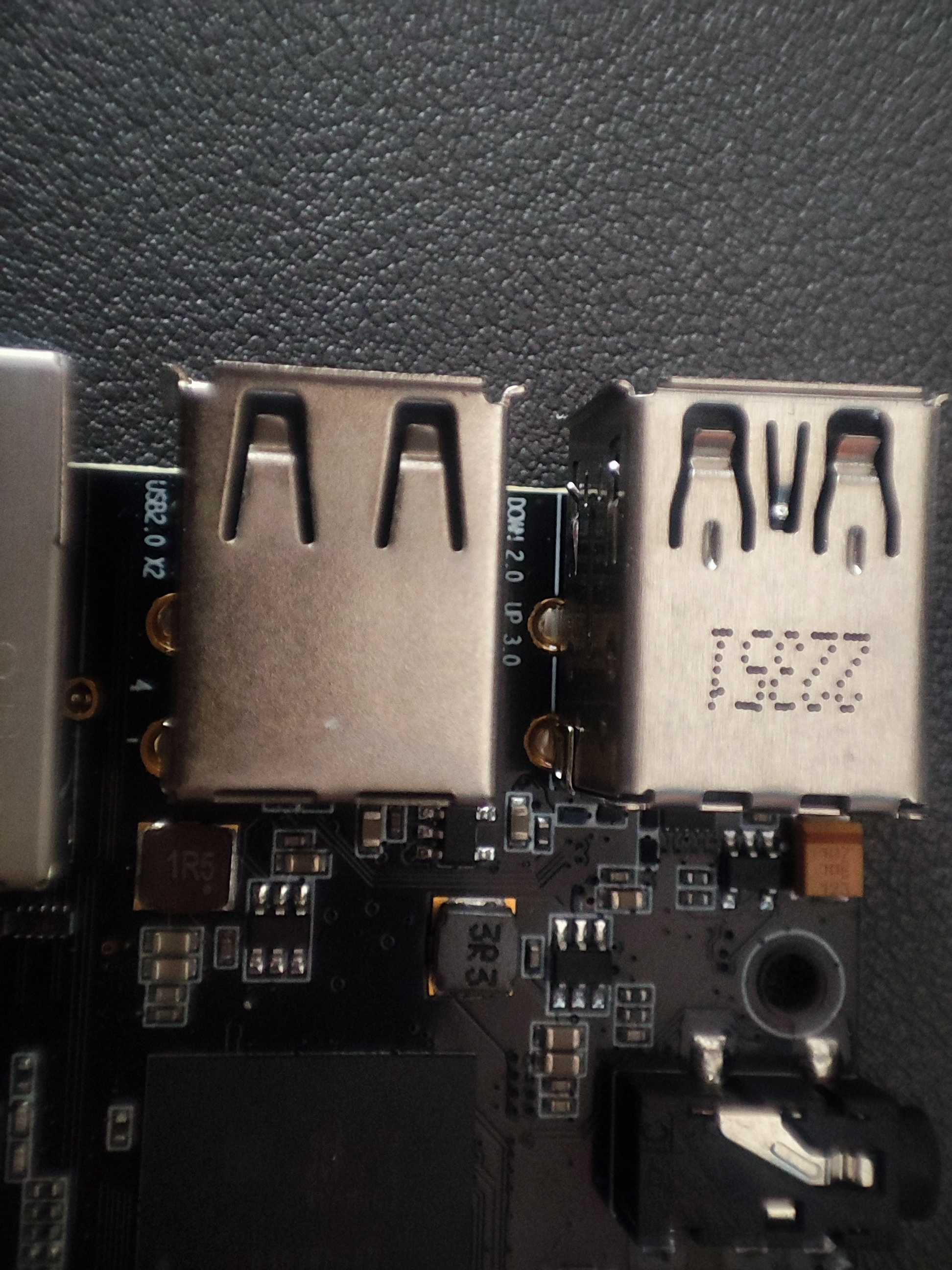

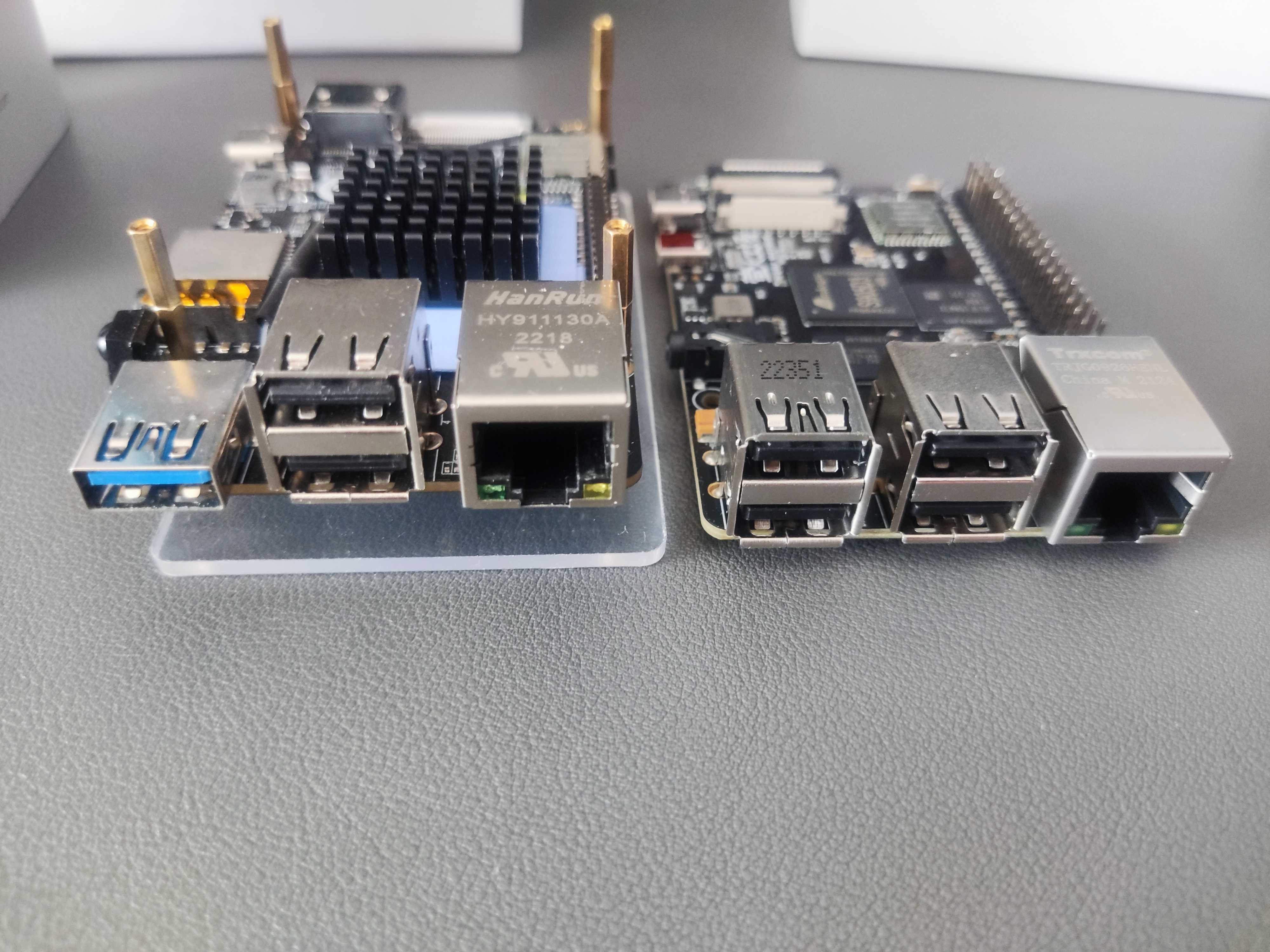

右侧上方为USB 3.0接口,其余为USB 2.0

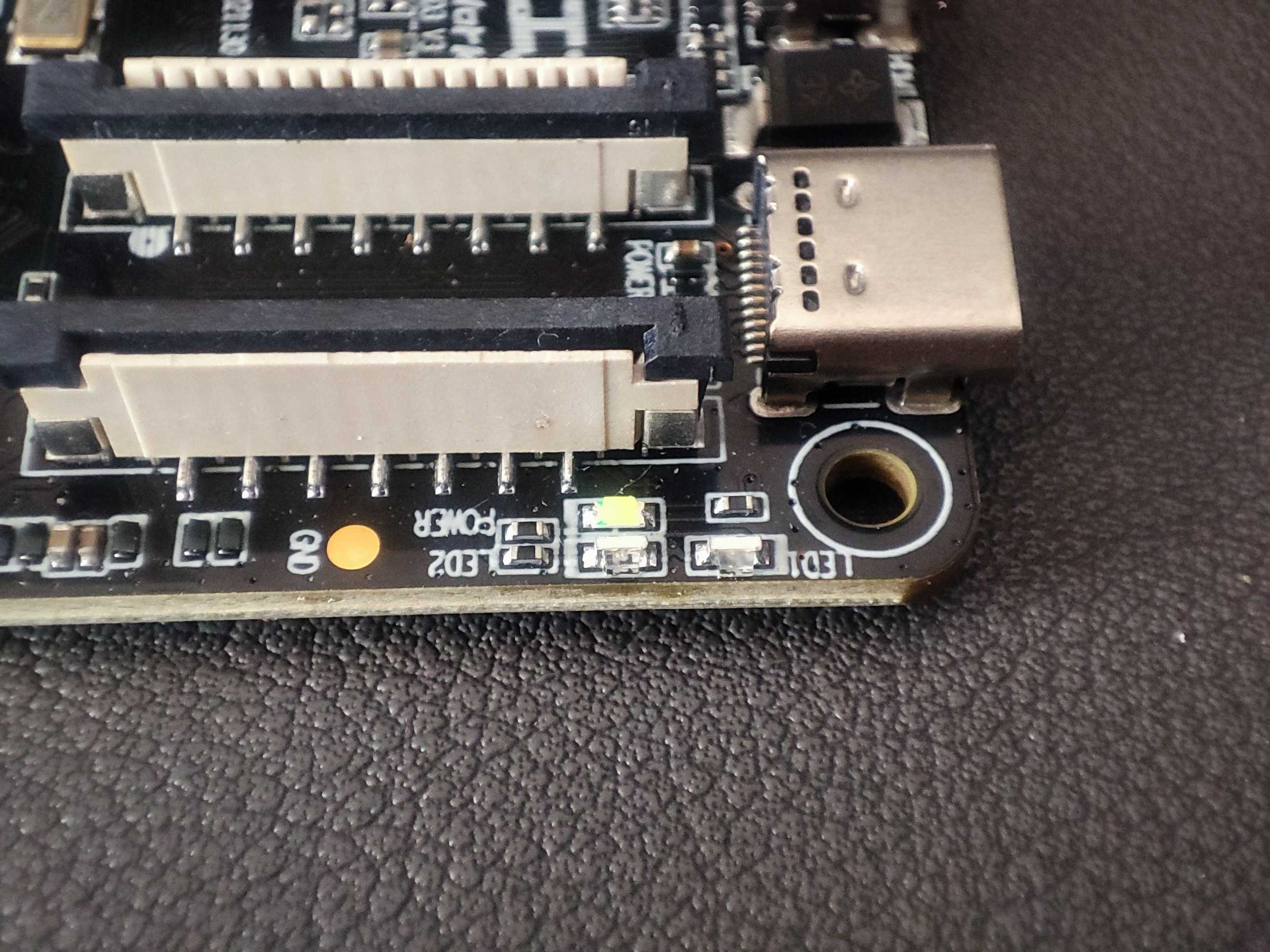

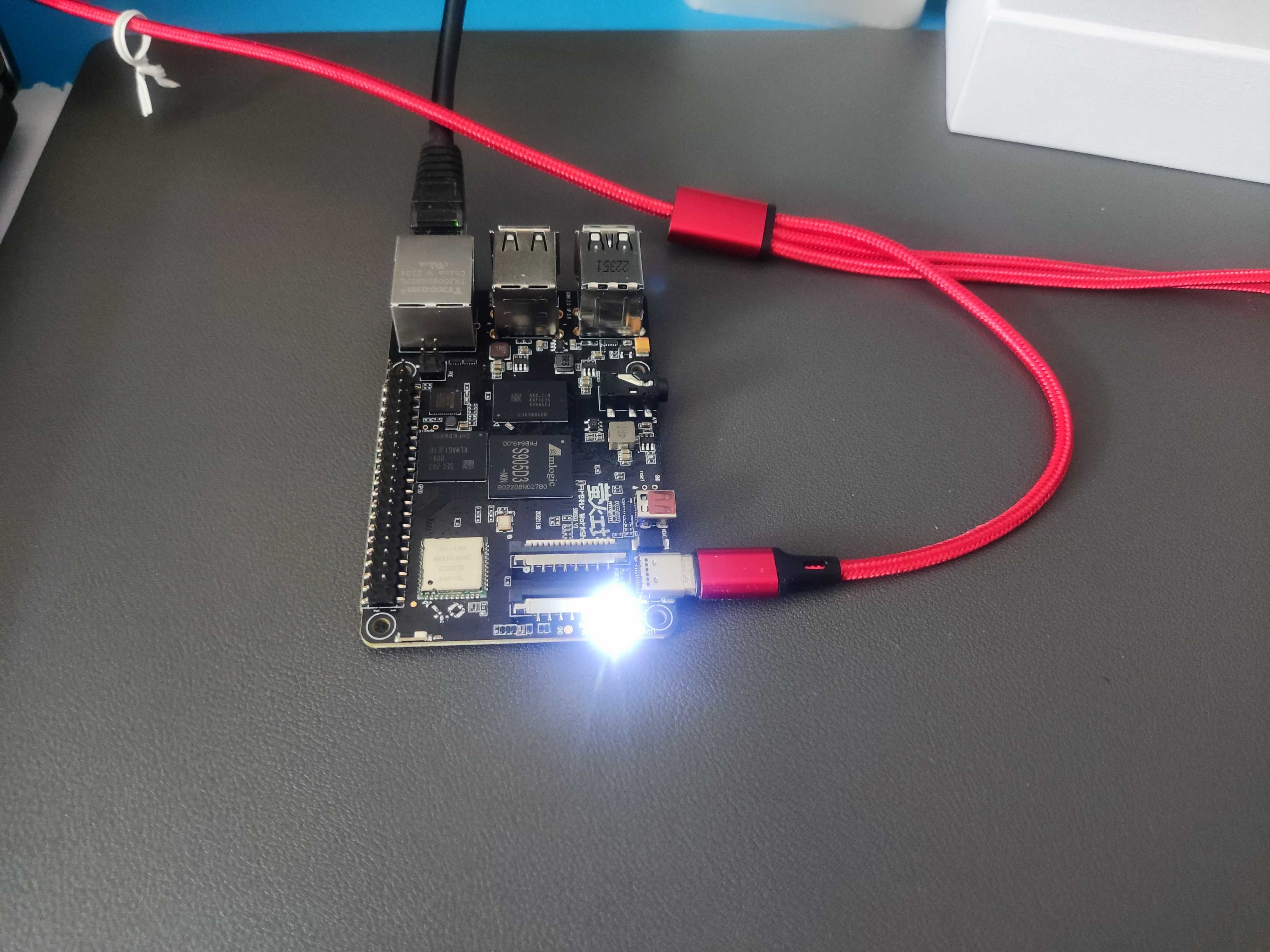

侧贴了2颗LED,右侧的为红色,上电后微红,左侧的未进入系统暂未知。看起来黄黄的LED为电源指示灯,白光超亮,亮瞎眼那种🤭

板载天线,比较贴心。V1版本中需要自己购买天线,我买的天线很容易从座子上脱落,感觉不是很好。

这里排针处不知道是我这块板个例还是有意为之,40Pin排针座子突出了一块,总感觉怪怪的。

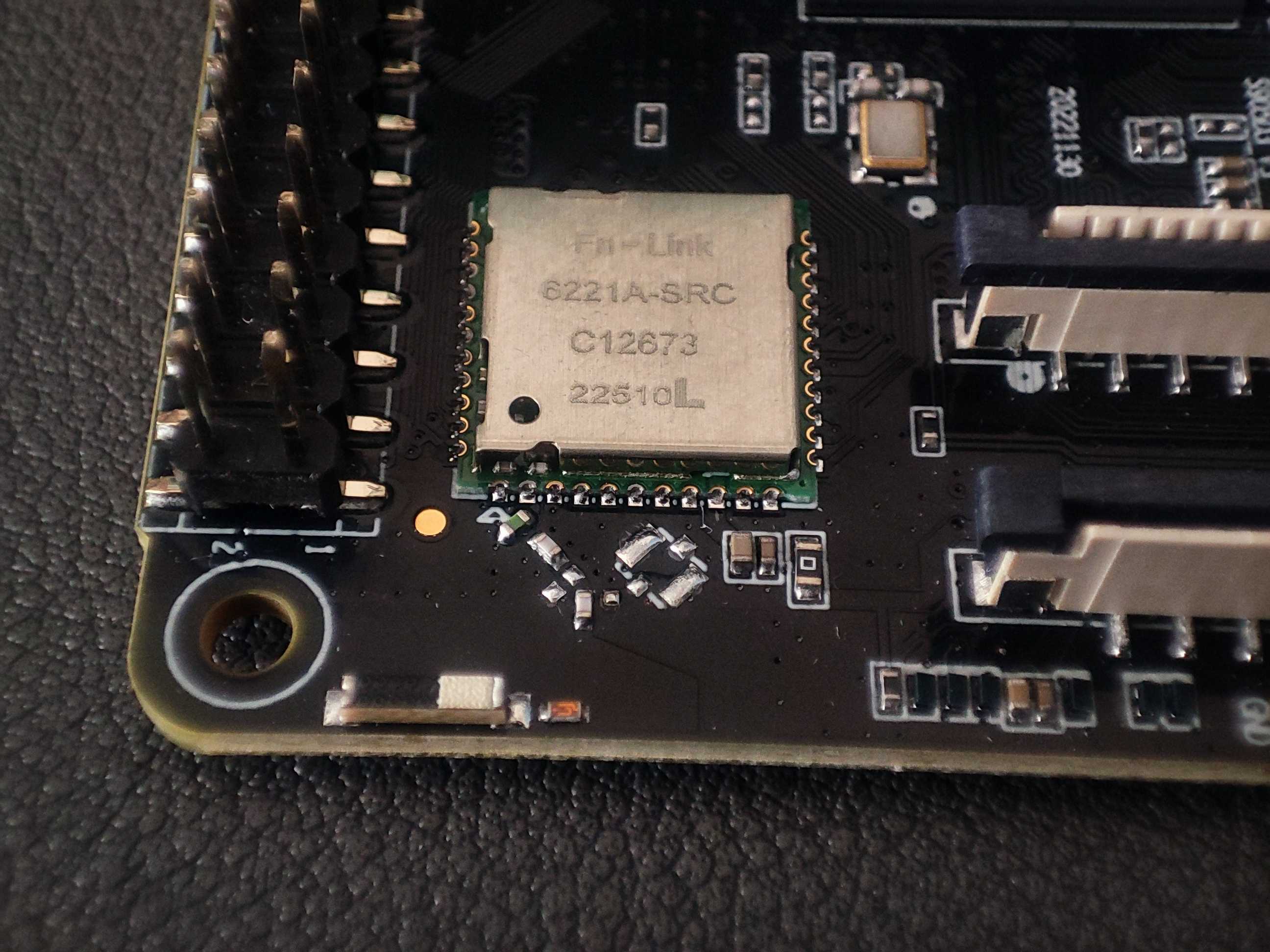

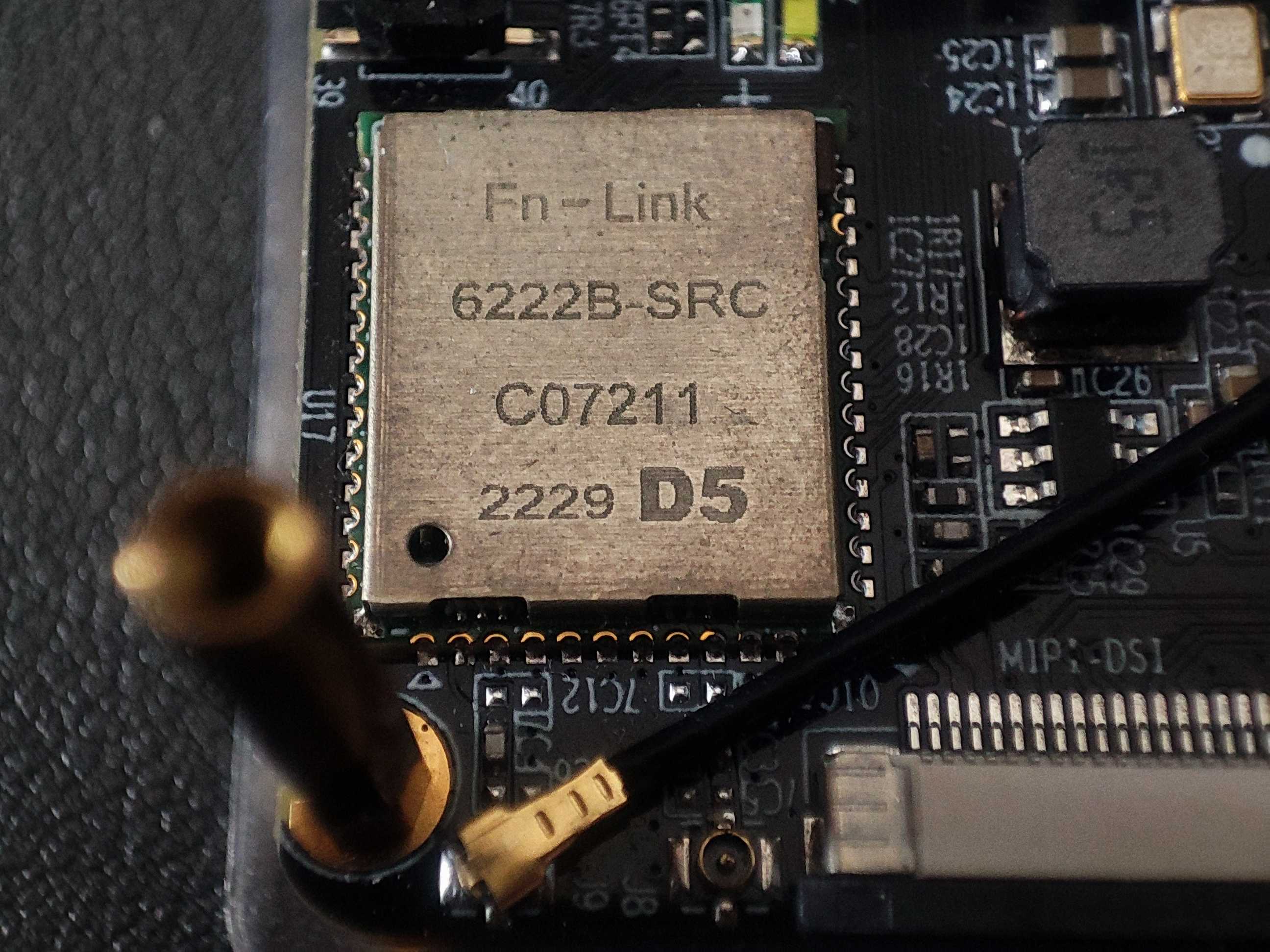

另外两者采用的WIFI模组也是不同的型号,V3版本为Fn-Link的6221A-SRC,V1版本为6222B-SRC

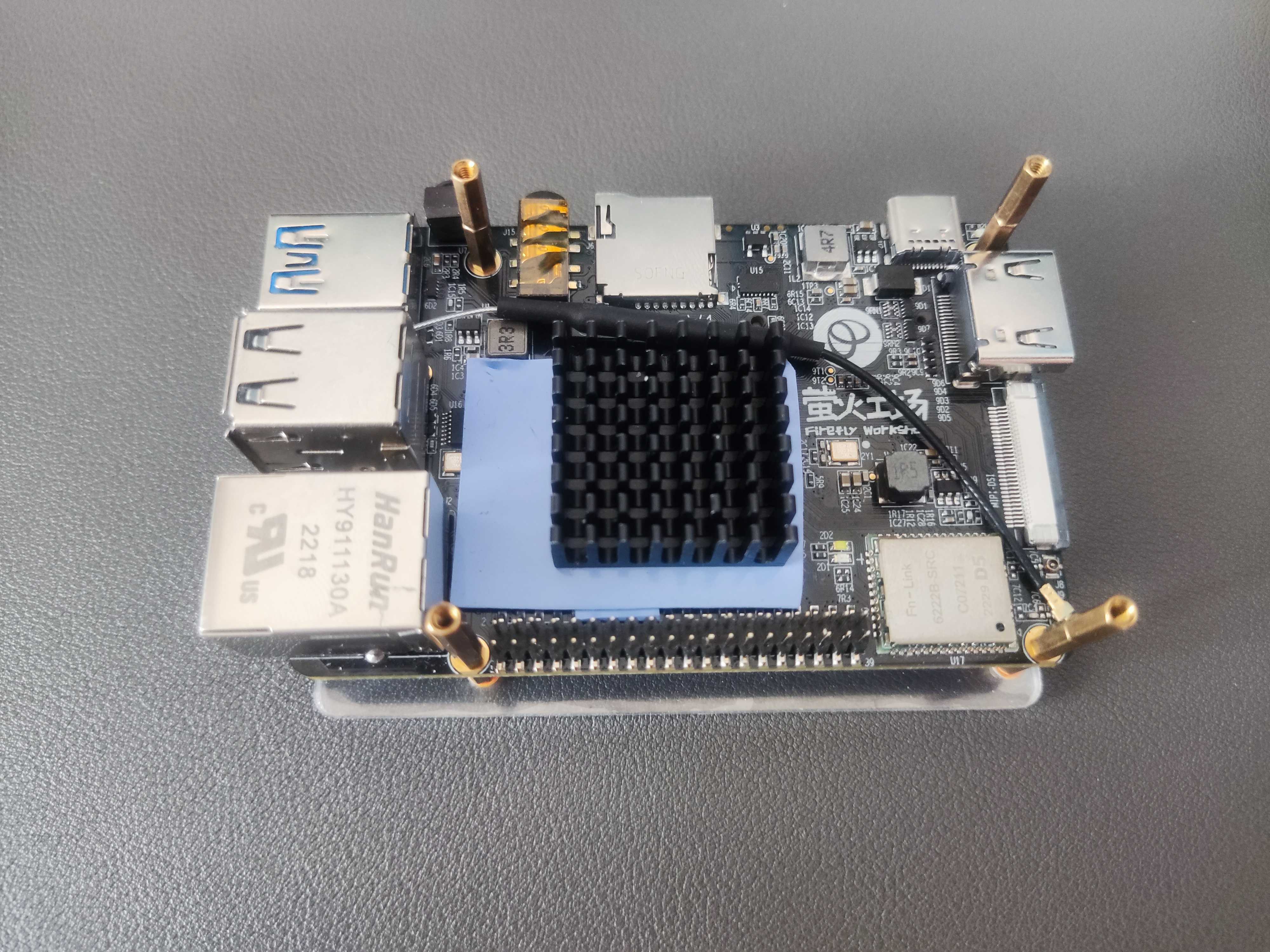

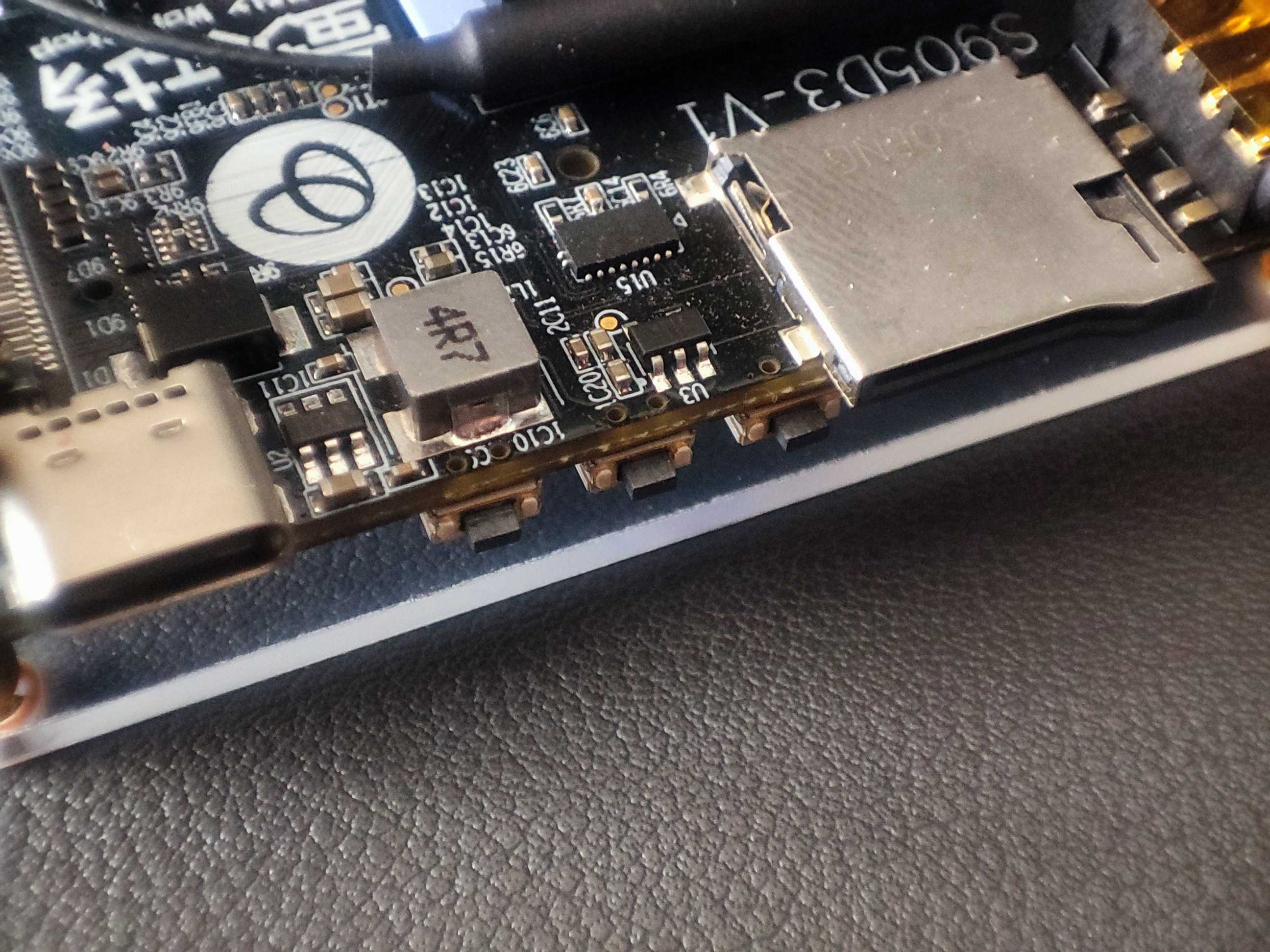

V1版本按钮与TF座子展示

——

——

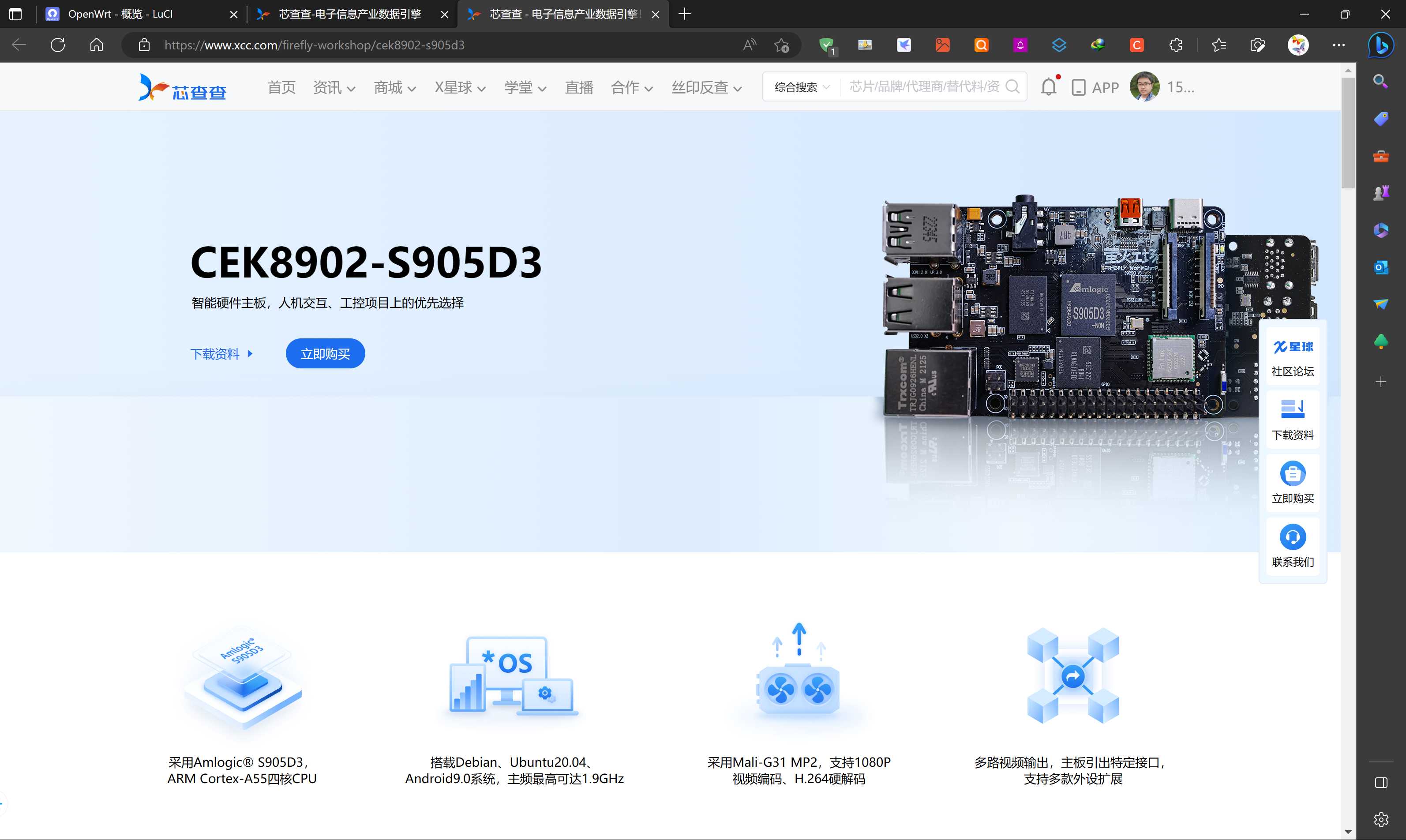

官方相关数据展示

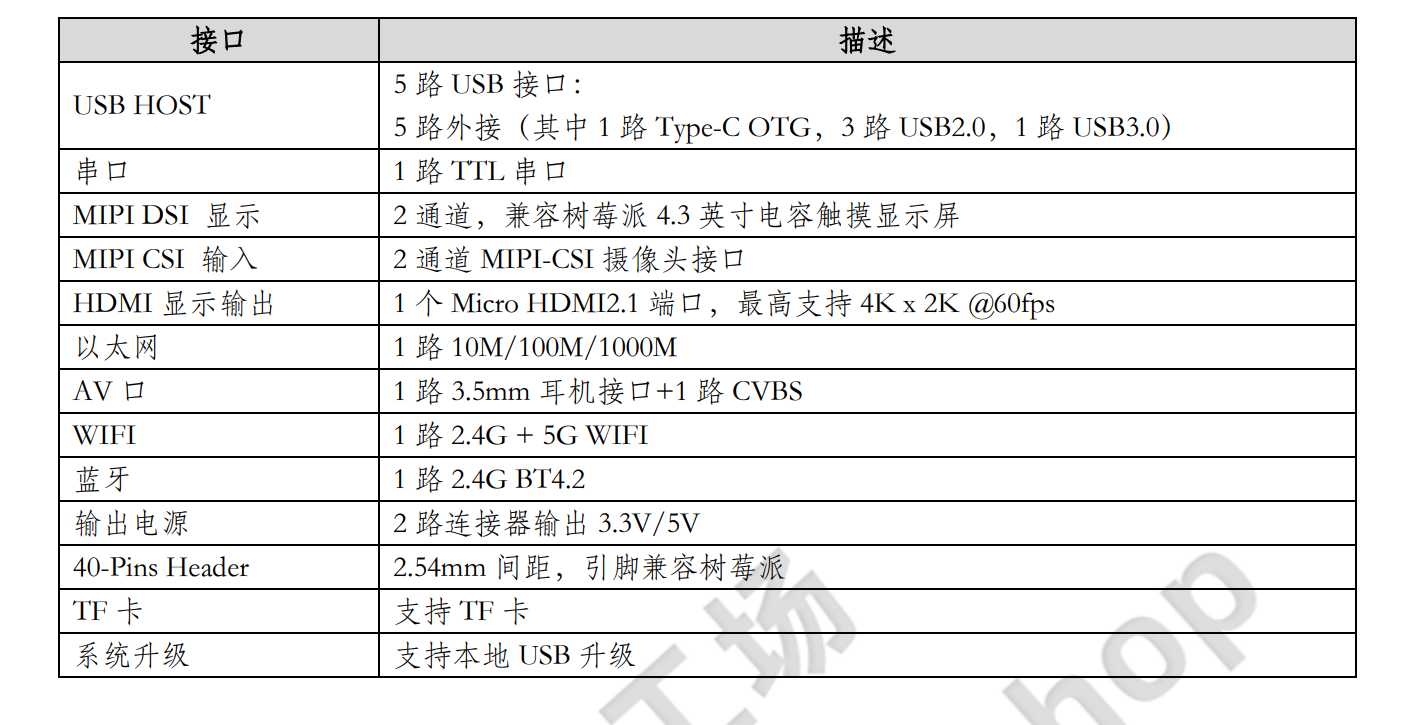

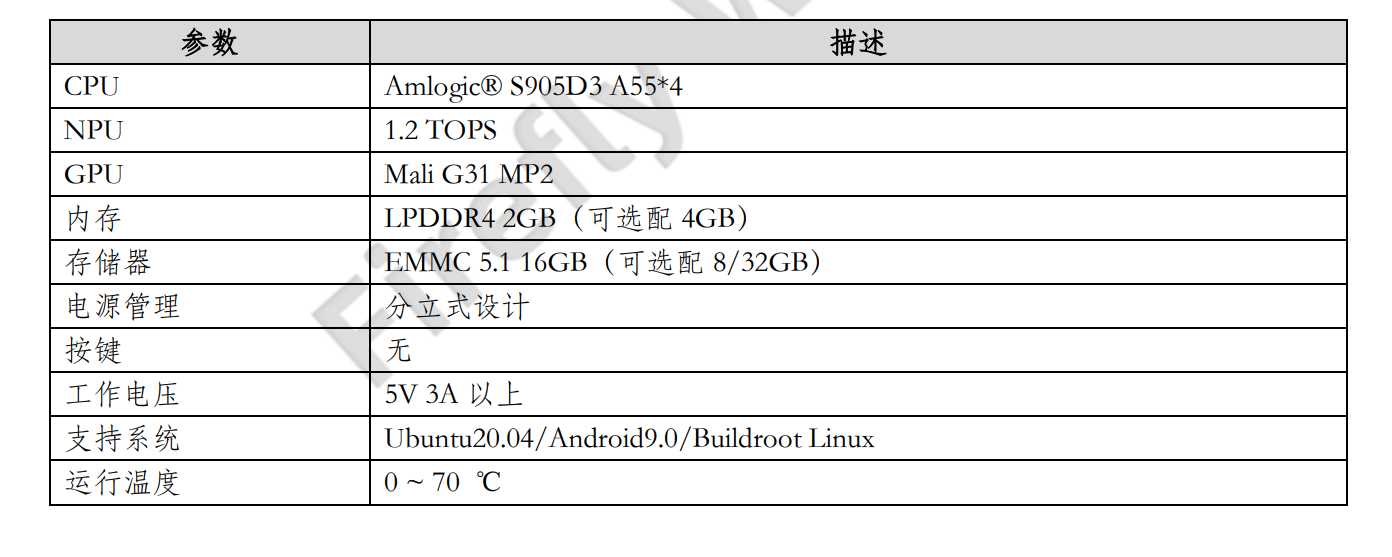

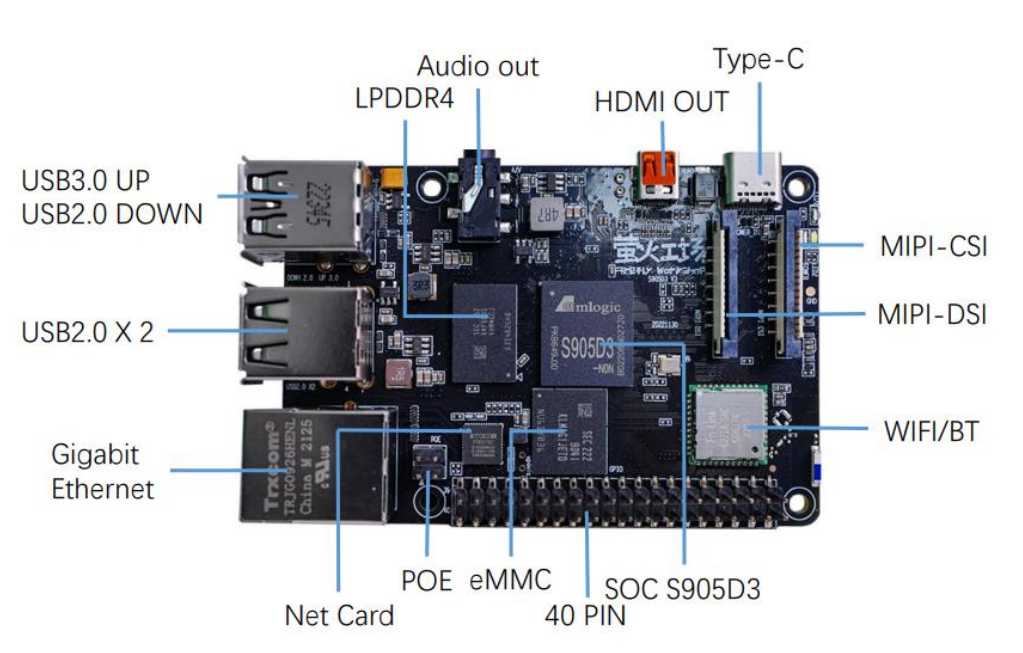

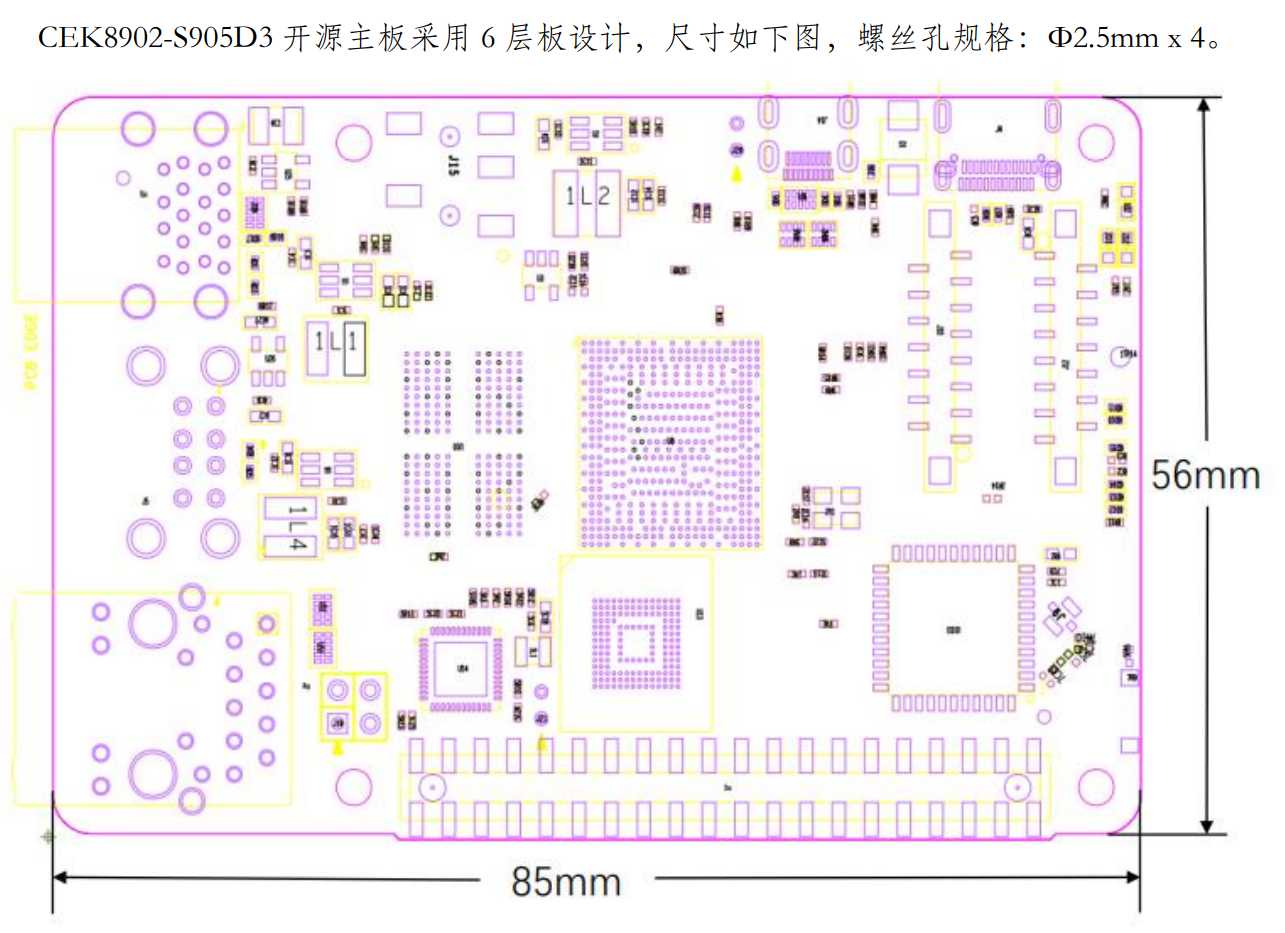

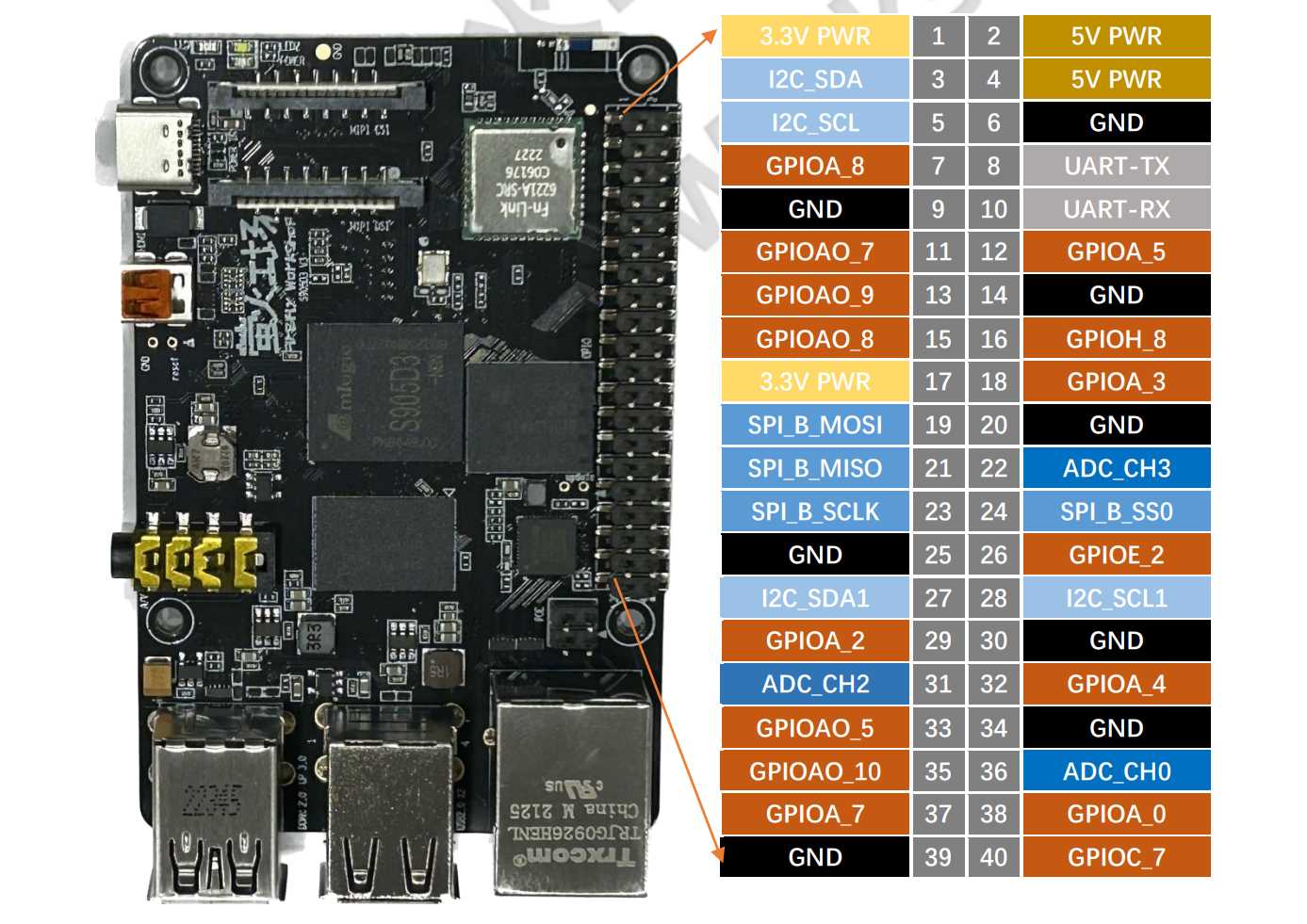

V3版本性能参数与接口描述

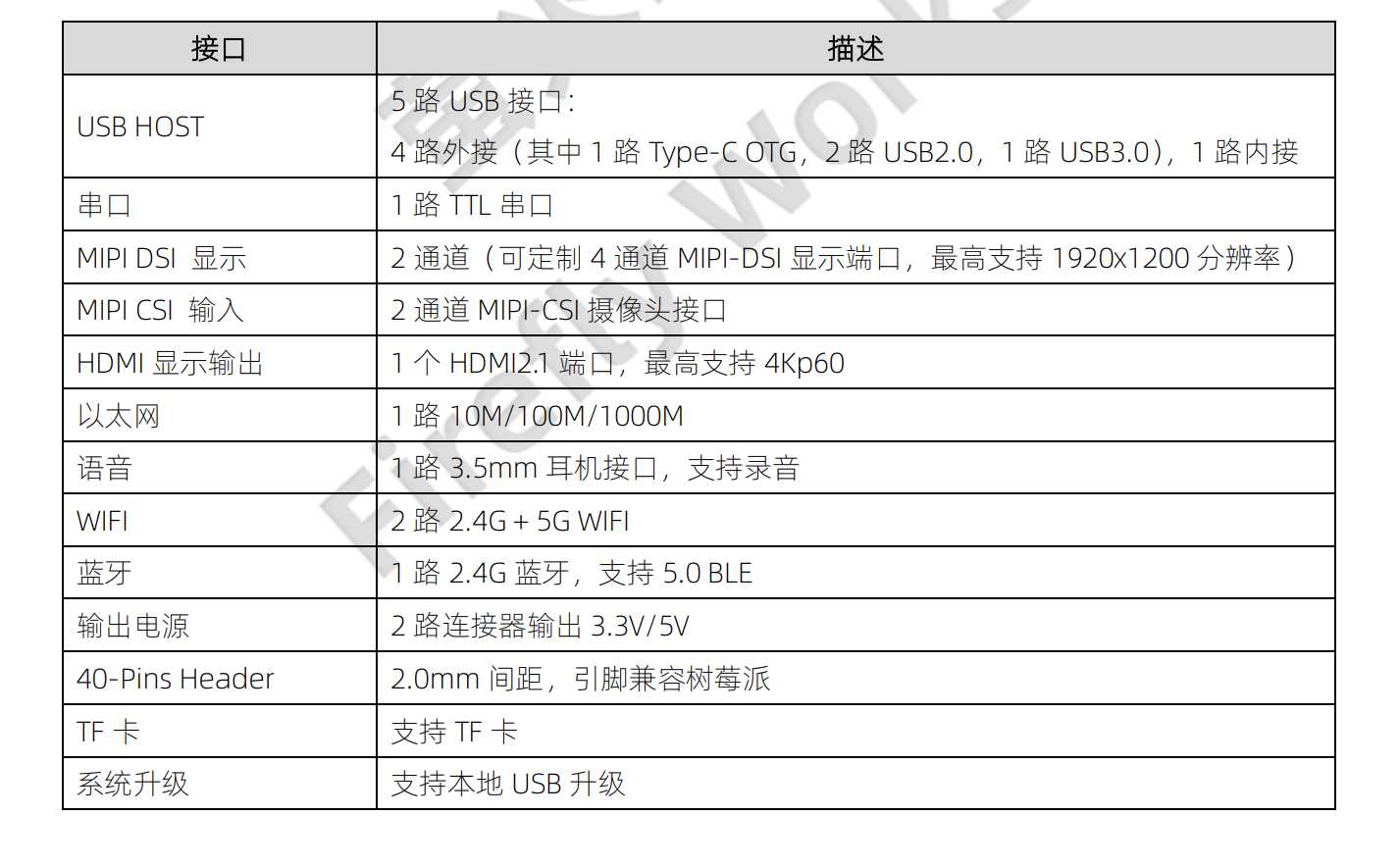

V1版本性能参数与接口描述

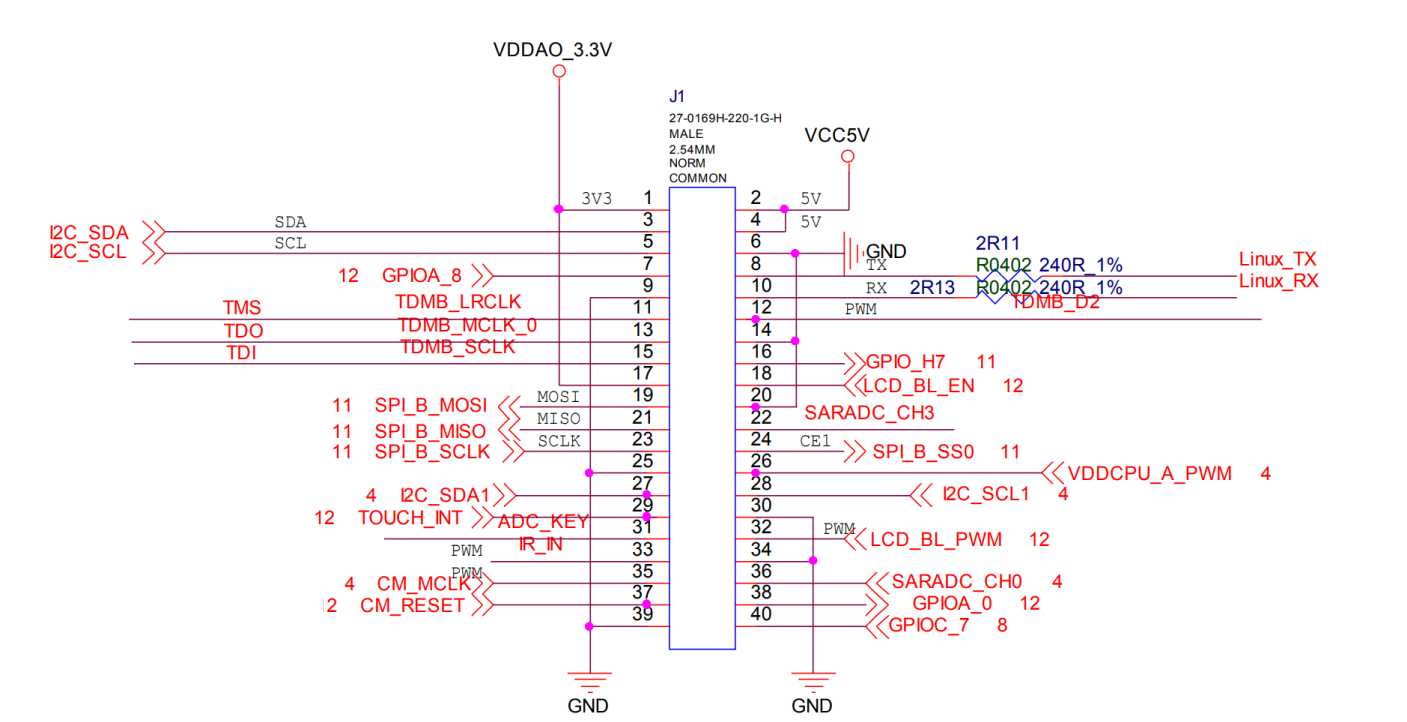

上述对比发现40Pin排针引脚间距有变化,V1 2.0mm间距,V3 2.54mm间距;另外WIFI/蓝牙模组的型号的更替,带来的变化是V3版本少了一路2.4G+5G WiFi 以及蓝牙规格由5.0 BLE变为 BT 4.2

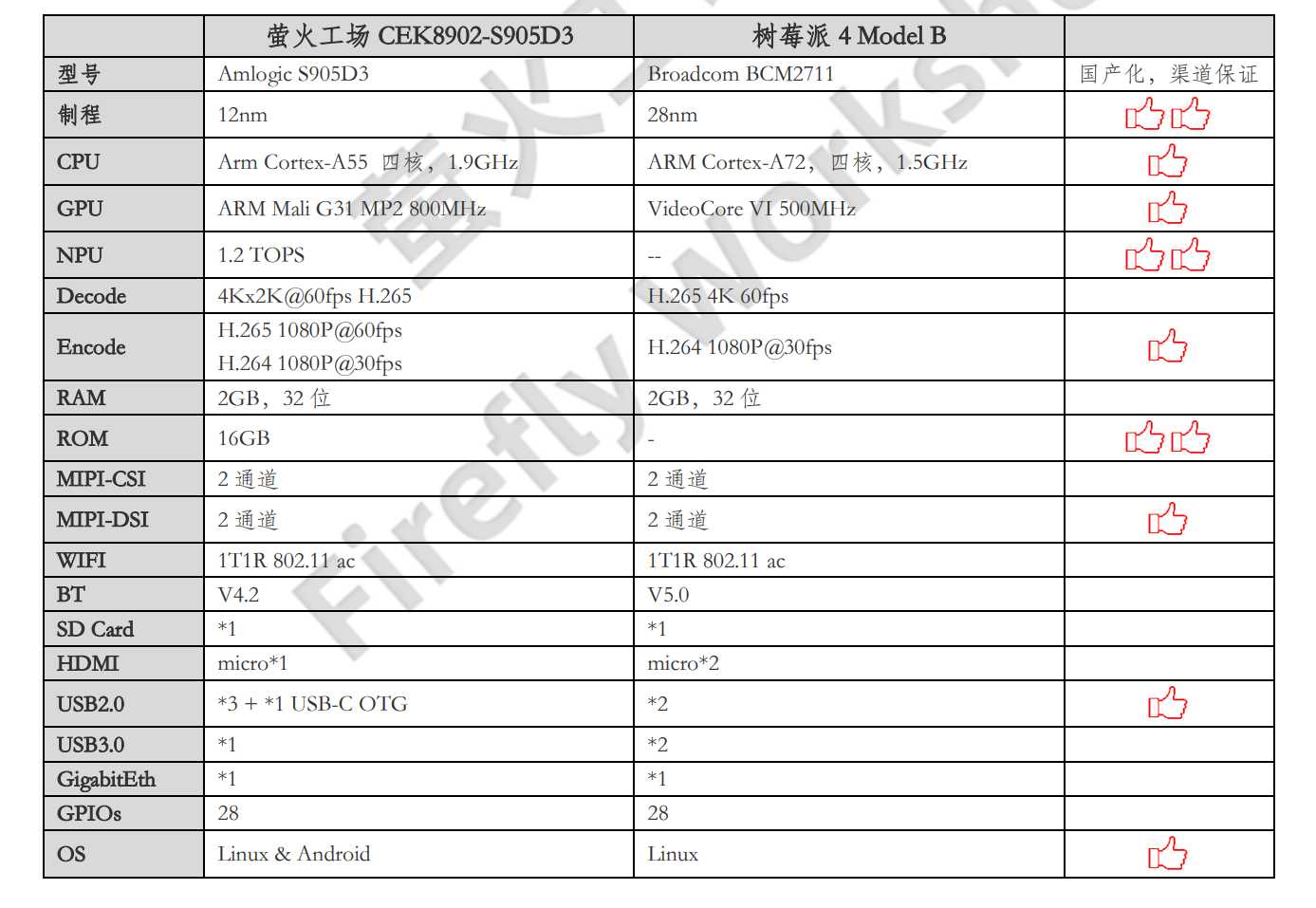

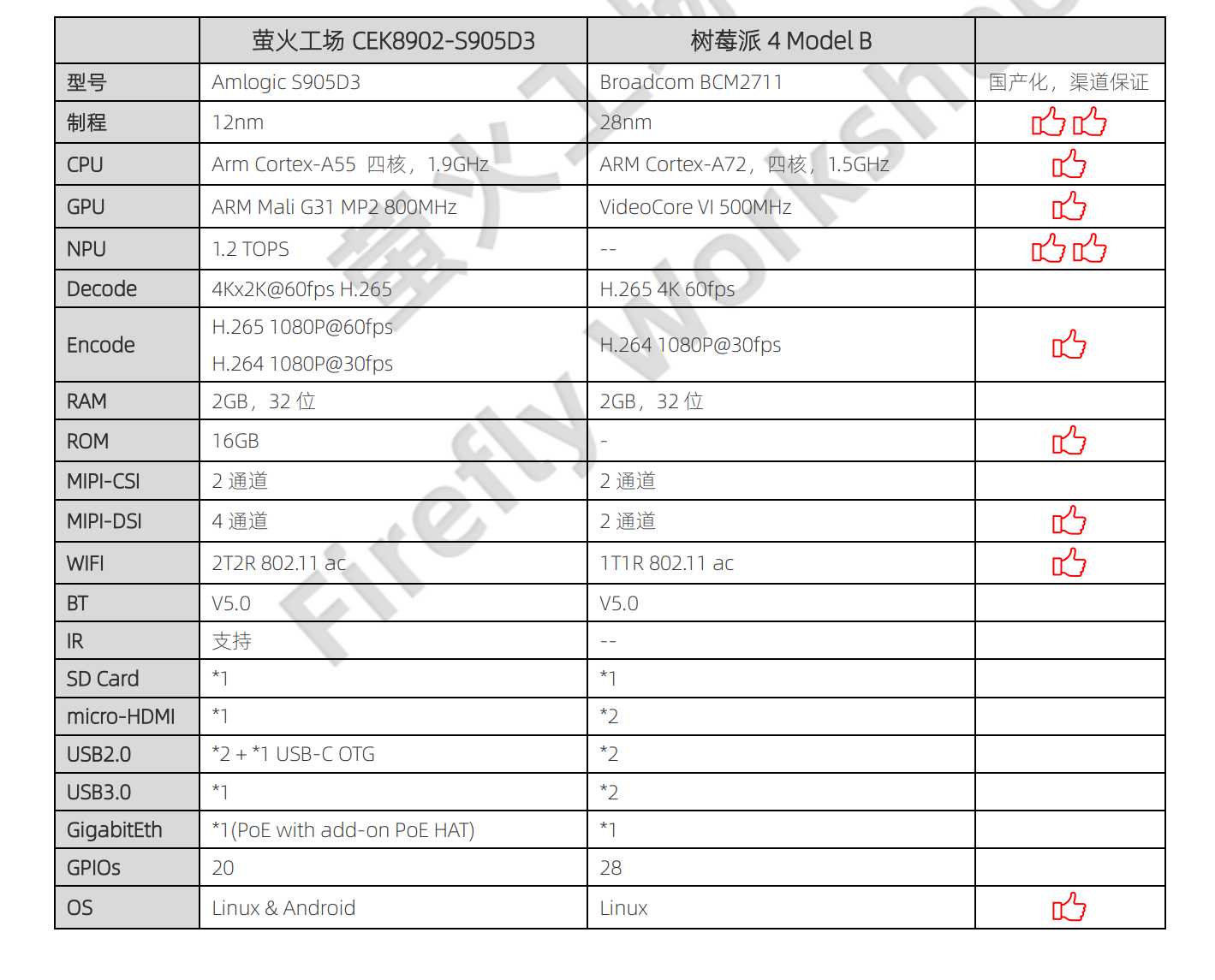

萤火工场开发板与树莓派参数性能对比

V3对比树莓派4B

V1对比树莓派4B

——

结语

本来打算上机测试的,奈何昨天没有找到MicroHDMI的线,记得之前买树莓派购买过。于是接了网线,路由器中查看了IP地址,使用SSH尝试连接开发板,发现连接不上,应该是出场烧录的固件没有安装SSH。

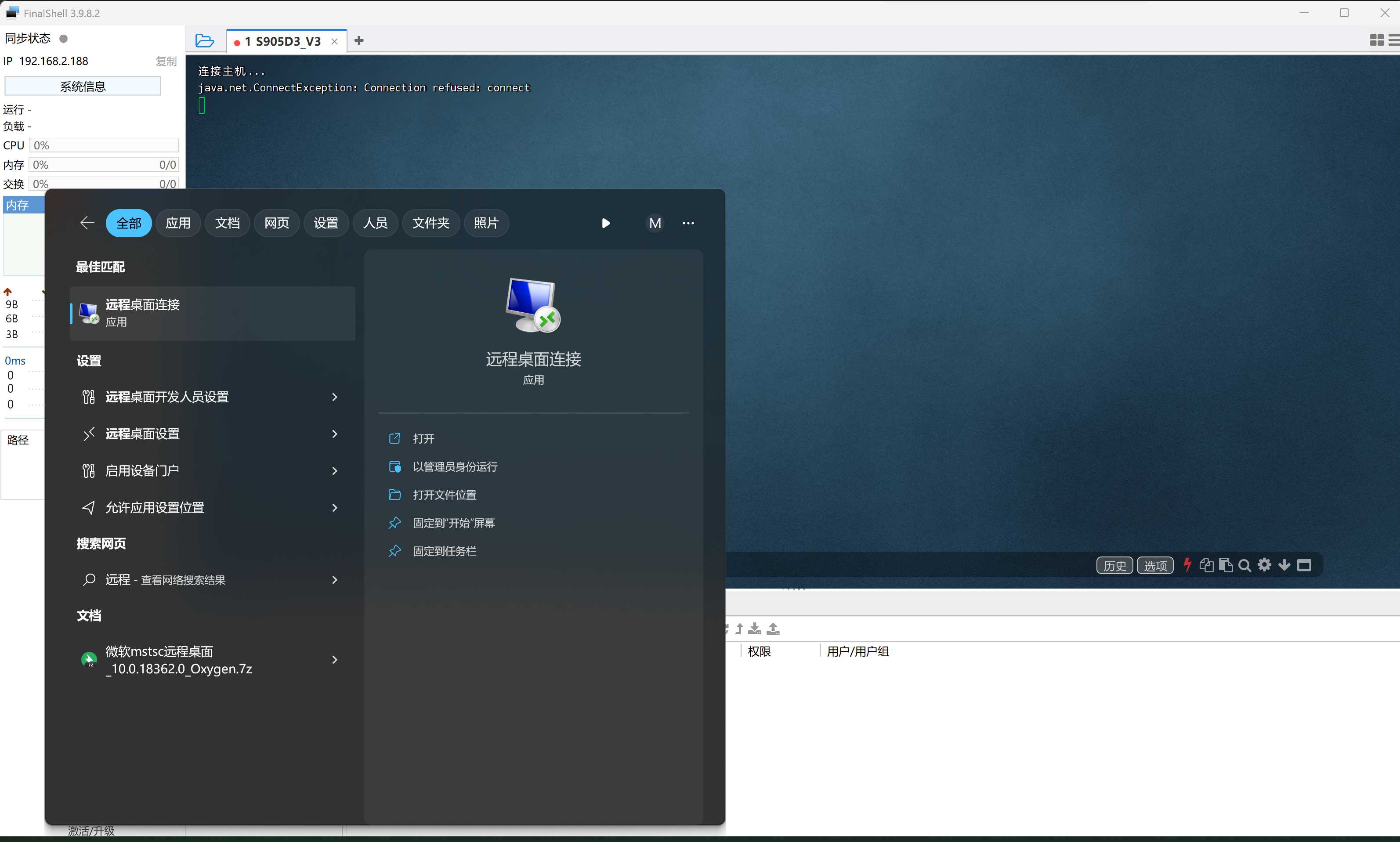

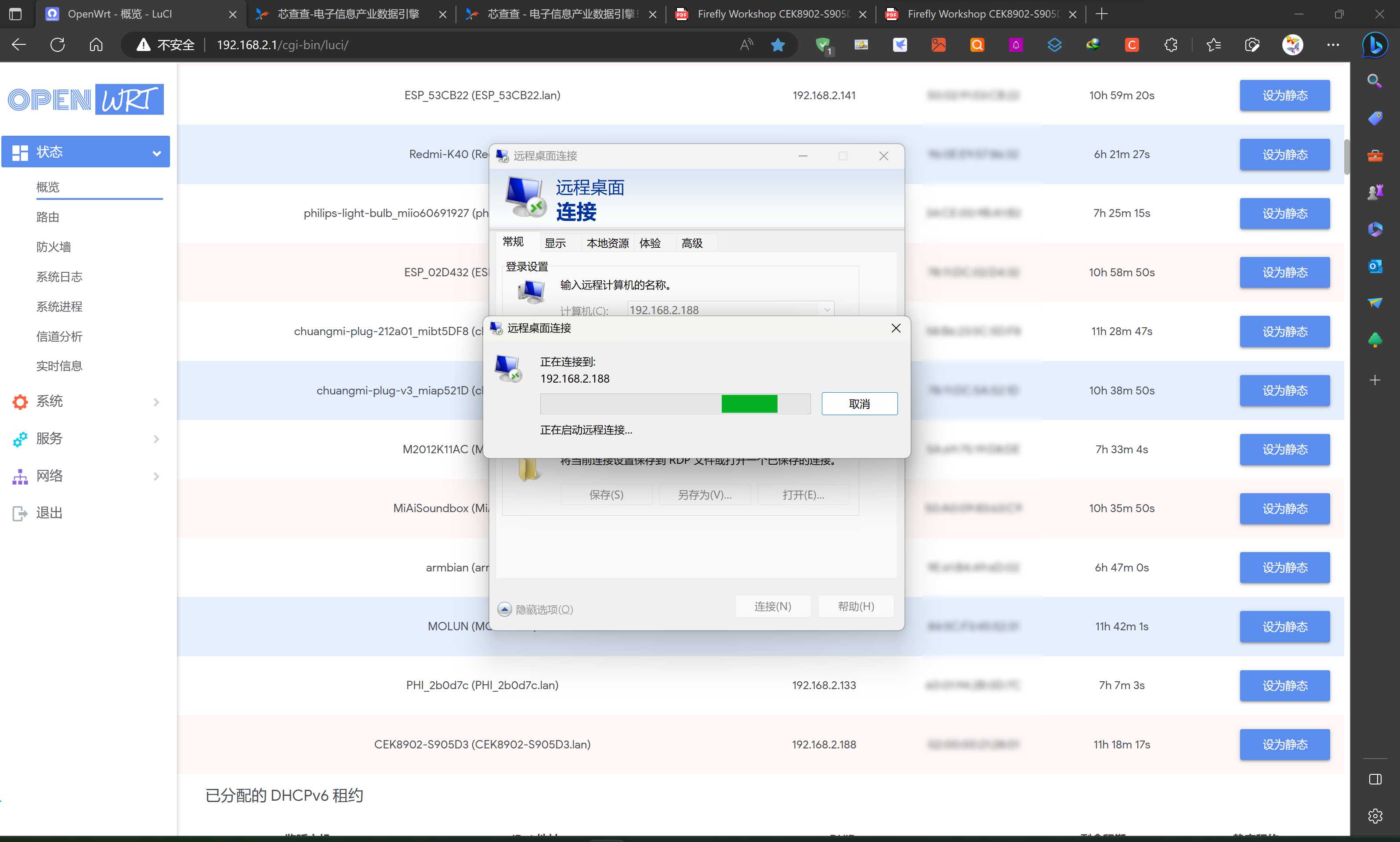

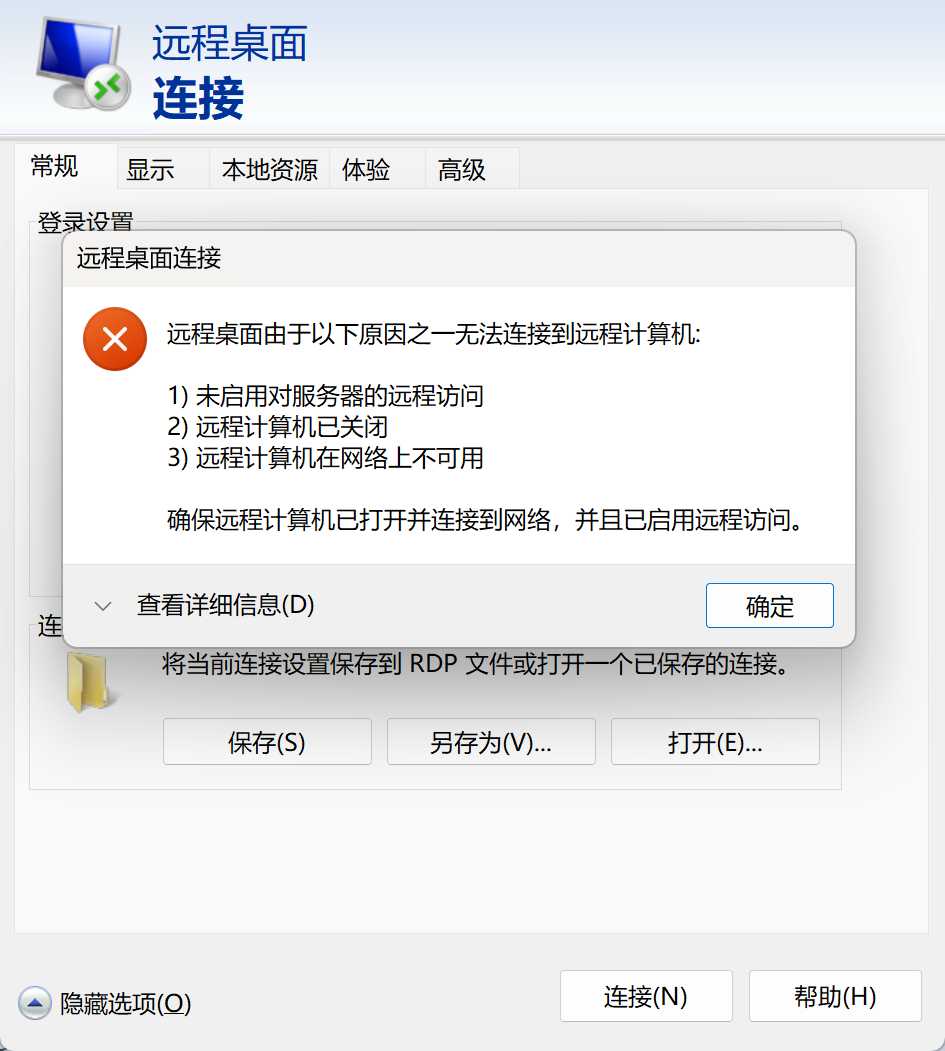

于是尝试使用Windwos远程桌面连接,然鹅(⊙﹏⊙)也是连接失败,远程桌面也没有安装吗?之前在V1上体验的几个版本都是有的。

官方文档下载:https://www.xcc.com/firefly-workshop/cek8902-s905d3/doc


最大的悲催点来了,源自于MicroHDMI接口。昨天就在想MicroHDMI接口用的比较少,官方是否应该随开发板附赠一个MicroHDMI转HDMI母头的转接头?

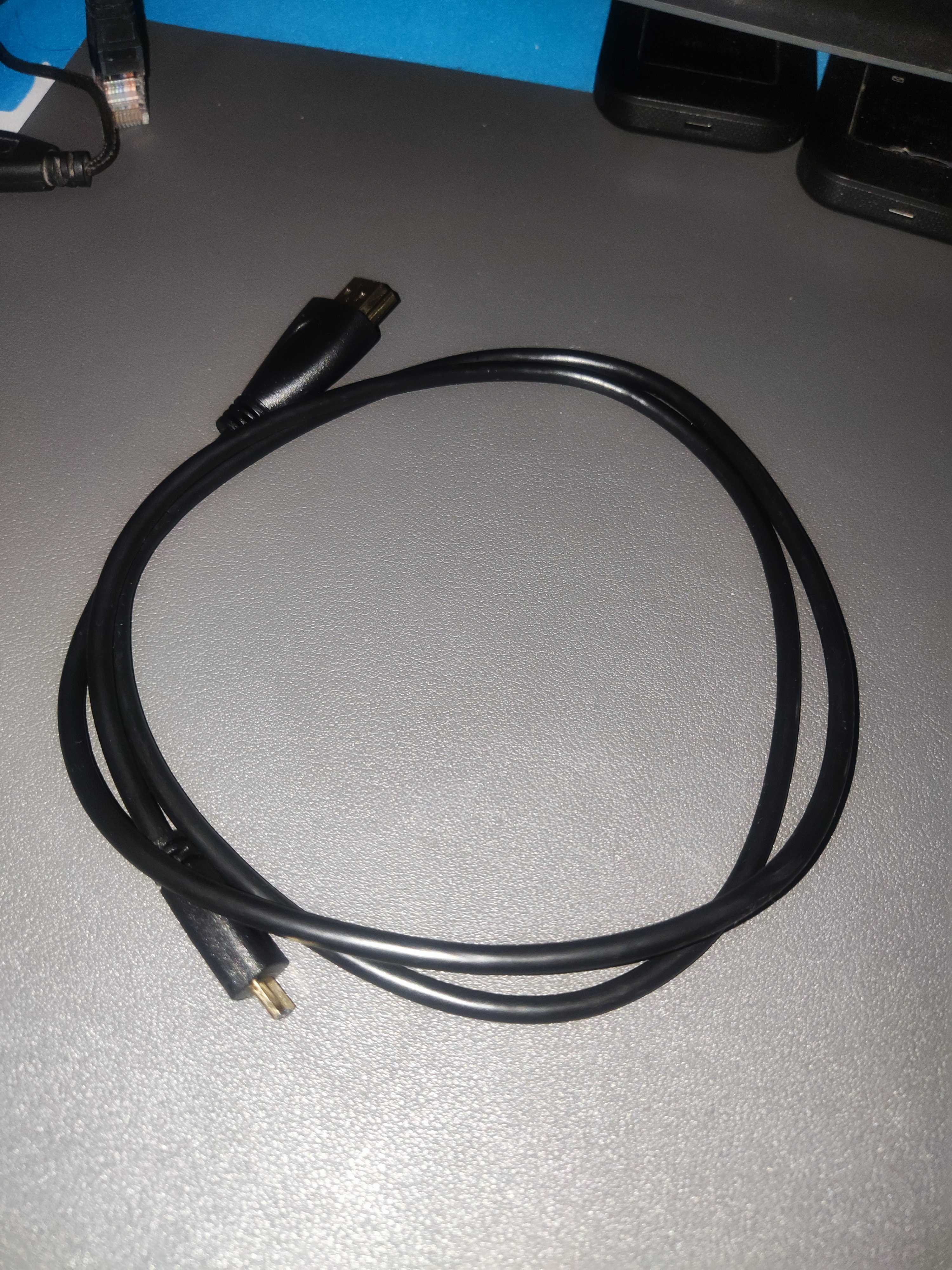

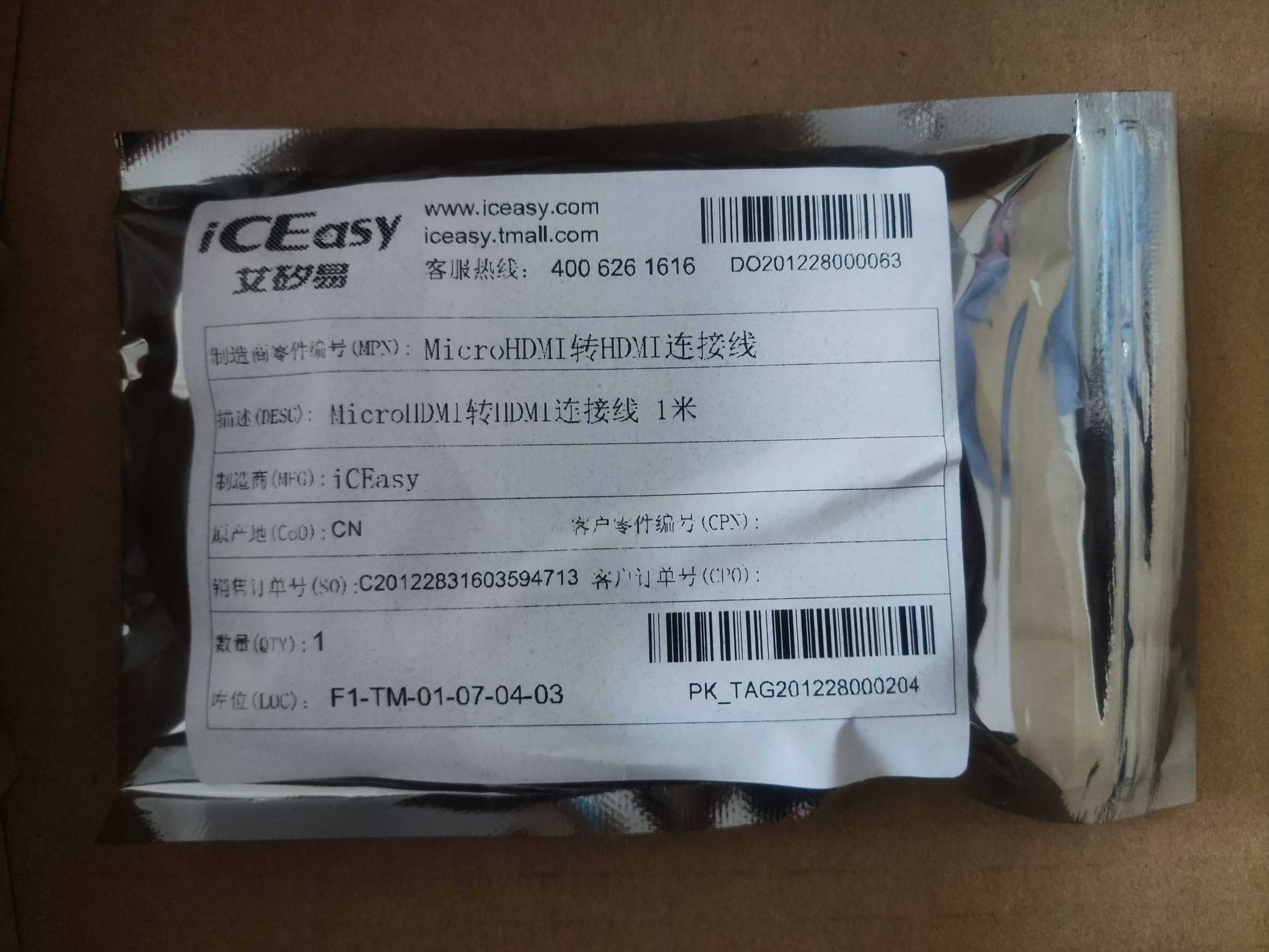

好在之前买过一条MicroHDMI转HDMI的线

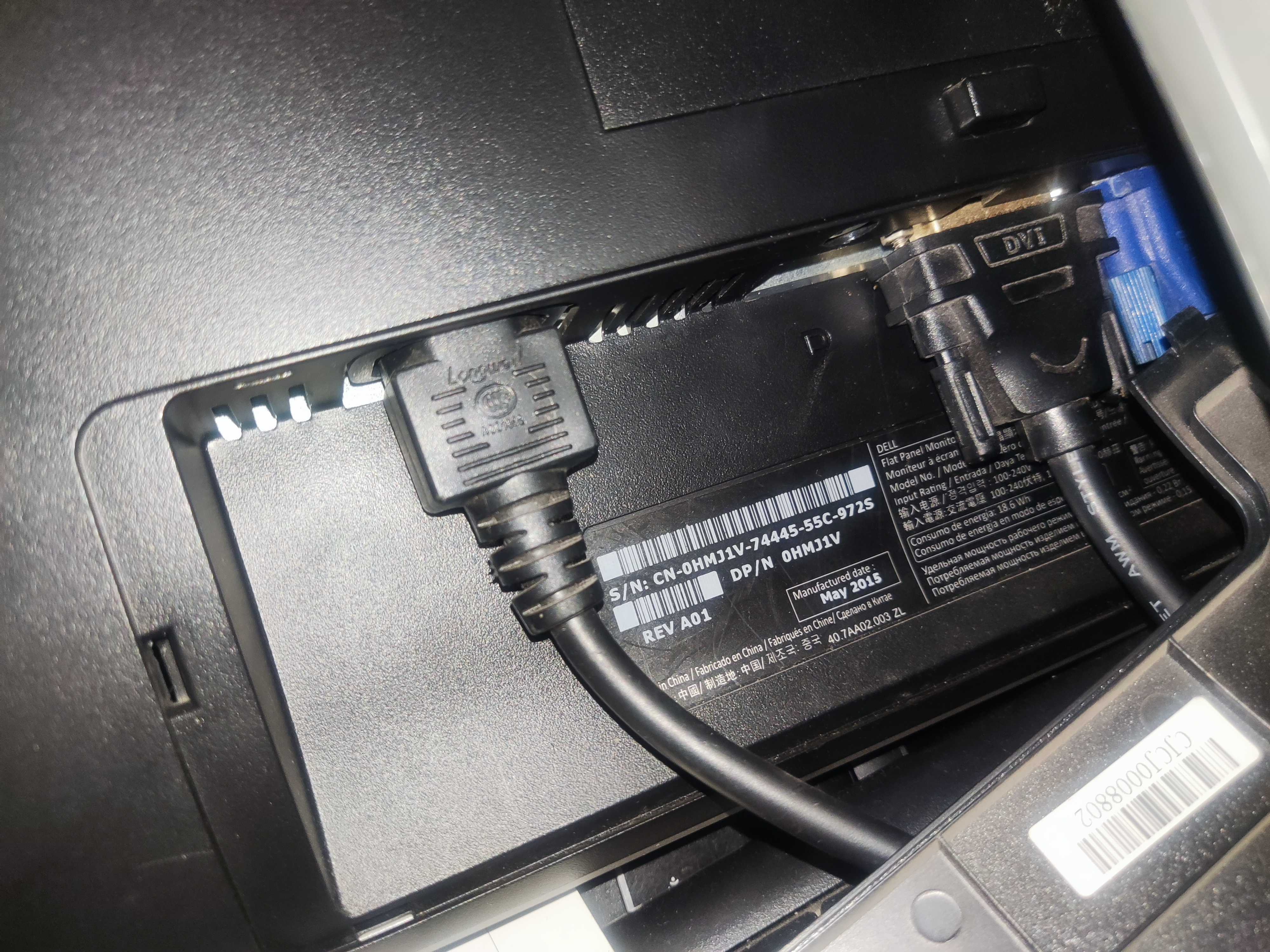

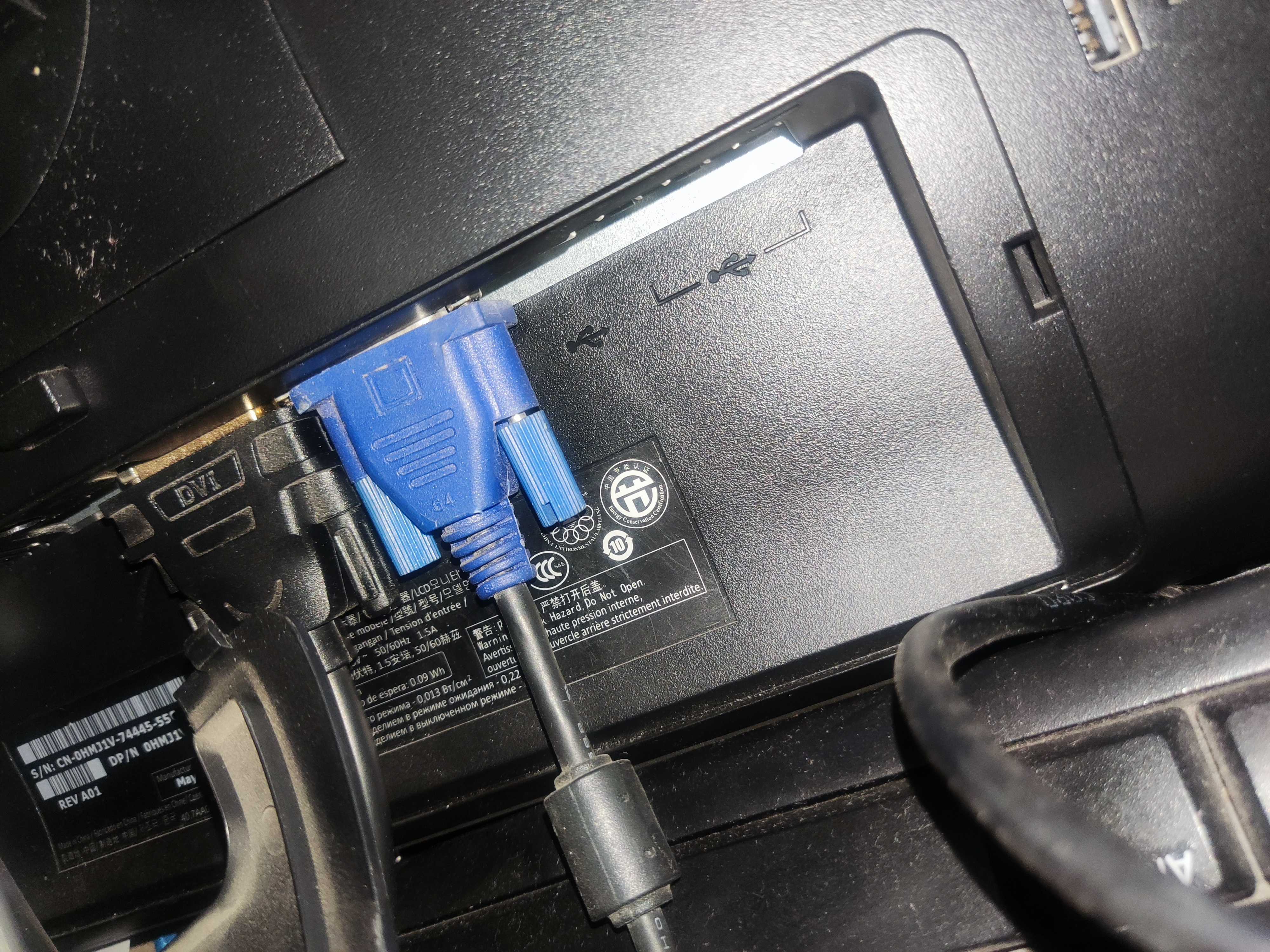

今天终于翻出来了,结果还是不能连接,电脑显示器是DELL的,只有VGA、DVI-D、DP接口,之前使用一根绿联的DVI-D转HDMI的线给N1盒子接显示器用。两个公头也插不到一期,只能暂时搁置,过几天回老家插电视上在进行后续测评。
