去年就尝试用STM32点亮墨水屏，但是没有成功，经过这一段时间的学习，决定拿出吃灰的墨水屏再次尝试。



一、硬件

1. 开发板：正点原子的miniSTM32开发板；
2. 墨水屏：2.13寸的三色墨水屏，分辨率为250×122，驱动芯片是SSD1680，24PIN的PFC接口，通过转接板、杜邦线与开发板连接，SPI串口通讯；



二、软件设计

1. 工程搭建：
   （1）打开STM32CubeMX，选择芯片，新建工程，配置时钟系统。

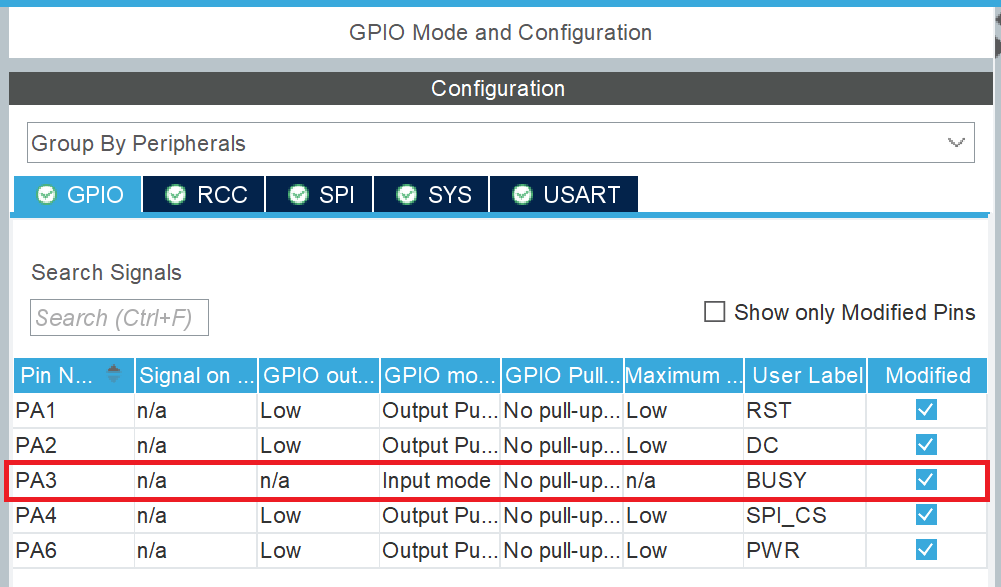

      （2）GPIO 配置：PA1→RST；PA2→DC；PA3→BUSY；PA4→SPI_CS；PA6→PWR；

其中，PA3(BUSY)引脚为输入模式，其他都是输出推挽模式。



（3）SPI配置：

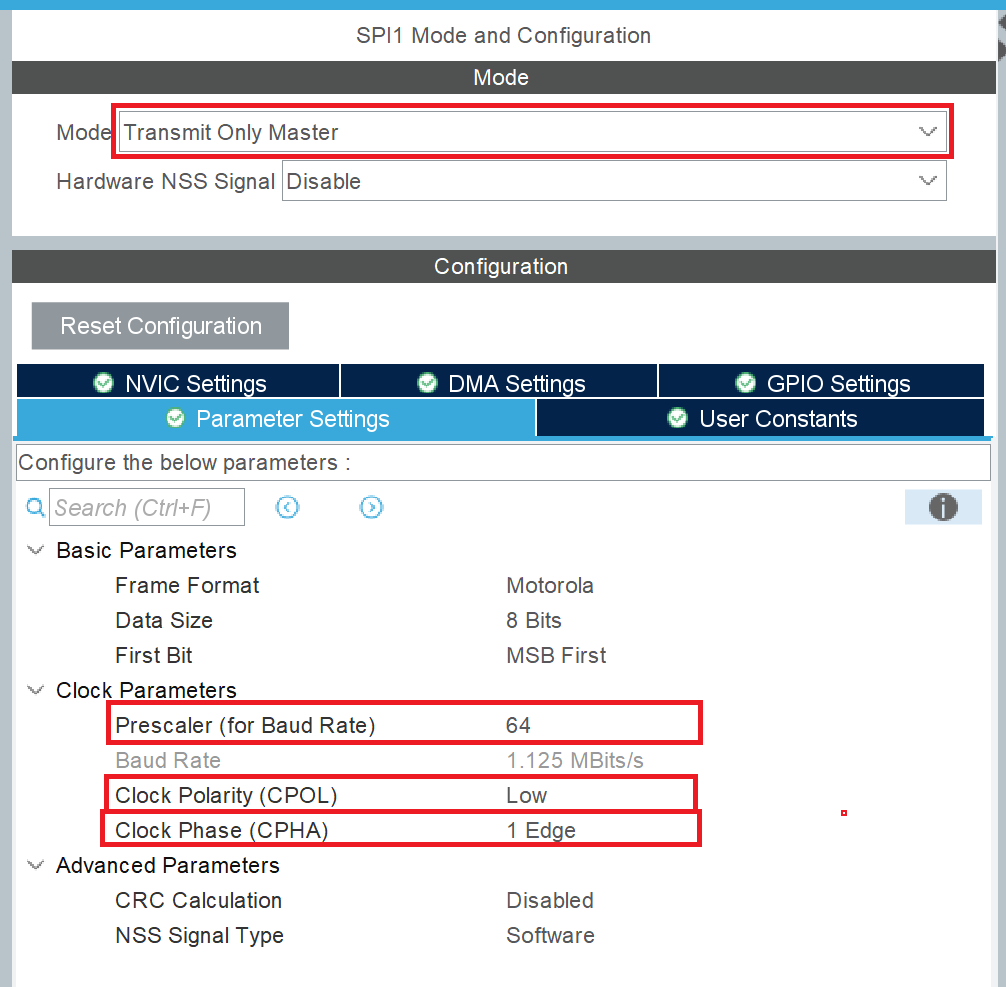

开发板有三组SPI，每组SPI包括四个引脚：MISO，Master In/Slave Out，主设备数据输入，从设备数据输出；MOSI，Master Out/Slave In，主设备数据输出，从设备数据输入；SCLK，Serial Clock，时钟信号；CS，Chip Select，从设备片选信号。这里从设备（墨水屏）没有数据输出，主设备（STM32）也就没有数据输入，所以SPI模式选择“Transmit Only Master”，不需要MISO引脚。SPI1_SCK默认的引脚是PA5，SPI1_MOSI默认的引脚是PA7。

关于NSS（也就是CS，片选信号），如果选择硬件NSS，默认的引脚是PA4，这样传输速度更快，CPU功耗更低；不用控制CS引脚的电平高低，编程更简单。这里选择的是软件控制CS引脚，可能更灵活些，而且不用修改例程。

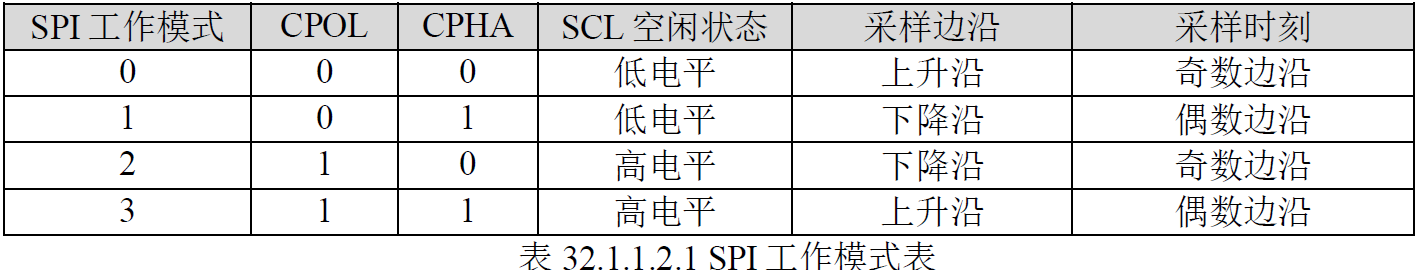

SPI的时间参数包括时钟极性（Clock Polarity，CPOL）和时钟相位（Clock Phase， CPHA）,共四种模式，这里选择模式0，即低电平、上升沿、奇数边沿。



（4）生成工程源码：

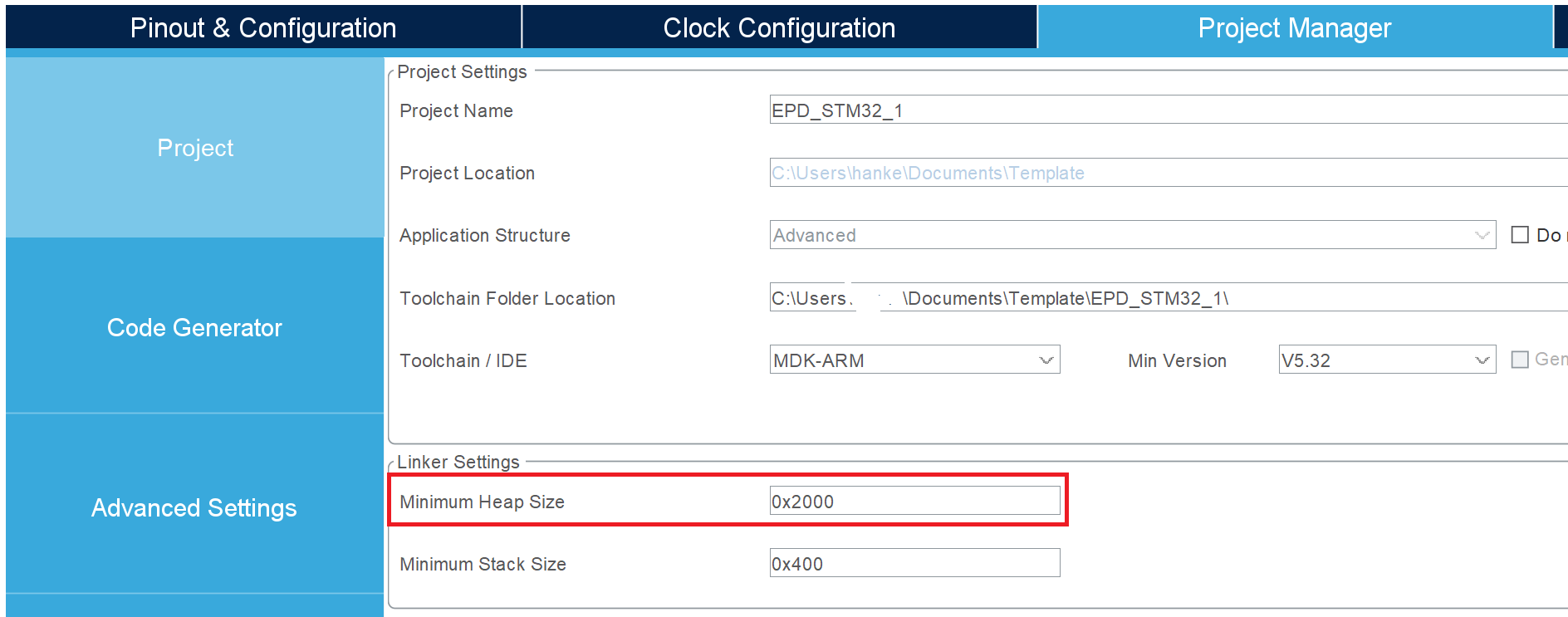

注意，这里需要修改堆的大小，作为图像的动态缓存。2.13的屏一幅图像大概需要4000字节，三色屏需要传两幅图像（黑-白，红-白）所以这里设置成0X2000（8192字节）。其他屏可根据图像的实际大小调整。



2. 代码编写：

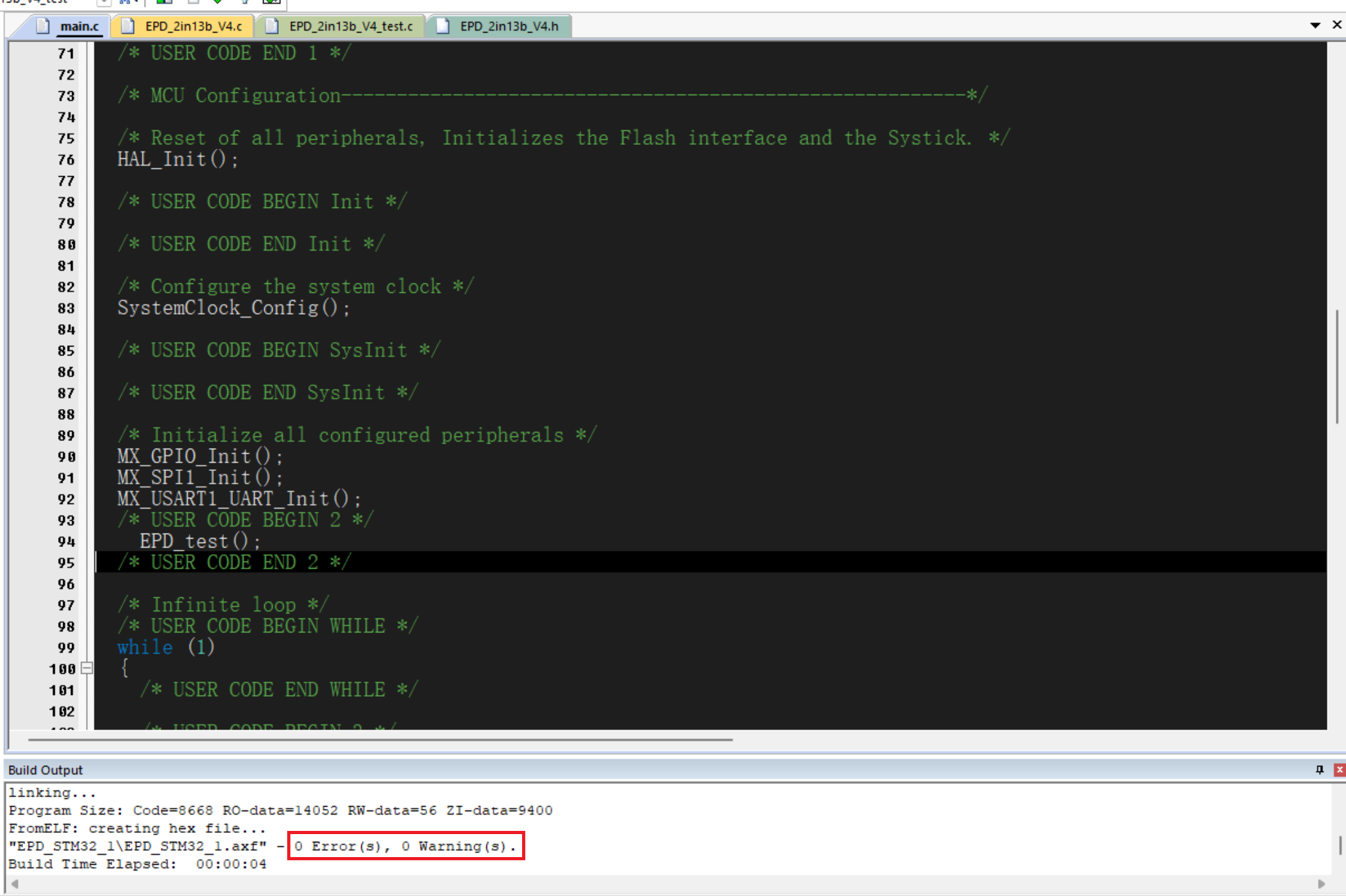

实在是懒得（bu hui）写，直接把微雪的例程搬过来，选择的是EPD_2IN13B_V4，编译通过，下载成功，终于点亮了这块墨水屏。
