ESP32-S3简化版掌机

1. 先看成品的演示视频:

2.说明:

 做这个的初心是想搞个电子宠物机给孩子玩玩的,但是又没什么参考资料,经过长时间的考虑(主要还是懒),决定继续使用esplay掌机方案,但是要尽量的简化电路,减小尺寸,所以基于上一版的S3掌机方案,这次继续使用ESP32-S3作为主控,但是简化了按键电路,去掉了PCF8574,并使用NS4168代替PAM8430和UDA1334,尽量减少元件,代价是仅有单声道,不过这点损失是可以接受的.另外考虑到调试的便捷性,这次又把ch340加了回来,不使用内置的usb串口功能(其实相关引脚也被占用了)

 本人不是学硬件出身的,所以电路设计上基本都是这抄抄,那抄抄的,尽量利用手上有的资源去搞,所以打板焊接完成后,先改改之前的模拟器跑一跑,测试硬件功能.至于宠物.....有时间再敲代码吧.

烧录方式见另一篇开源文章<DIY ESP32-S3掌机>

原理图与PCB文件在附件中,下载后导入立创EDA可用.

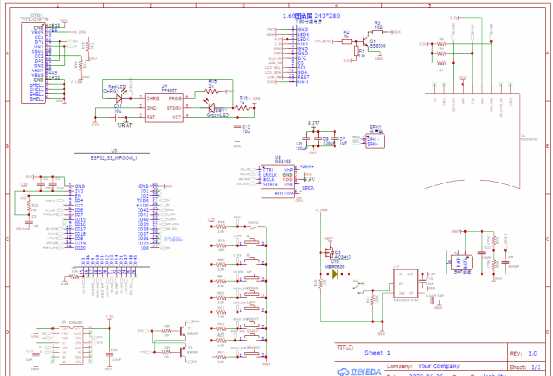

2.原理图:

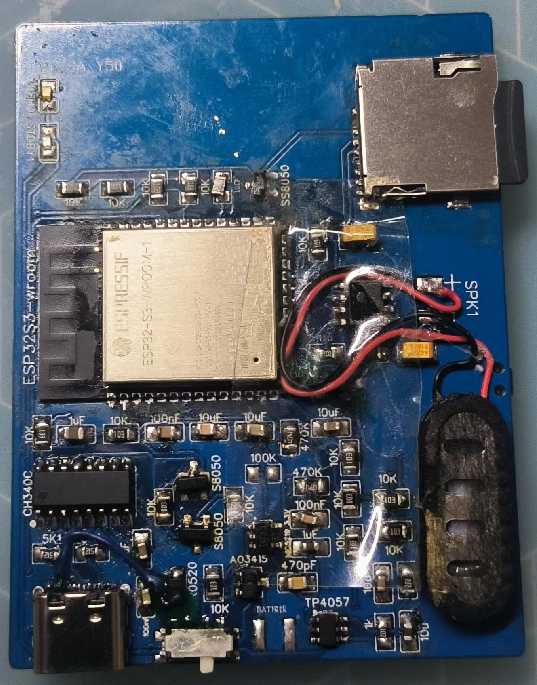

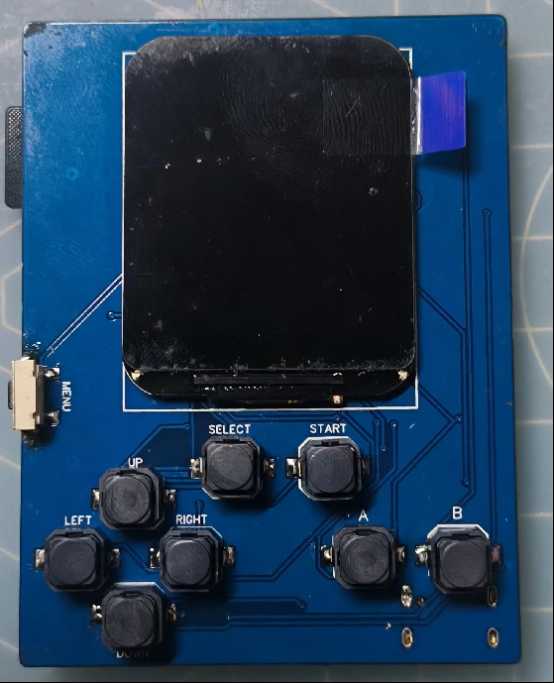

3.实物图(两处飞线是第一版设计失误,新版中已修正):
