刚入行那会儿，我最怕听到的话是：“布局没问题，但你再改一下封装。”“走线通了，但是DDR那段要等长拉完再给我看。”
每一句“再改一下”，就是大半天白干。

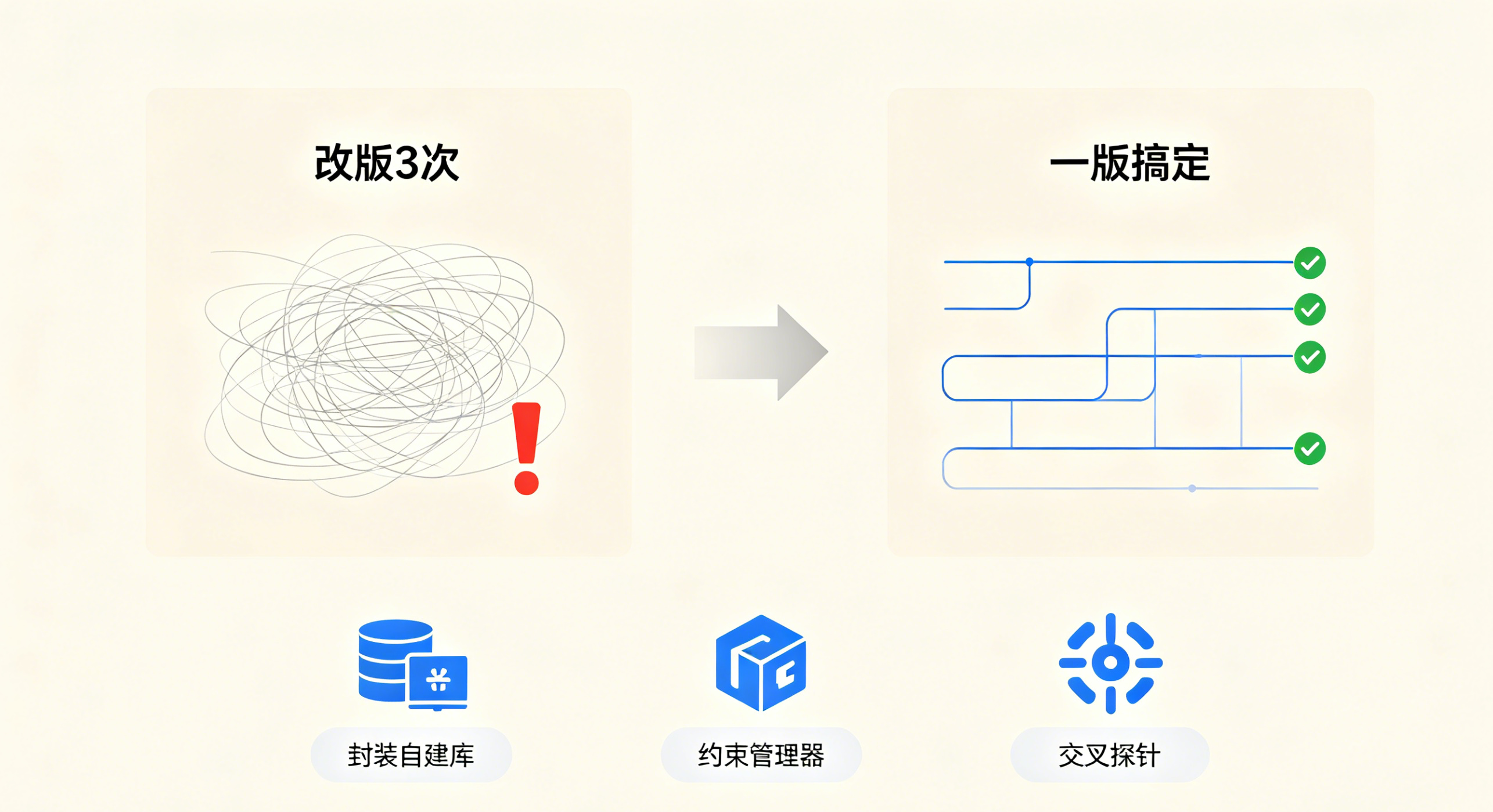

后来跟着做了十几块量产板才悟透：画板不是拼手速，是拼返工少。 建立一套属于自己的“一版过”流程，比熬夜肝Gerber管用得多。

⚡ 提速技巧1：建好自己的专属封装库，别用现成的
网上找的封装，焊盘大小、阻焊开窗、丝印线宽千奇百怪。原理图导网表那一刻没问题，DRC一跑全是错。
花一个周末，按公司或自己常用规格，把电阻电容、LQFP、SOT-23这些基础封装全查一遍数据手册做一遍。之后每次新建工程直接调取，零报错起步，比每次改封装省至少2-3小时。

⚡ 提速技巧2：布局前先用“飞线密度图”练手感
别上来就放器件。把原理图交叉探针打开，观察飞线最密集的区域，那就是核心信号区域，优先摆位。
MCU+存储器先就位，电源模块靠近供电引脚，接口按结构图排好。布局阶段多花1小时，走线能节省5小时以上。

⚡ 提速技巧3：约束规则先设后画
很多人打开PCB Editor就直接连线，等画完等长才发现走线间距不够，推挤全乱。
标准流程：先把差分对、等长组、线宽线距规则、区域规则全部设进约束管理器。原理图里用Net Label分的类，直接同步过来，哪个信号要控阻抗、哪个要走大电流，画之前就定死了。

⚡ 提速技巧4：模块化布局和复用
电源部分、射频部分、数字接口部分，可以用复用模块功能。类似电路直接拷贝布局走线，只调局部，不再重画。尤其做系列产品，改个板型，核心模块一拉一放就搞定。

⚡ 提速技巧5：DRC不是最后才跑
每完成一个功能区域，就跑一次局部DRC。别等全板画完再跑，跳出一千多个错的心态是崩溃的。分段清零，最后全板只会有零星调整。

来，聊聊你的改版次数
你最近一个项目，从V1.0到最终定版，改了几次？
A. 一次过，真的神
B. 2-3次，正常修改
C. 4次以上，说多了都是泪
D. 我数不清，反正没准时下过班

评论区说说你最快一次从原理图到投板的记录，有没有什么独家提速技巧？也欢迎贴上你画板时长的截图，让大家膜拜或安慰一下。
