如果你也收到过板厂邮件：“工程审核不通过，请修改后重新上传”，而且不止一次，那今天我们该好好聊聊了。

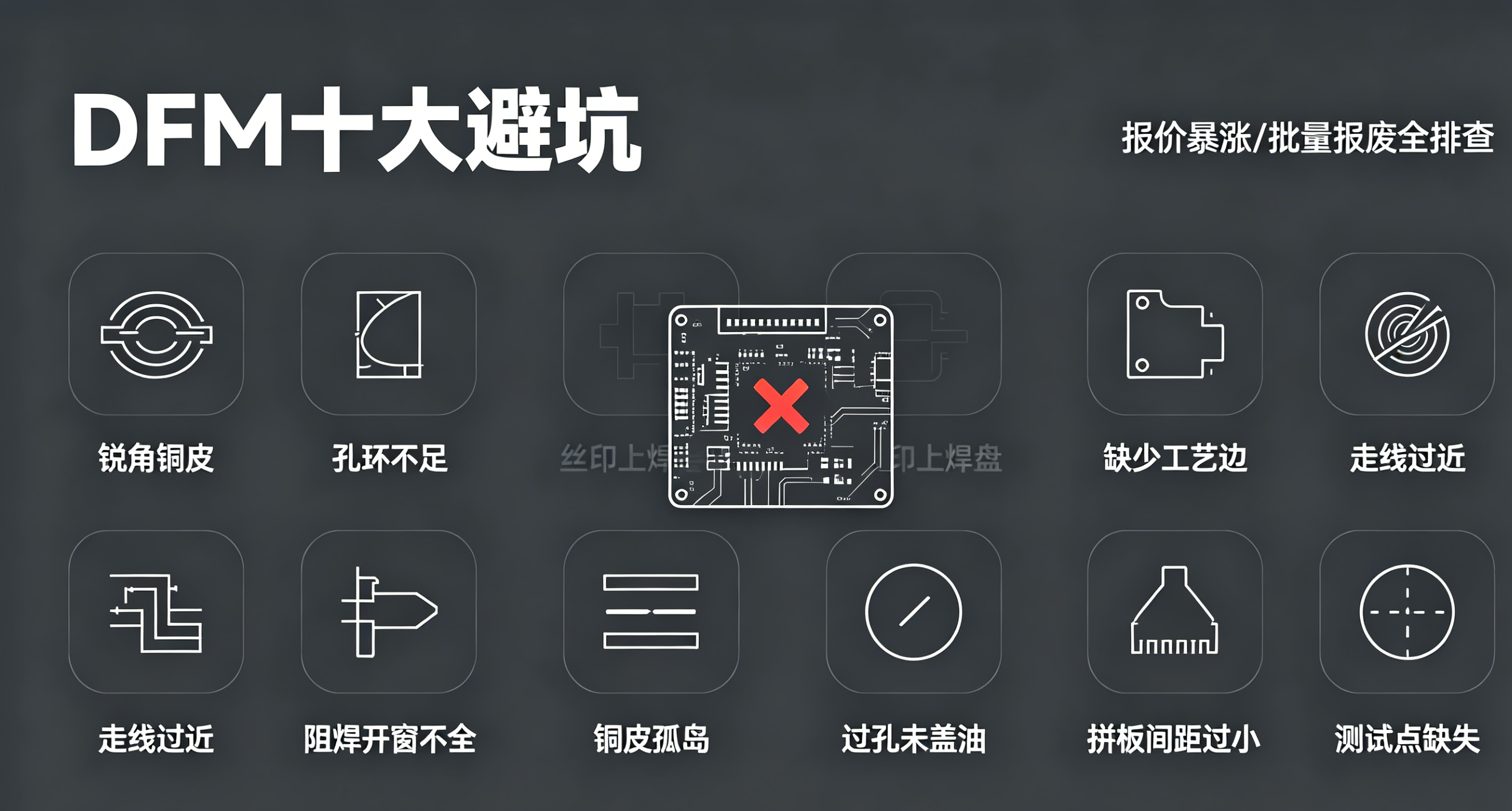

DFM（面向制造的设计）不是板厂的刁难，是你省返修费、省报废钱的最后一关。下面这十个坑，几乎每周在社区里都能看到新人掉进去。

⚠️ 坑1：内层铜皮出现锐角和孤岛
蚀刻时锐角铜箔容易翘起、脱落，严重时直接短路。设计时养成习惯，大面积铺铜加泪滴，尖角倒成圆角。

⚠️ 坑2：焊盘上放了丝印字符
丝印油墨在焊接时会污染焊盘，造成虚焊。发板前单独关闭丝印层检查，尤其检查排针、测试点附近。

⚠️ 坑3：过孔开窗忘记盖油
高频或高密度板上，如果过孔不应该上锡，一定要在阻焊层把过孔覆盖。开窗被喷锡，密集区域可能连锡。

⚠️ 坑4：板框与V-cut冲突
用V割拼板时，板框线必须在同一层，且必须是直线贯通，不能转弯。转弯处V刀过不去，板厂会直接打回。

⚠️ 坑5：邮票孔连接强度与数量不对
异形板拼板用邮票孔，孔数太少会断板、太多难分板。常规1.6mm板厚，每段连接处5-8个0.5mm孔，间距均匀。

⚠️ 坑6：BGA区域阻焊桥丢失
BGA球间距0.5mm及以下，如果阻焊开窗过大，中间没有阻焊桥，焊接时连锡概率飙升。一定要跟板厂确认阻焊桥能力，并在设计规则里锁定。

⚠️ 坑7：非金属化槽与外形层混用
槽孔到底是金属化还是非金属化，必须用不同层或机械层表格标注清楚。只画个外形线，板厂默认可能做成NPTH，回来装不上螺丝。

⚠️ 坑8：线到板边距离不够
走线和铜皮距板边一般保持0.3mm以上，V-cut区域0.5mm以上。切板时铜皮崩裂、露铜是常见报废原因。

⚠️ 坑9：缺工艺边与定位孔
拼板没有加5mm以上工艺边，SMT贴片机轨道夹不住。定位孔至少要三个不对称的马克点，否则贴片精度全跑偏。

⚠️ 坑10：多层板层叠堆栈不标
直接给Gerber不给层压顺序和厚度，板厂随便叠，回来阻抗全偏。出Gerber带上叠层表，每个信号层、电源层、芯板厚度标得明明白白。
