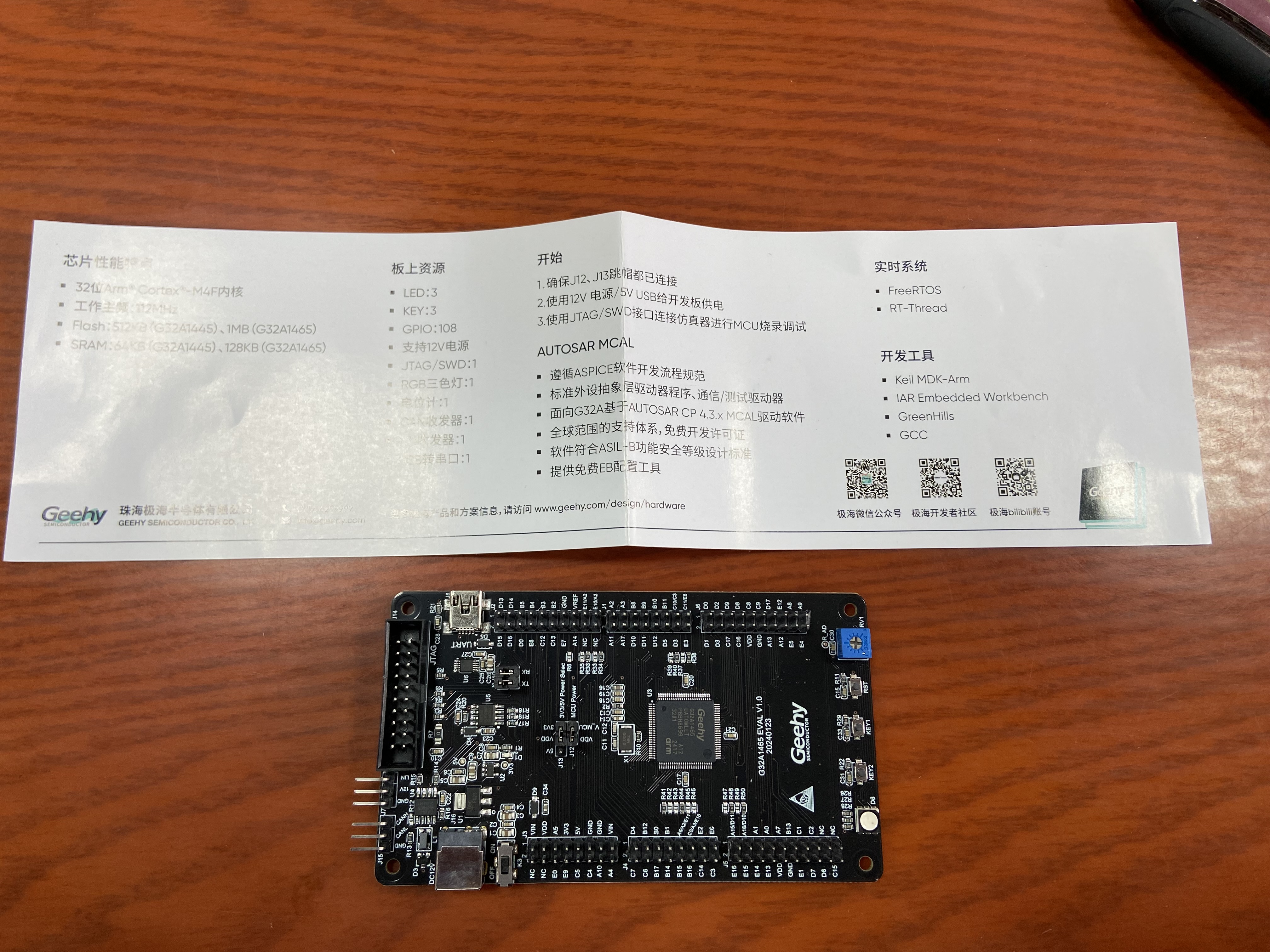

收到极海发来快递包裹，里面纸盒封装写有DEVICE:APM-MCU-G32A1465-EVAL，说明盒内开发板是G32A1465。盒内纸片说明书指出，〔芯片性能特点〕·32位Arm Cortex -M4F内核·工作主频：112MHz·Flash:1MB(G32A1465)·SRAM:128KB(G32A1465)〔板上资源〕·LED：3·KEY：3·GPIO：108·支持12V电源·JTAG/SWD：1·RGB三色灯：1·电位计：1·CAN收发器：1·LIN收发器：1·USB转串口：1〔开始〕1.确保J12、J13跳帽都已连接 2.使用12V电源/5V USB给开发板供电 3.使用JTAG/SWD接口连接仿真器进行MCU烧录调试〔AUTOSAR MCAL〕·遵循ASPICE软件开发流程规范·标准外设抽象层驱动器程序、通信/测试驱动器·面向G32A基于AUTOSAR CP4.3.x MCAL驱动软件·全球范围的支持体系，免费开发许可证·软件符合ASIL-B功能安全等级设计标准·提供免费EB配置工具〔实时系统〕·FreeRTOS·RT-Thread〔开发工具〕·Keil MDK-Arm ·IAR Embedded Workbench ·GreenHills ·GCC



针对以上开发板说明，我手头有Nu-Link-Me V1.6(SWD)下载板，决定利用该SWD电路板，电脑驱动程序在Keil 5工具对G32A1465开发板进行样例程序下载调试c代码。

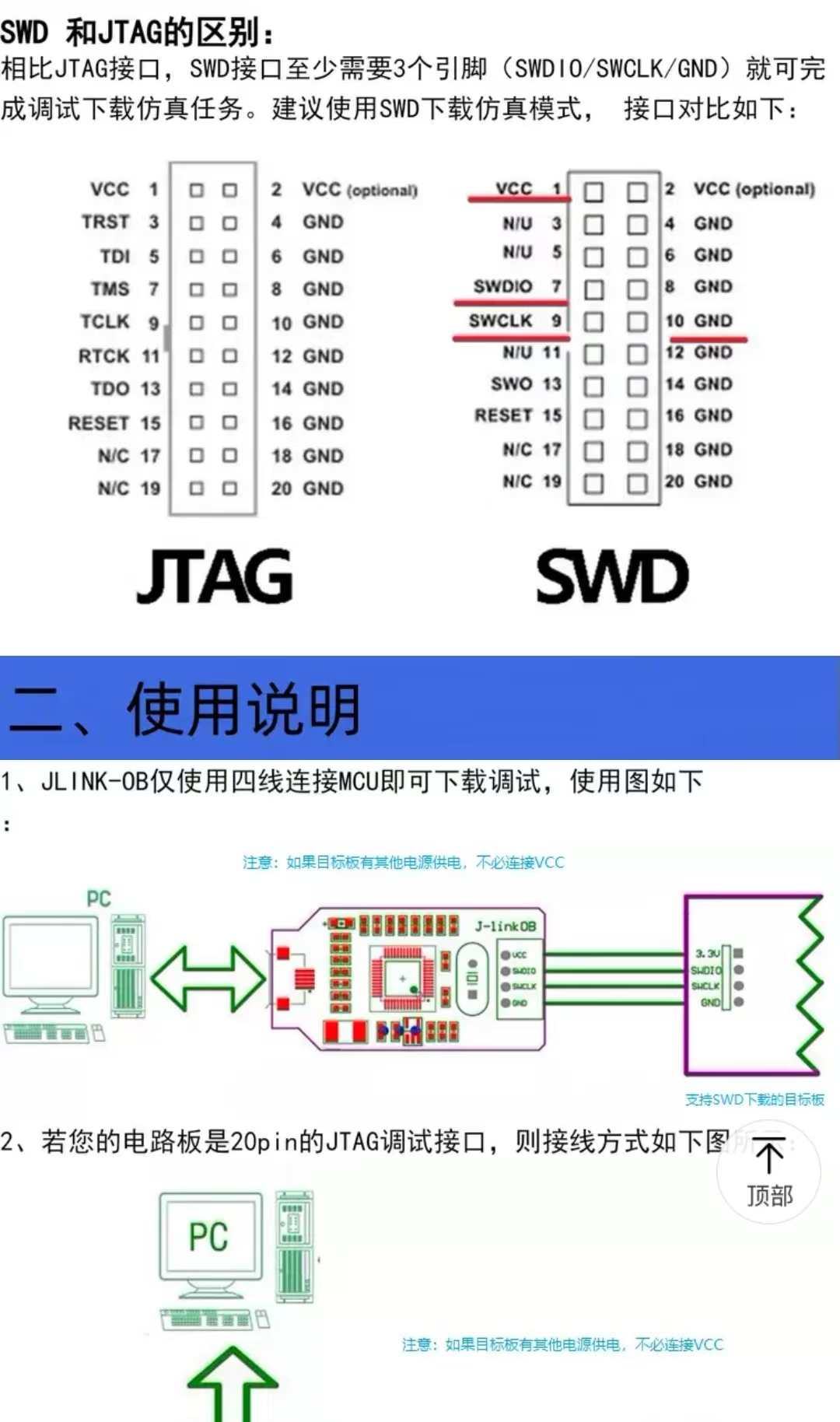

首先说明SWD和JTAG的区别：相比JTAG接囗，SWD至少需要3个引脚（SWDIO/SWCLK/GND）就可完成调试下载仿真任务。建议使用SWD下载仿真模式，接囗对比如下图。

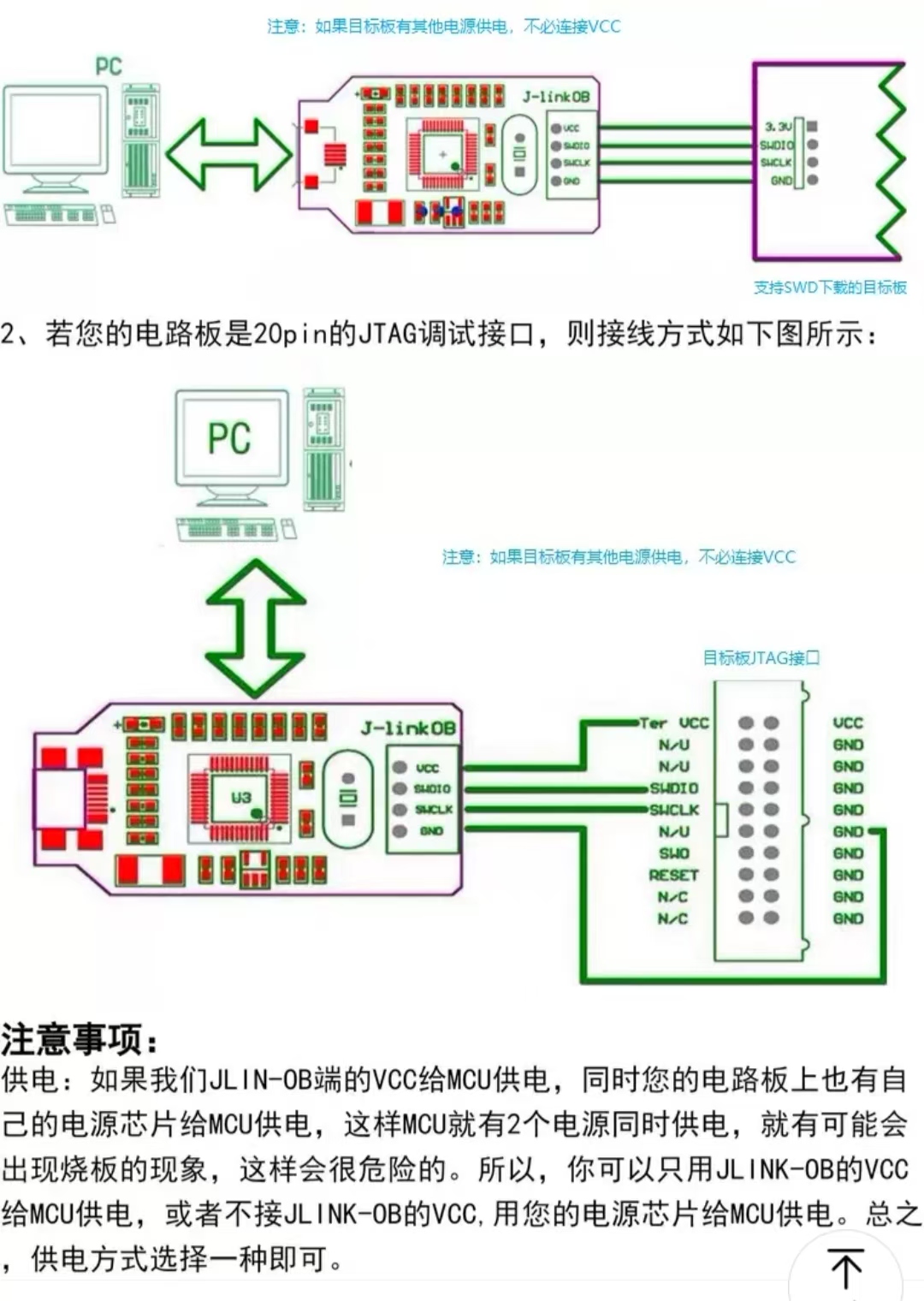

然后SWD使用说明，1、Nu-Link-Me V1.6（也可称呼JLINK-OB(on board）），仅使用四线连接MCU即可下载调试，使用图如下。2、若开发板是20脚的JTAG调试接口，则接线方式如下图所示。

打开电脑，运行keil软件工具，我的版本是V50，找到菜单Project下拉Options for Target ‘G32A1465’…或工具栏魔术棒方块标签，打开Options for Target'G32A1465'窗口，找到Debug标签，点下拉三角号，看到许多Debug调试驱动软件名字，我的是Nuvoton Nu-Link Debugger，回到窗口点OK键，完成设置SWD电脑驱动程序，可以用Keil工具下载已经编译生成下载码样例程序。

完成下载样例程序到G32A1465开发板。我的操作过程图片如下。
