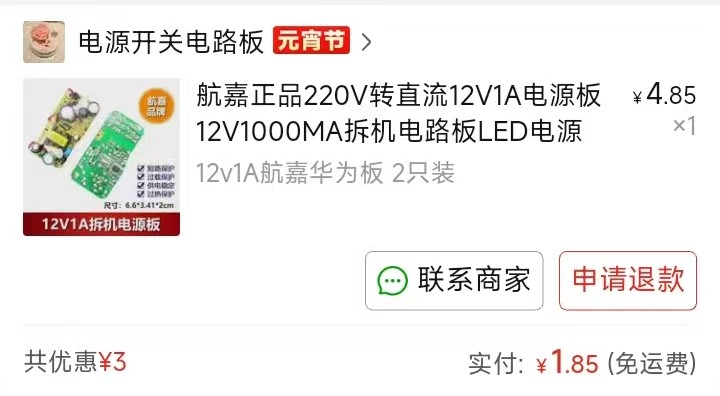

两块拆机电源板，包邮1.85元。标注的航嘉华为板，不知是从航嘉上拆的，还是华为上拆的。

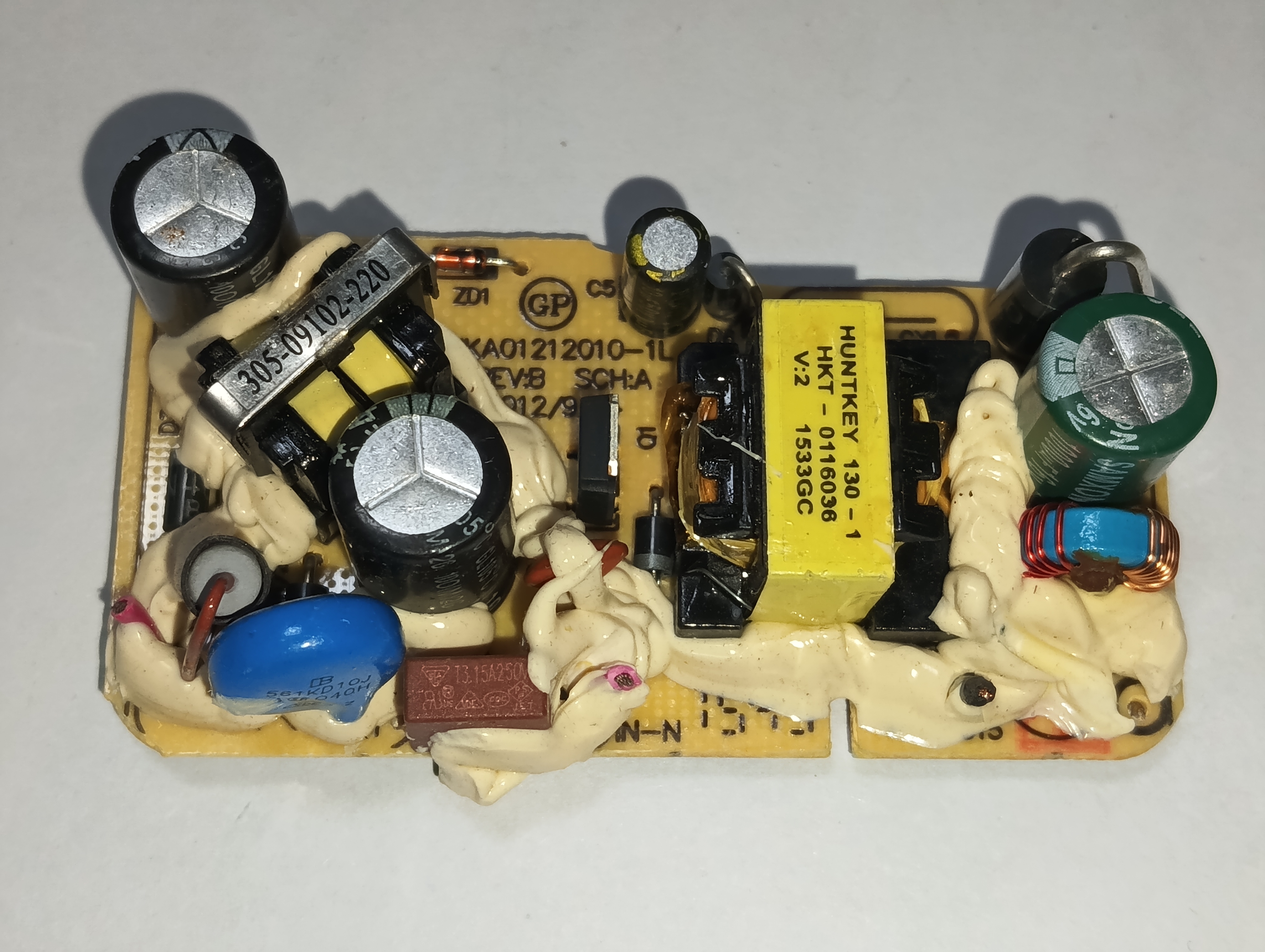

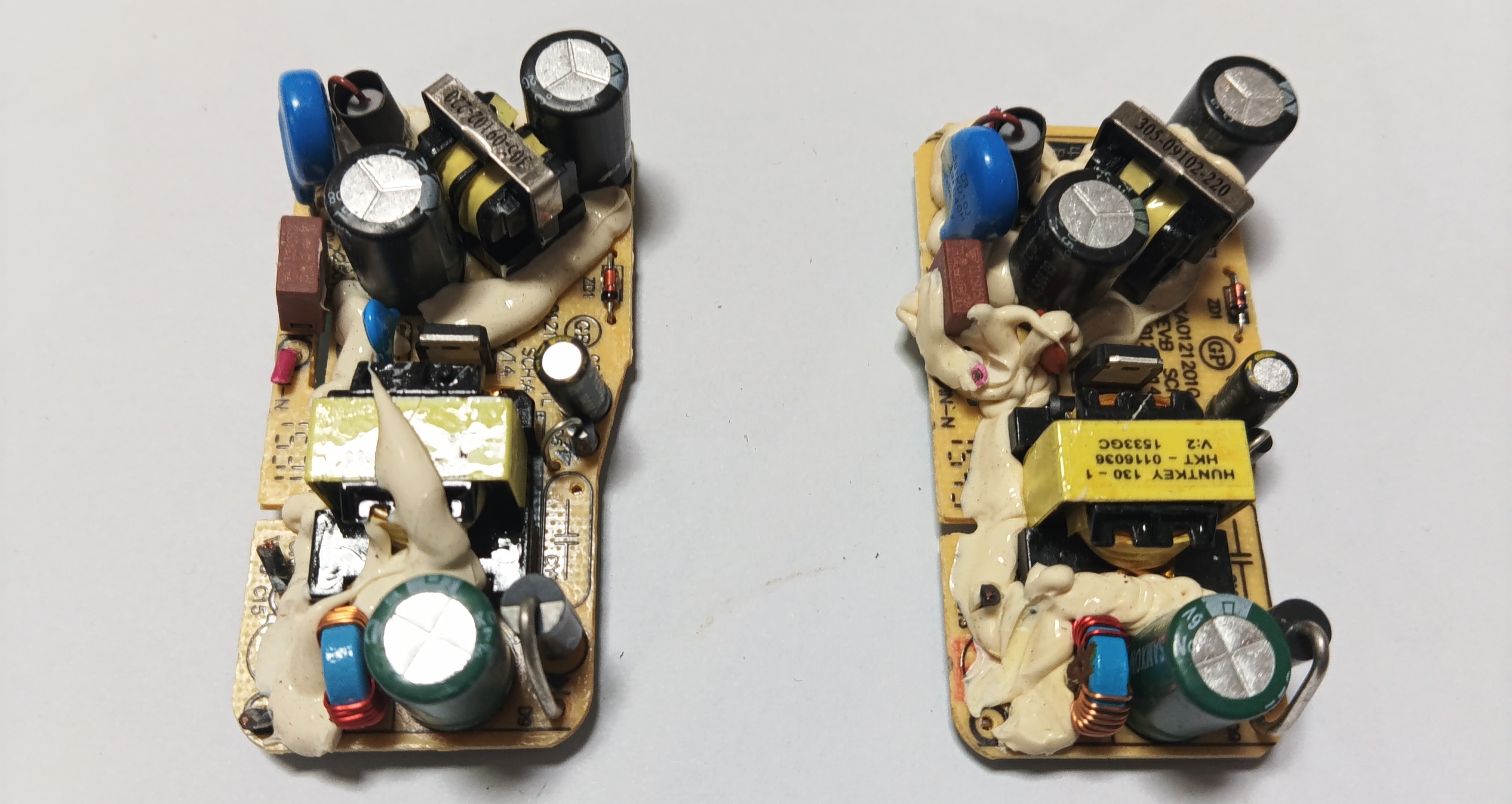

正面是直插元件

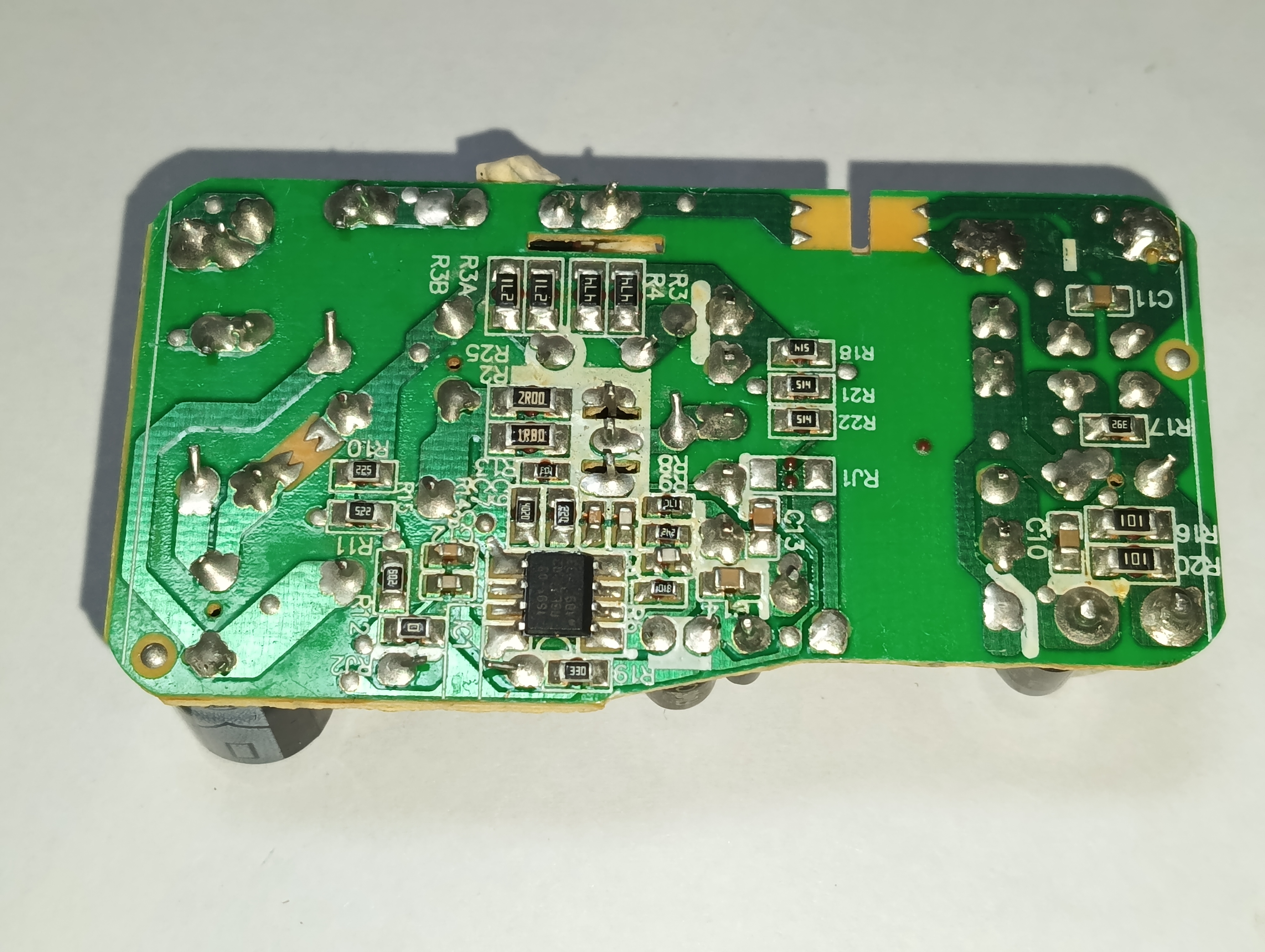

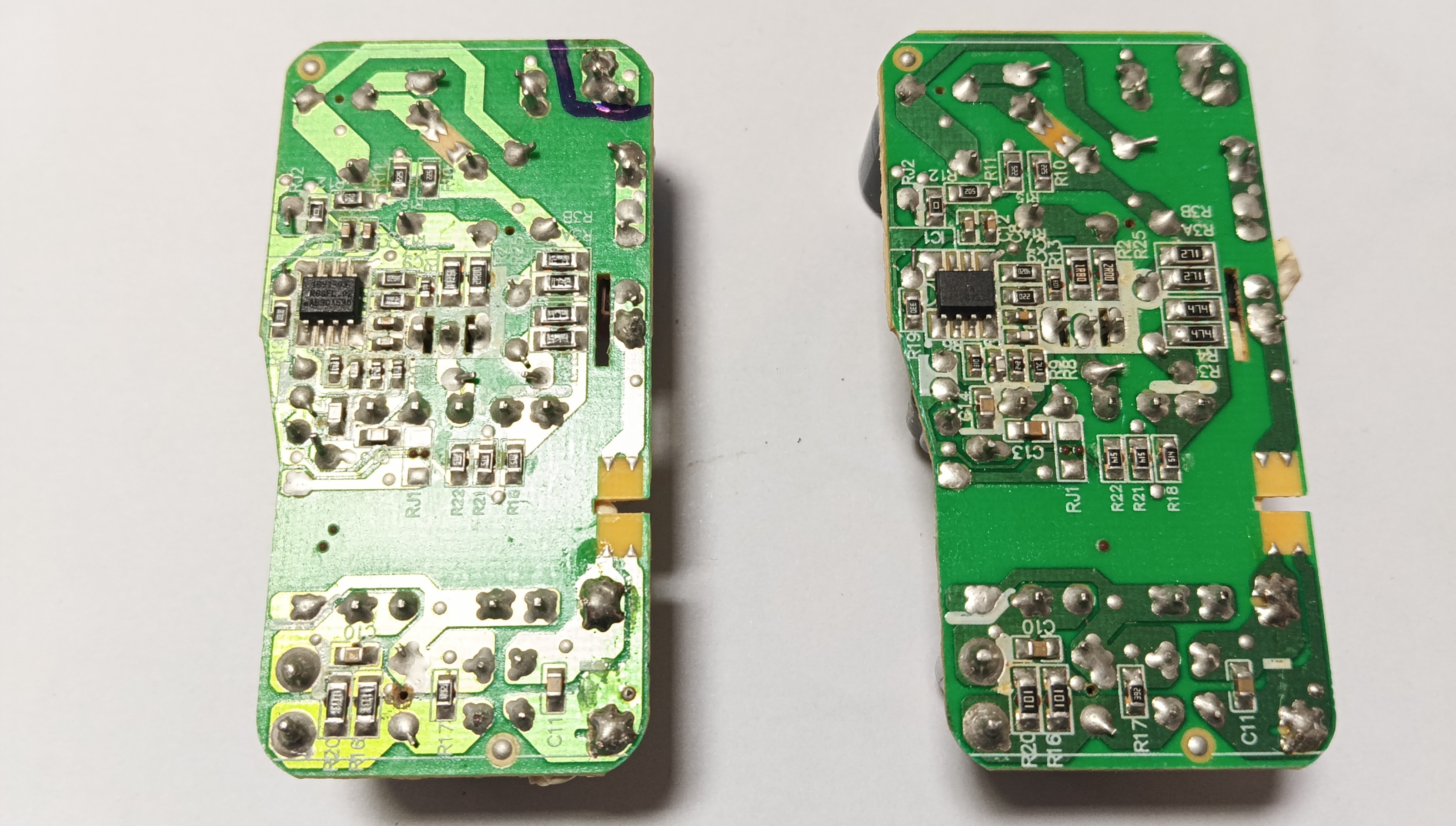

背面是贴片元件



从正面看：

电源初级无EMI，有一个蓝色压敏电阻，一个棕色方保险，一个整流二极管，用的半波整流。两个电解电容和一个共模电感组成π型滤波电路。一个小的开关mos管。

电源次级比较简单，一个肖特基整流管，一个电解电容和一个共模电感。



从反面看初级和次级之间没有光耦，由此可以判断稳压是初级辅电稳压，正面的ZD1稳压管就是稳压控制。

这类稳压方式不能带大负载，所以输出参数是12V1A。如果换成次级光耦稳压，估计可以输出2A。

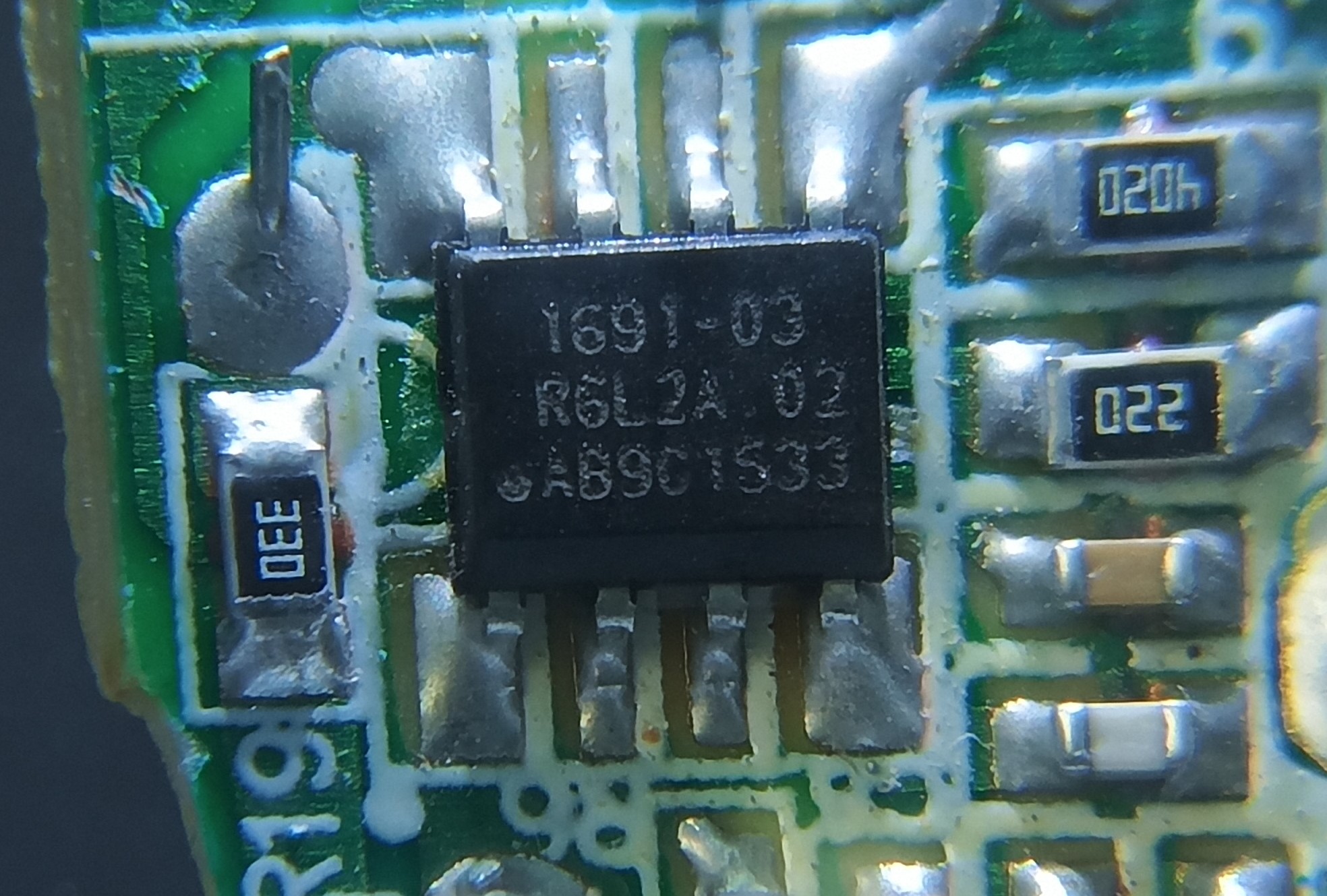

主控芯片丝印如下，查不到芯片资料。



方案和做工还可以，是大厂出品。一元一块的价格也不能要求完美。



暂时没想好怎么用，看便宜就买了。以后用的时候不知道能不能找到，哈哈
