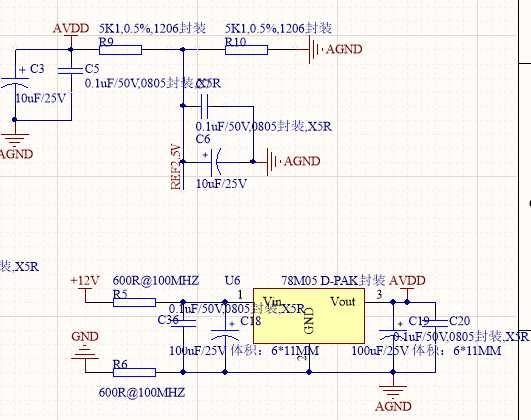

模块一:电源部分，采用78M05做为模拟部分供电。



这里采用600R@100MHZ的磁珠对模拟电路和其他电路做了一个简单的隔离作用，实测过程中发现可以提高压力数据的稳定性。

模块二：CS5530部分

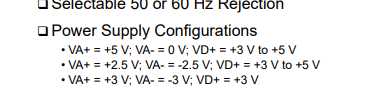

参考CS5530的数据手册的芯片供电范围：



由于使用STC芯片，这里首先选择的VA+ = 5V的供电，这样就不需要在做其他的电平，这样也可以减少因为引入的其他的电平产生的不必要的功耗。

当然使用该芯片作为压力采集的优点是，无需外部的外部电路，这样减少一部分的外围电路，直接使用内部的增益即可，如果是为了做毕设或者是个人爱好的话，只有简单的上图电路即可。如果需要数据稳定一些，需要将压力传感器的差分信号进行滤波才能接入电路，这样数据会稳定些.

模块三：分压电路及晶振电路



这里CS5530的基准电压采用电阻分压的方式进行采集，而没有采用AD780或者是其他的电压基准芯片进行设计是因为，若引入2.5V，基准电压芯片，则传感器供电电压需要和2.5V基准成比例移动，否则将导致传感器的读数出现系统误差，而使用软件滤波是无法剔除的，故这里只使用了简单的分压电压作为系统的基准电压，实测过程发现这样是可以满足项目要求的。

模块四：软件代码

CS5530初始化

unsigned char InitializationCs5530(void)

{

 unsigned char InitTemp = 0;

 unsigned int  setup1;



 CS5530PortInitialization();//启动串口。



 //配置RS = 1 激活软件复位

 Wr5_byte(0x03,0x20,0x00,0x00,0x00);//直接写5字节



 //读配置寄存器 ---等待复位结束!!!

 ad_time_5ms = 0;

 do

 {

  S1rd4_Cs_byte(0x0b);//写1字节读4字节?

  InitTemp = Cs_Rdata[3]&0x10;//判断RV是否为“1”?

  //ad_time_5ms;//超时判断

 }

 while((InitTemp==0)&&(ad_time_5ms < 200));



 //*************************************

 //若RV为1，向RS写0

 Wr5_byte(0x03,0x00,0x00,0x00,0x00);//直接写5字节.

 ad_time_5ms = 0;



 do

 {

  //读配置寄存器

  S1rd4_Cs_byte(0x0b);//写1字节读4字节。

  //************************************

  InitTemp = Cs_Rdata[3]&0x20;//判断RS是否为“1”。=0表示芯片正常!!初始化结束

  //ad_time_5ms;//超时判断

 }

 while((InitTemp==0x20)&&(ad_time_5ms < 200));

 //*************************************



 //量程=((VREF+)-(VREF-))/(GxA) G 是放大器的增益

 //VRS=0，A=2；当 VRS=1，A=1 复位后，单位增益缓冲器处于激活态，此时

 //若参考电压为 2.5V，则缺省的输入满量程电压范围为 2.5V。

 //若要使用仪表放大器(当增益设置大于 1x 时)并设置增益为 32x 时，

 //满量程输入电压为 2.5V/32 或约 78mV

 //当前配制:5V供电 --2.5V内部基准 使用setup1 和 setup2  [增益6 字速率240Hz] [增益0 字速率240Hz]

 //CS1 CS0 G2 G1----  G0 WR3 WR2 WR2 ---- WR0 U/B OL1 OL0--- DT  OCD NU NU

 //使用整形数据配制表! 设置增益 11<< (0-6)--字速率7<< (0-4,8-12) --

 //VRS=1 2.5v基准

 //当前满量程输入电压 A1=2.5v/1x64=39.0625mv

 //当前满量程输入电压 A1=2.5v/1x1=2.5v



    //------读配置寄存器

 //--------检测系统是否复位(cpu等待!!)

 //-----------写配置寄存器  #03H--#00H(参考电压为V=5伏 [2.5<V<VA+]，如为2.5伏[1<V<2.5]则02H)--#00H--#0H--#0H

 //--------------设置通道设置寄存器[配制setup1-setup12] #05H--R1(#06H字速率高位)--#40H--R2(#46H;字速率高位)--41H

 //-------------------------------------------------------------------------



 //写配置寄存器。参考电压设置 2.50V   1V < VRS =< 2.5V 设置为1

 InitTemp = (VRS_1V_2V5&0x01)<<1;



 //设置通道寄存器 增益 字速率 极性 开路检测  2个setup 共8个字节参数

 //采用16位处理数据---setupx

 setup1 = 0x0000;//通道1

 //setup1|=((unsigned int)GAIN_X32)<<11;//增益  0-6(1-64X倍增益)

 setup1|=((unsigned int)S_120_HZ)<<3;//字速率 0-4 8-12

 setup1|=((unsigned int)UNIPOLAR)<<2;//极性  0双极性-1单极性

 setup1|=((unsigned int)NORMAL)<<1;//开路检测 0正常-1电流源启动



 Wr5_byte(0x03,InitTemp,v_value(setup1,1),v_value(setup1,0),0x00);//直接写5字节



 return 0;

}

这里我使用的STC系列的单片机属于大端模式，使用SPI通讯时，需要注意数据的移位问题，否则读出来的数据并不是很准确，也可以使用示波器查看数据或者是使用逻辑分析仪进行直接读取。
