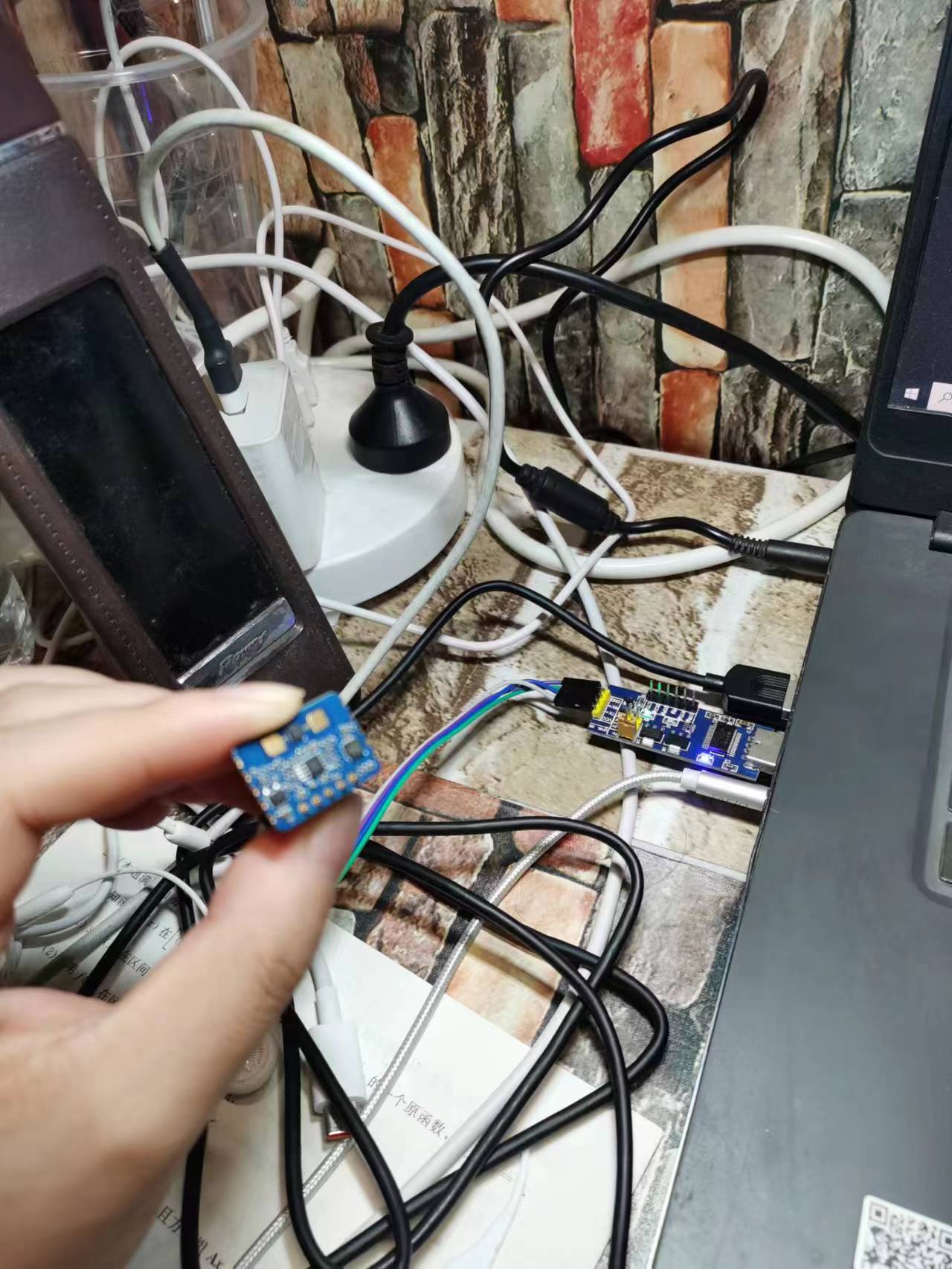

收货啦





1. 包装与外观：
  收到的CEM5826-M11毫米波雷达模块包装完整，外观简洁专业。板卡本身小巧，尺寸适宜，便于集成。从提供的PDF文件中可以看出，模块的设计注重实用性和紧凑性，适合嵌入式应用。

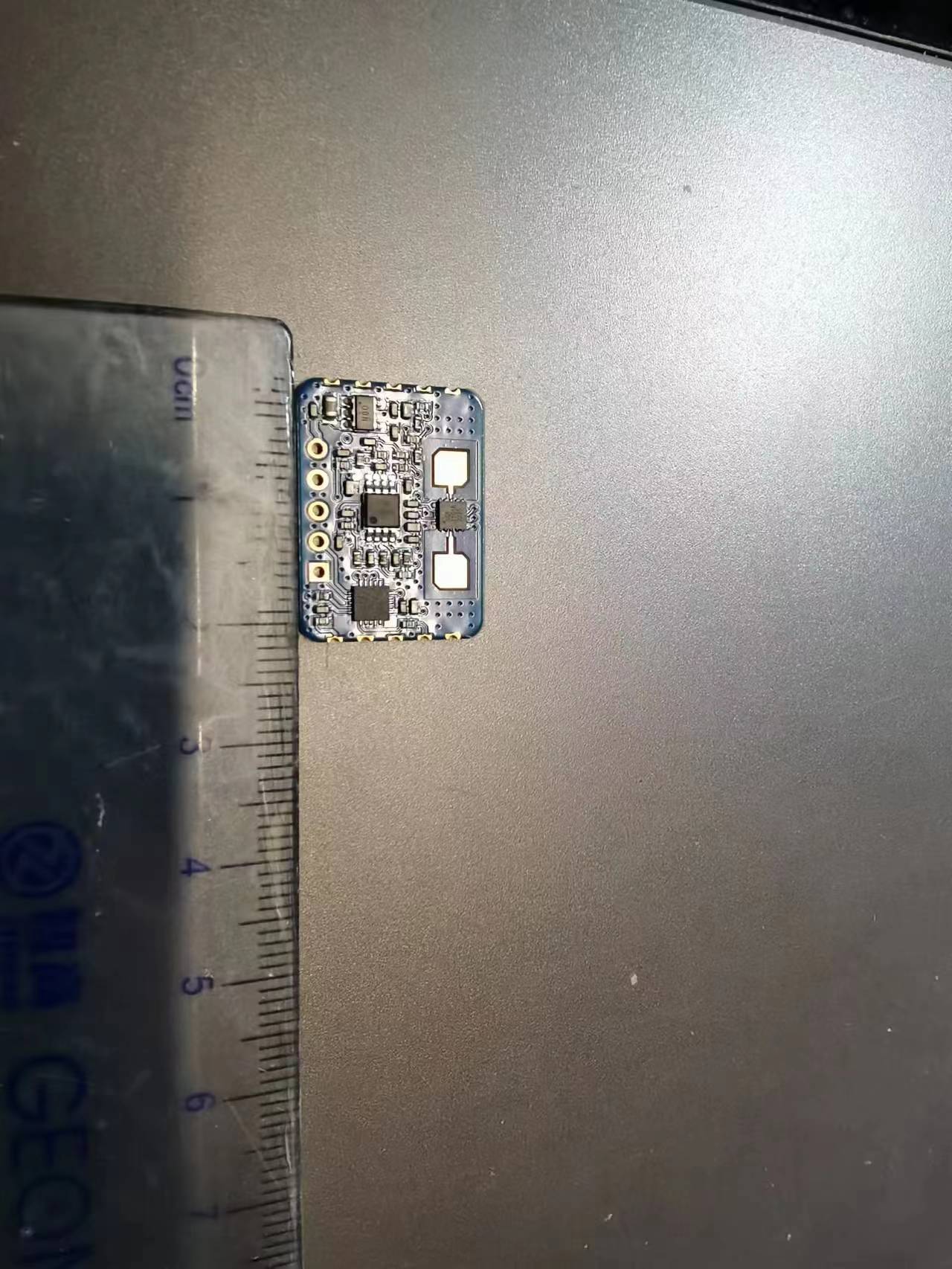

 图1 [CEM5826-M11外观]

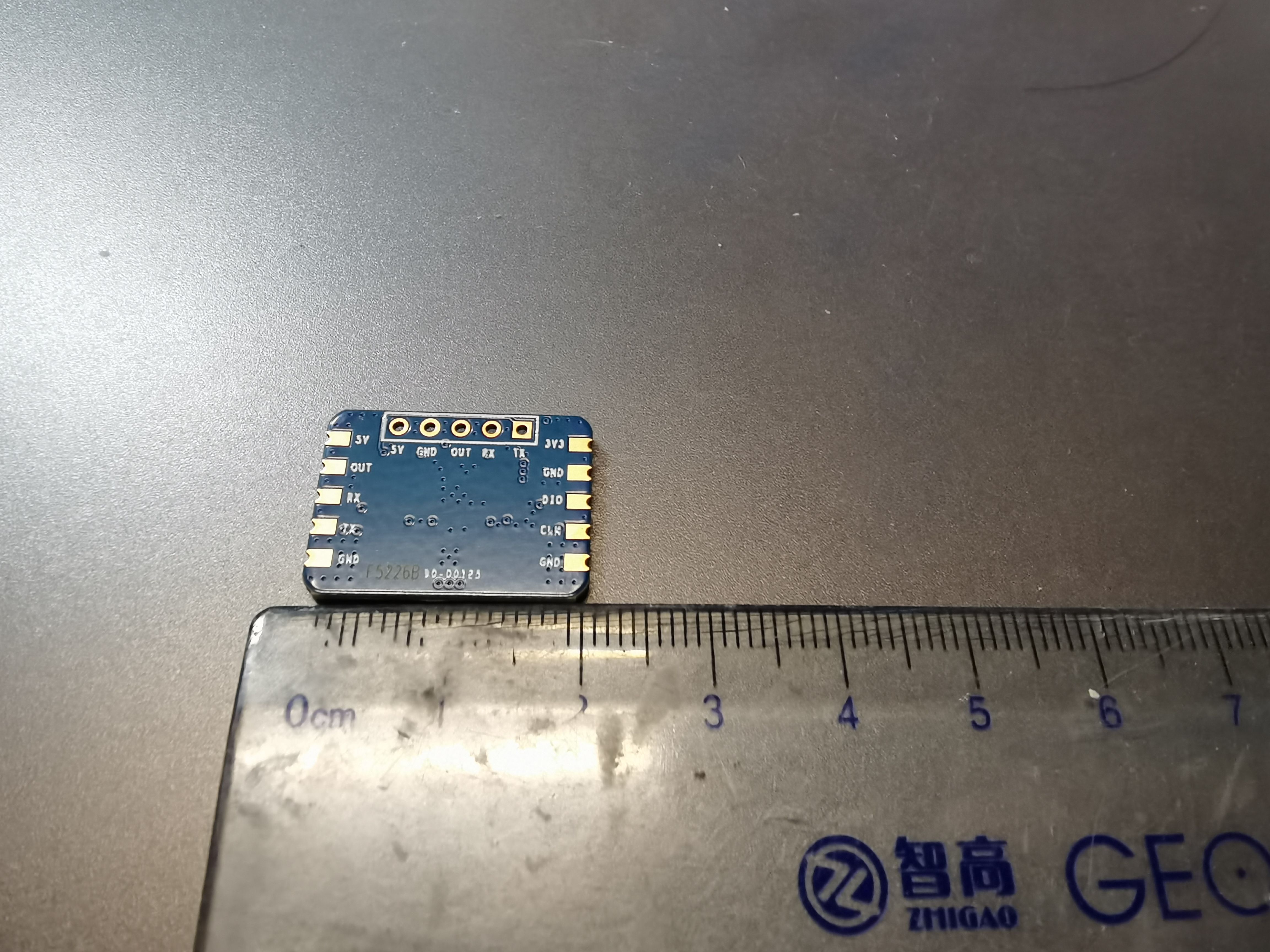

 图2 [CEM5826-M11接口细节]





2. 功能特性：
  CEM5826-M11是一款24GHz毫米波人体微动存在检测雷达模块，与传统雷达不同，它能够检测人体微动幅度的运动，提高了存在检测的准确率。这种高灵敏度的检测能力，使其在一定范围内不易漏报。ps：的确不容易漏报，一点点非人的风吹草动导致的物体移动也可以被检测到，从而提升阈值。



 图3 [CEM5826-M11功能特性]

3. 系统框图与硬件资源：
  根据规格书，CEM5826-M11的系统框图清晰地展示了信号的发射、接收和处理流程。供电电压为3.6V至5.5V，供电电流为65mA@5V。

4. 做工与材料：
  板卡的做工精良，焊点均匀，无明显瑕疵。如果需要设计外壳，考虑到电磁波的传输，推荐使用塑料等低衰减材料，以减少对检测性能的影响。

5. 软件资源：
  模块支持UART文本协议，波特率为115200，字宽为8bit，无奇偶校验。配置指令丰富，包括检测阈值、最小/最大检测速度等，使得模块可以根据实际应用场景进行灵活配置。

6. 功能演示：
  在实际测试中，CEM5826-M11能够准确地检测到人体微动，即使在人体背对或侧对雷达的情况下，也能保持较高的检测准确率。

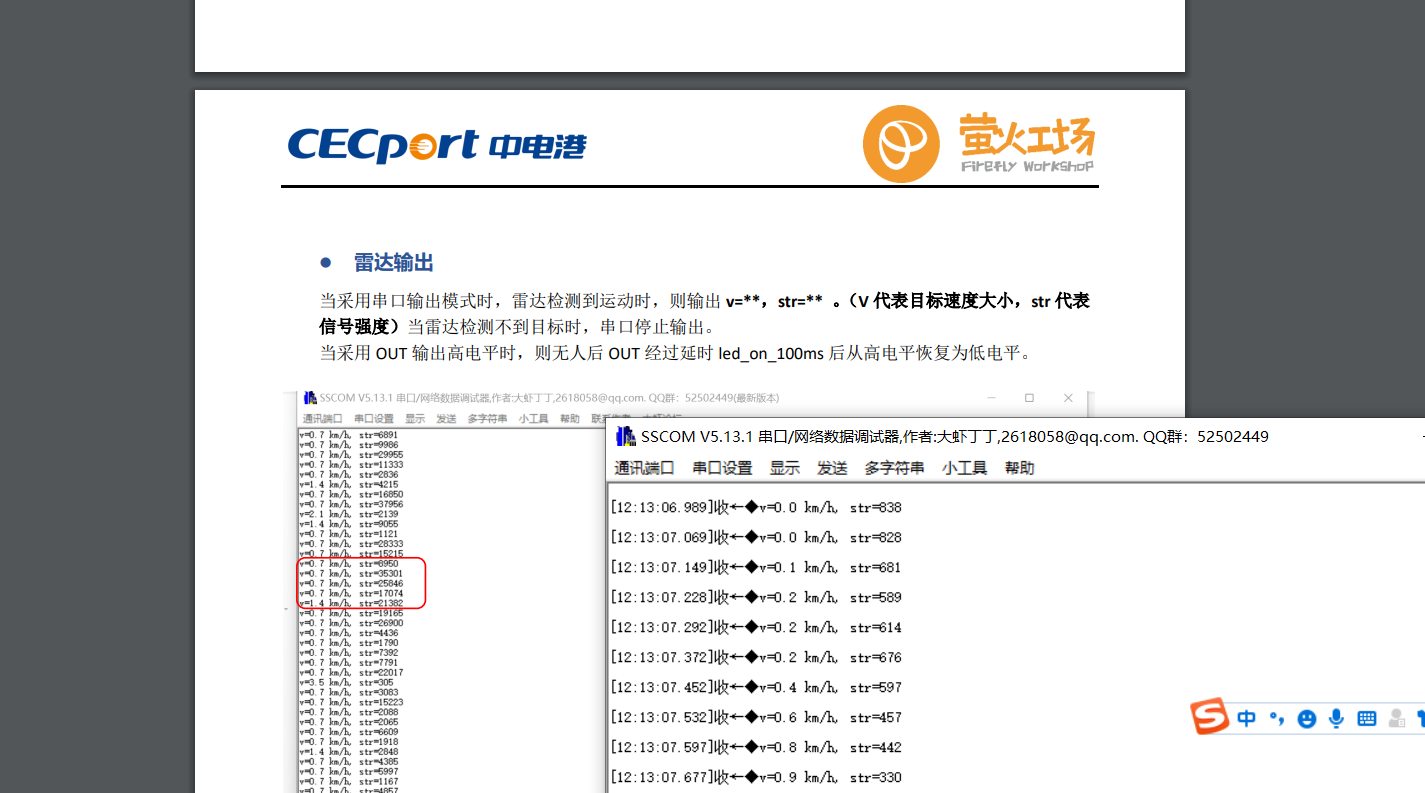

  图5 [运动检测]



1. 安装与调试：
  安装过程简单，只需按照规格书中的接口信息连接电源和串口。使用串口助手进行调试，波特率设置为115200，接收和发送均设置为ASCII格式。

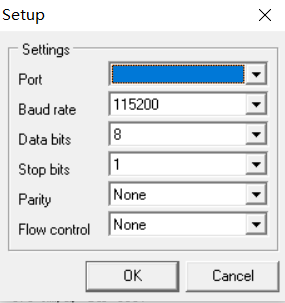

  图6 [串口设置]

2. 性能测试：
  在挂高3米的情况下，CEM5826-M11的微动人体检测半径达到3米，移动检测半径为5-6米，与规格书中的数据一致。

3. 实际应用：
  在不同的测试场景中，CEM5826-M11均表现出色。无论是在室内还是室外，模块都能稳定工作，准确检测人体微动。



总结：

1. 优点：
  CEM5826-M11以其高灵敏度的微动检测能力和灵活的配置选项，为用户提供了一种可靠的人体存在检测解决方案。

2. 改进建议：
  虽然模块性能出色，但在某些极端环境下，如高温或高湿，性能可能会有所下降。建议增加环境适应性的测试和优化。

3. 总体评价：
  综上所述，CEM5826-M11是一款性能卓越的毫米波雷达模块，适用于需要高精度人体存在检测的应用场景。我推荐这款产品给需要此类解决方案的开发者和工程师。
