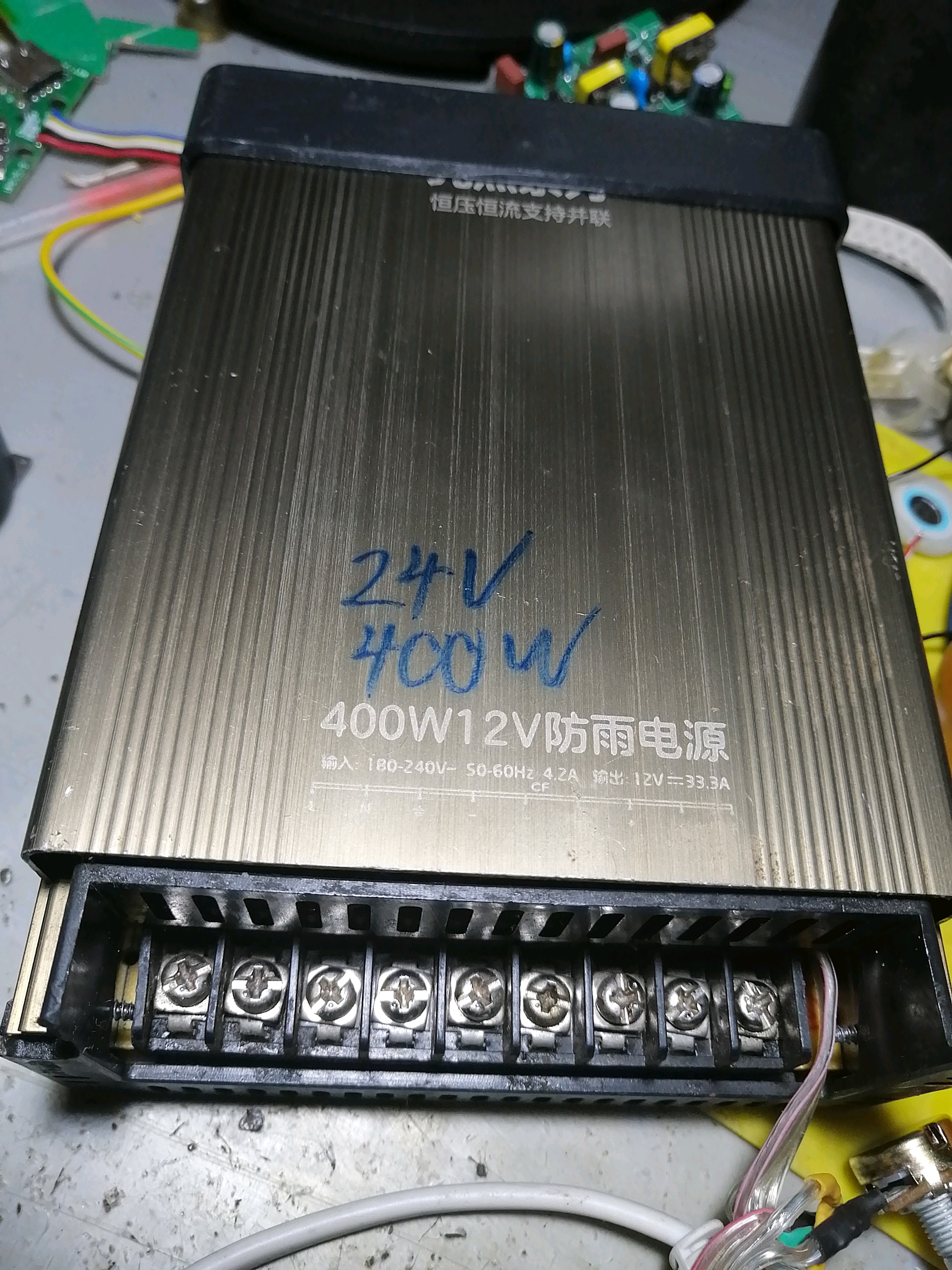

首先准备一个开关电源，这里用一个24V的电源

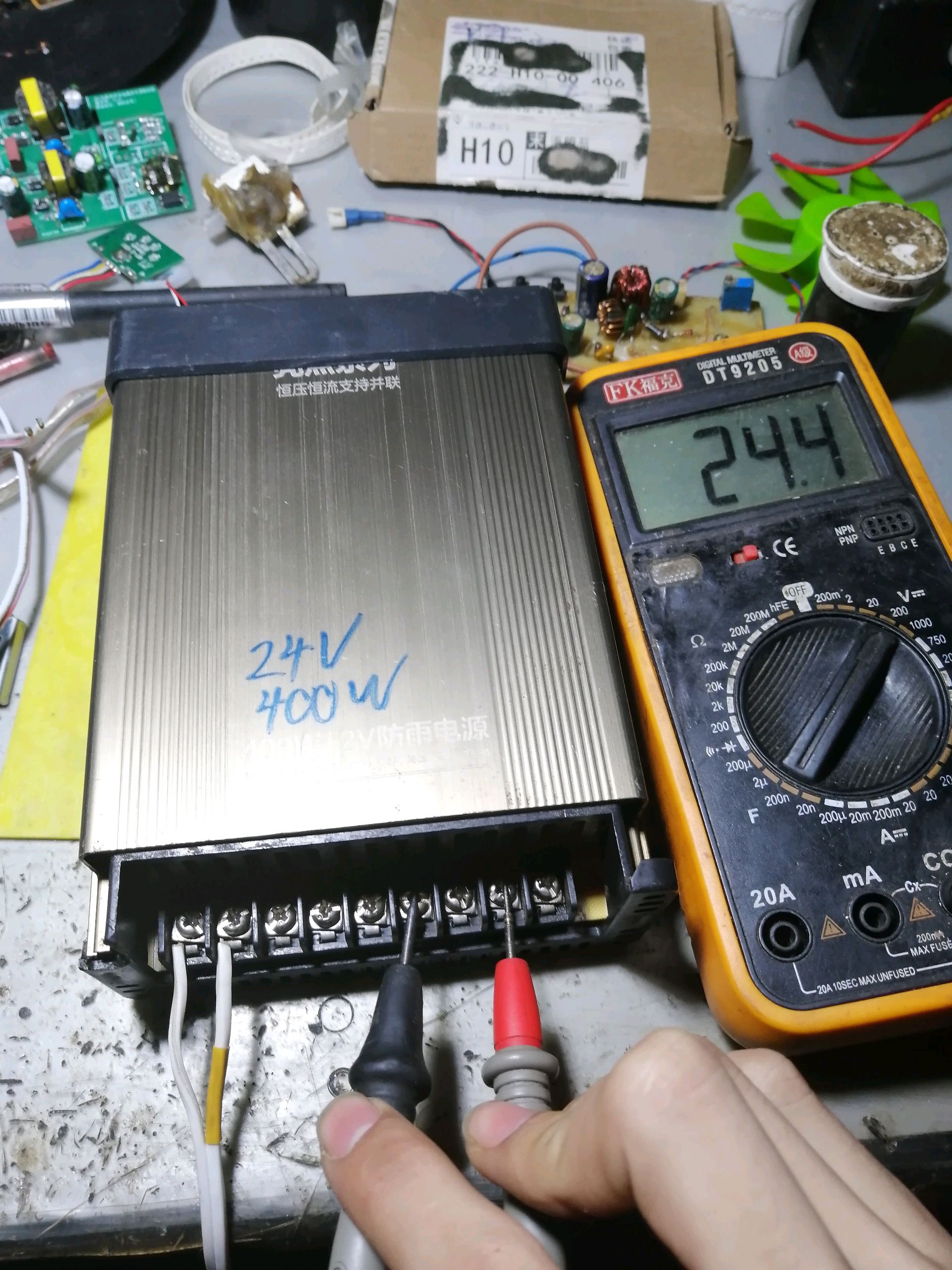

然后测试一下

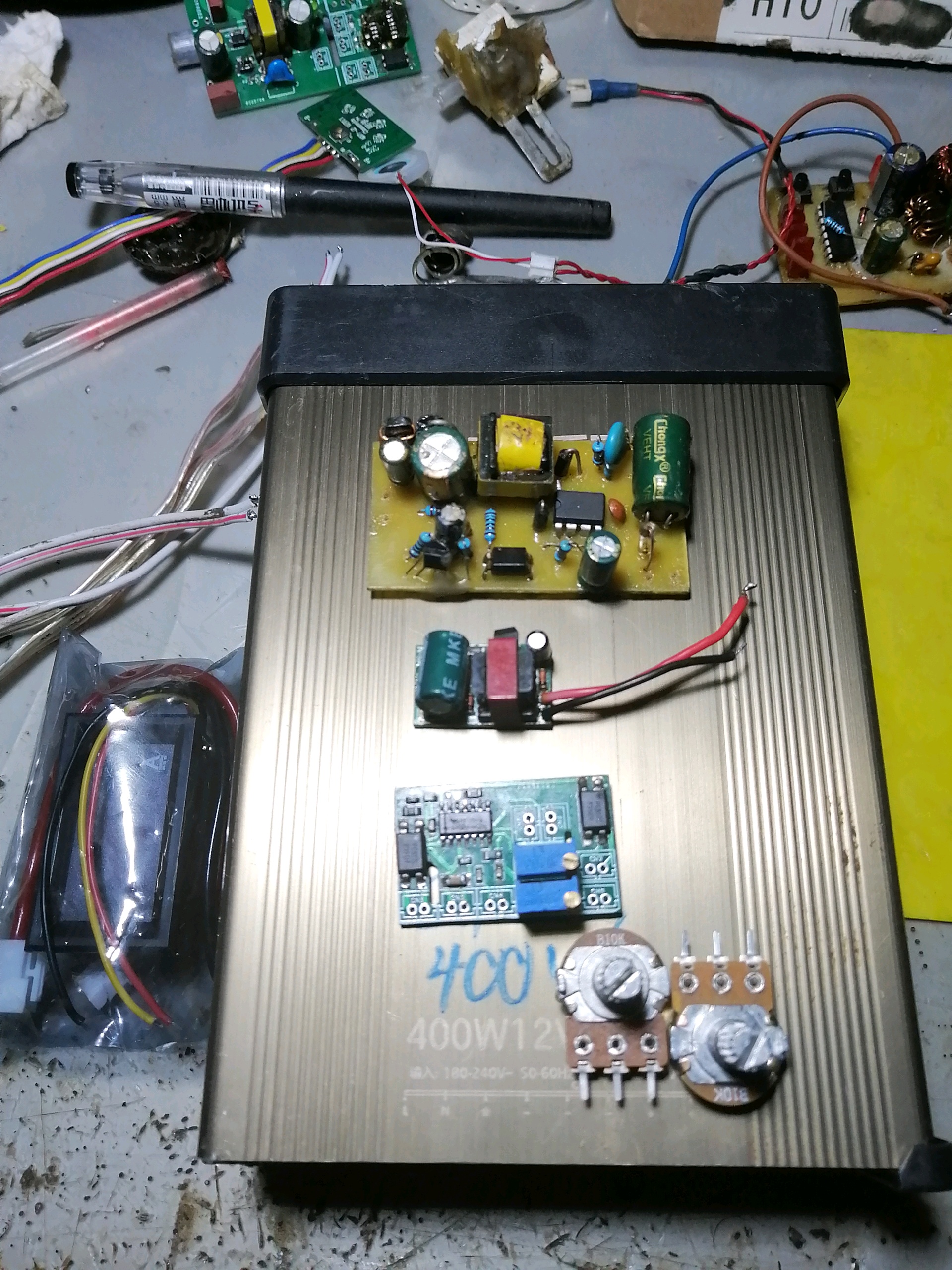

准备需要的元件：一个开关电源，两个10K电位器，一个电压电流表，一个开关电源改可调电源专用主板，一个12V和一个18V或24V辅助电源，导线若干。

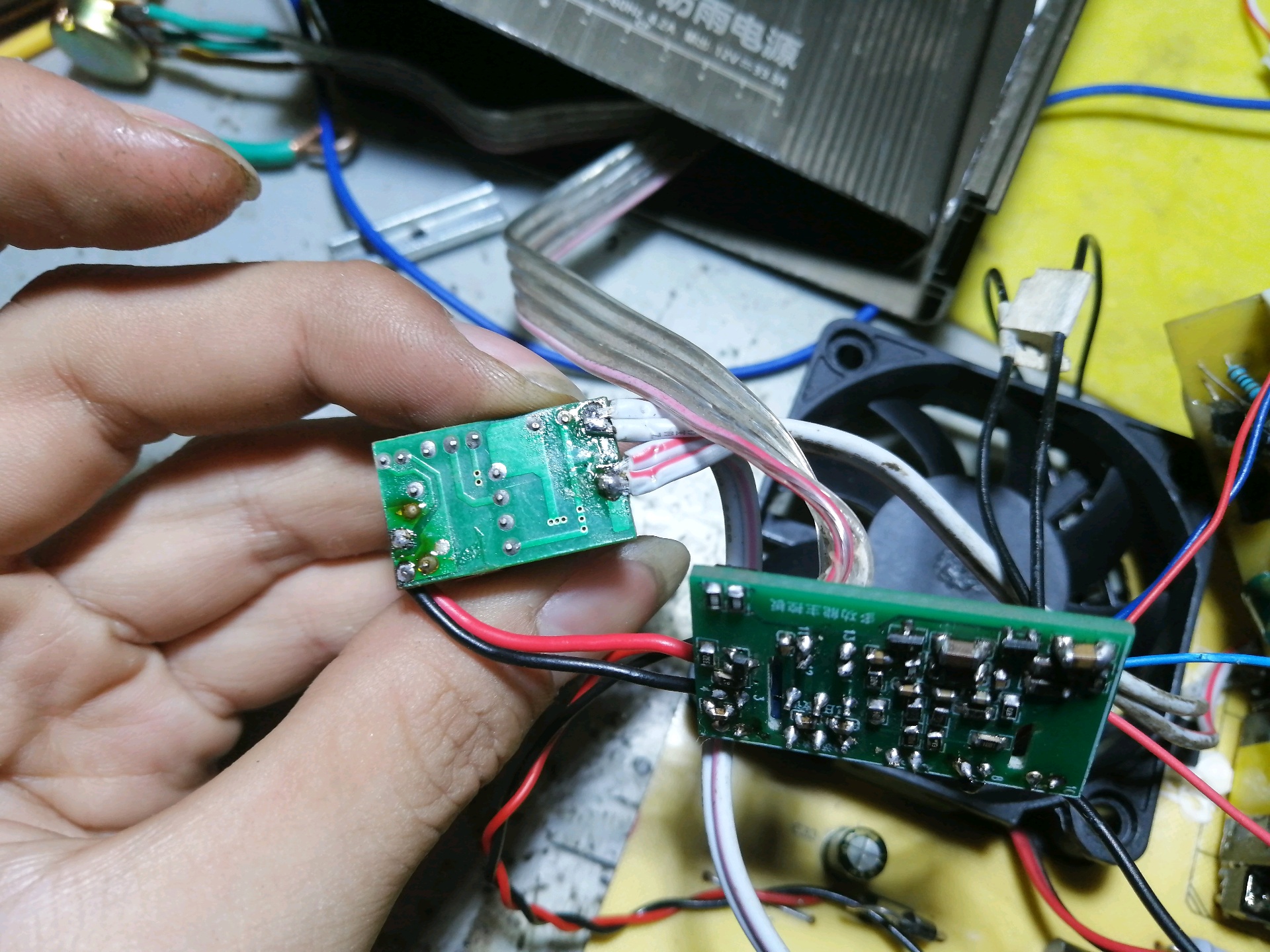

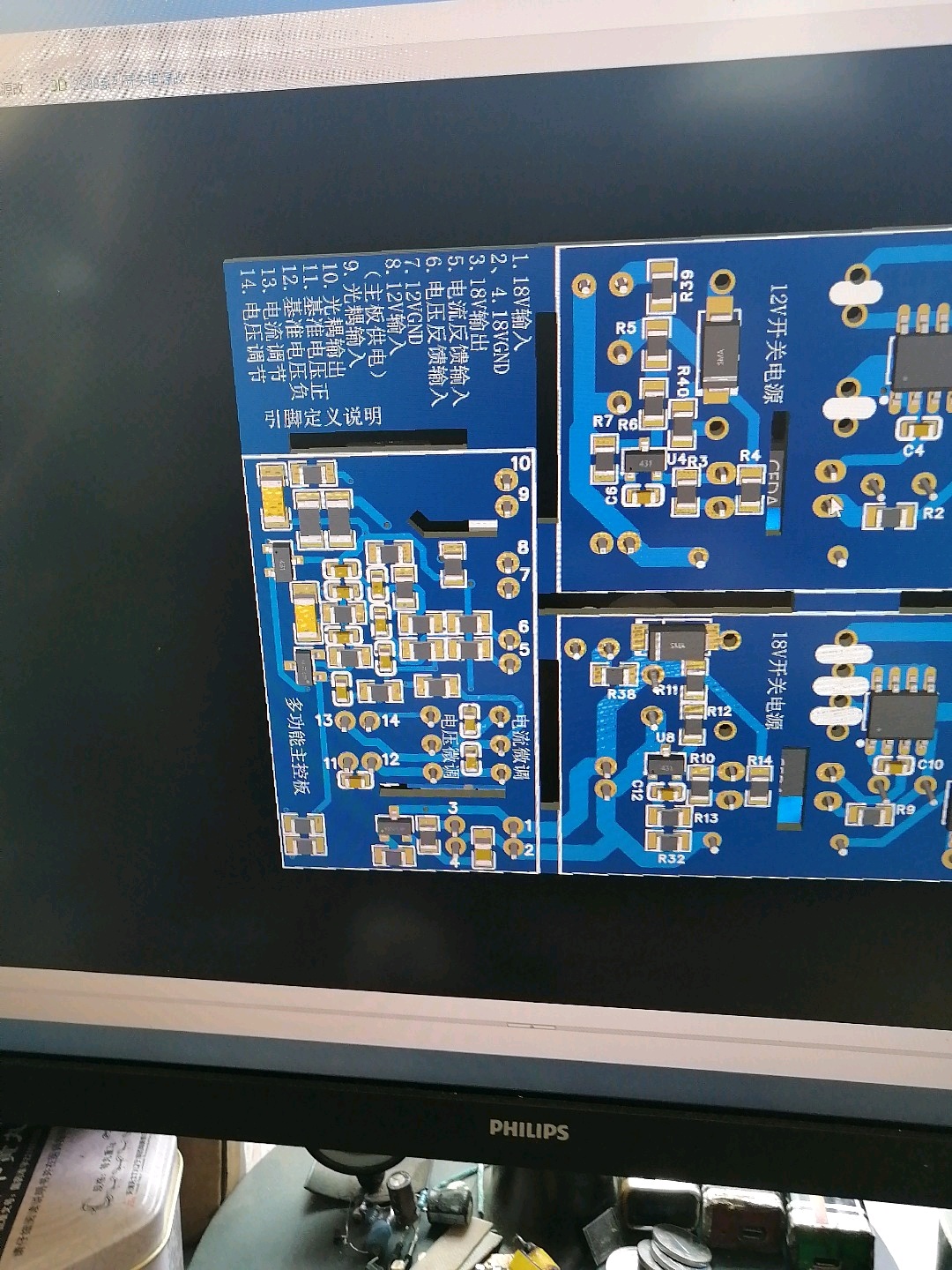

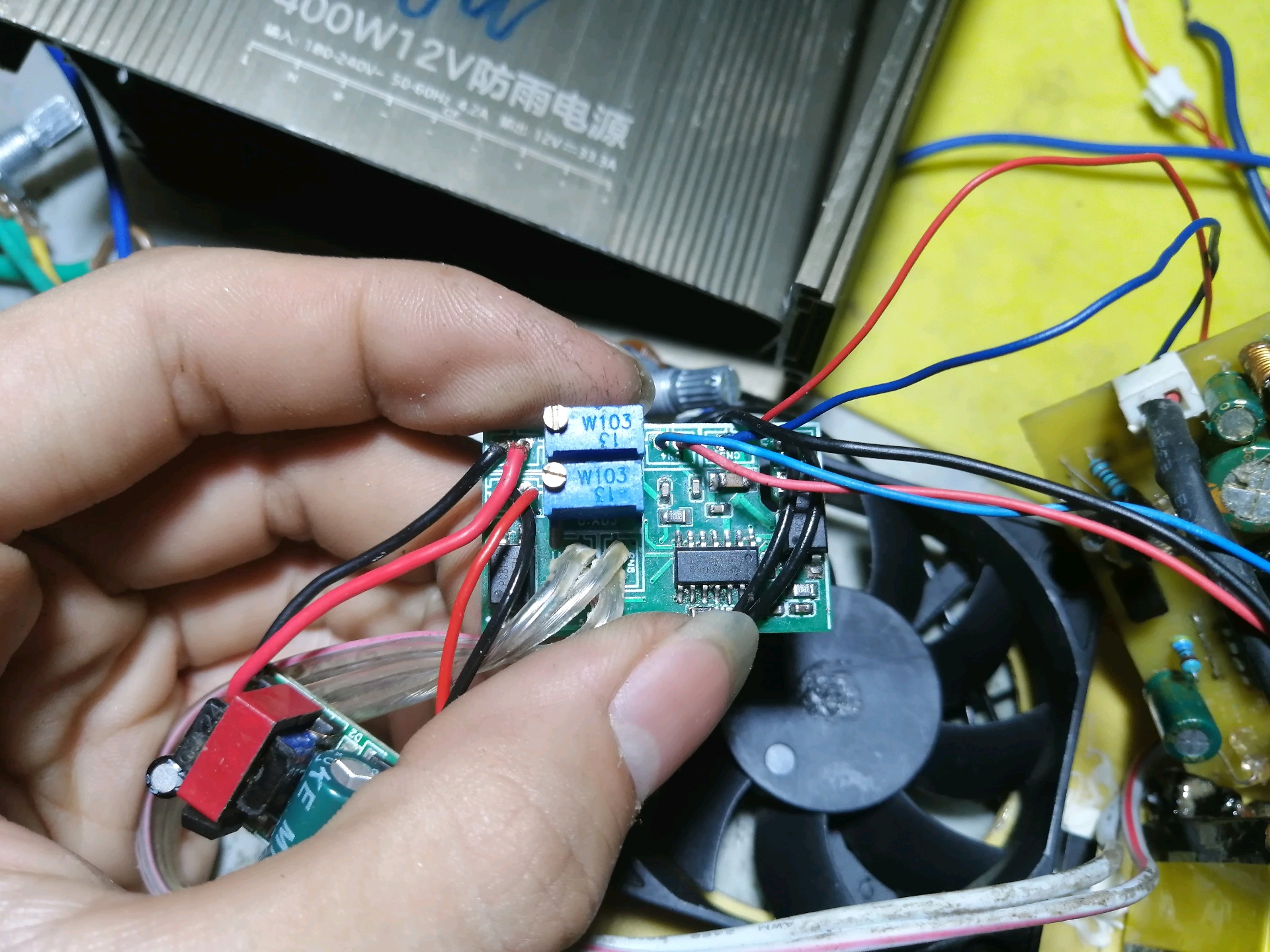

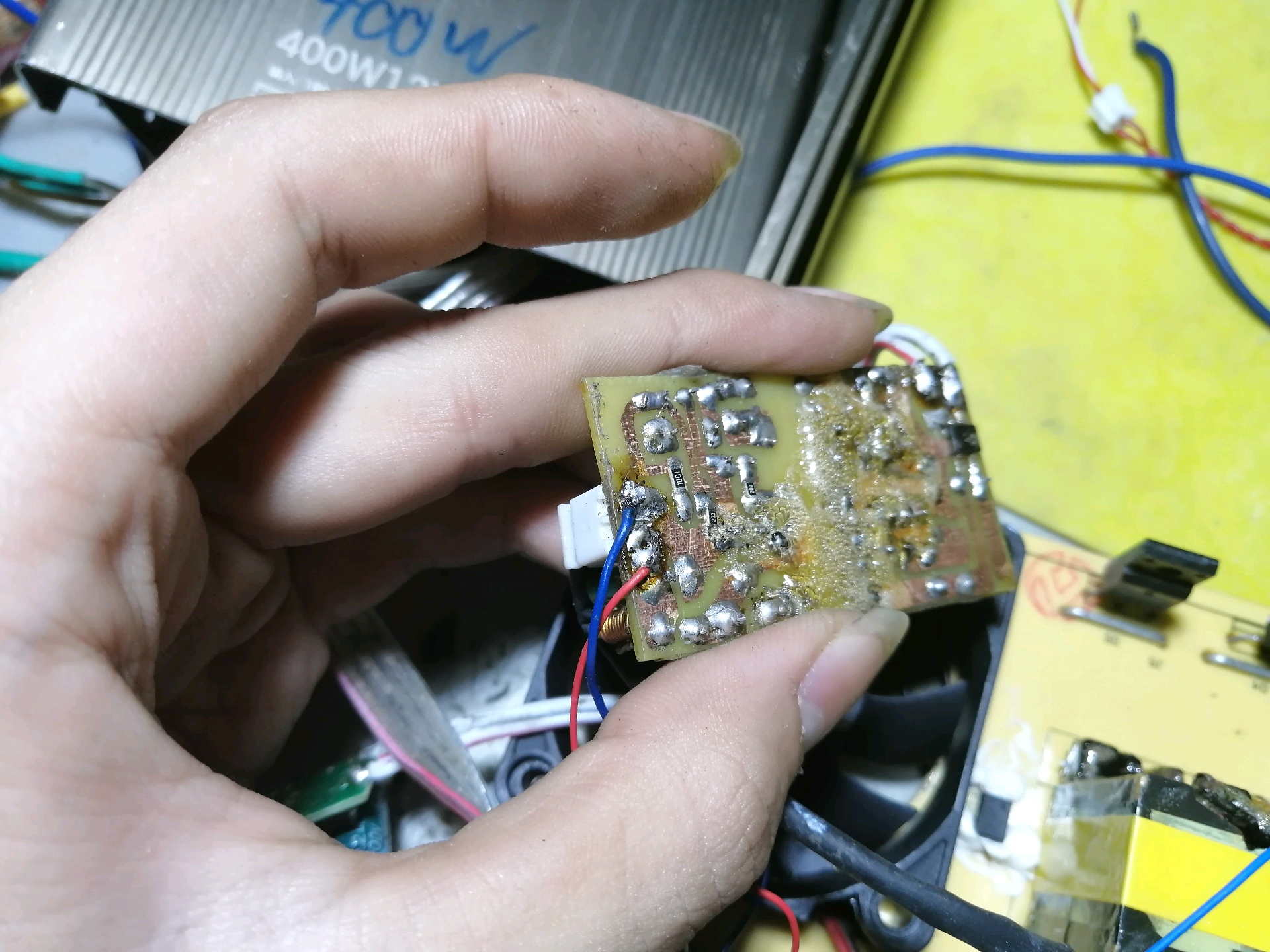

这个开关电源改可调电源专用主板是最新设计的四代主板，可以用在0-100V之间任意电压的开关电源改可调的电路中。由于这次改可调电源教程主要是为了测试这个主板，所以只打样了主板的部分电路，正常的主板上面会集成两路隔离辅电的，和三代机主板一样。

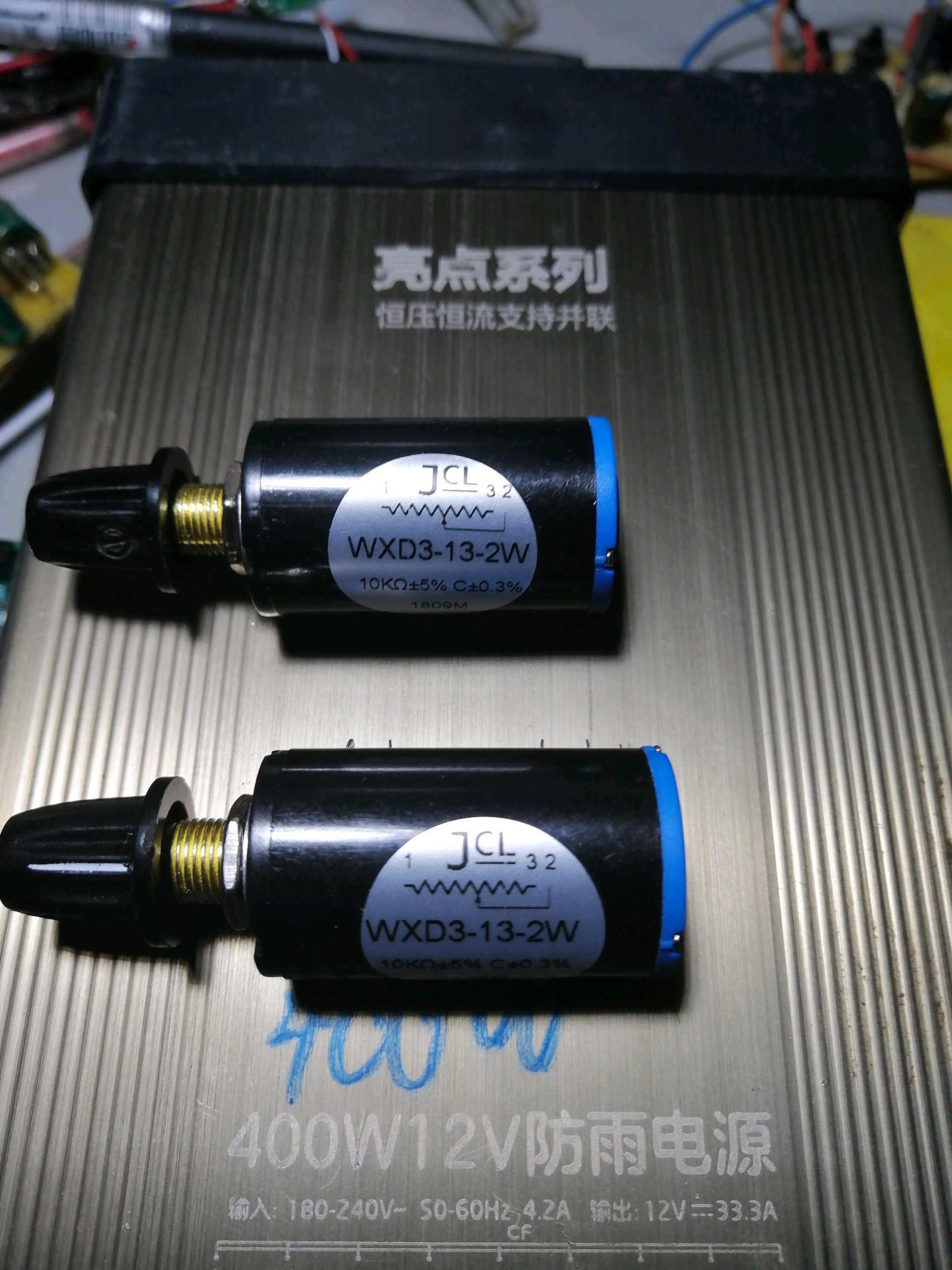

还有由于这次改可调电源主要是为了测试主板，所以电压电流表就先不装了。电位器就用这种普通的。大家改可调电源时应该加上电压电流表和使用多圈精密电位器。

等我那个主板调试好了再出一个完整版的详细教程。

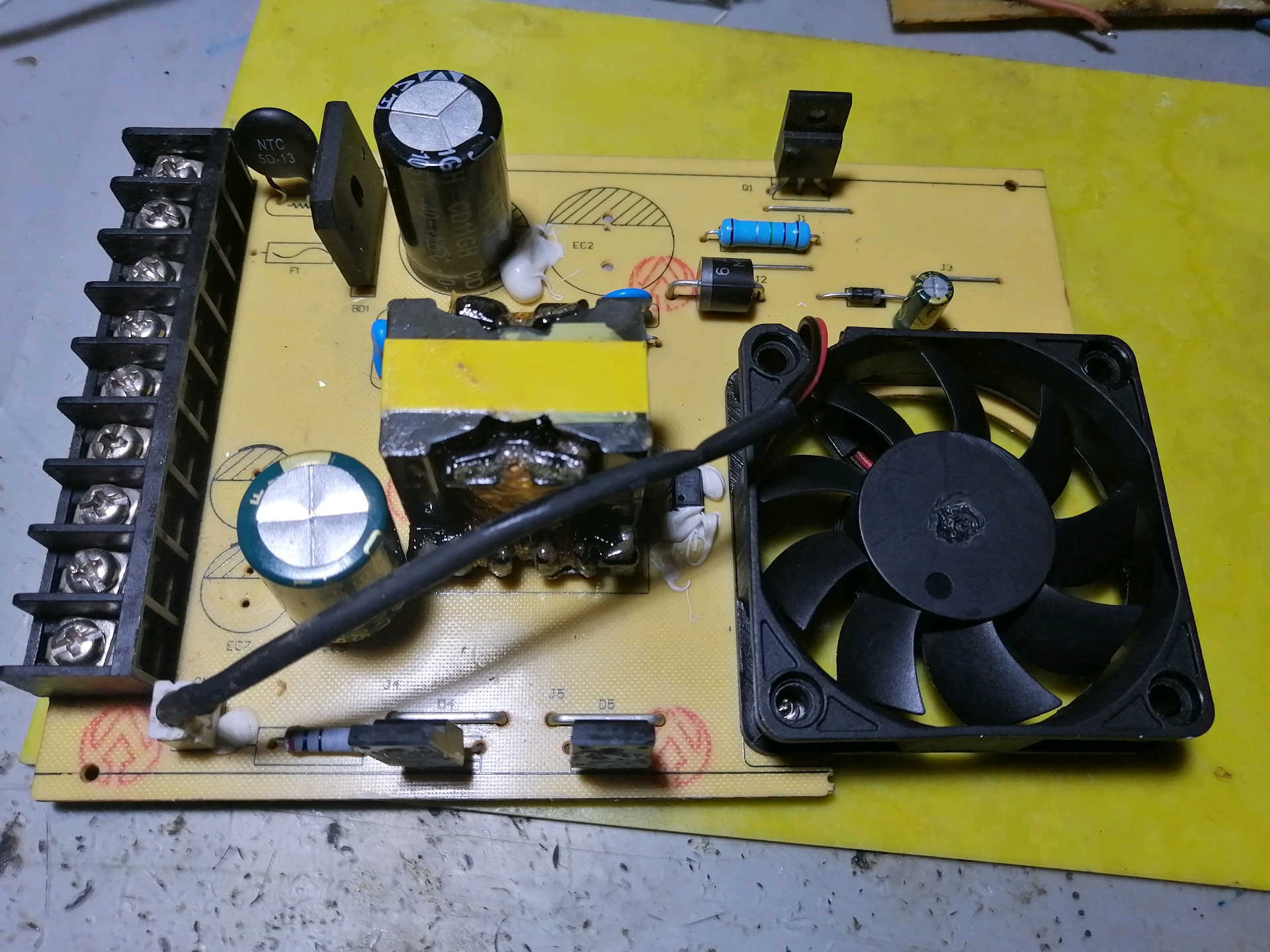

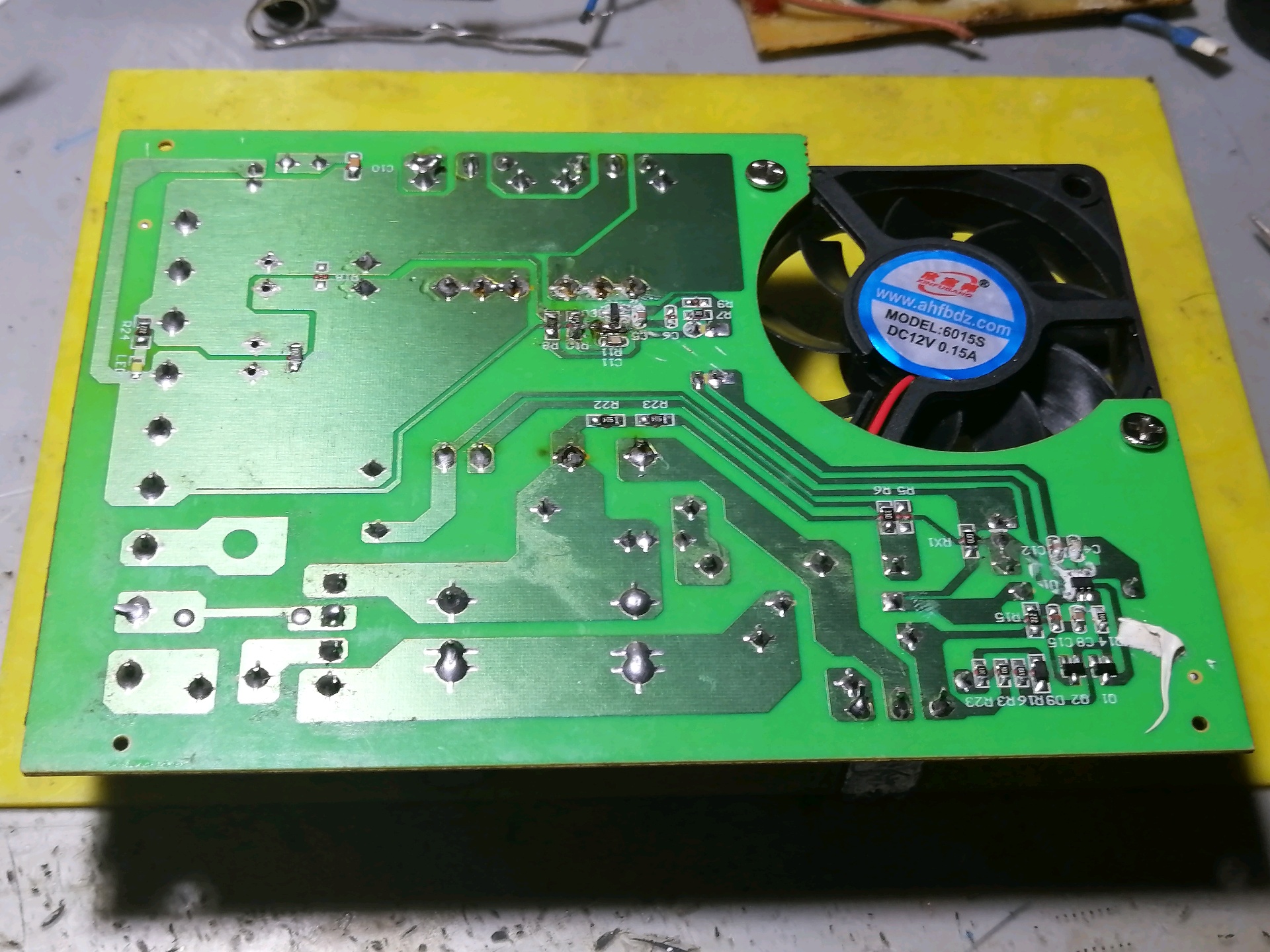

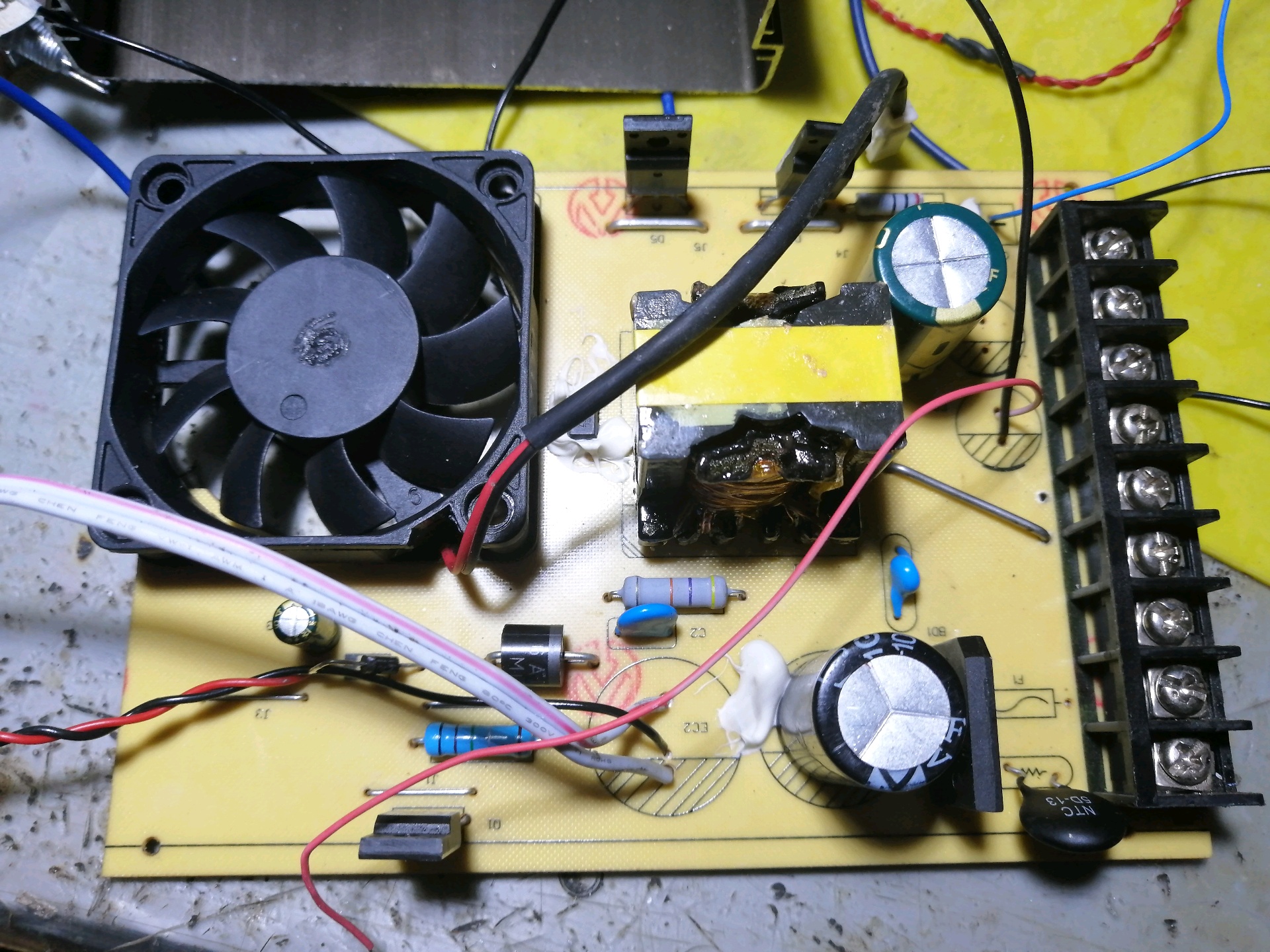

然后把电路板拆出来

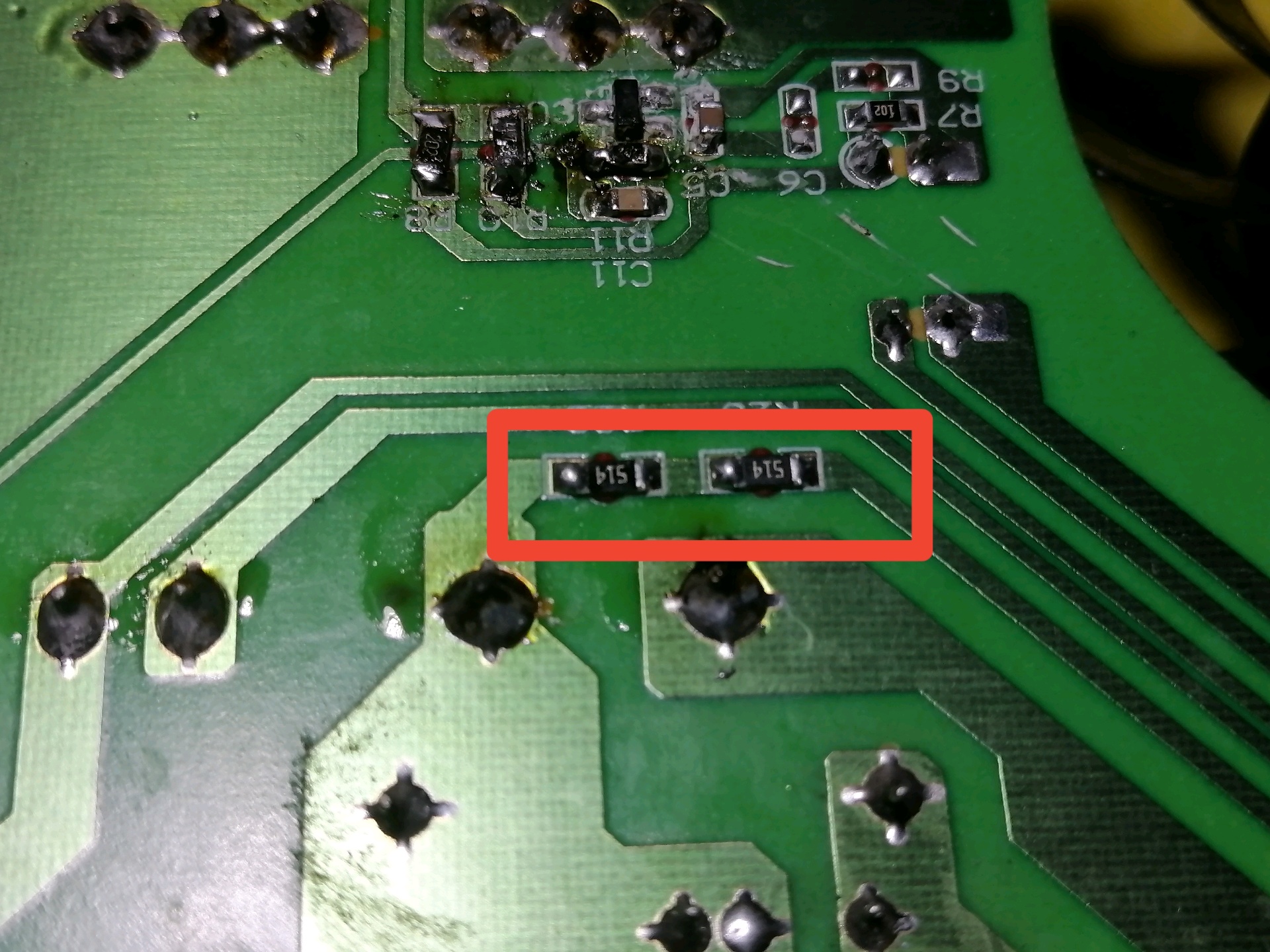

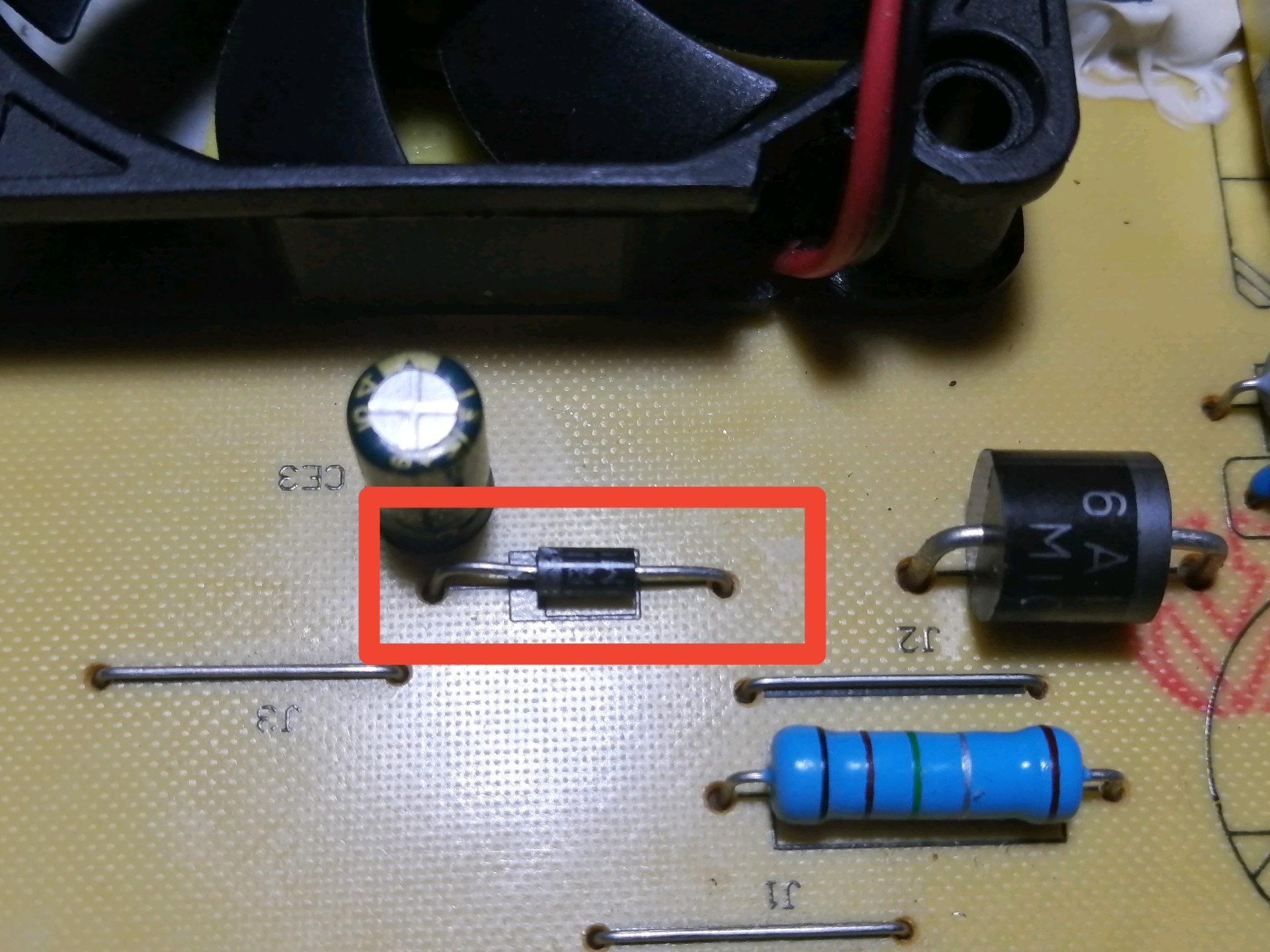

断开启动电阻和芯片二次供电二极管

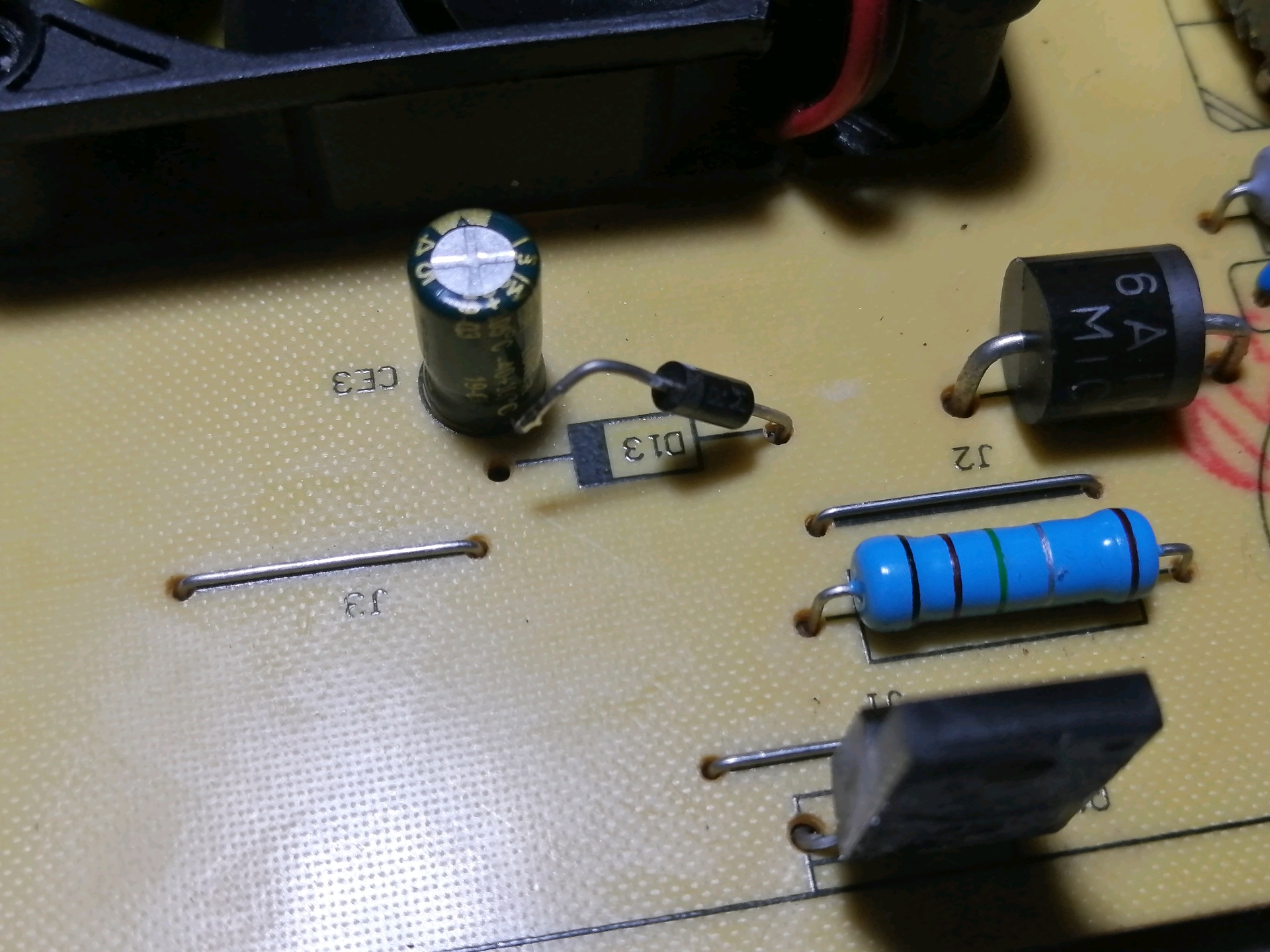

这是断开后的样子

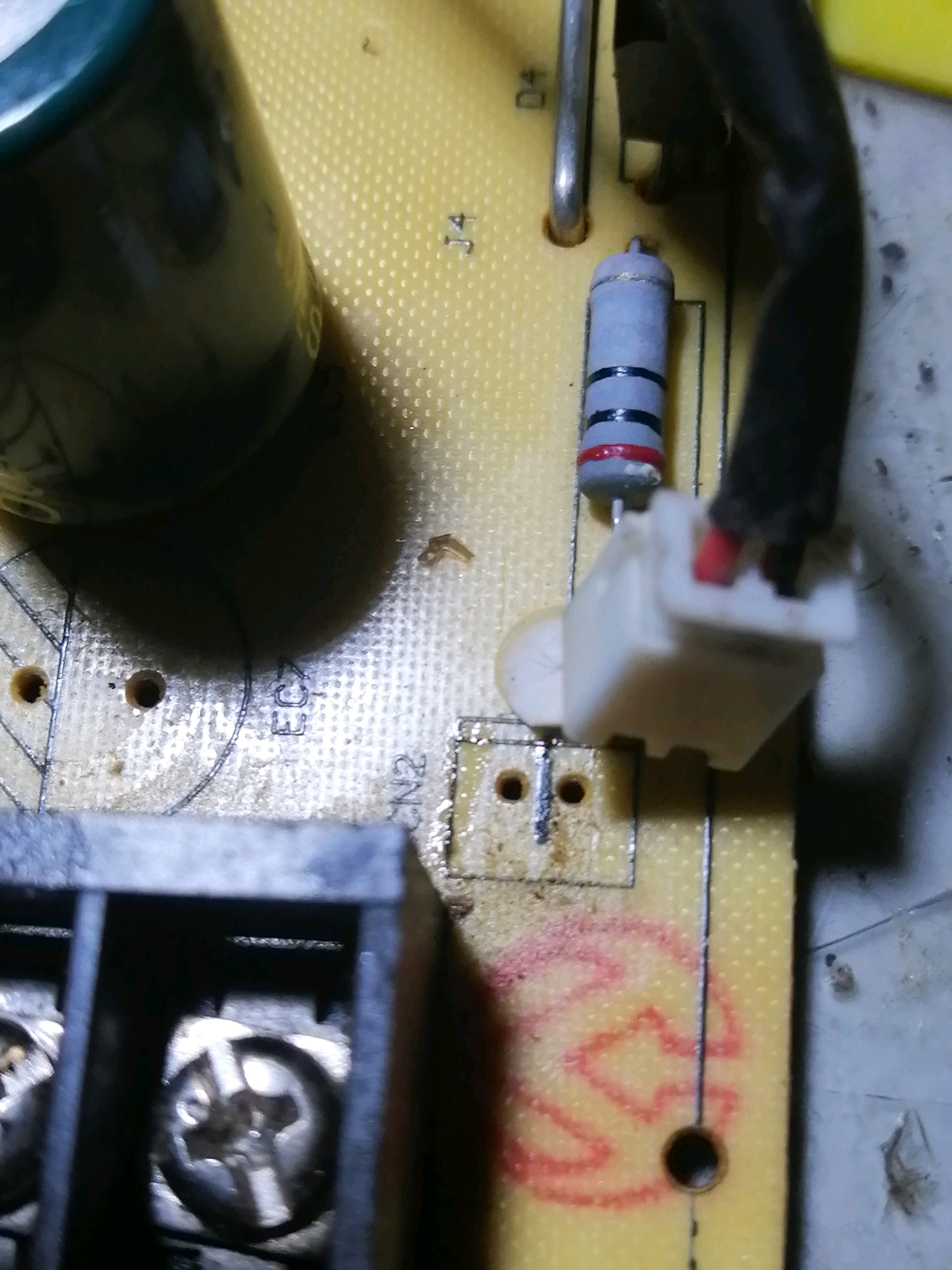

风扇供电线连同接线座一起拆下。注意不能用烙铁长时间接触引脚，防止造成塑料外壳融化导致引脚松动。

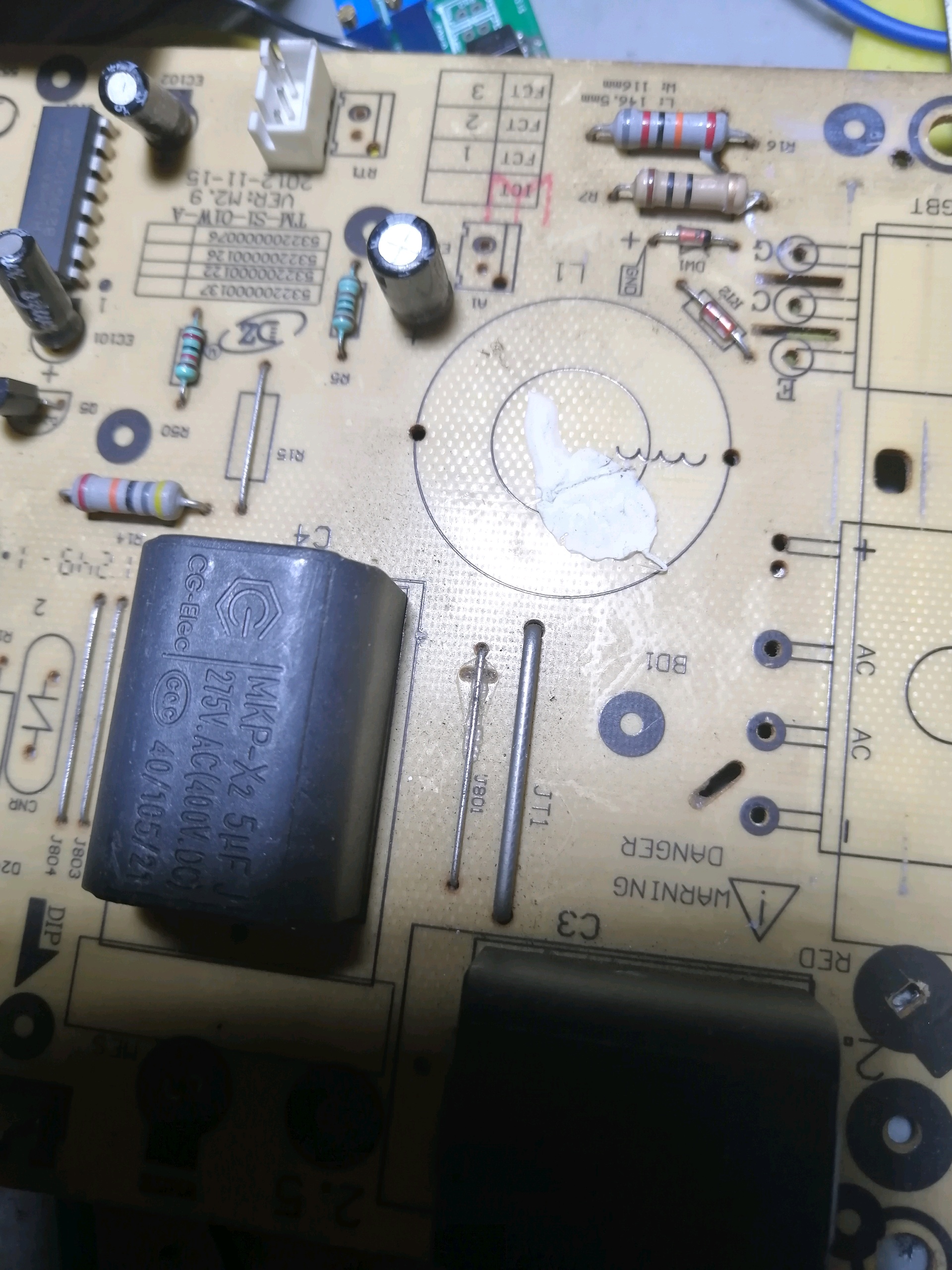

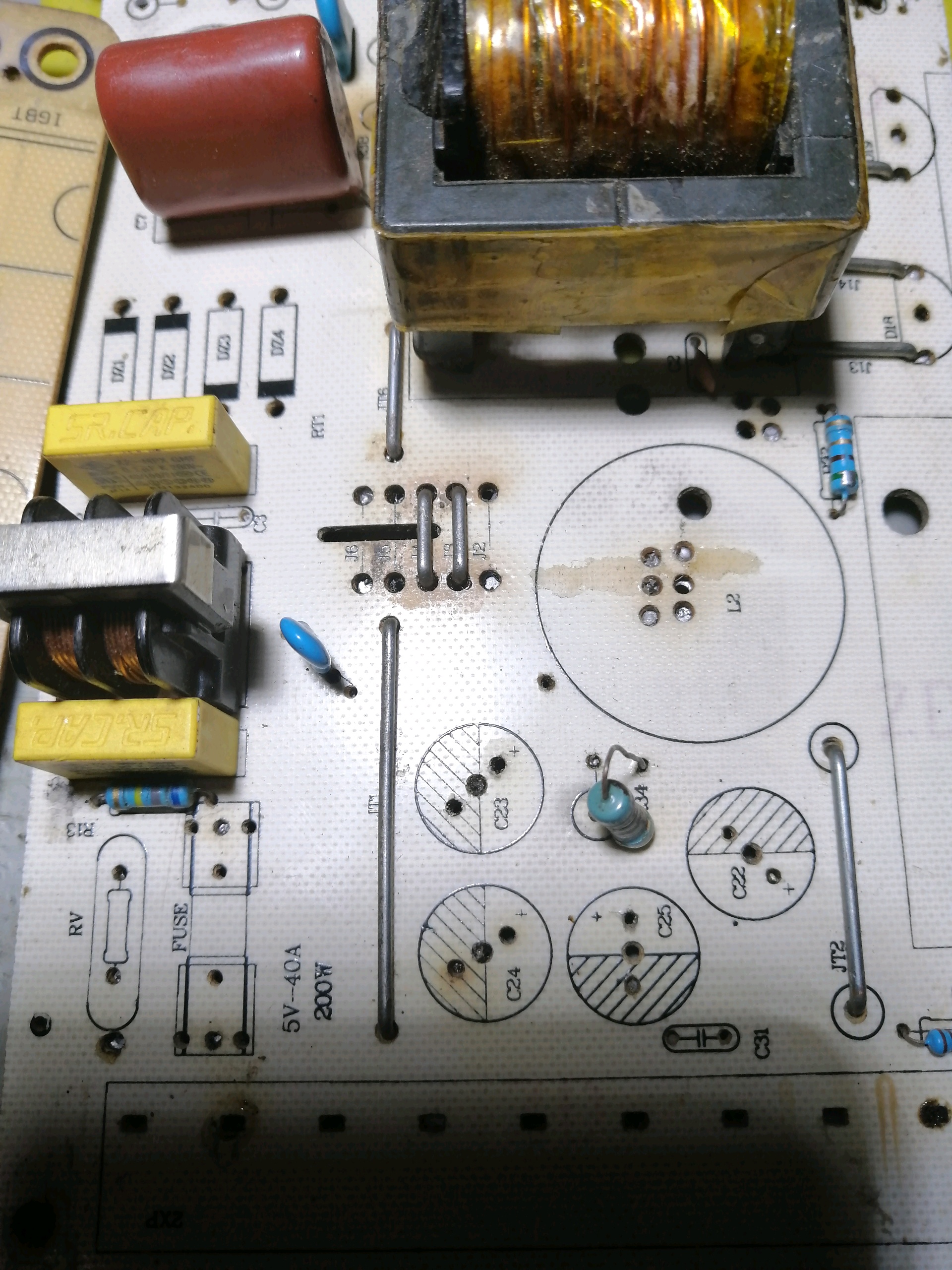

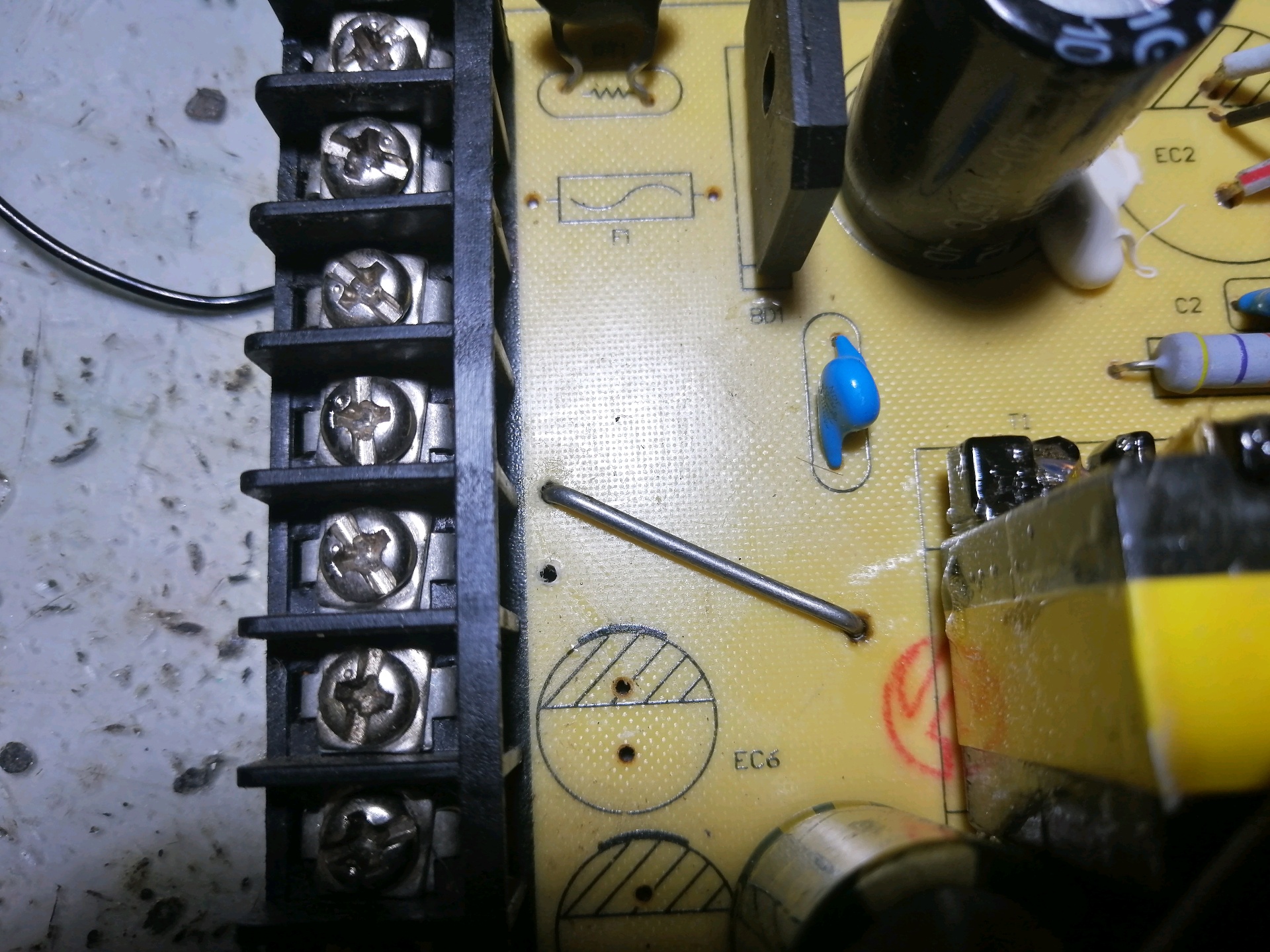

然后准备一个康铜丝电阻。可以在下面废板子上面拆。

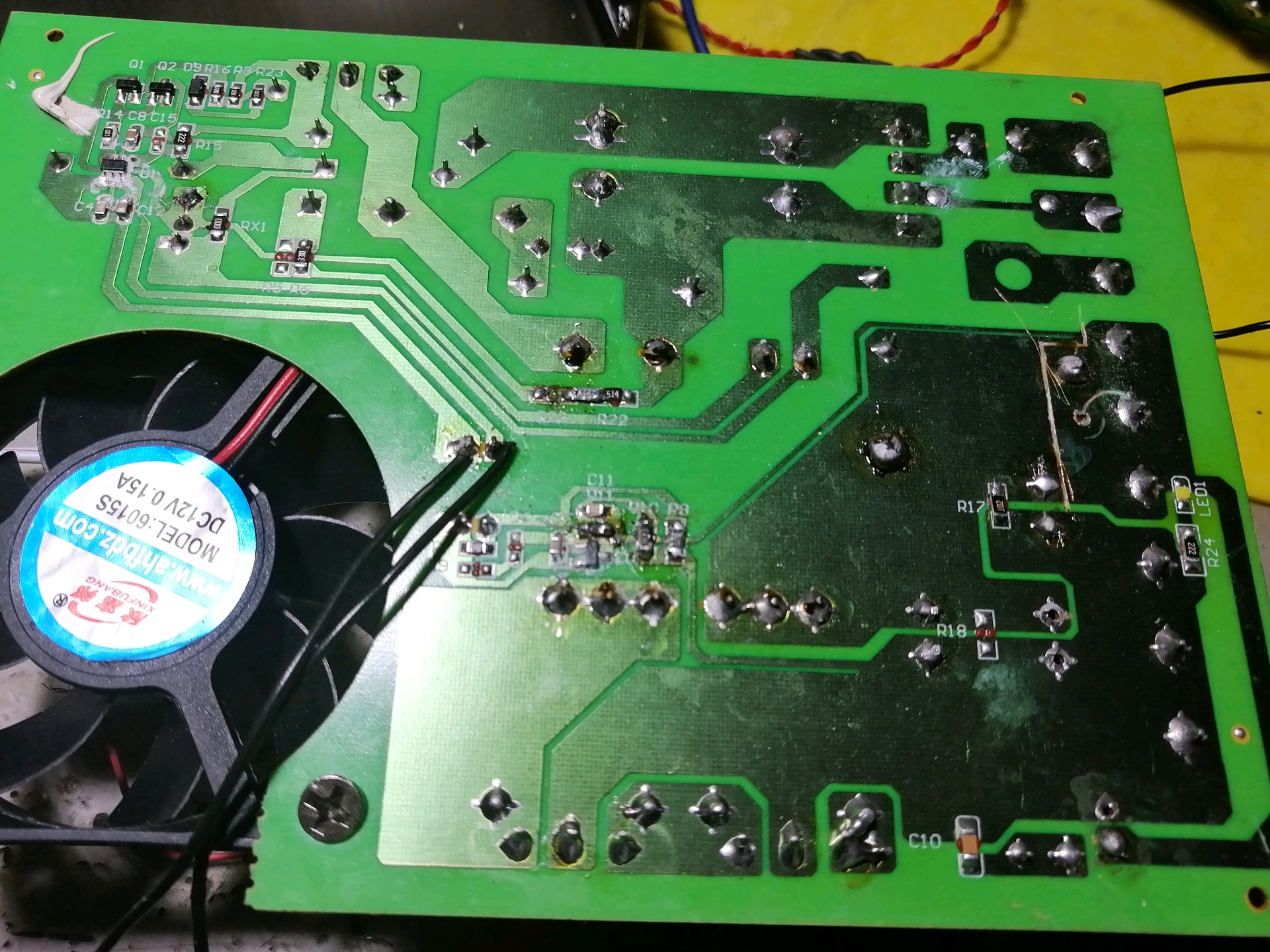

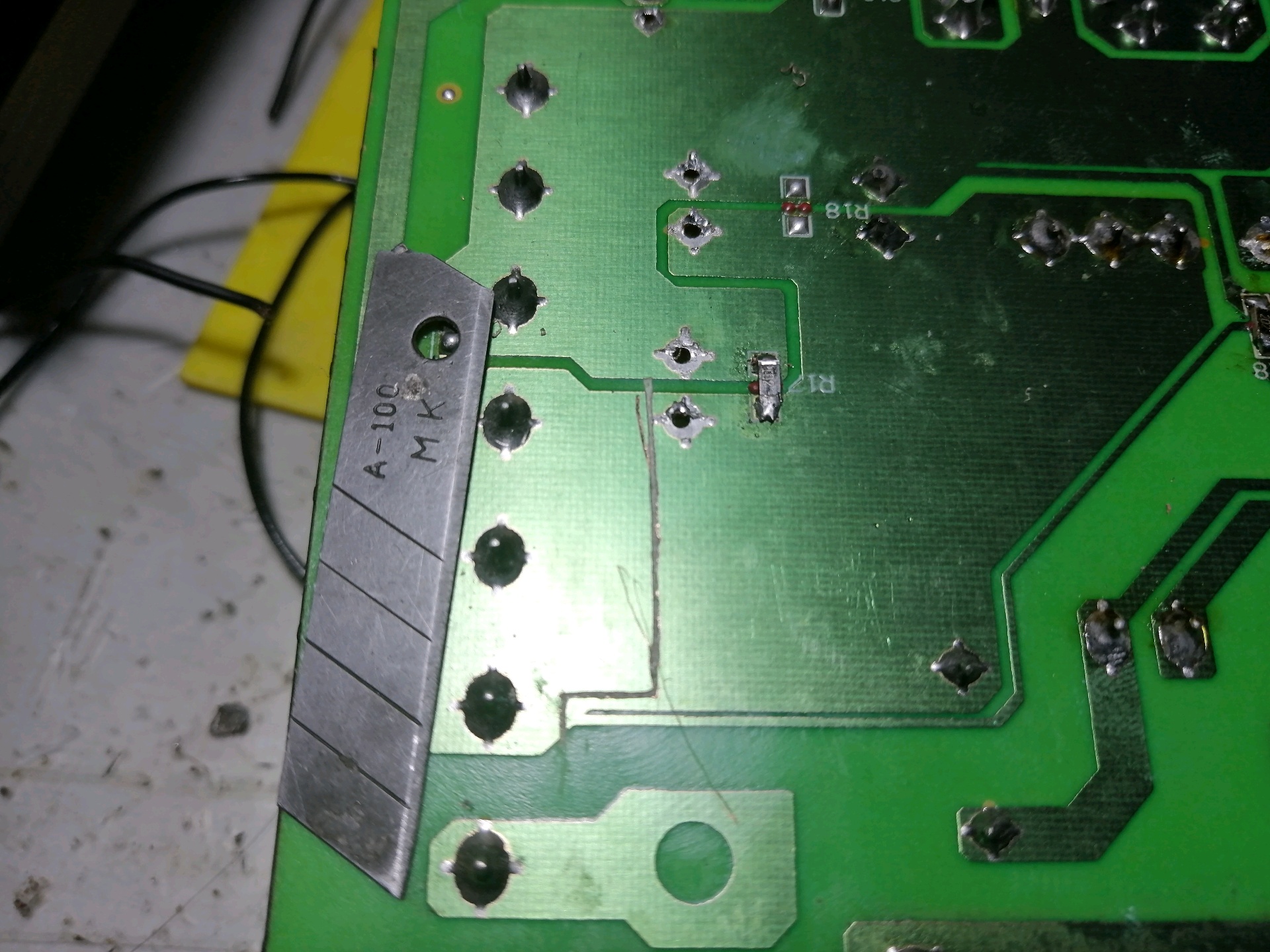

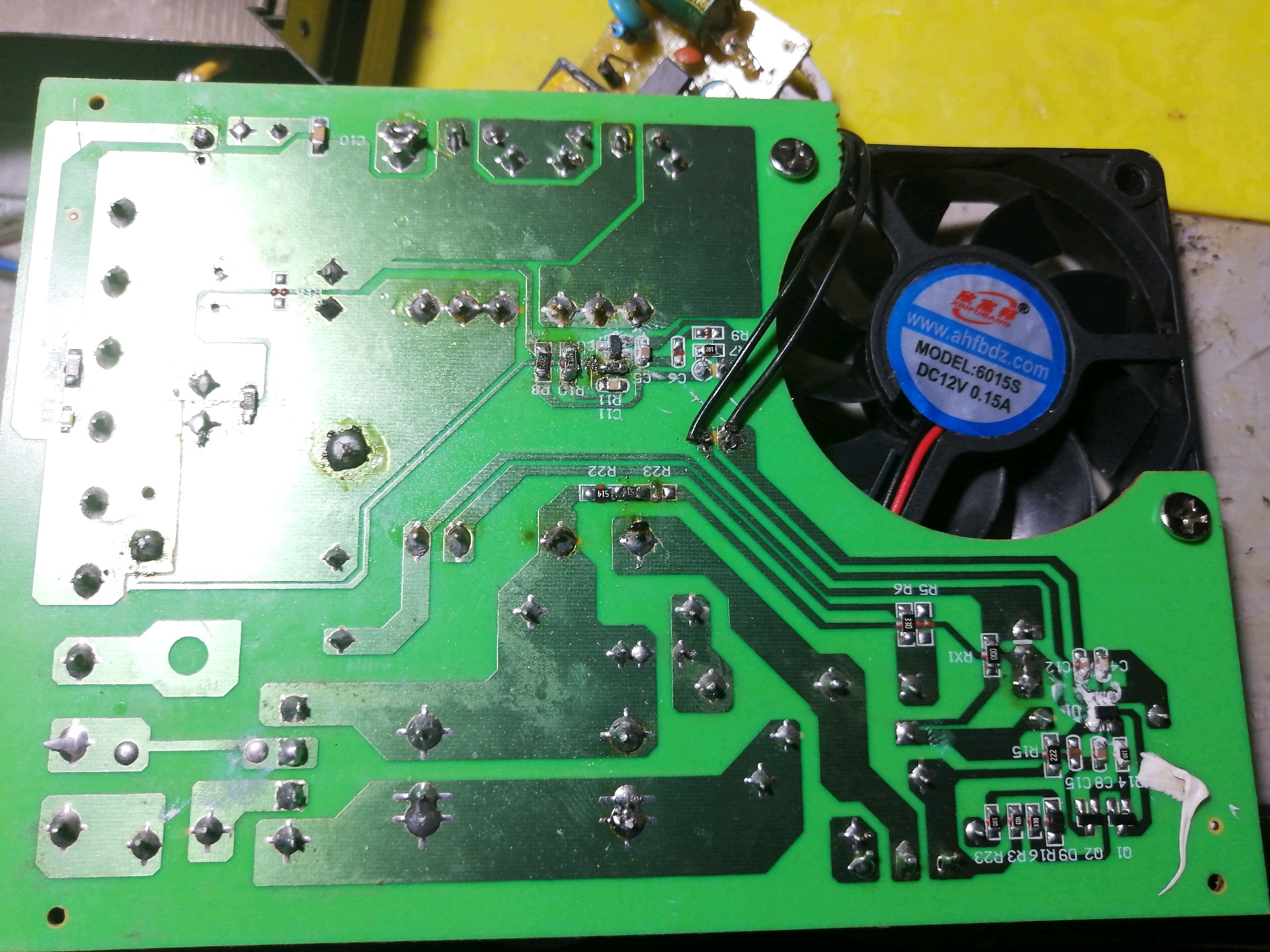

用刀片小心隔断负极接线柱与主回路相连的地方，注意不要割断反馈电路和滤波电容与主回路相连的铜箔。

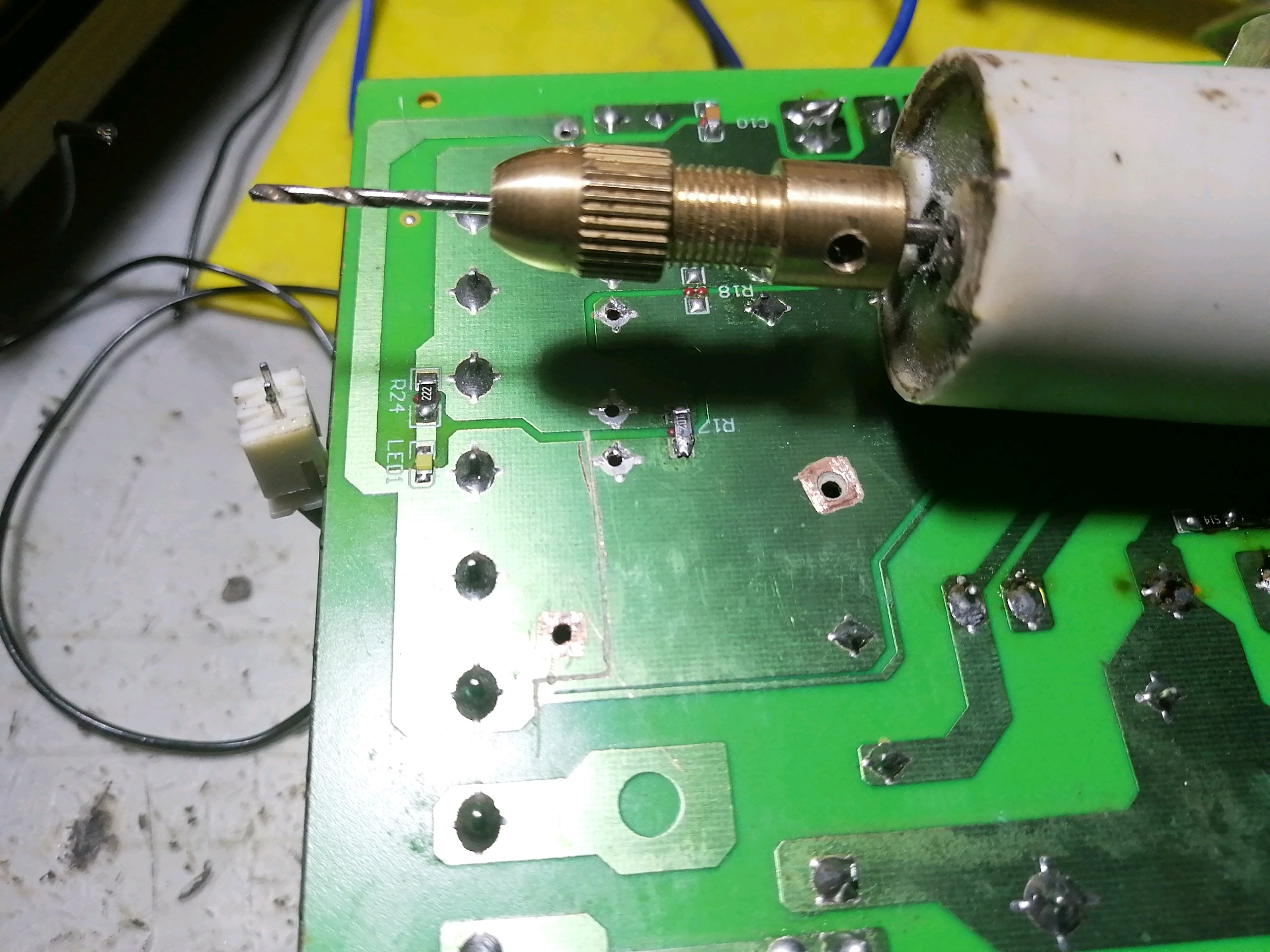

然后用电钻钻孔并用刀片刮出焊盘

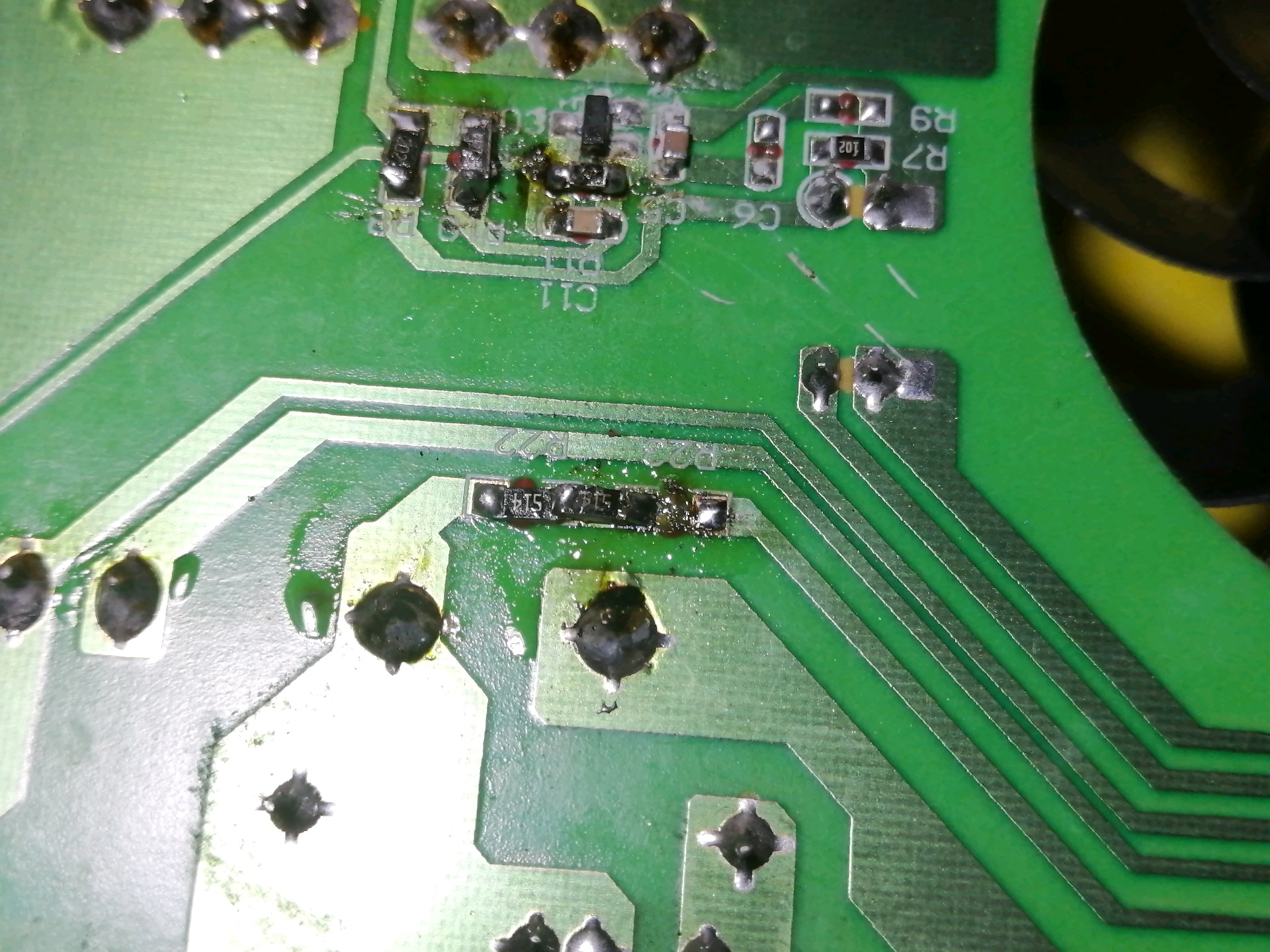

这是焊接完成后的样子。注意一定要焊锡饱满，焊盘不要刮太小了，比竟这里是用来走大电流的地方。

然后焊接引线。

先在主滤波电容上面焊两条线，用来给辅电开关电源供电

然后再芯片供电电容上面焊两条线，用来给电源芯片供电。

再在光耦3、4脚上焊两条线，用来做电路反馈。

最后在输出滤波电容两端焊两根线，在输出接线柱上焊第三根线作为电流检测，输出滤波电容正极是电压反馈，输出滤波电容负极是模拟地，与主控板供电负极相连。

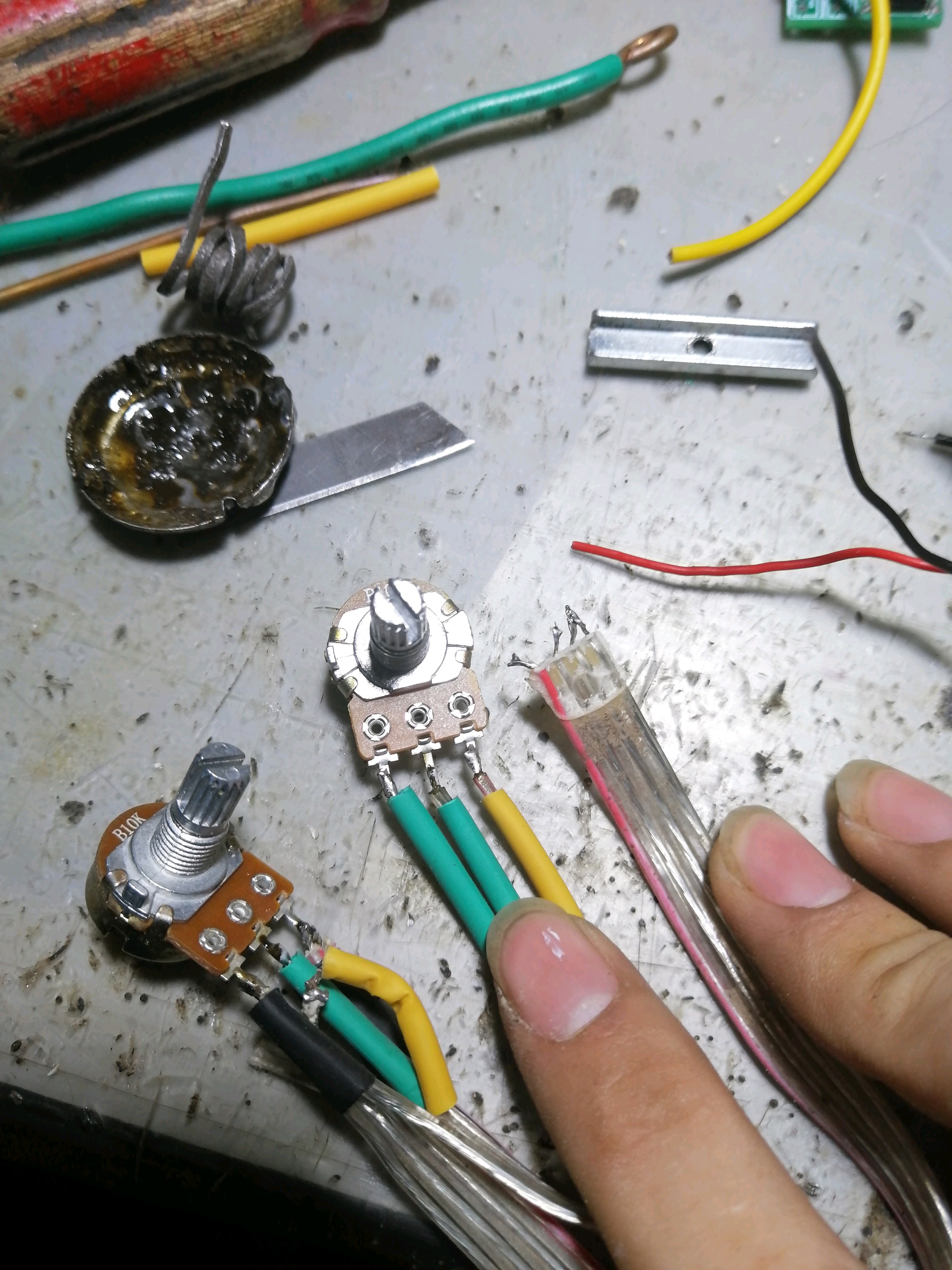

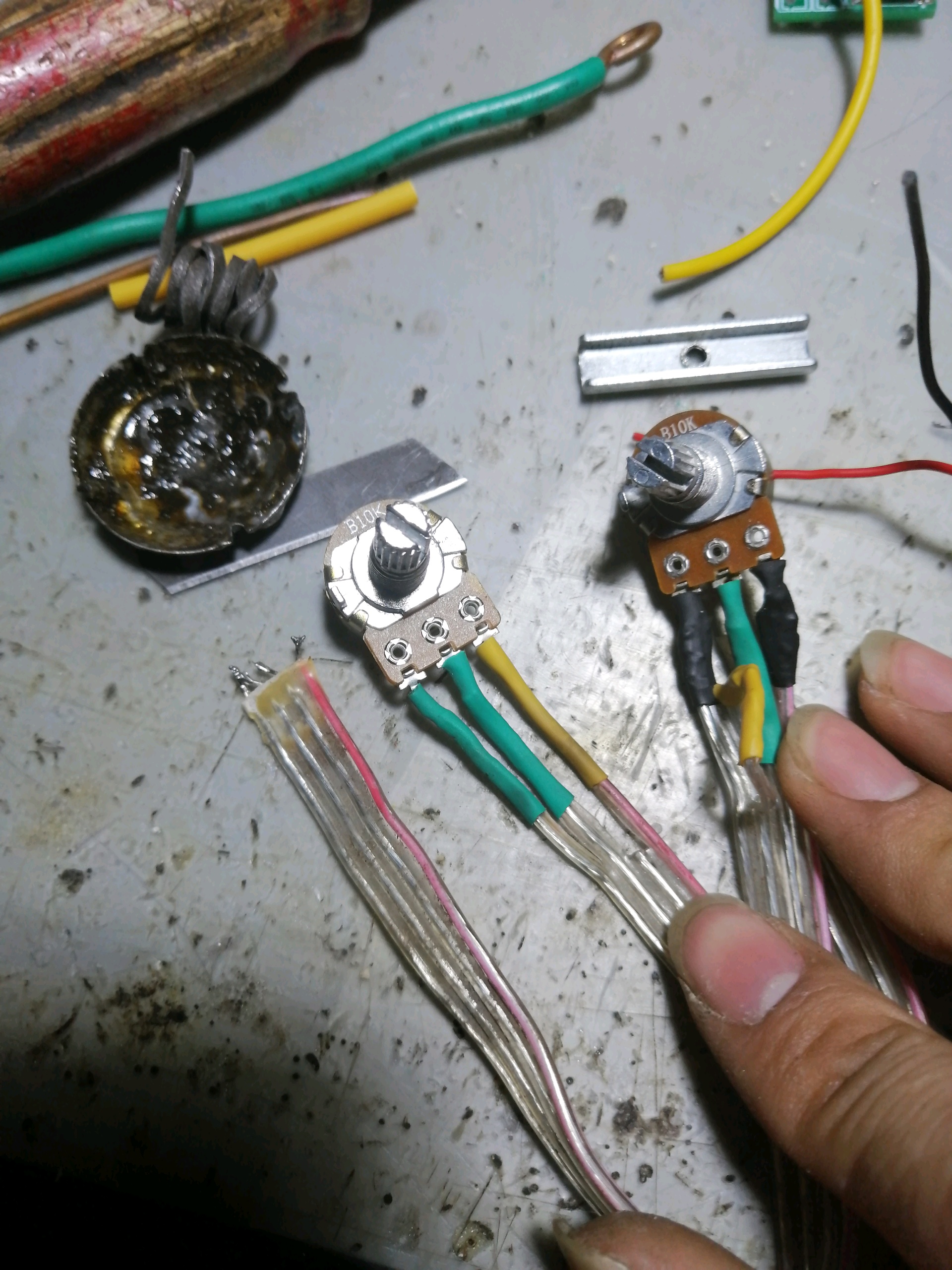

两个电位器1脚与三脚全部并联，然后分别在中引脚接一条线，作为电压调节和电流调节。

然后热缩管包裹

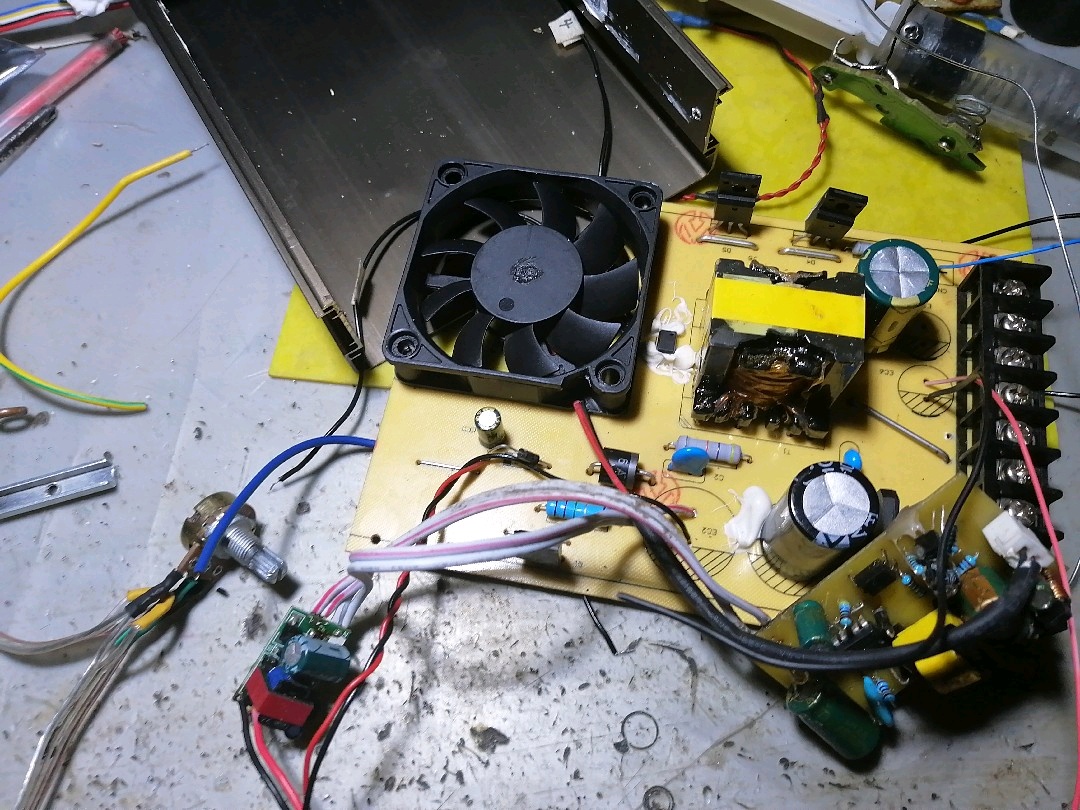

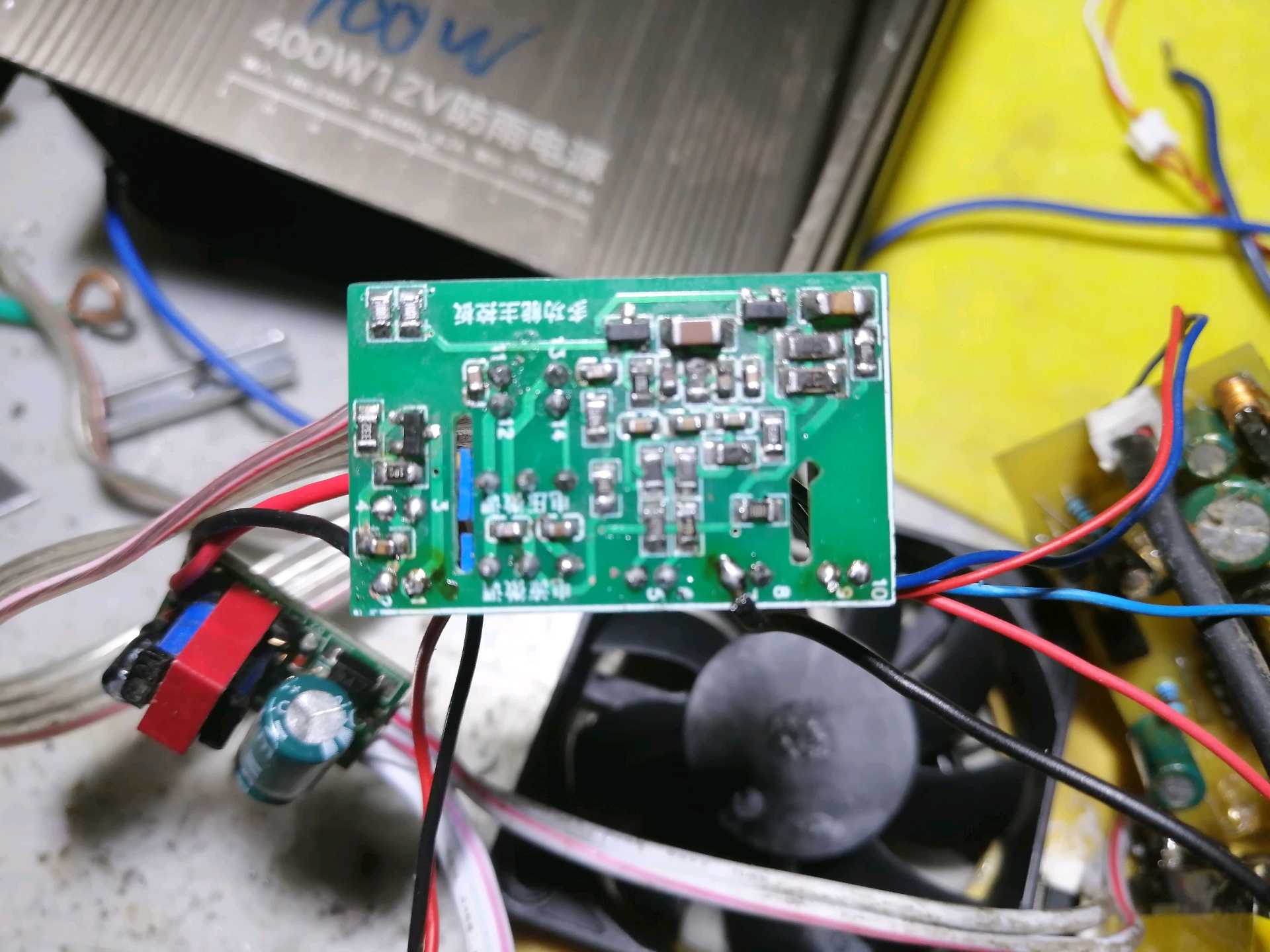

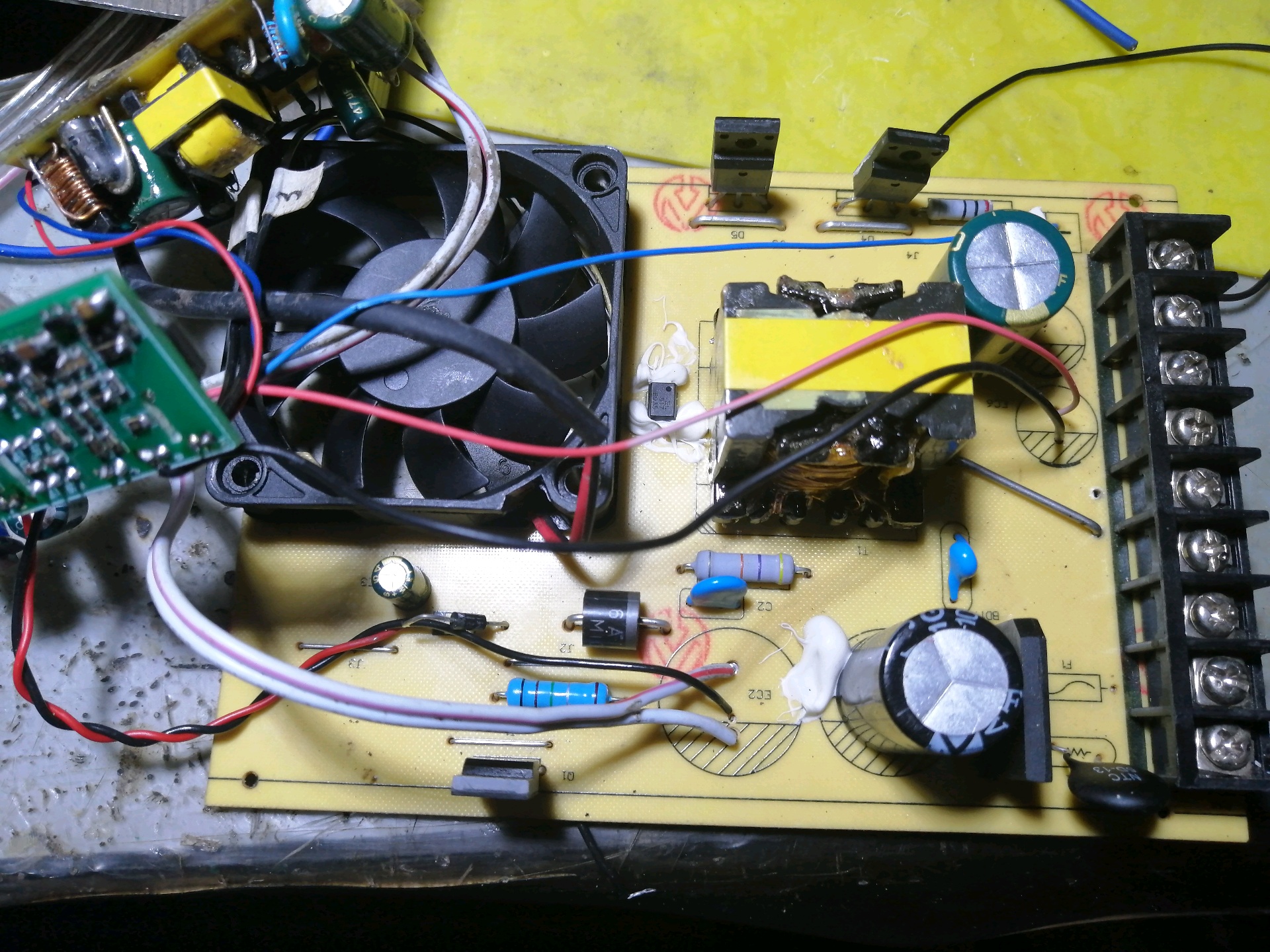

焊好电源板和主板，注意风扇供电线焊在12V辅电上。

按照这个图连接

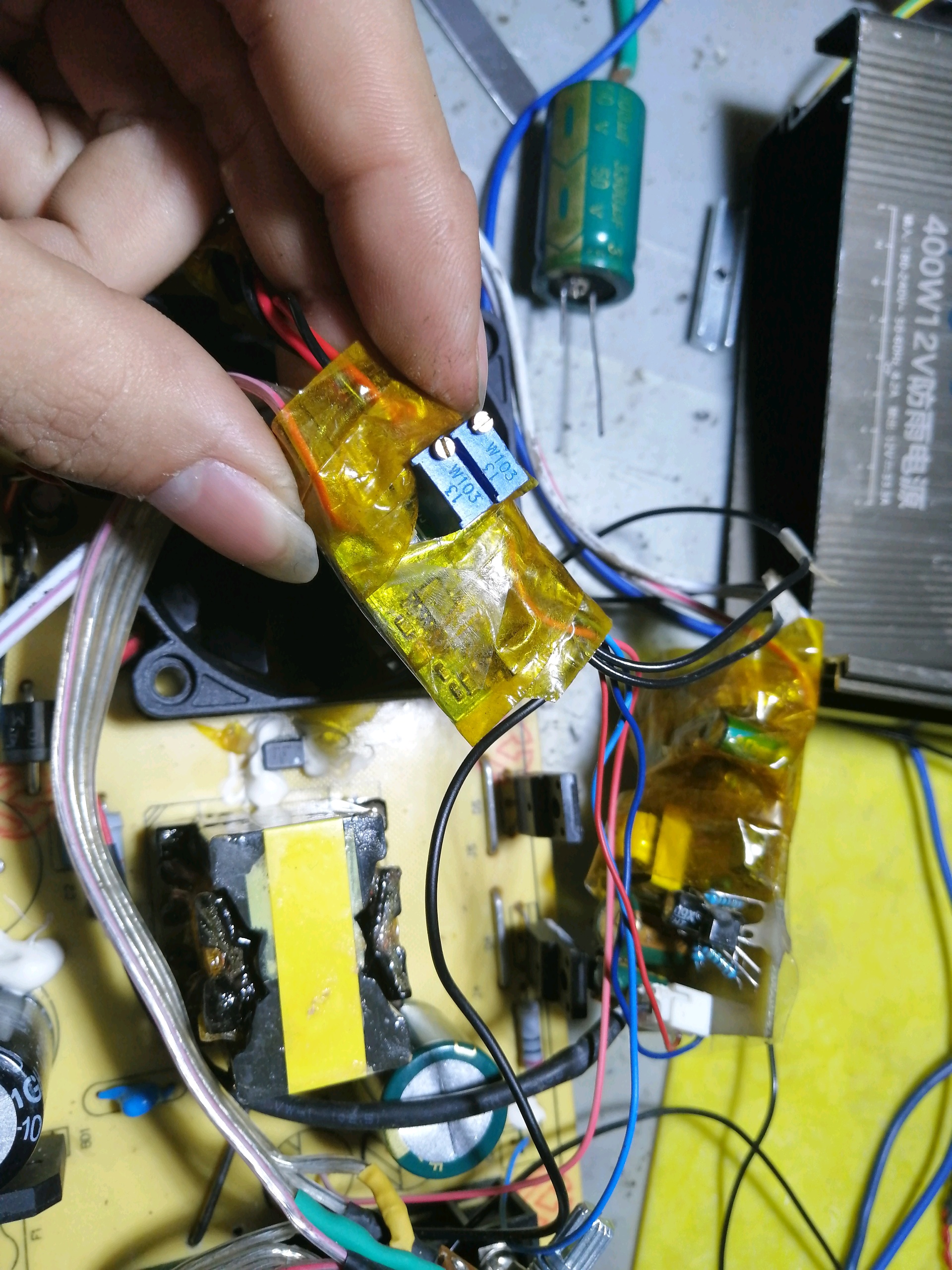

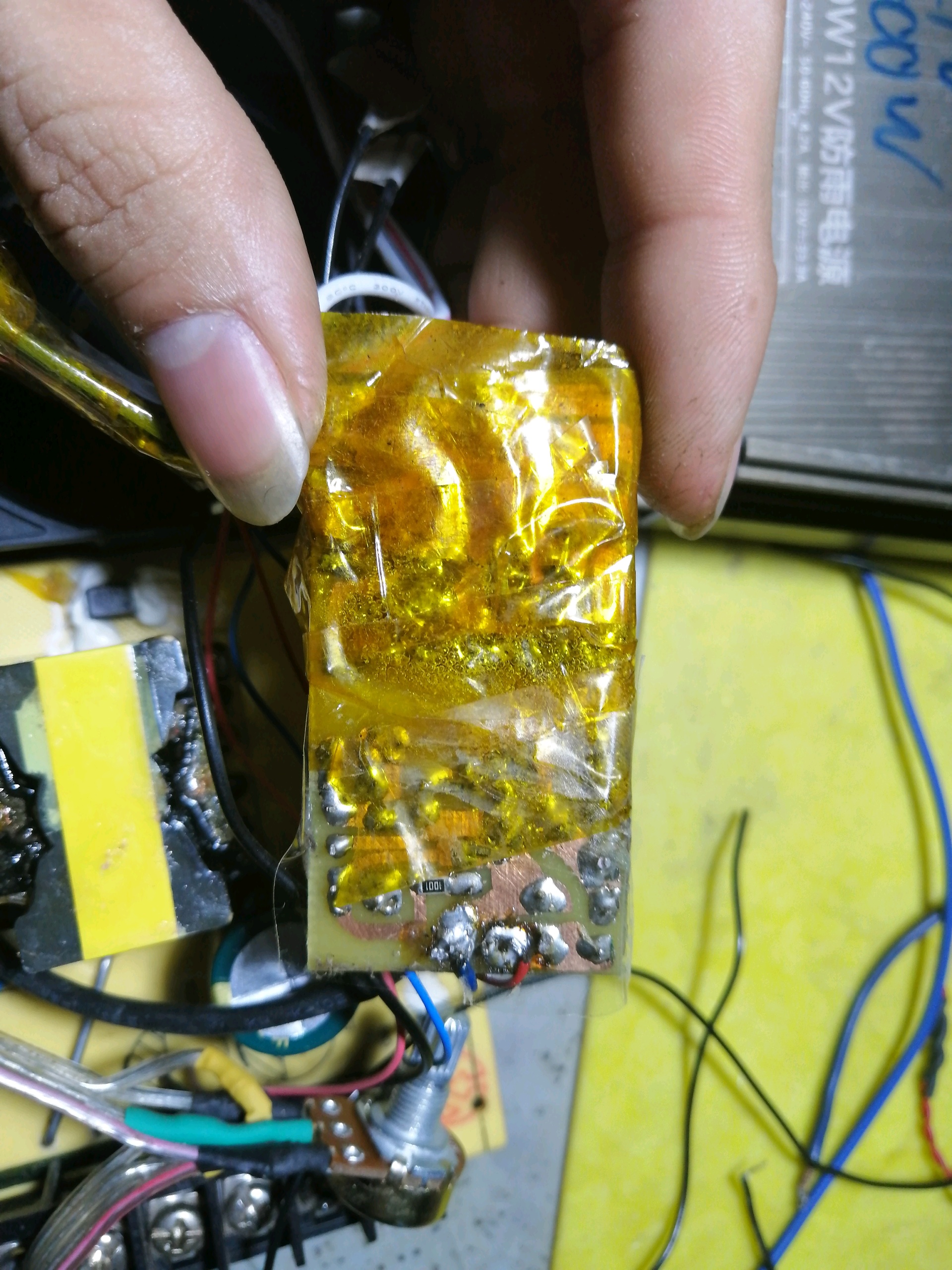

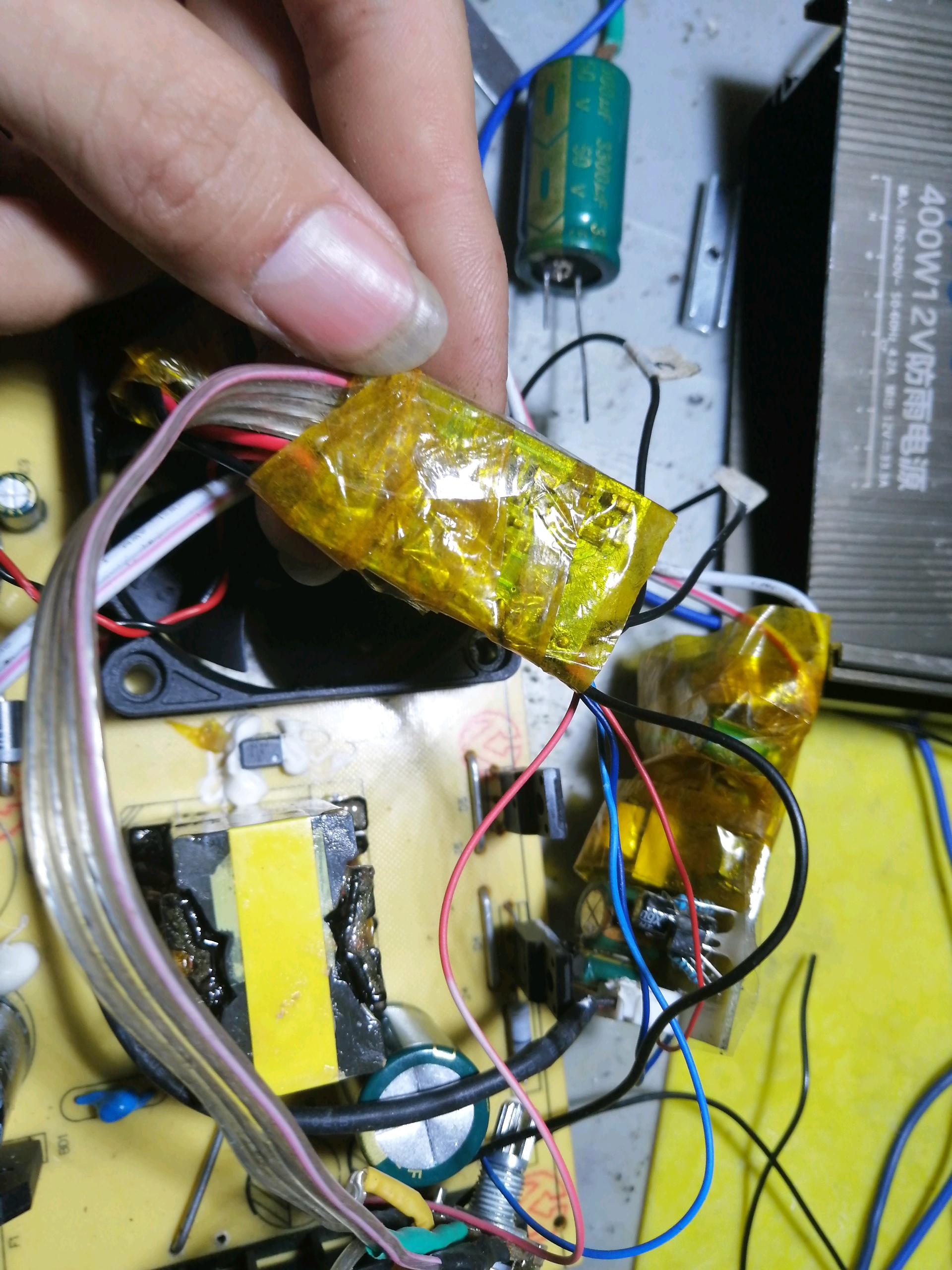

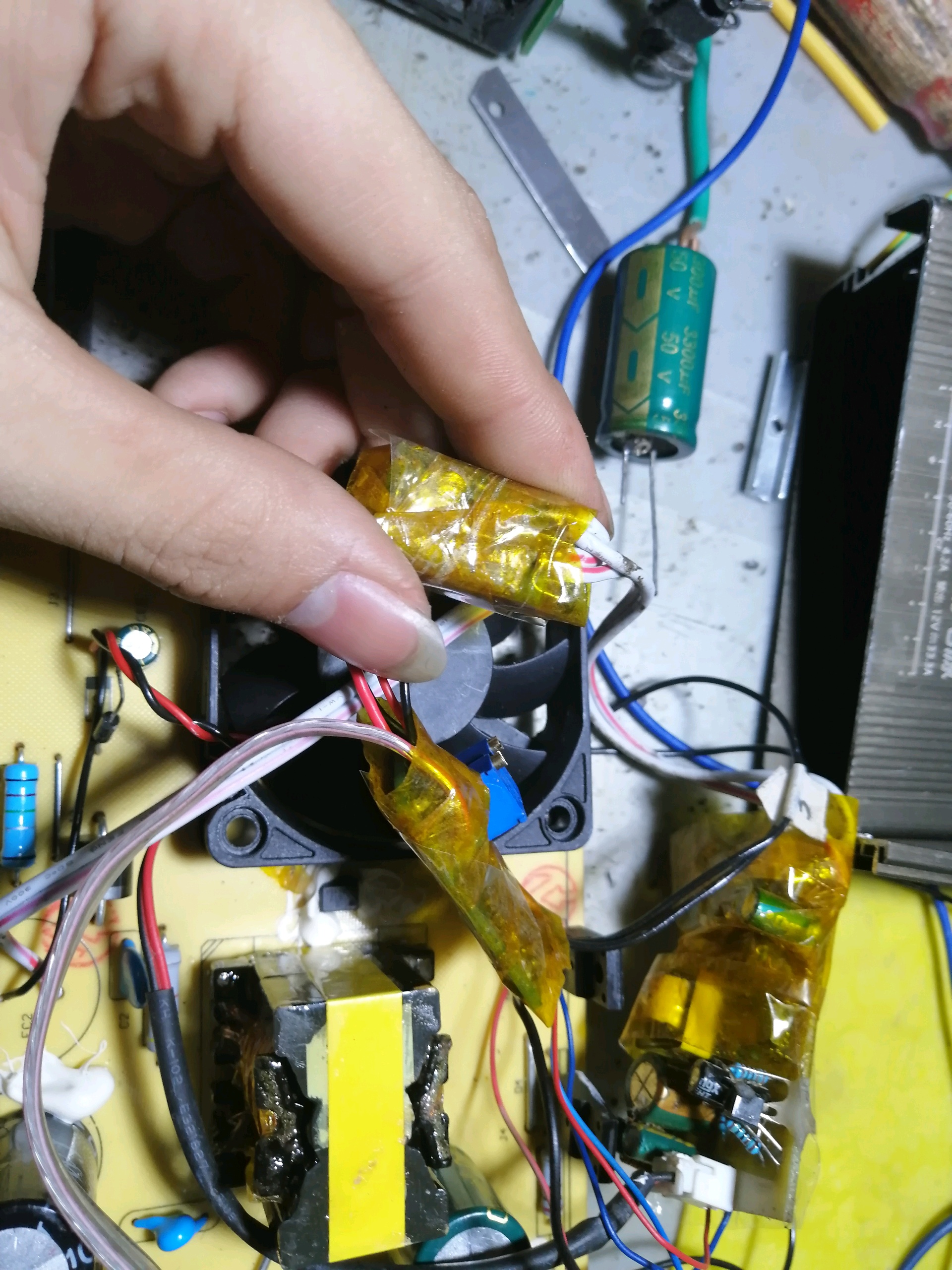

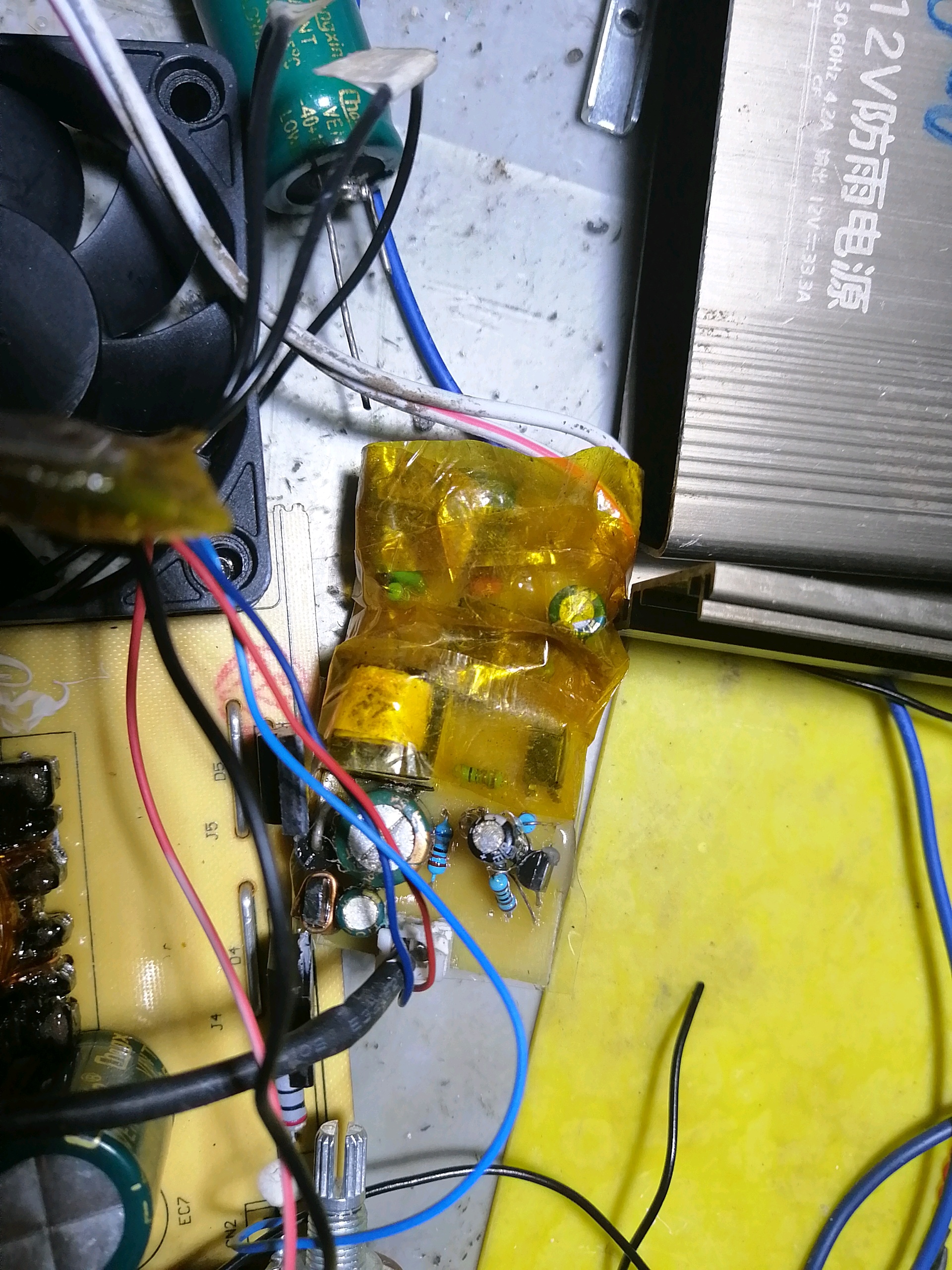

然后用高温胶带包裹电源板和主控板

然后安装外壳，同时固定好主板位置

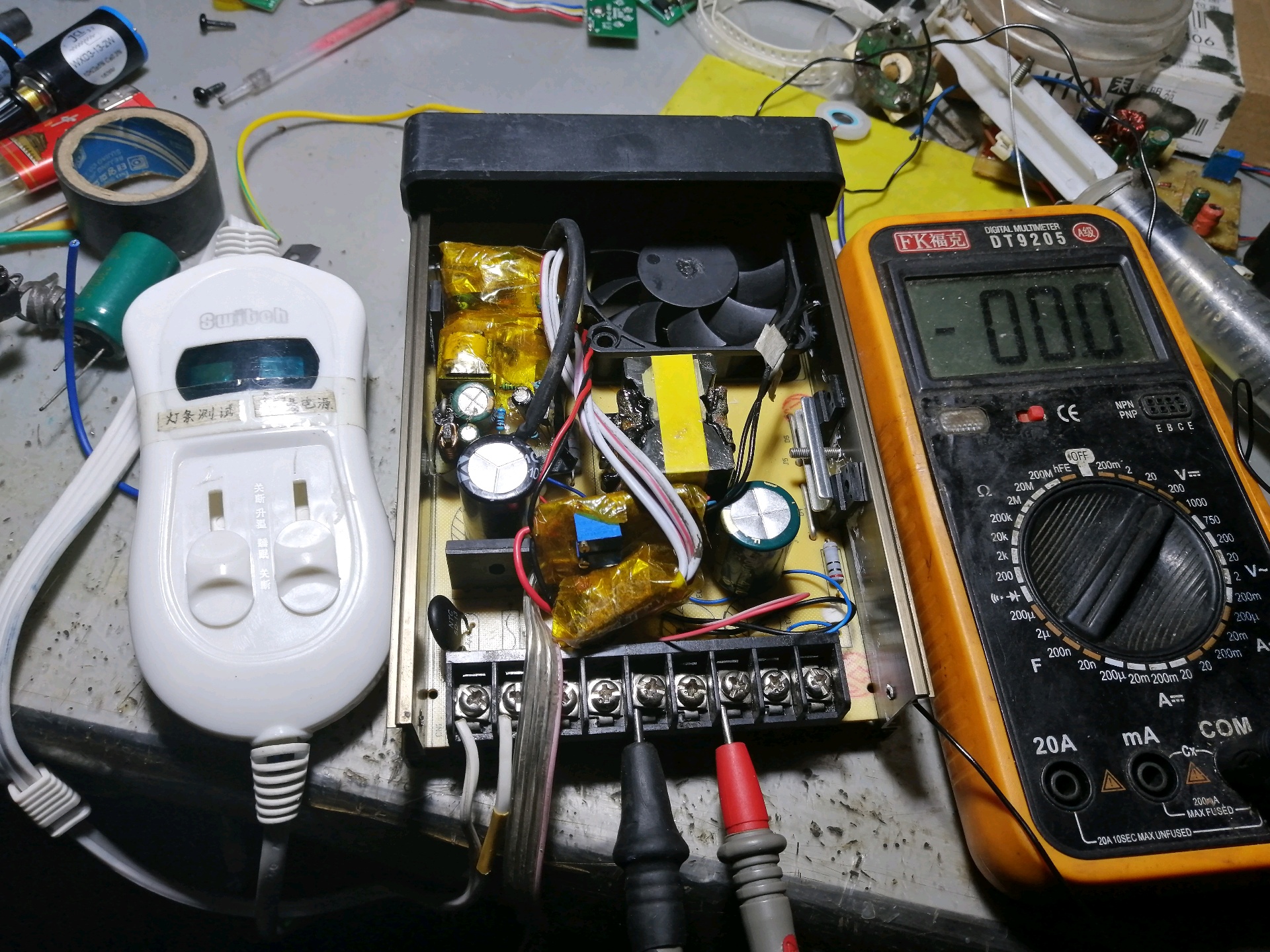

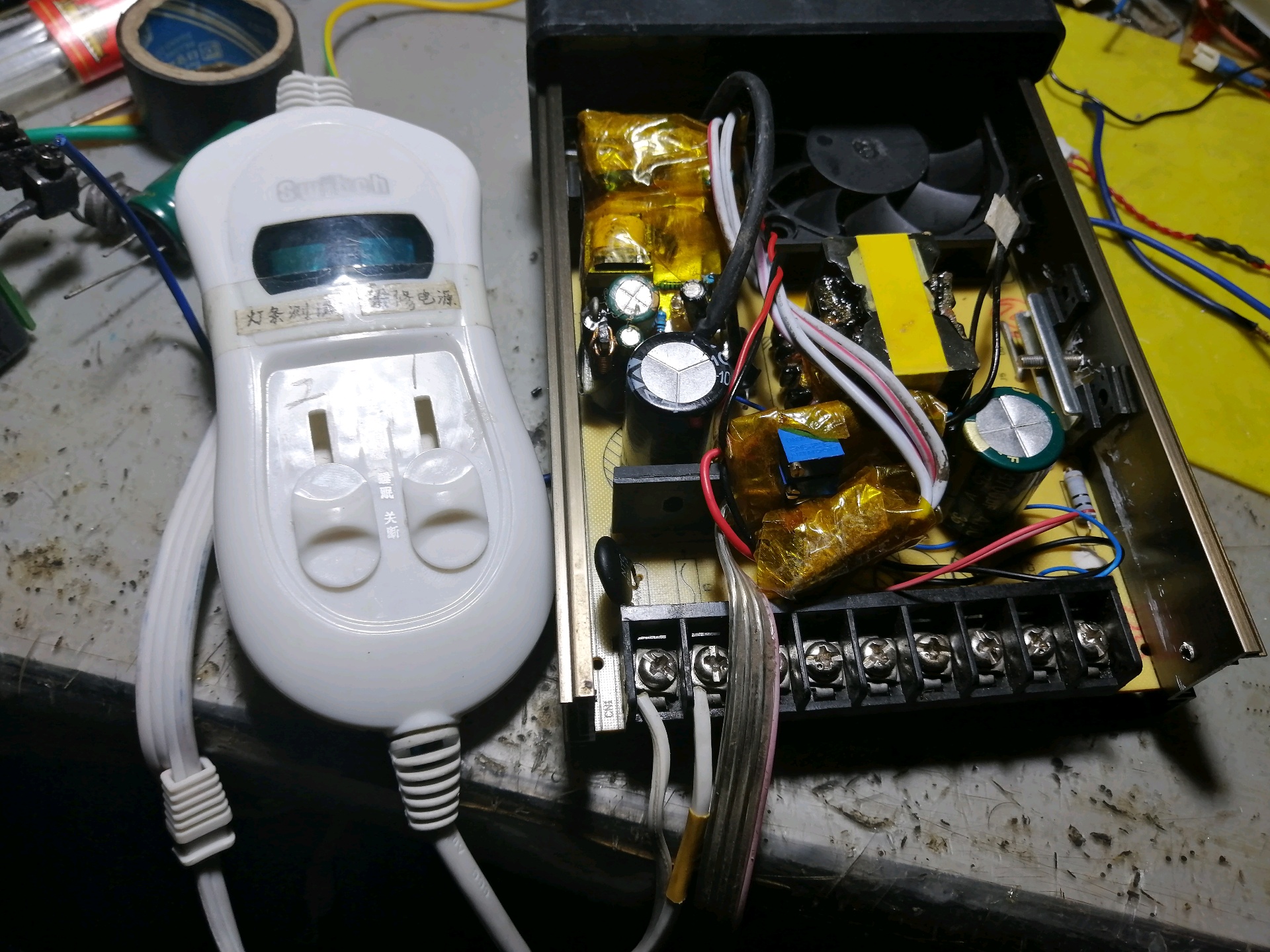

然后就可以通电测试了。这里串接一个自制开关电源维修神器测试以防短路。

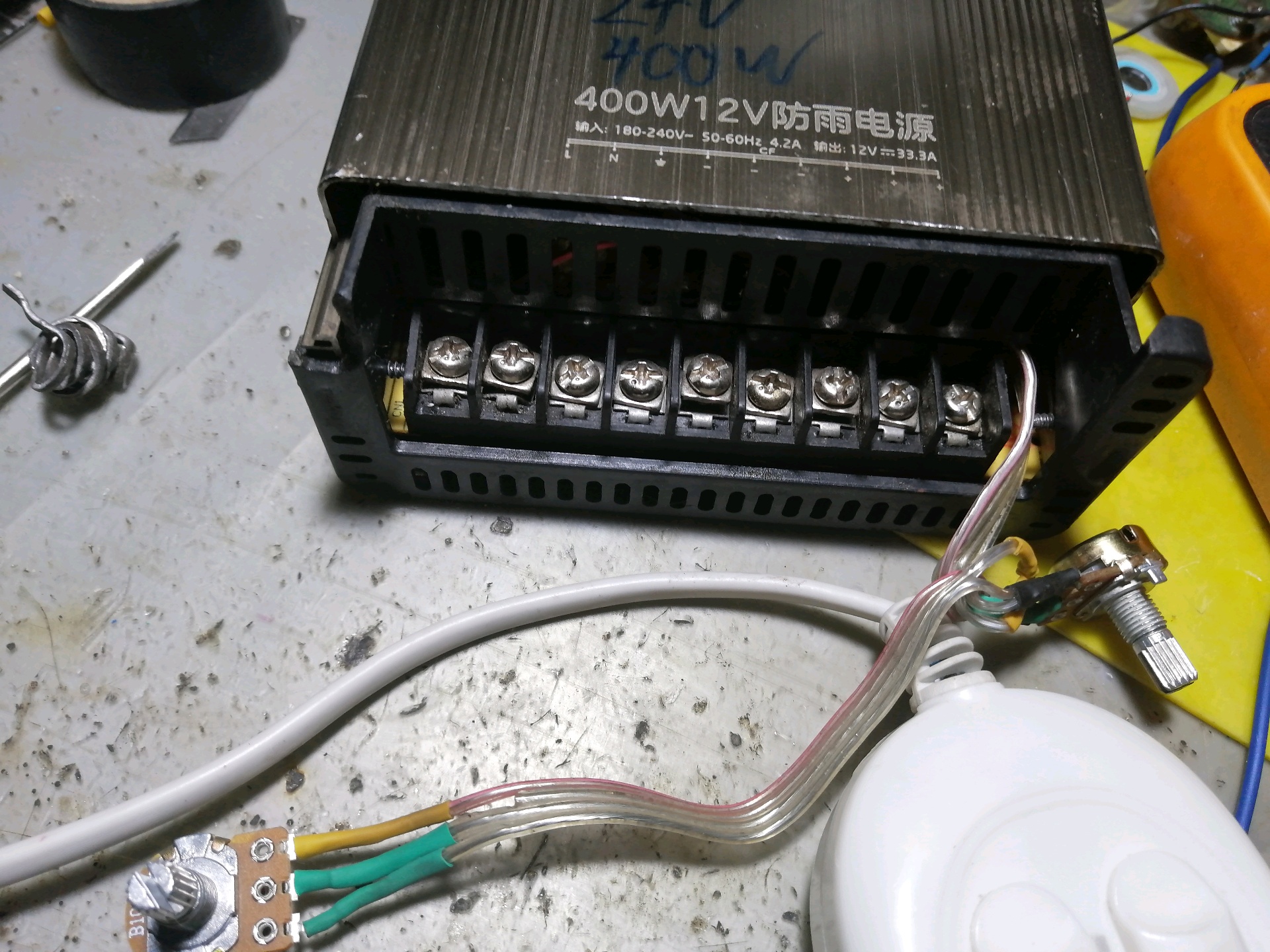

然后把电位器旋钮调到最大，使输出电压电流调到最大，调节主控板上面的电位器，使输出电压和电流最大值刚好在那两个外置电位器调到最大。即与原输出电压电流相同。可以参考下面视频。

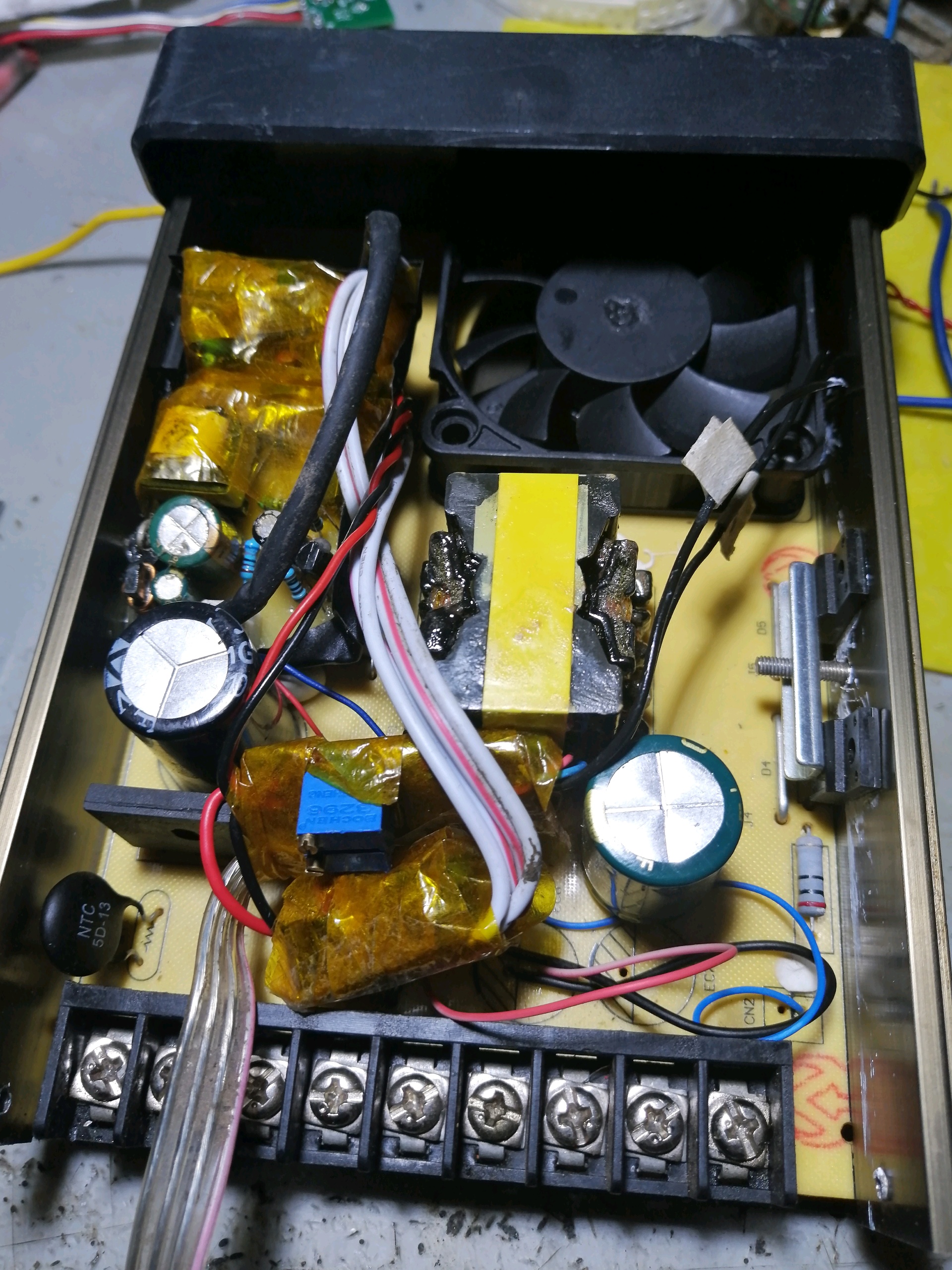

然后盖上外壳，再次测试。

这样一个开关电源改可调就完成了！有条件的可以直接做一个面板并完善细节。



此教程仅供参考不同的电源改装方法可能会有所不同。另外这个教程是测试四代机主板顺便发的。用这种方法改可调电源可以极大地简化电源板的电路改动。等主板调试好上架时会更新帖子教程。
