拆解一款“某宝”的收款播报器（通常这种设备在市场中有多个品牌和型号，以下是一个带屏的拆解和描述过程）通常会涉及硬件方面的分析。

以下是一个大致的步骤和组成部分的概述：

1. 外观检查

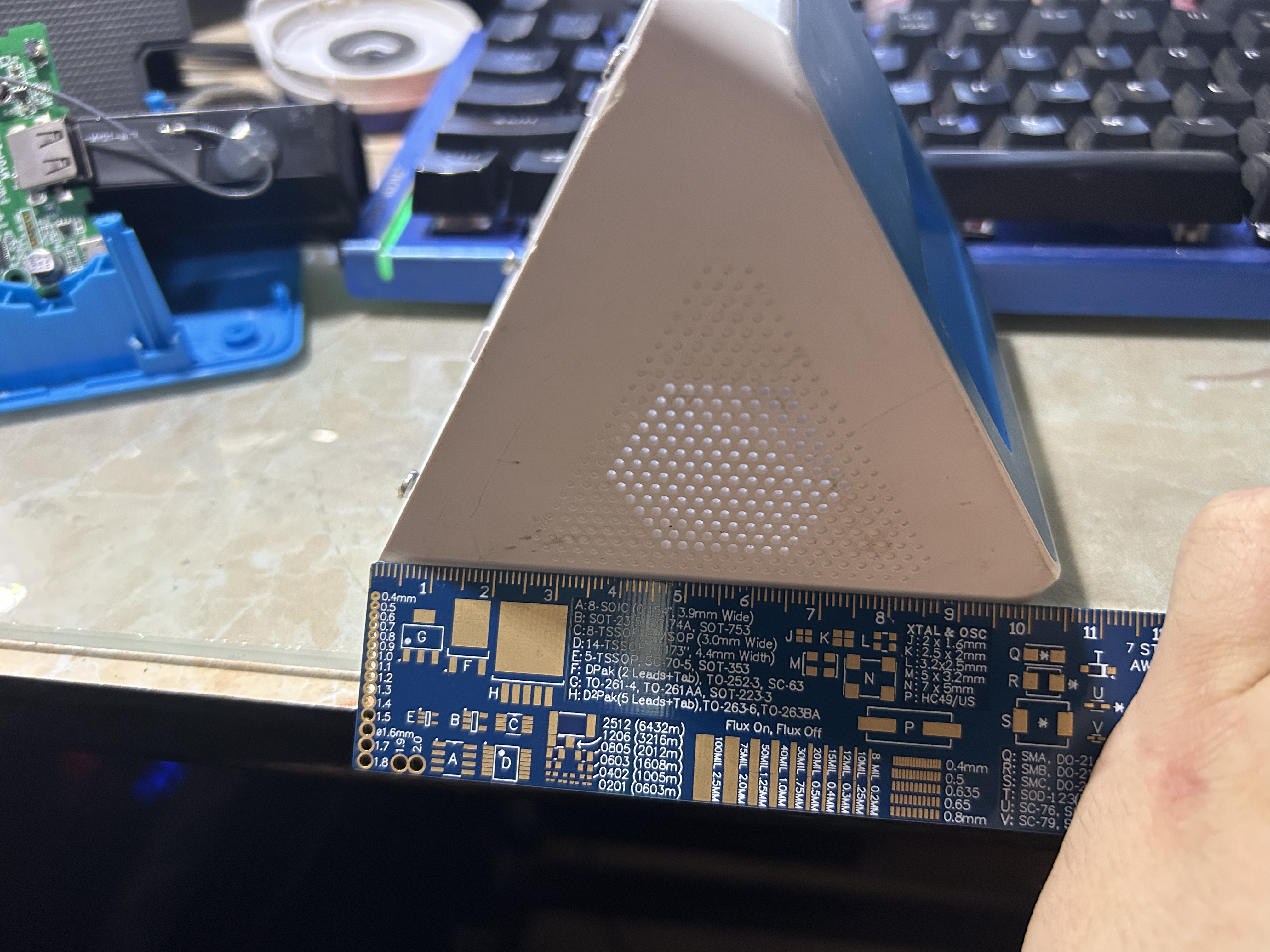

• 观察播报器的尺寸、三角形状、蓝白相间的颜色和简约的设计风格。
• 显示屏、按键、指示灯、麦克风、扬声器等接口和部件。

2. 拆解步骤

拆除外壳：根据设计，使用螺丝刀或撬棍工具来移除外壳。

移除脚垫：首先，轻轻地将底部的四个脚垫移除。有些脚垫可能是用胶水粘贴在设备上的，因此可能需要一些耐心和轻柔的手法来避免损坏它们。脚垫下方通常会隐藏螺丝孔。

拧下螺丝：使用螺丝刀逆时针旋转螺丝，将它们从设备底部拧下。确保将所有螺丝都拧下，否则外壳可能无法完全打开。

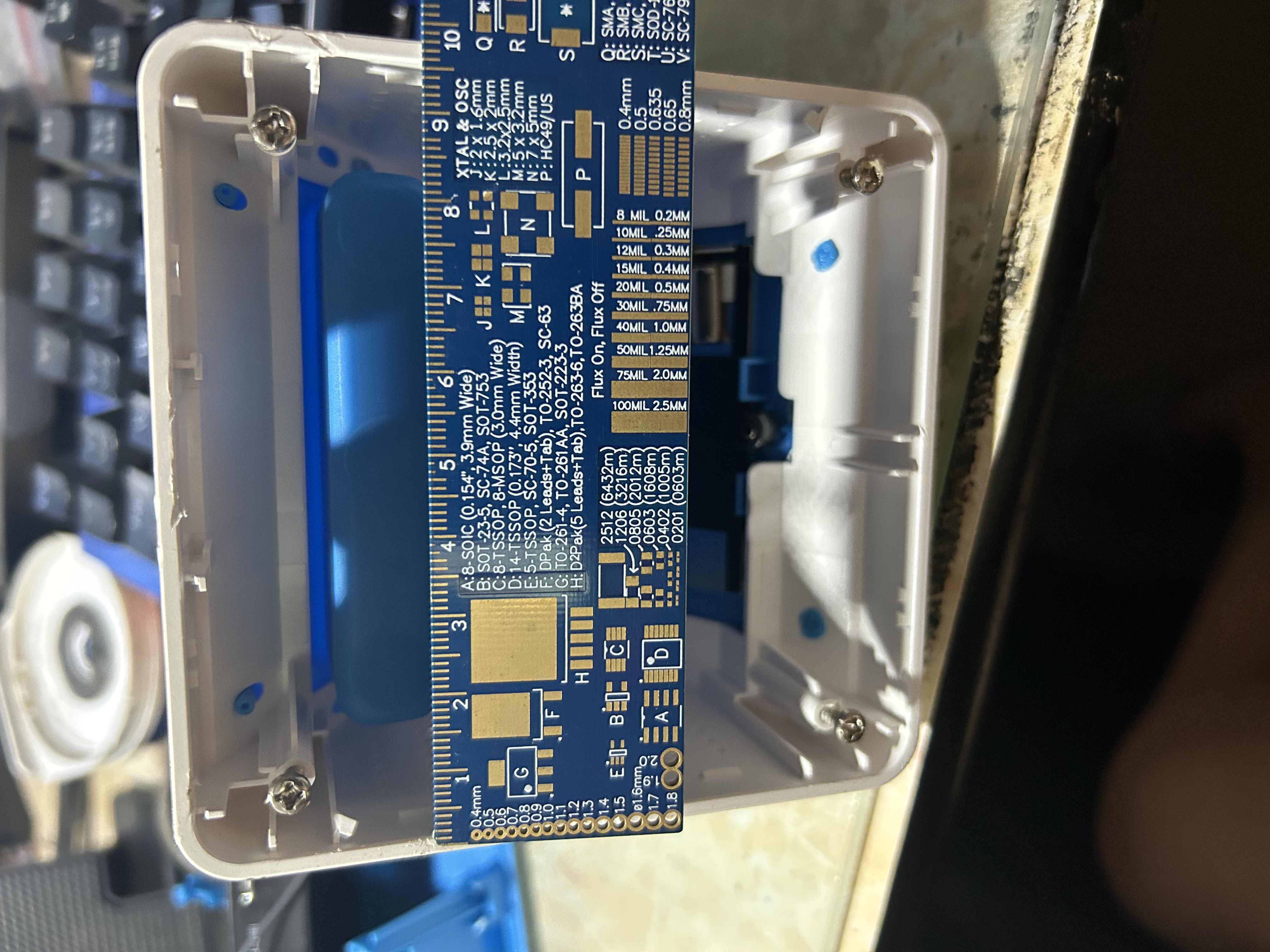

打开外壳：在移除所有螺丝后，轻轻地将外壳分开。这可能需要一些力量和技巧，因为外壳可能由卡扣或紧固件连接在一起。在分离外壳时要特别小心，以避免损坏内部组件或电路板，不过我拆的时候是使用了撬棍才弄开。

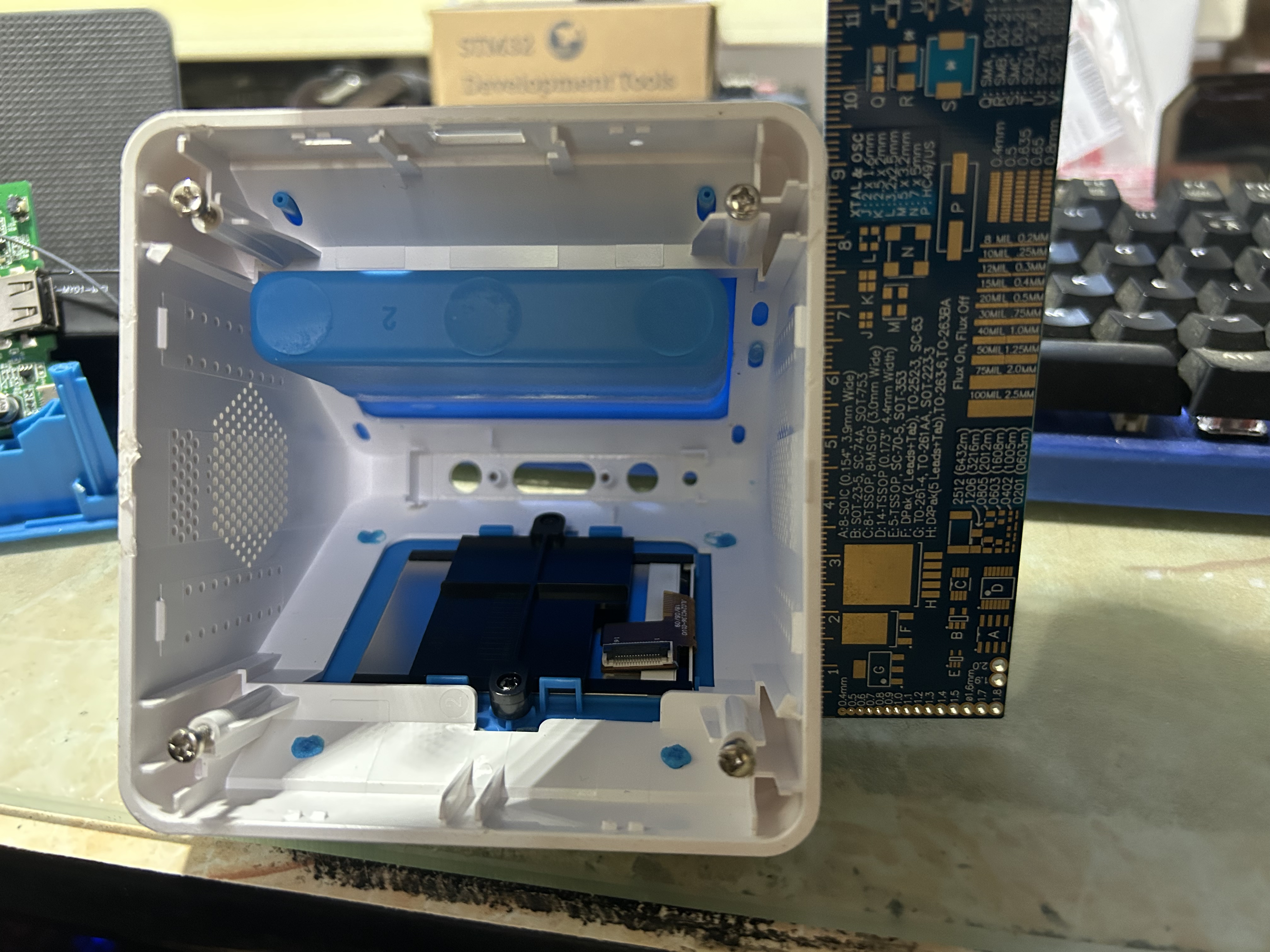

检查内部：外壳被打开，可以看到收款播报器的内部组件了。这包括主板、扬声器、天线、屏、按键，三极管MMBT3904、7002等。

• 主板：包含处理器、存储、电源芯片、功放芯片等核心元件。
• 通讯模块：Wi-Fi、蓝牙或4G/5G模块，用于与外部设备或网络进行通信。ESP32 + 16M Flash（ESP32_DOWE Q6,25LQ128，）
• TFT屏幕（驱动为ILI9341）
• 音频解码芯片ES7134LV（双声道喇叭）
• 扬声器：负责播报声音。
• 其他接口和传感器：USB接口、micro、LED指示灯等。



3. 组件分析

主板

通讯模块

• 负责设备与其他设备或网络的通信，实现远程支付验证、数据同步等功能。
• 处理器：通常是低功耗的嵌入式处理器，用于处理各种任务和运算。
• 存储：可以是闪存或其他形式的非易失性存储，用于存储操作系统、应用程序和用户数据。

扬声器

• 负责将电信号转换为声音信号，实现播报功能。
• 采用不同的音质和音量设计，以满足不同的环境播报声音。
• TFT屏幕通过薄膜晶体管对屏幕上的各个独立的像素进行“主动”控制，每个像素后面都对应有一个薄膜晶体管，当数据驱动芯片接收来自电脑或其他源的信号时，会将其转换为液晶层中的电流。薄膜晶体管根据这些电流信号操控液晶分子的排列方向，从而控制像素的亮度和颜色。结构组成：TFT屏幕由多个层次组成，包括玻璃基板、透明导电层（通常是氧化铟锡ITO）、灯泡背光（如冷阴极荧光管CCFL或LED）、色彩滤光片（红、绿、蓝）、液晶层、薄膜晶体管和数据驱动芯片等。

4、照片预览：

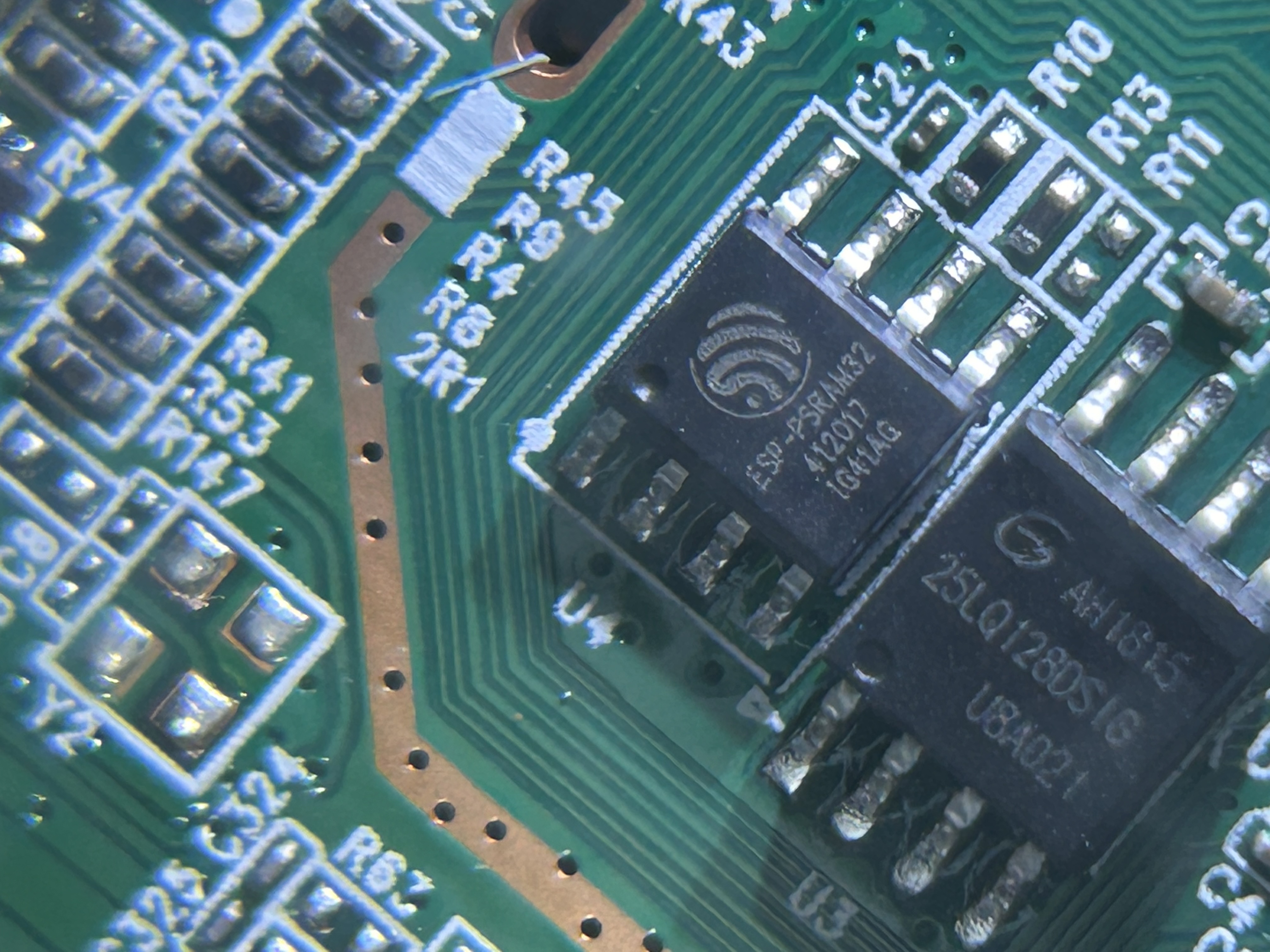

NOR FLASH:

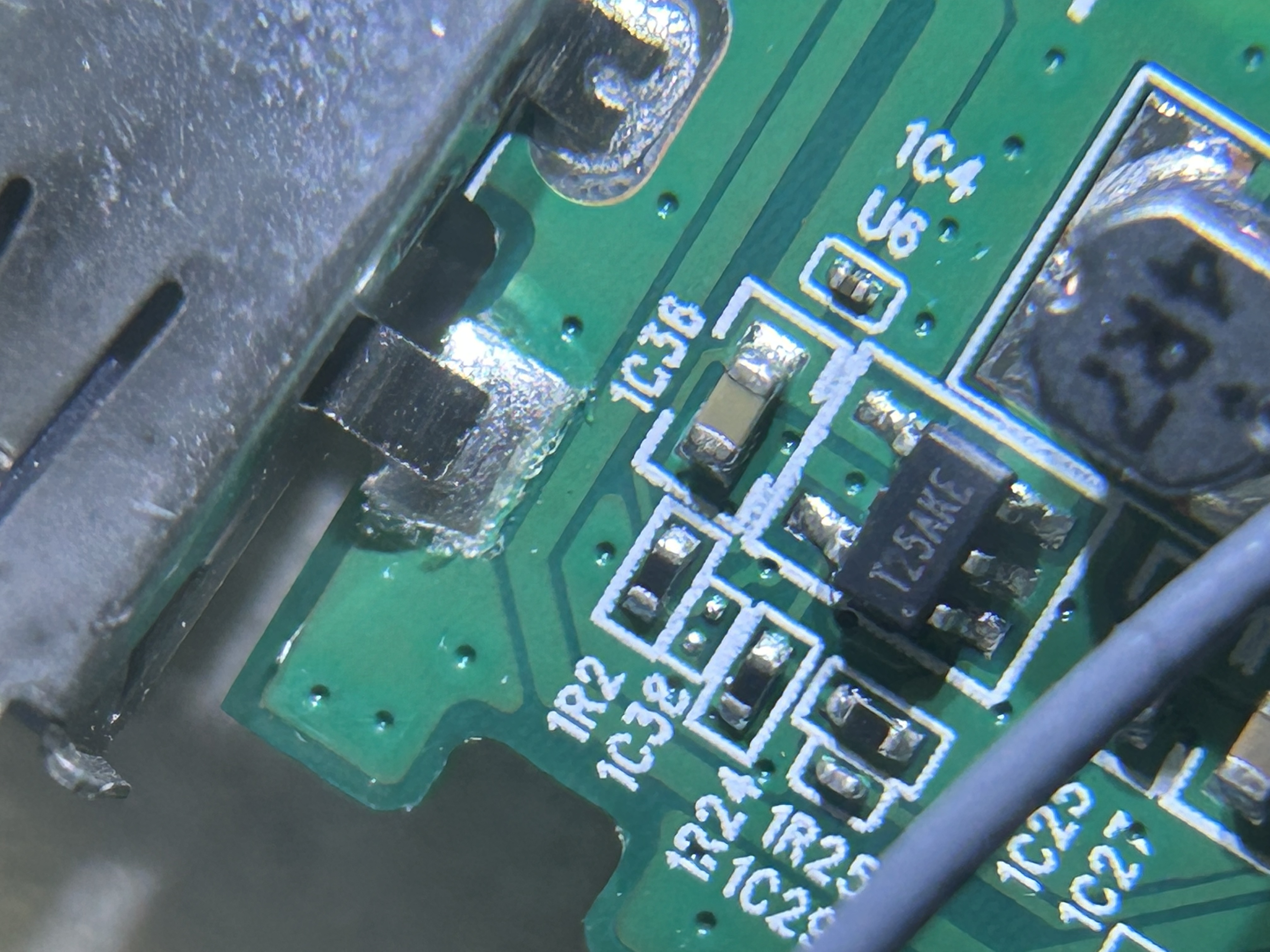

这个应该是一个同步降压芯片。

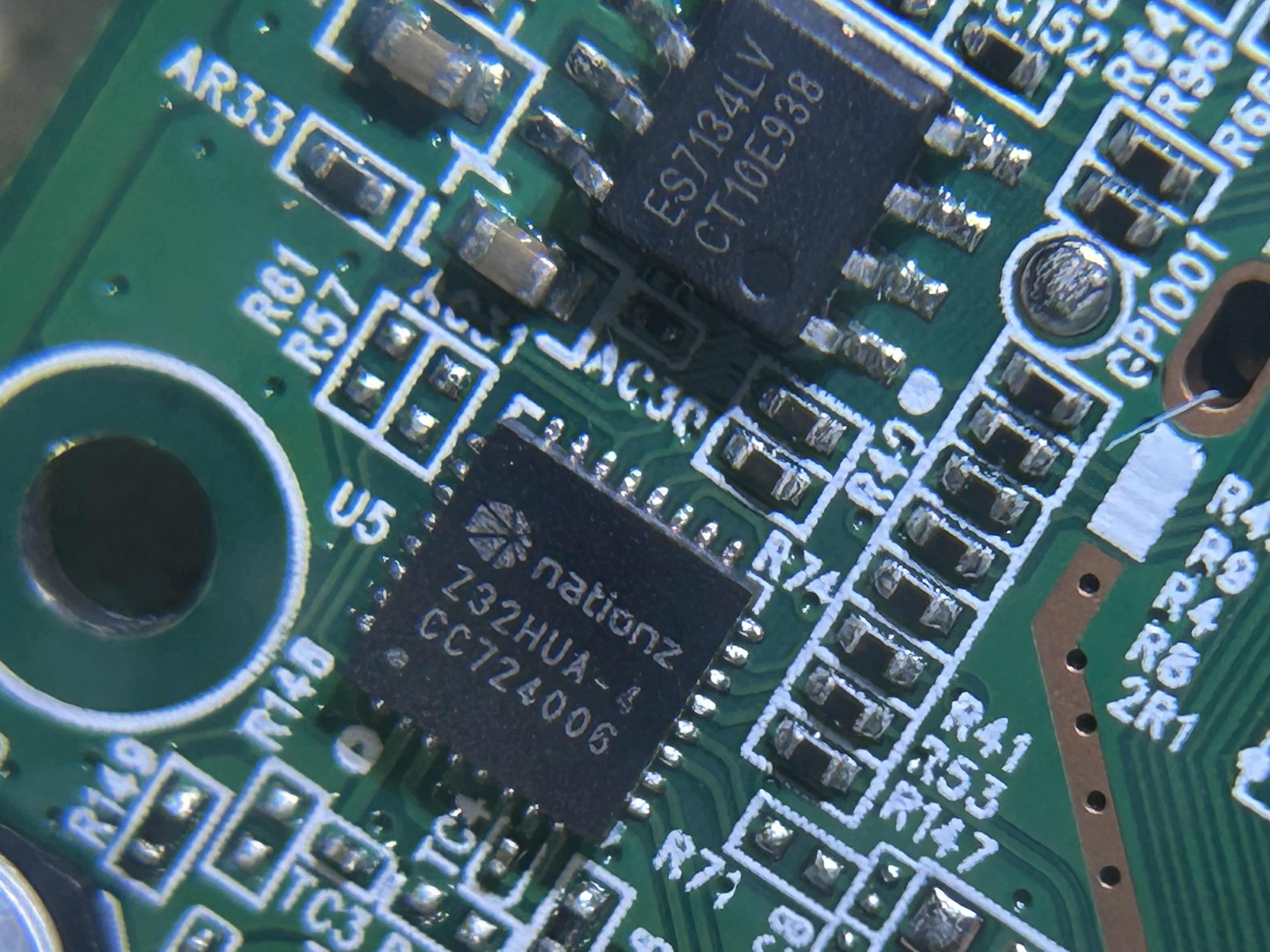

DAC芯片：7134

另一个不知道是什么芯片，全网都找不到型号。

这个芯片未知，看了一下像是DC  TO  DC.

几个核心器件位置。

WIFI芯片：

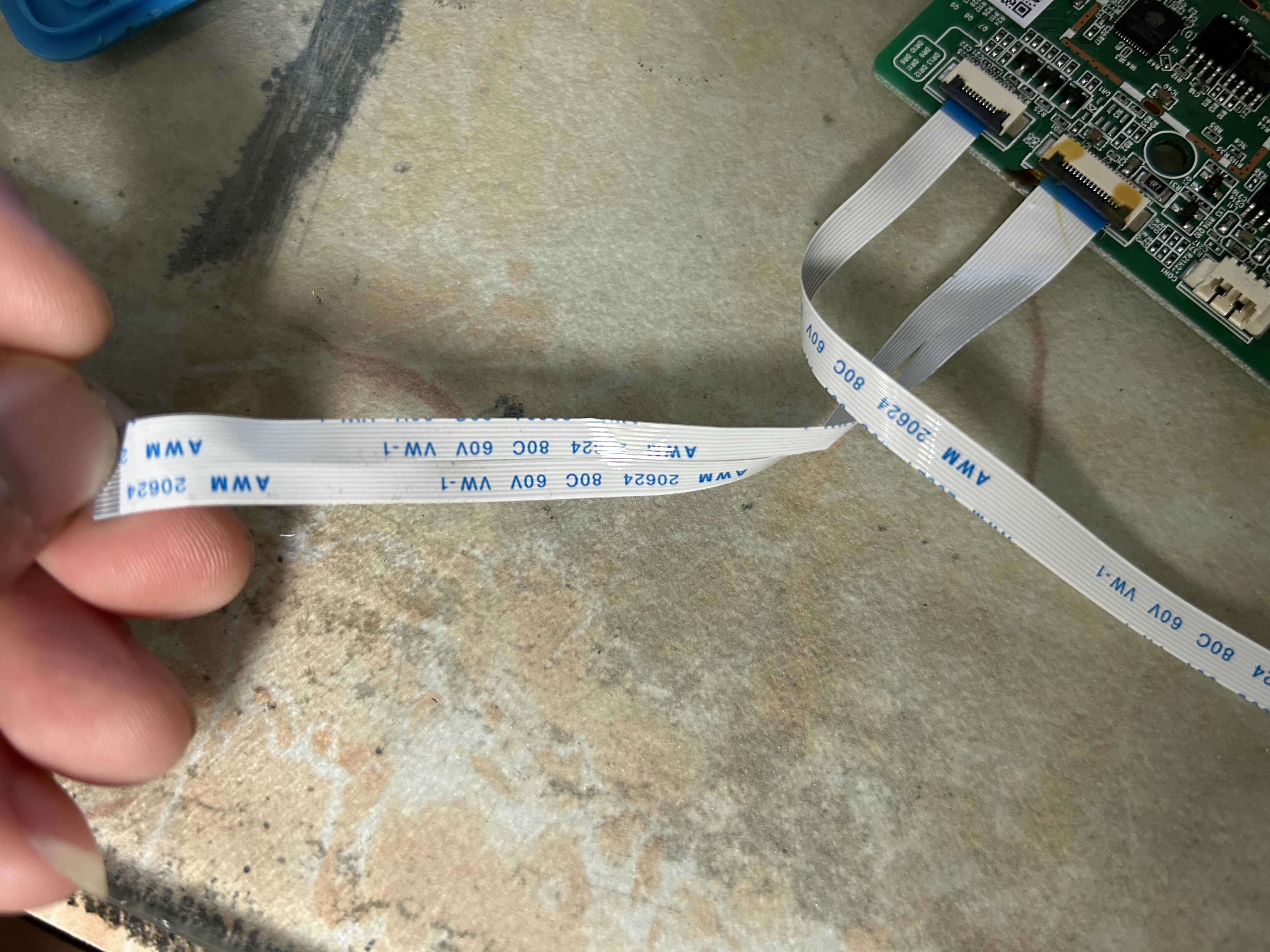

连接按键与屏的排线：FPC0.5mm。

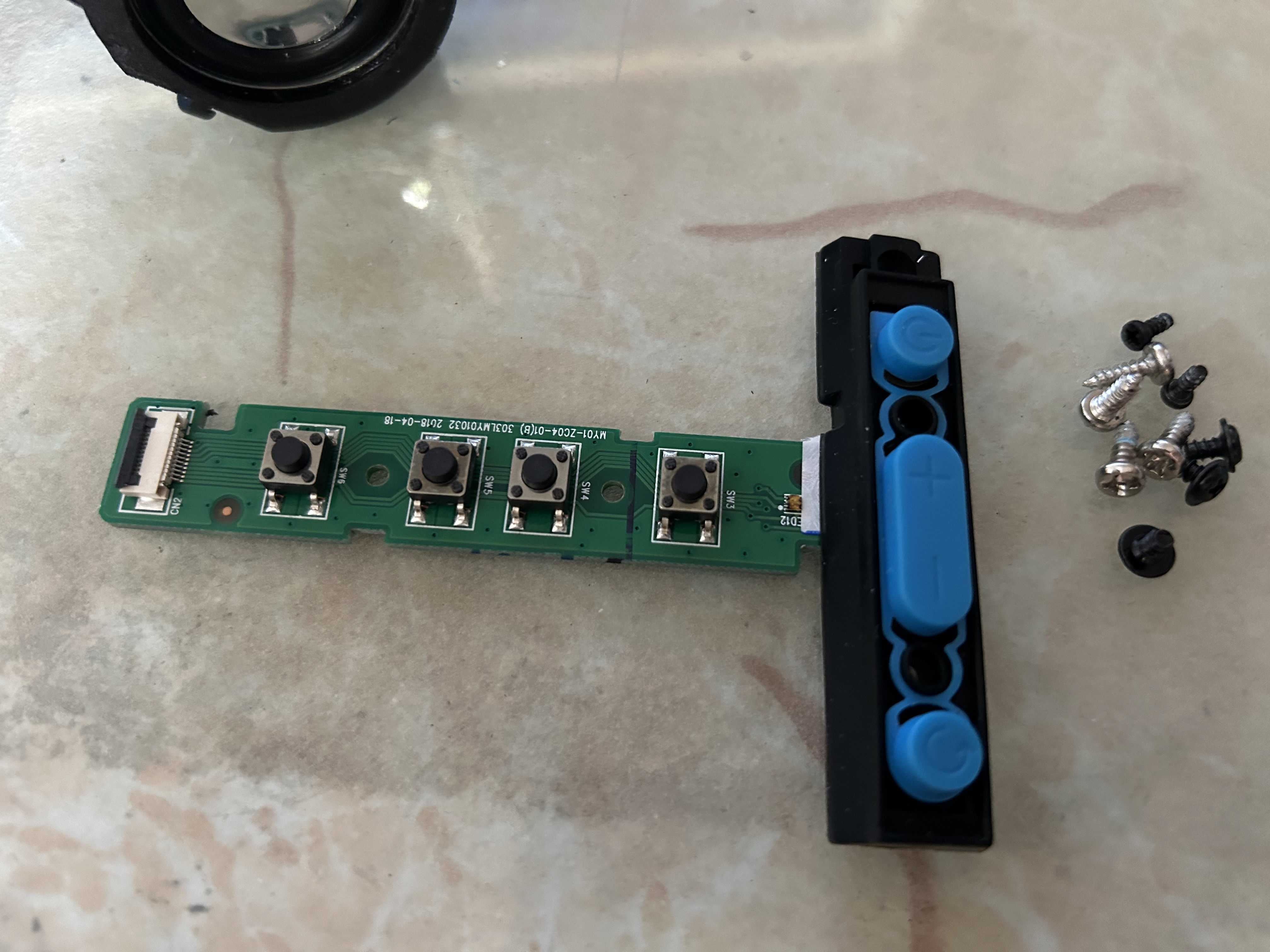

按键：

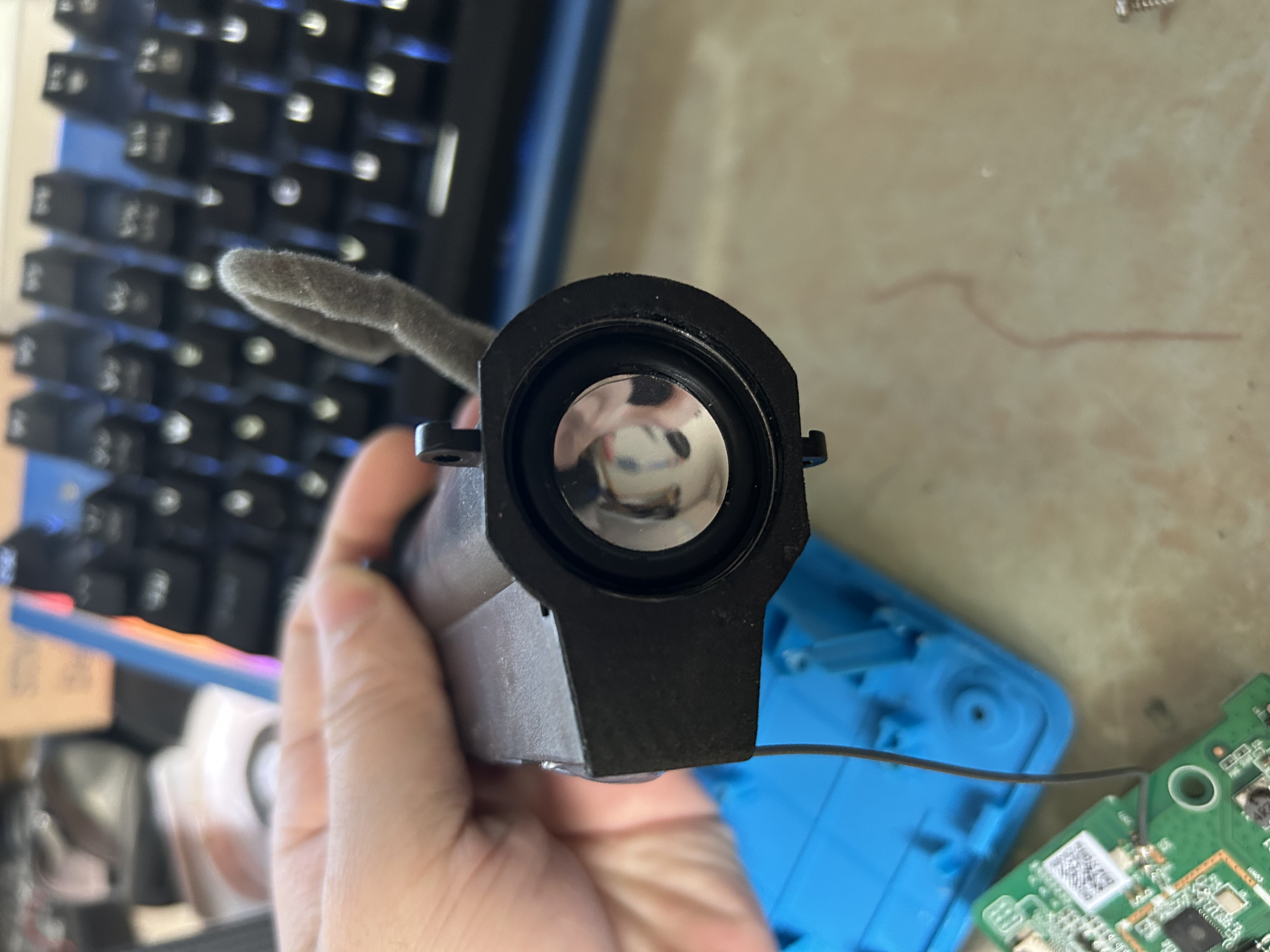

两个喇叭：

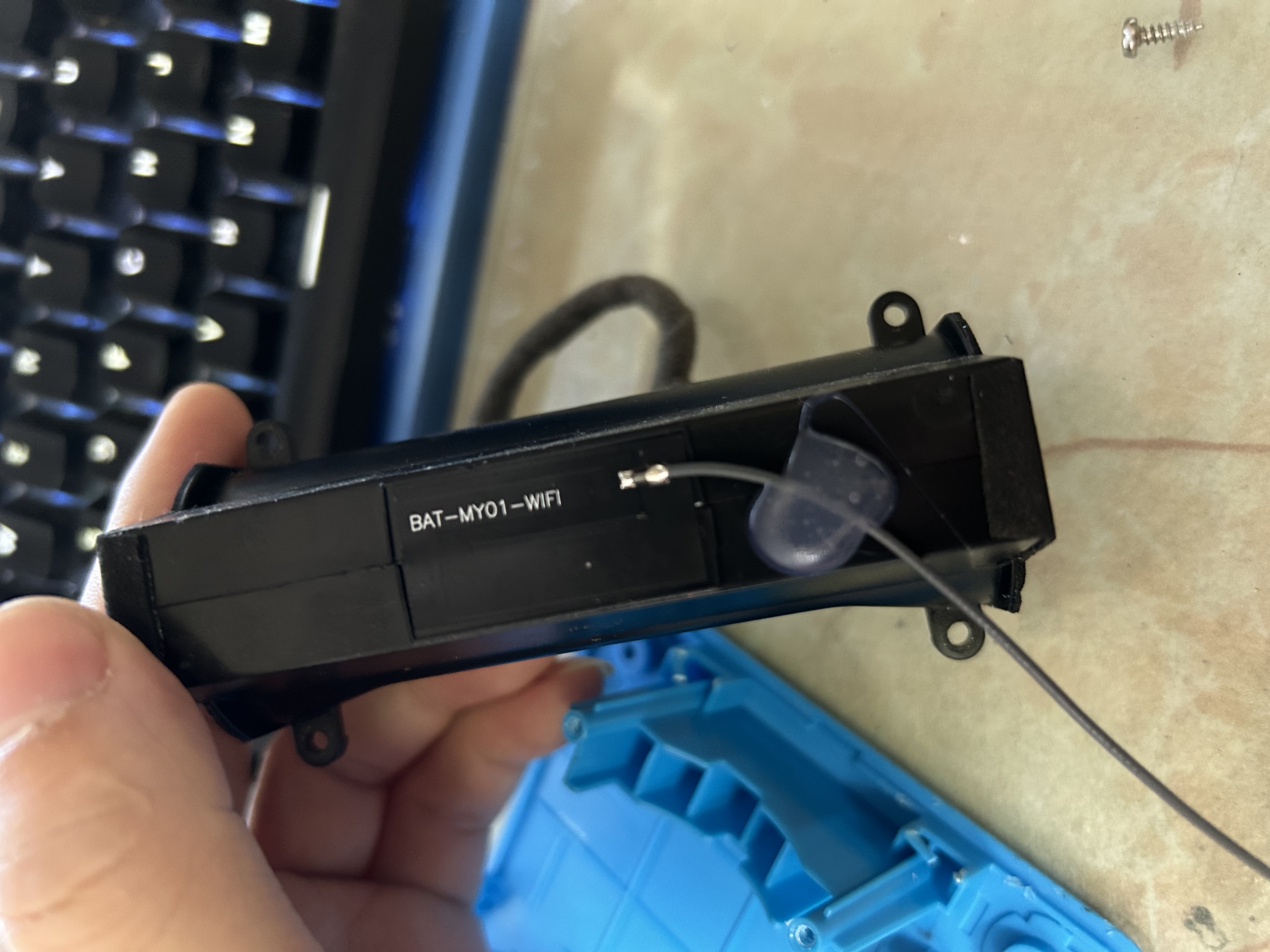

WIFI开线：

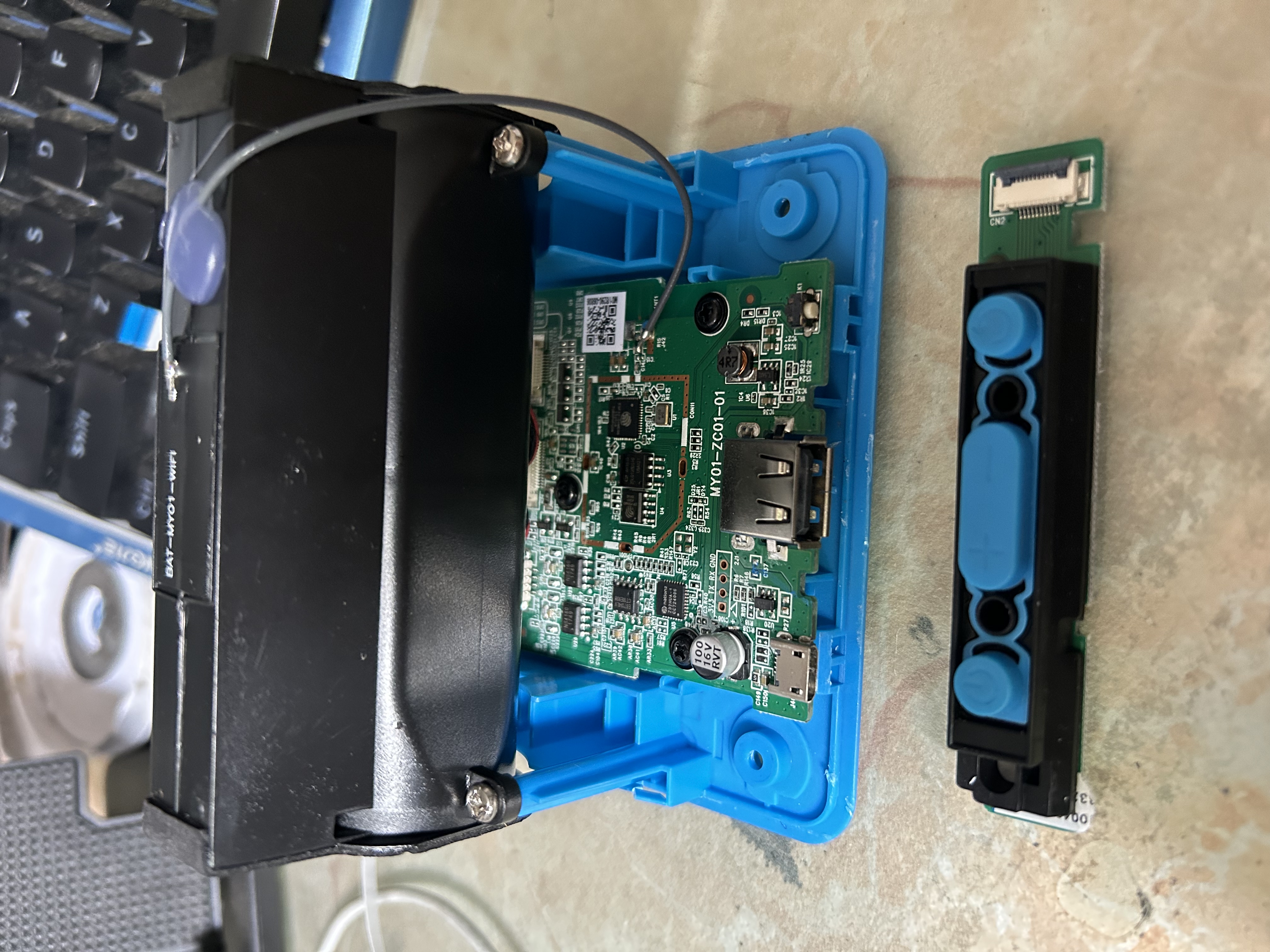

主板底下：

主板正面：

TFT屏：

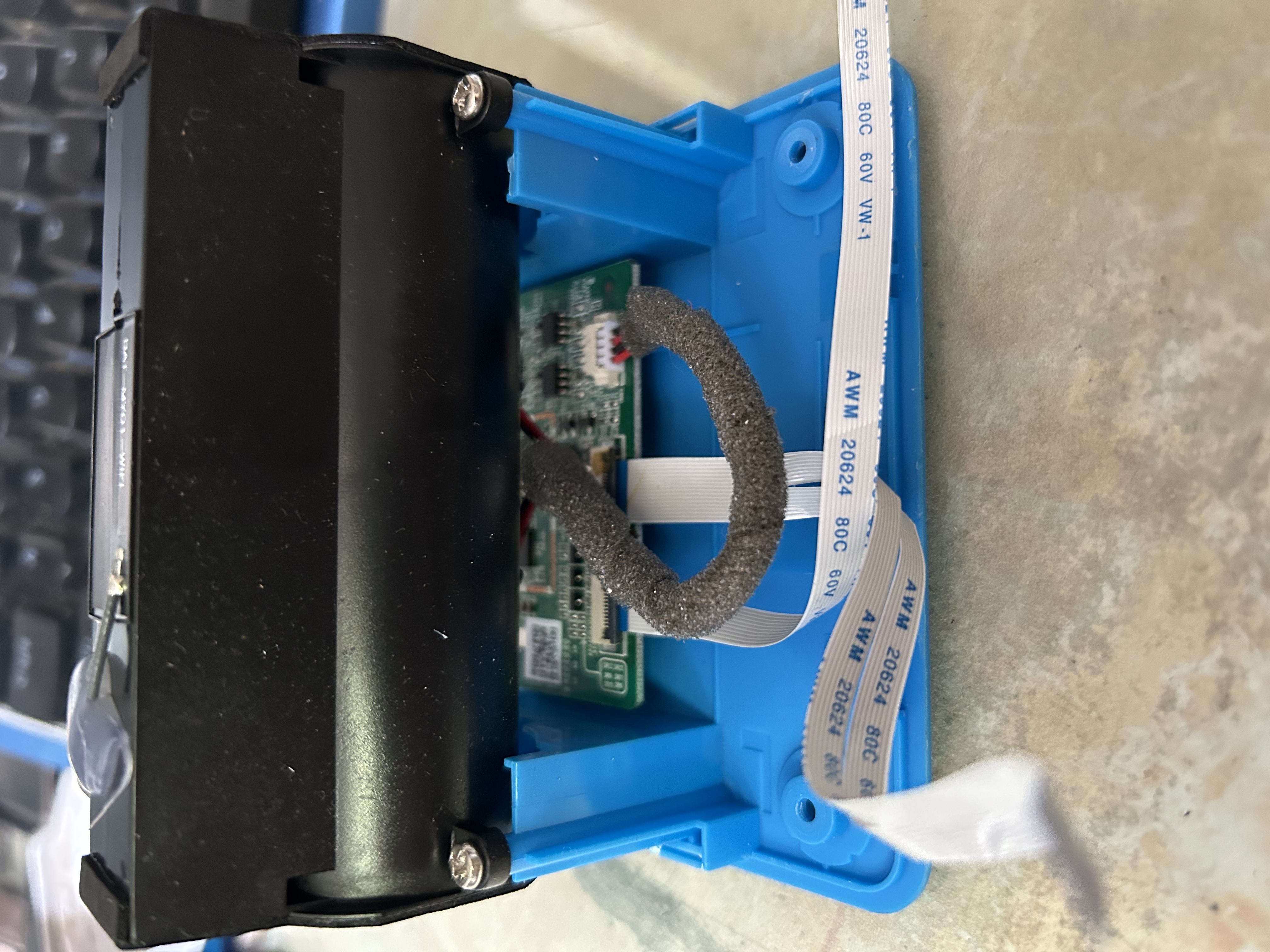

喇叭安装位置与主板出线：

主板另一面安装：

参考电路：

DC TO DC

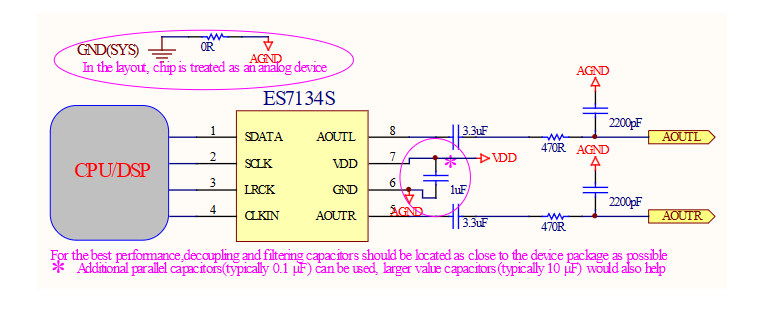

DAC-专用芯片电路:

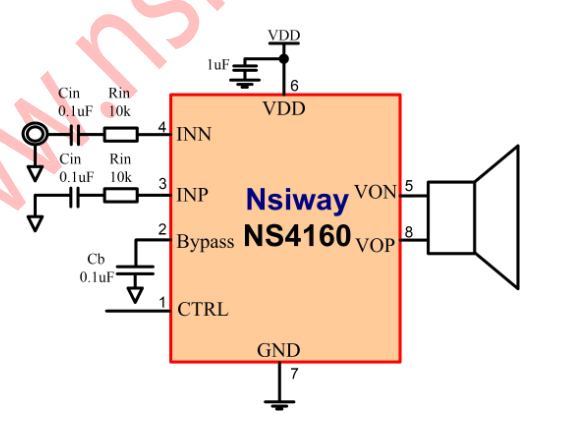

功放电路：

wifi相关芯片参考电路：
