首先准备一个开关电源

然后拆出电路板。



之后上电测试，测量输出电压和芯片供电电压。



然后拆下变压器。变压器磁芯可以用大功率吹风机或者热风枪不停的加热，直至磁芯轻轻一拨就能轻松分离。



变压器磁芯和骨架自然冷却，或者用冷风降温。冷却后拆下每组绕组，并详细记录匝数和绕制方向，直至拆下输出绕组。



然后重新绕制输出绕组。比如我那个变压器输出绕组是5T，线径是0.5mm用14股并绕。如果改24V，需要用0.5mm漆包线7股并绕10T。



然后恢复其它绕组，怎么拆的怎么绕回去。



变压器绕好后要浸绝缘漆，以延长使用寿命。



然后趁绝缘漆未干，更改指示灯限流电阻阻值。一般12V改24V限流电阻阻值应为原来的2倍。



改完指示灯限流电阻就改光耦限流电阻，一般改上分压电阻，同样，一般12V改24V限流电阻阻值应为原来的2倍。



然后改电压采样电阻。即TL431上分压电阻或者下分压电阻。

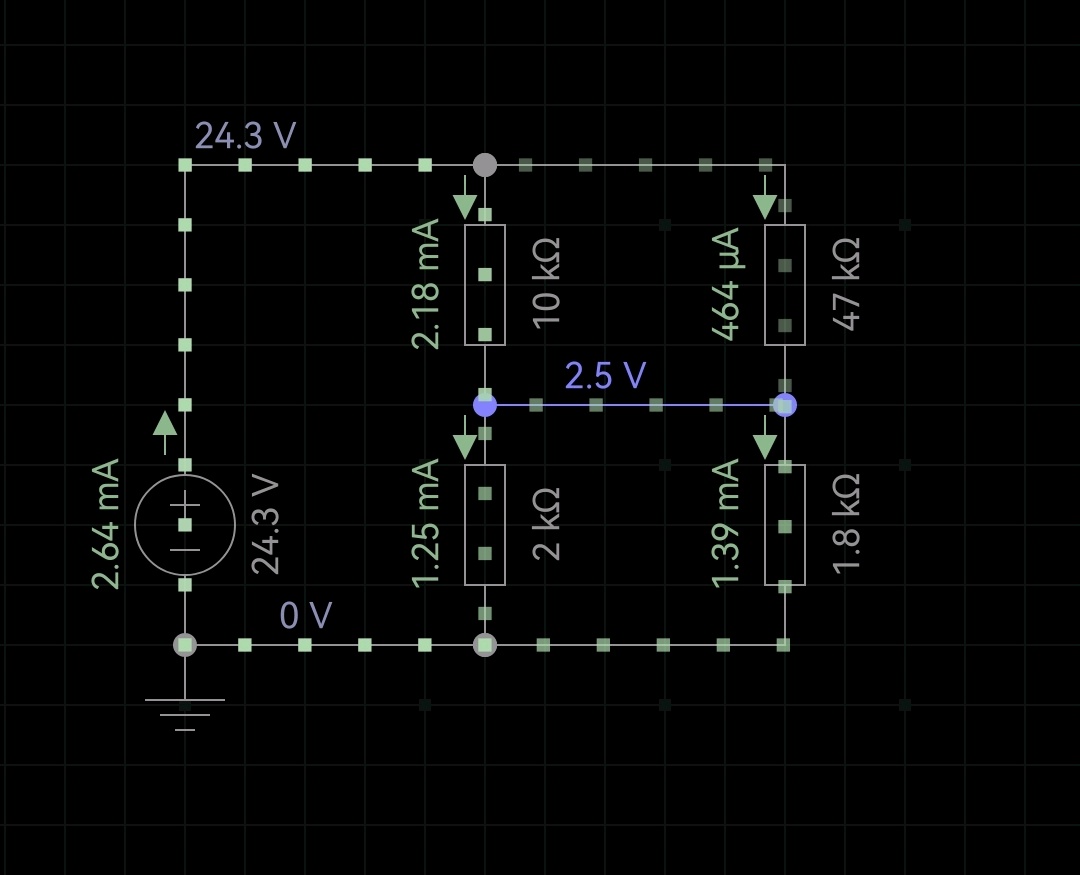

可以按照这个图进行改装

然后更换输出滤波电容，电容耐压至少35V及以上。但是如果空间不够容量可以减半。



最后就是散热风扇，我那个风扇能承受24V电压所以就不用加降压电路，正常应该为风扇单独加一个降压电路，防止风扇烧毁。



到最后就可以安装变压器了。同时检查电路板所有焊盘是否存在虚焊，有虚焊要及时补焊。



终于到了最关键一步——上电试机。可以串一个灯泡试机，也可以用隔离变压器测试，

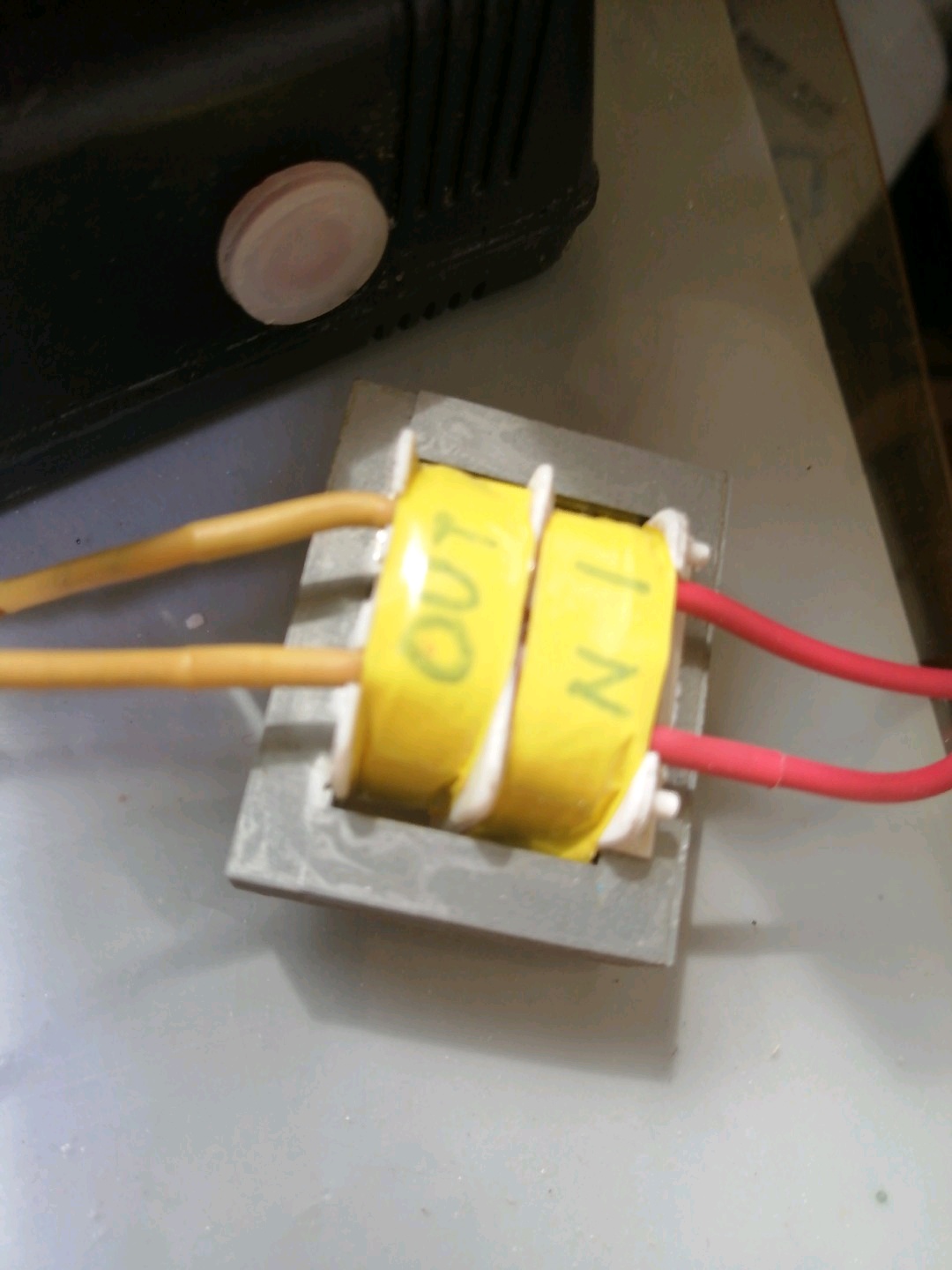

这个就是我用的隔离变压器。

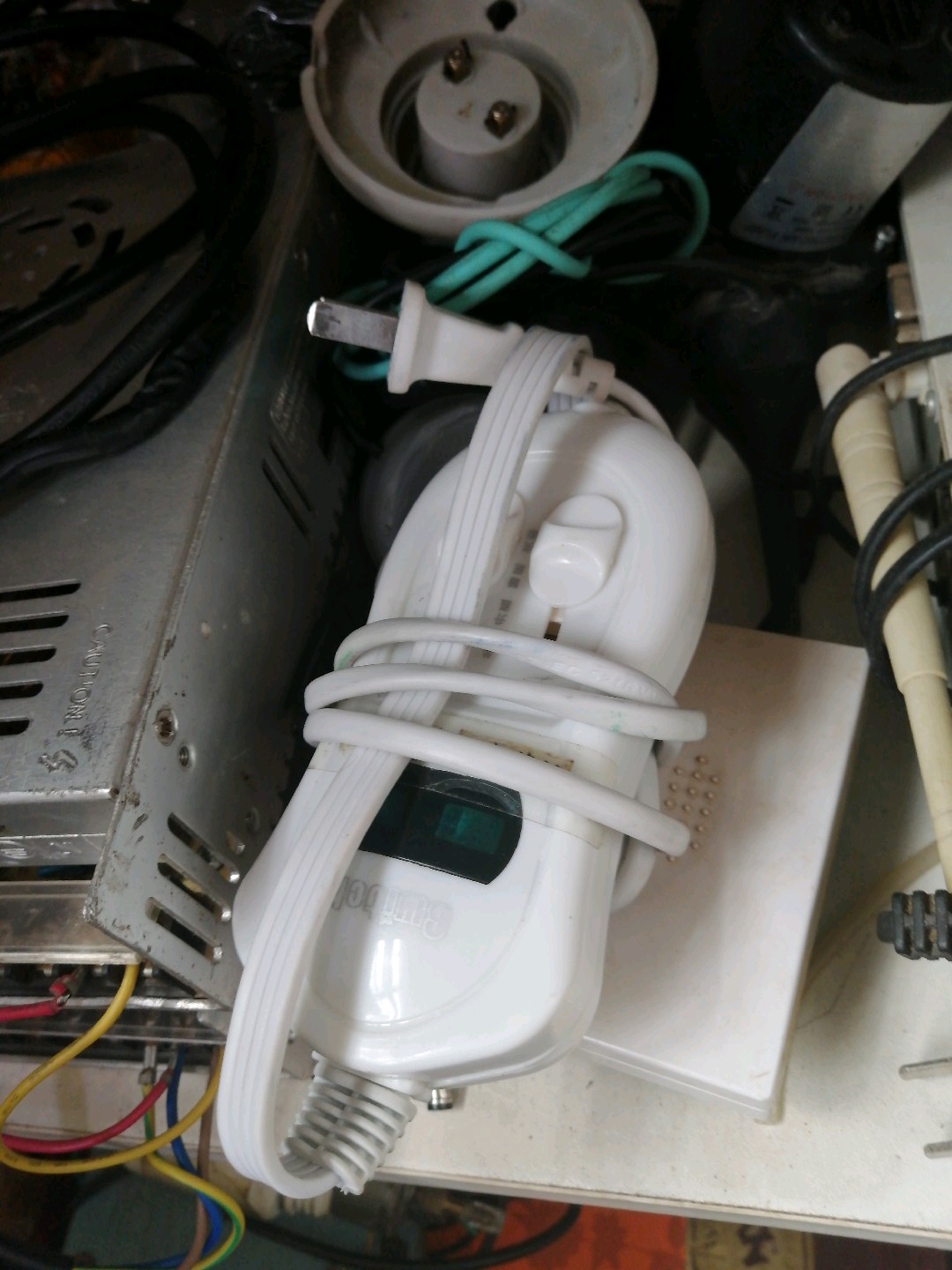

也可以用LED恒流驱动制作的维修电源测试

这个就是用恒流驱动制作的开关电源维修神器。



通电后如果没炸机的话此时输出指示灯应该点亮。然后就可以测量输出电压和芯片供电电压。正常芯片供电电压应与改装前差不多少。



最后一步，装机测试。主要测量带载能力和短路保护功能。



如果以上测试都没问题，那么恭喜你改装成功！
