在调试APM32代码时候发现，手头上如果没有DAP下载器的话，调试代码比较麻烦。用ST-link v2又调试不了，目前支持APM32的烧录器，除了官方提供的烧录器（DFU），仿真器和isp三种模式。本想在网上买一个极海出的仿真器，在某宝上面搜了一下，我就放弃了。本想自己做一个极海的仿真器，但是网上没有项目名的资料，没办法了，我就使用官方的ISP下载方式进行测试一下吧。

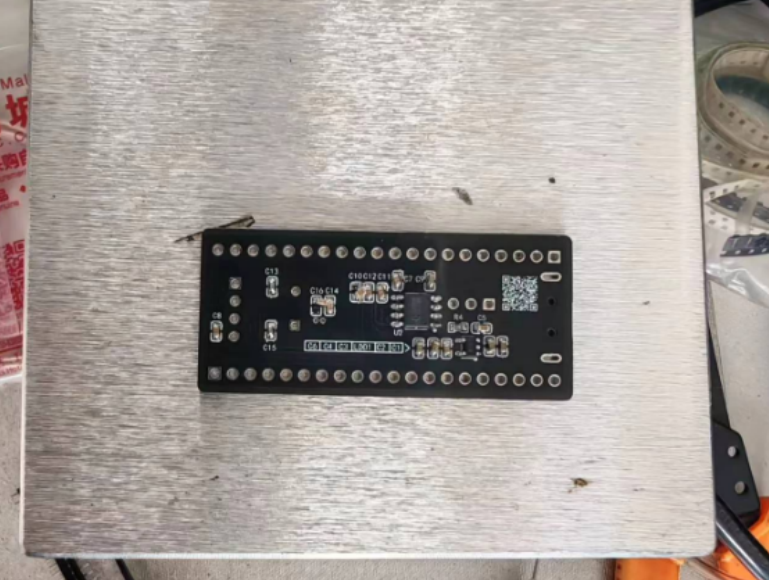

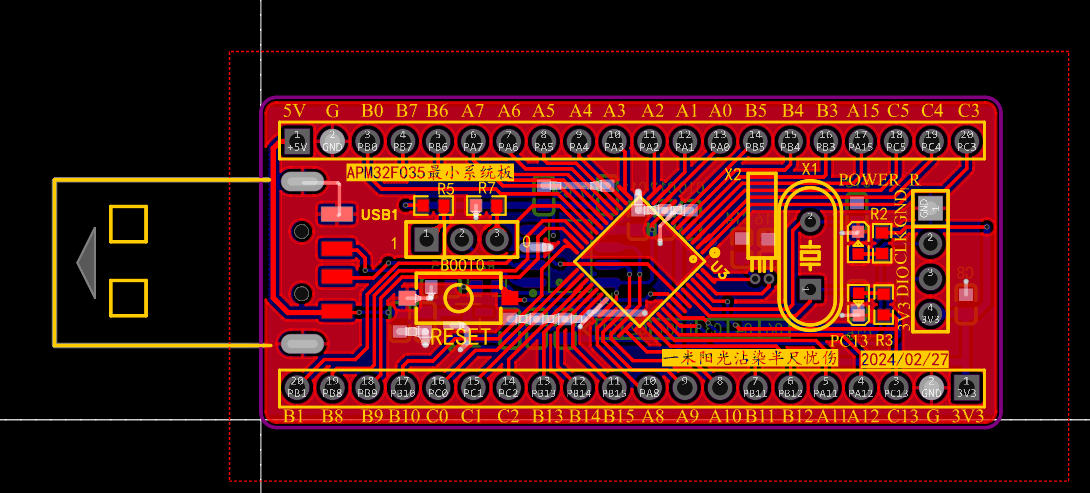

在调试的时候发现，这个低压评估板没有将串口1引出来，为了测试这功能，我就利用EDA软件绘制一个APM32F035的小型开发板。



软件安装：我们需要在网上下载极海的ISP安装包链接如下：







使用ISP下载的时候，需要注意：我们要使用CH340芯片，将USB信号转到串口上。不过话说，这个CH340的芯片价格还是比较低的，即使没有DAP烧录代码吗的问题也解决了。为了使芯片进入ISP下载模式，需要将BOOT0引脚拉高，而在进入启动程序的时候，又需要将该引脚置低，所以我们在设计电路板时候，就将这些特殊引脚做特殊处理。

下载调试步骤：



将APM32F035开发板，接入电脑后，可以正常显示串口。在我使用的时候发现，该该串口在在超过10以后，有几率导致软件卡死，所以我把该串口设置成串口号2。

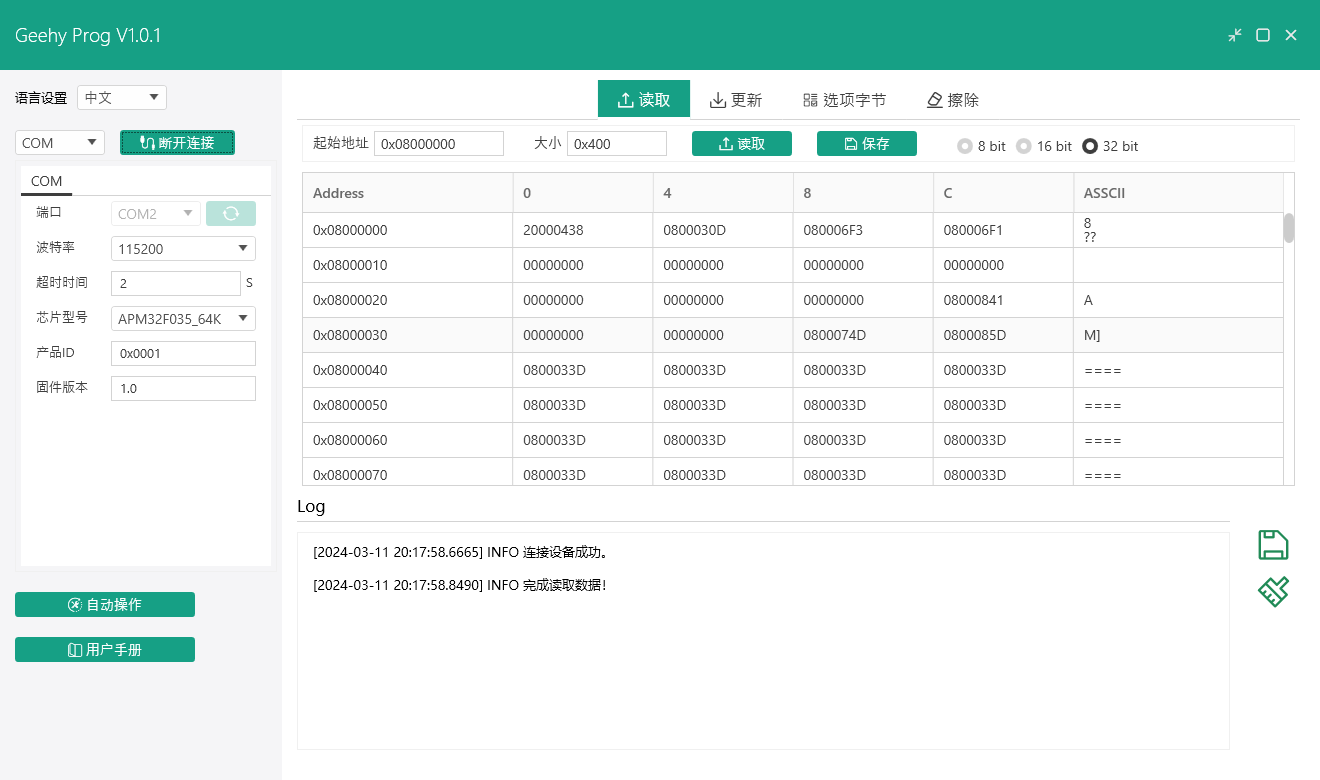

打开极海的上位机软件后，在连接串口后，可以正常显示读取芯片的型号，产品ID和固件版本。

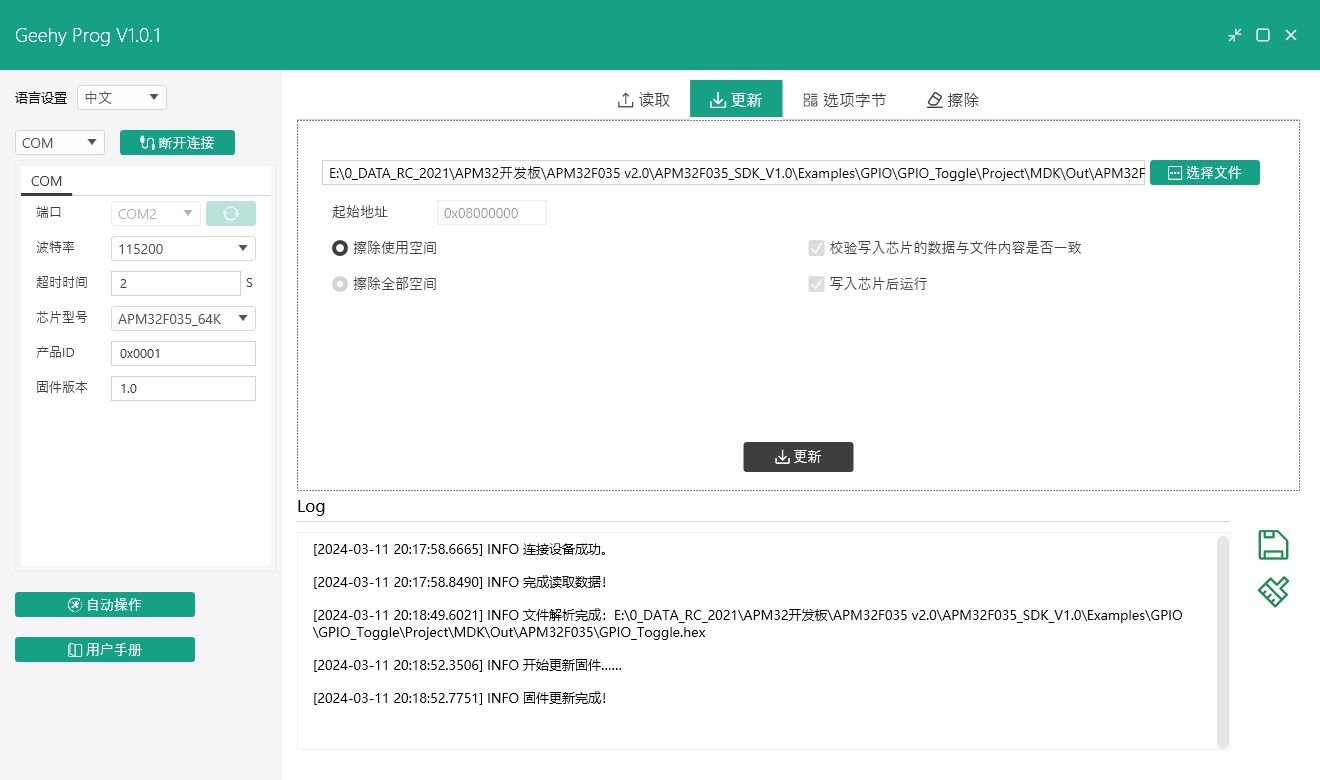

下载的文件目前上位机只支持hex，bin和s19三种方式，这里我是用的keil进行编程，编译出来的代码格式正好是hex文件，编译成功如下图。

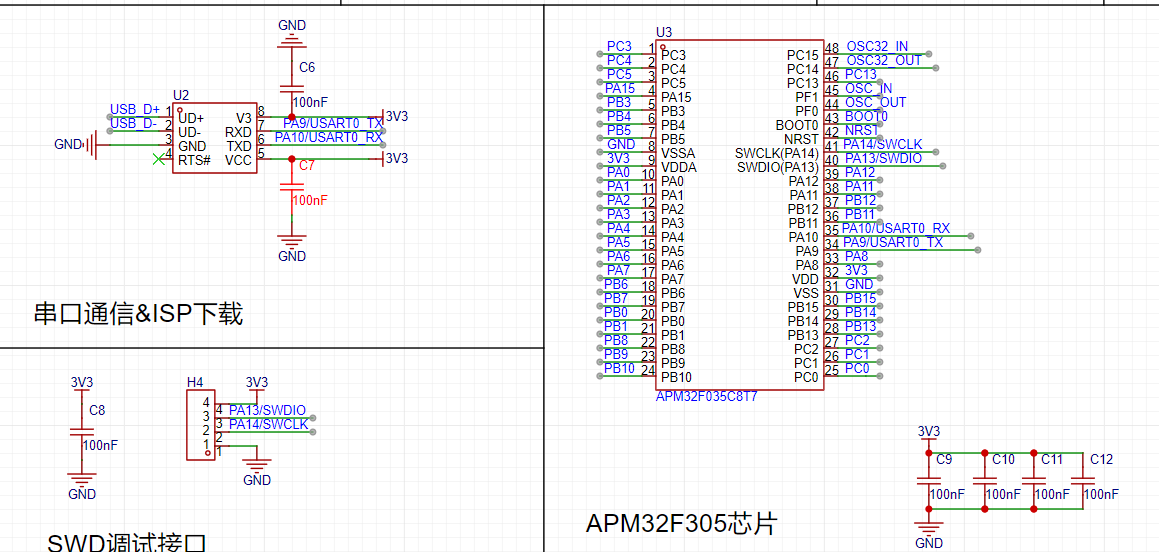

附录：最小系统原理图：

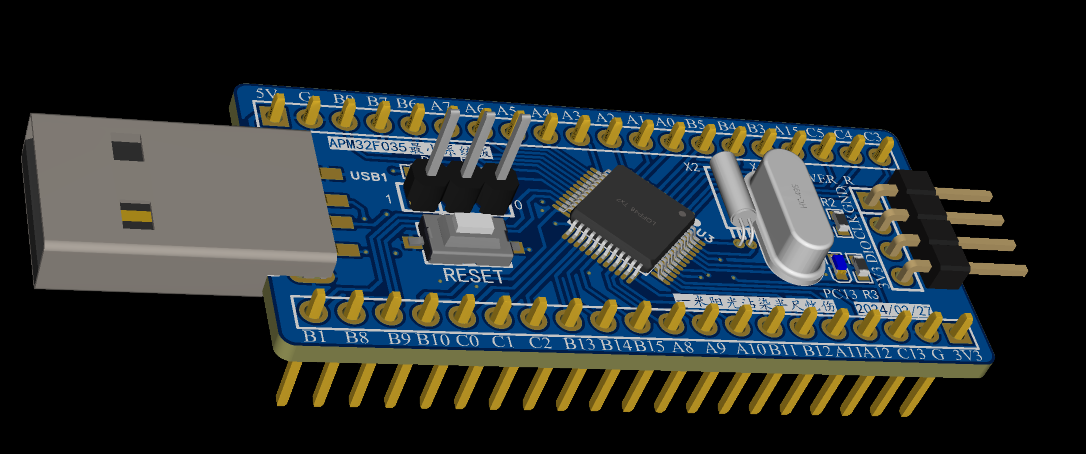

3D效果图：



测试视频：



使用心得：在测试中发现比flymcu烧录的要快些。美中不足的是，该芯片不支持usb功能，在调试的时候，如果想要连接电脑只能使用芯片进行转换，如果自己diy产品或者是其他产品比较浪费空间，资源的。希望厂商在产品升级的时候也可以最lqfp-48封装的产品或者是更小的产品上面增加usb功能吧。
