视频B站上面发布过，这是视频链接：

https://www.bilibili.com/video/BV1cZ421a7YR?t=141.8

大家感兴趣可以去看看。

代码放在帖子下方，需要的自取！

B站上面也有开源链接哦！

首先需要购买一块1.8寸TFT彩屏（别忘了向卖家要驱动程序，这个驱动程序一般都可以直接在STM32F103C8T6单片机上面使用）

STM32F103C8T6单片机开发板一块。

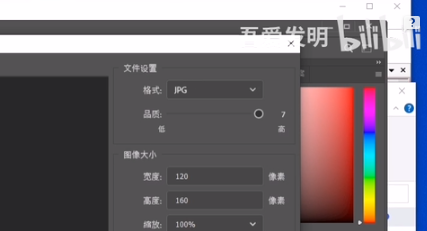

首先需要用PS把图片处理成120*160像素。PS教程可以上网查。注意格式改成.jpg格式!,同时把下面的品质拉到最高。具体参考下面图片

然后打开图片取模软件，参数按照下面图片设置



然后打开图片，点击保存（这里以C代码的方式保存的）

然后打开图片驱动代码

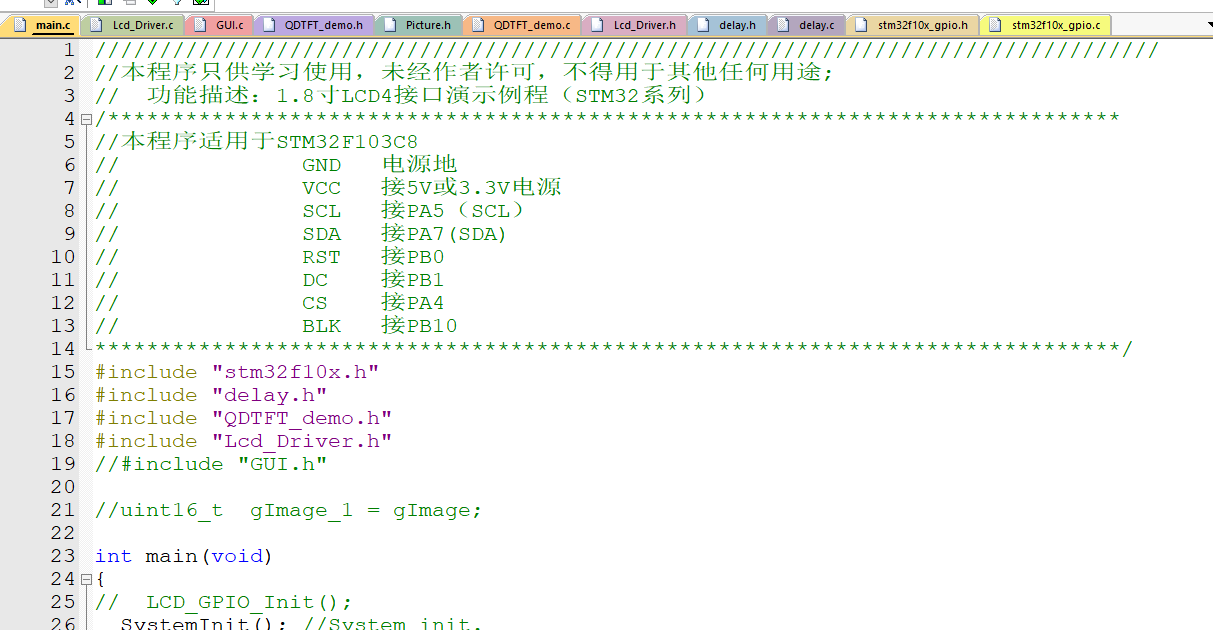

图片上展示的是引脚定义

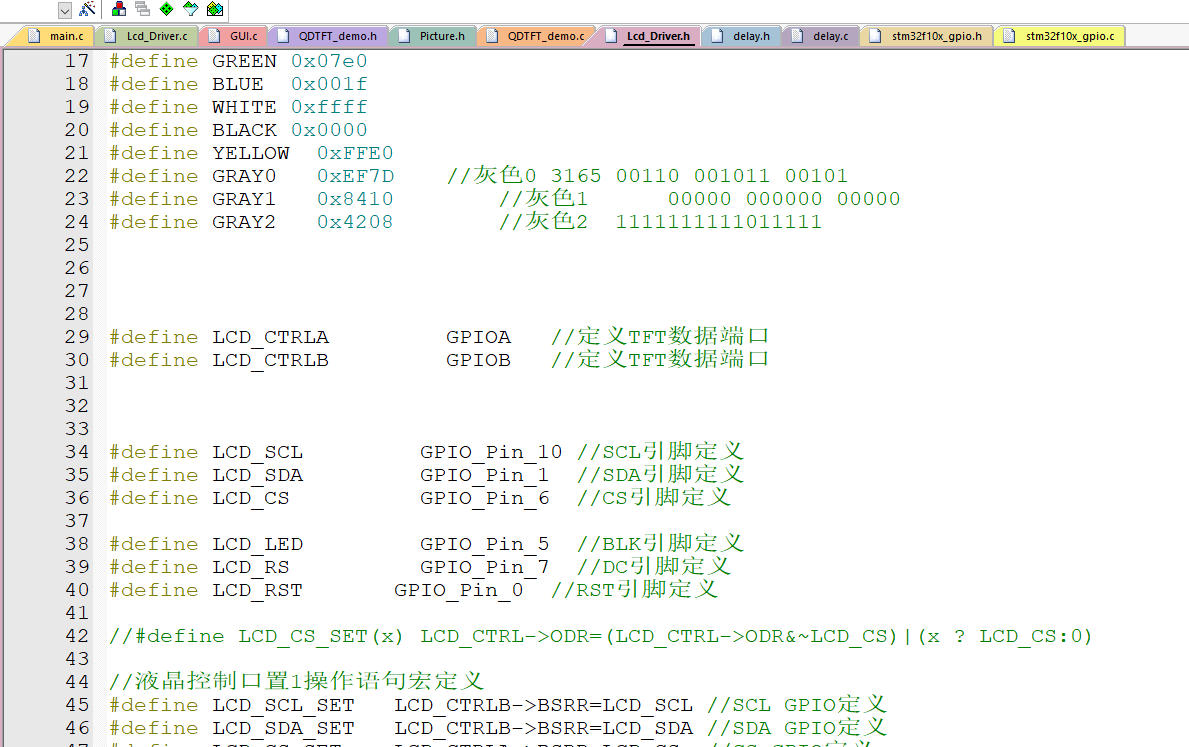

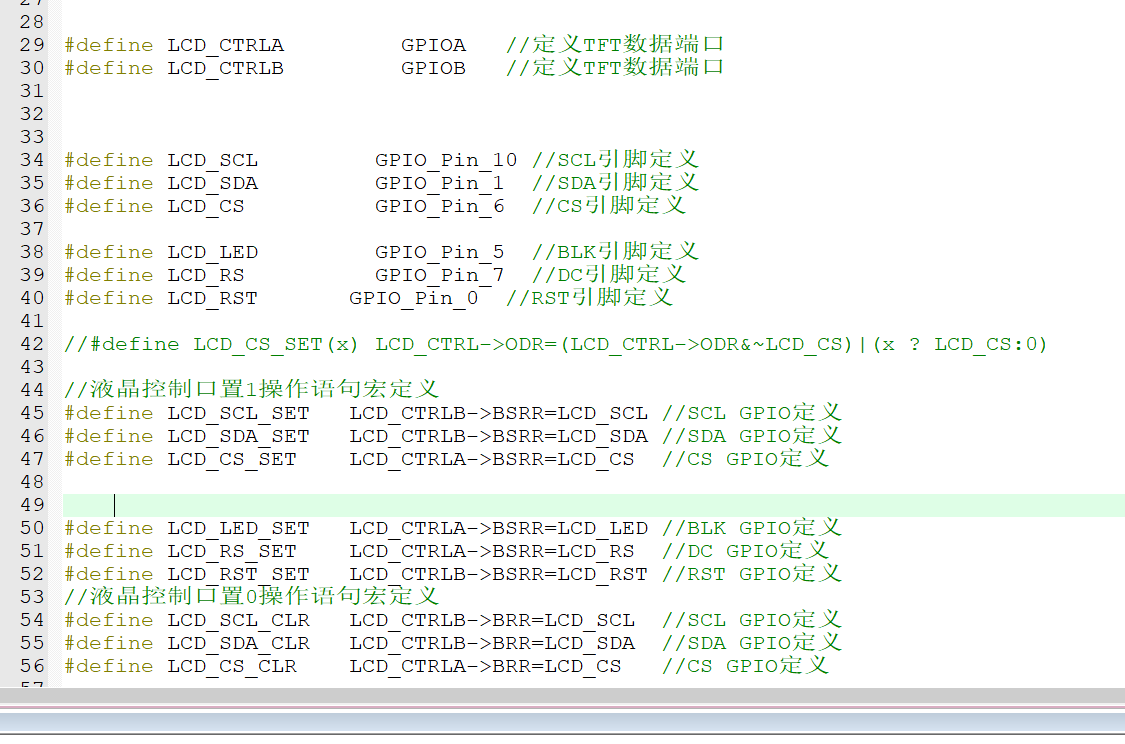

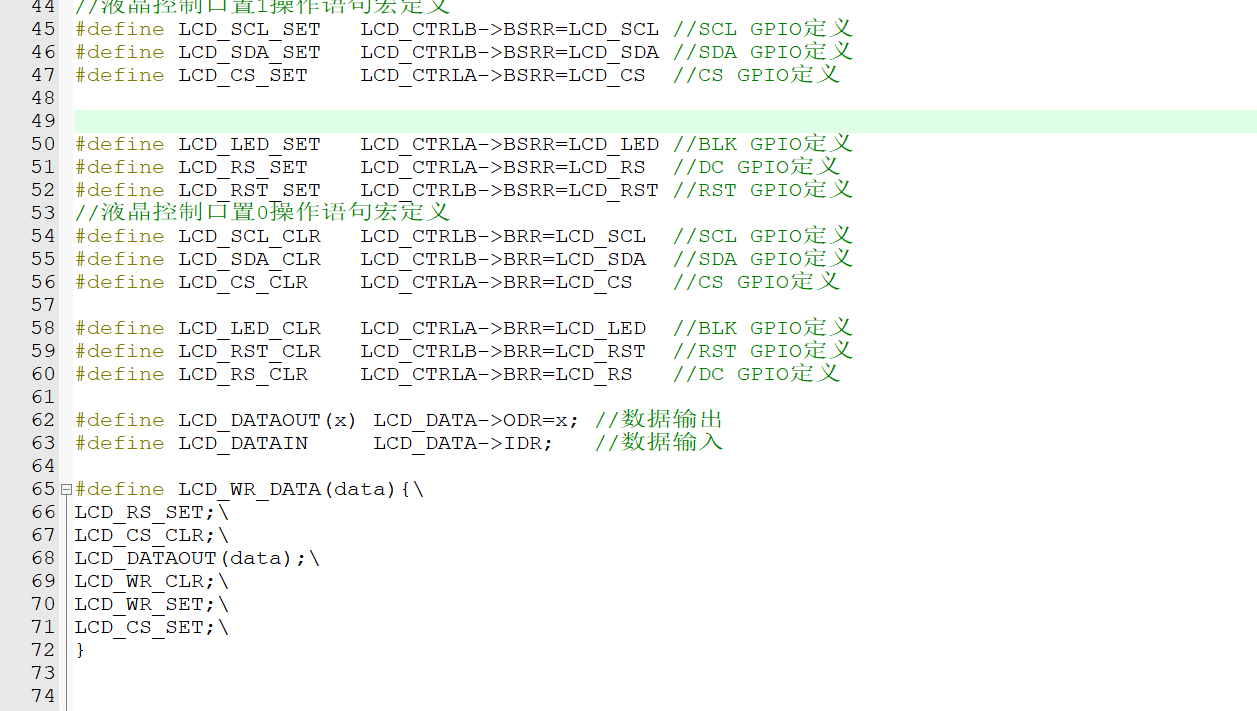

下面这些图片展示的是引脚定义和宏定义，修改下面参数即可修改引脚

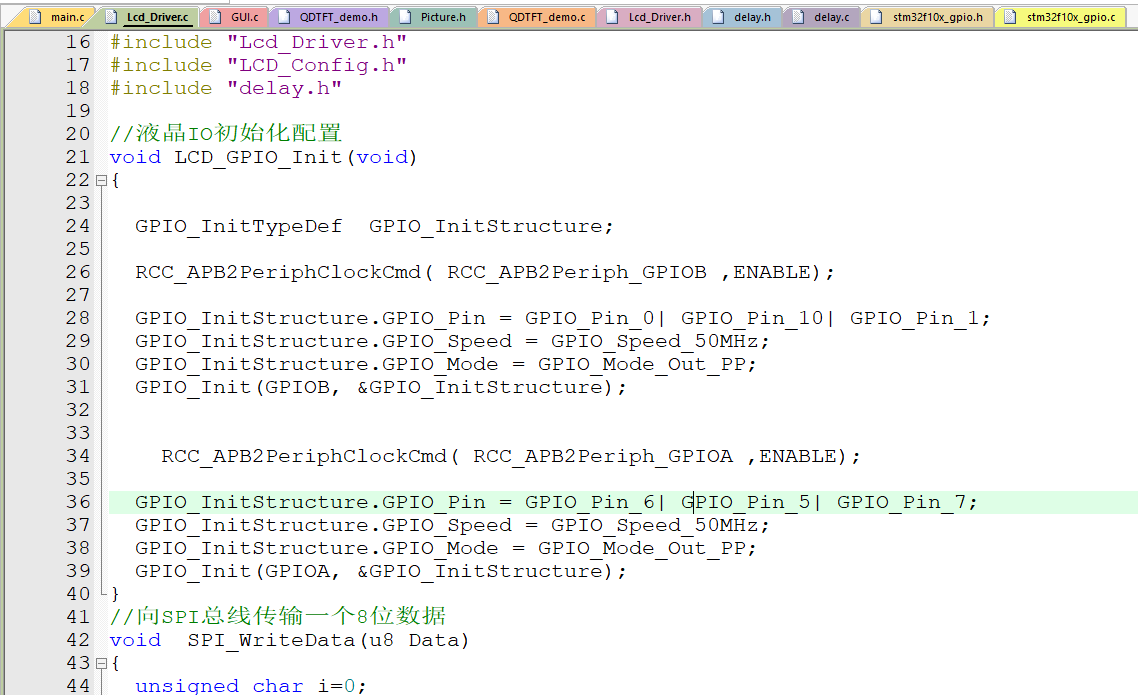

引脚定义在"Lcd_Driver.h"和"Lcd_Driver.c"文件里。

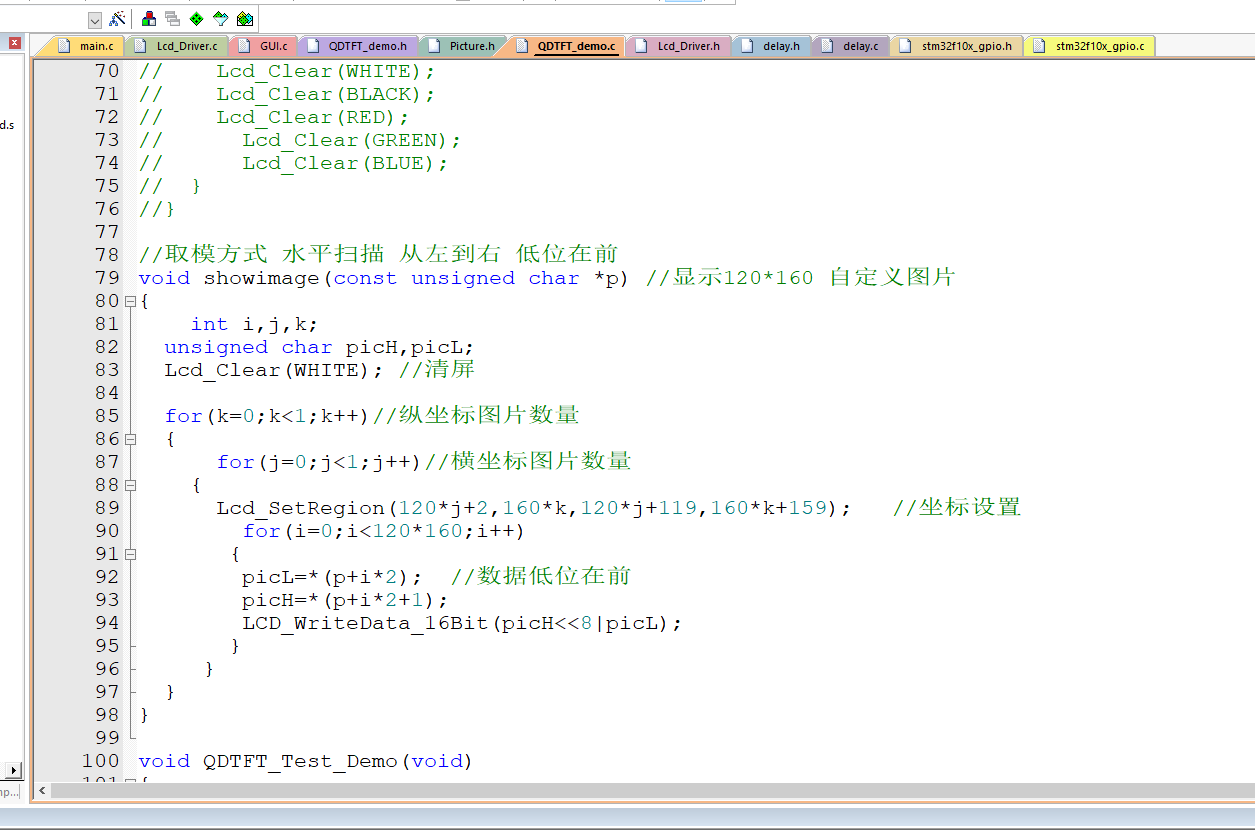

修改下面代码可以改变像素大小，注意不要超过屏幕最大像素（屏幕一般都有使用说明）

放上源代码供大家参考

//取模方式 水平扫描 从左到右 低位在前
void showimage(const unsigned char *p) //显示40*40 QQ图片
{
     int i,j,k;
    unsigned char picH,picL;
    dsp_single_colour(WHITE); //清屏

    for(k=0;k<3;k++)
    {
           for(j=0;j<3;j++)
        {
            Lcd_SetRegion(40*j,40*k,40*j+39,40*k+39);        //坐标设置
            for(i=0;i<40*40;i++)
             {
                 picL=*(p+i*2);    //数据低位在前
                picH=*(p+i*2+1);
                LCD_WriteData_16Bit(picH<<8|picL);
             }
         }
    }
}

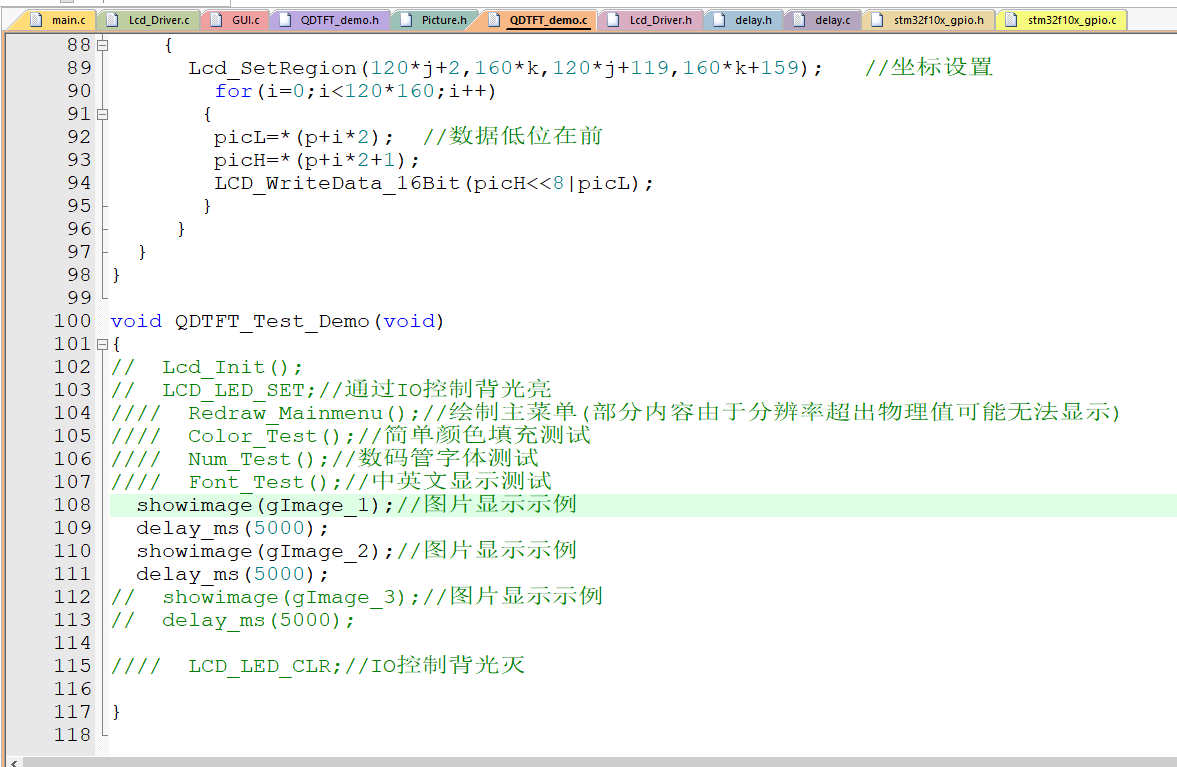

下面代码决定显示什么图片及显示时长

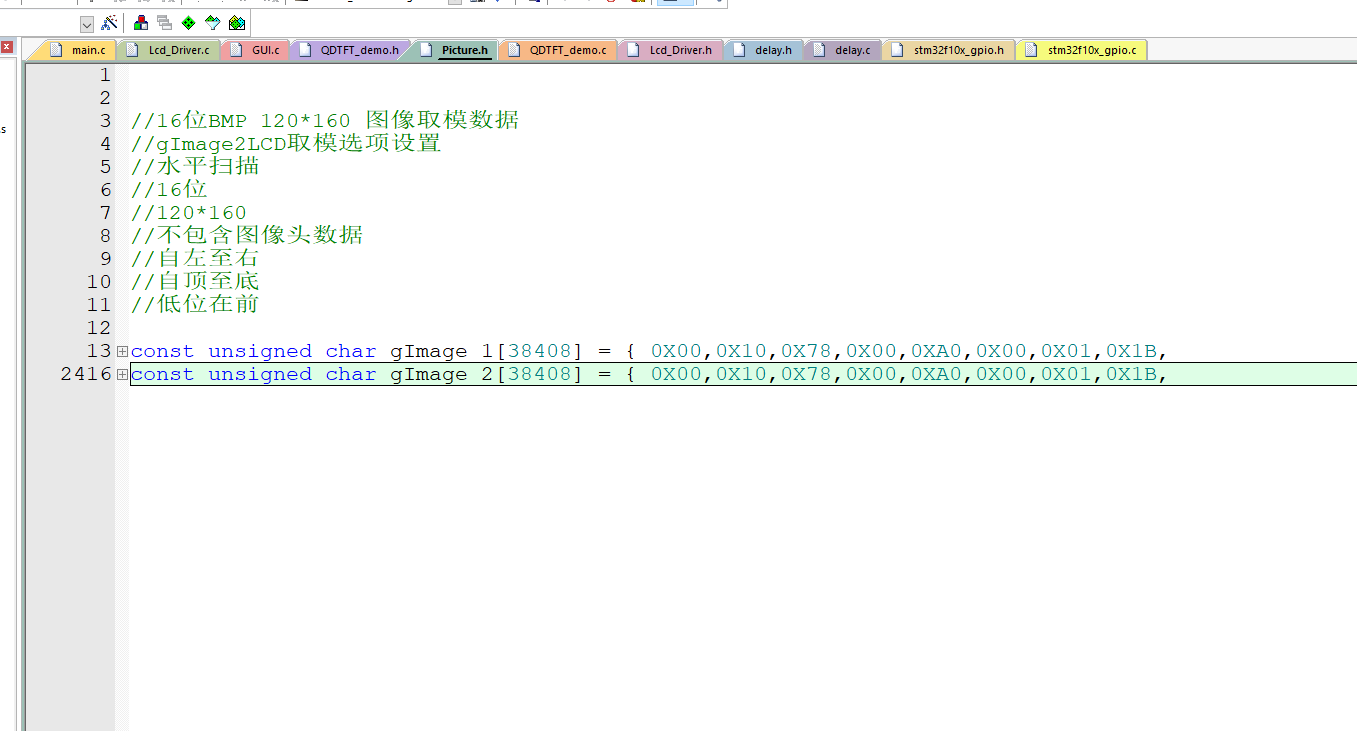

修改完成后把生成的图片代码粘贴到Picture.h文件里。

注意STM32F103C8T6单片机最多只能存3张120*160像素图片，多了则会导致程序异常。最后注意被调用的图片代码要与前面的显示函数调用的图片显示代码名称一致。详情见上面图片。

帖子结尾放上源教程视频，具体以B站视频为准。

最后祝大家代码无bug！

代码放在帖子下方，需要的自取！



创作不易，喜欢就支持一下作者吧！
