精华 遥遥领先,星闪芯片BS25外设程序测试—uart

内容简介

本文利用星闪BS25开发板NL001测试一下官方sdk中的外设程序uart,以便熟悉外设的基本操作。

测试工具

Operating system:Windows 10 home

deveco-device-tool-all-in-one:1.1.1_beta2

DevTools_CFBB:1.0.5

Compiler:CFBB IDE 1.0.3

Sdk:20230928

BurnTool:5.0.34

DebugKits_CFBB:3.0.98

Python:3.8.10

VSCode:1.66.2

Here we go

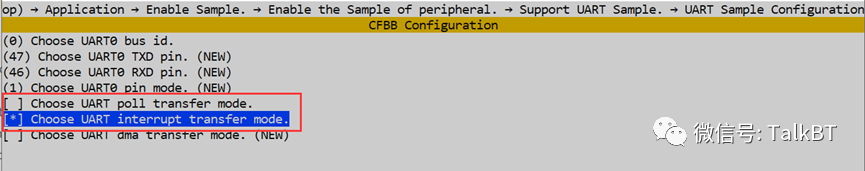

首先用“python build.py standard-bs25-app-evb menuconfig”配置工程为uart:


这里配置为interrupt方式。

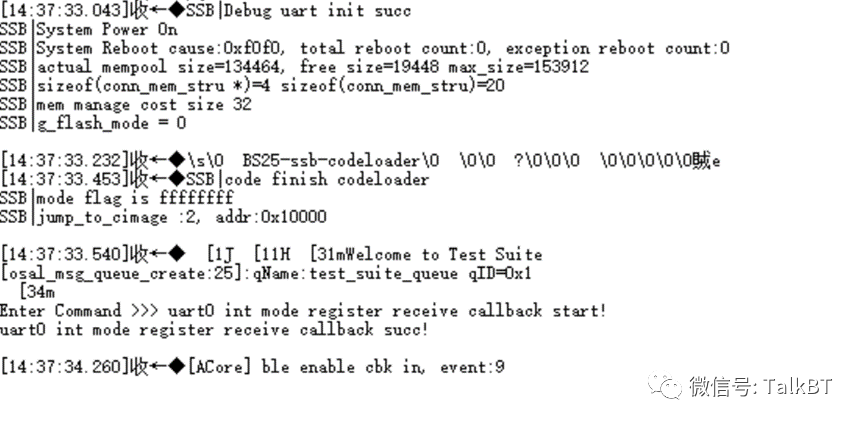

编译后烧录到板子上测试,默认程序就能跑起来。首先保持烧录口(AP15和AP14)连接到电脑的UART口,打开串口调试助手查看log,上电后如下:

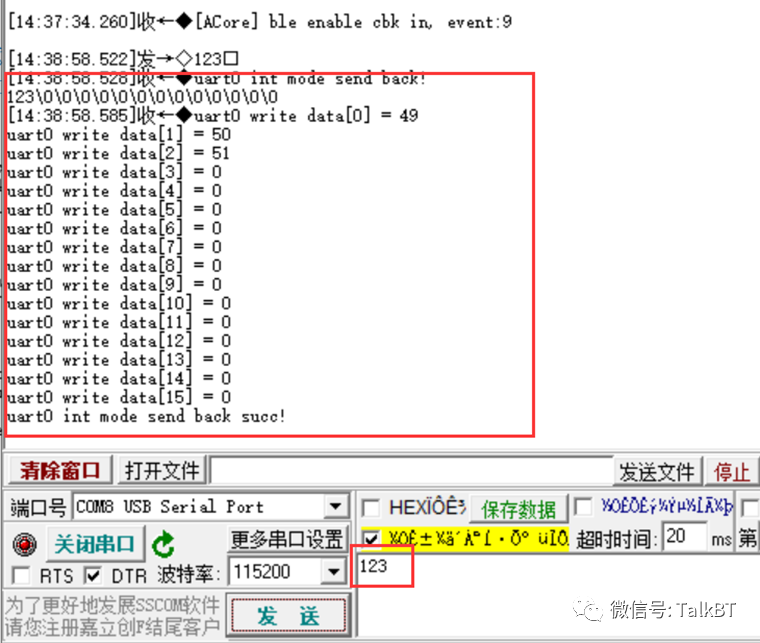

尝试在串口发送123后返回数据:


明显默认程序运行正常,并且收到的数据也正常,默认程序是通过A_P15(TXD)、A_P14(RXD)与串口调试助手连接的,参数为115200、8、1、N。

想要自己整一下代码,把AP12(tx)、AP13(rx)两个引脚注册到UART1上面,然后uart1收到数据后再重新在uart1上发送出去,uart0(AP15 TX, AP14 RX)继续保留打印系统log的功能(该部分在os其他地方初始化了,并不是在uart_demo.c中初始化的)。

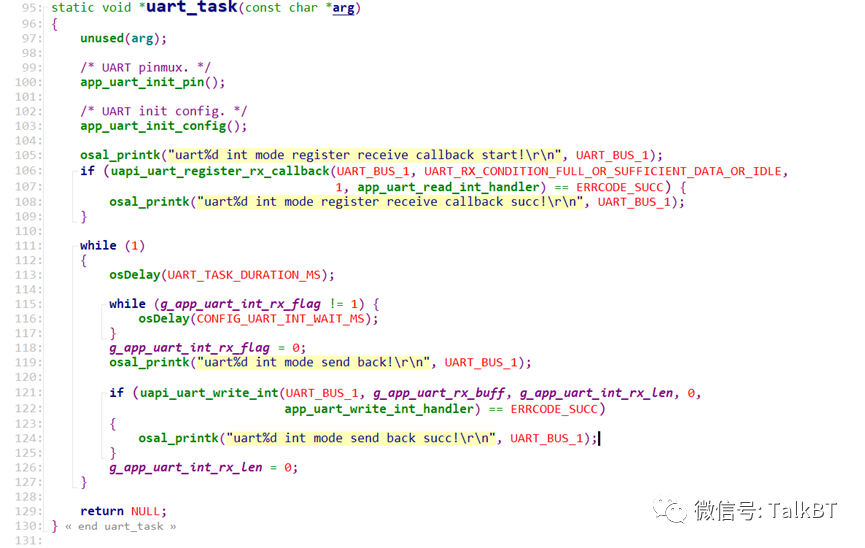

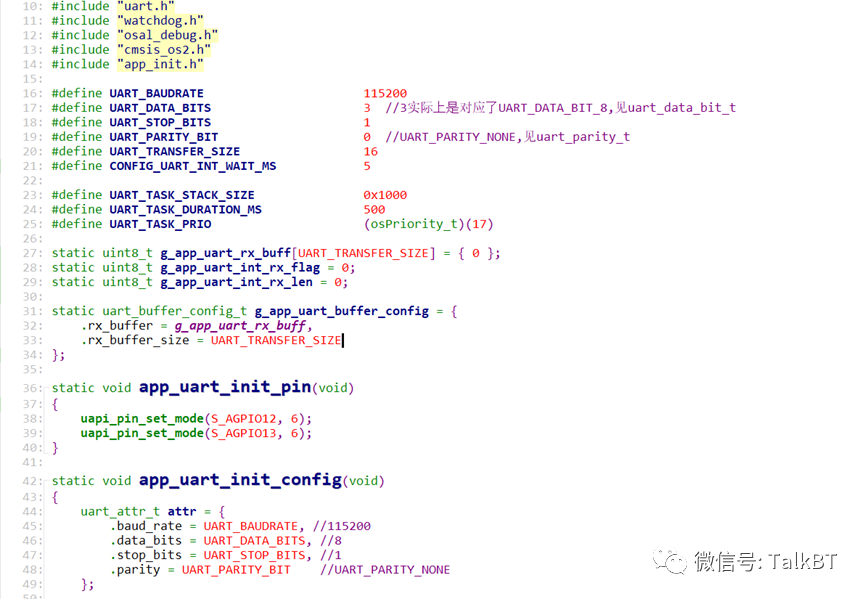

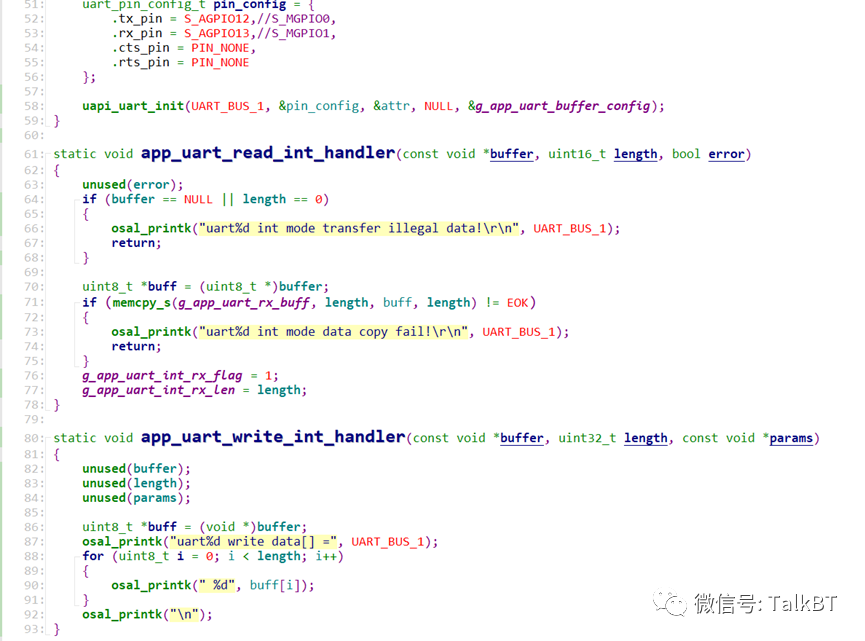

整了一下代码:





#include "pinctrl.h"

#include "uart.h"

#include "watchdog.h"

#include "osal_debug.h"

#include "cmsis_os2.h"

#include "app_init.h"

#define UART_BAUDRATE115200

#define UART_DATA_BITS3  //3实际上是对应了UART_DATA_BIT_8,见uart_data_bit_t

#define UART_STOP_BITS1

#define UART_PARITY_BIT0  //UART_PARITY_NONE,见uart_parity_t

#define UART_TRANSFER_SIZE16

#define CONFIG_UART_INT_WAIT_MS5

#define UART_TASK_STACK_SIZE0x1000

#define UART_TASK_DURATION_MS500

#define UART_TASK_PRIO(osPriority_t)(17)

static uint8_t g_app_uart_rx_buff[UART_TRANSFER_SIZE] = { 0 };

static uint8_t g_app_uart_int_rx_flag = 0;

static uint8_t g_app_uart_int_rx_len = 0;

static uart_buffer_config_t g_app_uart_buffer_config = {

.rx_buffer = g_app_uart_rx_buff,

.rx_buffer_size = UART_TRANSFER_SIZE

};

static void app_uart_init_pin(void)

{

uapi_pin_set_mode(S_AGPIO12, 6);

uapi_pin_set_mode(S_AGPIO13, 6);

}

static void app_uart_init_config(void)

{

uart_attr_t attr = {

.baud_rate = UART_BAUDRATE, //115200

.data_bits = UART_DATA_BITS, //8

.stop_bits = UART_STOP_BITS, //1

.parity = UART_PARITY_BIT    //UART_PARITY_NONE

};

uart_pin_config_t pin_config = {

.tx_pin = S_AGPIO12,//S_MGPIO0,

.rx_pin = S_AGPIO13,//S_MGPIO1,

.cts_pin = PIN_NONE,

.rts_pin = PIN_NONE

};

uapi_uart_init(UART_BUS_1, &pin_config, &attr, NULL, &g_app_uart_buffer_config);

}

static void app_uart_read_int_handler(const void *buffer, uint16_t length, bool error)

{

unused(error);

if (buffer == NULL || length == 0)

{

osal_printk("uart%d int mode transfer illegal data!\r\n", UART_BUS_1);

return;

}

uint8_t *buff = (uint8_t *)buffer;

if (memcpy_s(g_app_uart_rx_buff, length, buff, length) != EOK)

{

osal_printk("uart%d int mode data copy fail!\r\n", UART_BUS_1);

return;

}

g_app_uart_int_rx_flag = 1;

g_app_uart_int_rx_len = length;

}

static void app_uart_write_int_handler(const void *buffer, uint32_t length, const void *params)

{

unused(buffer);

unused(length);

unused(params);

uint8_t *buff = (void *)buffer;

osal_printk("uart%d write data[] =", UART_BUS_1);

for (uint8_t i = 0; i < length; i++)

{

osal_printk(" %d", buff[i]);

}

osal_printk("\n");

}

static void *uart_task(const char *arg)

{

unused(arg);

/* UART pinmux. */

app_uart_init_pin();

/* UART init config. */

app_uart_init_config();

osal_printk("uart%d int mode register receive callback start!\r\n", UART_BUS_1);

if (uapi_uart_register_rx_callback(UART_BUS_1, UART_RX_CONDITION_FULL_OR_SUFFICIENT_DATA_OR_IDLE,

1, app_uart_read_int_handler) == ERRCODE_SUCC) {

osal_printk("uart%d int mode register receive callback succ!\r\n", UART_BUS_1);

}

while (1)

{

osDelay(UART_TASK_DURATION_MS);

while (g_app_uart_int_rx_flag != 1) {

osDelay(CONFIG_UART_INT_WAIT_MS);

}

g_app_uart_int_rx_flag = 0;

osal_printk("uart%d int mode send back!\r\n", UART_BUS_1);

if (uapi_uart_write_int(UART_BUS_1, g_app_uart_rx_buff, g_app_uart_int_rx_len, 0,

app_uart_write_int_handler) == ERRCODE_SUCC)

{

osal_printk("uart%d int mode send back succ!\r\n", UART_BUS_1);

}

g_app_uart_int_rx_len = 0;

}

return NULL;

}

static void uart_entry(void)

{

osThreadAttr_t attr;

attr.name = "UartTask";

attr.attr_bits = 0U;

attr.cb_mem = NULL;

attr.cb_size = 0U;

attr.stack_mem = NULL;

attr.stack_size = UART_TASK_STACK_SIZE;

attr.priority = UART_TASK_PRIO;

if (osThreadNew((osThreadFunc_t)uart_task, NULL, &attr) == NULL) {

/* Create task fail. */

}

}

/* Run the uart_entry. */

app_run(uart_entry);

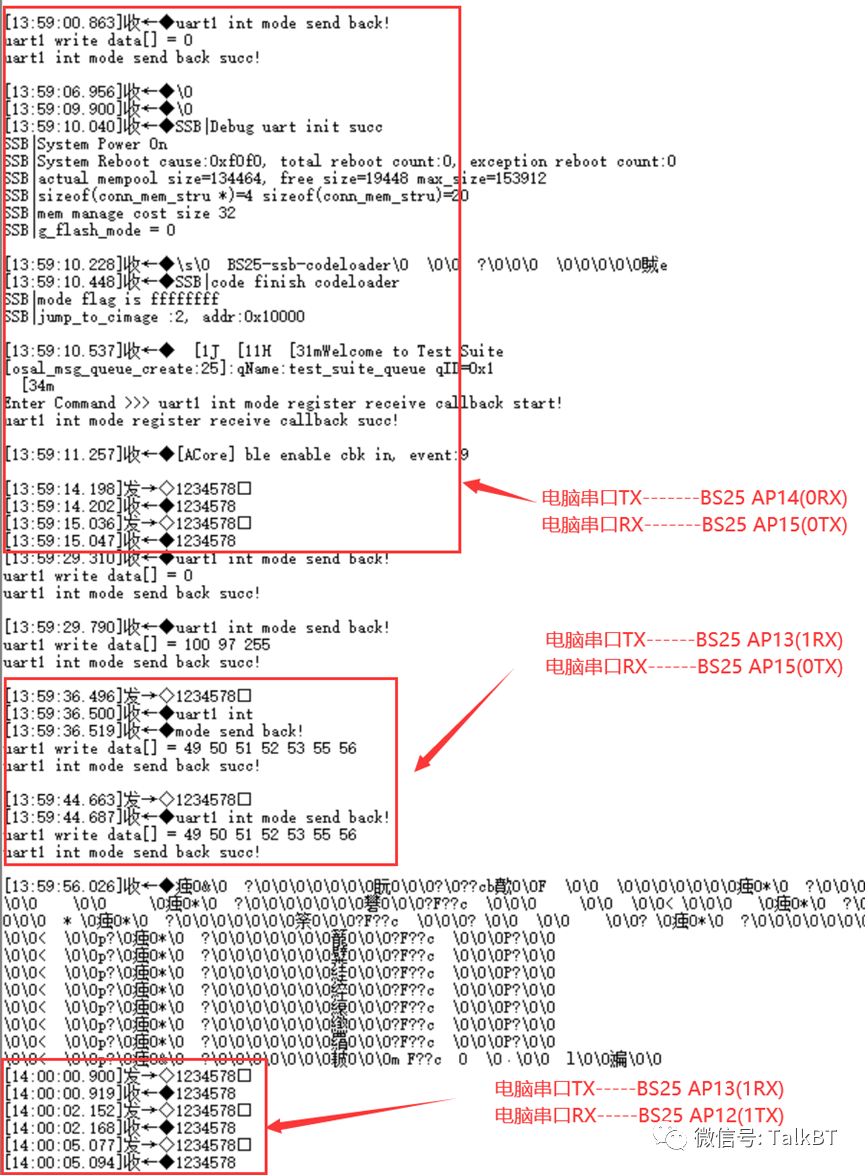

由于电脑只有一个串口,不能同时连接AP15,AP14和AP12,AP13两个UART口进行测试,所以进行了以下测试:


从测试结果来看,UART0和UART1都已经能正常工作了,并且UART0是在引脚AP15和AP14上,UART1是工作在AP12和AP13上面,本例子程序只是对UART1进行了初始化,所以看来UART0是在系统其他地方进行了配置,并且通过调用osal_prink函数可以往UART0进行debug log发送。

所以个人感觉,UART0在万不得已的情况下就不要去动它了,串口就用其他的UART BUS好了,除非其他的都不够用了,那就再去研究一下怎么去使用UART0,对自己好一点,别乱折腾。
