上周接了个智能眼镜方案的咨询，客户丢过来一堆关键词：电致变色镜片、语音唤醒、双路音频、大容量电池。听着像消费电子，但拆开看硬件，每个点都有门道。我自己折腾了一番，又顺手丢给数字FAE 跑了一版baseline，把过程和取舍整理出来，给做智能眼镜或者智能穿戴方案的人参考。



一、智能眼镜方案的三大工程难点
智能眼镜不是普通消费电子，它有几个特别的工程约束：

第一，形态决定空间。眼镜腿和镜片周围的可用面积非常有限，PCB基本只能做成分段式，电池分散在两侧镜腿。这直接决定了电源管理架构——常规消费电子那种单电池+单电量计的方案，在眼镜上走不通。

第二，电致变色镜片不是简单调光。镜片变色靠的是给液晶层加不同负压，让液晶分子翻转。驱动这个负压需要专门的负压泵+升压电路，电压范围、纹波、响应速度都得算。这块目前国产替代还没完全跟上，主流还是用进口一线品牌专用驱动芯片。

第三，双路音频的功耗和音质平衡。眼镜左右各一个喇叭，做立体声。问题是两路D类功放同时工作时效率必须高、底噪必须低，否则续航直接打折、待机功耗上不去。这块选型只看datasheet不够，要实测效率曲线。



二、用数字FAE跑baseline
这种多约束的方案，传统做法是分头找器件、一个个对参数、做架构图。我自己之前也是这么搞，但这次为了图快，丢给了数字FAE试一下。



体验入口：数字FAE



我输入的需求是这样：

设计一款智能眼镜解决方案。功能要求：电致变色镜片、语音唤醒、音乐播放、大容量电池持续待机。关键技术指标：高音质、低功耗、高精度。参考架构：电致镜片驱动采用进口一线品牌专用负压驱动芯片（型号MAX77517）实现不同负压控制镜片颜色；音频采用两颗D类功放（型号MAX98361）驱动左右两个喇叭，即插即用高品质输出；电源采用两颗电量计芯片（型号MAX17335）分别放到左右镜腿，实现大容量电池均衡管理。

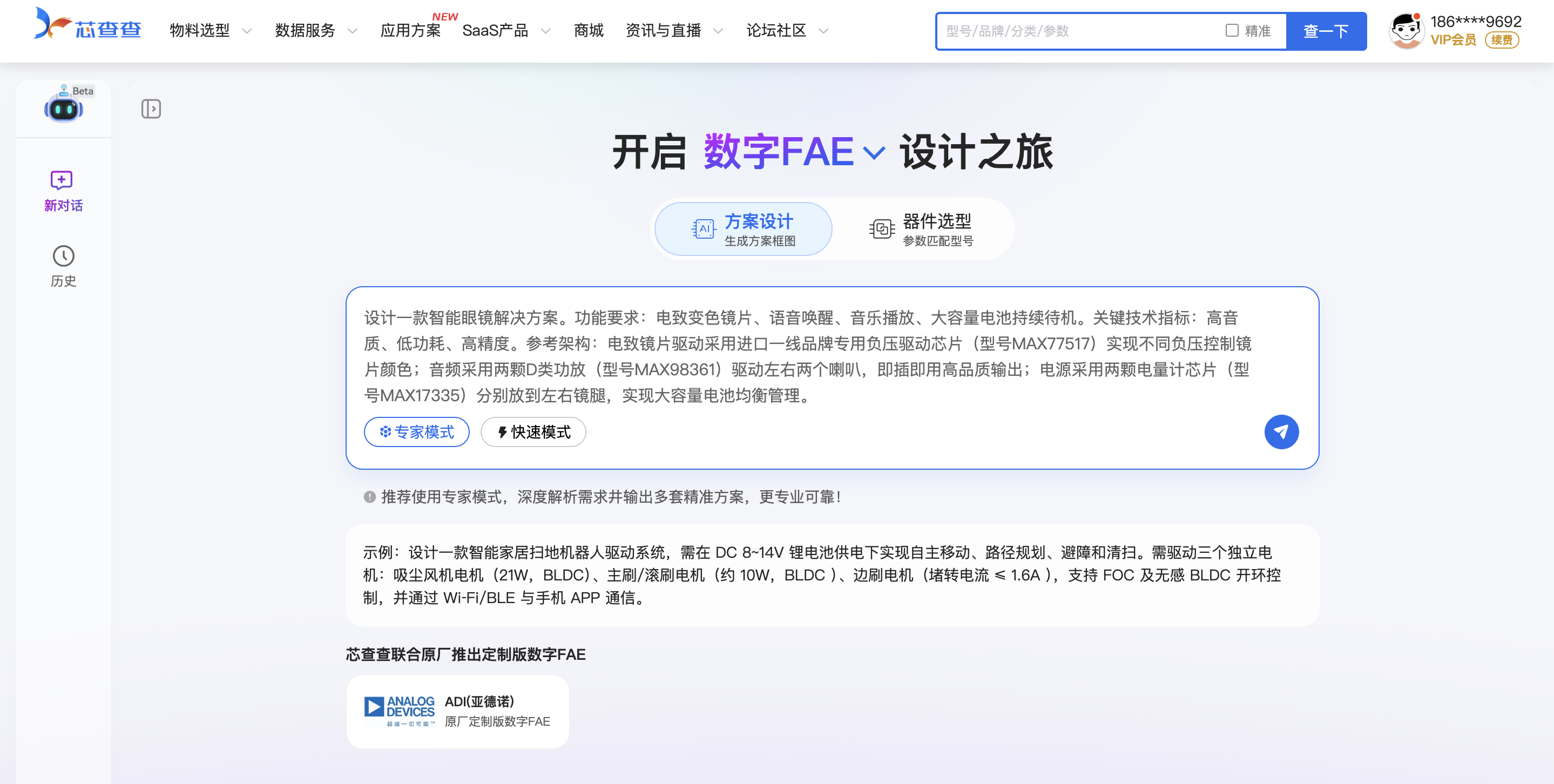

#在数字FAE对话框输入指令#

提示词写得稍微细了点，主要是想把架构约束也说清楚——镜片驱动、音频、电源三条线都得有，FAE才能给出完整方案。



三、看FAE输出：方案结构和工程点评
等了几分钟，FAE给了一套完整方案。我重点看了三个东西：

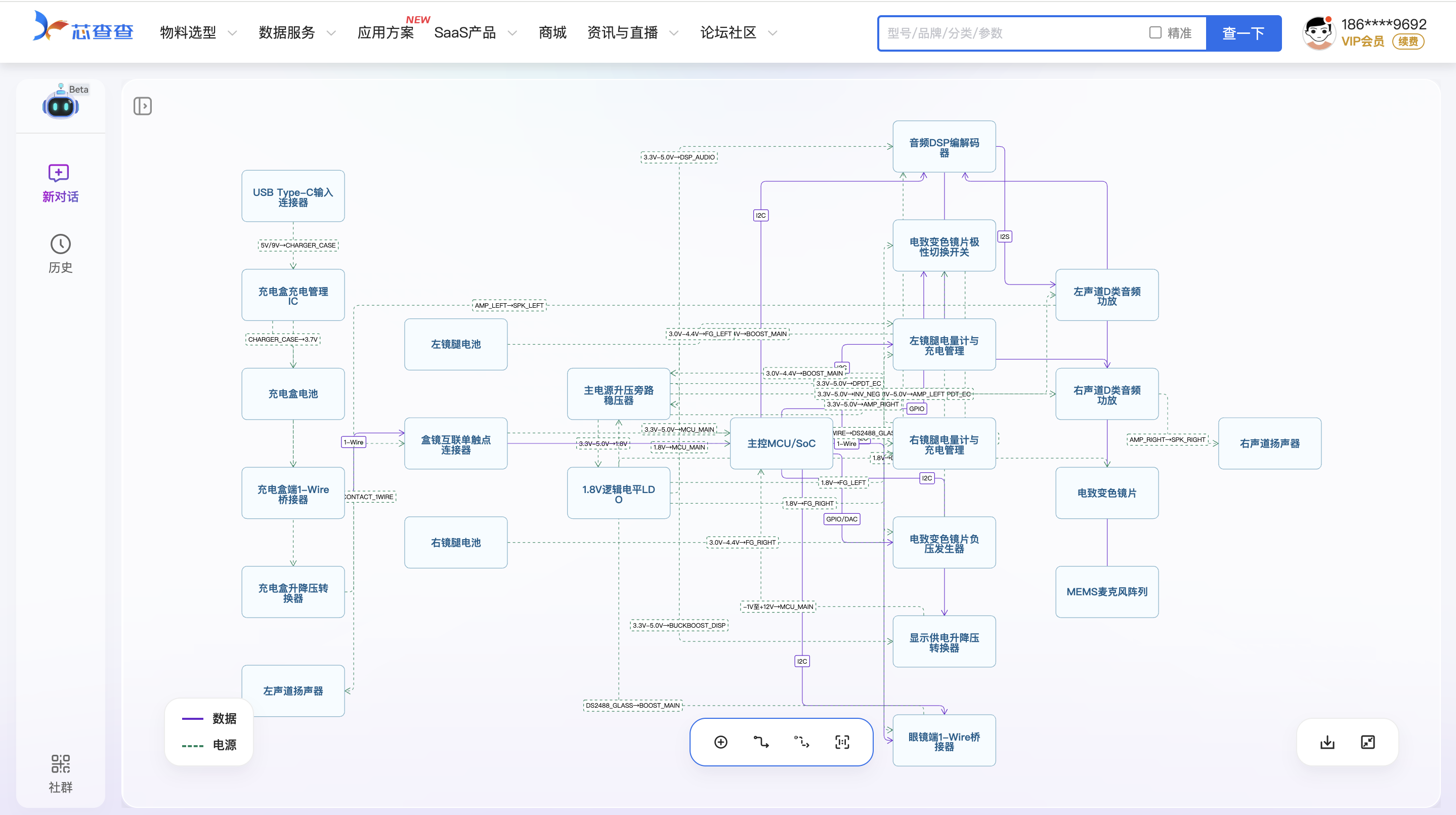

#数字FAE根据需求生成的系统框图#

第一，系统框图。

架构上分得比我原本手画版清晰——电源、显示、音频、摄像、控制各成一块，互不串线。左边是电源支路：USB Type-C进来先过充电管理与锂电IC给锂电池充电，再走Wtnr充电控制器做电池保护，最后通过1.8V低压线性LDO给各子系统供电——这块我原本只画了电池+稳压的简图，FAE直接给完整电源树包括过压过流保护和分级稳压，省了不少查datasheet的功夫。中间是主控MCU/SoC作为总线枢纽，把左/右声学电容麦克风阵列、摄像头/ISP模组、蓝牙耳机模组、显示信号连接控制全串起来，我原本没把摄像功能算进去，FAE这套架构提醒了我——ISP模组的电源和数据通路不规划好，后期加功能会很被动。右下角是镜片组件加显示信号连接管理，包含右视透明显示和右视近眼显示屏两条路径，电致变色镜片的驱动信号从这里出，FAE把透明显示和近眼显示屏分开画，原计划合并成一条，分开后调试时各走各的参数更好排查。

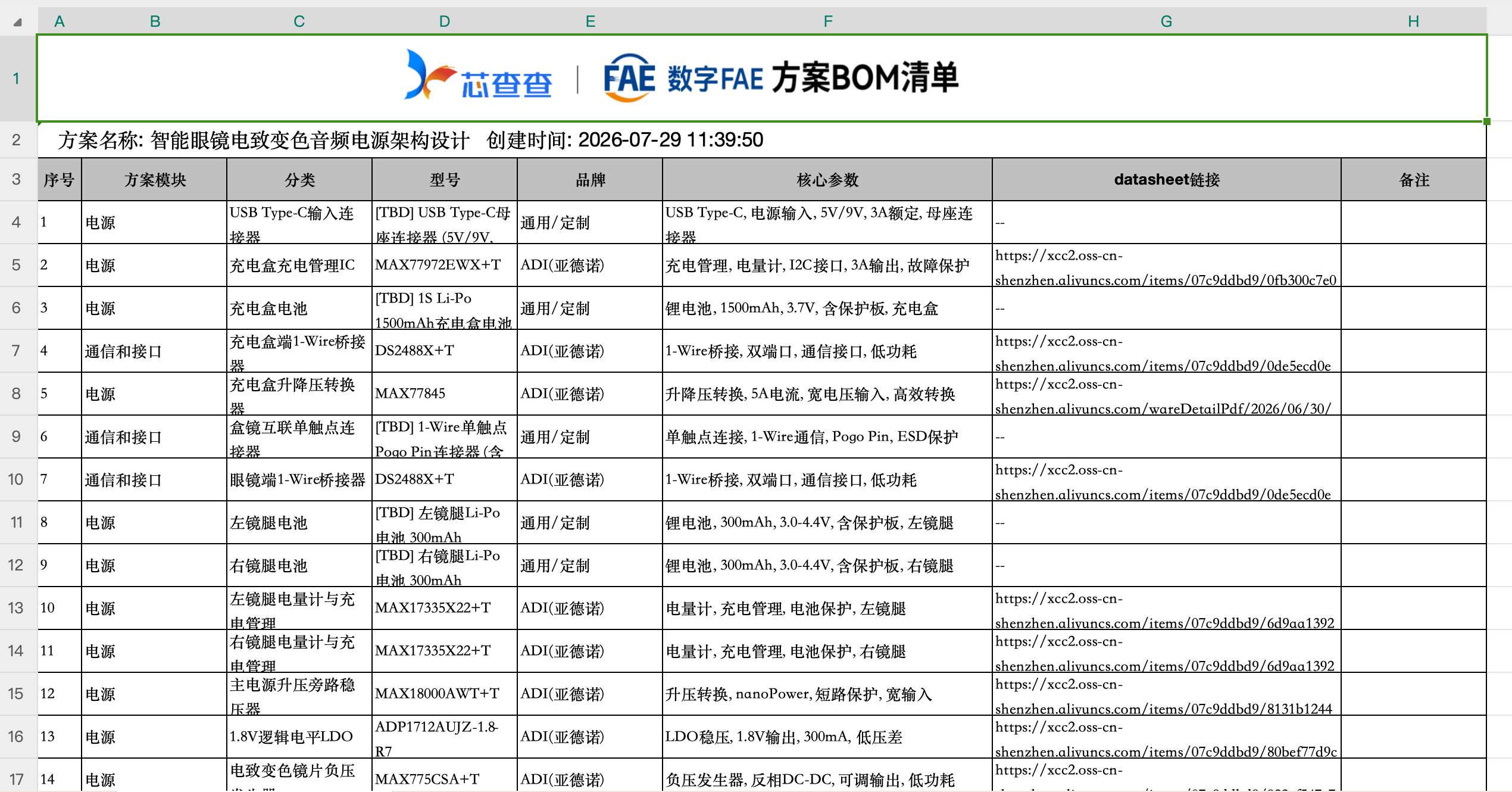

#通过数字FAE导出的BOM清单截图（部分）#



第二，器件选型。

BOM一共24项器件，我重点看了几块。我指定的两颗核心芯片对上了——电量计MAX17335左右镜腿各一颗，D类功放MAX98361左右声道各一颗。但电致变色镜片驱动这块，FAE没有直接照搬我原定的MAX77517，而是拆成了两颗：MAX775做负压发生器产生可调负压，MAX14589做极性切换开关控制正反向，两颗配合实现镜片变色。这个拆法比我原方案更灵活——单颗芯片既做负压又做极性切换，驱动能力会受限，FAE把功率和开关分离，各自余量更足。主控推荐了恒玄BES2700ZP，国产蓝牙音频SoC，比我原本打算用的进口方案成本低不少，算力和外设后续单独验证。另外还多了一颗音频DSP ADAU1787，负责麦克风阵列信号处理——这块我之前漏了，加上之后语音唤醒的算法处理就不用全压到主控上。BOM里通用器件（USB-C连接器、锂电池、Pogo Pin、扬声器、MEMS麦克风）标了[TBD]，给了规格要求没锁型号，这部分要自己按参数补选。

匹配BOM这部分是我用之前没想到的。所有器件型号、核心参数甚至DS的链接都列出来了。做硬件的人都懂，BOM整理这一步最花时间，FAE这一步直接出表，我只需要在它基础上做调整，太爽了。

比如电量计的替代料，它列了三种不同价位段的国产料，我按项目预算和量产风险挑了一种。这部分如果要我自己查，至少半天起步。

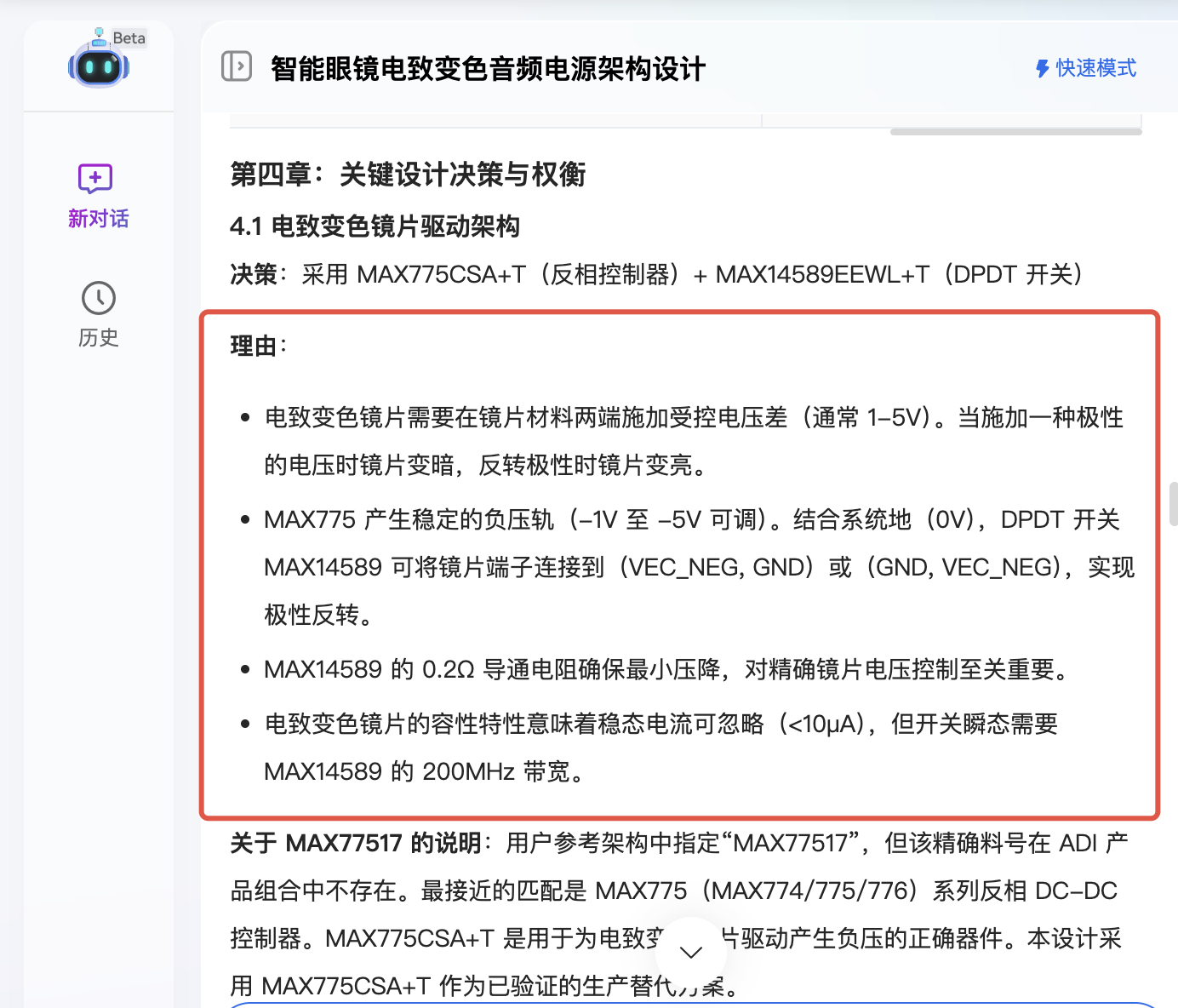

#数字FAE设计思路#



第三、方案优劣提示。

FAE的"关键设计决策与权衡"章节把选型思路摊开了讲，不只是列器件。如截图，它不仅告诉你选什么，还告诉你为什么、以及原方案哪里有问题"的输出，比纯丢BOM表有用。



四、工程取舍小结


1. 电致变色镜片的负压驱动稳定性——MAX775产生-1V到-5V可调负压，纹波大直接影响变色精度；MAX14589极性切换开关的0.2Ω导通电阻在不同温度下的漂移也要测。镜片是容性负载，稳态电流不大但开关瞬态对带宽有要求。
2. 音频链路功耗——不只是两颗MAX98361功放，还有ADAU1787音频DSP也在持续耗电。左右声道全功率播放时，功放+DSP的总功耗能不能撑到客户要求的续航，要实测。另外ADAU1787到主控的I2S数据通路延迟也要验证，语音唤醒对延迟敏感。
3. 电量计均衡效果——左右镜腿各一颗MAX17335，两个300mAh电池初始内阻和容量有差异时，均衡策略的响应速度够不够。这个要实际跑几个充放电循环才知道。
4. 主控BES2700ZP的算力分配——它是蓝牙音频SoC不是通用MCU，多任务能力要验证：蓝牙连接、语音唤醒、电致变色控制、显示信号管理同时跑，哪些能并行哪些会抢资源。特别是FAE架构里加了摄像头/ISP模组，图像数据通路会不会挤占音频带宽，要提前测。
5. 1-Wire通信可靠性——充电盒和眼镜之间用DS2488X做1-Wire桥接，走Pogo Pin单触点连接。Pogo Pin的接触电阻变化会直接影响1-Wire信号完整性，频繁插拔后接触电阻增大怎么办，要定一个维护周期。
这些是baseline之后要补的工程验证，每个项目都会有差异。但baseline阶段省下来的时间，可以全压到这些难点上，比从头摸索效率高不少。



结尾

做智能眼镜这类产品，硬件方案的复杂度其实不低——光"电致变色+双路音频+对称供电"这三个点就能卡人好几天。数字FAE作为快速出baseline的工具，对方案工程师来说确实省事，但最终的工程取舍还是得靠人。有兴趣的可以去试试，对智能穿戴、智能家居这类多约束方案都比较适用。
