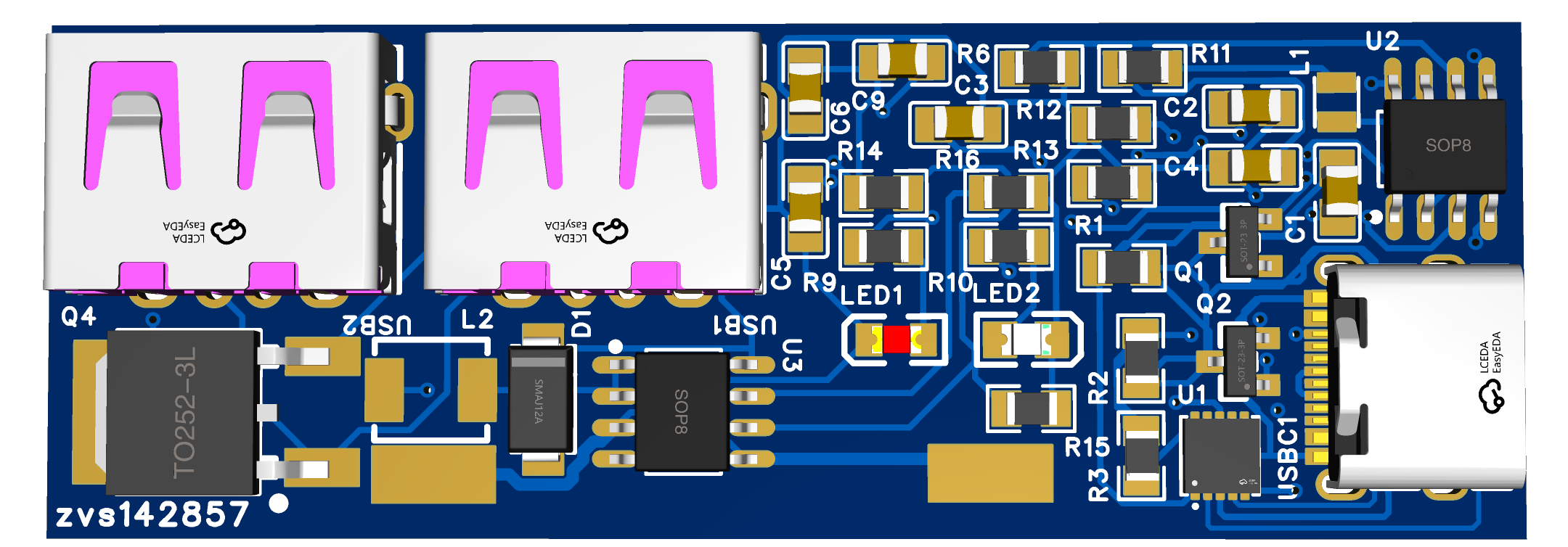

3D：

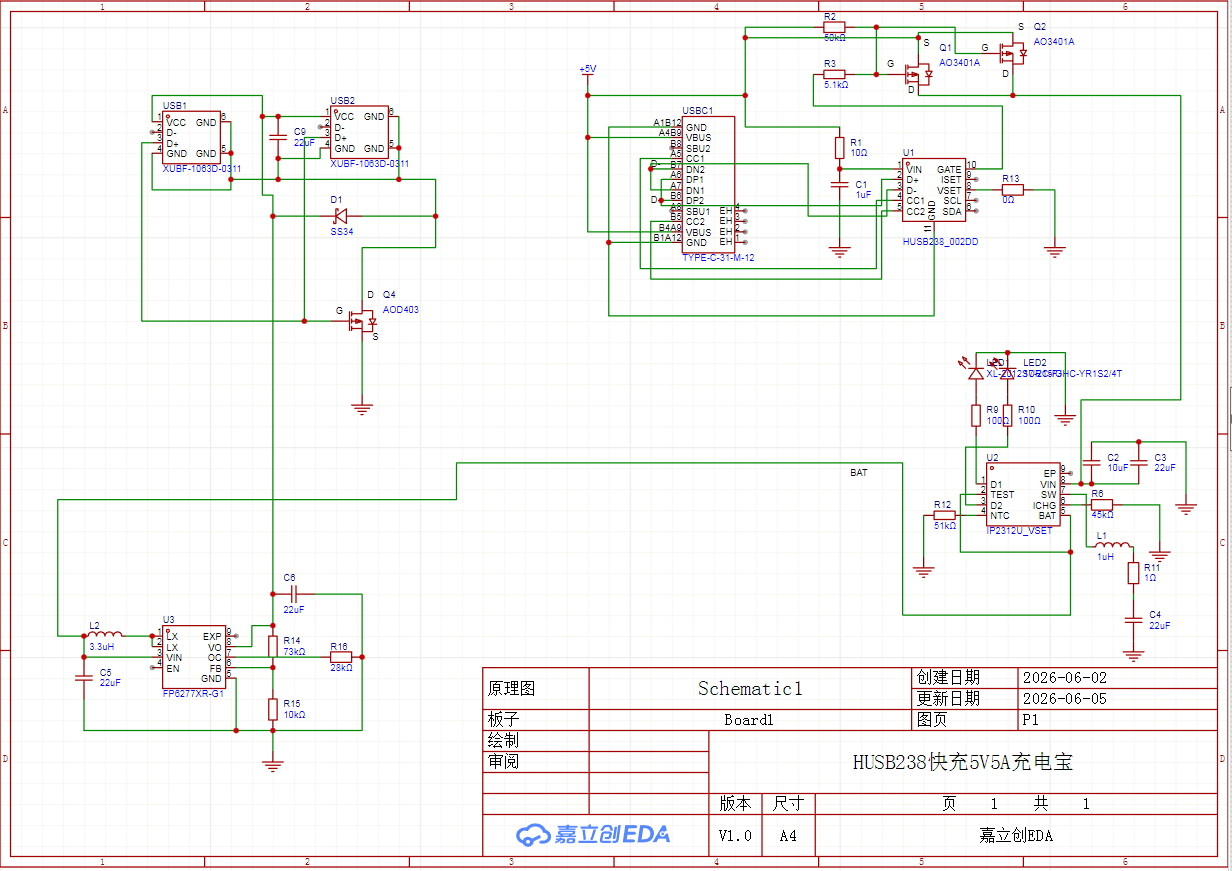

原理图：

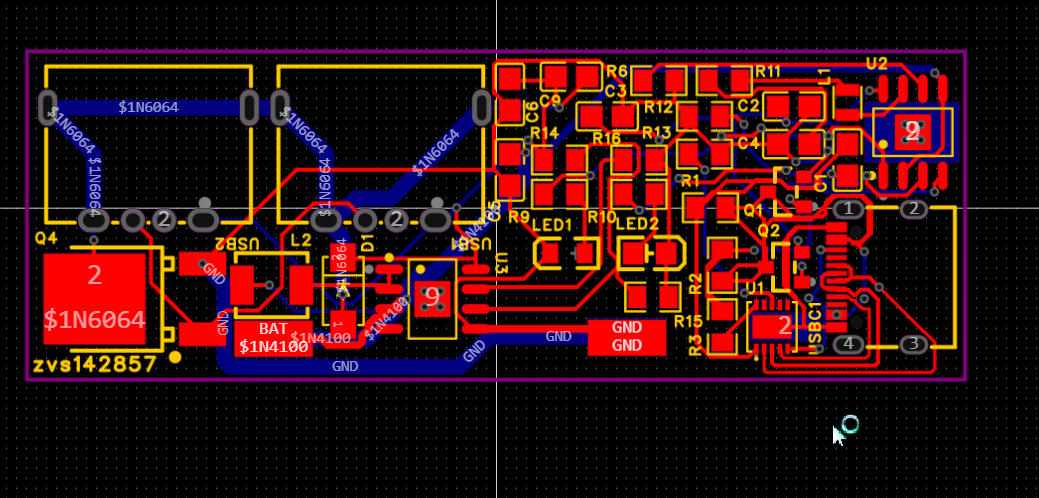

PCB：

输入C口使用HUSB238获取5V5A的电流，再使用IP2312芯片进行Buck降压到4.2V，假设效率为100%：
(5×5)÷4.2=≈6(A)

实际效率很难达到100%，于是假设为94%
(5×5)÷4.2*0.94=≈5.6(A)

5.6A电流给3.7v 1000mAh锂电池充电，理论需要10分钟左右，实际需要22分钟

D+D-短接后，USB-A才会输出5v电压，电流最大6A

USB-A输出电压：
5V / 1A

5V / 1~6A
不能输出9v,12v
