分享电子元器件与系统指南

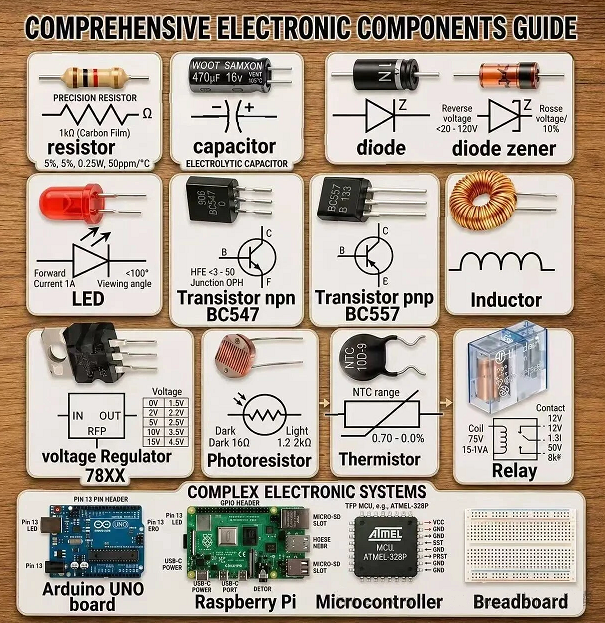

这张图是一份全面的电子元器件与系统指南，涵盖了从基础被动/主动元件到复杂电子系统的常见硬件。
一、 基础电子元器件（Basic Electronic Components）
| 元器件名称 | 图中标识/型号 | 关键参数/特性说明 |
|---|---|---|
| 电阻 | 1kΩ (Carbon Film) | 精度5%，功率0.25W，温度系数50ppm/°C |
| 电容 | 470μF 16V (Electrolytic) | 电解电容，具有正负极性 |
| 普通二极管 | - | 反向耐压20-150V |
| 稳压二极管 | Rosse 10V | 用于电路稳压，标称电压10V |
| LED发光二极管 | - | 正向电流1A，视角<100° |
| NPN晶体管 | BC547 (HFE < 3 - 50) | 常用于小信号放大或开关 |
| PNP晶体管 | BC557 | 与NPN互补，用于反向逻辑控制 |
| 电感 | - | 利用电磁感应原理储能的元件 |
| 稳压器 | 78XX 系列 | 常见的正压三端稳压芯片（如7805输出5V） |
| 光敏电阻 | Dark 16Ω / Light 1.2kΩ | 光照越强阻值越小（暗电阻16Ω，亮电阻1.2kΩ） |
| 热敏电阻 | NTC range (0.70 - 0.0%) | 负温度系数，温度越高阻值越小 |
| 继电器 | Coil 15Ω 1A / Contact 8A | 线圈驱动参数15Ω 1A，触点可承载8A电流 |
二、 复杂电子系统（Complex Electronic Systems）
| 系统名称 | 核心芯片/接口 | 功能与用途说明 |
|---|---|---|
| Arduino UNO 开发板 | ATMEGA328P | 开源微控制器平台，图中展示了13针电源接口、LED、数字/模拟引脚，适合初学者快速进行硬件原型开发。 |
| 树莓派 | CPU、Micro SD、HDMI、USB-C Power | 基于Linux系统的微型电脑，具备完整的计算机功能，适用于复杂的数据处理、多媒体播放或物联网网关。 |
| 微控制器 | ATMEL ATMEGA328P | 8位AVR单片机，是Arduino的核心控制芯片，负责执行逻辑控制程序。 |
| 面包板 | 多排插孔 | 无需焊接即可快速搭建和测试电路，是电子DIY和原型验证的必备工具。 |
