搭载GSENSE6504BSI传感器的高灵敏sCMOS相机

一、    产品介绍

北京阿秒科技有限公司的UVISI064BU10G是一款搭载 GSENSE6504BSI 图像传感器的科学级制冷相机,具有4.2MP分辨率、像元尺寸为6.5µm。相机使用USB3.2+10Gige接口,内置制冷系统,制冷温差约45°C(低于室温),有效降低暗电流。UVISI064BU10G相机凭借其卓越的科学成像性能、稳定的制冷系统和丰富的接口配置,是科研院所、医疗机构和高端工业应用的理想选择,适合荧光动态观测与快速扫描等高速应用。

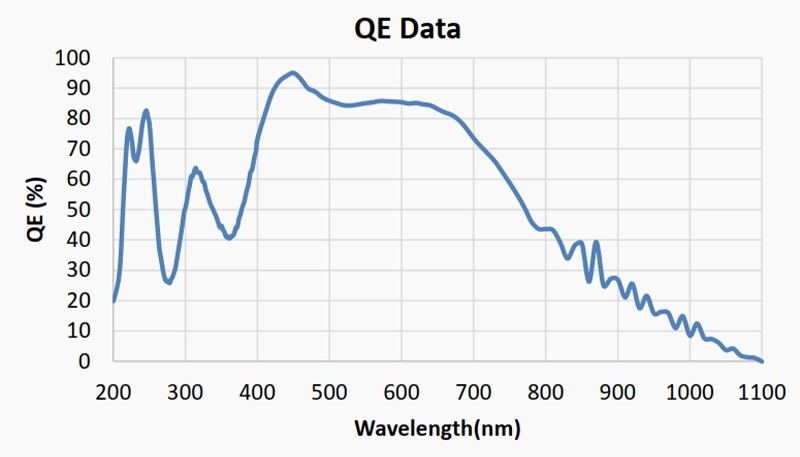

二、    量子效率图

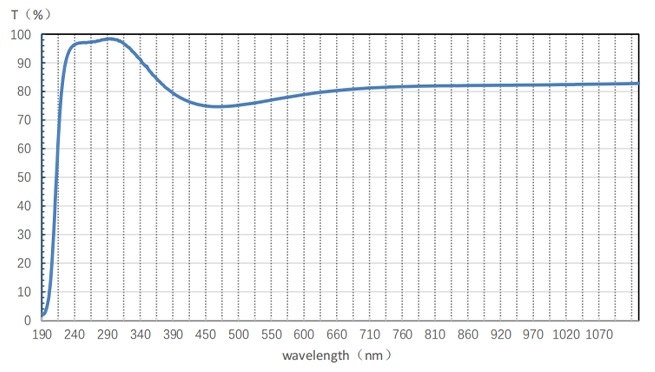

三、    玻璃窗片透过率图



四、    相机参数

参数 规格
型号 UVISI064BU10G
传感器类型 GSENSE6504BSI
光谱范围 200nm-1100nm
像元尺寸 6.5μm × 6.5 μm
靶面尺寸 1.2"
分辨率 2048 x 2048
帧率

10Gige: 270fps@8bit、180fps@12bit、135fps@16bit

USB3.2: 220fps@8bit、150fps@12bit、112fps@16bit

硬件图像缓存 1024MB (8Gb)
峰值量子效率 95%@450nm
增益范围 1x – 75x (HCG),1x – 50x (LCG)
转换增益 4.5DN/e (Gain x58.8)
动态范围 83.4dB (HDR)
读出噪声 0.9e⁻(Gain x58.8)
满井容量 13.4ke⁻(Gain x3.7)
信噪比 41.2dB (Gain x3.7)
暗电流 0.01e⁻/s/pix @-20℃
灵敏度 9.2×10⁷e⁻ /((W/m2).s)@450nm
曝光时间范围 12μs-300s
Binning 模式 软件 2×2~8×8,硬件 FPGA 2×2~4×4
快门模式 卷帘快门 / 全局重置
数据接口 USB3.2 + 10Gige
数字 IO 1 路光耦隔离输入,1 路光耦隔离输出,2 路非隔离输入输出口
数据格式 8bit / 12bit / 16bit
制冷温度 -25℃ (环境温度 20℃)
光学接口 C 接口
供电方式 DC19V 4A 电源适配器供电
功耗 TBD
尺寸 85mm×85mm×118mm
重量 TBD
软件 AttosView / 完整的 SDK 开发包
温度 工作温度 -30~60℃,储藏温度 - 40~85℃
湿度 工作湿度 20%-80%,无冷凝;储存湿度 20%-80%,无冷凝
认证 CE,FCC

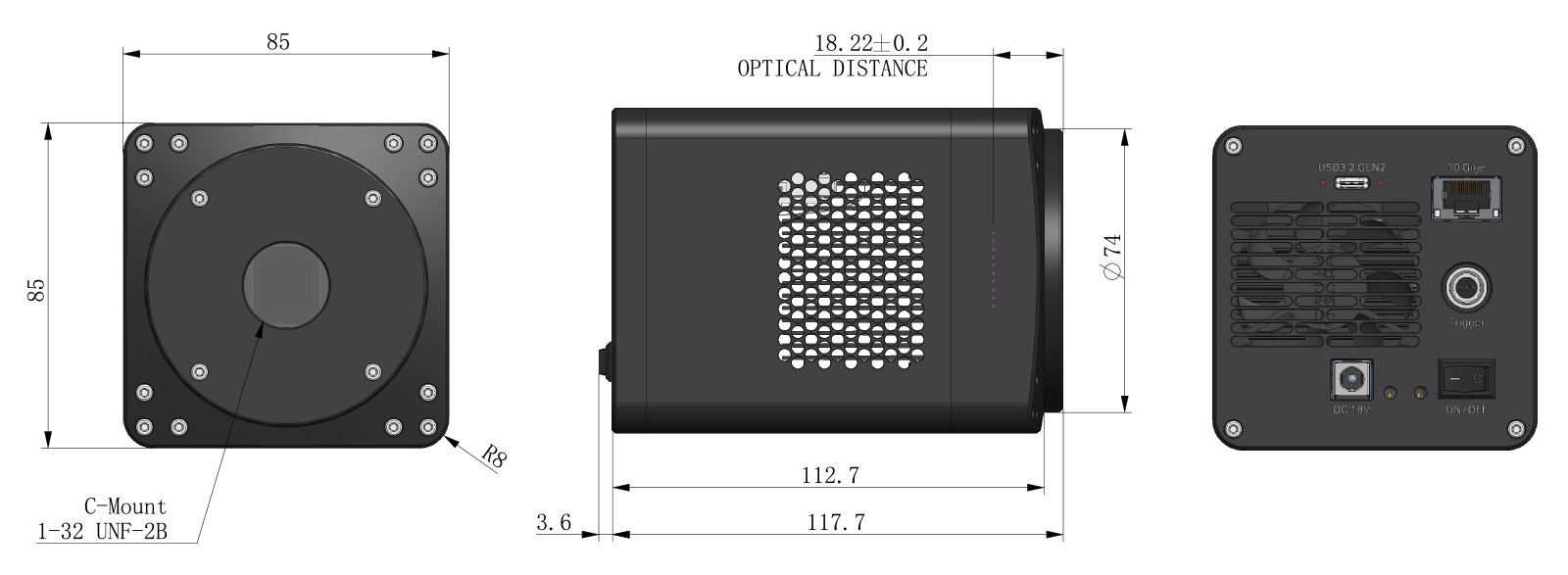

五、    外形尺寸



六、    包装清单

序号 标配物品名称 规格 数量
A 高灵敏相机 UVISI064BU10G 1
B USB3.0数据线 长度1.5m的A公到B公镀金头数据线 1
C 外触发控制线 长度2m的7芯孔头触 发线 1
D 电源线 默认国标电源线 1
E 电源适配器 DC19V电源适配器 1
F U盘 内含应用软件、驱动及说明书的U盘 1

七、    应用案例

UVISI064BU10G高灵敏度相机覆盖从紫外到可见光及近红外波段的光谱范围,满足多波段精密成像场景的严苛要求。该系列相机在生命科学研究、量子物理实验、荧光成像、光谱分析、基因测序及半导体检测等应用中表现尤为出色。
