我做PCB设计快八年了，从最初画单面板都被板厂退回来骂，到现在经手的板子最高做到16层、DDR4能一次点亮，中间翻过的车、赔过的钱、加过的班，讲句实在的，真不比任何人少。

今天写这篇东西，就是给刚入行的PCB设计新人、想从软件转硬件的工程师、甚至是想自己画板子做产品的创业者，一份能直接上手、少走弯路的实战参考。很多经验是我拿真金白银换来的，你看完能省不少钱。



先泼盆冷水。PCB设计这东西，门槛低——会用软件就能画；但天花板高——真要把信号完整性、电源完整性、EMC、散热、可制造性全吃透，没有三五年实战积累根本做不到。你以为画通了就行？板厂一个电话能把你打回原形。你以为样机跑起来就完事了？量产的时候良率掉到70%你才知道什么叫绝望。



方案选型到原理图，别上来就画线

很多新人拿到的第一个动作就是开PCB软件开始拉线。大错特错。

你得先搞清楚几个问题：这块板用在什么环境？工业还是消费？有没有高速信号？电源功率多大？要不要过EMC认证？这些问题不弄清楚，画出来的板要么功能不达标，要么过不了认证，要么量产成本失控。

我一般先画一个框图，把主控、电源、接口、外设的关联理清楚。然后做器件选型，这一步特别容易被忽略——你选的料是不是常用料？有没有替代料？交期稳不稳定？我见过太多项目画完板子要投产了，一颗LDO全球缺货，整个项目卡住。



说到电源方案，这里一定要记牢：确认好你要用LDO还是DC-DC。电流小、压差小用LDO省事；电流超过500mA还用LDO，发热能把手烫起泡。我之前一块板，偷懒全用LDO，结果跑起来芯片附近温度飙到80多度，不得不在第二版加了散热铜皮、改了DC-DC，多费了一轮打样时间和两千多块。



原理图评审，别一个人闷头画

原理图画完，别急着导入PCB。拉上硬件、软件、测试坐一起审一遍，专门找“你以为对但实际不对”的地方。

说个真事。有个项目是STM32驱动一块LCD屏，我照着数据手册把FMC接口连上就完事了。结果样机出来屏幕偶尔花屏，偶尔正常，问题随机出现查了整整两天没头绪。后来对着原厂参考设计发现，有一条控制线的上下拉电阻我漏加了，导致电平悬空。就那么一个电阻，几厘钱的东西，浪费了我和软件两个人整整48小时。

从那以后我定了条规矩：原理图评审必须逐页过，每根线都要有人对。



PCB布局布线，高速信号别硬来

进入Layout阶段，最核心的就四个字：布局先行。

先把结构定死。比如板子外形、固定孔、对外接口位置，这些先锁死不动的。然后是核心器件，比如主控、DDR、PHY芯片，它们的位置决定了整个信号流向。最后才是电容电阻这些分立器件。



高速信号这里，很多人不知道等长的重要性。我踩过一次坑。

做一个带DDR3的板子，当时对等长没概念，把地址线和数据线随便拉了，想着反正线不长，能跑通就行。样机拿回来，系统跑起来随机死机，有时候十分钟就蓝屏，有时候能撑半小时，毫无规律。怀疑电源、怀疑软件、怀疑时钟，排查了将近三天，最后用示波器量才发现DDR3的时钟和数据线之间延时差了将近200ps，建立保持时间根本满足不了。

后来重新改版，把DDR走线全部做等长约束，误差控制在±10mil以内，差分时钟线单独包地，第二版回来一次点亮。代价是浪费了第一版8片样板的钱，还多花了将近一周排查时间。

所以这里一定要记牢：DDR、LVDS、USB3.0这些高速线，先把约束设好再拉线。别嫌麻烦，等你样机回来跑不起来再查问题，比拉线累十倍。

叠层设计与阻抗计算，很多人在这里翻车

我第一次画四层板，完全没做叠层设计，直接按默认参数出Gerber就发给板厂了。板厂当天打电话过来：你这叠层结构不合理，顶层和第二层之间距离才3mil，根本压合不了，要么改层压结构要么加钱做特殊工艺。

最后整板重新调整叠层，浪费第一版打样费2000多块，交期延误了整整一周。从那以后我长了记性。

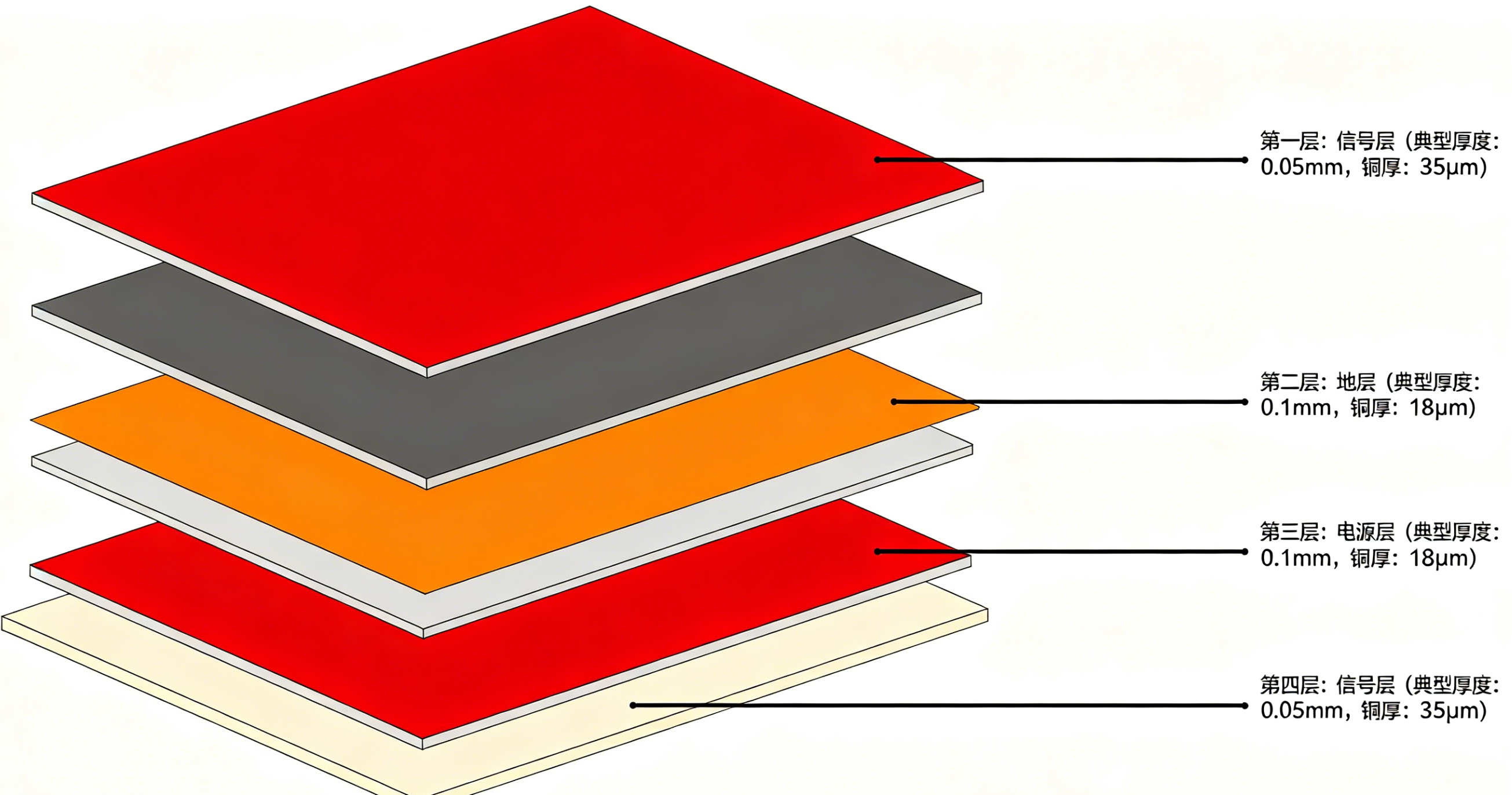

画多层板一定要跟板厂确认叠层结构，哪层是信号、哪层是地、哪层是电源，每层厚度多少、铜厚多少、介电常数多少，这些参数直接影响阻抗。你做USB要90欧姆差分阻抗，你不按板厂给的叠层参数算，自己瞎猜线宽间距，回来实测阻抗偏到天边去，眼图打不开，高速信号全废。



具体操作很简单：发邮件给板厂问他们要叠层模板，然后照着参数在你的PCB软件里设规则，用自带阻抗计算器算出线宽间距。很多新人觉得这一步麻烦就跳过，等回来信号质量差再返工，后悔都来不及。



打样贴片与调试，别把所有希望押在第一版上

Gerber出完检查DRC，没什么问题就发板厂打样。打样回来别急着全焊，先焊一套电源部分上电，量各路电压对不对。很多人上来就全焊满，一上电直接冒烟，问题出在哪都不知道。

调试阶段我一般按这个顺序来：先查电源，再查时钟，然后查复位，最后才是信号。这个顺序别乱，很多人直接就去查信号质量，查半天发现是供电纹波太大导致的问题。



还有一个坑，跟贴片厂沟通。

我有次画了一个BGA封装的板子，打样贴片的时候没给贴片厂钢网开孔要求，结果厂里默认开的钢网孔径偏大，锡膏量太多，BGA焊完X光一照，连焊一大片。那批样板全废，重新贴花了三千多。后来就记住了，特殊封装必须提前跟贴片厂对好DFM，钢网多厚、开孔什么尺寸，你不管就没人替你操心。



新人避坑与学习建议

聊到这里，我把这些年最常犯的几个错说一下，不编号，想到哪说到哪。

电源去耦电容一定要靠近芯片引脚放，越近越好。我见过有人把去耦电容放在芯片五厘米外，那跟没放差不多。

地回路不要形成环。模拟地和数字地分区布局，最后单点汇接。很多人嫌麻烦全部铺一块大地，结果数字噪声耦合到模拟信号上，采样精度直接废了。

差分线一定要等长、等距、紧耦合走。别一条绕十八弯一条走直线，那差分信号眼图根本没法看。

过孔不能随便打。高速线上过孔就是阻抗不连续点，一个过孔一个坑，打多了信号质量直接崩。



再聊聊学习路径。

我个人的建议是：先吃透一款EDA软件，推荐Altium Designer或者立创EDA入门，国产的立创EDA现在免费还好用。把库管理、原理图、PCB、出Gerber这整套流程跑熟。

然后去网上找开源硬件的PCB文件，树莓派、Arduino这些，下载下来一层一层看人家的布局思路、走线方式。光看还不够，自己画一遍，发去打样，回来亲手焊、亲手调，调通了才算真学会。

最后再啃理论，信号完整性、电源完整性这些，推荐Howard Johnson的《高速数字设计》，边做项目边翻，理解会深很多。

别指望上一两个月培训班就能成高手。PCB设计这东西，画过的板子越多，踩过的坑越多，手越稳。



最后说几句

PCB设计从需求分析、器件选型、原理图评审，到叠层计算、布局布线、打样调试，每一步都有坑，每一步都有人翻车。但好消息是，大部分坑是别人踩过的，你只要提前知道在哪，就能绕过去。

我至今记得第一次独立画完一块四层板、拿回来上电所有功能一次跑通那种感觉。挺爽的。希望你也早点体会这种感觉。

如果你正在学PCB设计，或者正准备画自己的第一块板子，希望这篇东西能帮到你。别怕踩坑，但尽量别踩能避免的坑。
