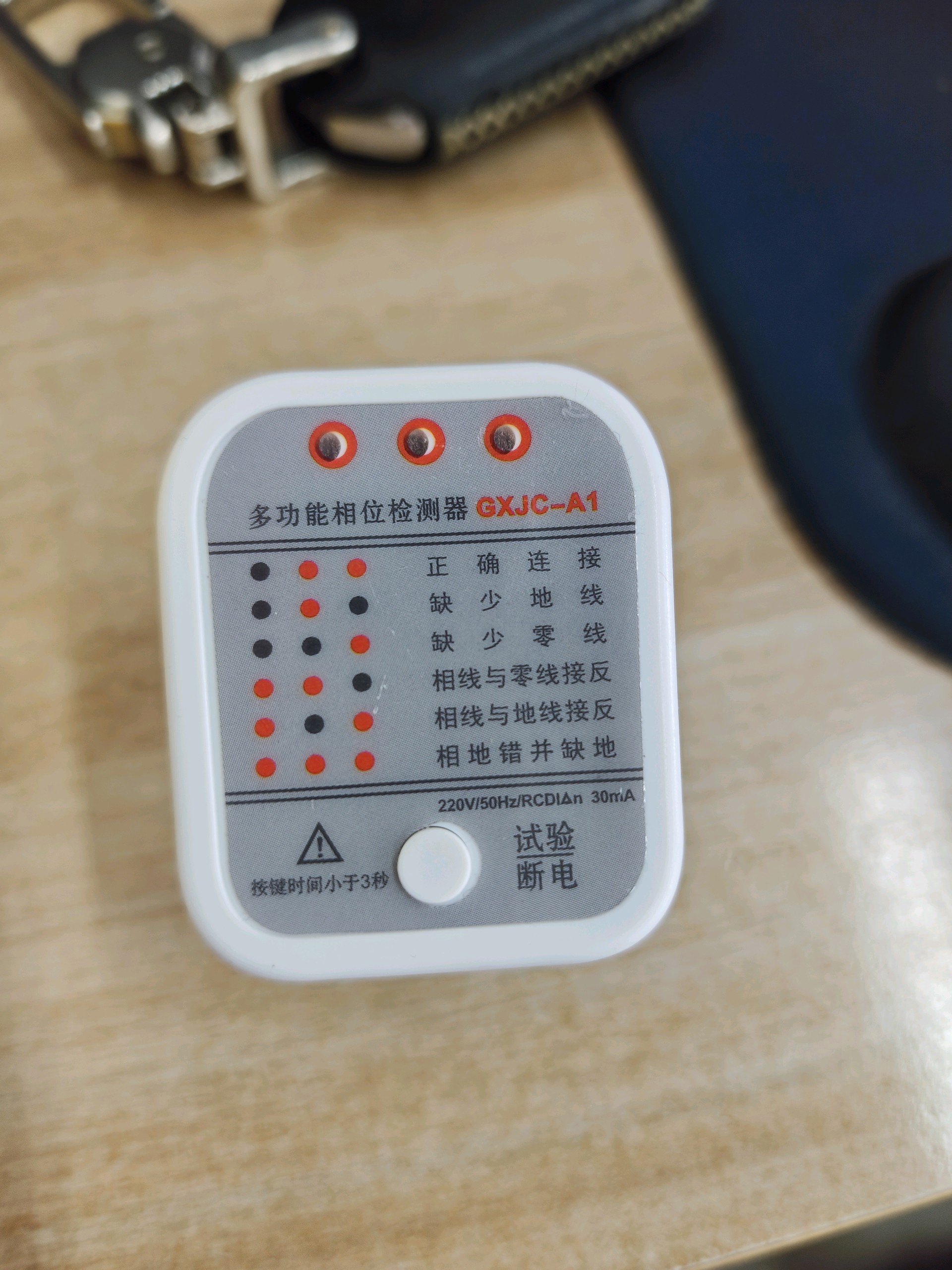

这次趁着交房验房，买了一款GXJC-A1 多功能相位检测器，价格十几元。除了测试功能，我还把它拆开，重点看看它内部的电路设计。
从拆机来看，它采用的是典型的无源相位检测方案，没有单片机，也没有继电器，完全依靠电阻、电流分配和二极管来实现检测，因此可靠性相对较高，成本也非常低。

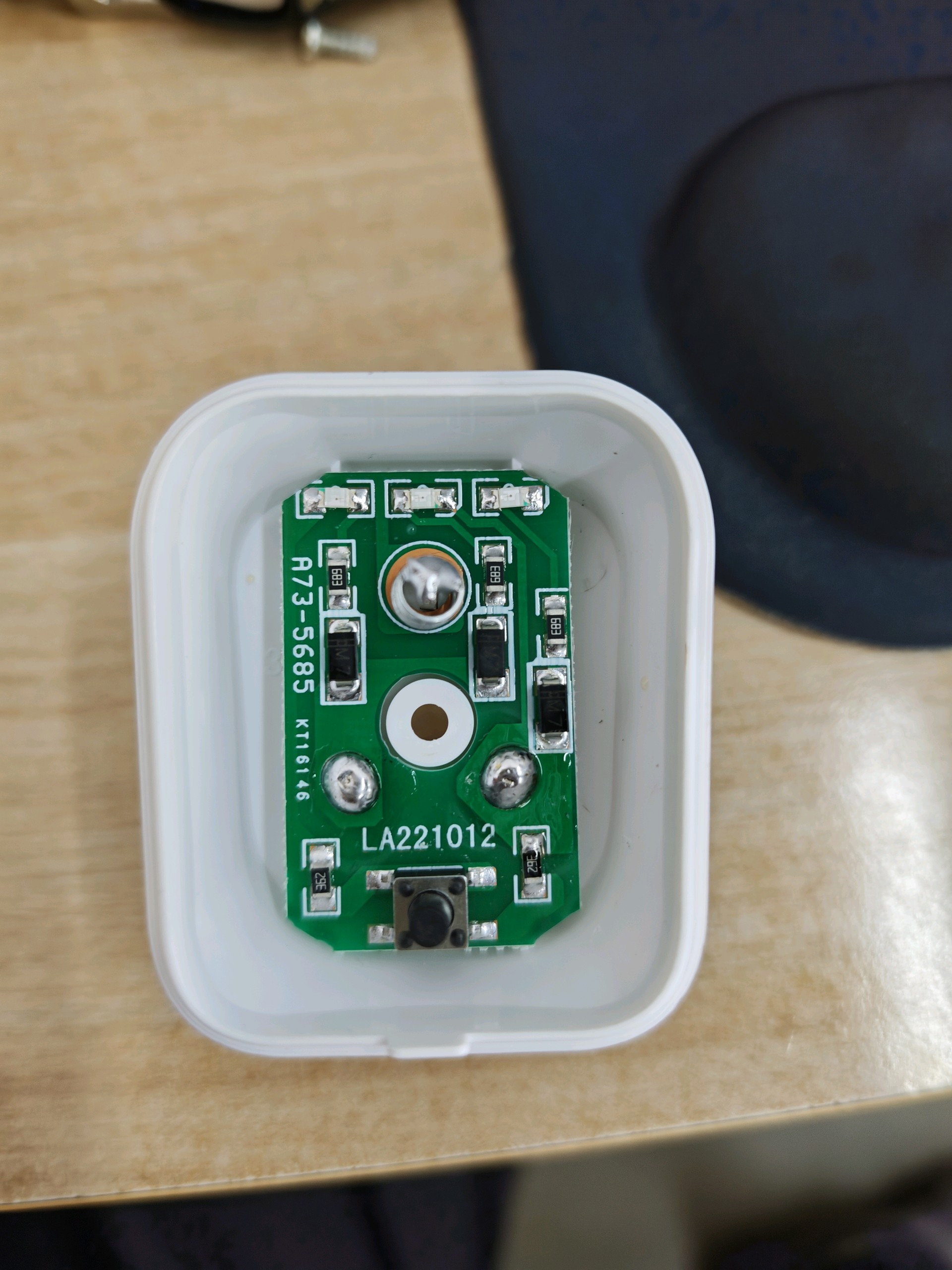

一、电路板整体分析
从PCB可以看到：
主要元件只有：
3颗LED指示灯（面板显示）
多颗贴片电阻（限流、分压）
3颗贴片二极管（疑似1N4007或LL4148系列）
一个轻触按键（漏保测试）

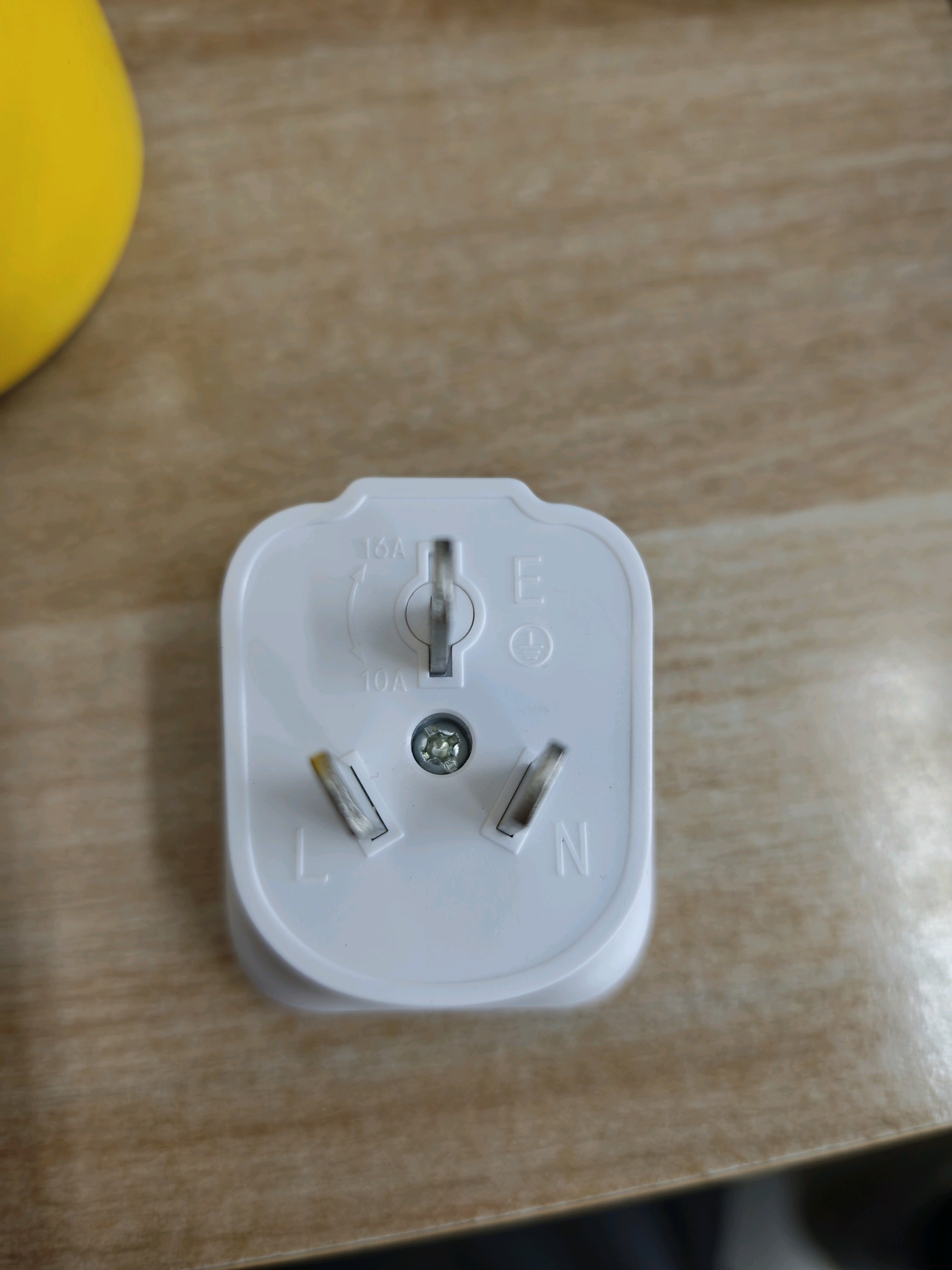

三个交流输入端（L、N、PE）
整个PCB没有看到：
MCU（单片机）
运放
比较器
光耦
电源芯片
电容降压模块
说明它不是智能检测，而是纯模拟电路。
这种方案也是目前市面上绝大多数几十元以内插座检测器采用的方法。
二、电路工作原理
① 火线检测
插入插座以后：
火线（L）经过限流电阻。
电流非常小（几十微安~几百微安）。
再流向：
零线
地线
形成不同回路。
由于：
不同线路是否存在、
是否接反、
是否断线，
都会影响LED导通。
所以三个LED就会形成不同组合。
例如：
正常情况下
L → 电阻 → LED → N
另一部分：
L → 电阻 → LED → PE
形成两个不同回路。
因此亮灯组合就是：
● 红 红
对应面板上的
正确连接。
② 为什么能检测火零反接？
如果：
L、N互换。
原本应该有电压的位置变成零线。
LED导通路径发生变化。
于是：
另一颗LED亮。
面板就对应：
相线与零线接反。
整个原理其实就是：
不同接线方式，
改变了LED两端的电压方向。
③ 为什么能检测缺地？
如果PE断开。
L→PE这一路没有回路。
负责检测PE的LED不会导通。
于是显示：
缺少地线。
所以它检测的是：
地线有没有接通。
并不能说明：
地线接地电阻是否符合国家标准。
三、PCB布局分析
PCB属于典型的低成本设计。
优点：
元件数量少
焊点少
故障率低
维修几乎没有必要
但是也存在一些不足。
例如：
整个PCB没有看到：
① MOV压敏电阻
没有浪涌保护。
遇到雷击、电网瞬态高压。
保护能力有限。
② 保险丝
没有熔断器。
属于直接接市电设计。
虽然检测电流非常小。
但从安全设计角度来说，
还是略显简单。
③ RC滤波
没有滤波网络。
所以：
遇到电压波动。
LED可能出现轻微闪烁。
不过：
并不会影响正常判断。
四、漏保测试按键分析
PCB底部就是：
一个普通轻触按键。
按下面板按钮以后。
实际上就是：
人为制造一个：
L → 电阻 → PE
的漏电流。
大约几十毫安。
当：
漏电保护器检测到：
L与N电流不平衡。
就会跳闸。
这也是所有漏保测试器最经典的方法。
所以：
按钮并不是控制什么电子电路。
只是接入一组测试电阻。
非常简单。
五、为什么没有芯片还能检测这么多？
很多人第一次拆开都会觉得：
里面怎么没有CPU？
其实完全没必要。
因为：
国家标准规定：
插座只有
L
N
PE
三个端子。
理论上只有有限几种错误接法。
只需要设计不同的：
LED导通路径。
就可以对应：
六七种状态。
所以：
几十年前国外就是这种方案。
一直沿用到今天。
六、存在的局限性
这类产品只能判断：
有没有电压回路。
不能判断：
地线接地电阻是否小于4Ω
地线是否真正可靠接地
零地混接是否完全符合规范
插座接触电阻是否过大
是否存在线径不足
是否存在线路绝缘老化
另外需要注意的是，一些老旧建筑采用TN-C系统（零地合一）或存在非标准接线时，这类检测器可能出现“误判”或显示异常，因此检测结果需要结合实际配电方式分析，不能完全依赖指示灯。
总体评价（偏工程角度）
从硬件来看，GXJC-A1没有采用复杂电子方案，而是经典的电阻+二极管+LED模拟检测电路。这种设计成本低、稳定性高、无需供电，也几乎不存在程序故障，适合作为家庭交房验房时的快速筛查工具。
不过，它本质上属于**"相位/接线状态指示器"**，而不是专业电气检测仪。对于专业验收，仅凭它还远远不够，最好配合万用表、绝缘电阻测试仪、接地电阻测试仪等设备综合判断。
综合评分（工程角度）：
电路设计：★★★★☆（4/5）
做工工艺：★★★☆☆（3/5）
功能实用性：★★★★☆（4/5）
专业检测能力：★★☆☆☆（2/5）
适用人群： 新房交付验房、装修完插座快速排查、普通家庭日常检查。对于电工或专业验房人员，它更适合作为快速初筛工具，而不是最终检测依据。
