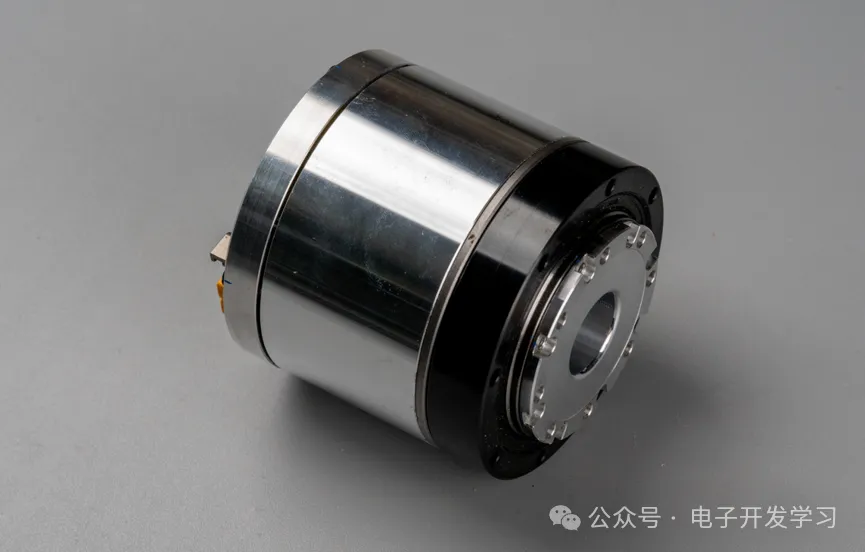

今天来拆解一个来自零差云控的eRob70型机器人关机电机模块，主要看看上面的无刷电机驱动电路。

先简单说一下，这个关节支持EtherCAT、支持CANOpen、Modbus通信，开放位置环、速度环、电流环数据以及PID实时调节，电机功率可以做到100W，整个电机的尺寸只有直径70mm，长度67mm，重量为0.93kg。

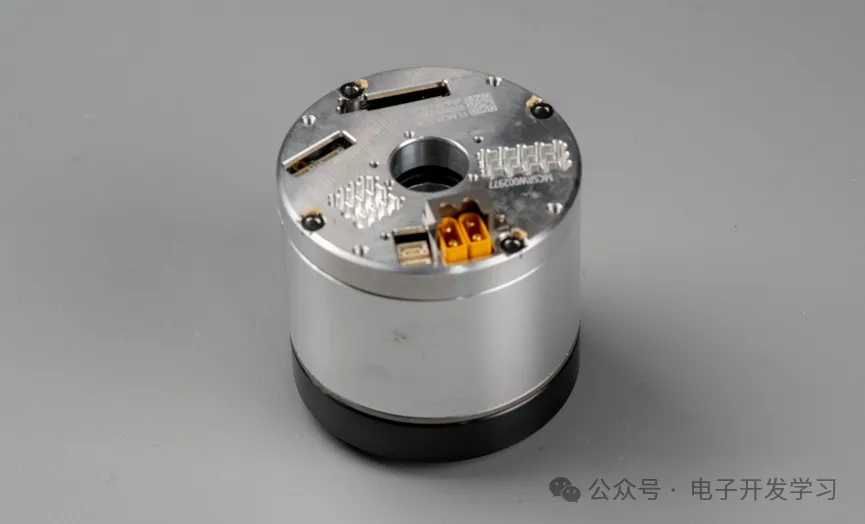

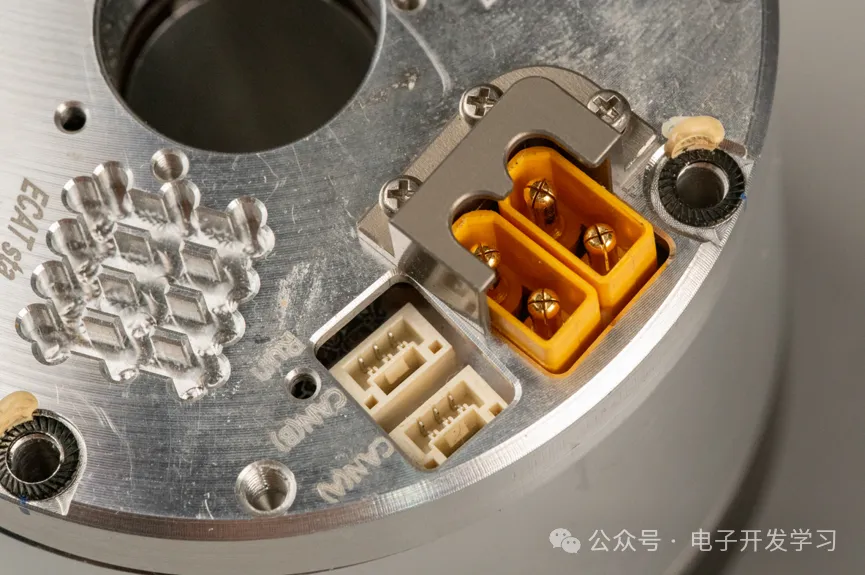

端盖上放置了所有的供电、通信接口，两个XT30供电口，旁边还带了一个锁扣。供电线插上之后，使用螺丝把这个锁扣固定住，就可以锁死线材。

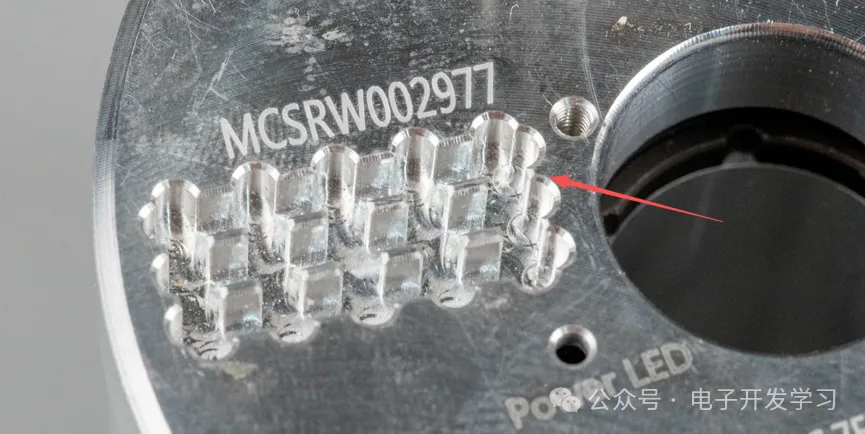

外壳上采用CNC铣了几个散热齿片出来。

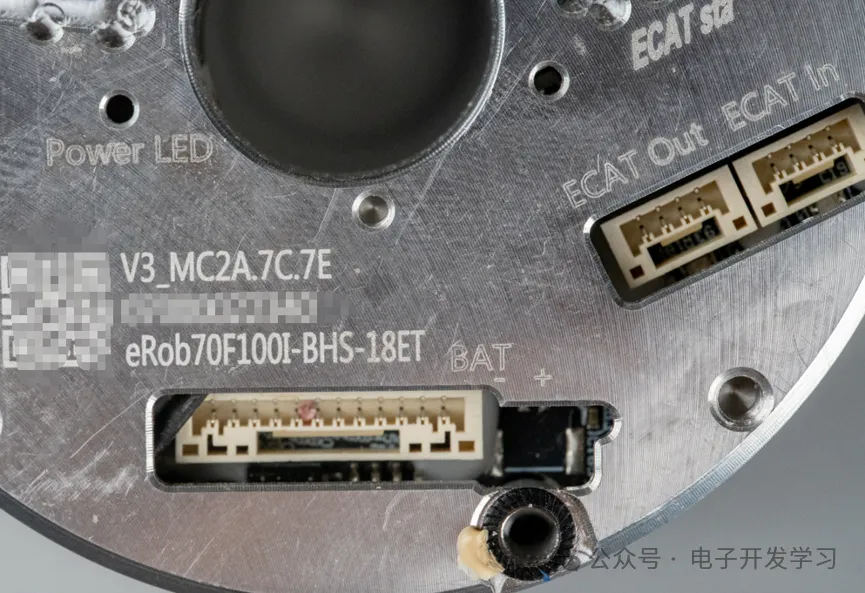

这是它的通信接口，其中右边两个GH1.25X4的连接器是ECAT In和ECAT Out。

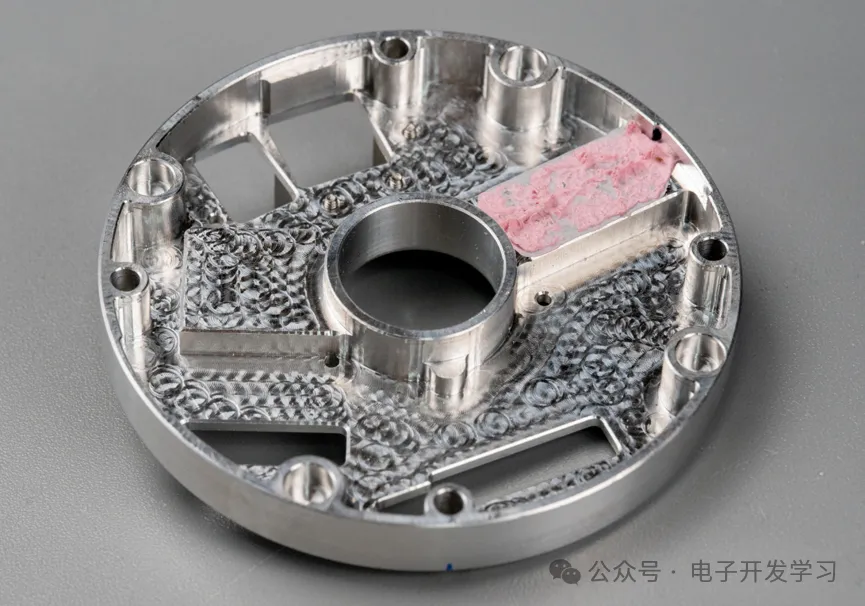

这个端盖内部，也铣除了相当复杂的内部结构，用来和PCB进行装配。

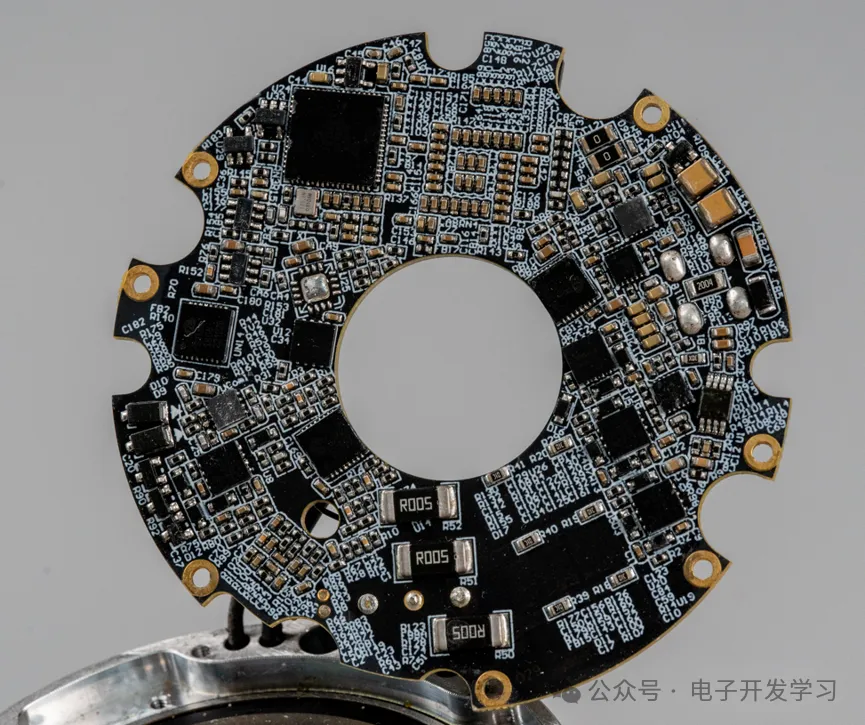

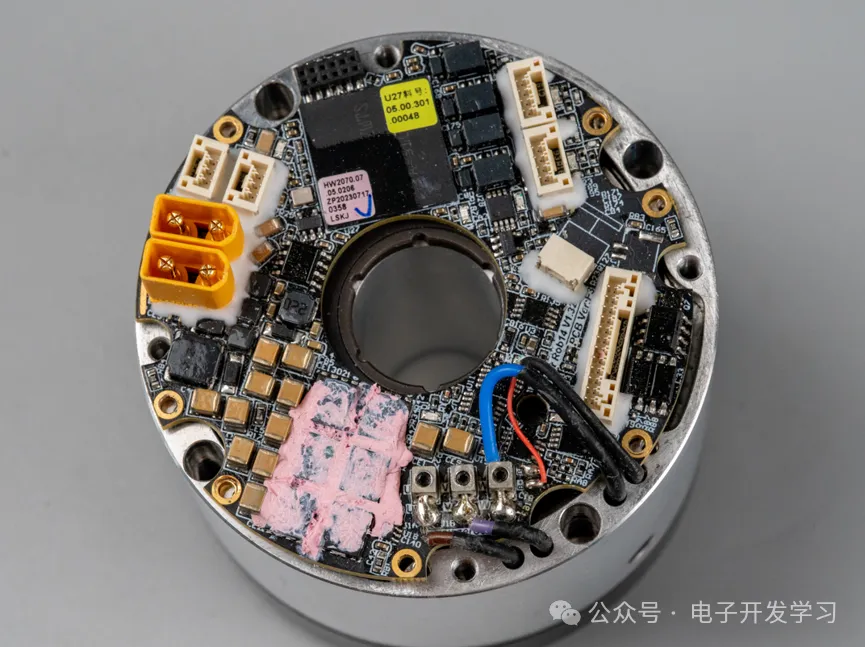

这是电路板全貌，典型的无刷电机驱动电路的形态。

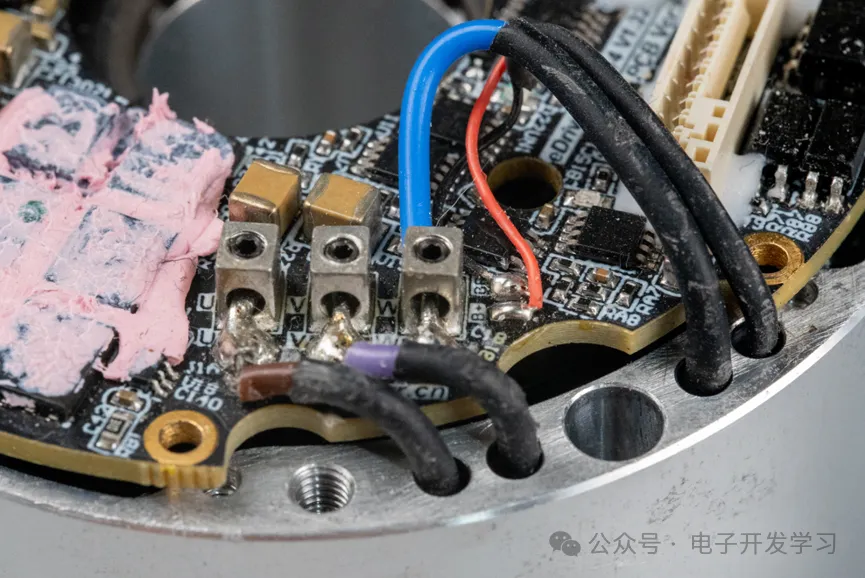

从电路板到电机的UVW相线，采用了很微小的螺丝固定端子。

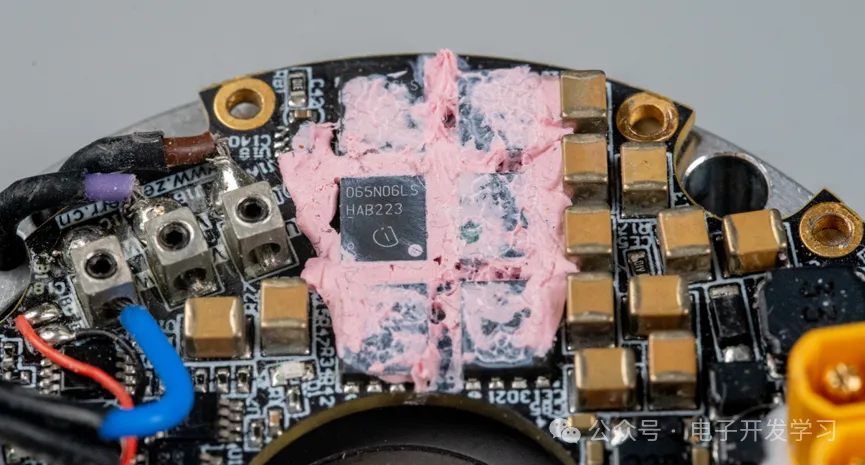

电机驱动方面总共用了6个MOS组成三相全桥，MOS管采用的是英飞凌的BSC065N06LS5，这个管子的耐压是60V，导通阻抗6.5mΩ，Qg为10nC。

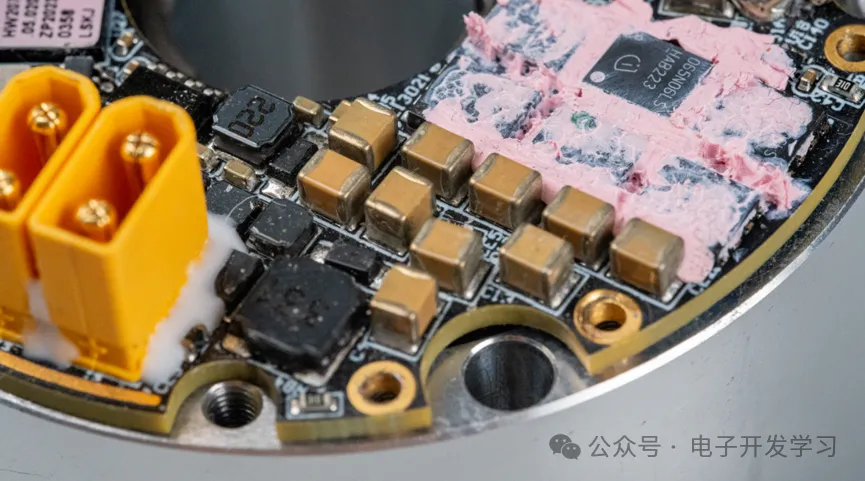

旁边用了12颗1210封装的MLCC电容，要做到支持48V供电，且要提供尽可能大的容量，假如电容的耐压是50V，可以做到10uF容值，那总容值就是120uF，总价格应该在10元左右。

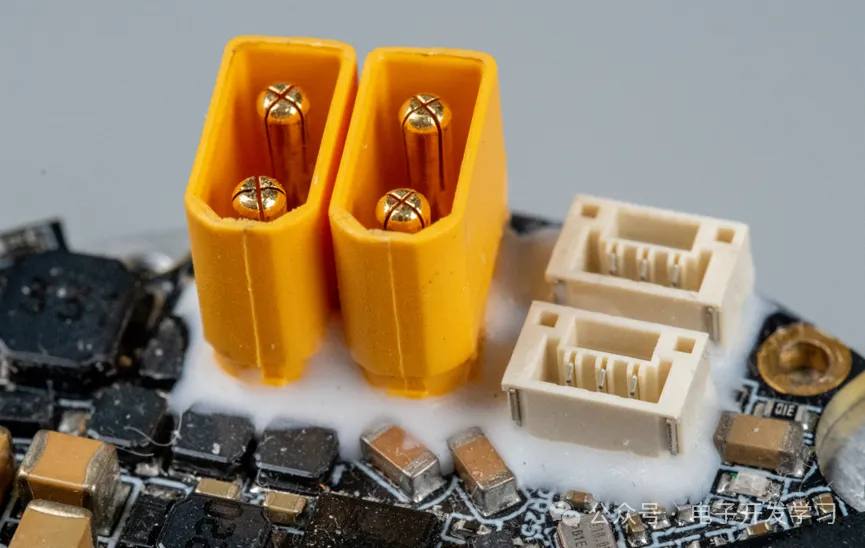

XT30和GH1.25连接器周围采用白色的硬质胶加固。

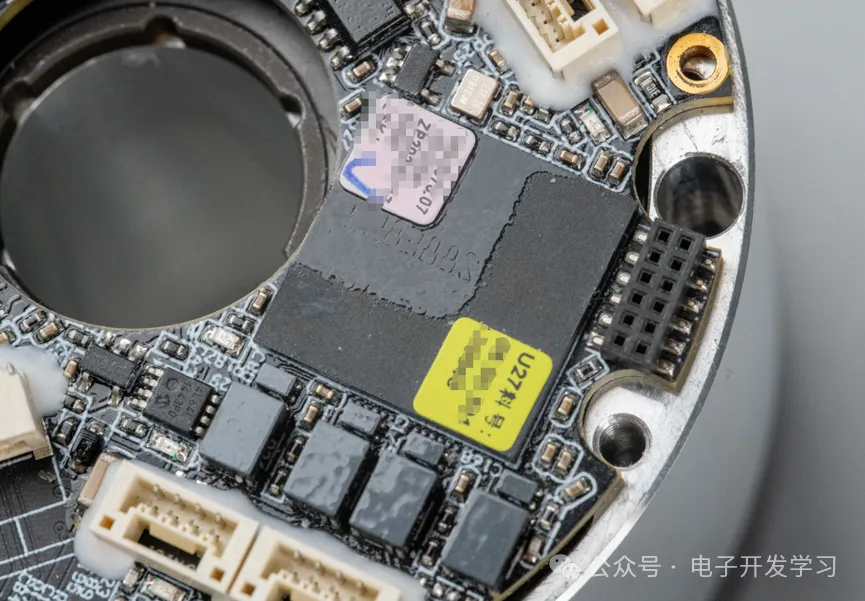

这个关节电机采用的主控芯片是Ti的TMS320F28388S，这器件在电机驱动方面有很大优势，内部有Ti的电机驱动算法软核，且支持双精度浮点运算。但是这片子的价格也很感人，估计现在200左右才能拿到。

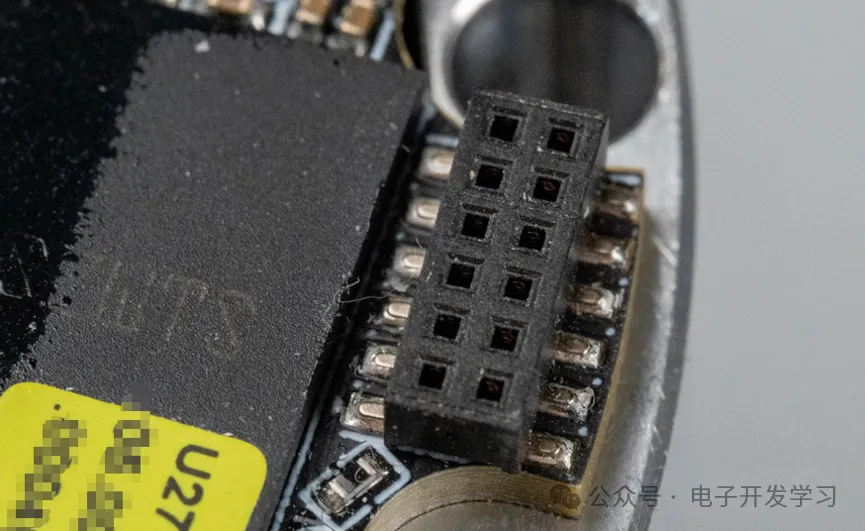

这个板子真是寸土寸金，在主控芯片旁边的半边上紧凑凑地塞了一个12P的连接器。

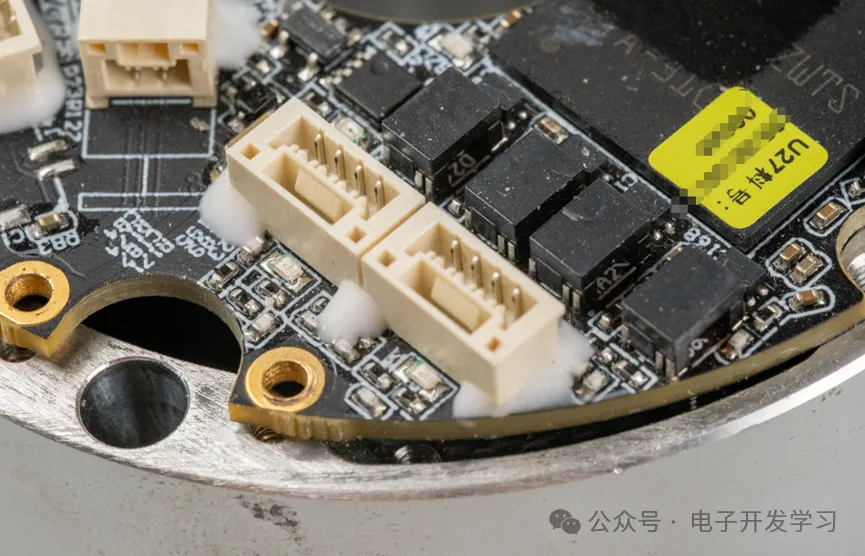

两个EtherCAT连接器信号进去都有共模滤波电感。

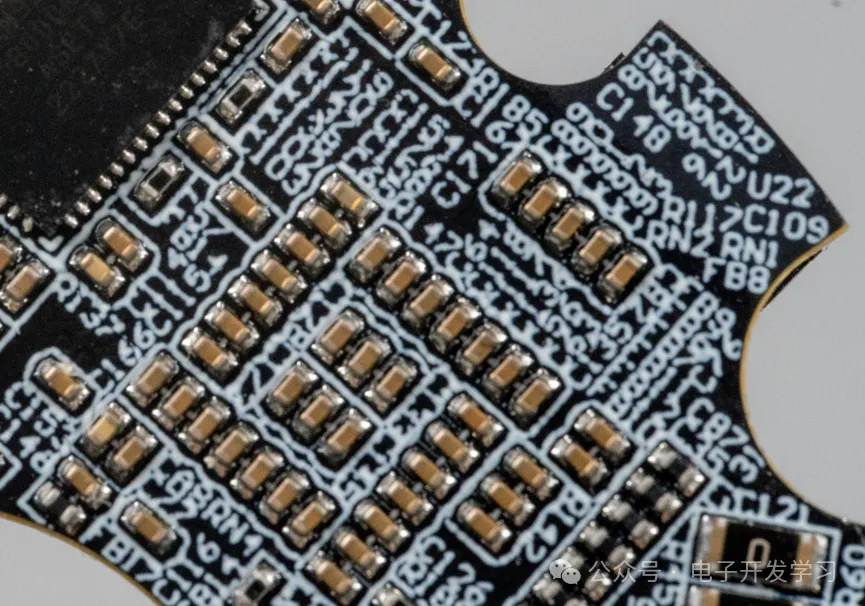

板子背面是密密麻麻的阻容和一些小尺寸IC，这个密度确实不小。背面理论上是有磁编码器的，但是由于板子涂刷了三防，实在是难以辨认出丝印及型号。

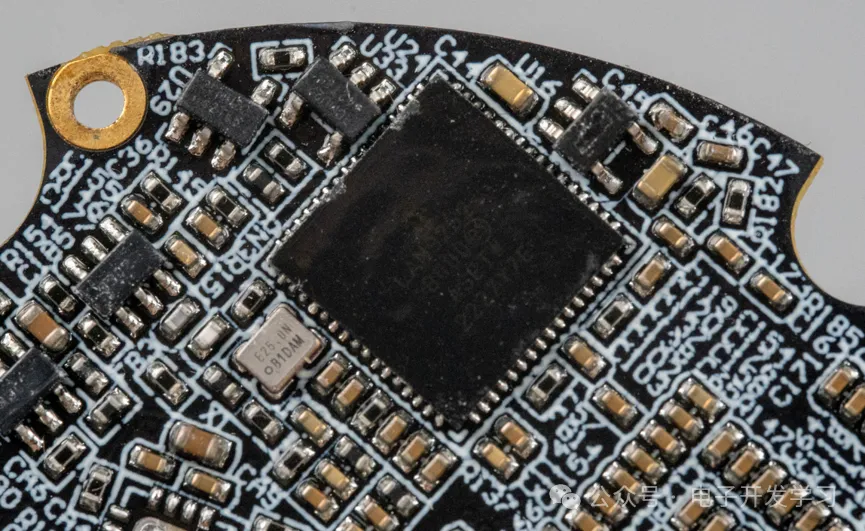

但是可以看出这个这颗最大的芯片是来自微芯的LAN9252，这是一个2/3端口EtherCAT从站控制器，集成高性能100Mbps以太网收发器。支持IEEE802.3/802.3u标准，与大多数8/16位嵌入式控制器接口。十年前我项目中用到EtherCAT，支持的芯片很少，目前支持EtherCAT的芯片貌似依然不是很多。

不过这个板子怎么说呢，布局密度说低不低，但说高肯定也谈不上，看起来特别密集的原因可能是板子上丝印了器件外框和位号，这使得板子看起来很紧凑，但是实际上位号丝印看的也不是很清晰，而且位号和器件有时候距离太远，想用位号来找器件太难，所以其实压根没必要把这些东西放在板子上。

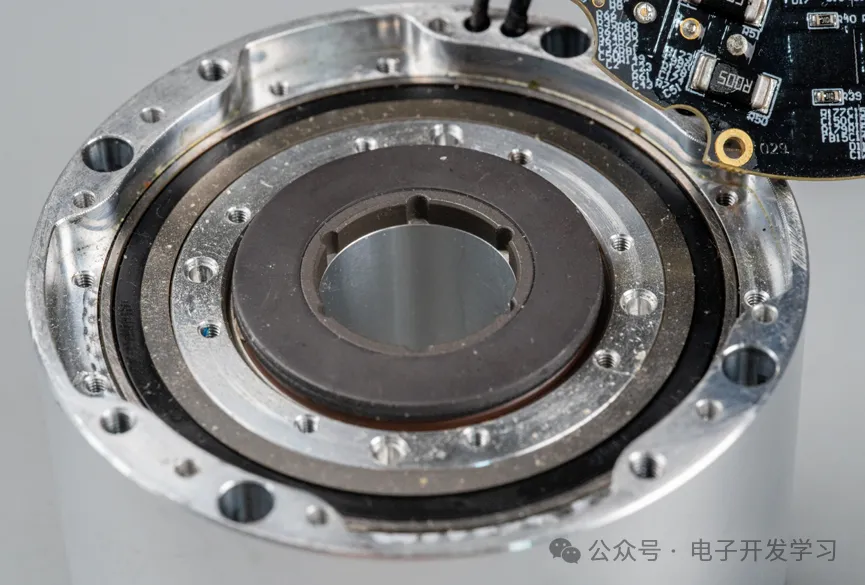

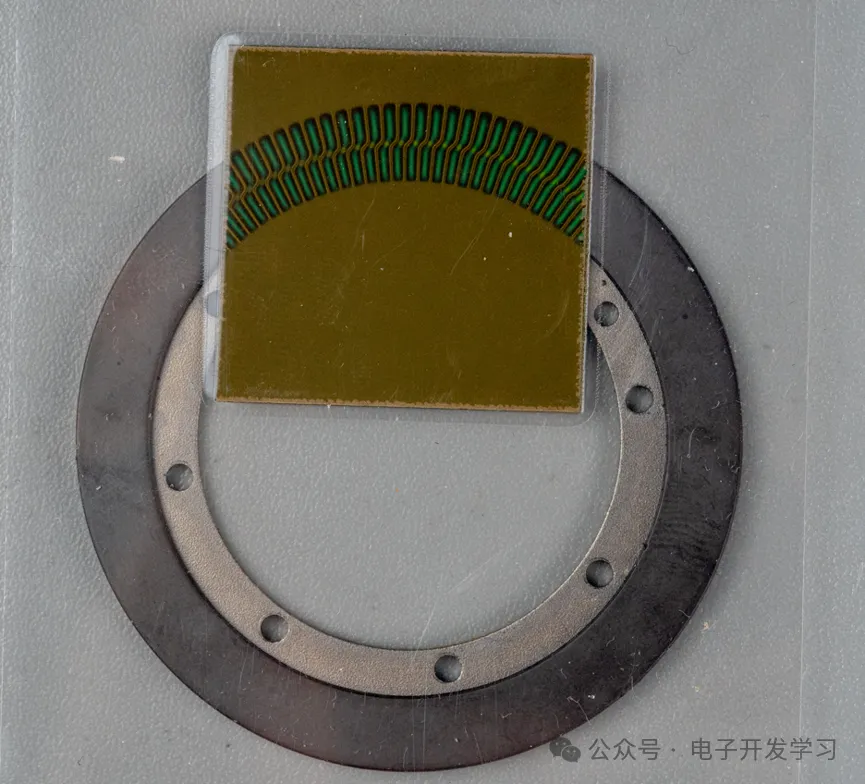

板子下面是一个磁编码器码盘。

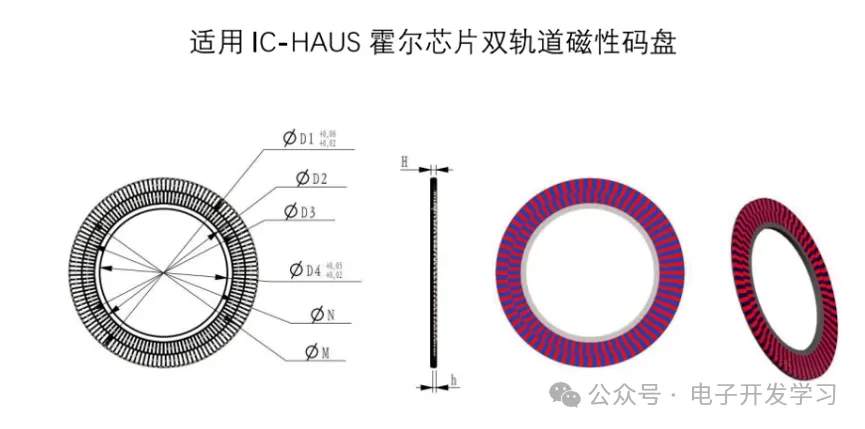

这种一般是双轨道磁性码盘。

采用专用的观察片可以看到磁场分布。由于这个关节电机是朋友借给我拍照的，不太方便把芯片三防漆洗掉来观察丝印，也不太好把电机和减速器这块给拆掉，我怕减速器拆掉之后，没有专用的工具恢复不了齿轮的安装。所以简单的看看学习学习，就可以还给朋友了。等以后小马哥赚钱了直接买个人形机器人回来拆解。
