RA4L1设计有段式液晶屏的硬件驱动 SLCDC（Segment LCD Controller），为驱动段式液晶显示器（如常见的数码管、字符段码屏等）设计，可适配不同分辨率的段式屏，并通过内部寄存器直接管理显示数据的刷新，通过硬件逻辑实现对各显示段（Segment）和公共电极（Common）的驱动控制。

---

一、驱动原理

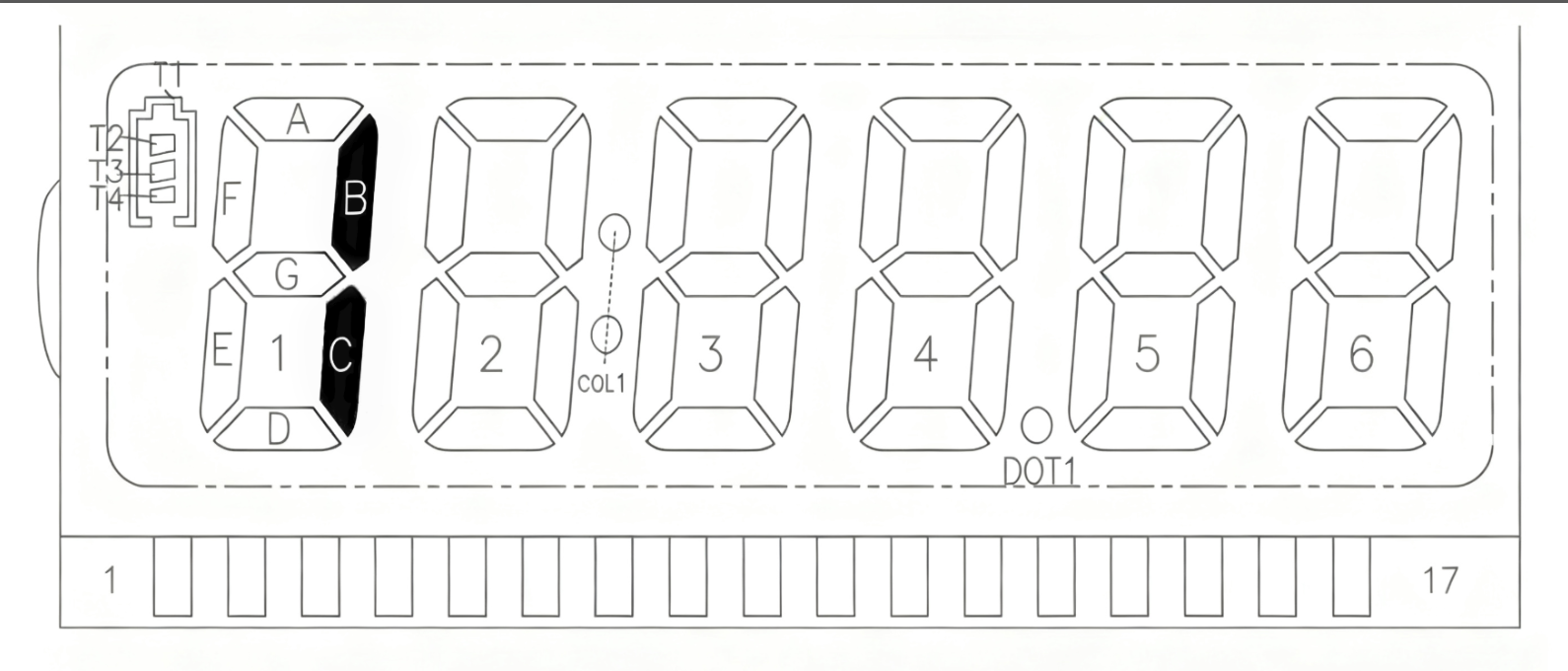

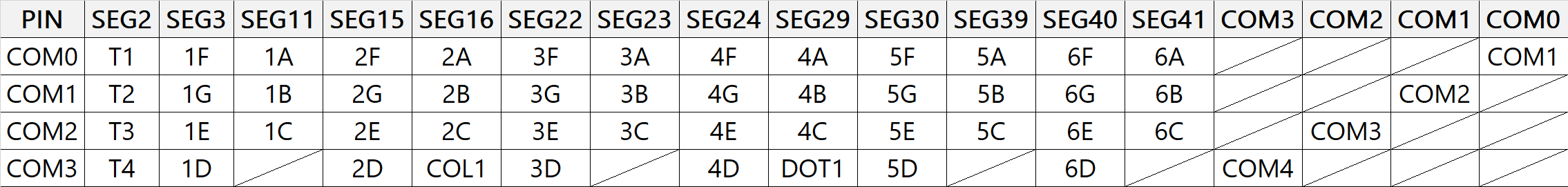

开发板配套的LCD段码屏管脚定义如下：COMn是公共端口，pin1~13控制显示的段，可以看作表格的行和列，当pin1~13某一个管脚，与COM1~4某一个管脚形成电势差时（有相对压差），其对应的LCD段就会显示出对应的图形；具体某个管脚对应的位置可以查表得到，驱动代码的结构在后续段落详解。



● SEG（Segment）：控制 LCD 具体显示的段，如数码管的 A-G 段。
● COM（Common）：LCD 的 公共信号，决定哪个段被驱动，多 COM 则允许减少 I/O 引脚数量。

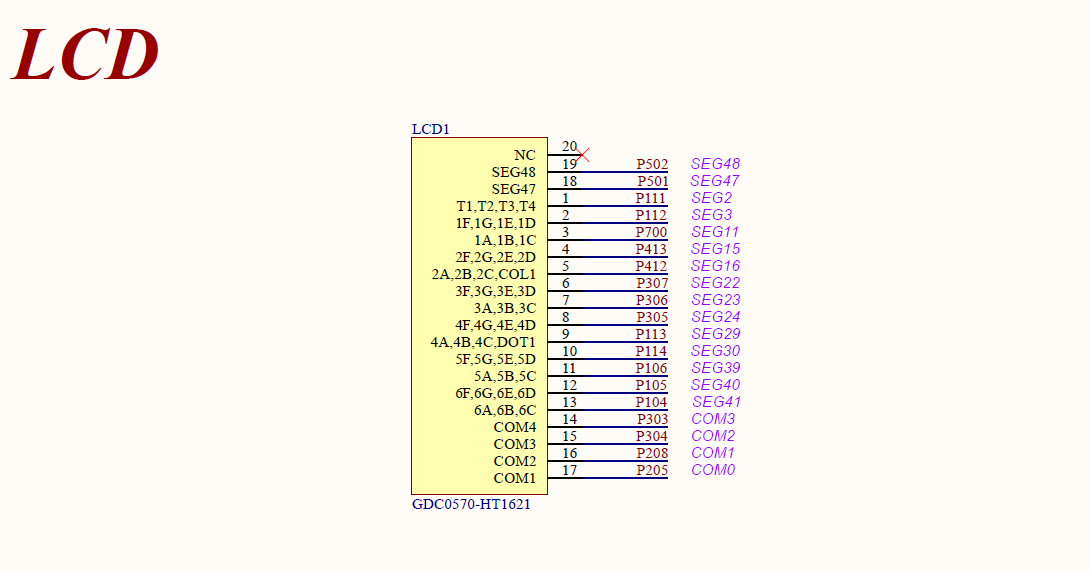

由开发板原理图可得，LCD屏幕映射到板上对应的SLCDC外设管脚如下：

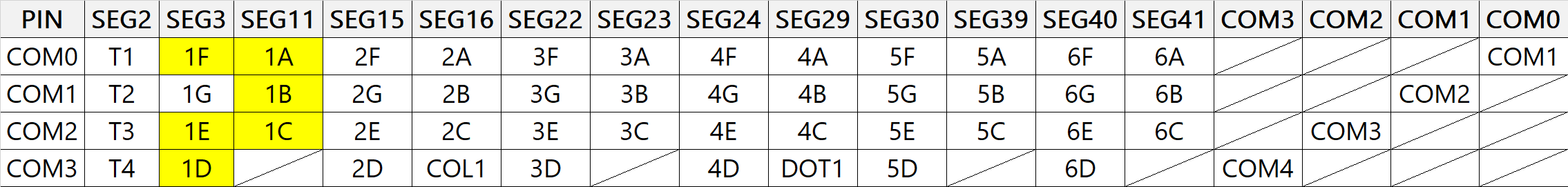

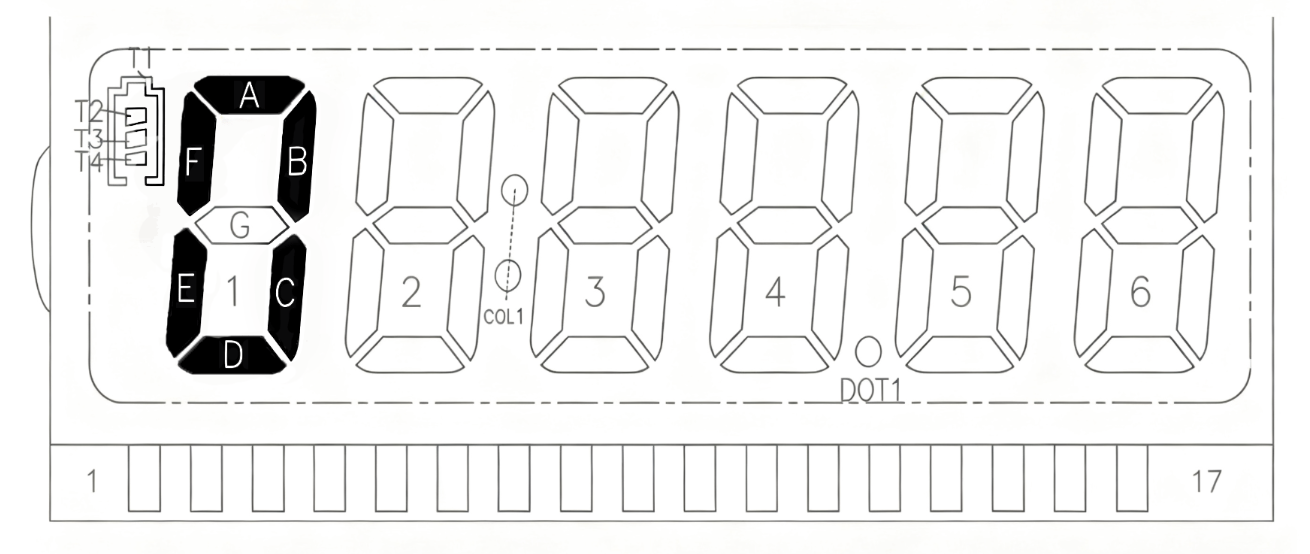

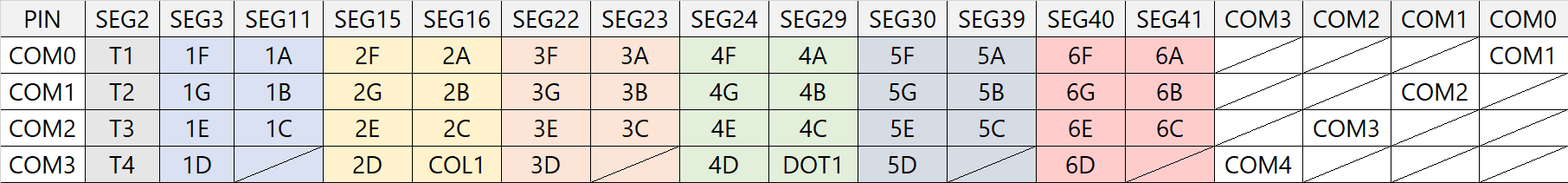

比如要在第一位显示0，我们需要点亮的是1A，1B，1C，1D，1E，1F六个位，查表得以下结果：

我们应该将SEG3与COM0，COM2，COM3组合，SEG11与COM0，COM2，COM3组合，即可在第一位显示0。具体代码在后续段落讲解。



二、RASC配置

新建文件的方法不再赘述，我们仍然使用Non-Trust Zone，No RTOS的工程模板。

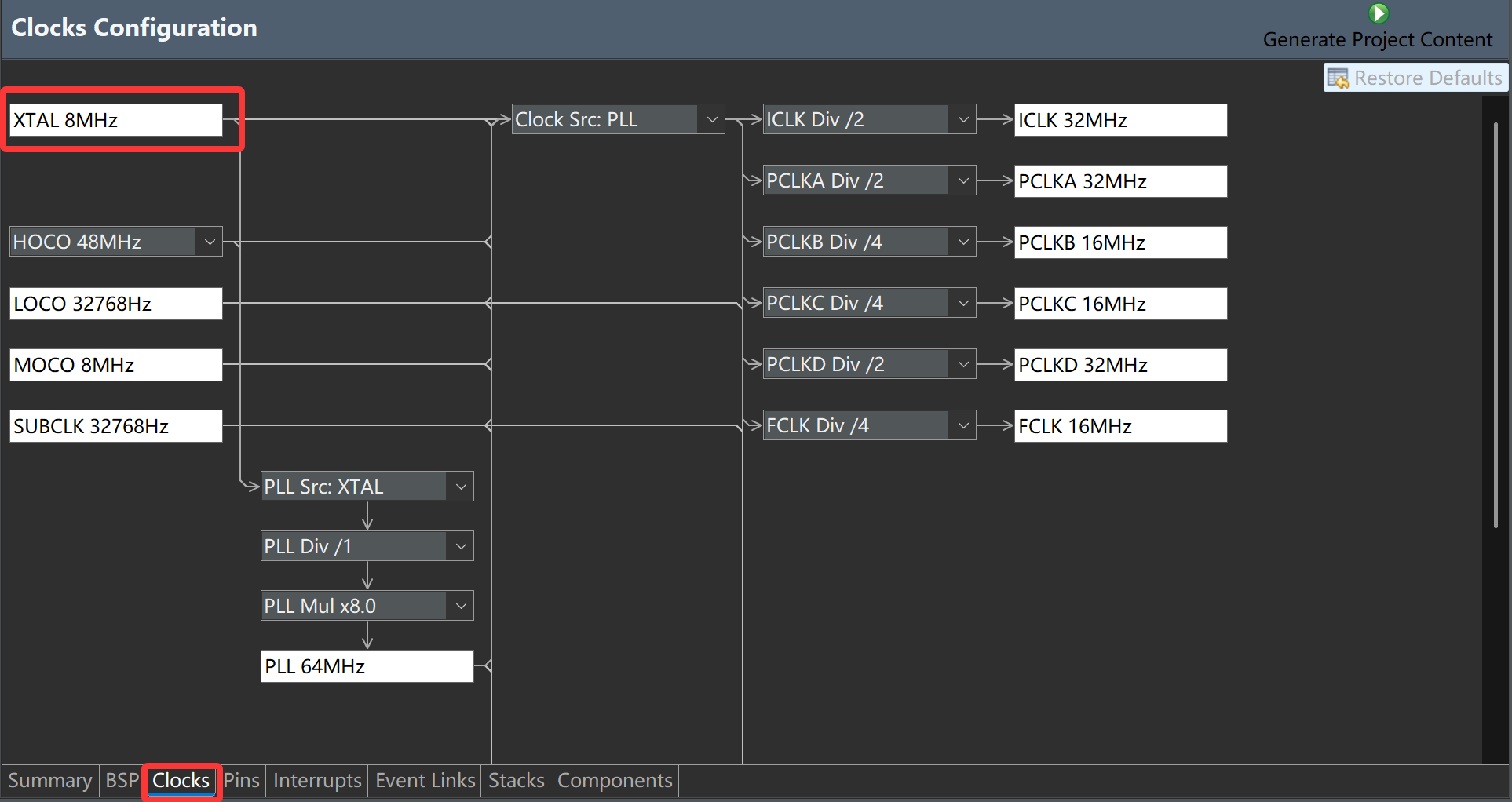

首先更改时钟树外部晶振频率，设置为8MHz：

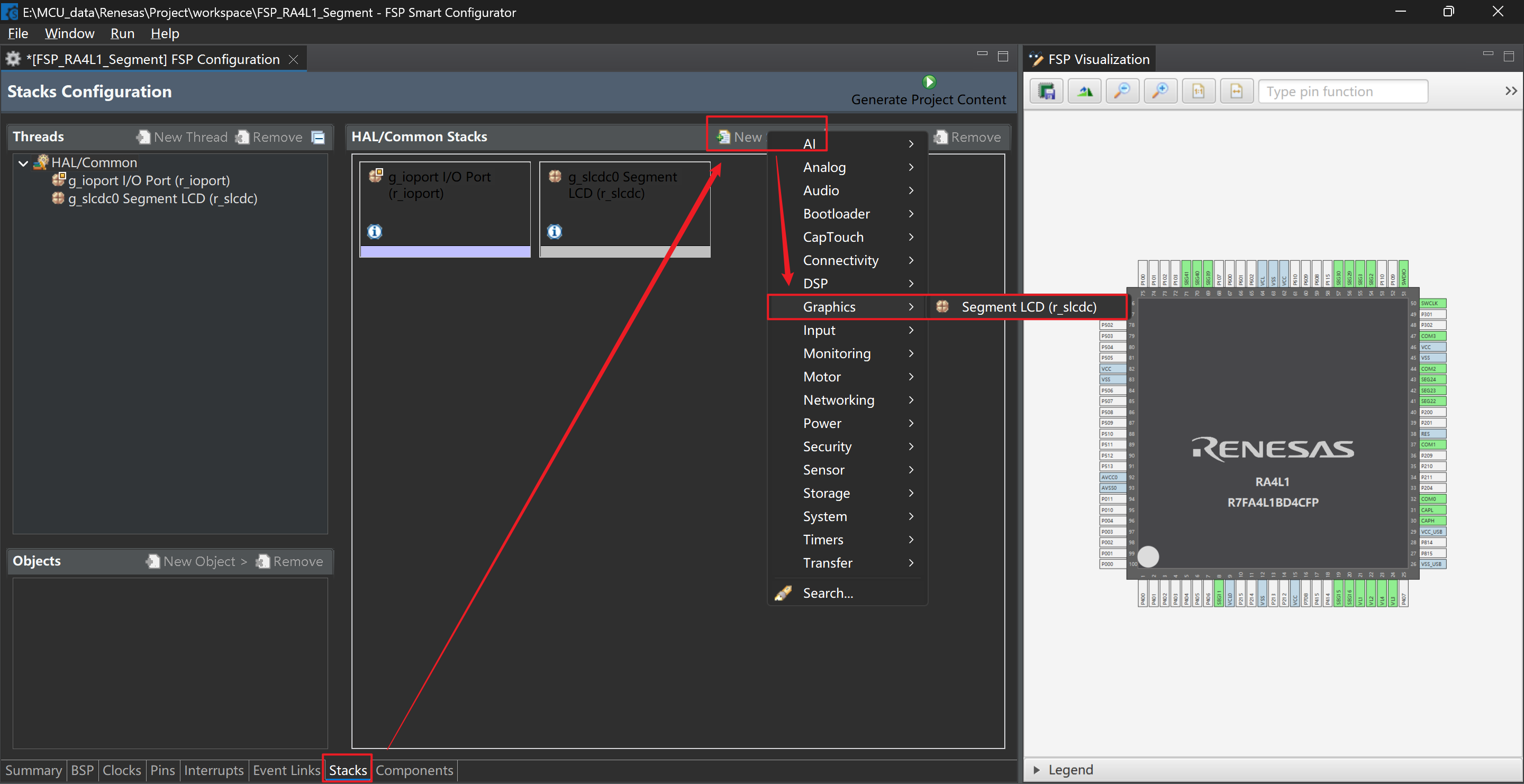

Stacks→New Stack→Graphics→Segment LCD(r_slcdc) 添加新配置。

Stack→Properties 设置



切换到Pins栏，找到Peripherals→HMI:SLCDC，进行管脚配置，
Segment LCD Pins 管脚配置如下：



三、代码编写



查看手册：

按以下方式打开RA4L1用户手册：

Modules  →  Graphics → Segment LCD (r_slcdc)

或者直接搜索slcdc。

FSP库下驱动SLCDC模块用到的函数有：

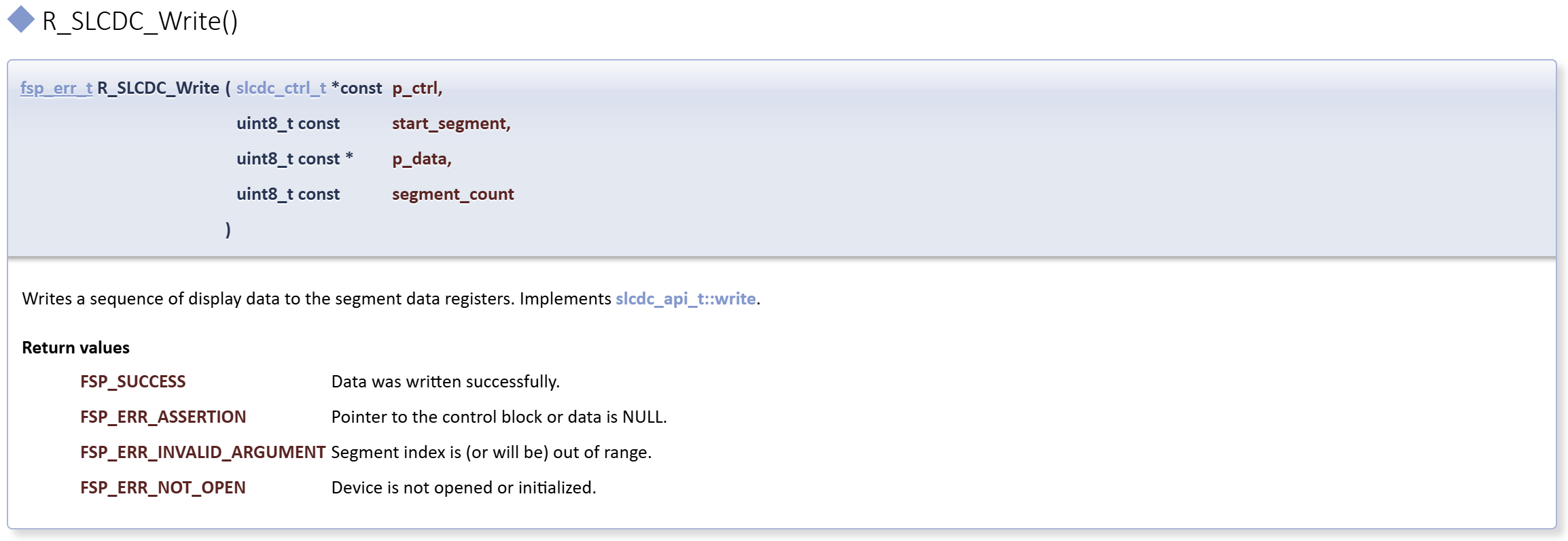

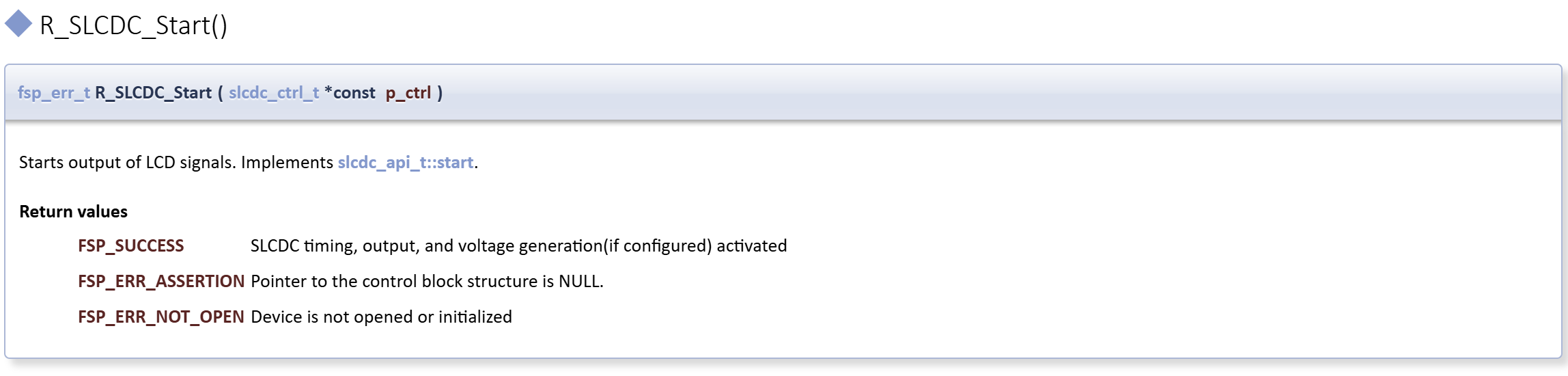

以下是FSP用户手册查找到的函数声明和注释，可供参考：

---

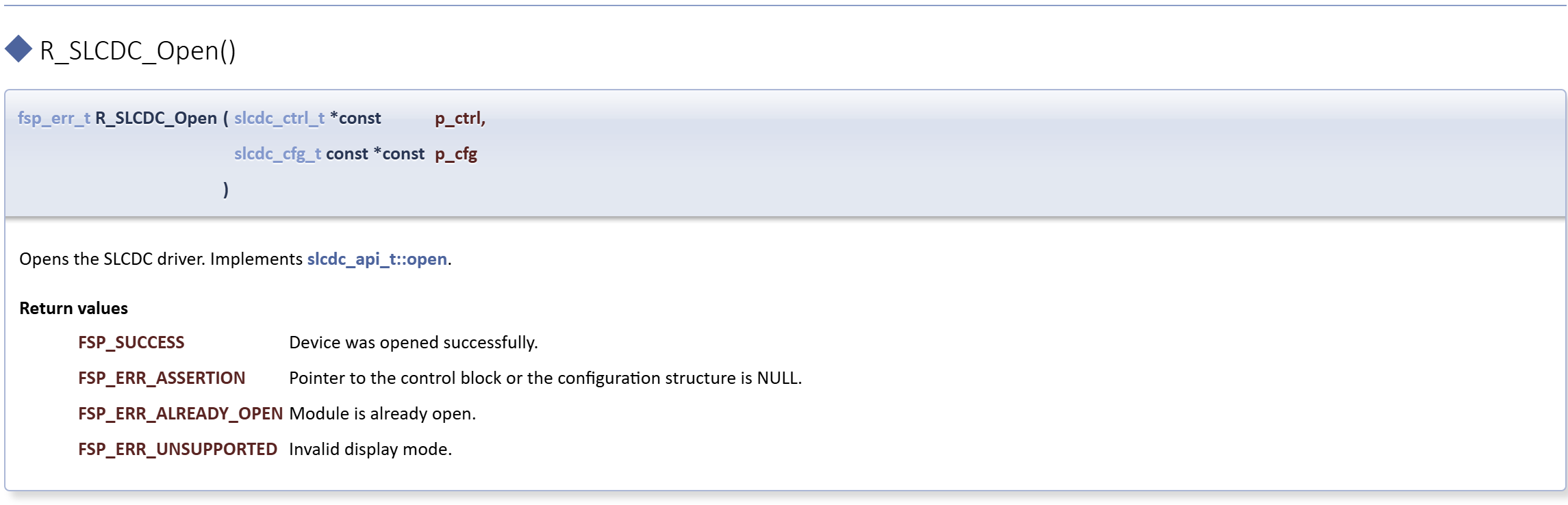

1.R_SLCDC_Open()：

打开SLCDC驱动的函数，确保 SLCDC 可以开始正常运行。运行后还需要执行 R_SLCDC_Start() ，SLCDC才会开始运行。

2.R_SLCDC_Start()：

开始输出LCD信号。

3.R_SLCDC_Stop()：

停止输出LCD信号。

4.R_SLCDC_Write()：

将显示数据序列写入段数据寄存器，是一个批量写入连续段数据的 API，用于高效更新段式 LCD 的多个连续段显示内容。

• start_segment：指定起始段寄存器的编号，即从哪个段开始写入数据。
• p_data：指向uint8_t类型的数据缓冲区指针，存储了要写入段寄存器的一系列数据，不能为空。
• segment_count：指定要连续写入的段数量，即从start_segment开始，一共写入多少个段的内容。

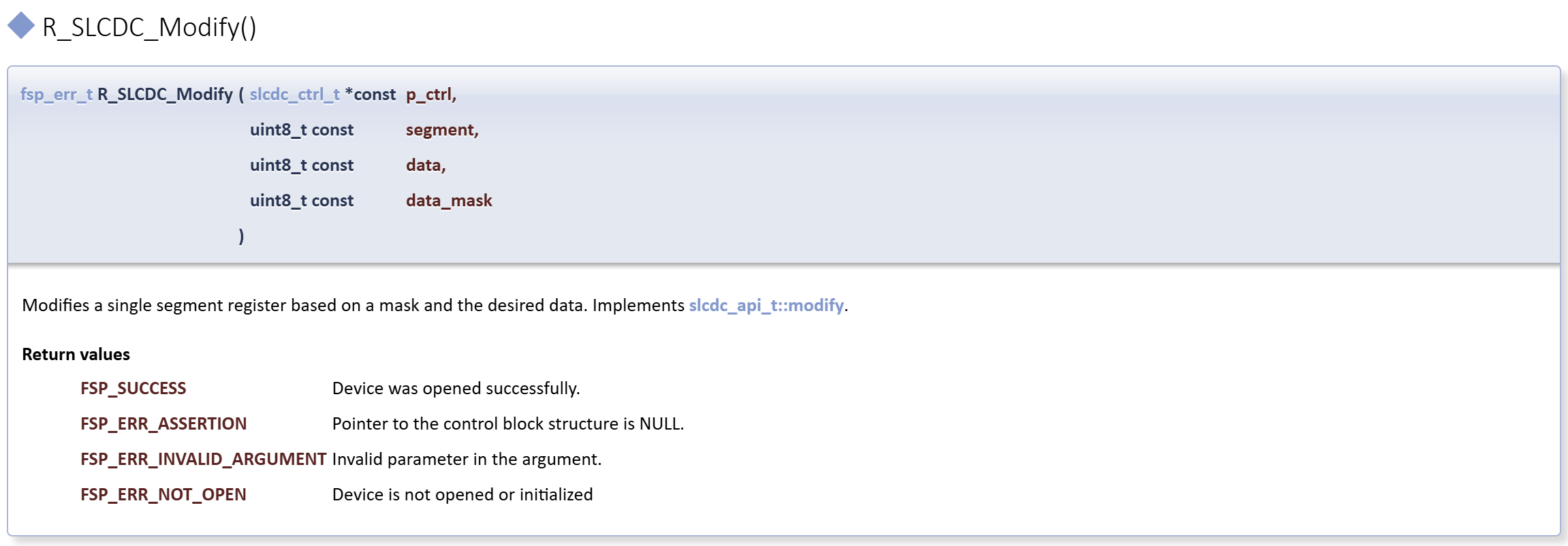

5.R_SLCDC_Modify()：

基于掩码和所需数据修改单个段寄存器。

• data：要写入到段寄存器的目标数据（即希望该段寄存器最终呈现的值）。
• data_mask：数据掩码，用于控制 “哪些位需要被修改”。掩码的作用是：只有当 data_mask中某一位为1时，data中对应位的值才会写入寄存器；若data_mask中某一位为 0，则寄存器中该位的值保持不变。

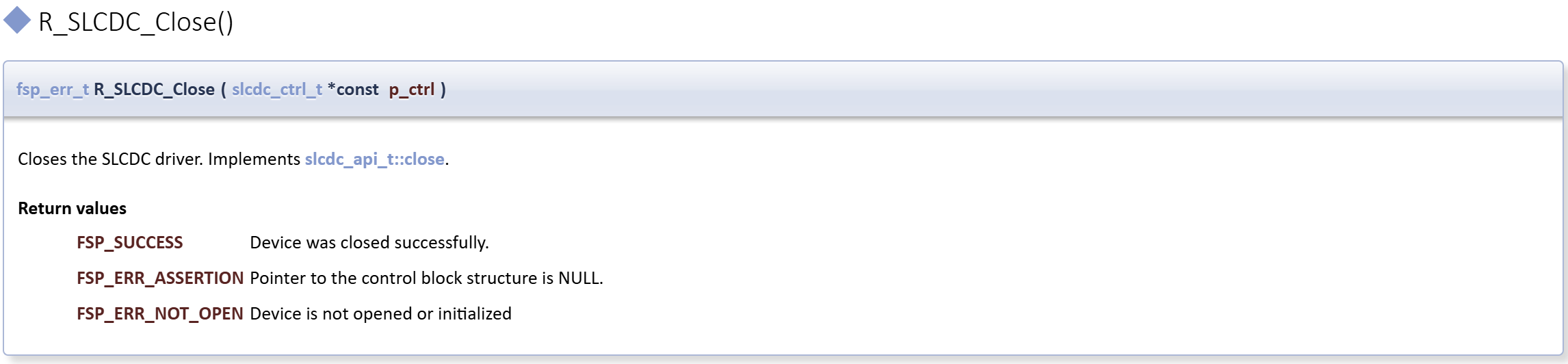

6.R_SLCDC_Close()：

关闭SLCDC驱动程序。

---

（代码示例1）使用R_SLCDC_Write在第一位显示数字1

因为显示1比显示0简单，我们首先编写代码来在第一位显示1：

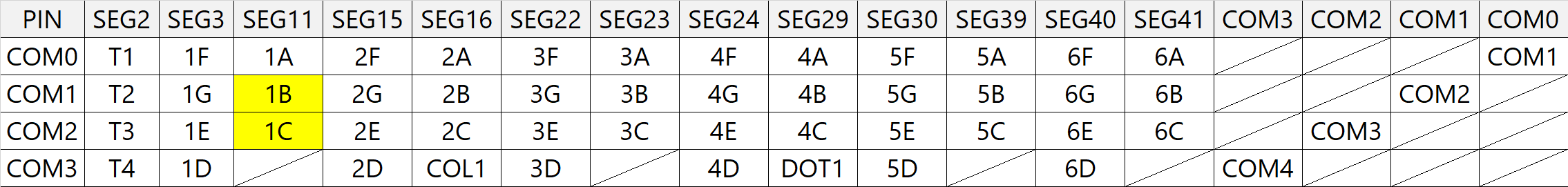

首先，查表得到要使LCD的第一位显示1，我们需要对SEG11的COM1、COM2两位置为1，即SEG11的值为0b0110，转化为十六进制为0x06：

编写代码如下：

首先使用R_SLCDC_Open打开SLCDC模块：

 err = R_SLCDC_Open(&g_slcdc0_ctrl, &g_slcdc0_cfg);
  assert(FSP_SUCCESS == err);

然后使用R_SLCDC_Start启用SLCDC的数据传输：

  err = R_SLCDC_Start(&g_slcdc0_ctrl);
  assert(FSP_SUCCESS == err);

再然后使用R_SLCDC_Write对SEG11的值进行写入，函数定义如下：

fsp_err_t R_SLCDC_Write(slcdc_ctrl_t * const p_ctrl,
                       uint8_t const        start_segment, //开始段编号，比如SEG11则填写11
                       uint8_t const      * p_data,                //写入数据的指针
                       uint8_t const        segment_count);

uint8_t segment_data_num1[]={0x06};
  R_SLCDC_Write(&g_slcdc0_ctrl, 11, segment_data_num1, sizeof(segment_data_num1));

注意我们要操作的是SEG11，所以R_SLCDC_Write的第二个参数 start_segment我们填入11；第三个参数是一个uint8_t*类型的指针，所以我们必须填入的是地址或者数组名称，故初始化了一个数组用于存储显示num1的值。

在hal_entry中写入上述代码，完整代码如下：

void hal_entry(void)
{
    /* TODO: add your own code here */
  fsp_err_t err;
  err = R_SLCDC_Open(&g_slcdc0_ctrl, &g_slcdc0_cfg);
  assert(FSP_SUCCESS == err);
  R_BSP_SoftwareDelay(5,BSP_DELAY_UNITS_MILLISECONDS);

  err = R_SLCDC_Start(&g_slcdc0_ctrl);
  assert(FSP_SUCCESS == err);

  uint8_t segment_data_num1[]={0x06};

  R_SLCDC_Write(&g_slcdc0_ctrl, 11, segment_data_num1, sizeof(segment_data_num1));
  R_BSP_SoftwareDelay(1000,BSP_DELAY_UNITS_MILLISECONDS);


#if BSP_TZ_SECURE_BUILD
    /* Enter non-secure code */
    R_BSP_NonSecureEnter();
#endif
}

---

（代码示例2）使用R_SLCDC_Write在第二位显示数字2

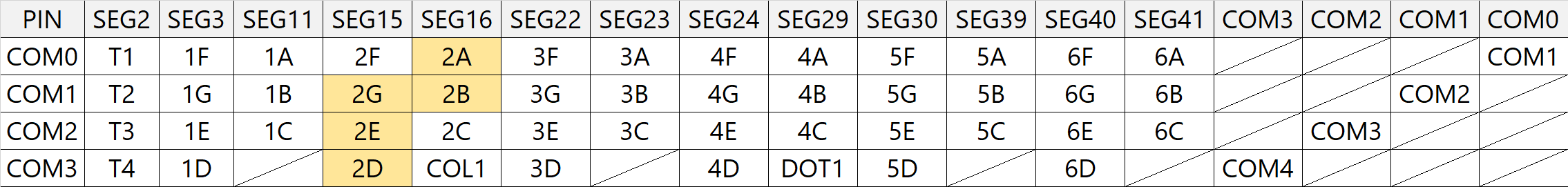

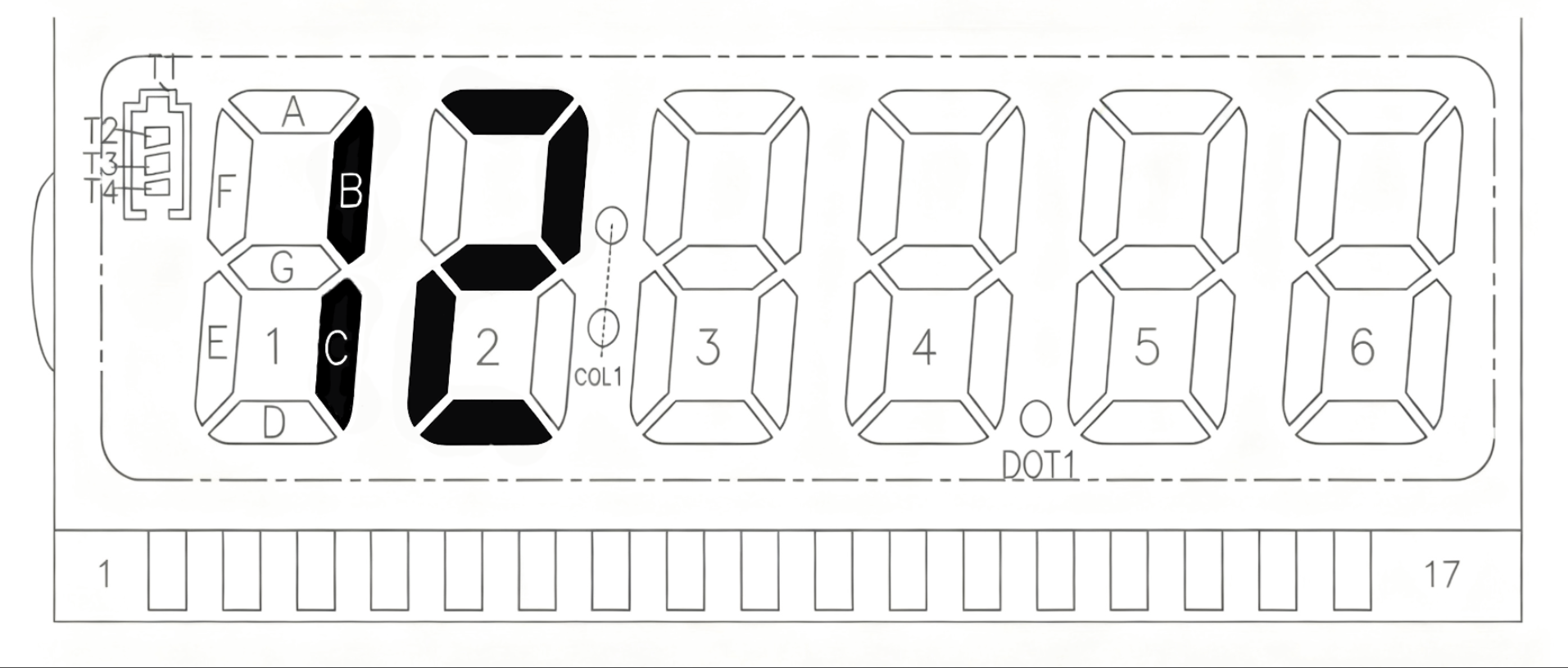

查表得，要在第二位显示数字2，应该把SEG15与COM1，COM2，COM3组合，SEG16与COM0，COM1组合，因此定义数组：

uint8_t segment_data_num2[]={0x0E, 0x03};

并在第15位起调用 R_SLCDC_Write写入此数组，来显示这两位数，即

 R_SLCDC_Write(&g_slcdc0_ctrl, 15, segment_data_num2, sizeof(segment_data_num2));

完整的 hal_entry函数如下：

void hal_entry(void)
{
   /* TODO: add your own code here */
 fsp_err_t err;
 err = R_SLCDC_Open(&g_slcdc0_ctrl, &g_slcdc0_cfg);
 assert(FSP_SUCCESS == err);
 R_BSP_SoftwareDelay(5,BSP_DELAY_UNITS_MILLISECONDS);

 err = R_SLCDC_Start(&g_slcdc0_ctrl);
 assert(FSP_SUCCESS == err);

 uint8_t segment_data_num1[]={0x06};
 uint8_t segment_data_num2[]={0x0E, 0x03};
 R_SLCDC_Write(&g_slcdc0_ctrl, 11, segment_data_num1, 1);
 R_SLCDC_Write(&g_slcdc0_ctrl, 15, segment_data_num2, sizeof(segment_data_num2));
 R_BSP_SoftwareDelay(1000,BSP_DELAY_UNITS_MILLISECONDS);
#if BSP_TZ_SECURE_BUILD
   /* Enter non-secure code */
   R_BSP_NonSecureEnter();
#endif
}

---

（代码示例3）使用R_SLCDC_Modify在第一位交替显示数字1和0

R_SLCDC_Modify函数定义如下：

fsp_err_t R_SLCDC_Modify(slcdc_ctrl_t * const p_ctrl,
                        uint8_t const        segment_number,  //单个段编号，比如SEG11则填写11
                        uint8_t const        data,  //写入的数据
                        uint8_t const        data_mask); //掩码，比如0xFF则完全覆盖寄存器的数据，0x00则保留数据，叠加本次数据

我们已经知道要在第一位显示数字0，必须对SEG3和SEG11两个段的寄存器分别写入数据，如果使用R_SLCDC_Write，预先定义的数组需要从第3位开始，写到第11位，即

uint8_t segment_data_num0[]={0x0D,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x07};

非常冗长，所以我们可以使用R_SLCDC_Modify函数直接操作单个位，跳过中间无启用的寄存器。



在示例1代码的基础上，我们交替对SEG3和SEG11寄存器进行操作，实现在0和1之间切换的效果：

uint8_t segment_data_num1[]={0x06};
  while(1){
  //第一位显示1
  R_SLCDC_Modify(&g_slcdc0_ctrl,3,0x00,0xFF);
  R_SLCDC_Write(&g_slcdc0_ctrl, 11, segment_data_num1, 1);

  R_BSP_SoftwareDelay(1000,BSP_DELAY_UNITS_MILLISECONDS);
    //第二位显示0
  R_SLCDC_Modify(&g_slcdc0_ctrl,3,0x0D,0xFF);
  R_SLCDC_Modify(&g_slcdc0_ctrl,11,0x07,0xFF);
  R_BSP_SoftwareDelay(1000,BSP_DELAY_UNITS_MILLISECONDS);
  }

完整hal_entry实现如下：

void hal_entry(void)
{
    /* TODO: add your own code here */
  fsp_err_t err;
  err = R_SLCDC_Open(&g_slcdc0_ctrl, &g_slcdc0_cfg);
  assert(FSP_SUCCESS == err);
  R_BSP_SoftwareDelay(5,BSP_DELAY_UNITS_MILLISECONDS);

  err = R_SLCDC_Start(&g_slcdc0_ctrl);
  assert(FSP_SUCCESS == err);

  uint8_t segment_data_num1[]={0x06};
  while(1){
  R_SLCDC_Modify(&g_slcdc0_ctrl,3,0x00,0xFF);
  R_SLCDC_Write(&g_slcdc0_ctrl, 11, segment_data_num1, 1);

  R_BSP_SoftwareDelay(1000,BSP_DELAY_UNITS_MILLISECONDS);

  R_SLCDC_Modify(&g_slcdc0_ctrl,3,0x0D,0xFF);
  R_SLCDC_Modify(&g_slcdc0_ctrl,11,0x07,0xFF);
  R_BSP_SoftwareDelay(1000,BSP_DELAY_UNITS_MILLISECONDS);
  }
#if BSP_TZ_SECURE_BUILD
    /* Enter non-secure code */
    R_BSP_NonSecureEnter();
#endif
}

---

（代码示例4）段码LCD显示串口接收的数据

1.查表函数的实现

我们可以发现此LCD屏幕每一位均对应两个SEG管脚，并且每个段相对于COMn管脚的映射是一定的（比如A段一定对应COM0，并且出现在第二列），因此我们可以先用二维数组表示0到9对应的COM的值，分成两列，每一列对应其中一个SEG管脚，每个值是COM3-0组成的四位二进制数：

uint8_t Seg_num[10][2]={
                       {0x0D,0x07},//0
                        {0x00,0x06},//1
                        {0x0E,0x03},//2
                        {0x0A,0x07},//3
                        {0x03,0x06},//4
                        {0x0B,0x05},//5
                        {0x0F,0x05},//6
                        {0x00,0x07},//7
                        {0x0F,0x07},//8
                        {0x0B,0x07},//9
                        };

封装为查询函数，可以方便直接获取某个数字的值，函数如下：

uint8_t* get_seg_num(uint8_t num) {
   if (num < 1 || num > 9) {
       return NULL; // 无效输入返回空指针
   }
   return Seg_num[num]; // 返回Seg_num[num]的首地址
}

同样的，我们可以用二维数组表示六个位，分别对应的SEGn引脚的标号值：

uint8_t Seg_pos[6][2]={
                       {03,11},//1p
                       {15,16},//2p
                       {22,23},//3p
                       {24,29},//4p
                       {30,39},//5p
                       {40,41},//6p
                     };

查询函数如下，因为我希望数码管位数的编号从1开始，而数组的编号是从0开始，所以最后的返回值进行了减1操作：

uint8_t* get_seg_pos(uint8_t pos){
    if (pos < 1 || pos > 6) {
        return NULL; // 无效输入返回空指针
    }
    return Seg_pos[pos-1]; // 返回Seg_num[num]的首地址
}

要查询相关数据用于显示，可以直接调用上面两个函数；于是我们可以编写一个程序，从左到右依次实现从0到9的显示，并且当刷新到显示屏最后一位（第六位）时，重新从第一位开始显示：

int i = 0;
int j = 1;
 while(1){
 /*每一次循环，显示的数字+1，显示的位数+1*/
  for(i=0;i<10;i++){
  R_SLCDC_Modify(&g_slcdc0_ctrl,get_seg_pos(j)[0],get_seg_num(i)[0],0xFF);
  R_SLCDC_Modify(&g_slcdc0_ctrl,get_seg_pos(j)[1],get_seg_num(i)[1],0xFF);
  R_BSP_SoftwareDelay(1000,BSP_DELAY_UNITS_MILLISECONDS);
  j=(j%6)+1; //光标，每次显示的位置都加1，并且大于6时重新设置为1
  }
  i=0;
  }

2.串口接收及显示

我们现在可以灵活控制在段码LCD的任意位上显示任意不同数字，接下来的代码则是通过串口输入任意数字，并在LCD上显示出来。

①串口配置

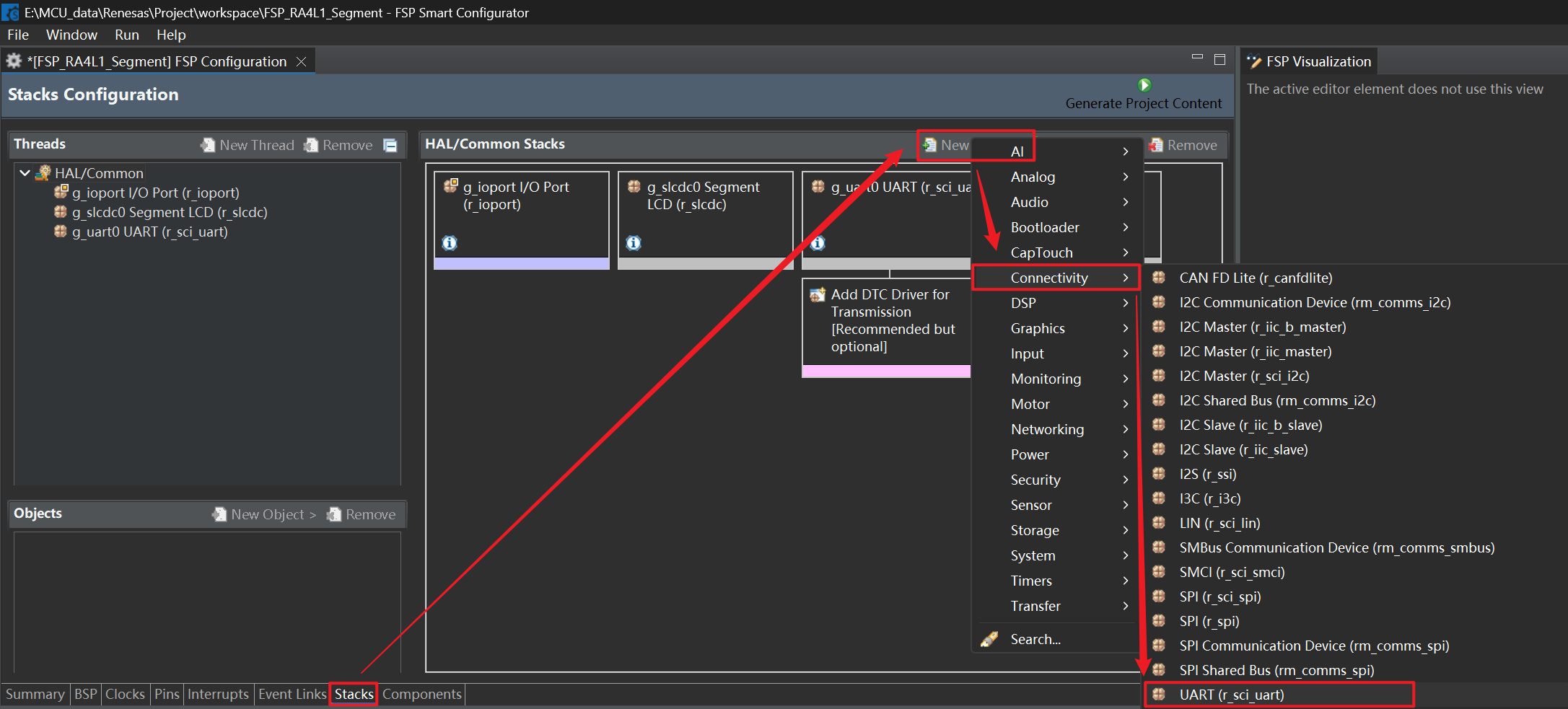

首先在Stacks→New stack→Connectivity→UART(r_sci_uart)加载UART模块：

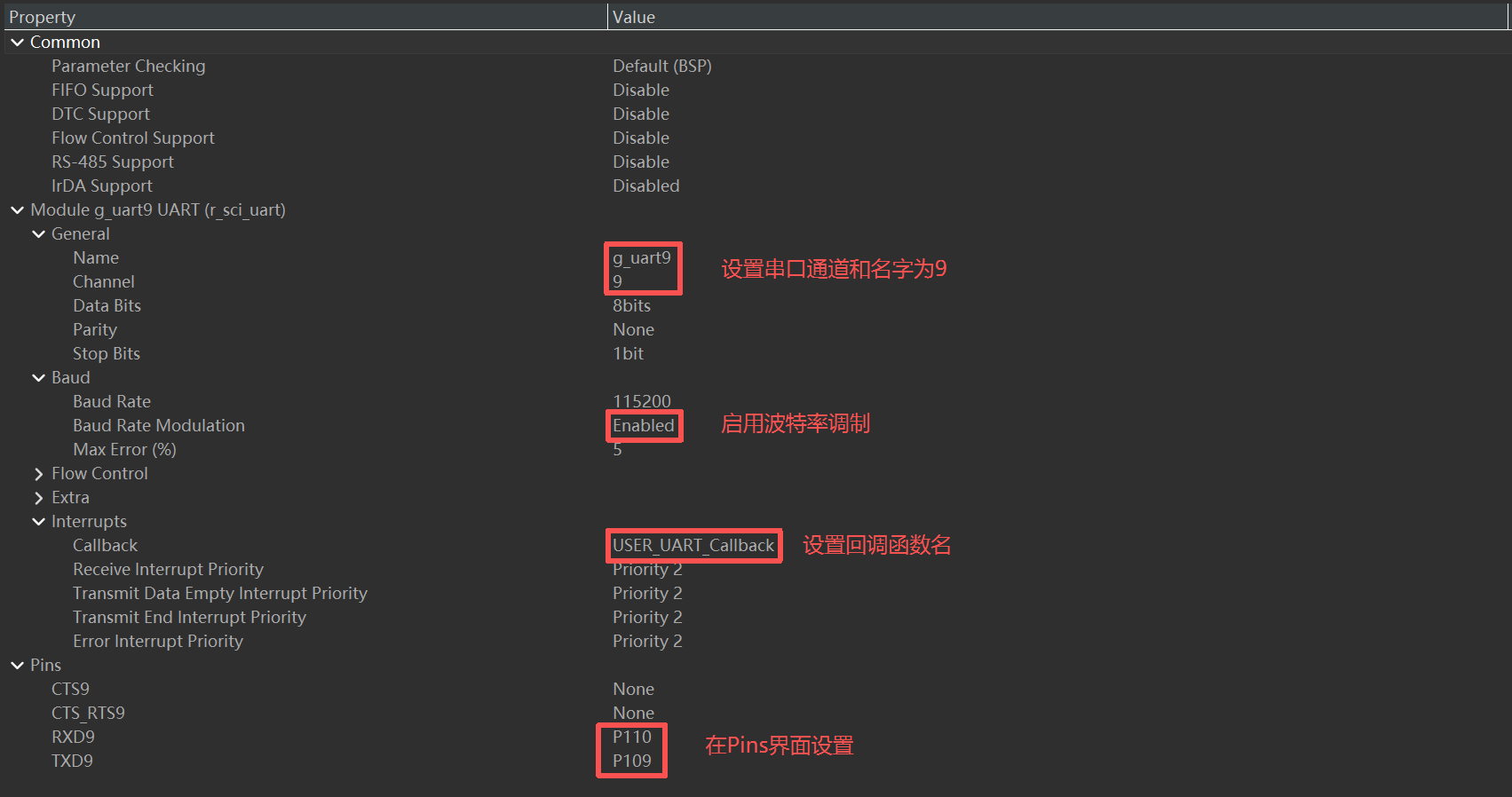

串口配置如下：

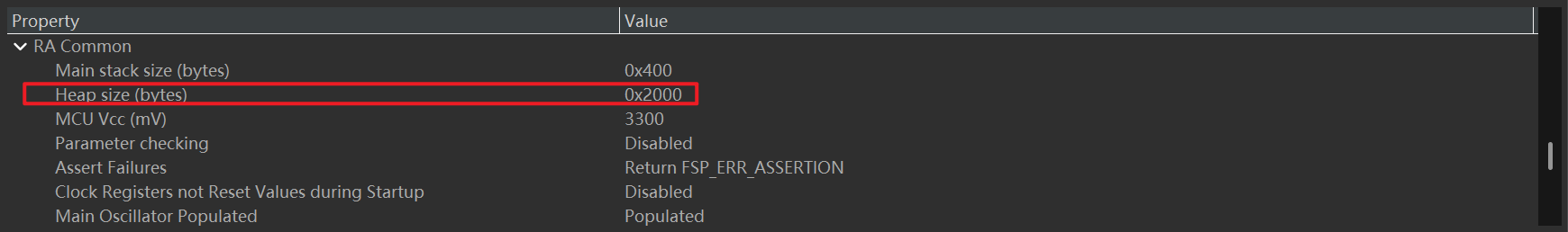

设置BSP → Property → RA Common → Heap size为0x2000，保证串口缓冲区大小：



②串口接收实现

• 宏定义和全局变量声明

#define TRANSFER_LENGTH 6 //接受6个字符

uint8_t i;
uint8_t j=1;
uint8_t  g_out_of_band_received[TRANSFER_LENGTH];
volatile bool g_receive_complete  = false;
uint32_t g_out_of_band_index = 0;
uint8_t num_array[6] = {0};

TRANSFER_LENGTH: 定义接收数据长度为6个字符

g_out_of_band_received: 存储原始接收的字符数据

num_array: 存储转换后的数字值

g_receive_complete: 标记是否完成接收（volatile确保多线程可见性）

g_out_of_band_index: 记录当前接收的字符位置



2. UART回调函数实现

以下函数必须是UART的数据位是8bits才能直接使用，如果设置的是9bits的话，需要用两个字节进行处理：

void USER_UART_Callback(uart_callback_args_t * p_args)
{
    switch (p_args->event)
    {
        case UART_EVENT_RX_CHAR: //接收到一个字节则开始以下工作
            if (sizeof(g_out_of_band_received) > g_out_of_band_index)
            {
                uint8_t received_char = (uint8_t)p_args->data;

                // 只接收数字字符，过滤非数字字符
                if (received_char >= '0' && received_char <= '9')
                {
                    g_out_of_band_received[g_out_of_band_index++] = received_char;
                }

                // 收到足够字符（6个）后设置完成标志
                if (g_out_of_band_index >= TRANSFER_LENGTH)
                {
                    g_receive_complete = 1;
                }
            }
            break;
        default:
            break;
    }
}

③接收数据到显示

• 硬件初始化：打开SLCDC控制器→打开UART9→启动SLCDC显示

void hal_entry(void)
{
    fsp_err_t err;
    // SLCDC液晶显示控制器初始化
    err = R_SLCDC_Open(&g_slcdc0_ctrl, &g_slcdc0_cfg);
    assert(FSP_SUCCESS == err);
    R_BSP_SoftwareDelay(5,BSP_DELAY_UNITS_MILLISECONDS);

    // UART串口初始化
    err = R_SCI_UART_Open(&g_uart9_ctrl, &g_uart9_cfg);
    assert(FSP_SUCCESS == err);

    // 启动SLCDC显示
    err = R_SLCDC_Start(&g_slcdc0_ctrl);
    assert(FSP_SUCCESS == err);

显示初始化：使用get_seg_pos(j)获取第j个显示位置的段码地址，使用get_seg_num(num_array[j-1])获取对应数字的段码模式，初始显示全0（因为num_array初始化为全0）

    // 初始显示设置：显示num_array的初始值，最开始num_array全0
    for(j=1;j<=6;j++){
        R_SLCDC_Modify(&g_slcdc0_ctrl,get_seg_pos(j)[0],get_seg_num(num_array[j-1])[0],0xFF);
        R_SLCDC_Modify(&g_slcdc0_ctrl,get_seg_pos(j)[1],get_seg_num(num_array[j-1])[1],0xFF);
    }

• 主循环数据处理

 检查是否完成6个字符的接收→

 if (g_receive_complete){

将ASCII字符('0'-'9')转换为数值(0-9)→

（ 串口接受到的数据是字符串格式，需要转换为数字作为数组下标，可以用传输的数据减去字符'0'，比如'1'-'0'得到的就是1）

    for (i = 0; i < TRANSFER_LENGTH; i++)
     {
     num_array[i] = g_out_of_band_received[i] - '0';
     }

将转换后的数字显示到对应的6个LCD位置→

for(j=1;j<=TRANSFER_LENGTH;j++){
 R_SLCDC_Modify(&g_slcdc0_ctrl,get_seg_pos(j)[0],get_seg_num(num_array[j-1])[0],0xFF);            R_SLCDC_Modify(&g_slcdc0_ctrl,get_seg_pos(j)[1],get_seg_num(num_array[j-1])[1],0xFF);
  }

清除完成标志和索引，准备下次接收。

g_receive_complete = false;
g_out_of_band_index = 0;

完整的while循环如下：

while(1){
    if (g_receive_complete){
        // 字符到数字转换
        for (i = 0; i < TRANSFER_LENGTH; i++)
        {
            num_array[i] = g_out_of_band_received[i] - '0';
        }

        // 更新LCD显示
        for(j=1;j<=TRANSFER_LENGTH;j++){
            R_SLCDC_Modify(&g_slcdc0_ctrl,get_seg_pos(j)[0],get_seg_num(num_array[j-1])[0],0xFF);
            R_SLCDC_Modify(&g_slcdc0_ctrl,get_seg_pos(j)[1],get_seg_num(num_array[j-1])[1],0xFF);
        }

        // 重置接收状态
        g_receive_complete = false;
        g_out_of_band_index = 0;
    }
    R_BSP_SoftwareDelay(10, BSP_DELAY_UNITS_MILLISECONDS);
}

代码放在附件中，另附一份LCD操作手册。

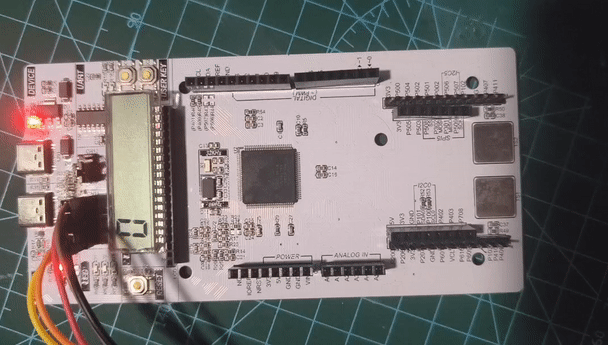

效果展示（拿相机拍手有点抖）：

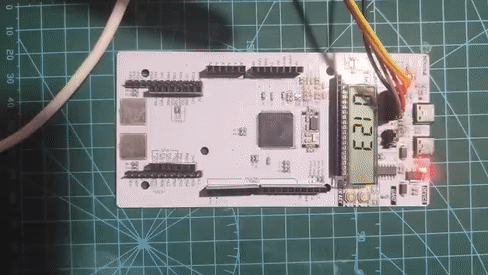

当发送的数据累计达到6位时显示在LCD上。

---
