测试图片如下所示：

一：OLED知识分享：

OLED，即有机发光二极管（Organic Light-Emitting Diode），又称为有机电激光显示（Organic Electroluminesence Display, OELD）。因为具备轻薄、省电等特性，因此从 2003 年开始，这种显示设备在 MP3 播放器上得到了广泛应用，而对于同属数码类产品的 DC 与手机，此前只是在一些展会上展示过采用 OLED 屏幕的工程样品。自 2007 年后，寿命得 到很大提高，具备了许多 LCD 不可比拟的优势。
GND：电源地 VCC：2.2V~5.5V SCL（D0）：CLK 时钟 （高电平 2.2V~5.5V） SDA(D1)：MOSI 数据（高电平 2.2V~5.5V） RST：复位（高电平 2.2V~5.5V） D/C：数据/命令（高电平 2.2V~5.5V） 兼容 3.3V 和 5V 控制芯片的 I/O 电平（无需任何设置，直接兼容）。

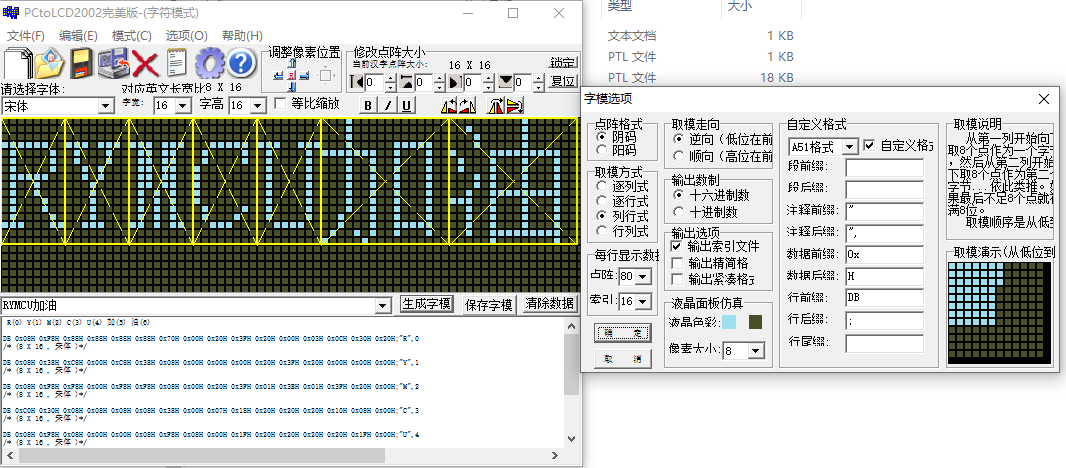

二：汉字的显示 由于这种OLED 本身不带字库，当我们需要显示的时候，需要自己弄一些汉字的字库进行显示。

按照上图的方式，进行字库的建立，方便我们显示字库。

三：硬件如下图所示：

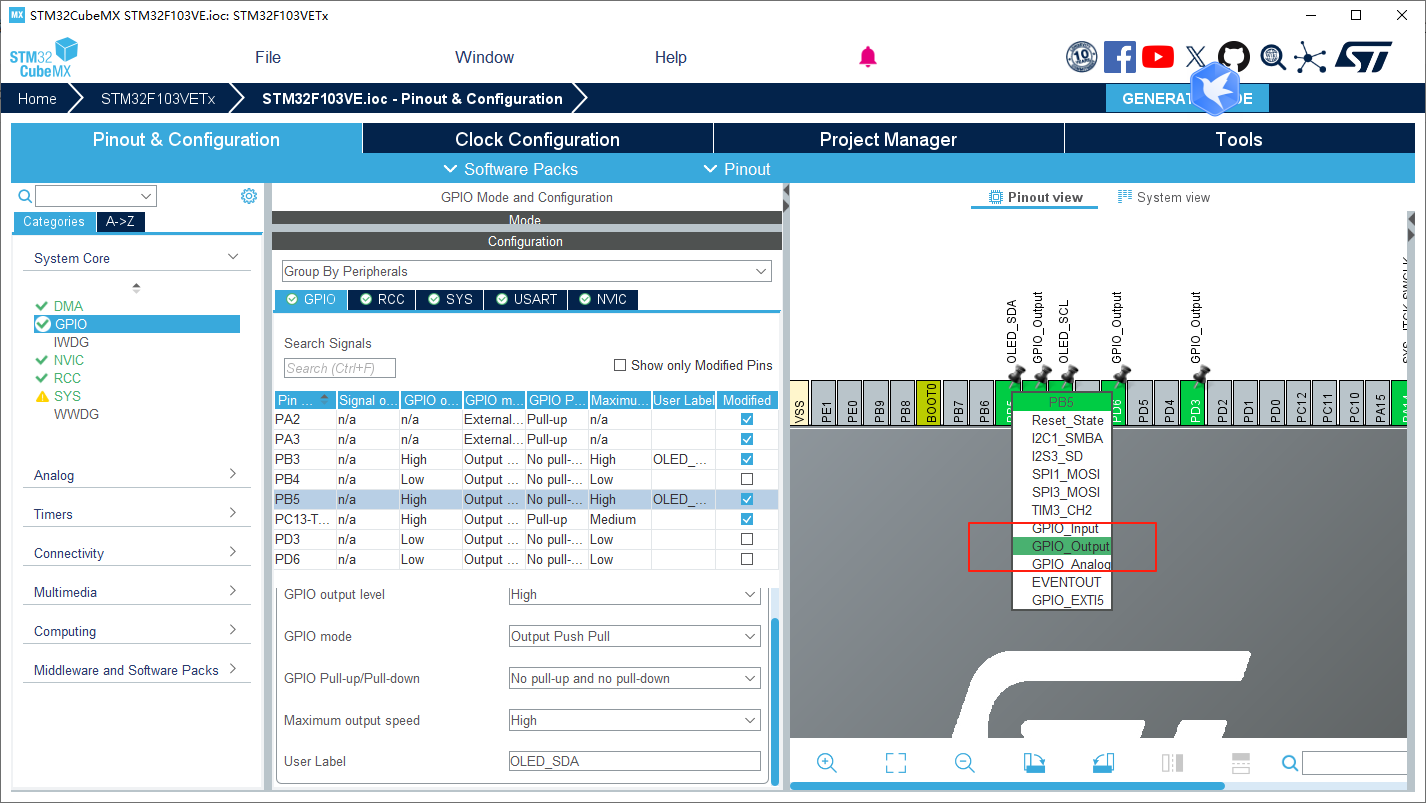

在cube MX软件中进行GPIO口的配置，如下所示：

可见PB3，PB5没有硬件IIC的驱动功能，这里我们只好使用模拟的IIC进行显示：

四：代码如下所示：

4.1 模拟IIC时序驱动程序如下所示：

/**********************************************
// IIC Write Command
**********************************************/
void Write_IIC_Command(unsigned char IIC_Command)
{
   Start_I2C();
   Wr_I2C(0x78);      //Slave address,SA0=0
   Wr_I2C(0x00);			//write command
   Wr_I2C(IIC_Command);
   Stop_I2C();
}
/**********************************************
// IIC Write Data
**********************************************/
void Write_IIC_Data(unsigned char IIC_Data)
{
   Start_I2C();
   Wr_I2C(0x78);			//D/C#=0; R/W#=0
   Wr_I2C(0x40);			//write data
   Wr_I2C(IIC_Data);
   Stop_I2C();
}
/**********************************************
// Write OLED
**********************************************/
void OLED_WR_Byte(unsigned dat,unsigned cmd)
{
	if(cmd) Write_IIC_Data(dat);
  else    Write_IIC_Command(dat);
}

/**********************************************
// Write OLED
**********************************************/
void OLED_WR_MutiByte(unsigned char *Pdata,unsigned char Num)
{
    ;//HAL_I2C_Mem_Write(&hi2c1,0x78,0x40,I2C_MEMADD_SIZE_8BIT,Pdata,Num,100);
	for (u32 i = 0; i < Num; i++)
	{
		Write_IIC_Data(Pdata[i]);
	}
}

使用硬件驱动代码如下：

extern I2C_HandleTypeDef hi2c1;
/***********************************************************************************************
  * @brief   static unsigned char OLED_send_byteS(unsigned char *data, unsigned char length)
  * @param    data:输入的数据  length：长度值，使用硬件IIC底层驱动函数
  * @retval  无
  * @author  聪聪哥哥
  * @version　V1.1.0
  * @date     25-5-2025
*************************************************************************************************/
static unsigned char OLED_send_byteS(unsigned char *data, unsigned char length)
{
	if (HAL_I2C_Master_Transmit(&hi2c1, 0x78, data, length, 2) != HAL_OK)
	{
		return 0;
	}
	return 1;
}

/***********************************************************************************************
  * @brief   static void I2C_WriteByte(uint8_t addr, uint8_t value)
  * @param    addr：IIC模块的地址，value :写入的数据
  * @retval  无
  * @author  聪聪哥哥
  * @version　V1.1.0
  * @date     25-5-2025
*************************************************************************************************/
static void I2C_WriteByte(uint8_t addr, uint8_t value)
{
	unsigned char dta[2] = {0};
	dta[0] = addr;
	dta[1] = value;
	OLED_send_byteS(dta, 2);
}
/***********************************************************************************************
  * @brief   void WriteCmd(unsigned char I2C_Command)
  * @param    I2C_Command ： IIC的命令
  * @retval  无
  * @author  聪聪哥哥
  * @version　V1.1.0
  * @date     25-5-2025
*************************************************************************************************/
void WriteCmd(unsigned char I2C_Command)
{
	I2C_WriteByte(0x00, I2C_Command);
}
/***********************************************************************************************
  * @brief   void WriteDat(unsigned char I2C_Data)
  * @param    I2C_Data ： IIC的数据
  * @retval  无
  * @author  聪聪哥哥
  * @version　V1.1.0
  * @date     25-5-2025
*************************************************************************************************/
void WriteDat(unsigned char I2C_Data)//写数据
{
	I2C_WriteByte(0x40, I2C_Data);
}

4.2 OLED的初始化部分：

/********************************************************************
* OLED初始化
* 为OLED正常工作做准备
********************************************************************/
void OLED_Init(void)
{
	OLED_WR_Byte(0xAE,OLED_CMD);//--display off
	OLED_WR_Byte(0x00,OLED_CMD);//---set low column address
	OLED_WR_Byte(0x10,OLED_CMD);//---set high column address
	OLED_WR_Byte(0x40,OLED_CMD);//--set start line address
	OLED_WR_Byte(0xB0,OLED_CMD);//--set page address
	OLED_WR_Byte(0x81,OLED_CMD); // contract control
	OLED_WR_Byte(0xFF,OLED_CMD);//--128
	OLED_WR_Byte(0xA1,OLED_CMD);//set segment remap
	OLED_WR_Byte(0xA6,OLED_CMD);//--normal / reverse
	OLED_WR_Byte(0xA8,OLED_CMD);//--set multiplex ratio(1 to 64)
	OLED_WR_Byte(0x3F,OLED_CMD);//--1/32 duty
	OLED_WR_Byte(0xC8,OLED_CMD);//Com scan direction
	OLED_WR_Byte(0xD3,OLED_CMD);//-set display offset
	OLED_WR_Byte(0x00,OLED_CMD);//
	OLED_WR_Byte(0xD5,OLED_CMD);//set osc division
	OLED_WR_Byte(0x80,OLED_CMD);//
	OLED_WR_Byte(0xD8,OLED_CMD);//set area color mode off
	OLED_WR_Byte(0x05,OLED_CMD);//
	OLED_WR_Byte(0xD9,OLED_CMD);//Set Pre-Charge Period
	OLED_WR_Byte(0xF1,OLED_CMD);//
	OLED_WR_Byte(0xDA,OLED_CMD);//set com pin configuartion
	OLED_WR_Byte(0x12,OLED_CMD);//
	OLED_WR_Byte(0xDB,OLED_CMD);//set Vcomh
	OLED_WR_Byte(0x30,OLED_CMD);//
	OLED_WR_Byte(0x8D,OLED_CMD);//set charge pump enable
	OLED_WR_Byte(0x14,OLED_CMD);//
	OLED_WR_Byte(0xAF,OLED_CMD);//--turn on oled panel
}

4.3 OLED显示部分：

void OLED_INIT(void)
{
  OLED_Init();       //
  OLED_Clear();      //
  OLED_Display_On(); //
  OLED_ShowString(25, 6, "RY MCU ", 16,1);
}

void OLED_DisPlay(void)
{
  OLED_ShowString(25, 0, "RY MCU ", 16,0);
  OLED_ShowString(25, 2, "by:congcong", 16,0);
  OLED_ShowString(25, 4, "2025-8-19", 16,0);

  OLED_ShowNum(30, 6, Time6Second, 2, 16, 0);
}

五：实物验证：

后记：由于没有将模块的SCL和SDA引脚连接到硬件的IIC硬件， 所以使用的模拟IIC进行驱动，由于IIC的有着时序的要求，所以在软件模拟的时候不得不使用延时的方式，而这种延时和可能导致其他程序运行不正常，所以要是将OLED的驱动引脚连接到硬件的IIC接口就完美了。
