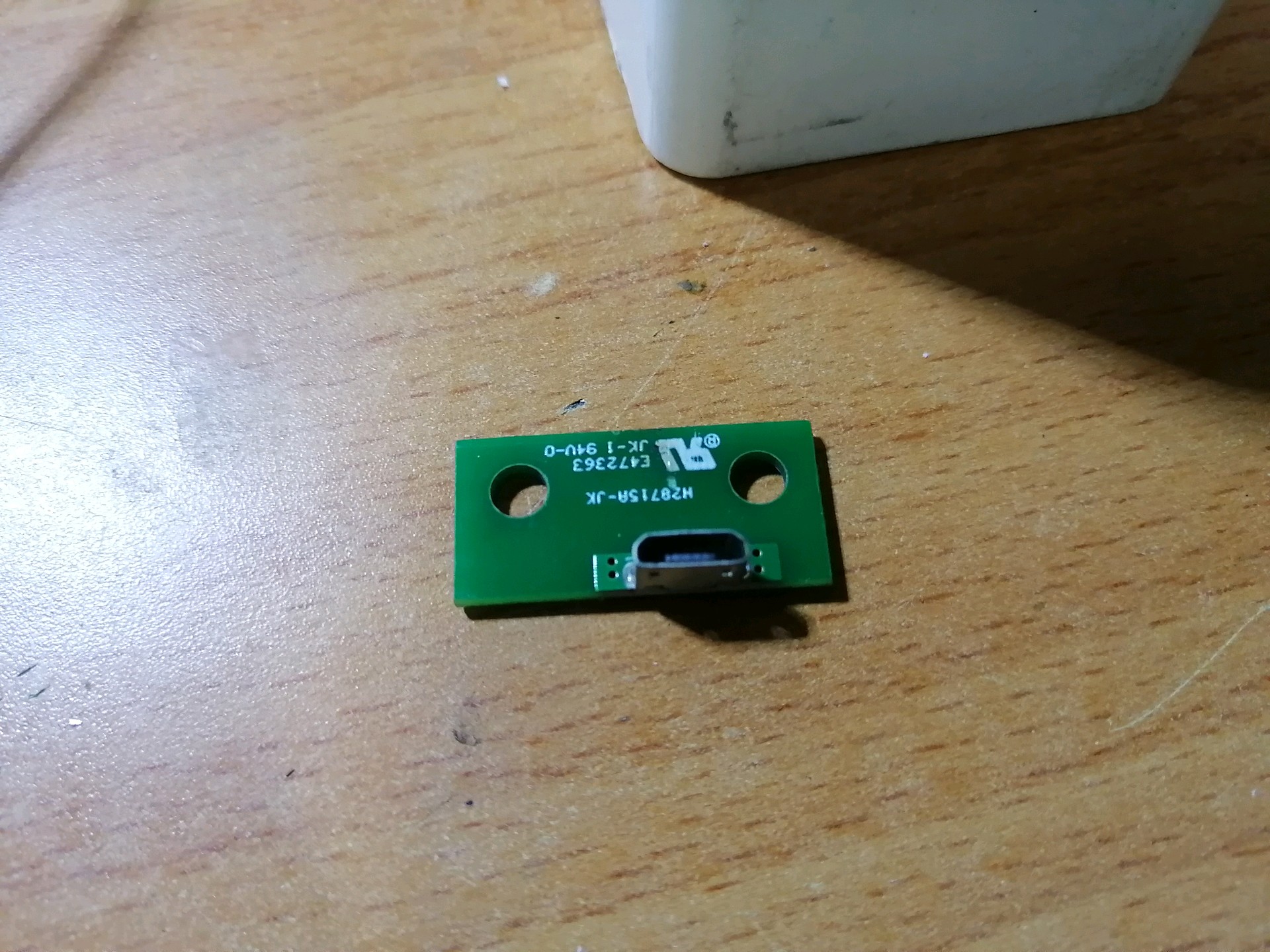

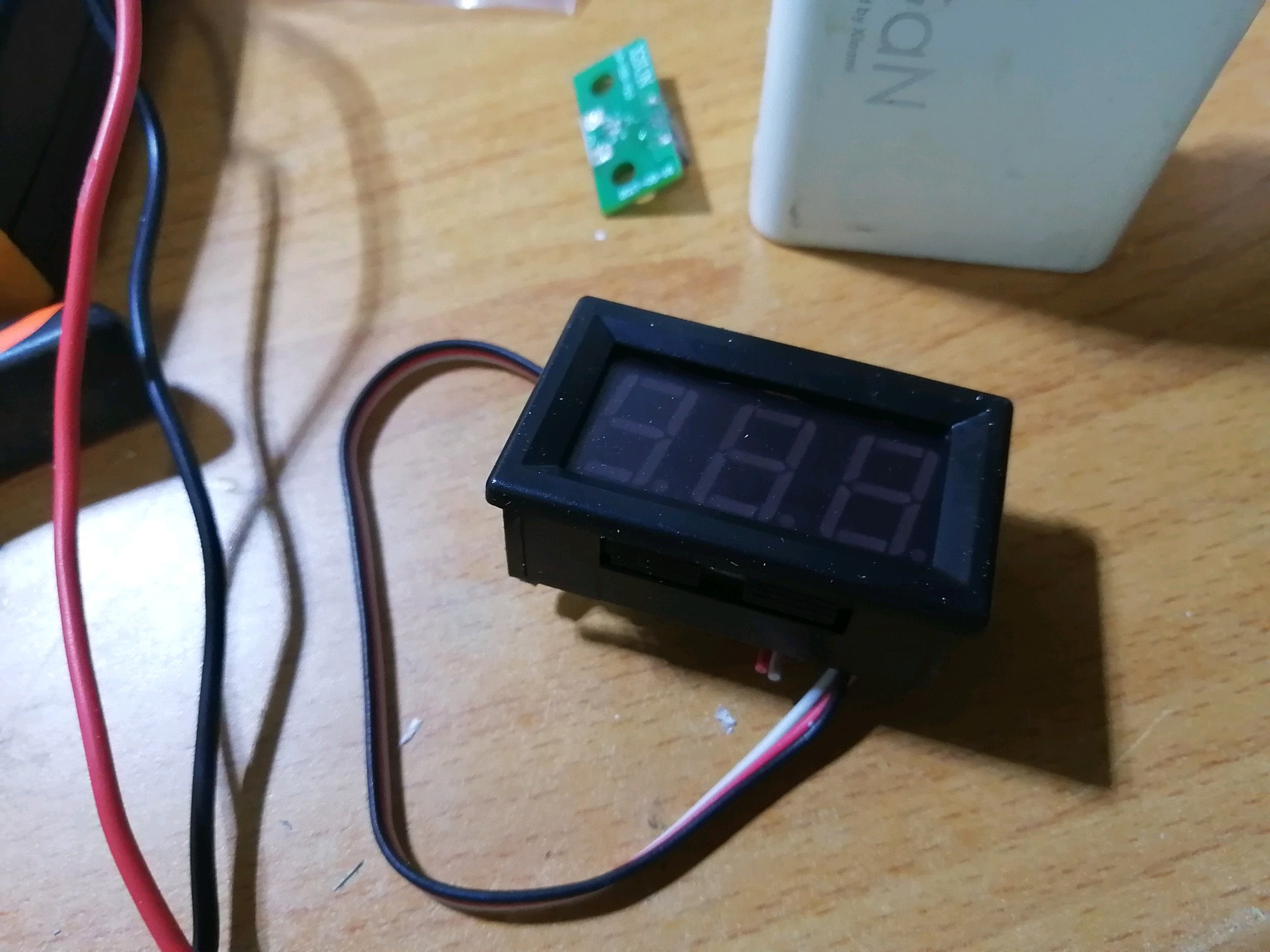

准备一个假充电器外壳，一个0-100V三线电压表，两个4mm香蕉插座，一个升压板，一个micro USB接口（推荐用typeC）。

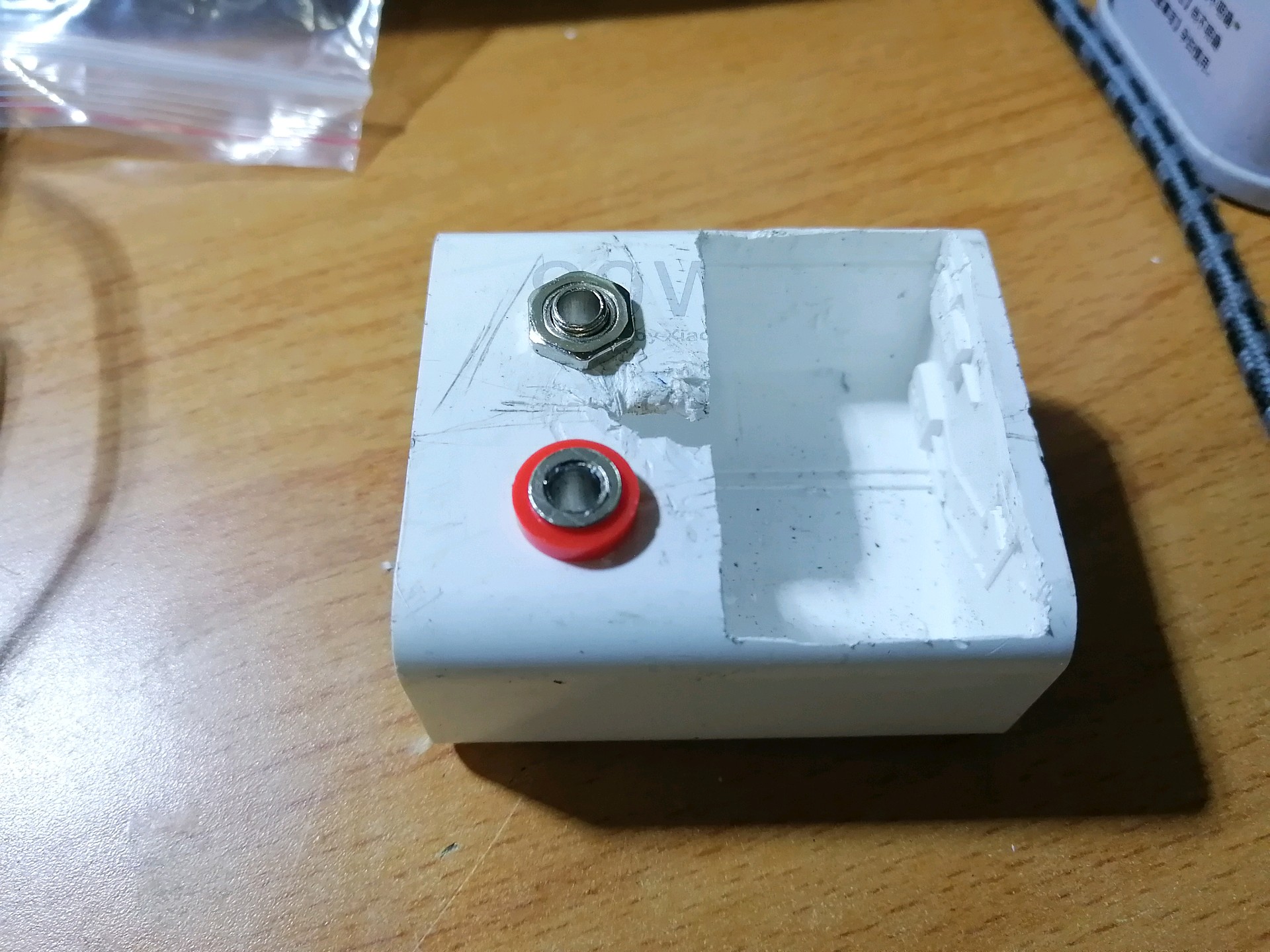

充电器外壳开孔

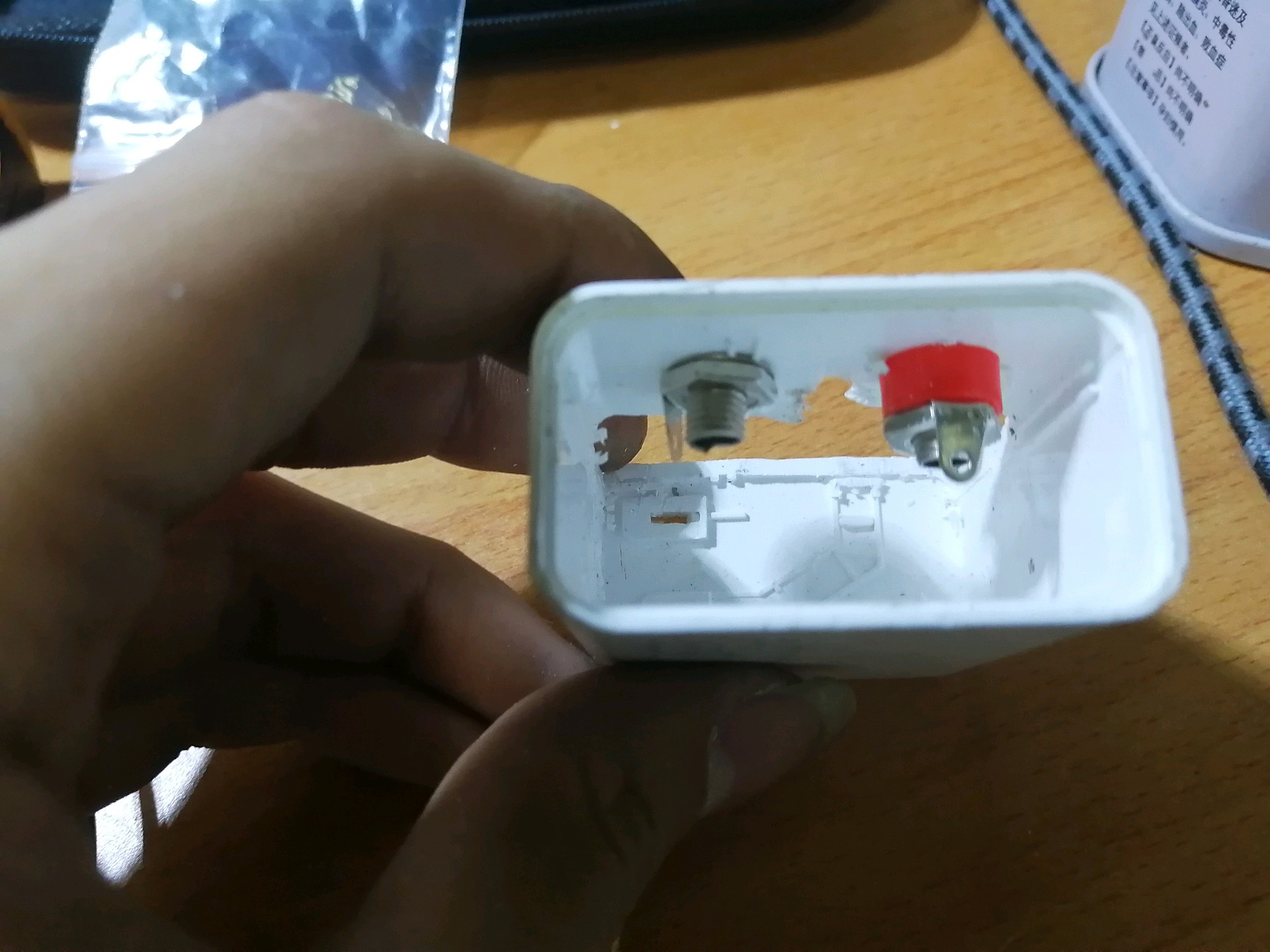

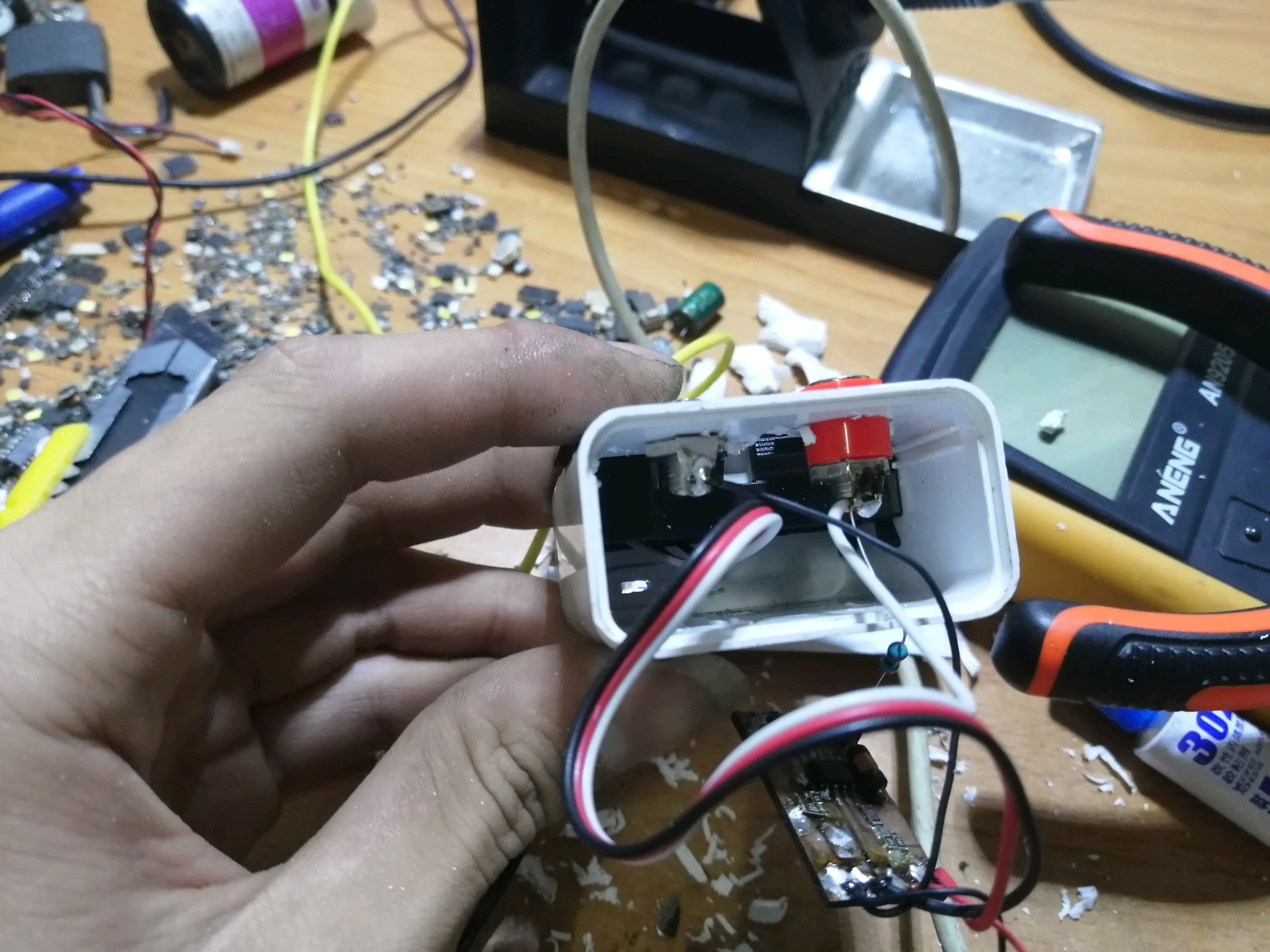

这里我顺便把香蕉插座按上去了。

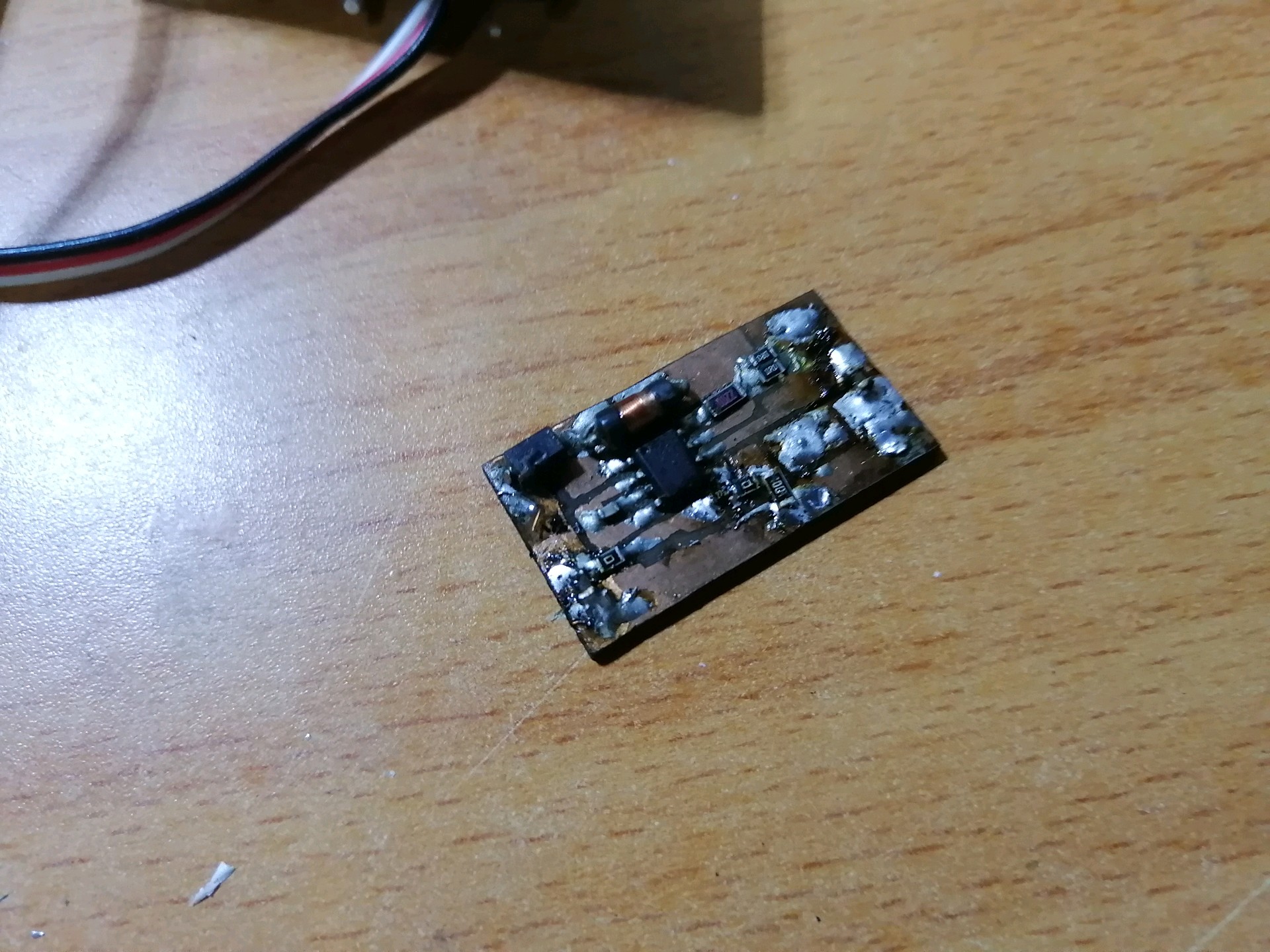

升压模块调整到所能输出的最大电压。我这个最大可以输出40V，芯片是MC34063，这里我调整35V输出，已经够用了。

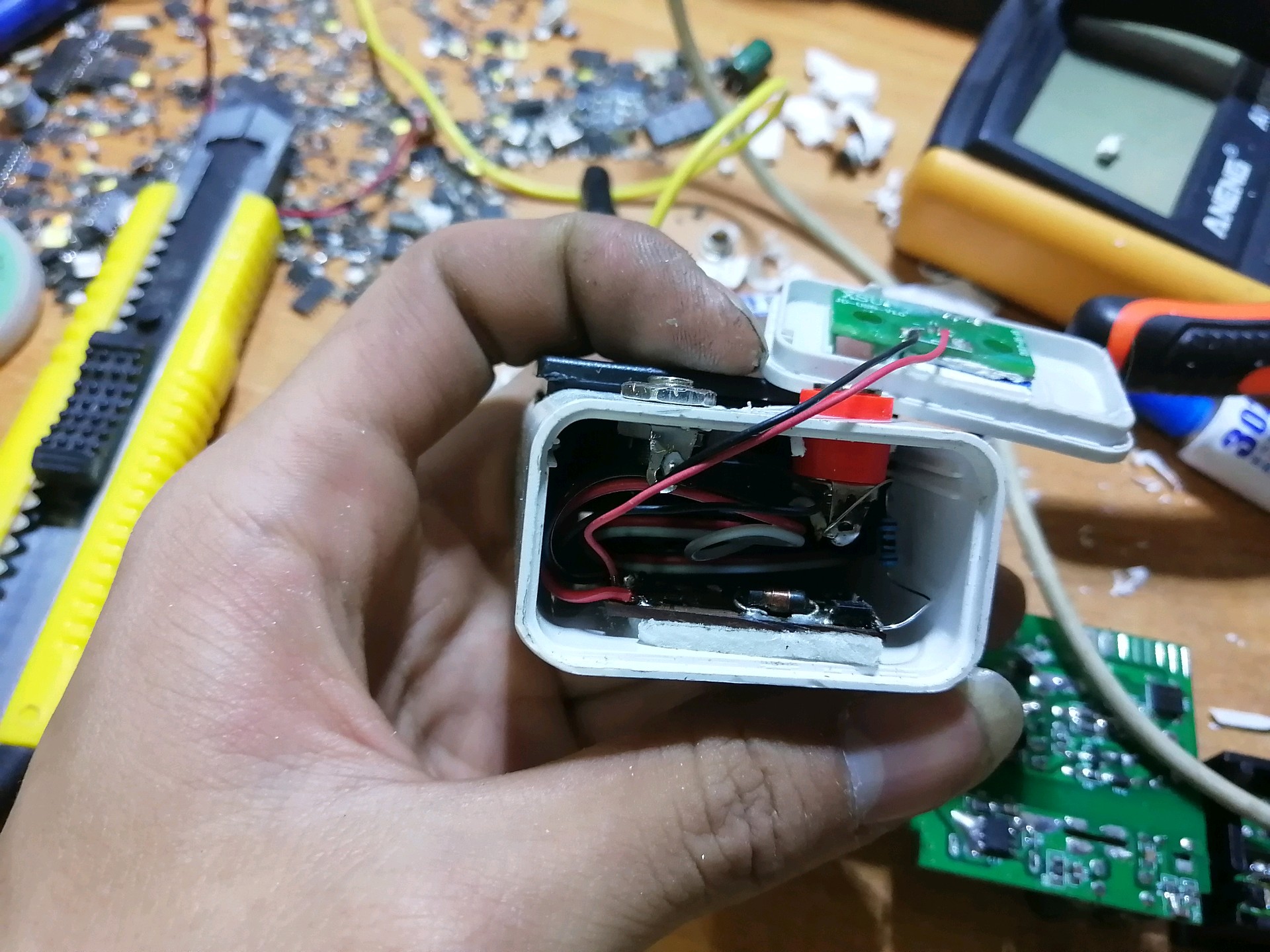

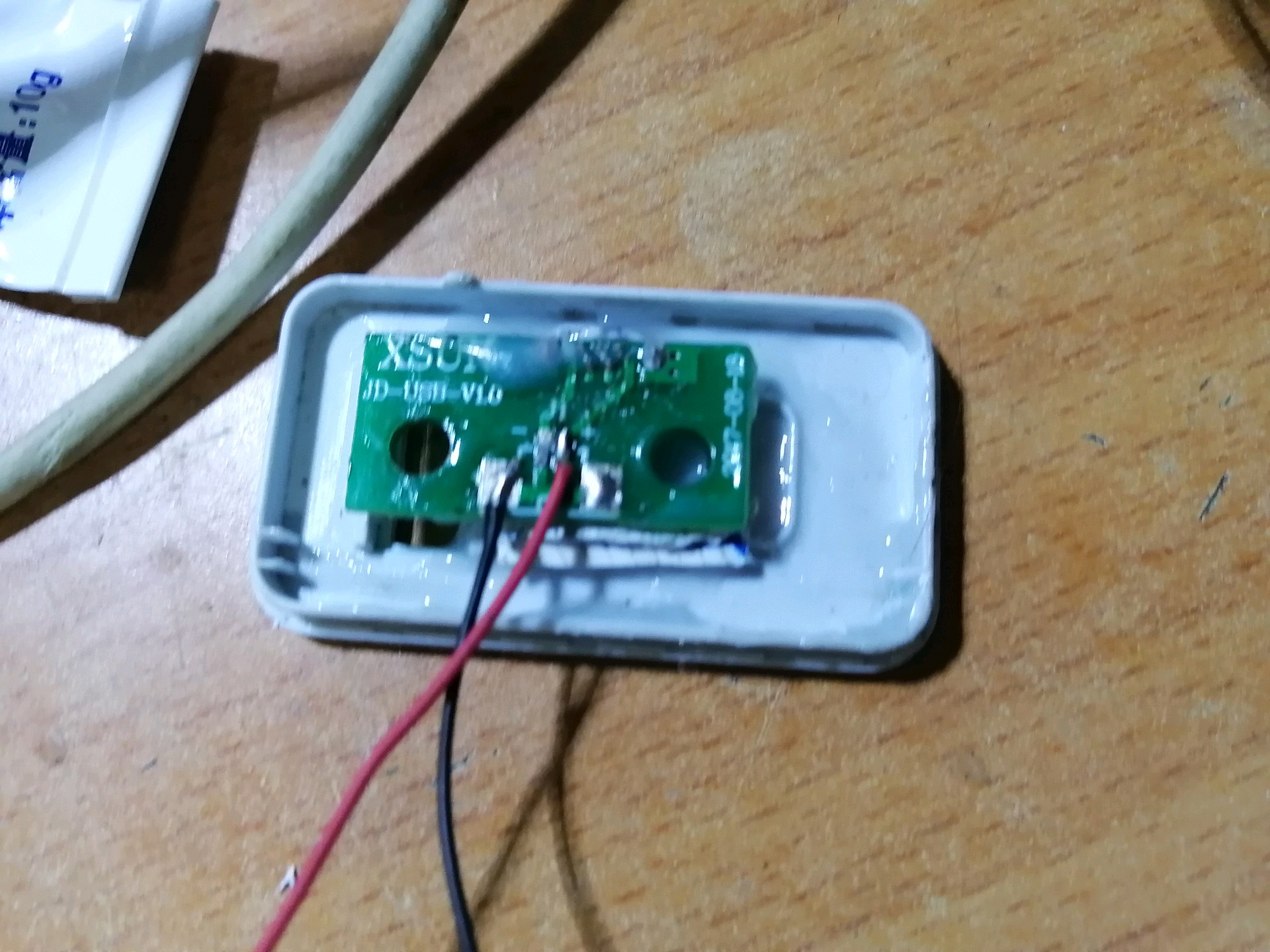

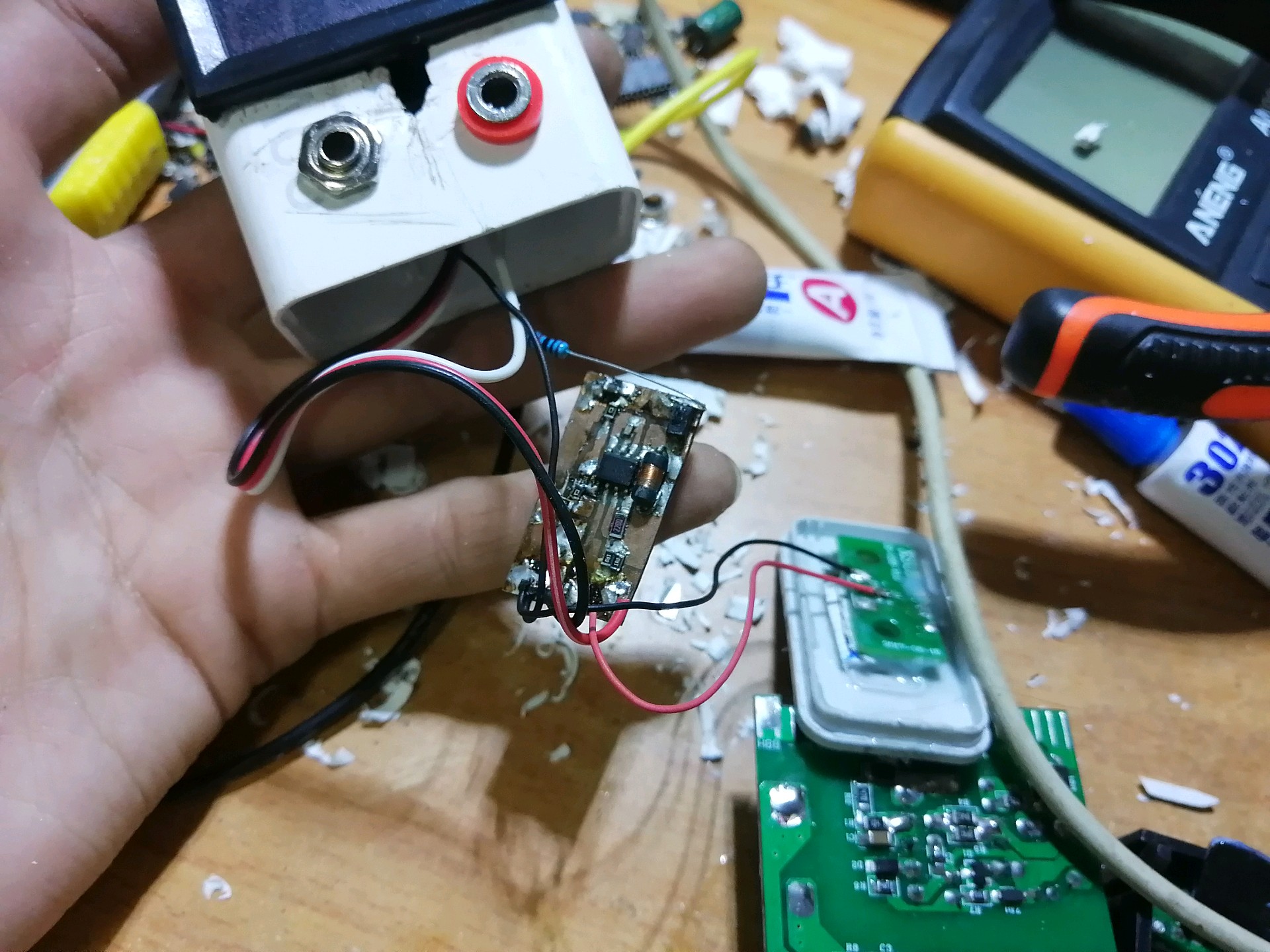

然后就是全部连接在一起，USB输入这里我用AB胶粘到盖子上。



注意升压板输出正极到输出插座正极之间需要串联一个10K电阻，电压表的电压采样输入线需要接输出插座正极上面。
然后把升压板用双面胶粘到充电器外壳内部。

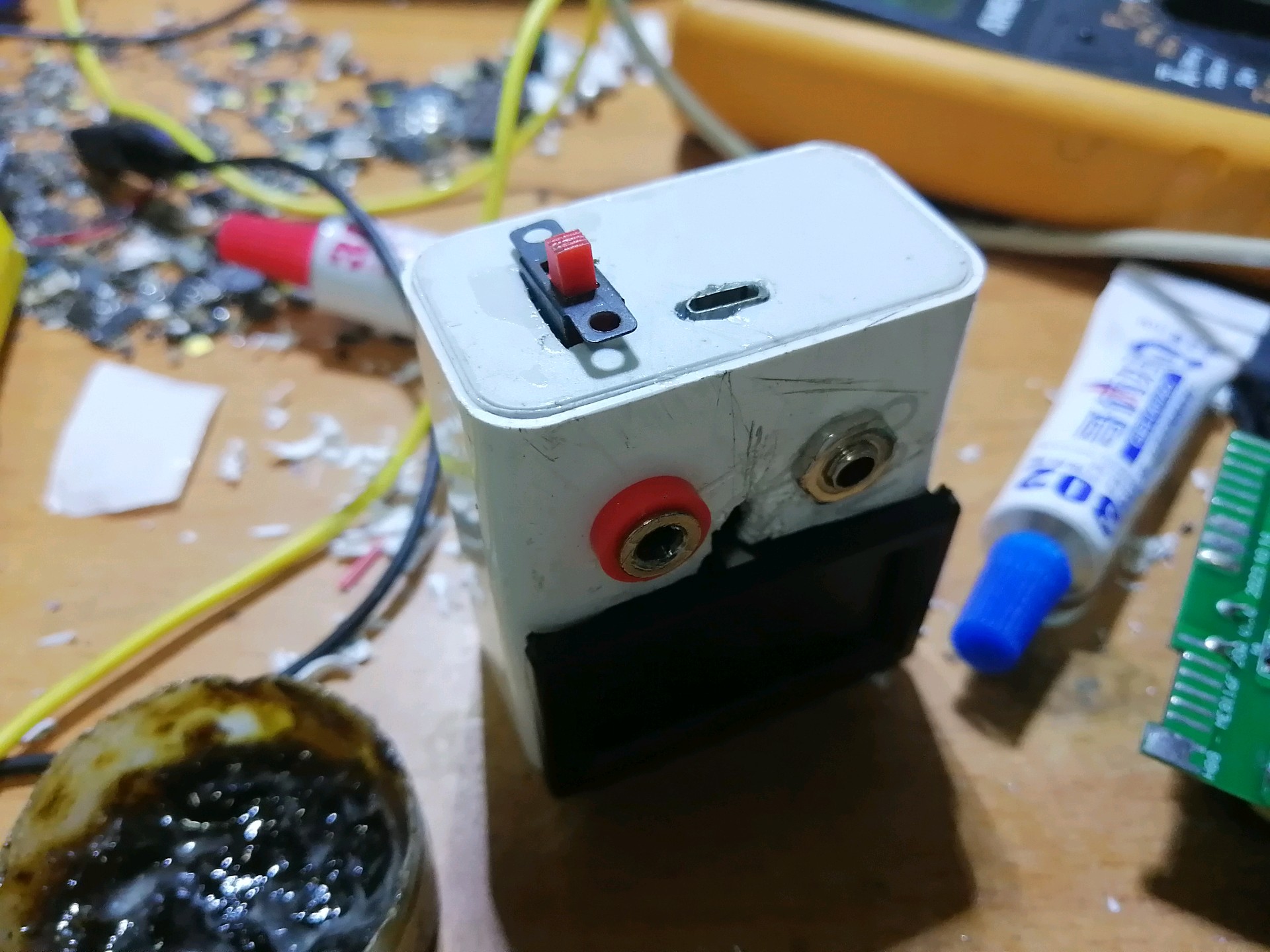

最后盖上盖子即可。这里我加了个开关，这样既可以测稳压管稳压值也可以当做迷你电压表使用。

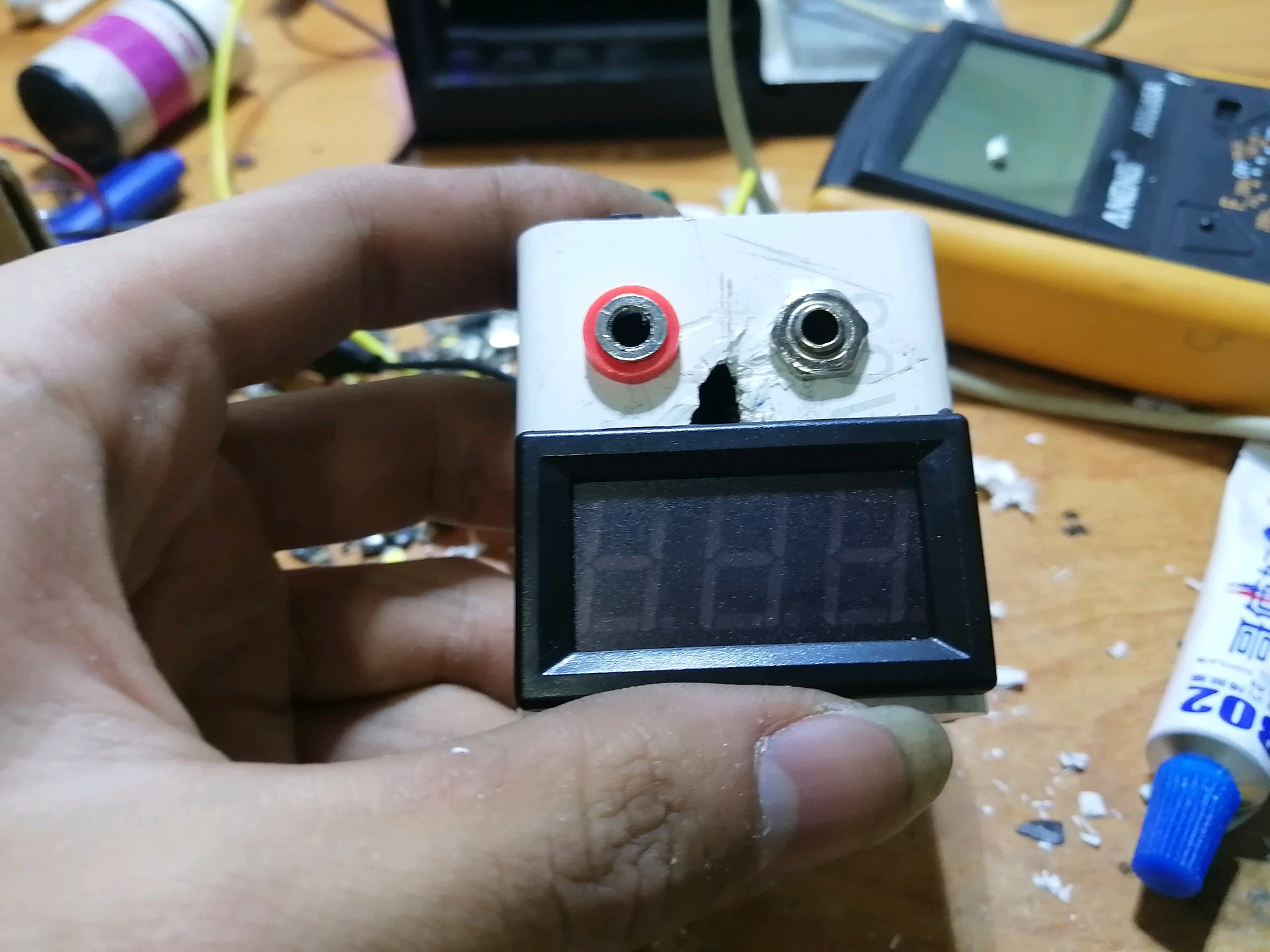

外观展示
功能展示测试视频/图片
待更新


电路原理图
待更新



后面有可能会改成当做电压表测量时可以实现5-100V无供电就可以直接测量电压功能。
