UCC28064是德州仪器（TI）推出的一款**两相交错临界模式（CRM）功率因数校正（PFC）控制器**，专为提升轻载效率和系统可靠性设计。以下是其核心功能及特点的综合介绍：

---

### 1. **自然交错™技术（Natural Interleaving™）**
- **双相180°交错控制**：通过两相电流的180°相位差抵消输入和输出的纹波电流，显著降低EMI滤波器尺寸和输出电容的纹波电流需求，同时优化热管理。
- **无主从模式**：两相均作为主通道运行，同步至相同频率，确保快速响应和强匹配性，适用于100W至800W的高功率应用（如电视、游戏设备、适配器等）。

---

### 2. **轻载效率优化功能**
- **相位管理**：当负载降至30%-10%时，关闭一相（如B相），仅单相工作，导通时间加倍以维持效率；负载低于15%时进入**突发模式（Burst Mode）**，停止开关并降低芯片功耗至500μA，支持软启动/软关断以减少音频噪声。
- **自适应电网检测**：根据输入电压（如欧洲或美国电网）自动调整相位关闭和突发模式的阈值，提升全球适用性。

---

### 3. **动态响应与补偿机制**
- **输入电压前馈补偿**：通过检测输入电压动态调整导通时间，抑制输入电压波动对输出的影响，改善瞬态响应。
- **非线性误差放大器**：当输出电压误差超过5%时，增大跨导增益，加速负载或输入变化的响应速度，同时避免启动时的非线性干扰。

---

### 4. **系统级保护与可靠性**
- **多重保护功能**：包括欠压锁定（UVLO）、过压保护（OVP）、过流保护（OCP）、热关断（TSD）、输出短路保护等，确保系统鲁棒性。
- **浪涌安全控制**：防止浪涌期间MOSFET误导通，消除输出整流器的反向恢复事件，提升安全性。

---

### 5. **关键参数与性能优势**
- **效率表现**：在300W电源中，轻载（如100W以下）效率显著优于前代产品（如UCC28063）；230V输入时待机功耗仅120mW，满足COC Tier2标准（≤150mW）。
- **封装与工作条件**：16引脚SOIC封装，支持-40°C至+125°C宽温范围，开关频率最高500kHz，供电电压14-21V。

---

### 6. **应用场景**
- **典型应用**：适用于高功率电源（如700W参考设计PMP21366）、LED电视、一体机PC、家庭音频系统等。
- **设计工具支持**：结合WEBENCH®电源设计器，可快速生成定制化方案。

---

### 与其他产品的对比优势
与同类产品（如安森美NCP1631、瑞萨R2A2011A等）相比，UCC28064整合了更多功能，包括输入前馈补偿、非线性误差放大器、两级过压保护等，且唯一支持突发模式的软开关控制，综合性能更优。

如需更详细的设计参数或应用案例，可参考TI官方数据手册或相关参考设计（如PMP21366）。

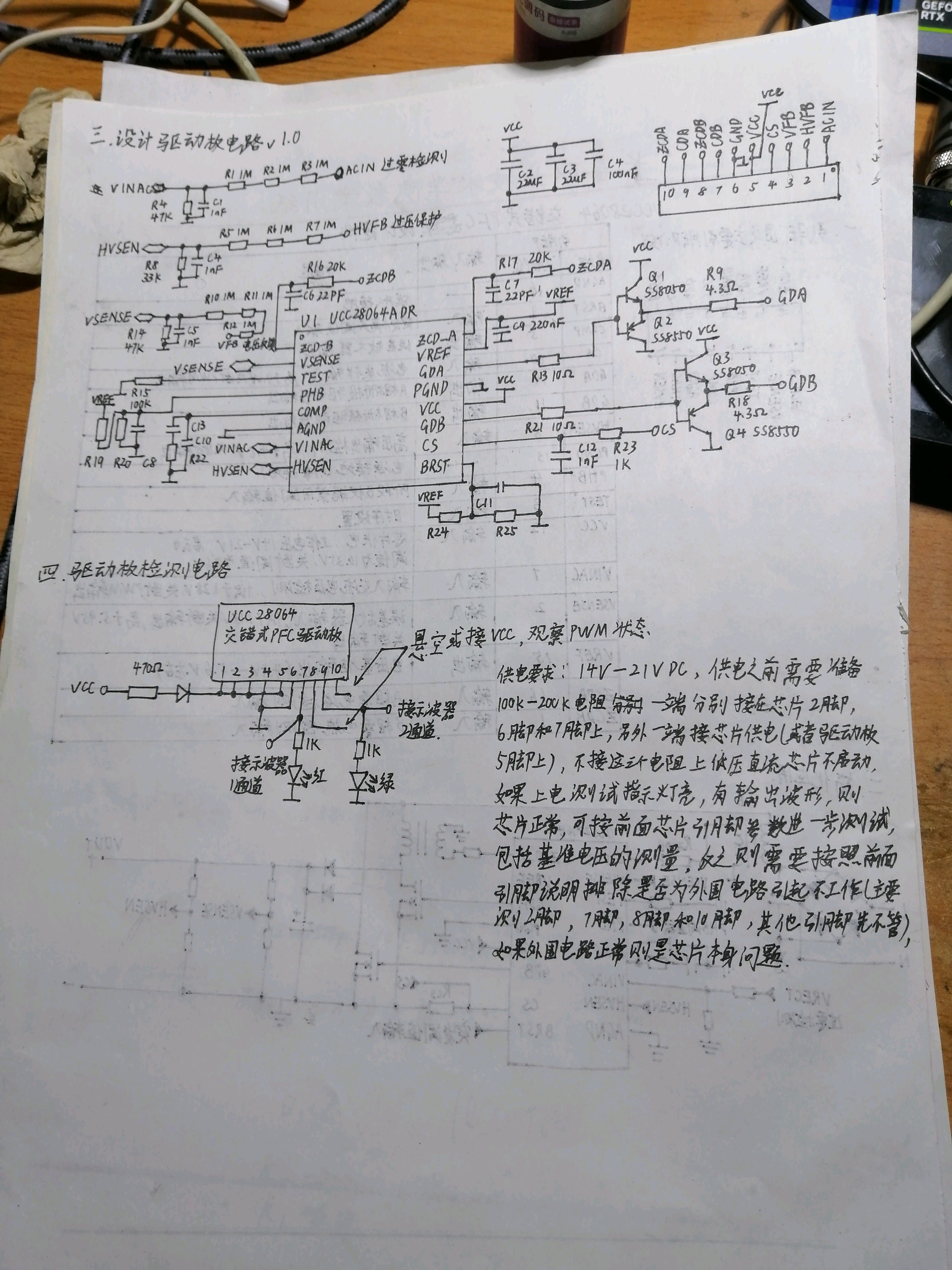

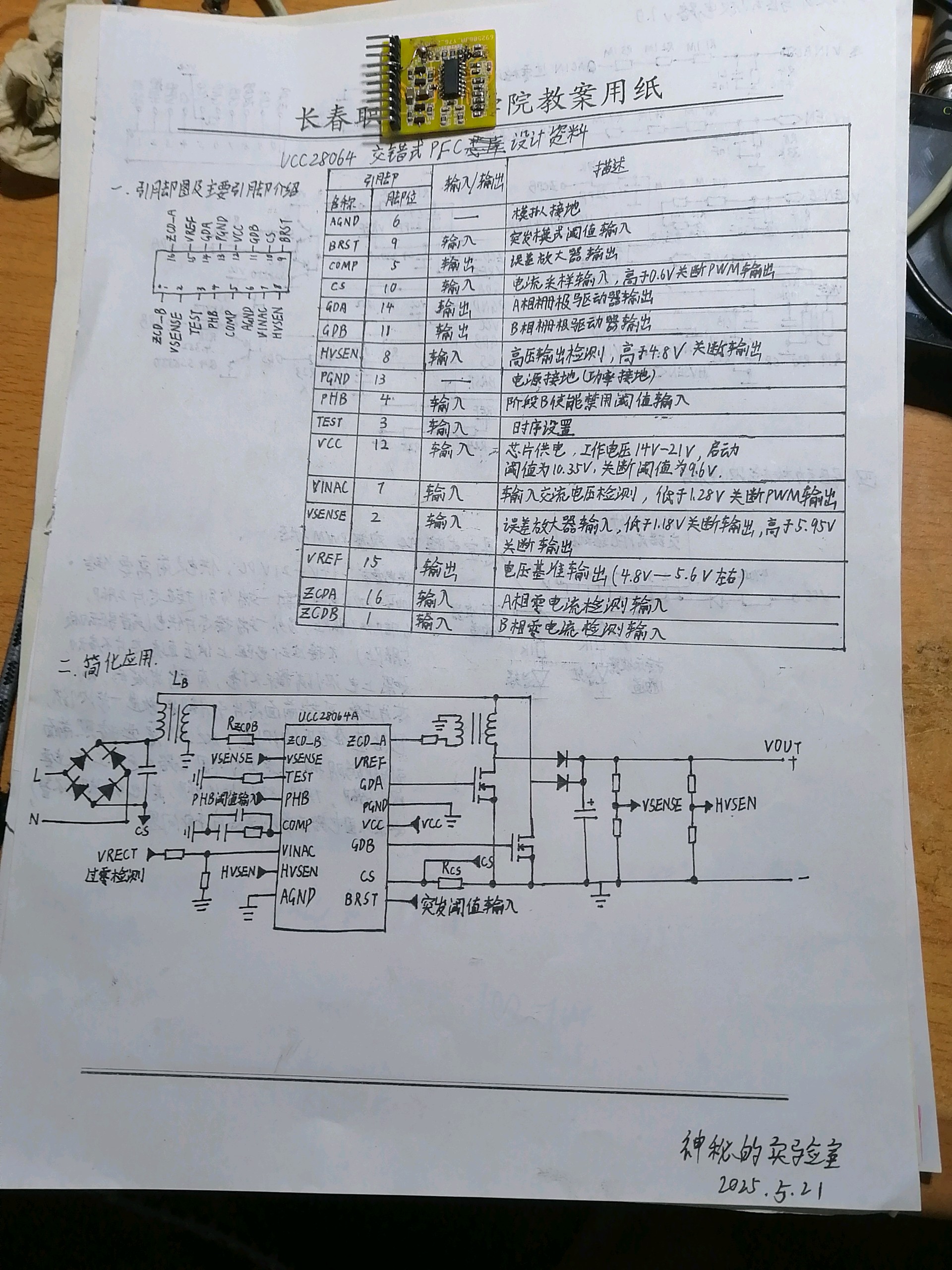

下面是我根据手册设计的交错式PFC驱动板总结的全部资料


上面包含了芯片引脚定义，主要功能触发阈值，以及典型应用等。

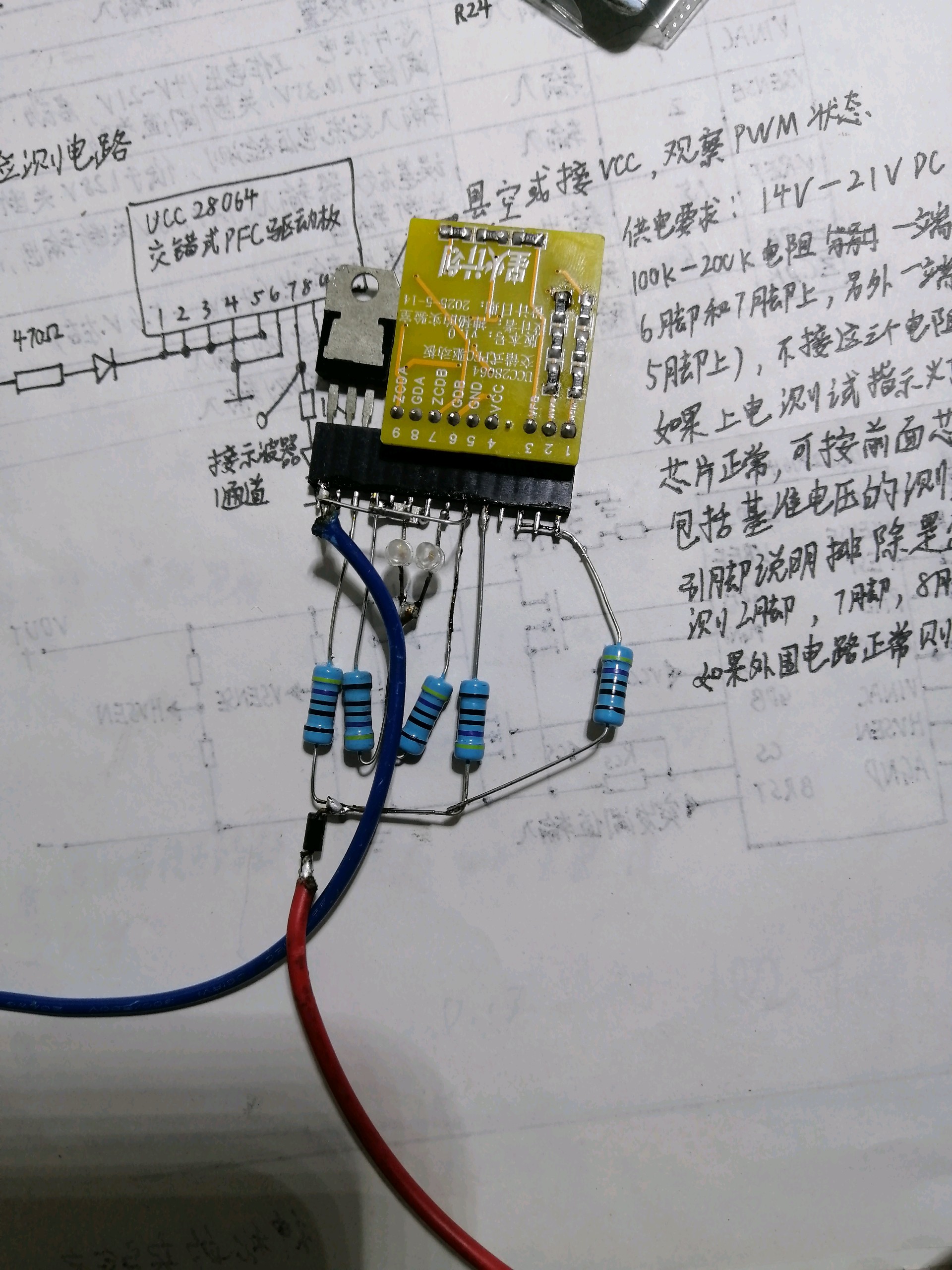

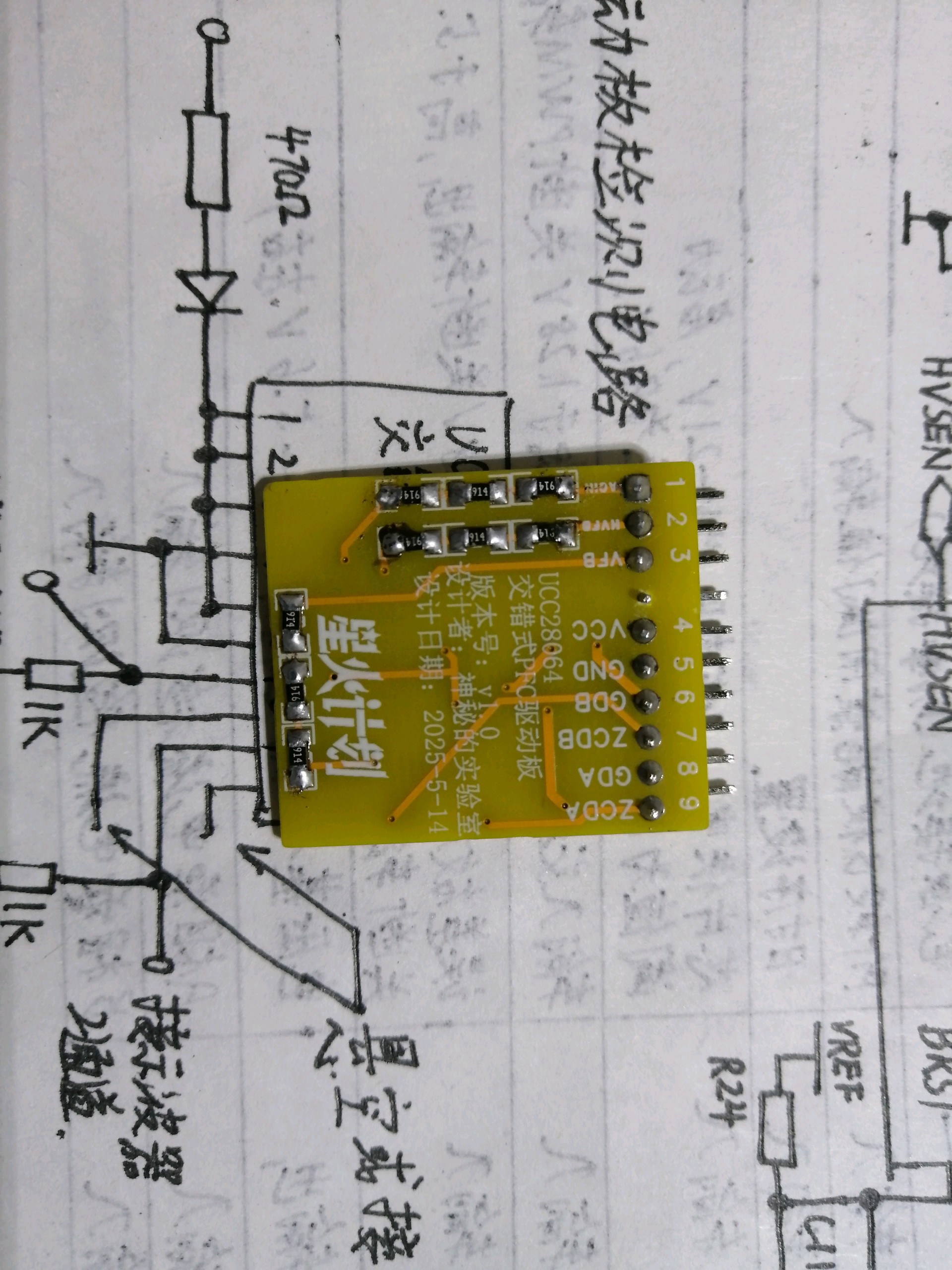

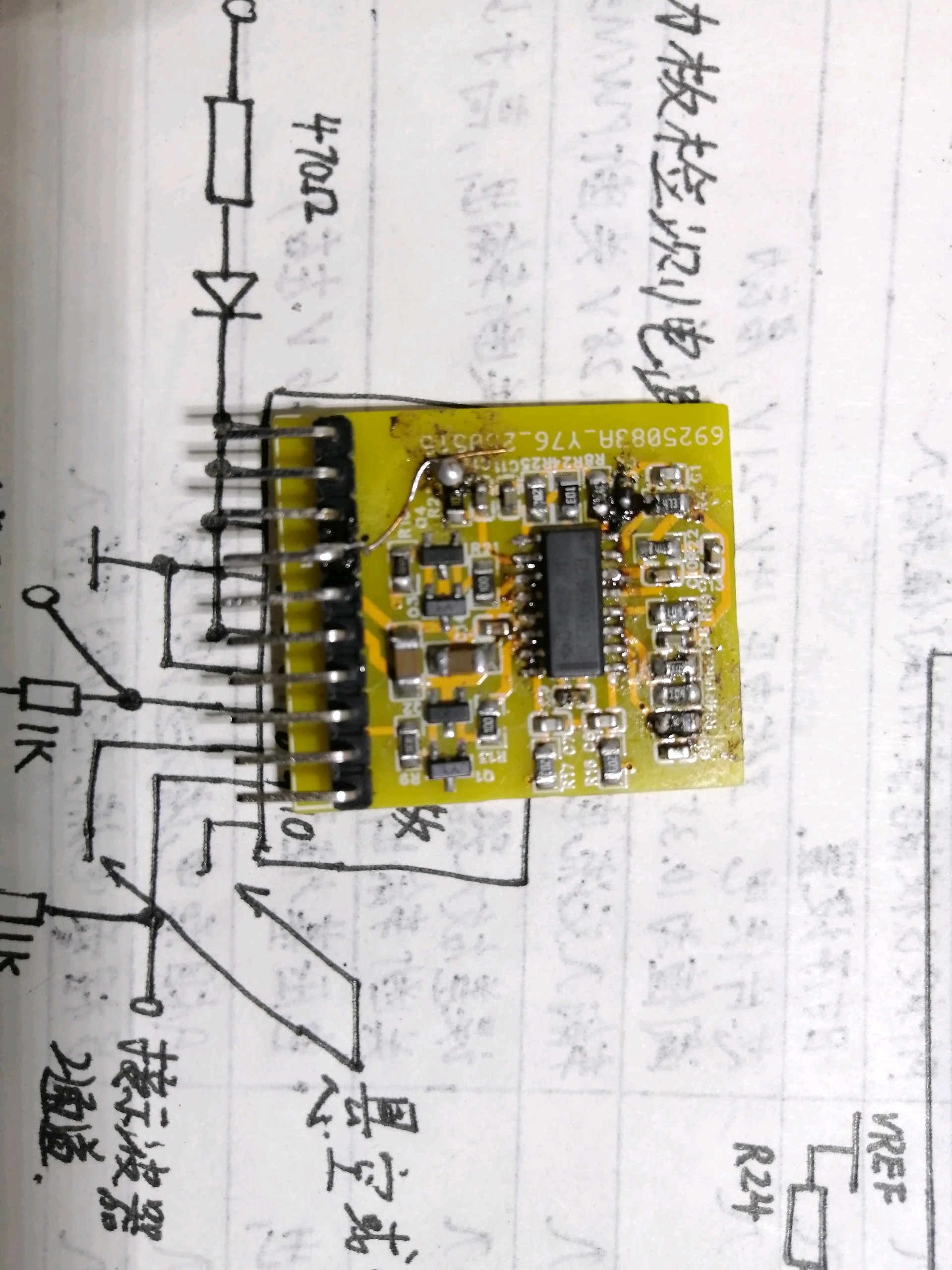

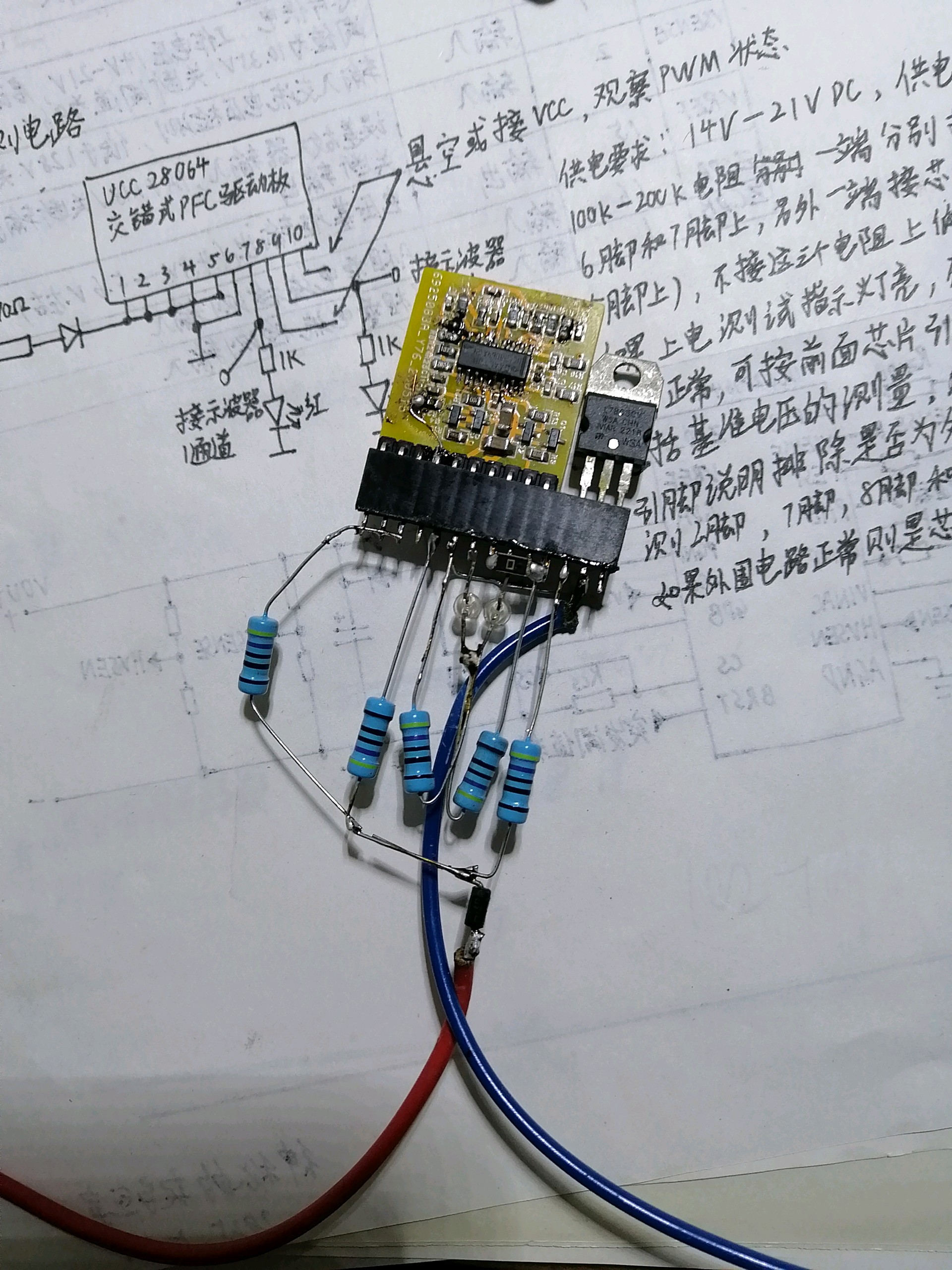

下面是我自己设计的驱动板成品以及测试电路



好消息是驱动板测试通过，坏消息是电流检测引脚没有引出，只能打孔引出。
剩下的就是打板制作PFC电源了。
