孵蛋器故障维修报告


一、故障现象

孵蛋器在一个月黑风高的晚上突然报错，放声大叫，影响我睡眠，遂出门查看，见无法正常运行。于是乎先紧急转移蛋蛋们进水床。后续准备维修。


二、维修过程


第一步：初步检查

首先对孵蛋器进行外观检查，查看是否有明显的损坏或异常。未发现明显的物理损坏，但注意到报错提示与温度相关。


第二步：温度传感器排查

鉴于报错与温度相关，重点检查温度传感器。为了节省时间先买个备件。问问淘宝客服，emmm啥也不懂，技术没上班，靠自己了。通过万用表测量传感器的电阻值，查表判断温度传感器的型号。购买同型号的NTC温度传感器进行更换。


第三步：更换传感器后的测试

更换新的温度传感器后，重新通电测试。然而，故障现象并未消失，孵蛋器依然报错。这表明问题可能不出在温度传感器上。浪费了几块money。悲。


第四步：MCU检查

考虑到温度传感器更换后问题依旧，怀疑MCU（微控制单元）可能出现故障。MCU是孵蛋器的核心部件，负责控制和监测各项功能。


第五步：准备自行画板子

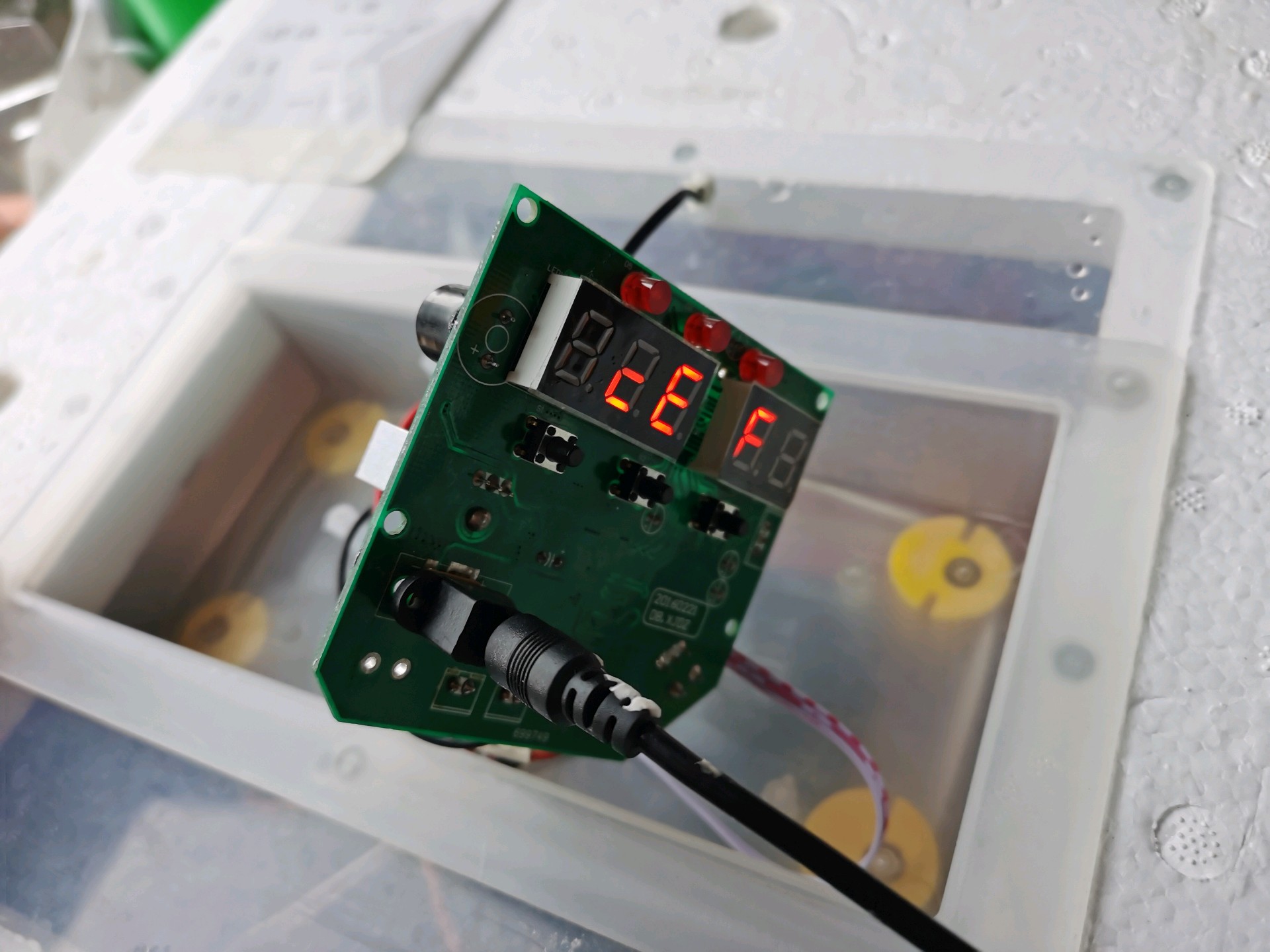

在准备自行设计并制作新的控制板时，对新板子进行反复的通电测试。在测试过程中，发现风扇的功能时好时坏，表现不稳定。


第六步：风扇问题排查

对风扇电路进行详细检查，包括风扇电机、驱动电路以及相关连接线路。在排查过程中，发现风扇的供电电压有时正常，有时偏低，导致风扇运行不稳定。跑外围电路检查，发现这风扇是上电就转，简单粗暴，无逻辑控制。于是做好修到发电厂的准备，向设备上游进行检查。


第七步：电源检查

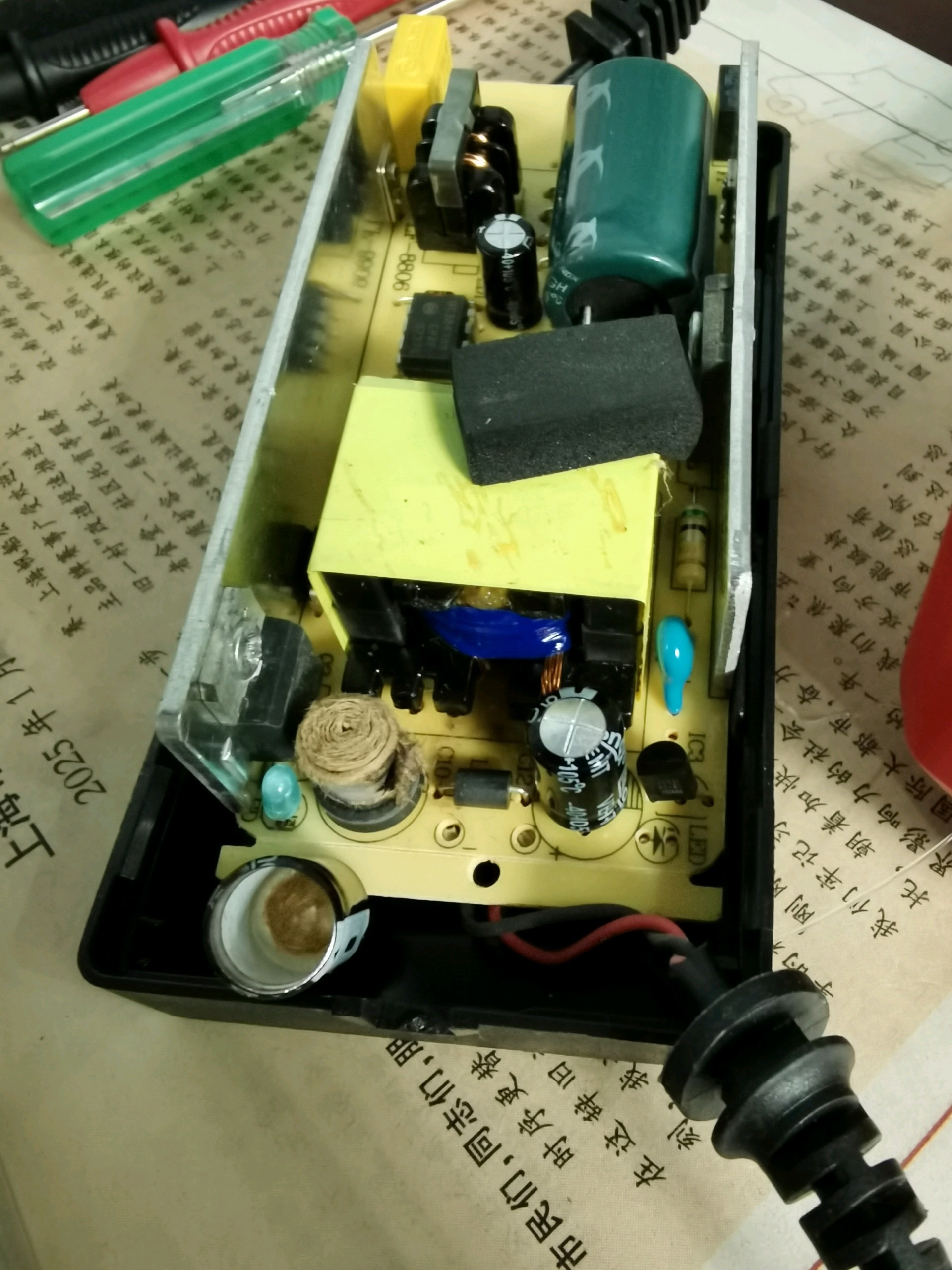

顺着风扇的供电线路向上排查，最终定位到电源部分。检查电源输出的滤波电容，发现其不仅有鼓包和漏液的现象，连脑门都飞了，表明滤波电容已经损坏。更换新的滤波电容后，电源输出恢复正常，风扇也能稳定运行。


第八步：全面测试

在更换滤波电容后，对孵蛋器进行全面的功能测试，包括温度控制、湿度控制、风扇运行、报警系统等。所有功能均恢复正常，故障彻底排除。


三、维修总结

本次孵蛋器故障维修过程较为复杂，涉及多个部件的排查和更换。最初从温度传感器入手，逐步排查到MCU，再到风扇和电源。通过细致的检查和测试，最终发现电源输出滤波电容损坏是导致故障的根本原因。在维修过程中，充分认识到各个部件之间的相互关联和影响，以及在排查故障时需要全面、系统地考虑问题。同时，也积累了宝贵的经验，为今后类似设备的维修提供了参考。

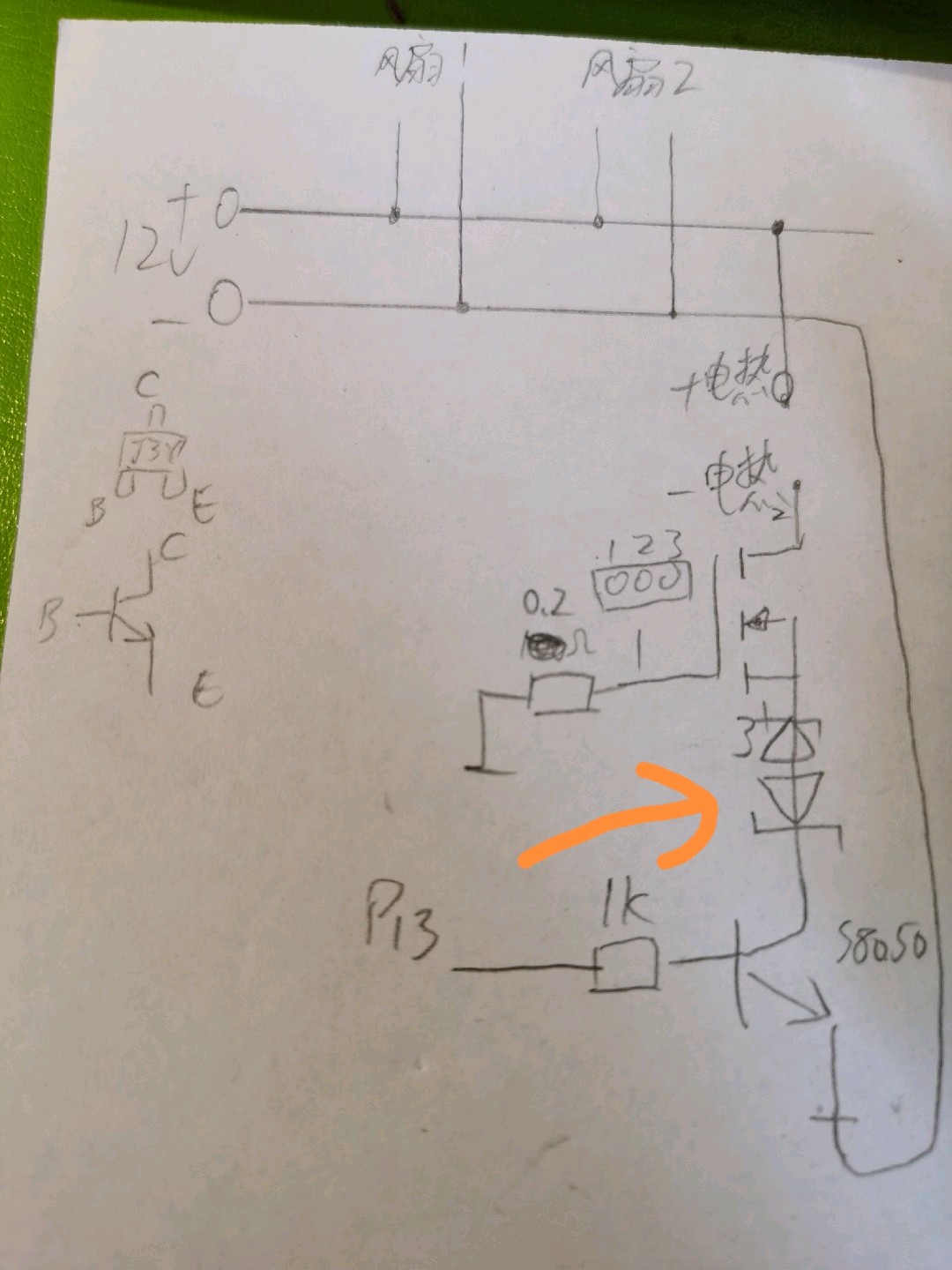

PS：图是手稿，仅做展示，电路图除风扇部分外未经验证，尤其是后面的控制部分其实错的离谱，同时也感谢给我指导的大家，谢谢！

四、预防措施

为避免类似故障再次发生，建议定期对孵蛋器进行维护和检查，特别是对关键部件如传感器、MCU和电源等进行状态监测。同时，确保使用环境的稳定性，避免因外部因素如电压波动等对设备造成损害。

修完了

放一只午睡帅狗，还梦见了羊蹄。
