不知道大家发现没有，由于手里使用的电子设备越来越多，于是需要的充电器也越来越多，尤其是便携式电子设备，所以常常需要弄一大堆充电头来给电子设备充电，有的设备也需要5V来供电。之前用电脑电源做过一个大功率的，不过体积太大了很多功能都不常用，所以又做了个小体积的，能够刚好满足日常需求。

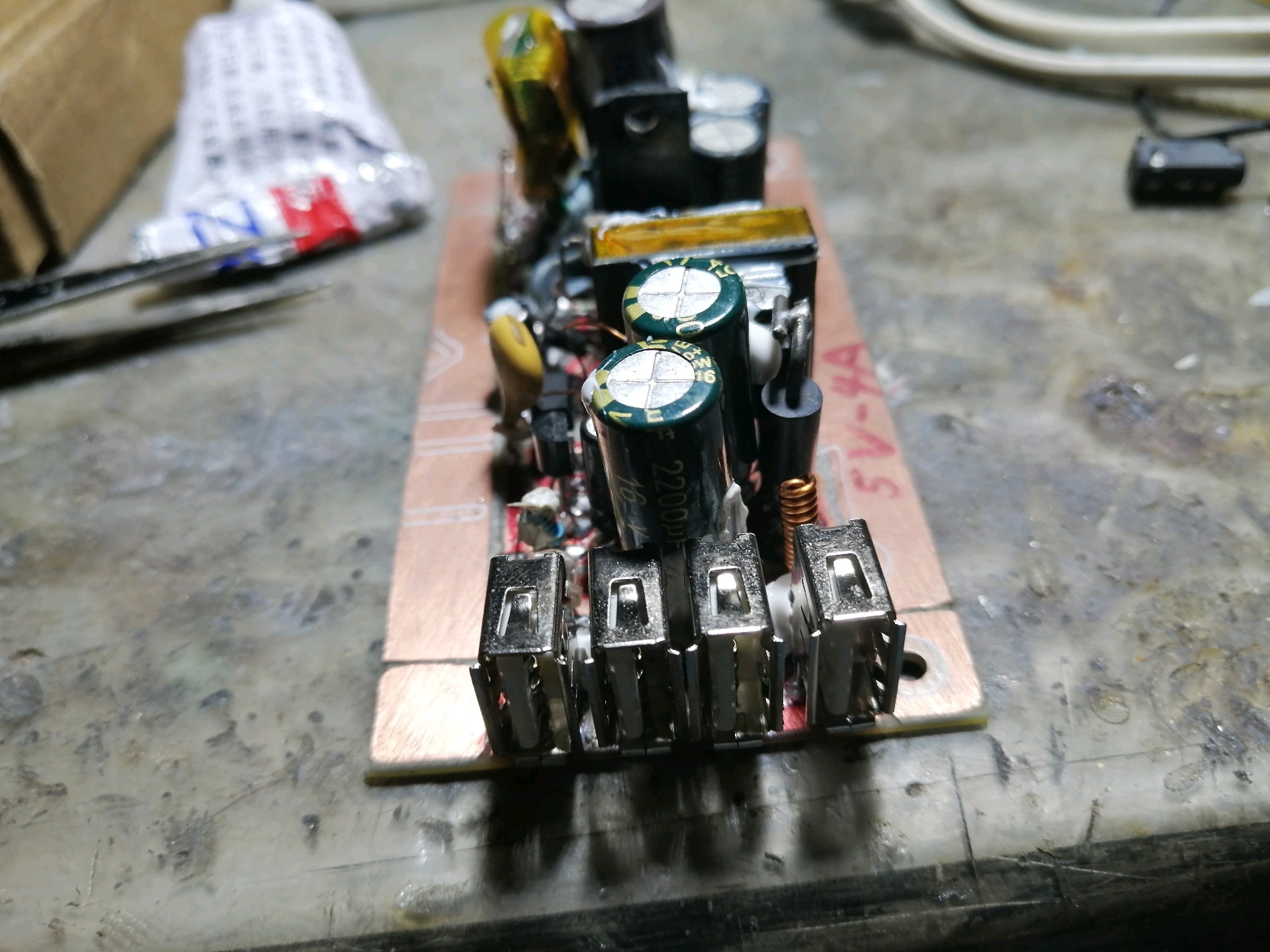

下面是成品展示

产品参数：

输入电压：AC220V50Hz

输出电压：5V

输出功率：20W

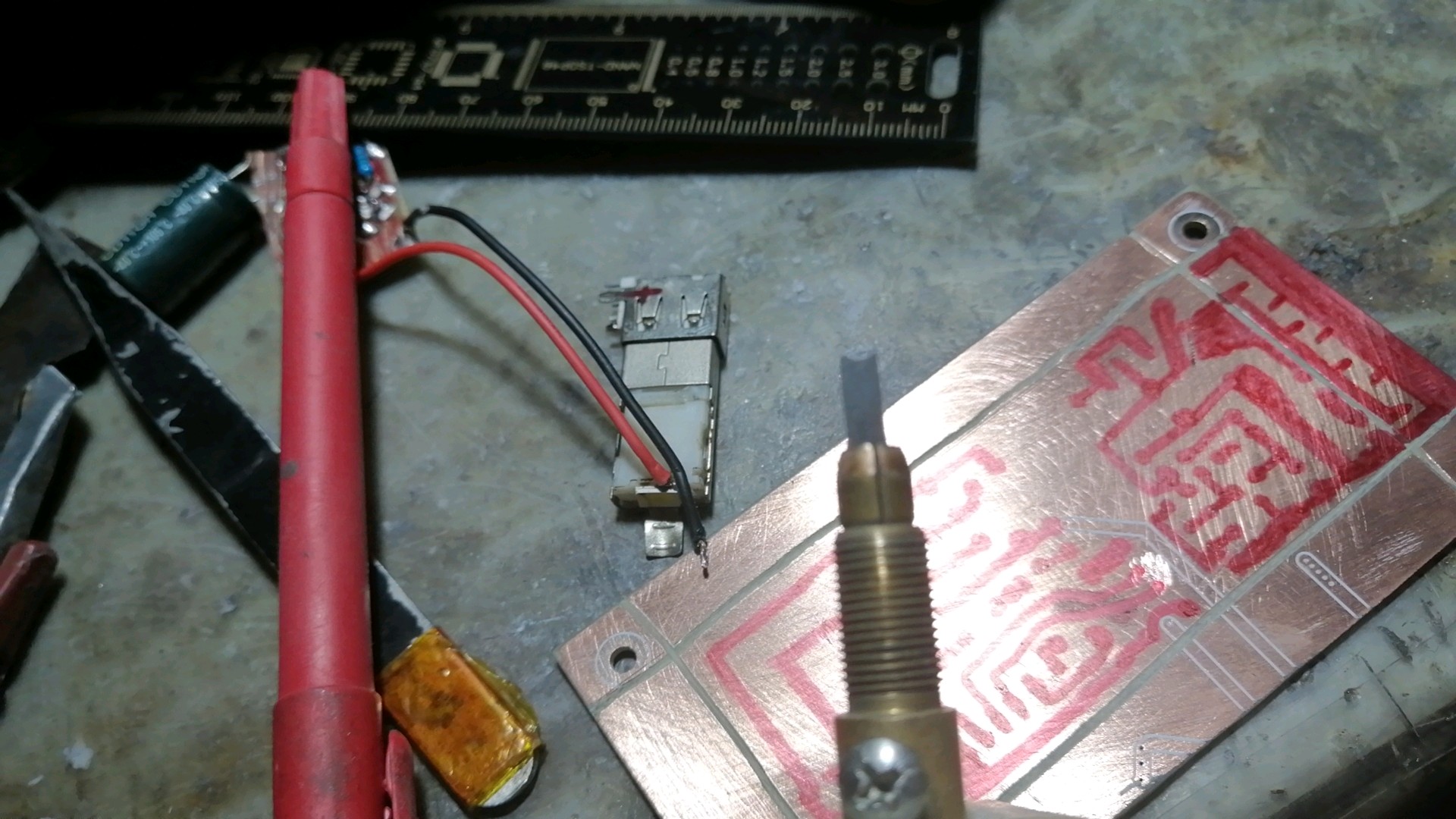

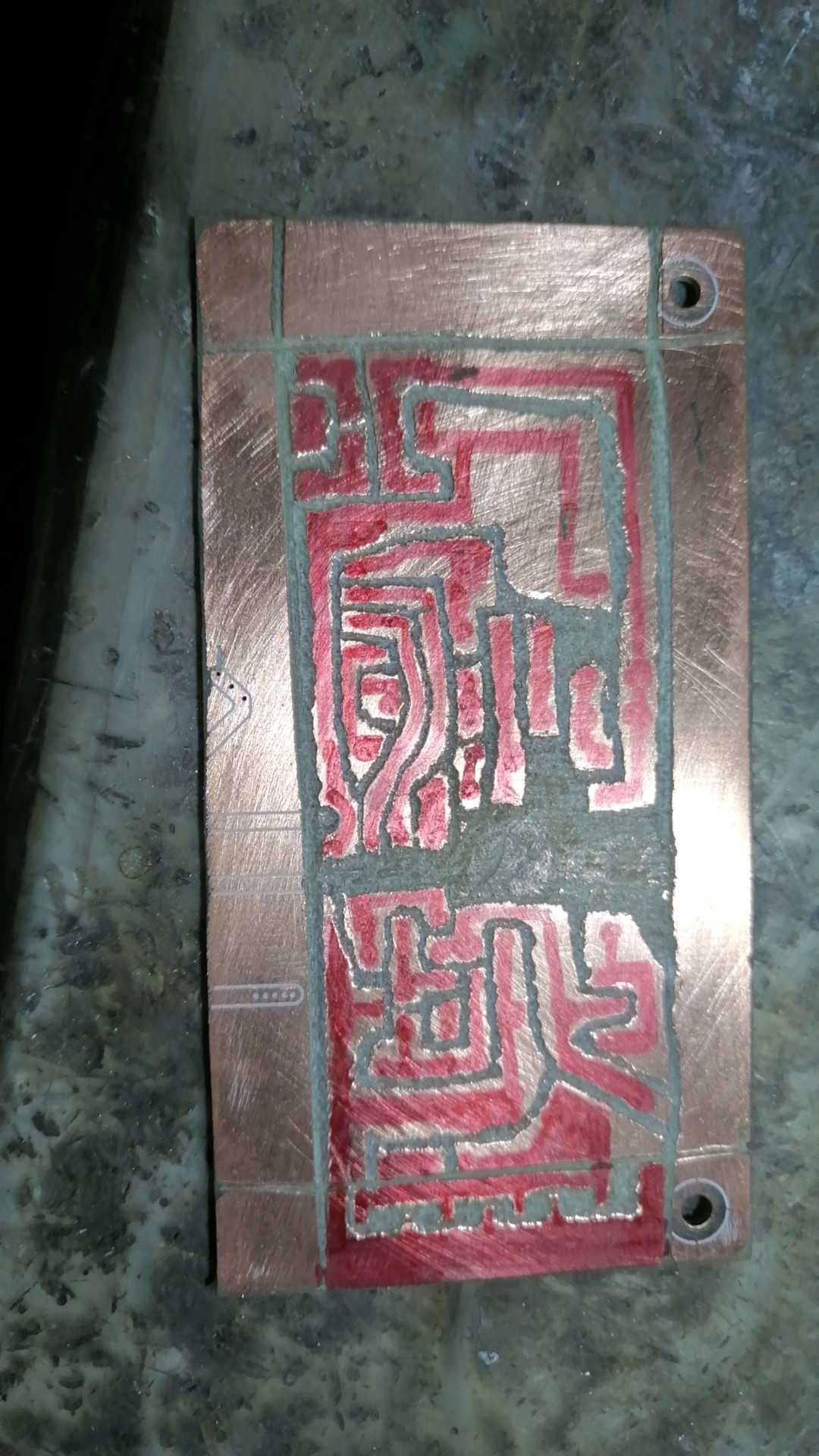

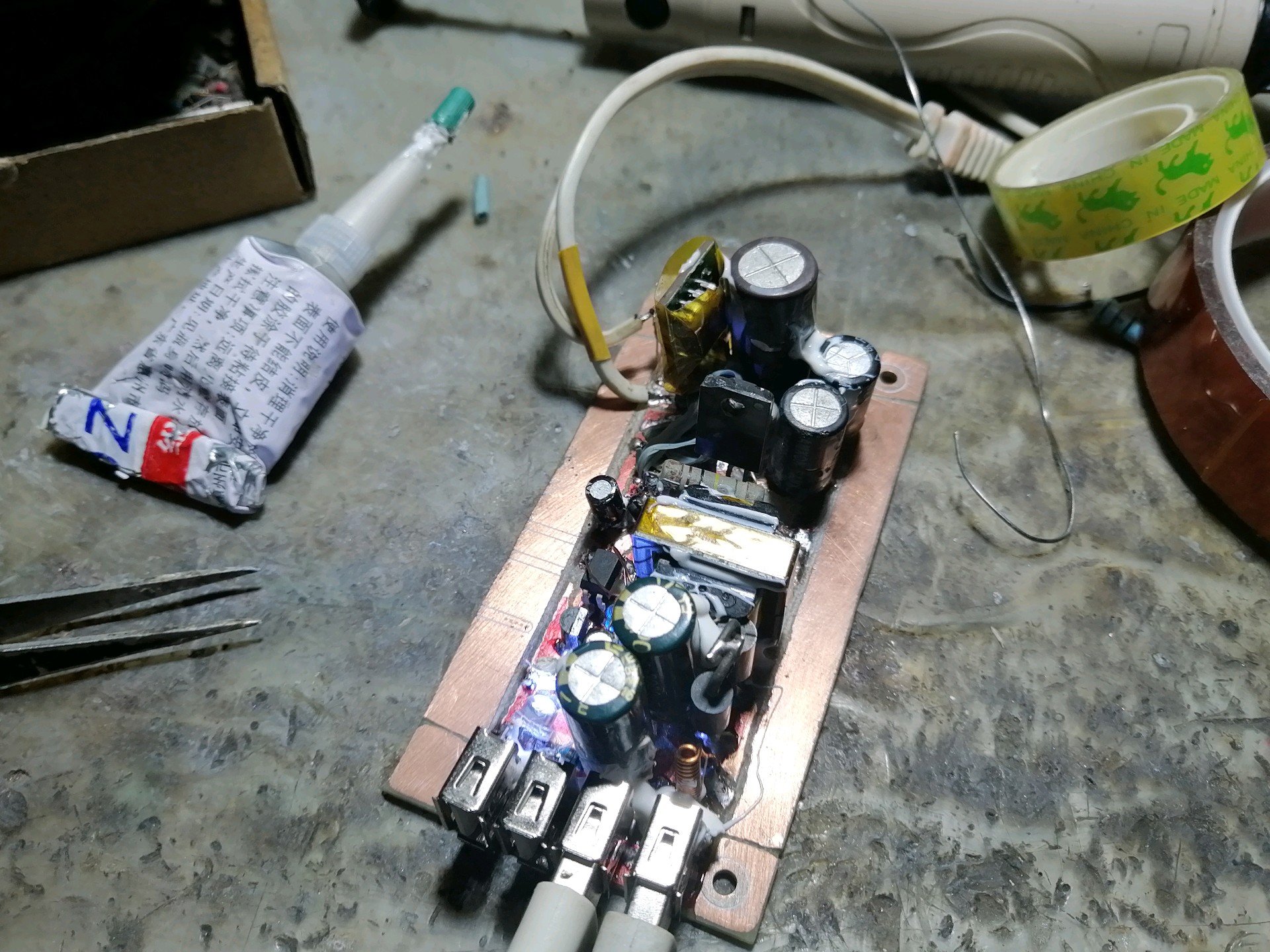

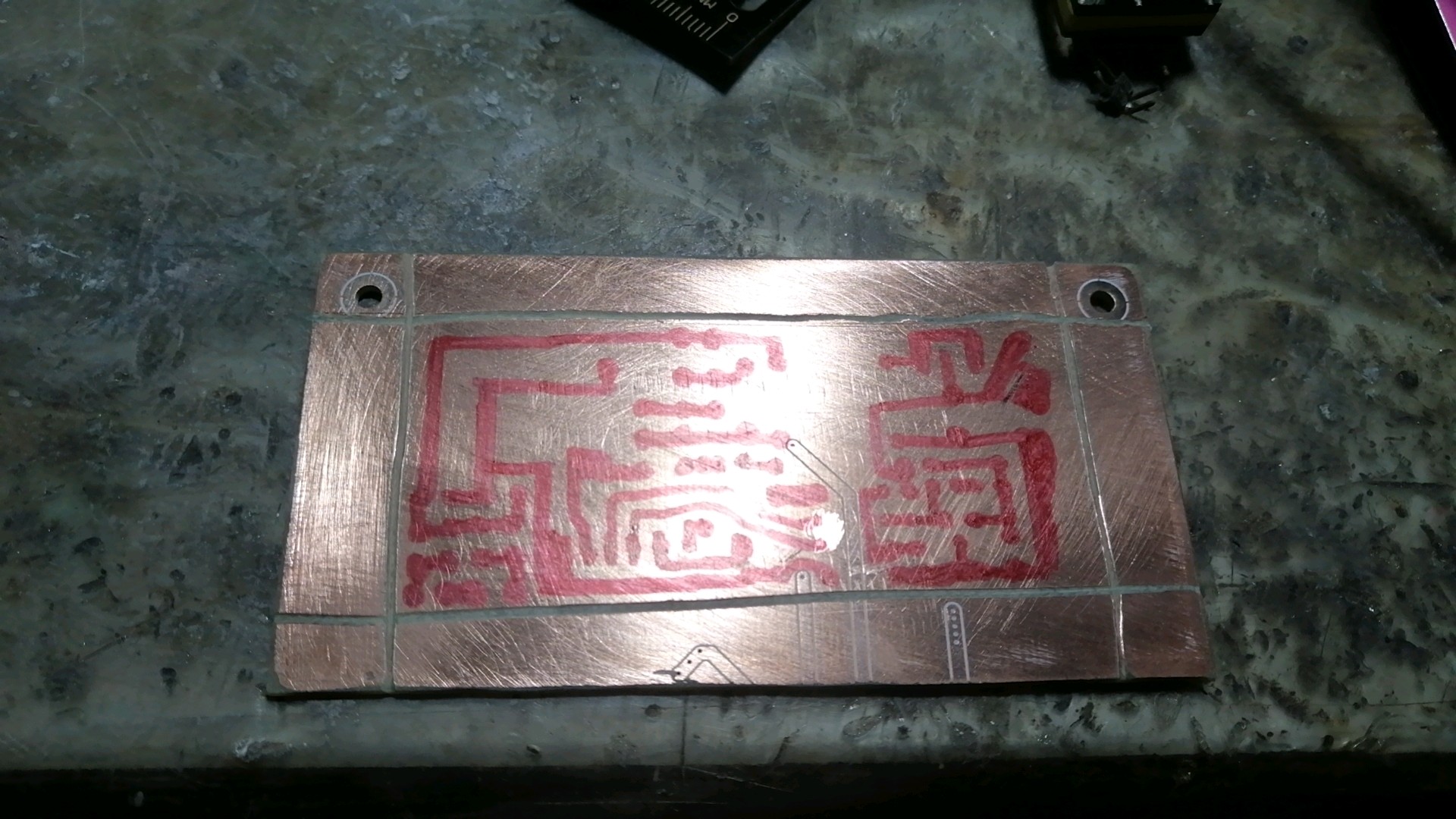

这是开关电源板的制作过程，虽然是用覆铜板做电路和用废旧PCB做外壳，但是安全问题不用担心，已经全部做好绝缘处理，就连开关管也是塑封的，就算散热片搭在外壳上也不用担心触电，而且里面所有元件全部用704胶固定。

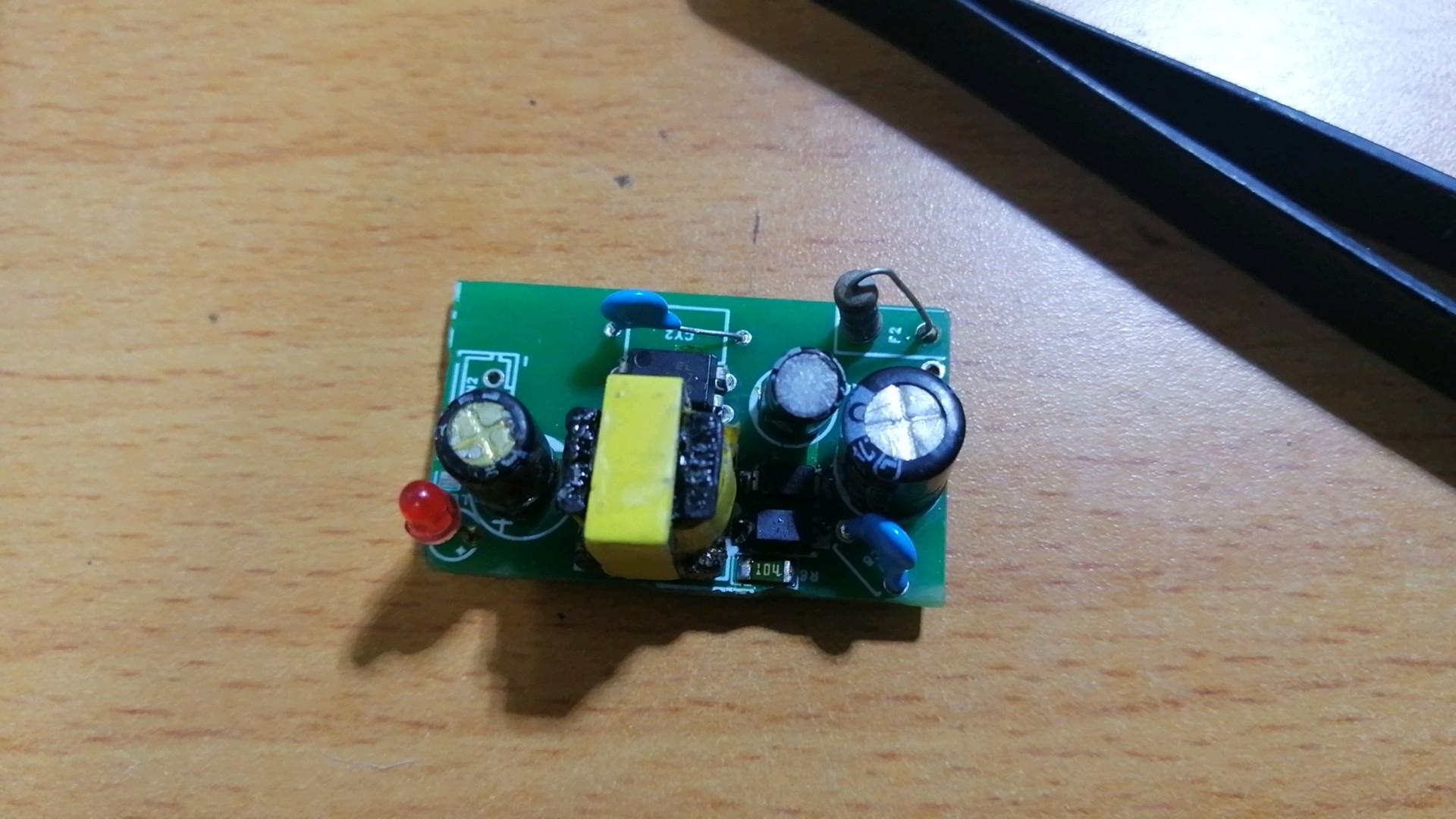

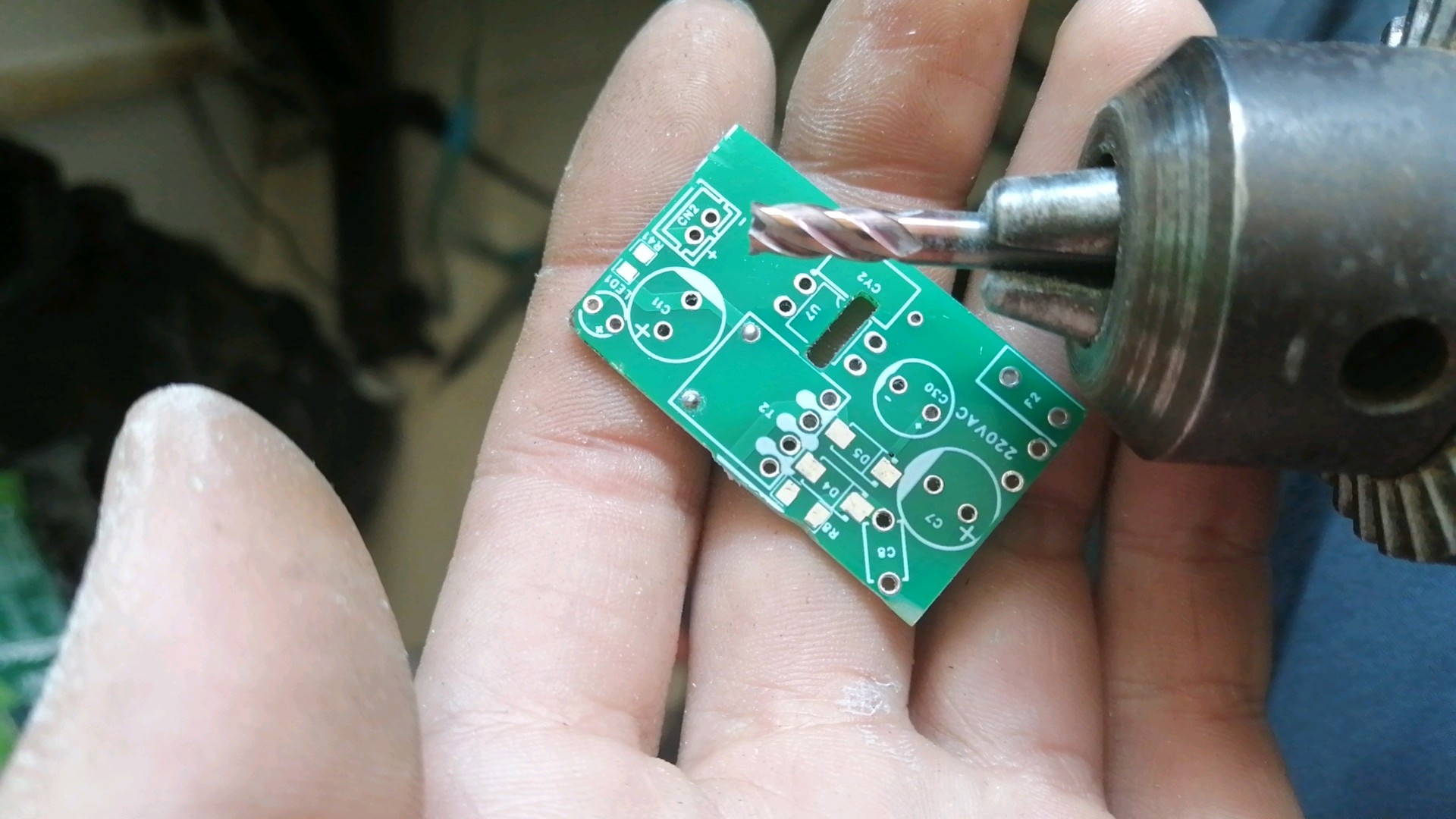

在此期间还顺便搓了个迷你开关电源

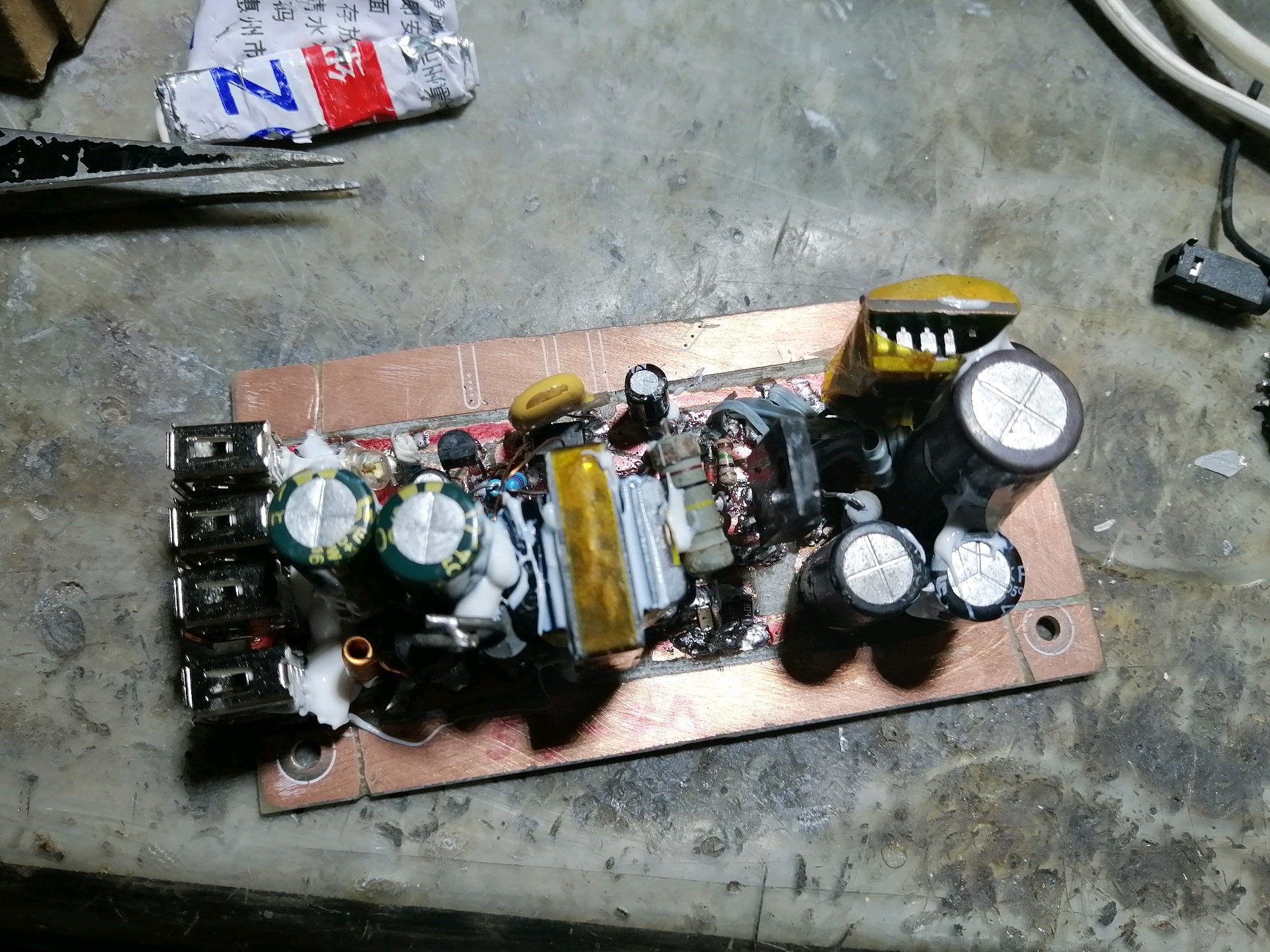

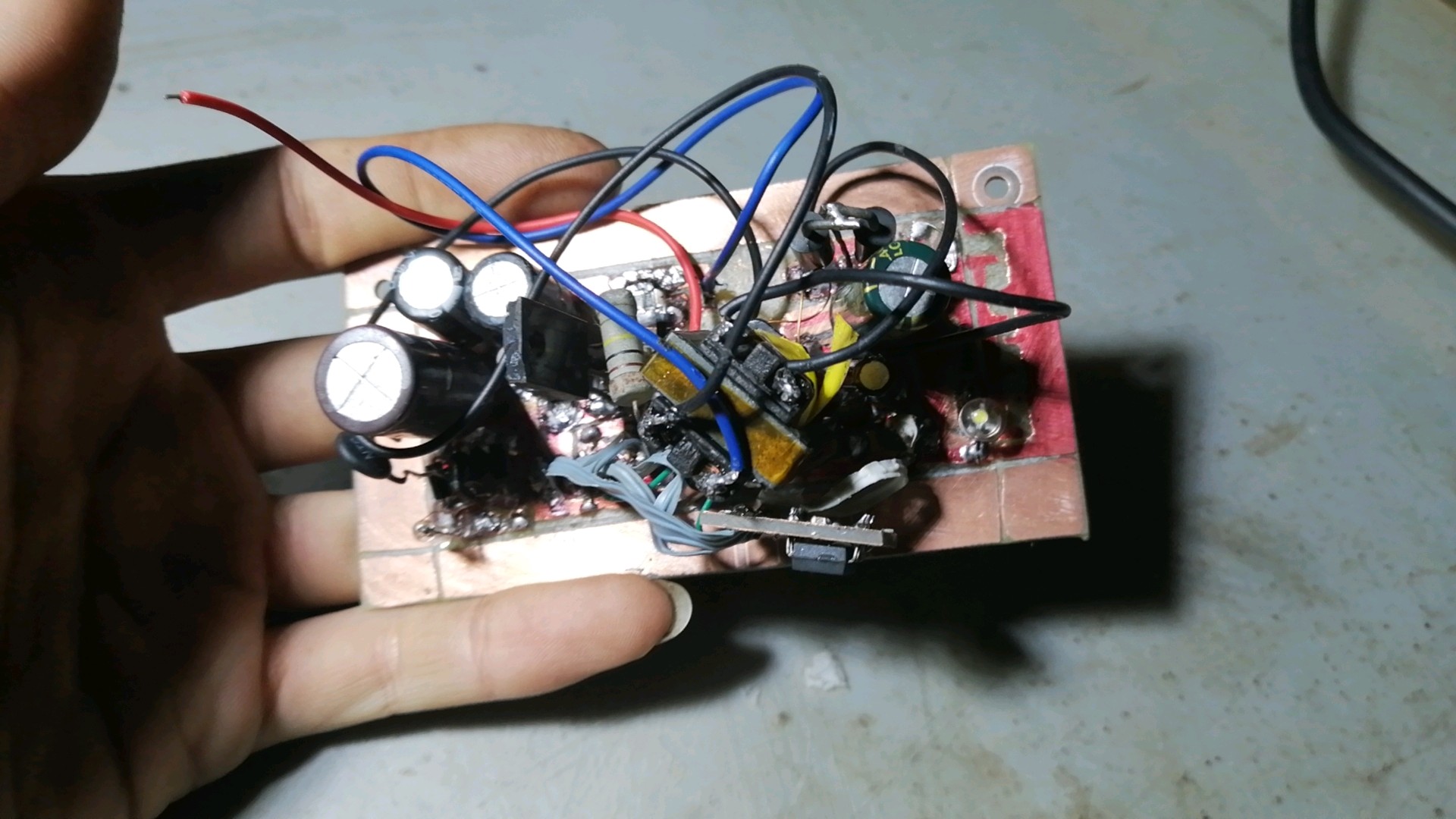

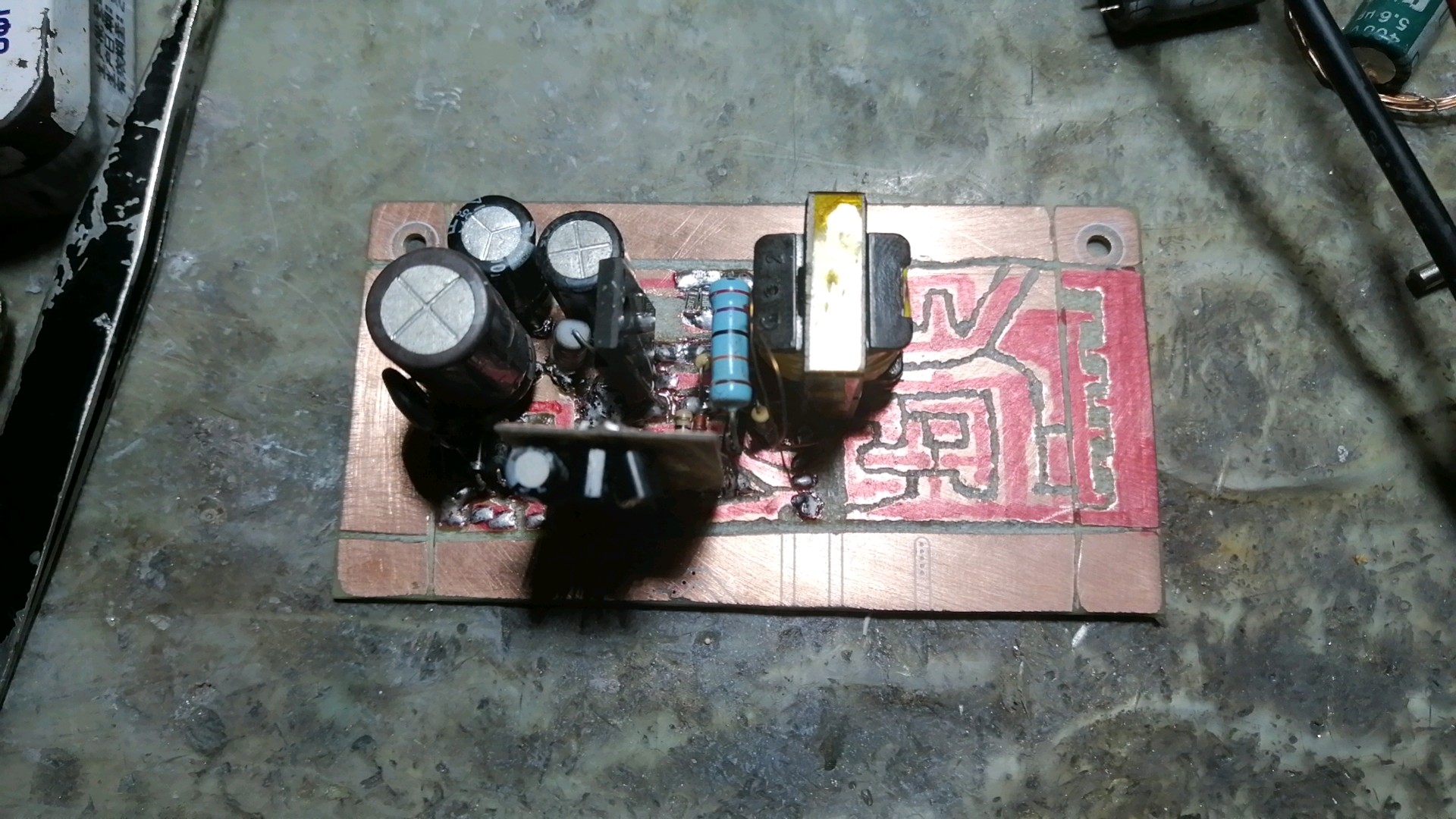

下面是调试电路板

下面是成品展示

说一下电源芯片方案：采用3843作为电源芯片控制（其实一开始是打算利用手上有点小问题但还能用的TL494芯片的，但是发现坏掉的芯片功耗太大了导致电源没办法正常工作无奈换成38433，换了一个还是上直流可以工作上交流220V不工作，测量芯片两端电压只有2V多，甚至换过启动电阻，芯片二次供电二极管和滤波电容，最后换了两个芯片才正常工作。

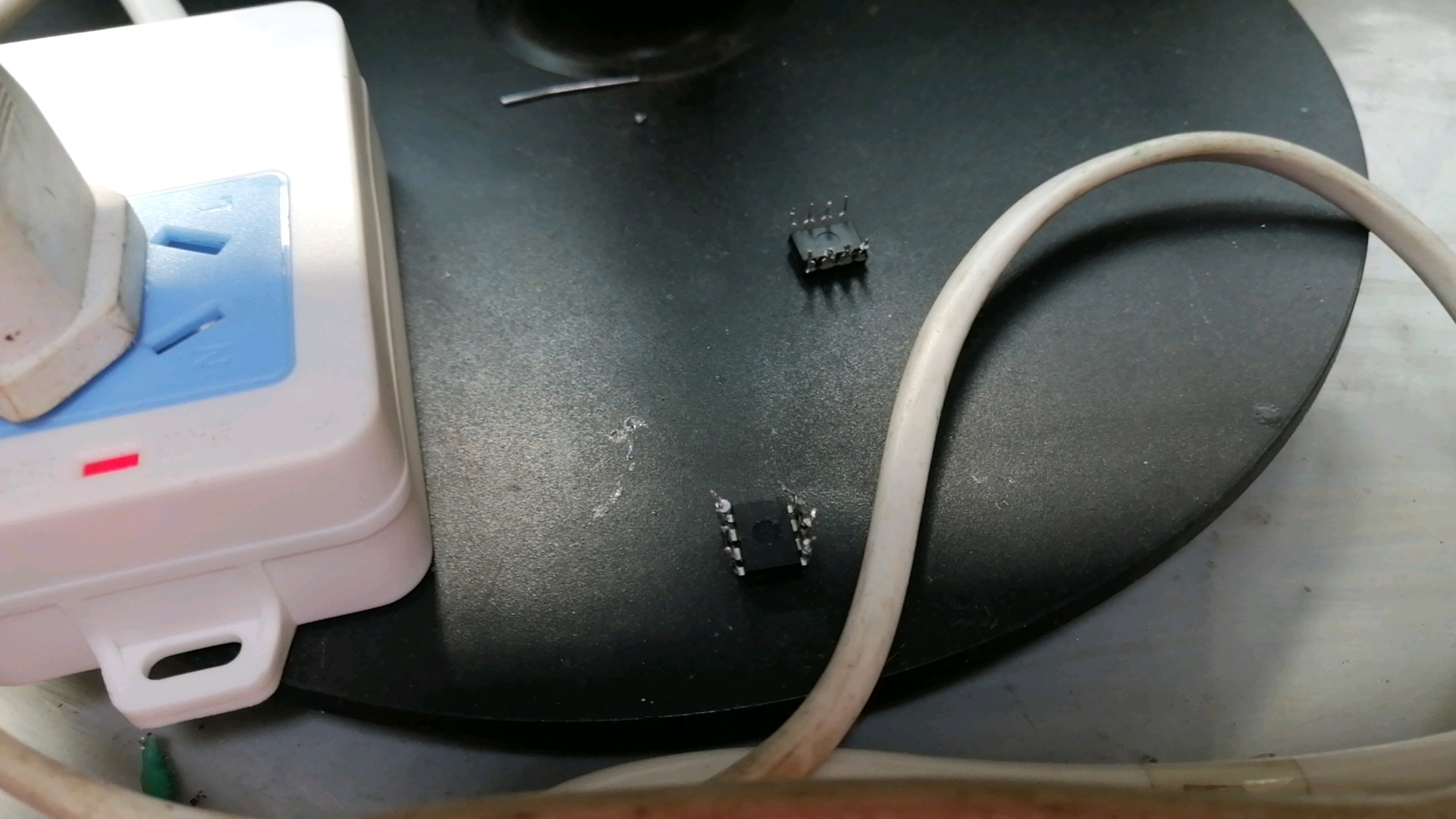

下面是两个坏芯片尸体

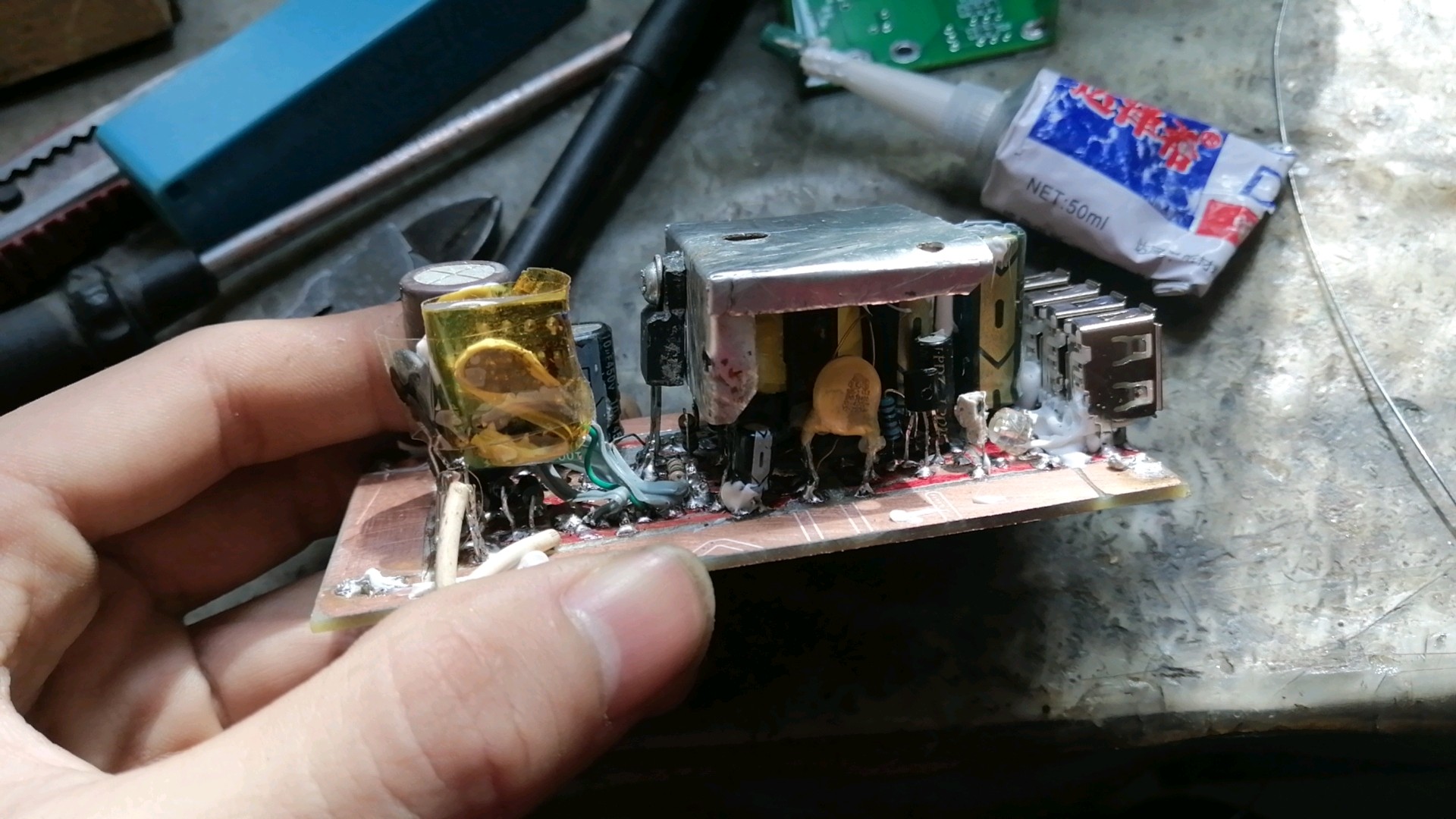

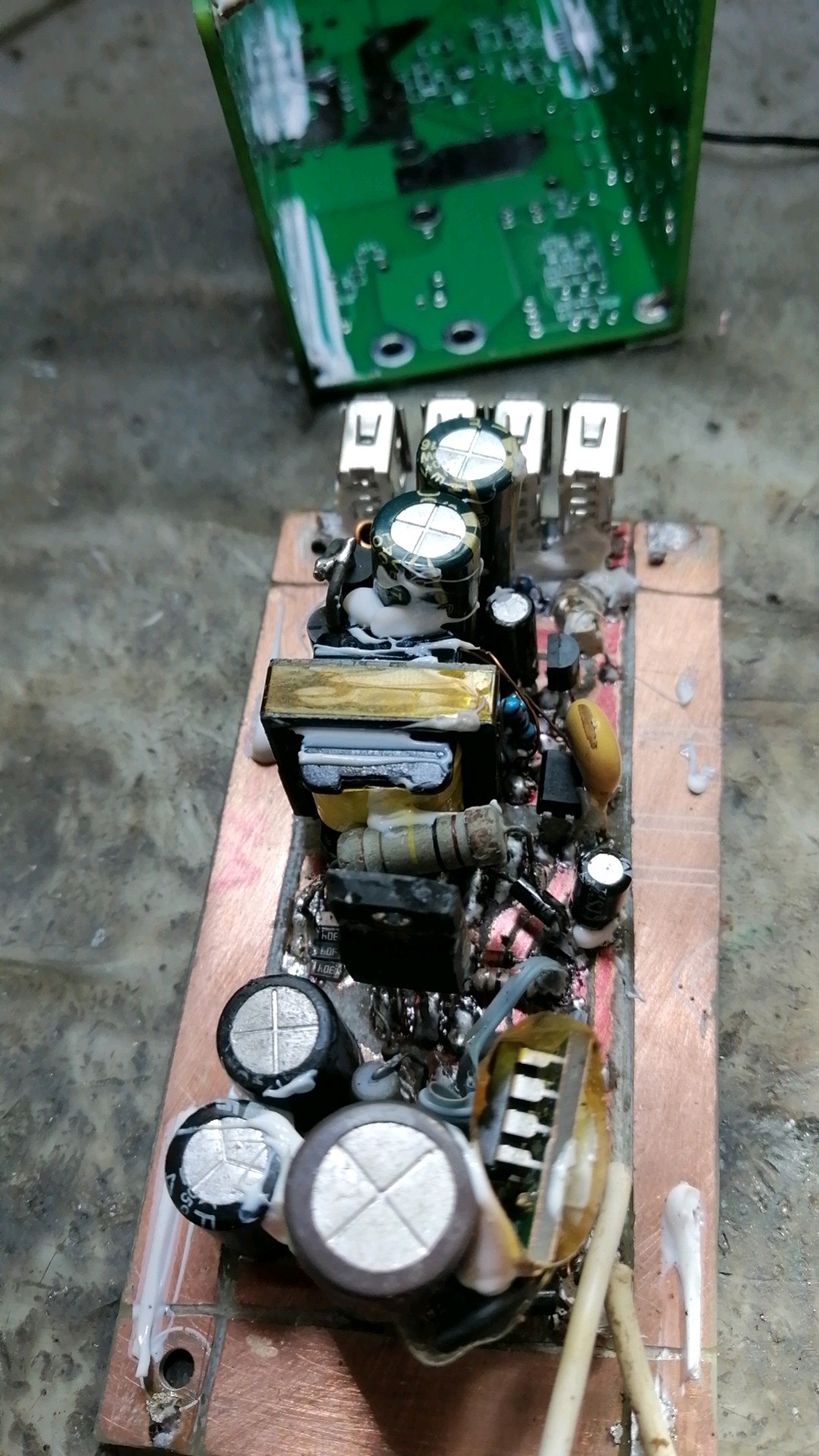

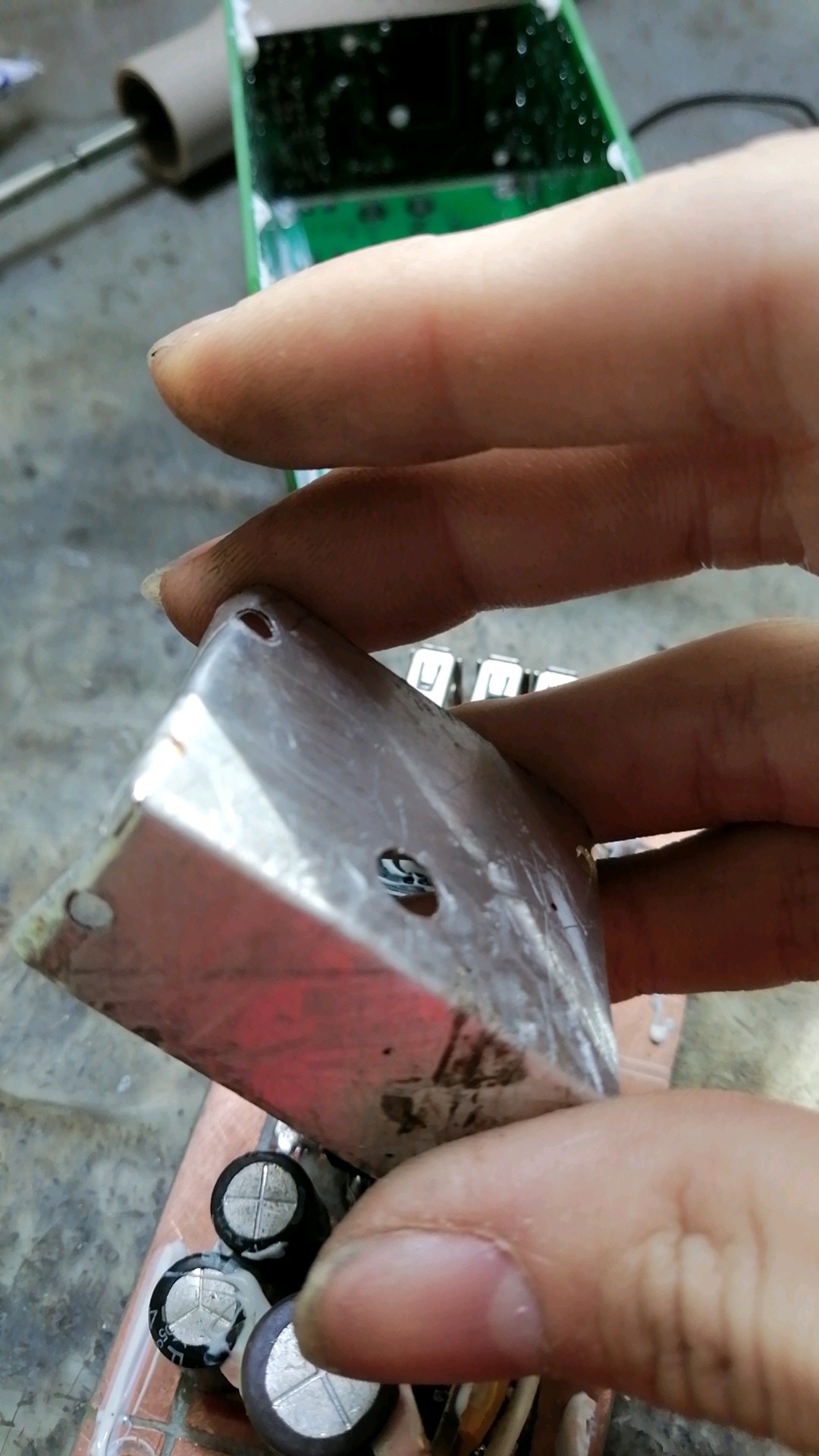

然后就是装散热片，装外壳，这里手里没有合适外壳所以用的废旧PCB板

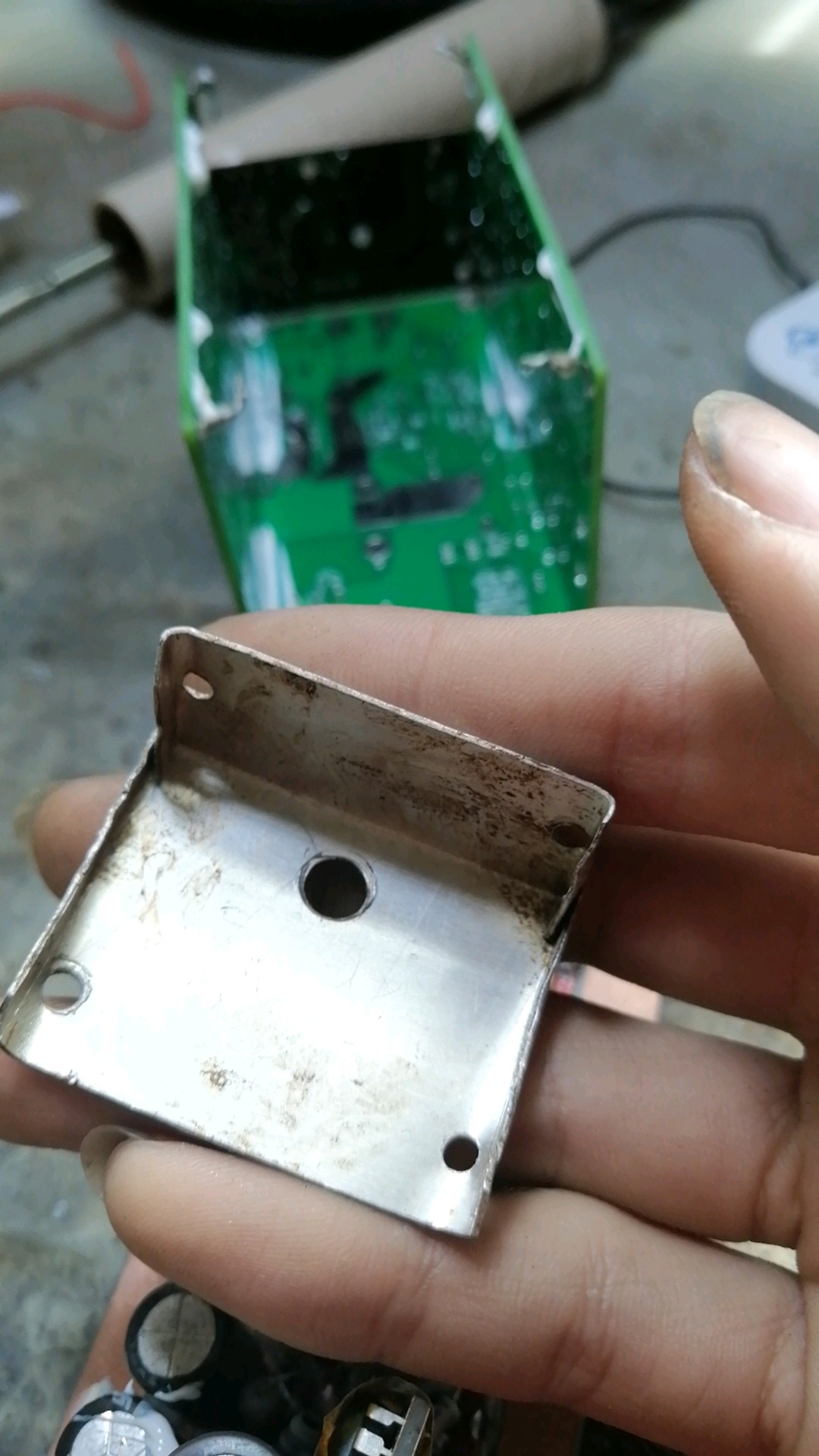

这里用的废灯板然后钣金处理后的样子

记得在接口处或者容易松动脱落的位置涂上704胶水。

至于变压器就是随便绕的，初级好像是70T-80T之间，次级6T，辅电15T，不是三明治绕法，就是正常一次性绕完一个绕组。

剩下的没什么可说的了，反正这个电源只要是38系列的电源芯片都可以用。

祝大家DIY愉快！图纸就网上搜个最简单的就行。
