本帖子已在嘉立创开源广场上面开源！！！帖子结尾附有源文件和原理图。

由于手里没有大功率工频变压器，所以制作和调试大功率功放板会有一定难度，如果采用两个大功率开关电源供电虽然也可以，但是由于现在开关电源虚标严重而且纹波很大，直接拿来用肯定会影响音质，而且每个电源启动时间也会有一定差异，可别小看这么一点点差异，有的芯片只要正负电源电压不同步就会烧芯片，所以便设计了这么一个低纹波的大功率隔离开关电源。



产品参数

• 输入电压：9-15VDC
• 输入电流：20Amax
• 输出电压：双24V
• 输出电流：5Amax（另一路同样输出功率）

产品特点：功率大，纹波低，输入可以用开关电源供电，也可以用铅酸电瓶供电，输入与输出完全电气隔离，无论是制作汽车HiFi功放还是家用功放效果都不错。发热低，适合密闭空间使用。

带有使能控制引脚，更方便控制开关机操作。

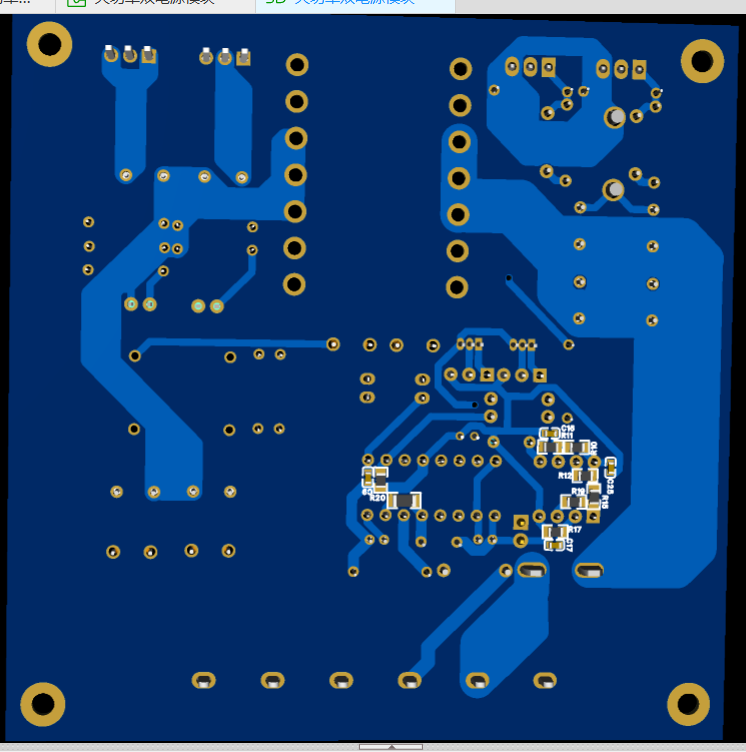

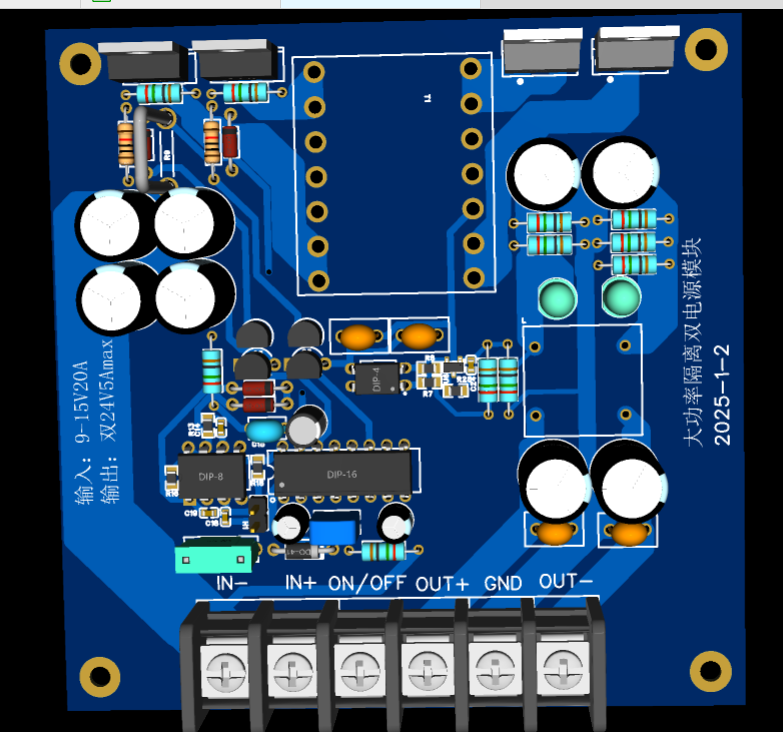

电路板上面写有接线定义，从左往右依次为输入负极，输入正极，开关机控制（与输入正极接在一起有效），输出正电压，输出公共地，输出负电压。

带有短路保护功能和过载保护。

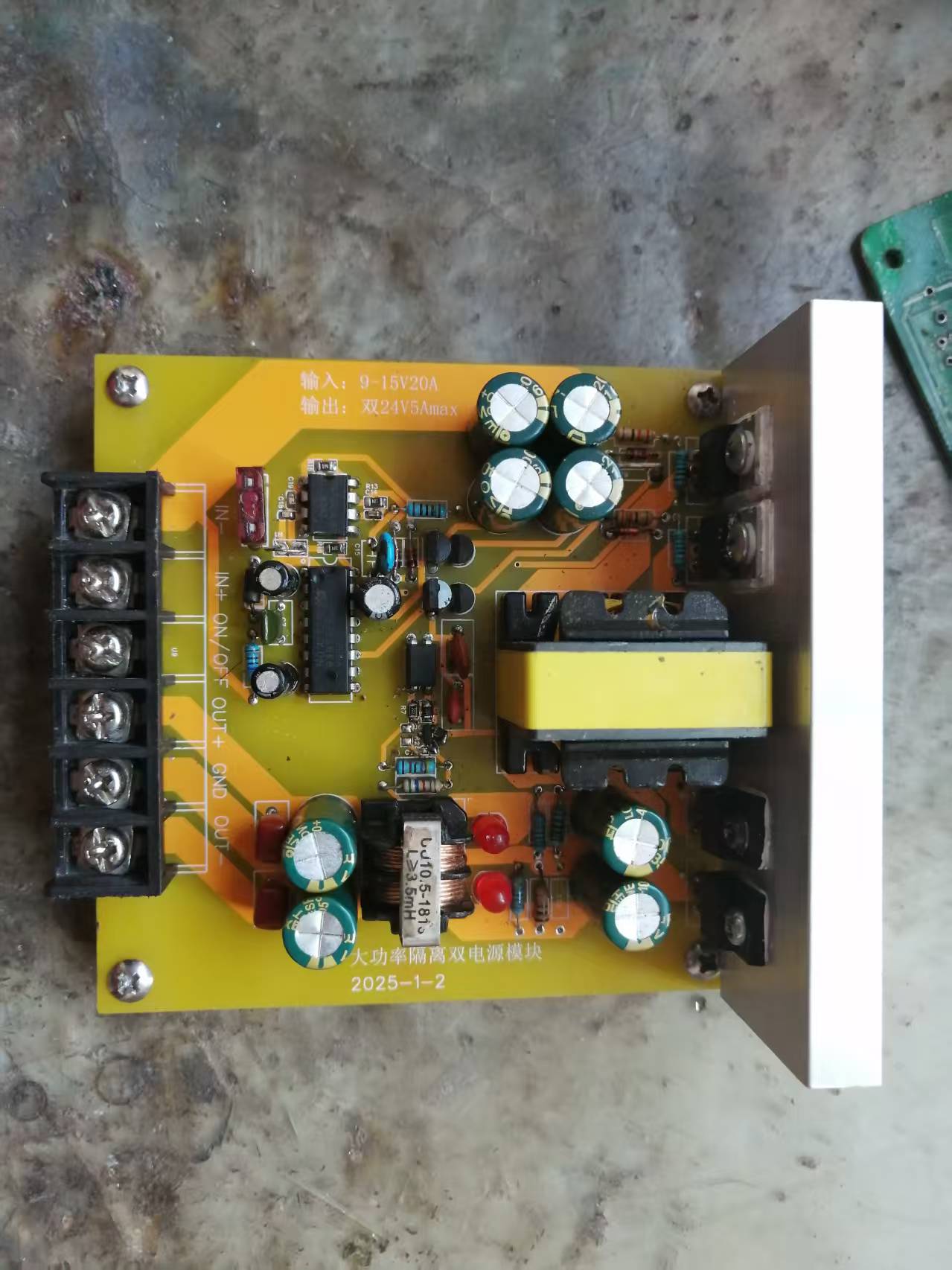

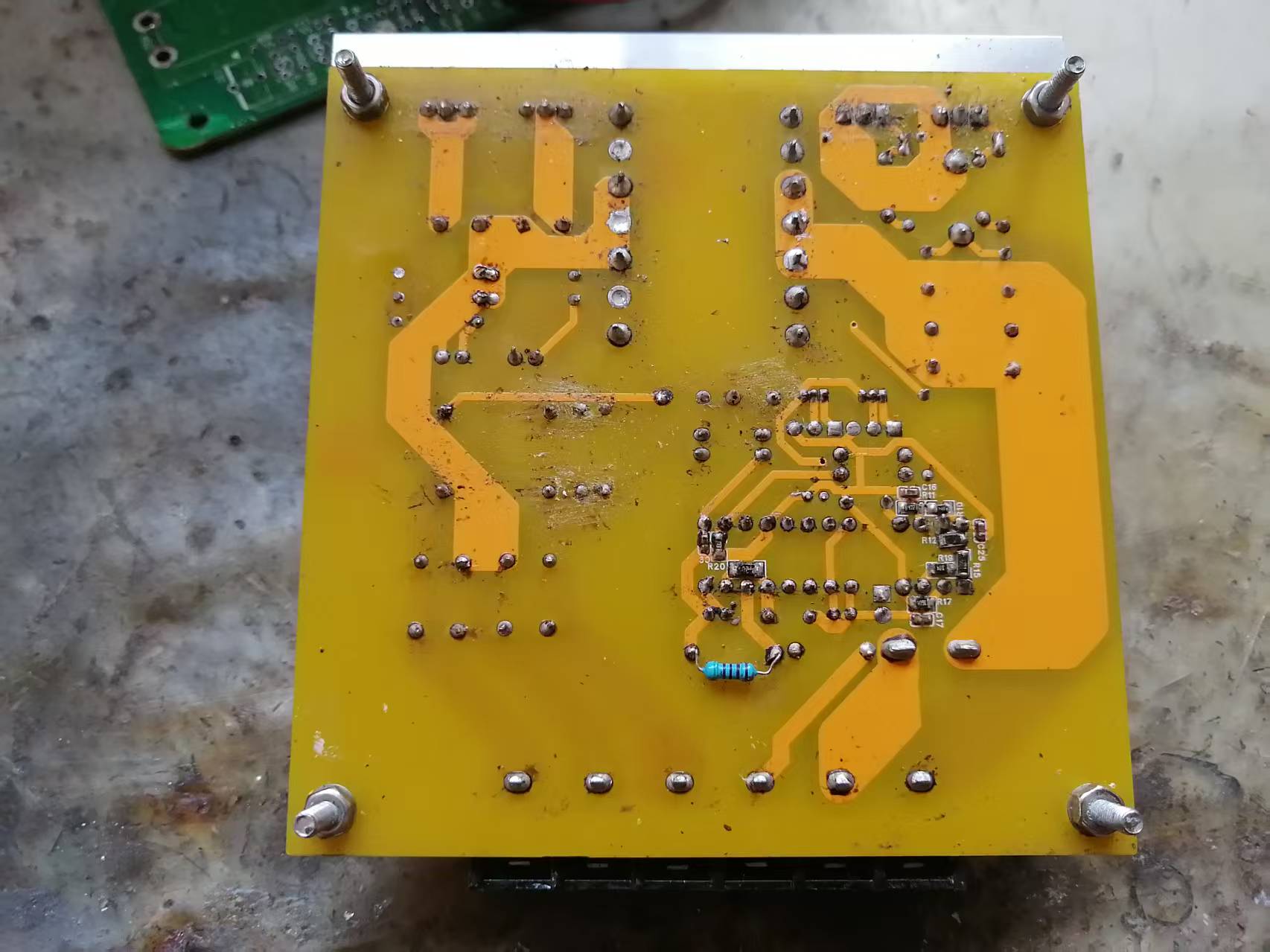

下面是成品外观

电源变压器采用200W的电脑电源里面的变压器制作，初级3+3T，0.51mm漆包线6根双线并绕3T引出中心抽头，次级7+7T，线径0.51mm漆包线3根并绕7T引出中心抽头。

后面的共模电感采用成品电感即可，如果采用扁铜电感效果最好。

整机采用LM393+SG325方案制作，LM393作为电流采样和使能控制，小板上面的接线端子也是使能控制，低电平有效，不过会有空载功耗，如果不需要必须短接，否则电路板不会正常工作。

最后推荐开关管和整流管采用正品管子，在固定散热片时需要用绝缘垫和绝缘垫片与散热片隔开，塑封的管子可以不用这么操作。

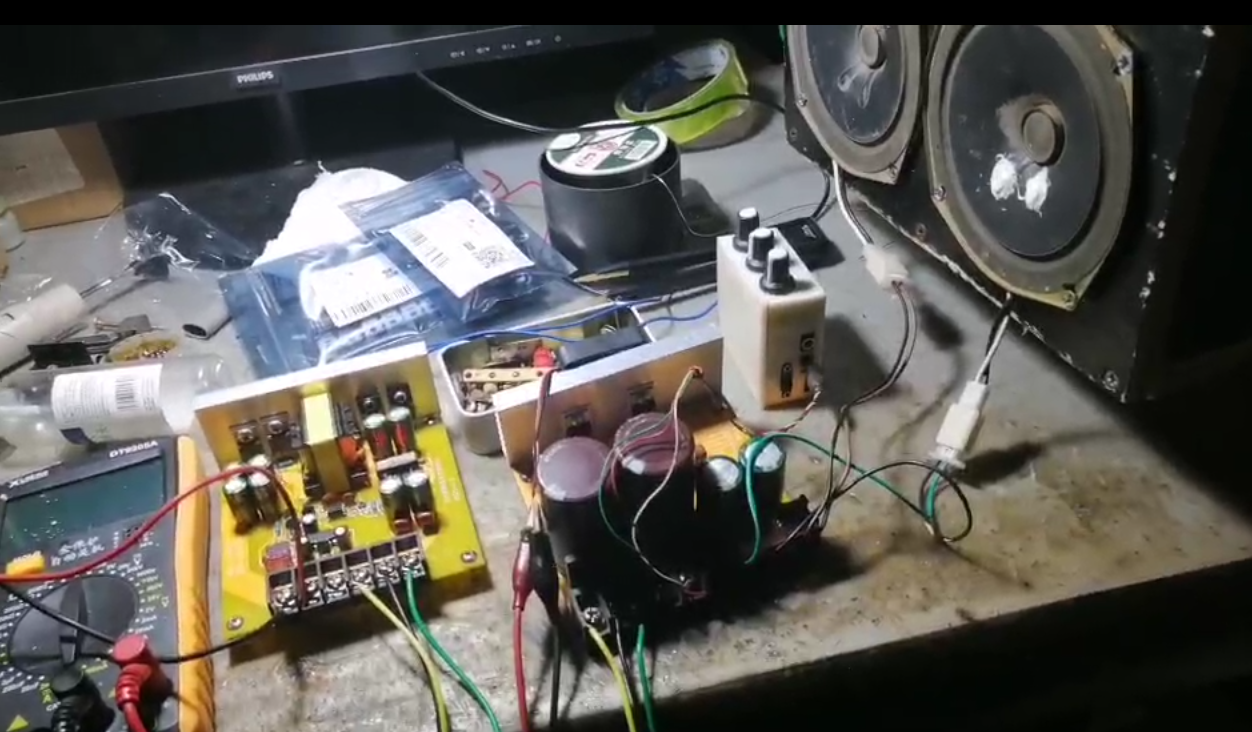

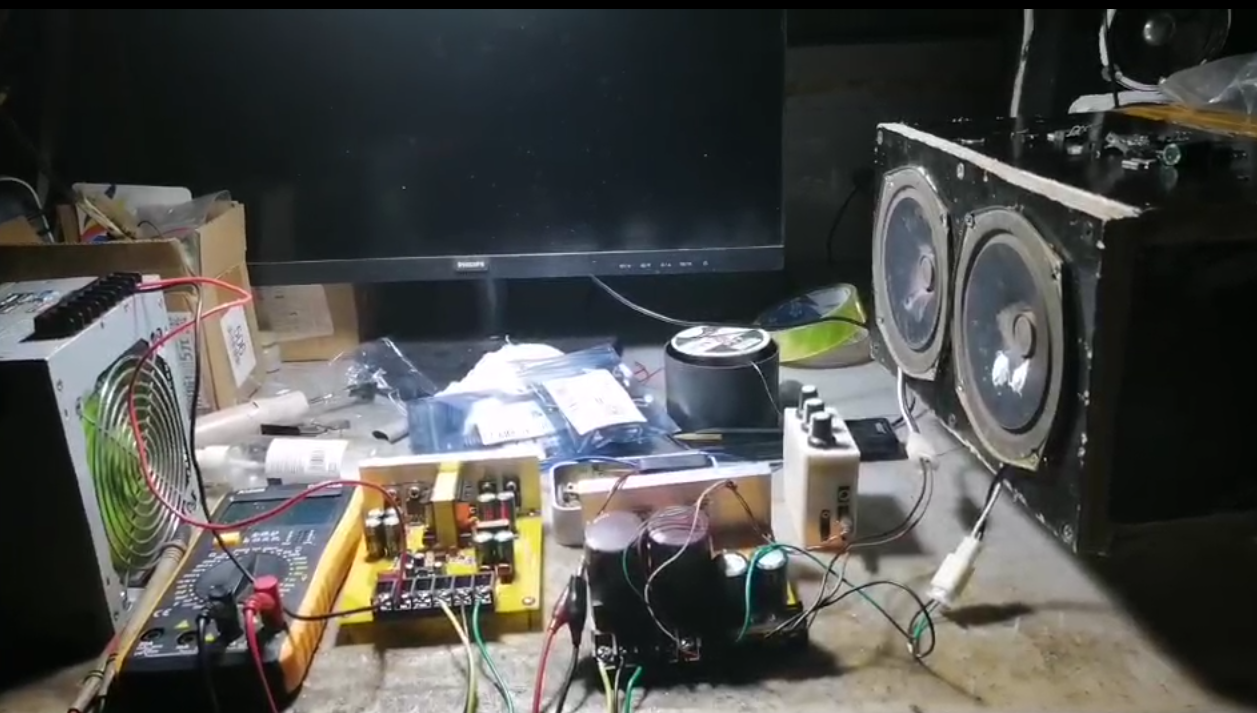

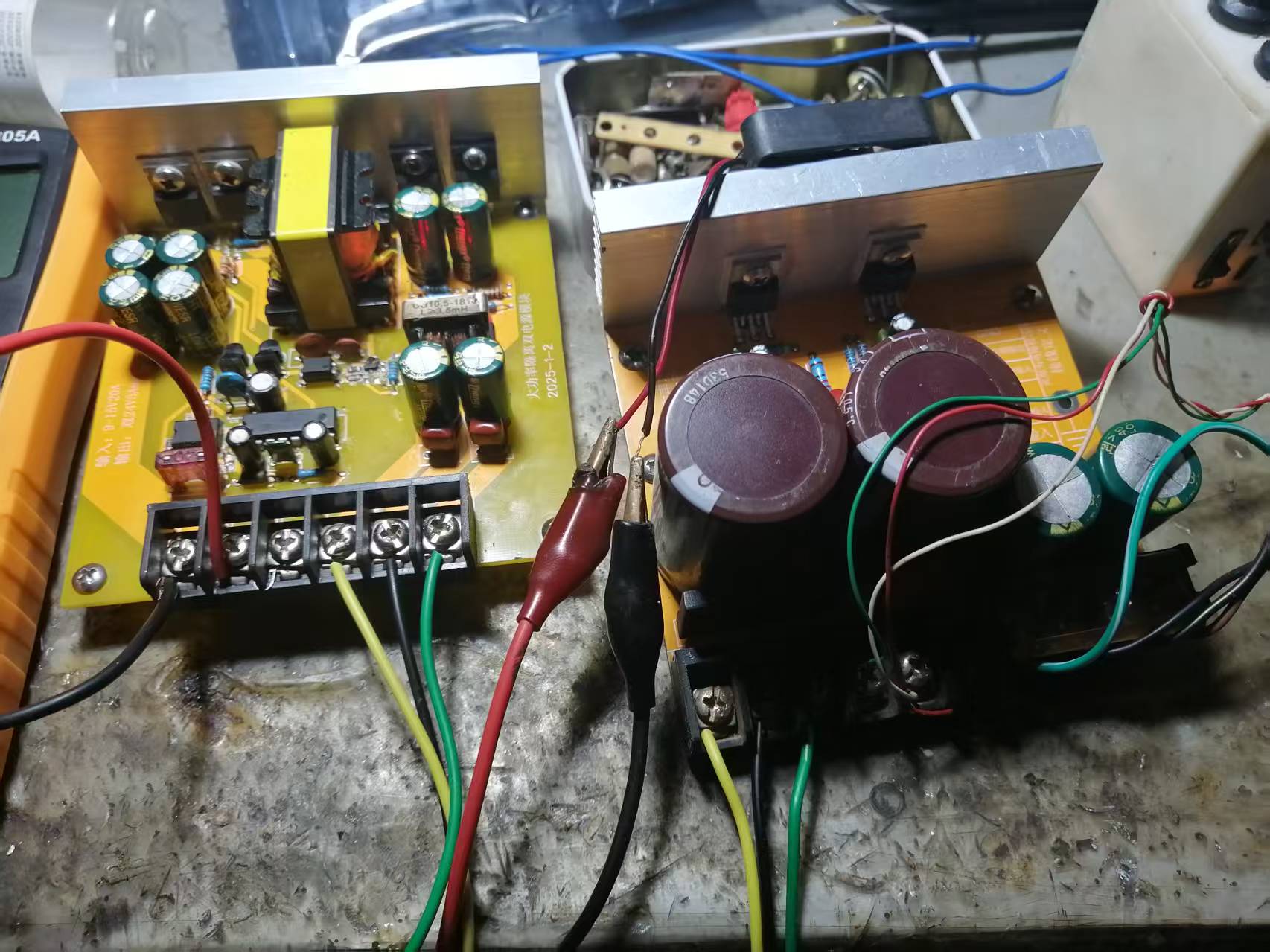

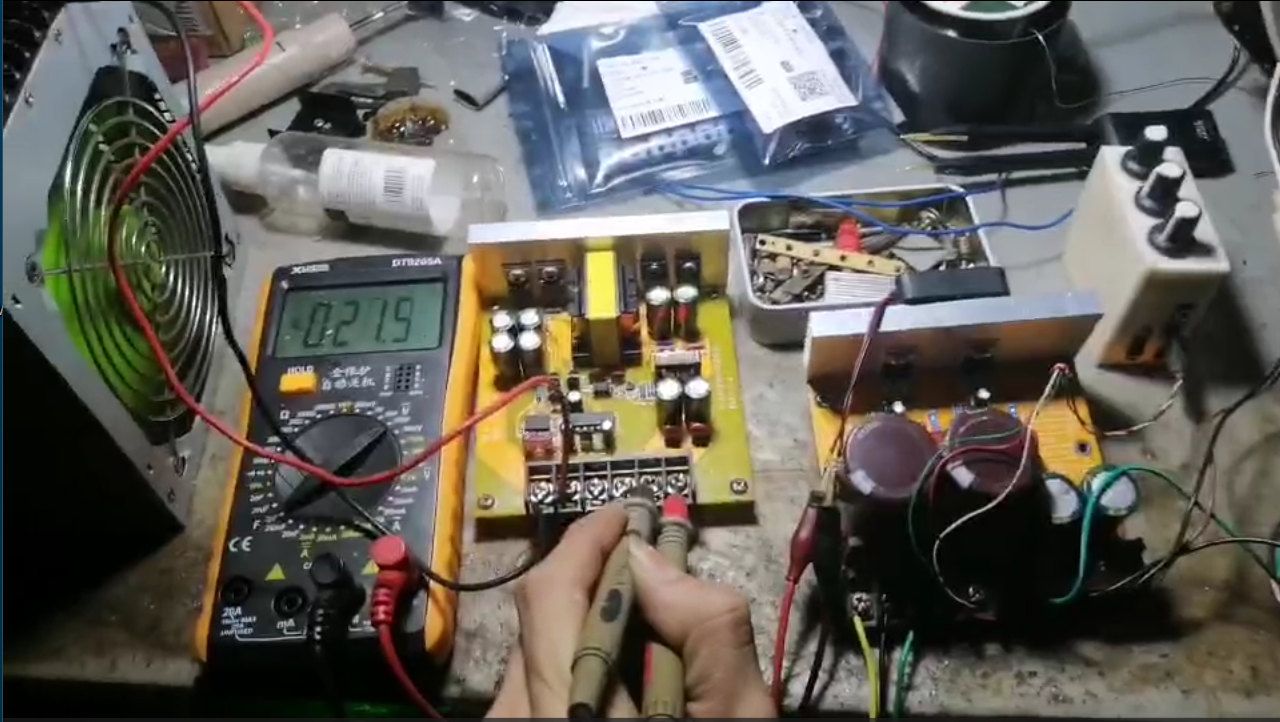

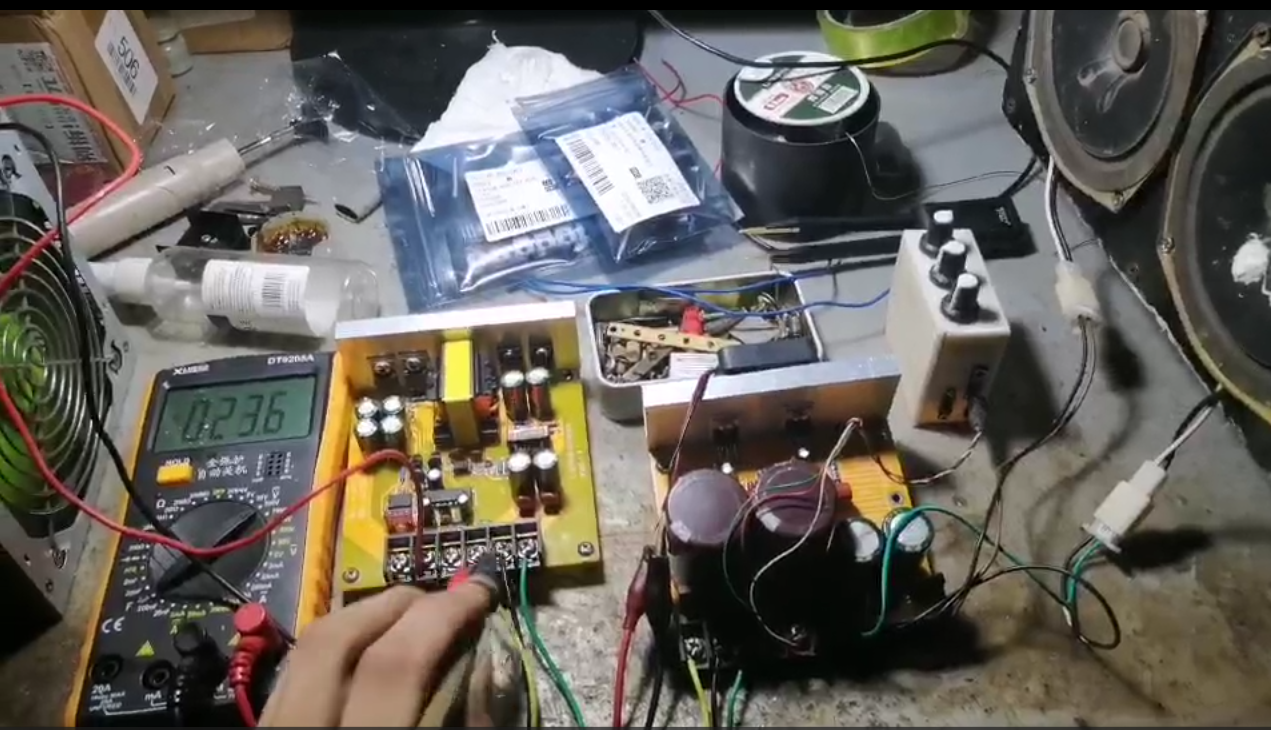

下面是实际上机测试图片，里面所用的功放板和蓝牙耳放见我其他帖子。

测试视频

原理图
