实验四  USART异步通信



一、简介：

• 实验目的：学习串口的使用(接收与发送)
• 硬件资源及引脚分配：串口1 (PA9/PA10连接在板载USB转串口芯片CH340上面)
• 实验现象：STM32通过串口1和上位机对话，STM32在收到串口助手发过来的字符串(以回车换行结束)后，会返回给串口助手。
      同时每隔一定时间，通过串口1输出一段信息，可以通过串口助手显示接收。



二、工程搭建：

1.新建工程，选择芯片型号，配置时钟系统，配置LED的GPIO

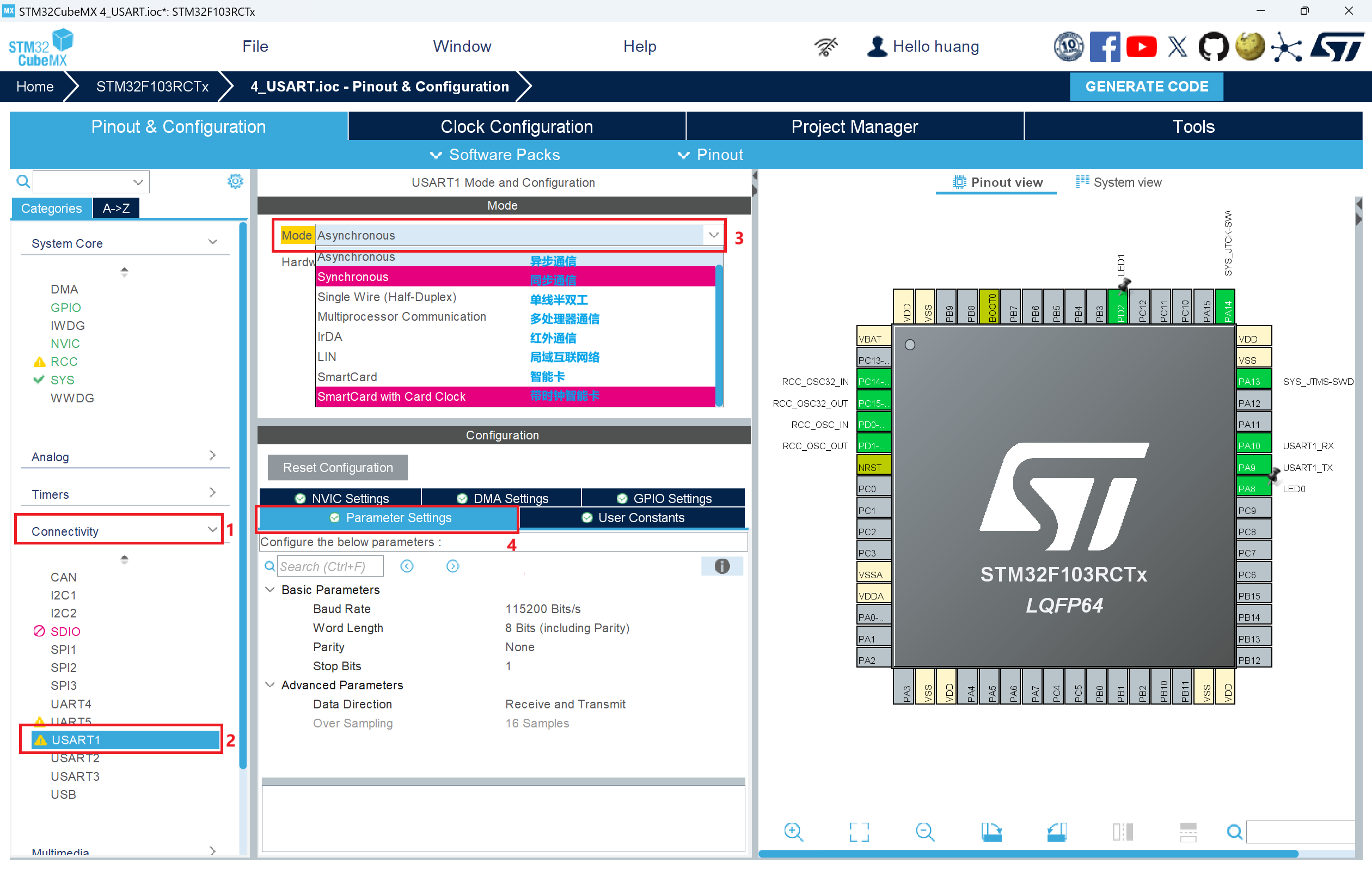

2.配置USART1:

USART 是 "Universal Synchronous/Asynchronous Receiver/Transmitter" （通用同步/异步接收发射器）的缩写。它是一种串行通信接口，用于在MCU和其他外设之间传输数据。

USART有两种工作模式：A.同步模式：发送方和接收方共享一个时钟信号，确保数据的同步传输；B.异步模式：发送方和接收方通过起始位和停止位来同步数据传输，而不需要共享时钟信号。

这里选择异步模式。

USART通信中需要设置波特率、数据字长、校验位和停止位四个参数，一般采用默认即可，但要确保接收端设置与发送端一致。

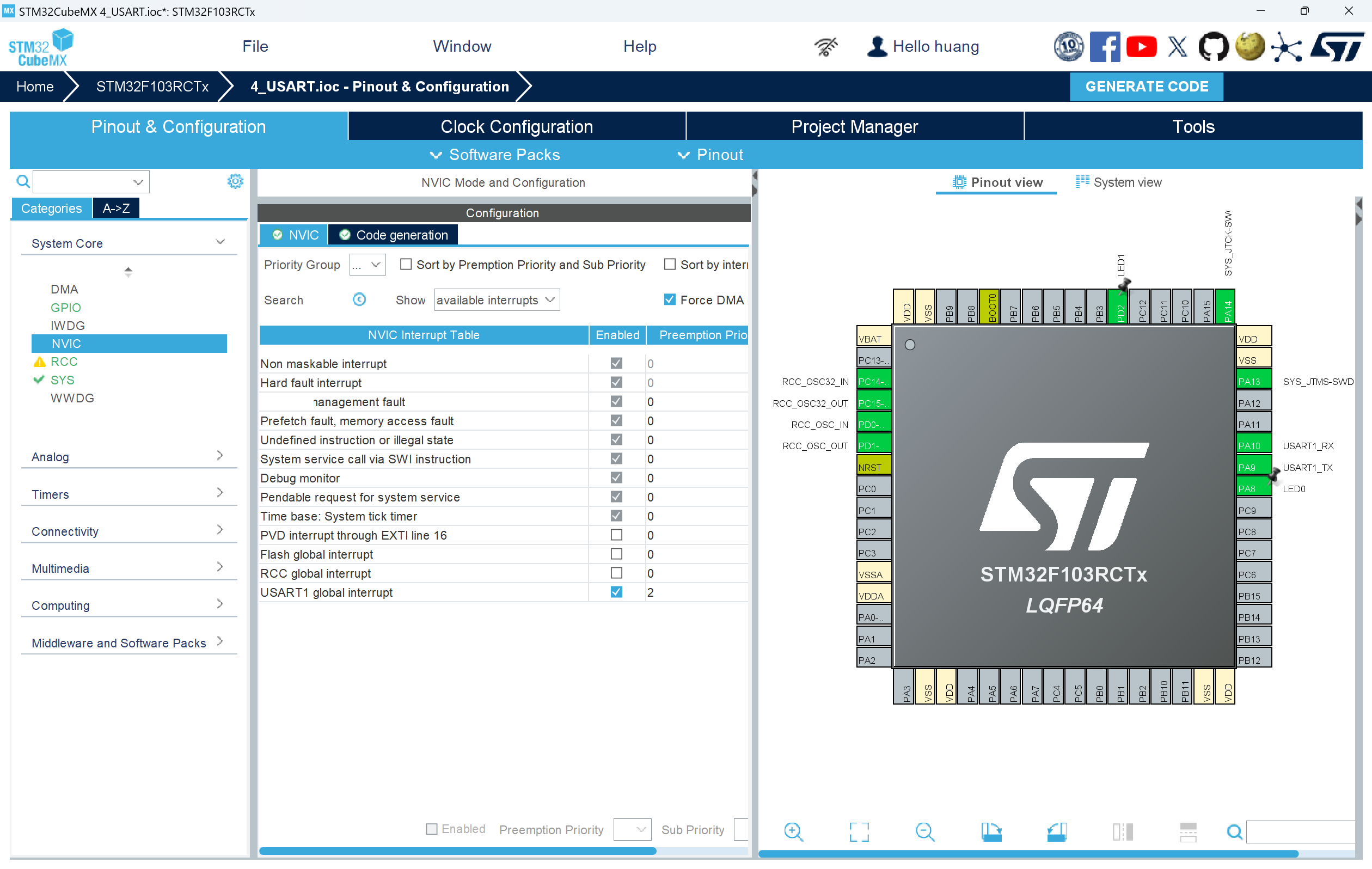

3.外设中断配置：勾选USART1全局中断，并设置合适的中断优先级。

4. 生成工程源码。



三、编写代码：

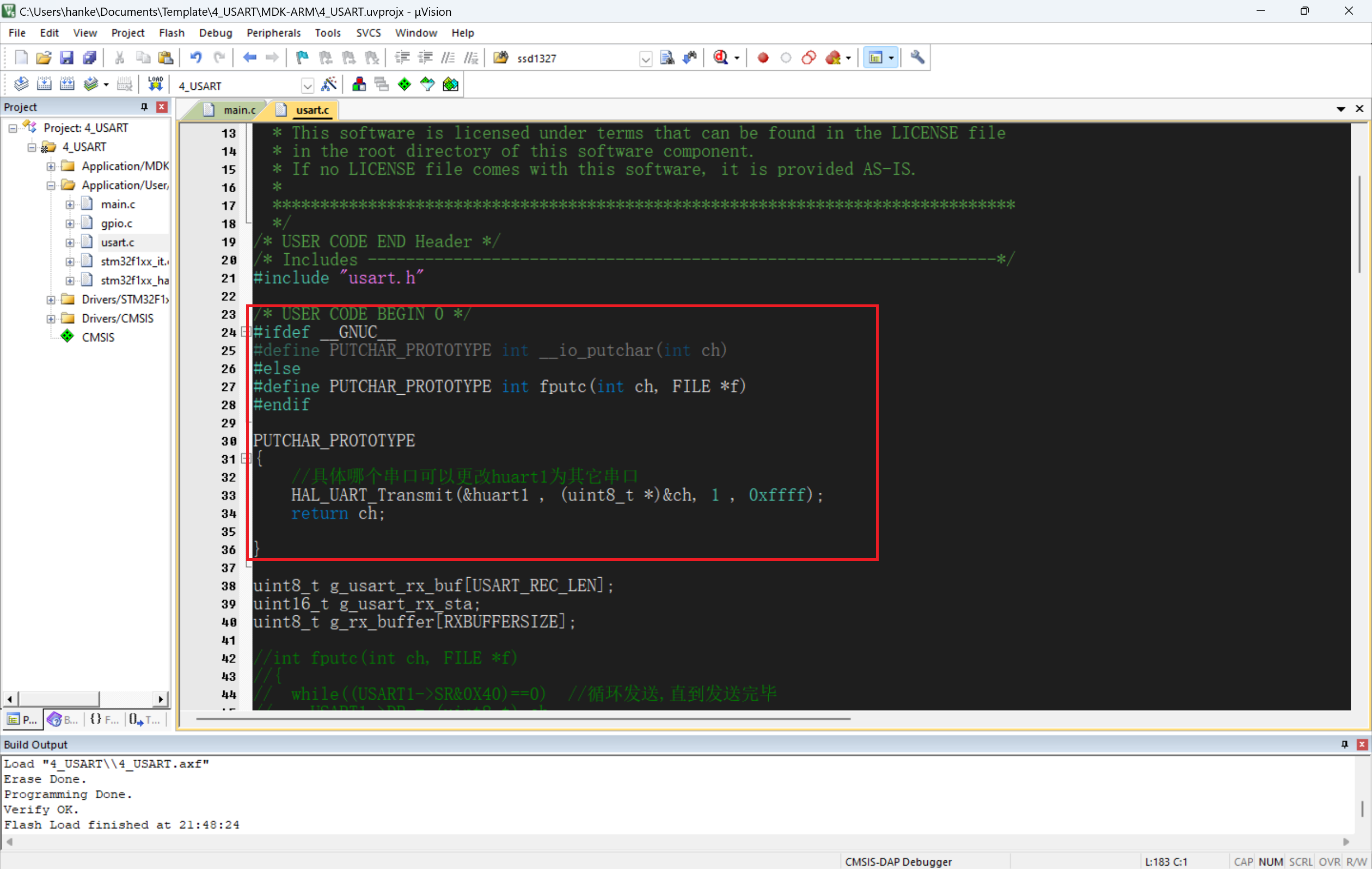

1.串口printf重新定向：在usart.c中添加以下代码，通过printf的重定向 ，可以实现在打印printf内容时，通过串口将内容输出来，以方便调试。

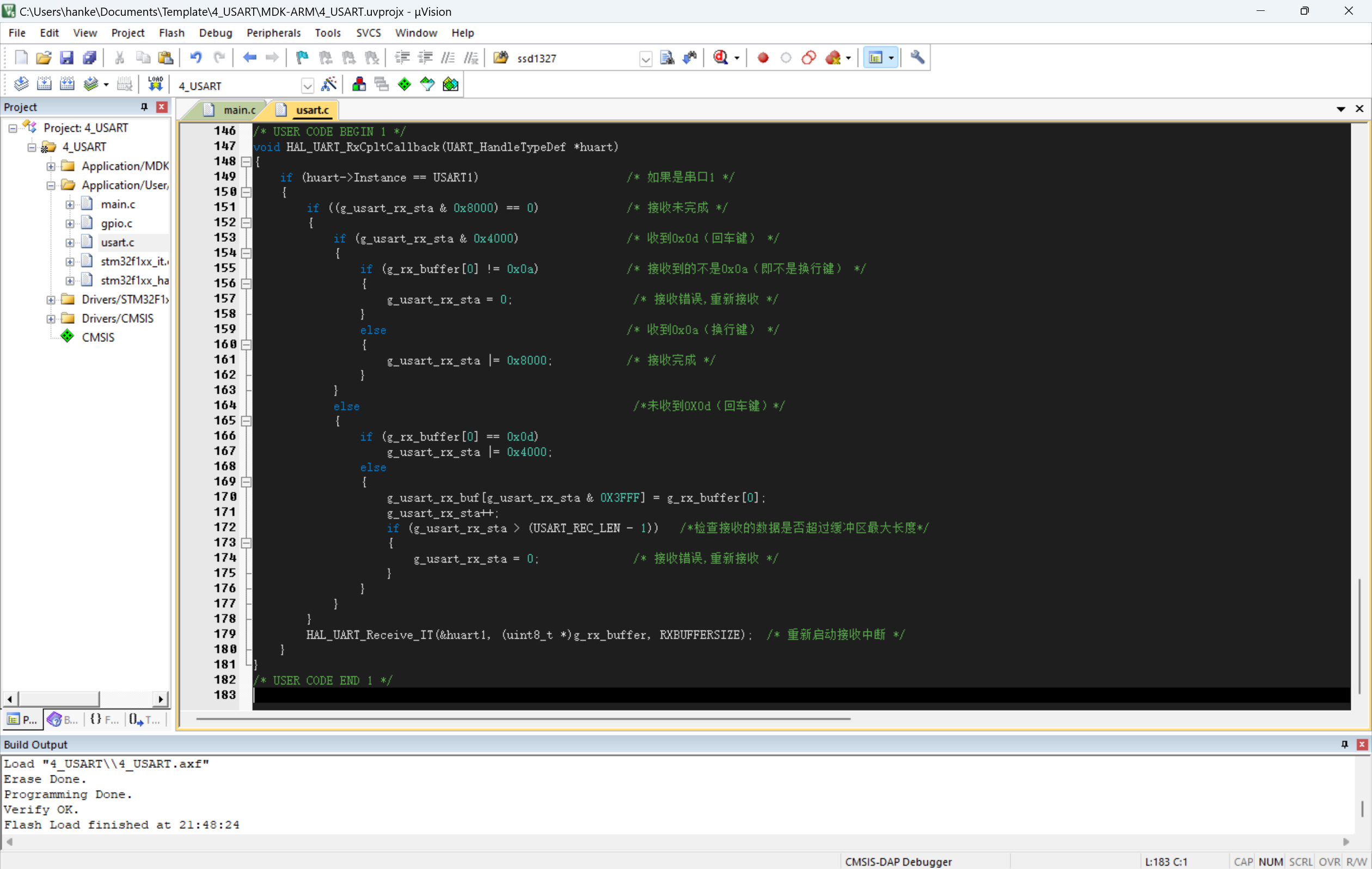

2. 回调函数：其实没搞明白，只是单纯的复制、粘贴，以后再慢慢体会。

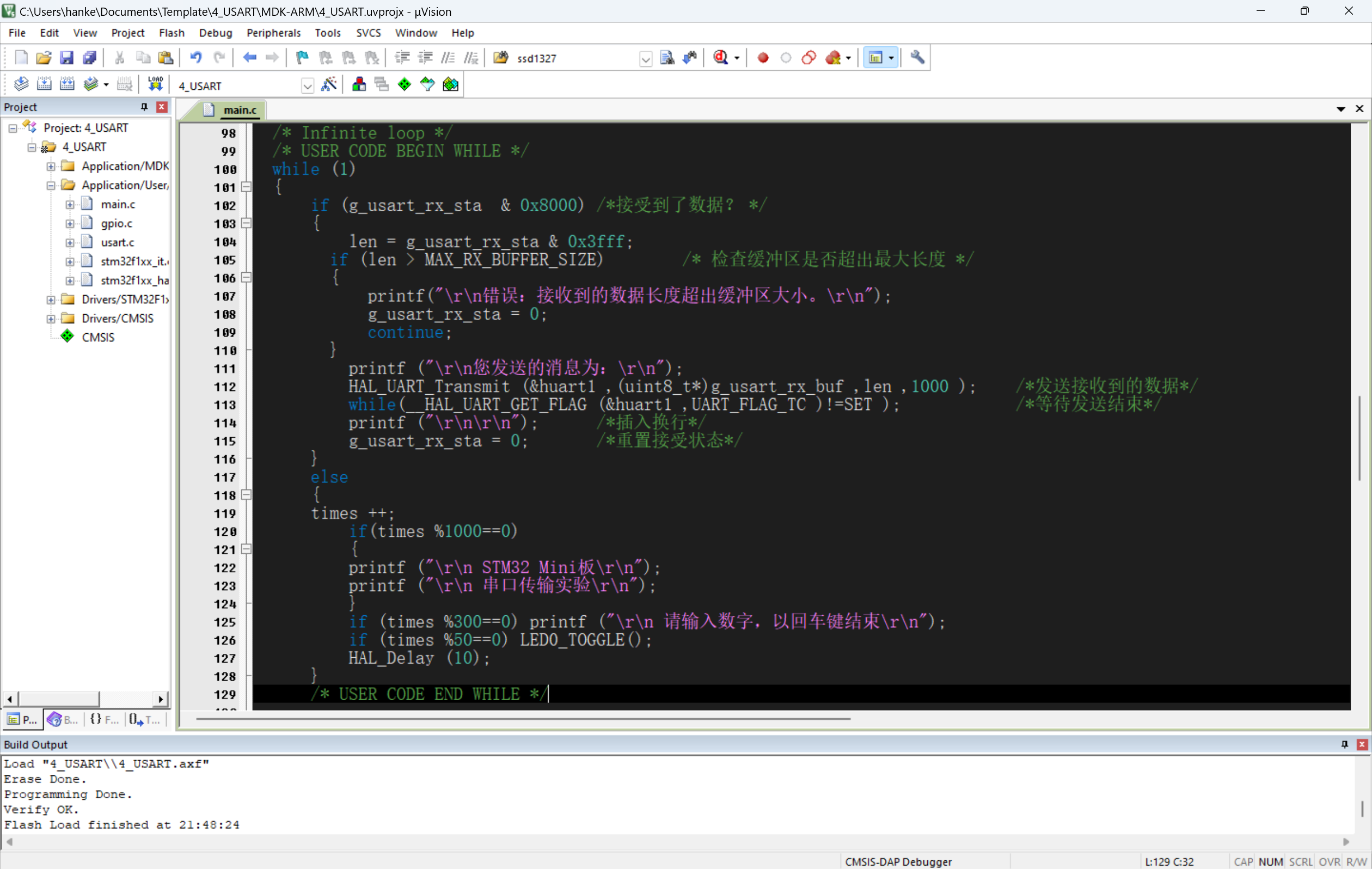

3. main.c：



四、实验视频：

（P.S.：使用串口助手时，因为忽略了某个细节，导致开始实验一直不成功：MCU发送的信息，串口助手能接收并显示；但串口助手发送到MCU的信息，没有任何反应。原来不知什么时候把“发送新行”这个选项没勾上，这也就导致MCU一直接收不到回车和换行键，一直以为数据没有传输完……）
