zvs是效率高，开关损耗降低60-80%， 电压电流突变带来的电磁干扰很少，驱动不同的负载，就有很多不同的应用。
驱动彩电高压包就是大功率电弧发生器，驱动线圈就是一个电磁感应加热，驱动变压器就是高频逆变器。

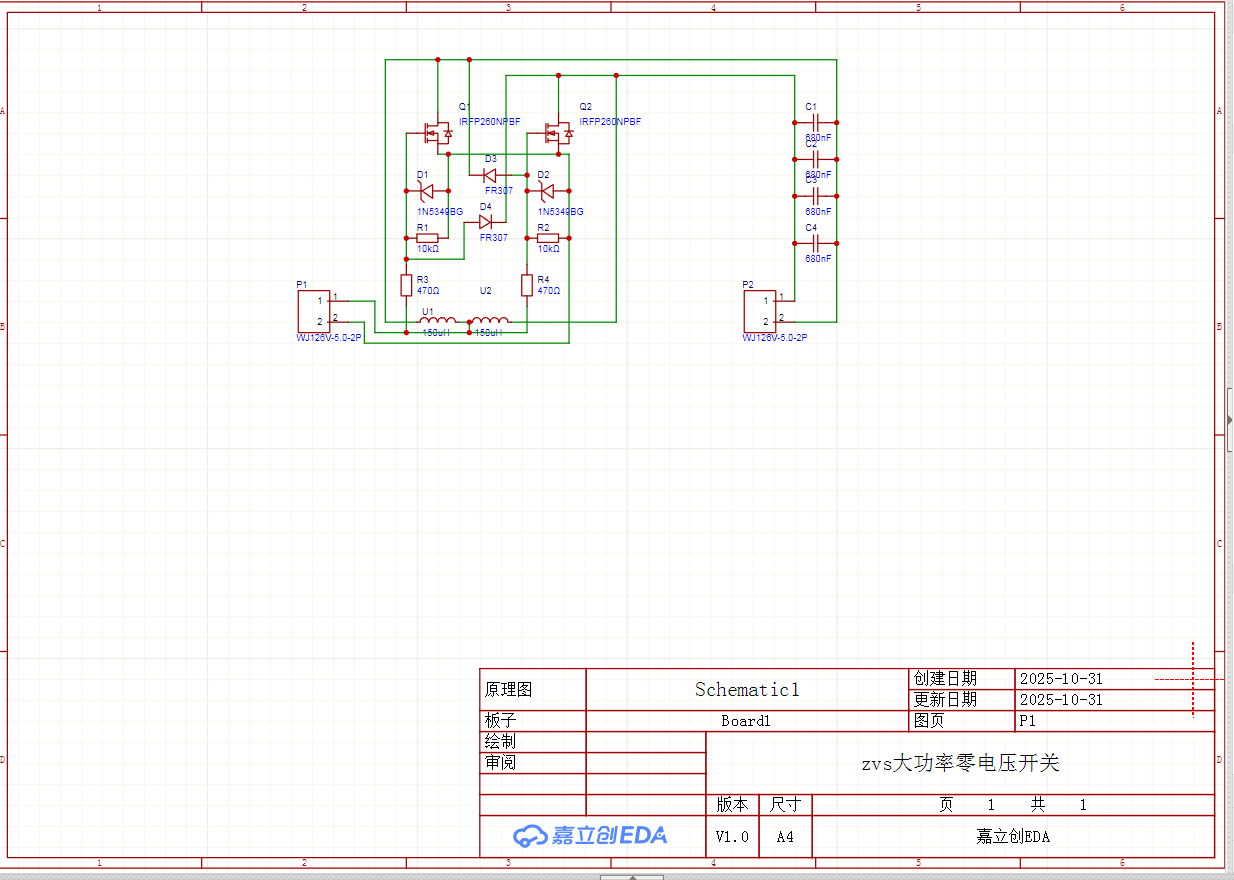

这是电路原理图



正面



大功率也很简单，只要IRFP260的上拉电阻功率大，那么IRFP260就更能输出更大功率，还有稳压二极管采用5W 12V大功率，FR307快恢复大功率二极管，150uH 15A电感，都是电路的关键。

下面是反面

反面走线全是1mm，可以通过4A左右电流

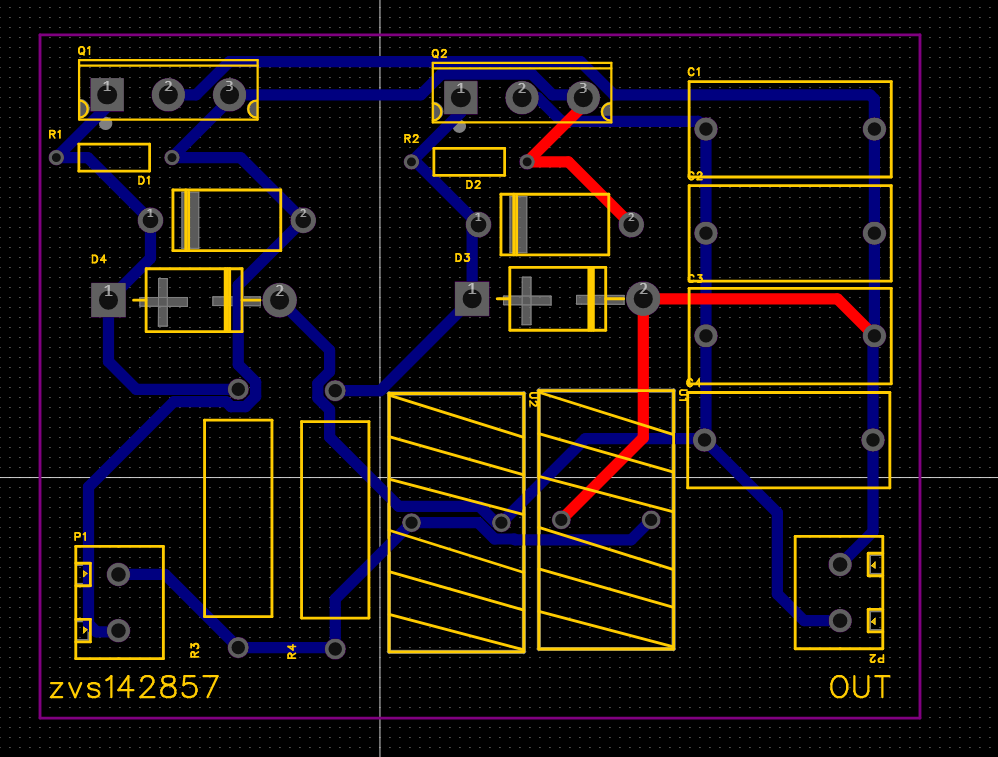

下面是PCB制版图




现在还没到PCB，等到了再测彩电高压包还有电磁线圈

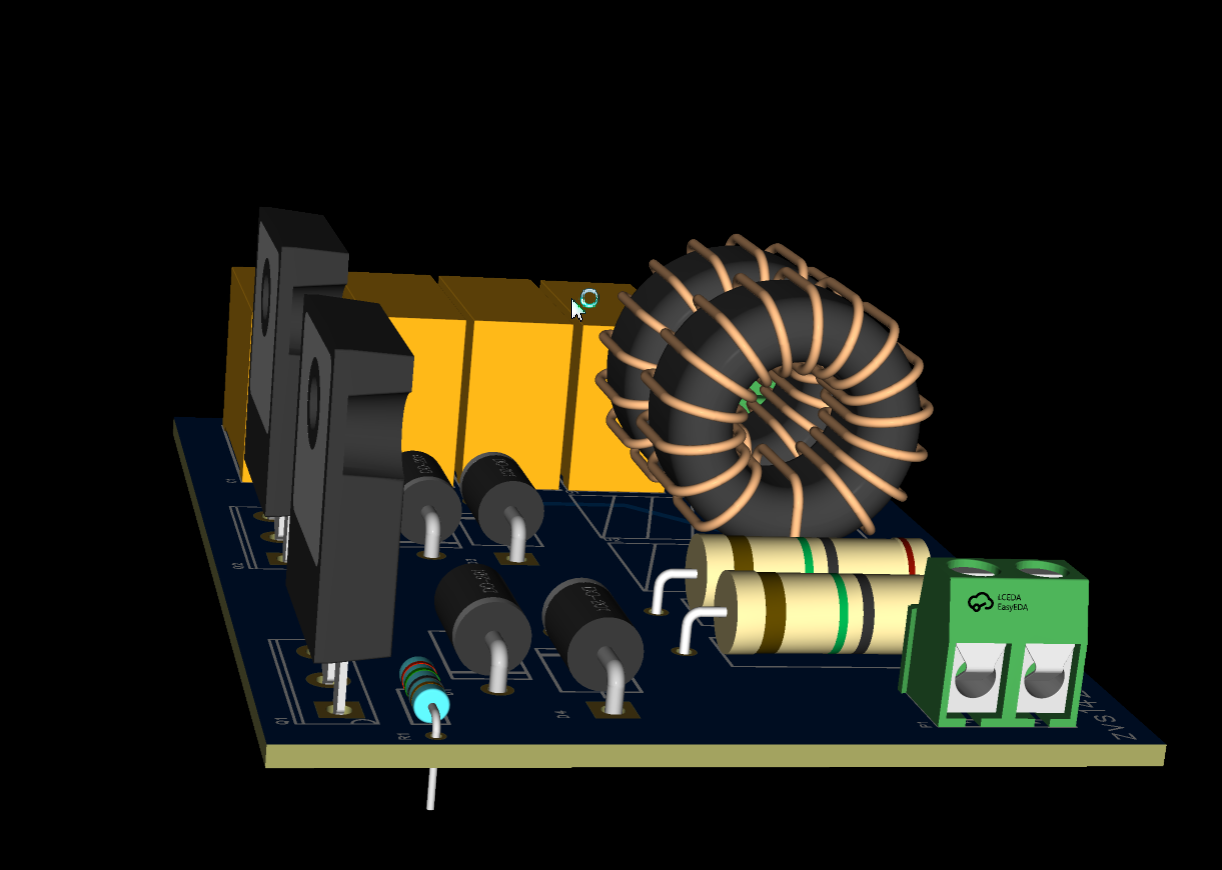

再来一个侧面图
