在一个阳光明媚的周末，俺收到了一个包裹，里面是期待已久的萤火工场CEM5826-M11雷达模块。说起来这个小巧的模块能够检测到人体运动，对于俺来说，它不仅仅是一个技术组件，更是实现俺梦想的钥匙——制作一个智能感应灯。俺老早看那个蠢蠢的感应灯不爽了。









用的ESP32的开发板，让我们扬帆起航！

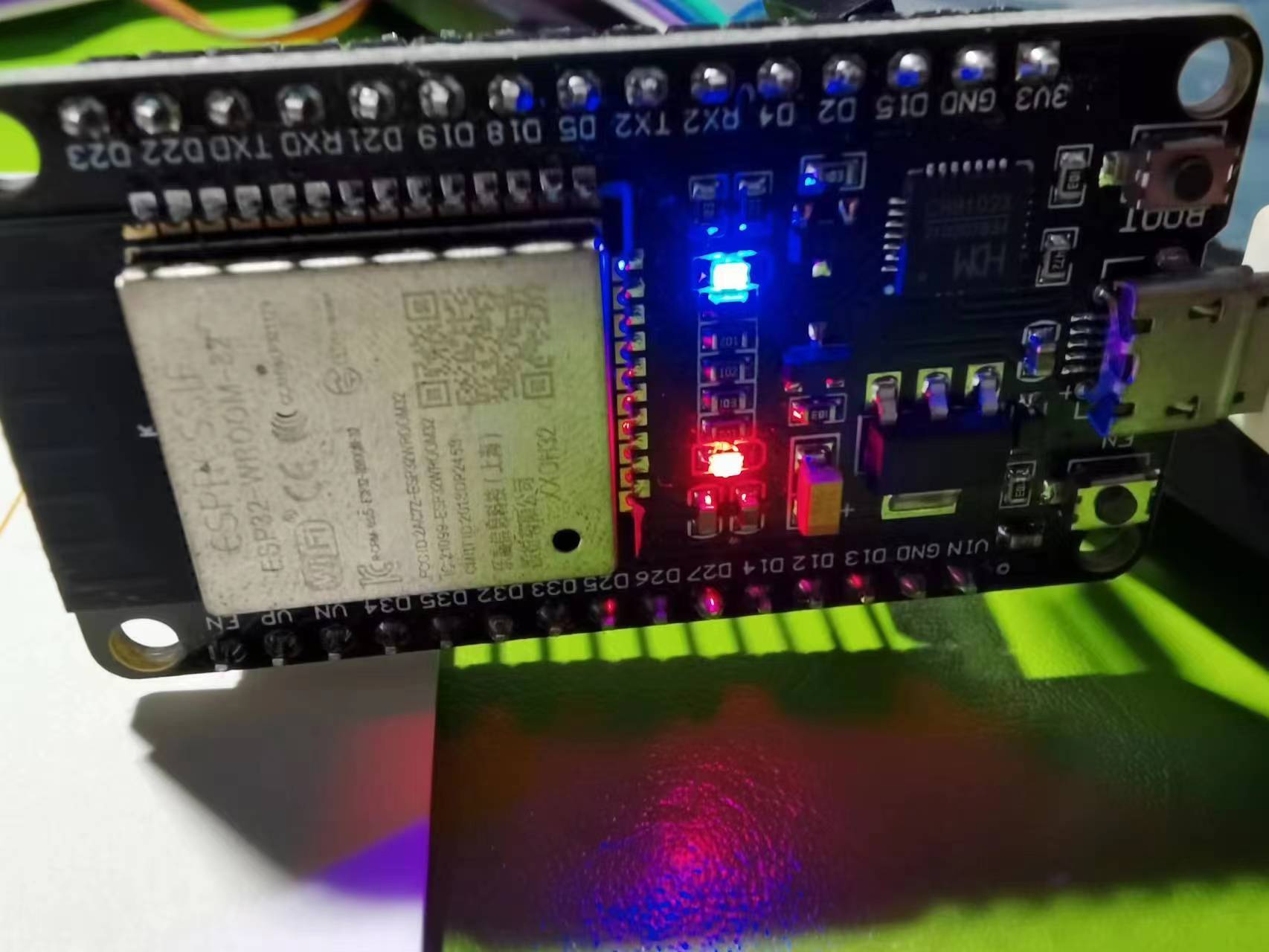

图1 ESP32开发板

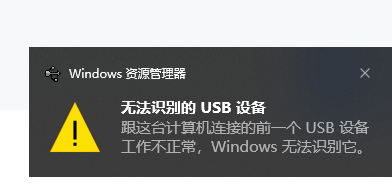

图2 翻船了



先装个驱动吧。。。





火速写了一个感应灯程序

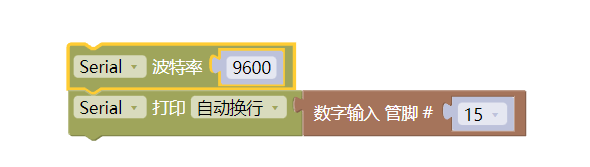

图3 感应灯程序



图4 怎么一直亮呢？？？

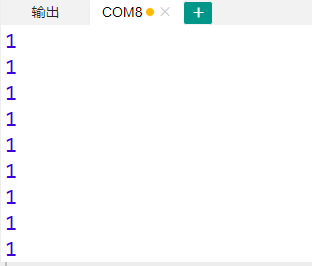

写个串口监视看看





说好的没人过100ms就会归零的呢？？？本来以为有0输出挺ok，结果发现是线掉了= =。



后面不死心，用串口再读试试，结果一点反应没有。



经过一段时间的排查。。。。

















emmm接触不良，话说这个雷达模块是真不上锡。希望是我焊接功底比较菜的问题吧。但是不应该呀，也可能是氧化什么的关系，而且我锡膏都用上了，还是不怎么上锡。焊盘距离其他元件有点近，不过板子紧凑的设计可以理解。









🆗现在正常了。感觉400的灵敏度还是有点太灵敏了。



记得调完之后用save命令保存。













🆗后续就得等打印机空闲下来再打个壳子了，当然这也是有点大财小用了，本次尝试纯粹是为了熟悉性能。



未来还可能会应用在：

1. 智能家居集成：自动控制照明、窗帘、空调等设备。通过人体微动检测，该模块能够提高智能家居的智能化体验和使用效果，实现屋内灯具的自动控制，为用户带来更加智能化的家居环境。





2. 安防监控系统：这个雷达模块在安防监控系统中具有高精度、全天候和特点，不知道抗干扰的效果怎么样，下次可以找个水汽多的时候试试，如果抗干扰可以，那么人体检测、周界防护和无人机监控等功能就可以实现。雷达模块的高频率毫米波信号能够穿透一定程度的物体，实现对人体的准确感知，无论是在白天还是夜晚、雨天还是雪天，都能保持较好的检测效果。





3. 健康监测：在健康领域，雷达技术可以用于监测睡眠模式、老年人的健康状况等。





4. 技术进步与集成：随着技术的进步，雷达技术可能会成为智能家居的下一个大事件哦，也许可以提供比蓝牙更好的体验。





5. 环境适应性：虽然CEM5826-M11模块性能出色，但在某些极端环境下，如高温或高湿，性能可能会有所下降。未来的工作可能会集中在增加环境适应性的测试和优化。





6. 多功能雷达系统：未来的雷达系统需要能够在尽可能减少所占用资源的同时，适应急剧变化的作战环境。雷达研究需要发展更加敏捷、更加有效的雷达系统，这可能会影响到CEM5826-M11等雷达模块的设计和功能。





ps：可以使用塑料等非金属遮蔽罩进行雷达探测区域的限制。同时是否可以将其作为反雷达的一种方式？



附：



程序代码：

void setup(){
 Serial.begin(9600);
 pinMode(15, INPUT);
 pinMode(2, OUTPUT);
}

void loop(){
 Serial.println(digitalRead(15));

 if (digitalRead(15) == 1) {
   digitalWrite(2,HIGH);
   delay(500);

 } else {
   delay(500);
   digitalWrite(2,HIGH);

 }

}
