一、硬件测评部分（续）



1.3 上电测试

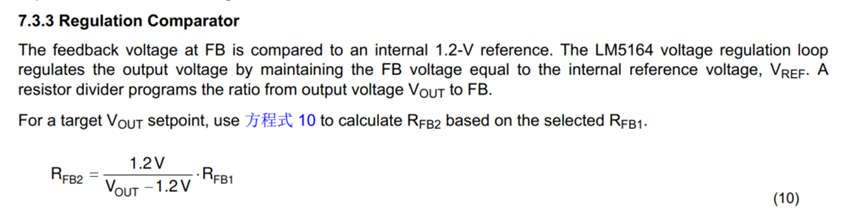

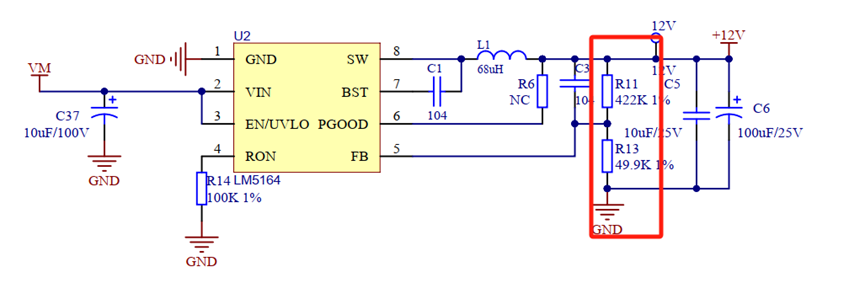

原理图中LM5164芯片的采样电阻R11为422kΩ，R13为49.9kΩ，根据芯片数据手册计算得输出电压为：



Vout = 1.2 /(49.9/422) + 1.2V = 11.348V



对比不同输入电压下，LM5164输出电压值和板级功耗情况：

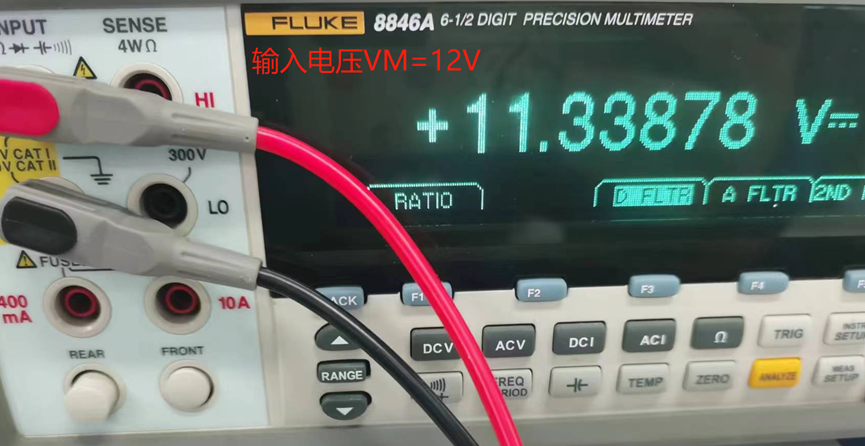

1. 输入电压VM=12V时，LM5164输出电压：

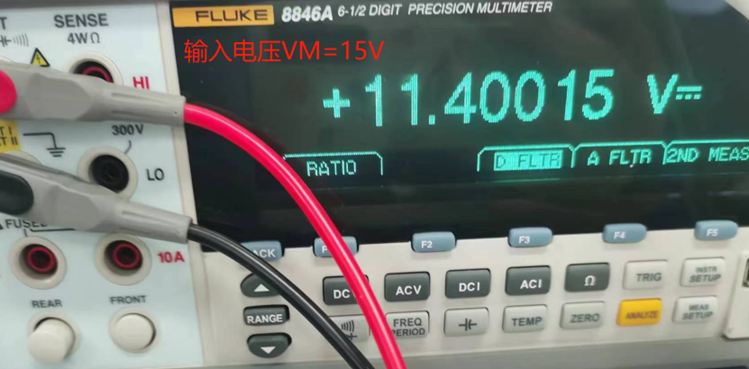

2. 输入电压VM=15V时，LM5164输出电压：





       可以看出输入电压为12V时，输出电压相较于理论电压值较输入电压为15V时更大。在输入电压为12V时，设定输出电压为11.38V，LM5164芯片调制占空比约为94.83%，而当输入电压为15V时，调制占空比约为：76%，避免了电压工作点边沿化。



       功耗对比（无电机负载）：

Ø  当输入电源电压为12V时，输出电流为：0.018A左右，可计算出功耗为：0.216W；

Ø  当输入电源电压为15V时，输出电流为：0.012A左右，可计算出功耗为：0.18W；



       两次测试负载相同，因此相差功耗主要LM5164芯片上；由此可以看出，通过调整DC-DC变换器的工作点，避免调制信号占空比边沿化，可以有效提高电源效率。（佐证了上一篇帖子的分析）



       注：官方板子上把LM5164的实际输出电压设定的为11.38V，而原理图网络标号上写的12V。不知是否为设计错误，如果不是设计错误还是建议网络标号的电压值标识准确，有时候不看原理图的话发现不了这个问题，容易产生一些测试上的误差和控制参数上的误差。



       附测试图片：

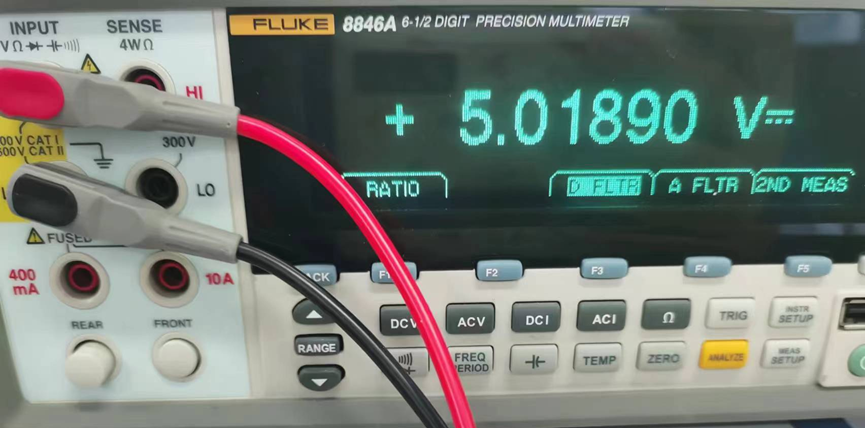

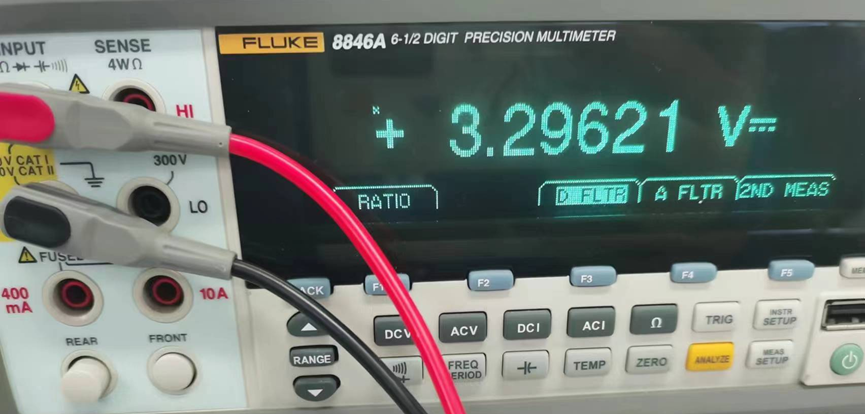

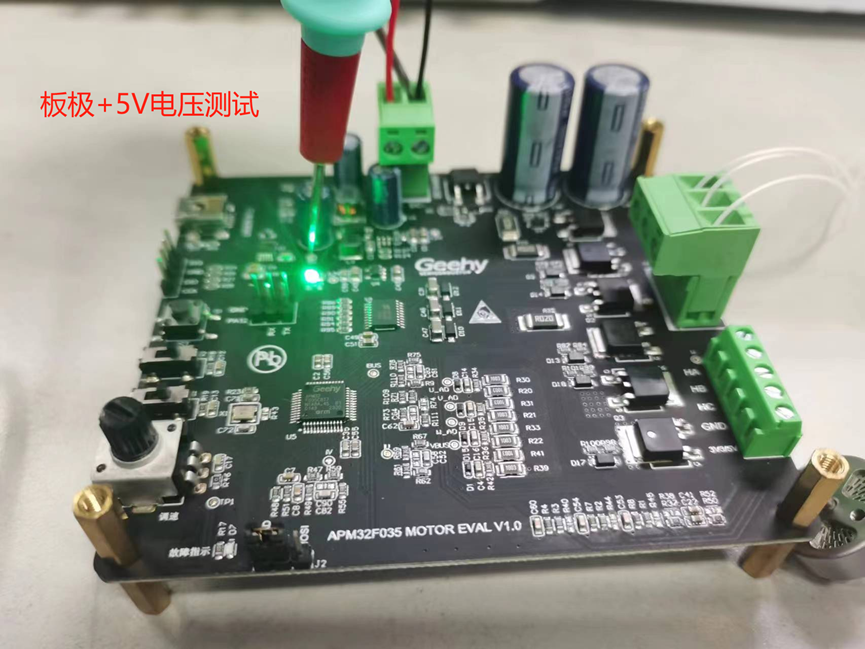

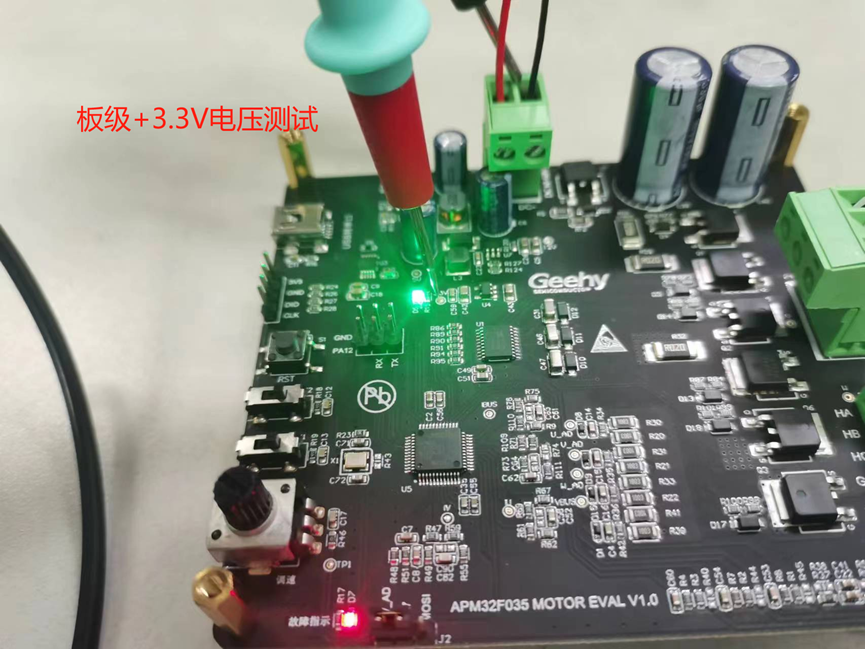

+3.3V和+5V电压都还是很准的



测试视频





二、软件测评部分



2.1软件平台搭建

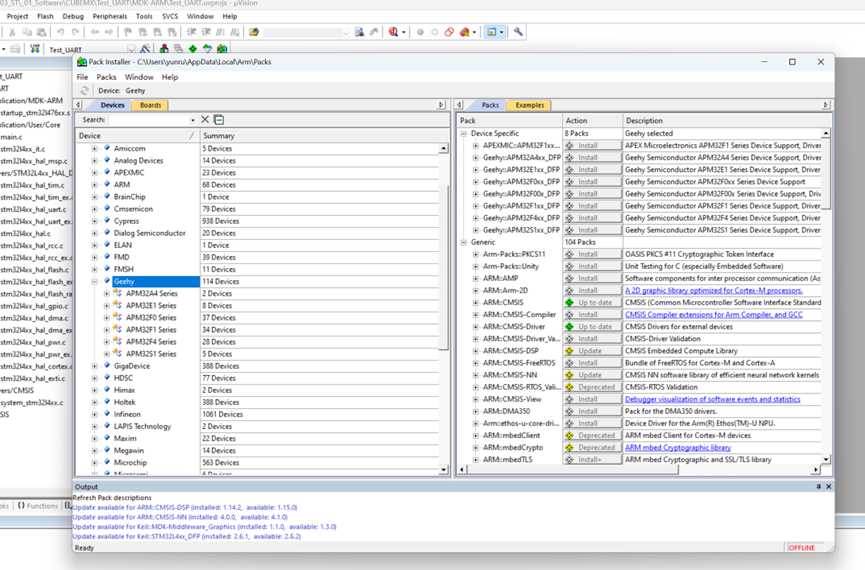

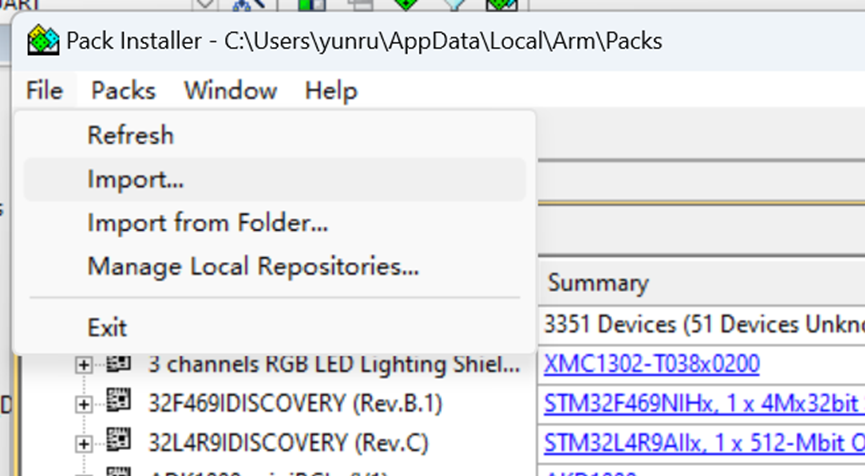

（1）导入官方库

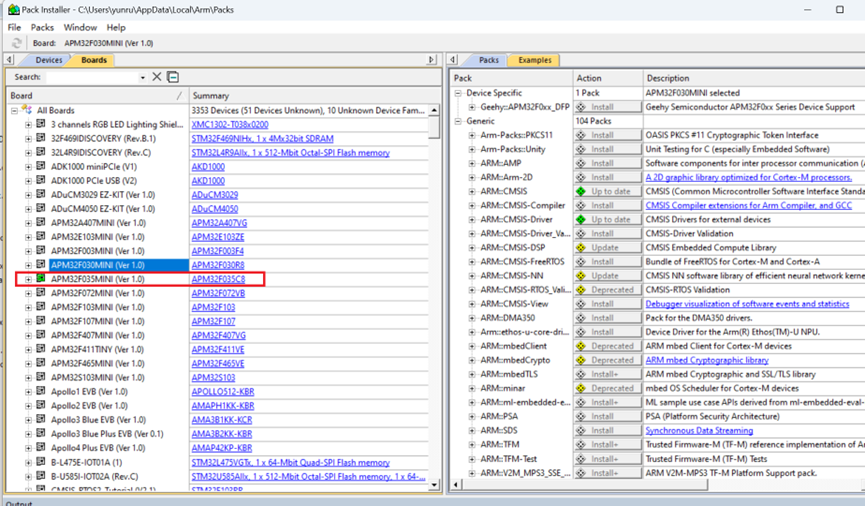

安装完成后如下所示

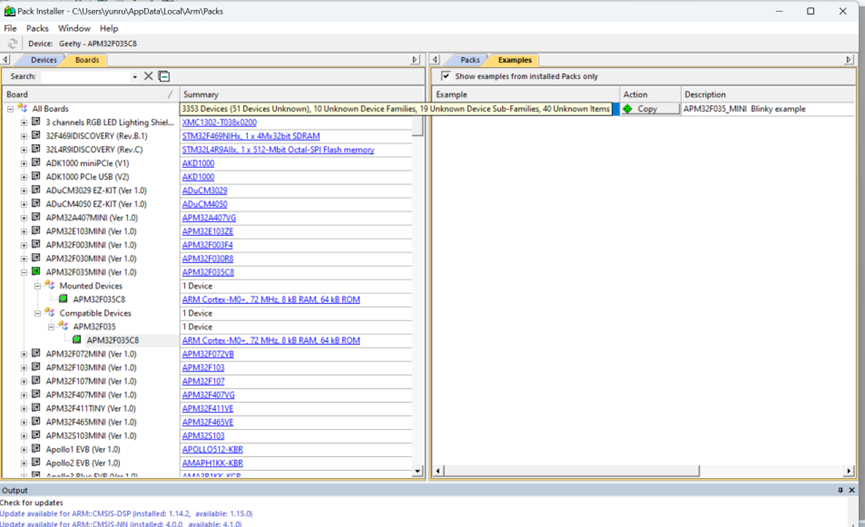

在这个里面可以找到官方例程

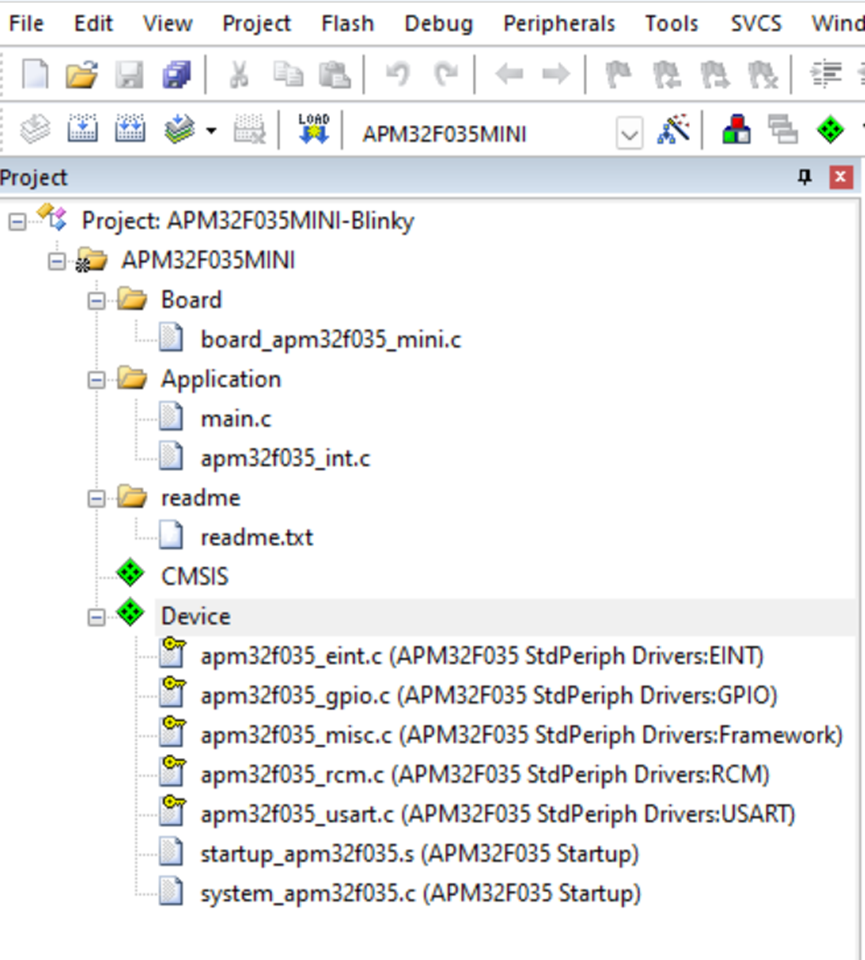

打开官方例程，工程树如下：

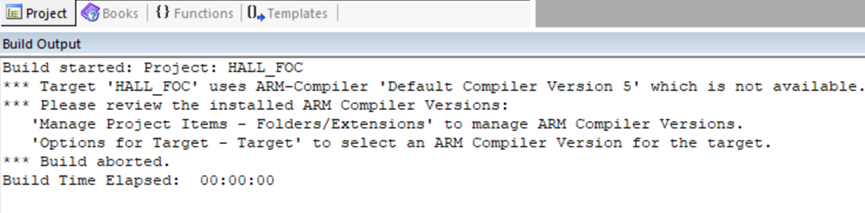

工程编译报错：

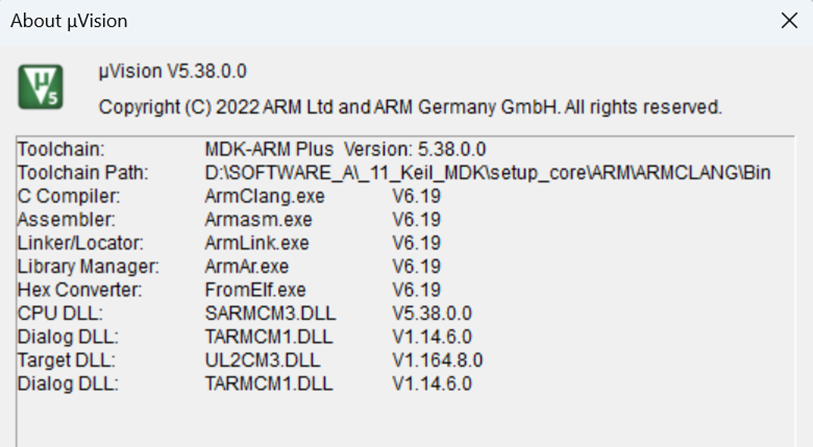

原因：Keil版本为5.38，没有自动下载兼容低版本的编译器；

解决方案，可以搜索CSDN

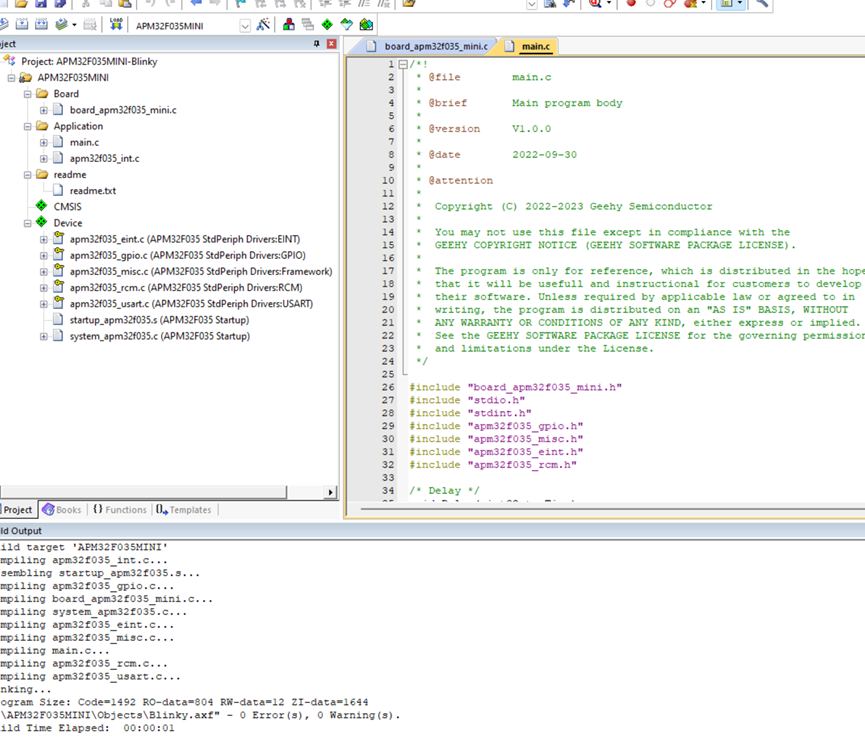

解决问题后进行编译：



 0 Error(s), 0 Warning(s).



BUT 软件识别不了芯片，正在解决中….待续
