最近网购了一块1.8寸TFT彩屏，准备用来做单片机图片显示，卖家也赠送了测试例程。本图片显示程序就是根据例程改造而来。

视频内部包含了图片循环显示和图片静止显示，以及如何取模。

图片取模方法如下：

1.首先打开PS（没有的可以自行下载一个，也可以用别的软件，能自定义图片尺寸即可），设置图片尺寸为120*160,（TFT彩屏最大显示尺寸为128*160），然后导入自己喜欢的图片，然后保存为 .jpg格式（其他格式图片取模软件无法打开）。

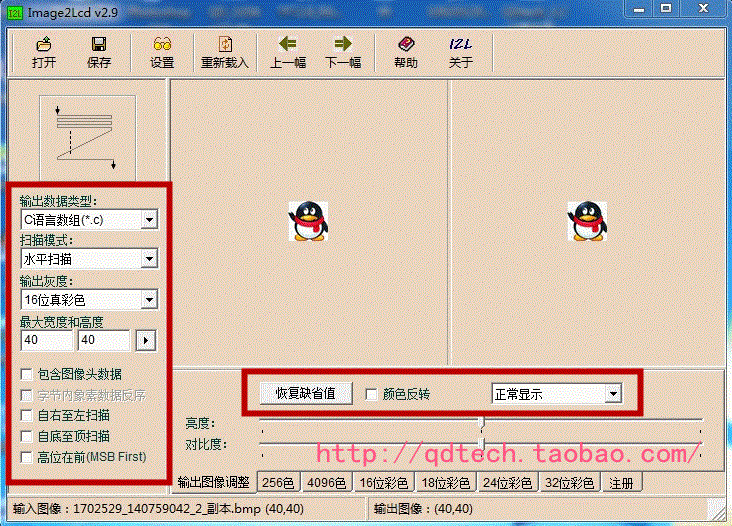

2.打开图片取模软件（没有的可以在开源文件里找），设置方法如图所示

注意最大宽度和高度可以自定义，但是需要与程序里面的参数保持一致，也不要超过TFT彩屏能显示的最大尺寸，否则会显示乱码。



3.打开在PS里制作好的图片，然后保存，注意名字里面不能出现特殊字符：（  /|\:<*?>  ），也最好不要出现中文，否则keil无法识别，需要手动修改名字。



4.复制生成好的.c文件，在keil里找到Picture.h文件，将文件粘贴进去（可以删掉原来的图片代码），根据需求决定是否修改名字。

这个是生成的名字

const unsigned char gImage_1[38400] = { 后面程序内容省略}

其中 gImage_1后面的数字1就是我们保存时的重命名，可以根据需要在程序中进行修改。但是要与下面的代码保持一致。



//取模方式 水平扫描 从左到右 低位在前
void showimage(const unsigned char *p) //显示120*160 自定义图片
{
     int i,j,k;
    unsigned char picH,picL;
    Lcd_Clear(WHITE); //清屏

    for(k=0;k<1;k++)//纵坐标图片数量
    {
           for(j=0;j<1;j++)//横坐标图片数量
        {
            Lcd_SetRegion(120*j+2,160*k,120*j+119,160*k+159);        //坐标设置
            for(i=0;i<120*160;i++)
             {
                 picL=*(p+i*2);    //数据低位在前
                picH=*(p+i*2+1);
                LCD_WriteData_16Bit(picH<<8|picL);
             }
         }
    }
}

这段代码里面的120和160指的是图片尺寸，注意要与生成的图片尺寸一致，否则显示乱码或者报错。（TFT彩屏最大显示尺寸为128*160）



void QDTFT_Test_Demo(void)
{
//    Lcd_Init();
//    LCD_LED_SET;//通过IO控制背光亮
////    Redraw_Mainmenu();//绘制主菜单(部分内容由于分辨率超出物理值可能无法显示)
////    Color_Test();//简单颜色填充测试
////    Num_Test();//数码管字体测试
////    Font_Test();//中英文显示测试
    showimage(gImage_1);//图片显示示例
 delay_ms(5000);
    showimage(gImage_2);//图片显示示例
 delay_ms(5000);
    showimage(gImage_3);//图片显示示例
 delay_ms(5000);

////    LCD_LED_CLR;//IO控制背光灭
}



注意图片代码 gImage_后面的重命名要与 showimage(gImage_名字);一致，否则报错。例如图片代码名字为const unsigned char gImage_1 ，那么  showimage(gImage_1);  ，否则报错。注意STM32F103C8T6单片机最多能够储存3张120*160 自定义图片。



下面是实际操作视频，视频内包括图片静止显示和动态显示两种，包括具体操作方法，不懂的可以参考一下。



帖子内涉及到的代码及软件均已开源。需要的可以下载。
