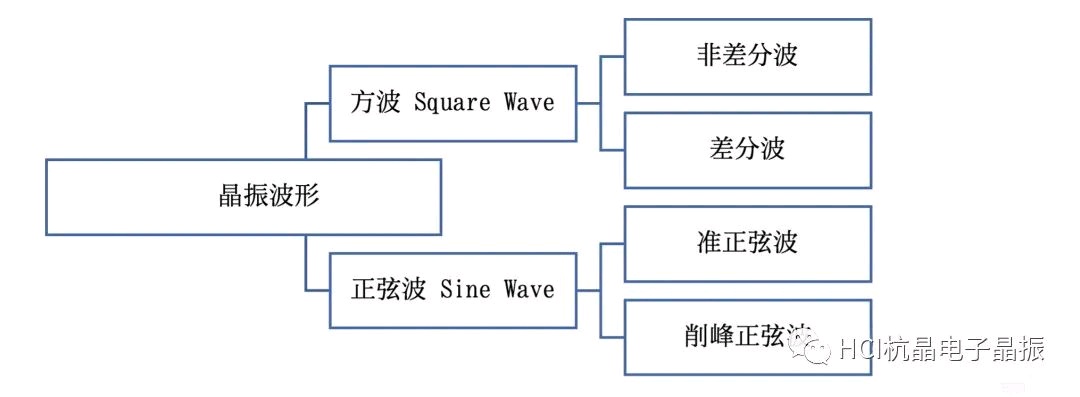

对于晶振输出波形，相信一部分人可能认为只有两种波形，即无源晶振输出波形为正弦波，有源晶振输出波形为方波，小部分为正弦波。但其中方波有非差分和差分输出的选择；正弦波有准正弦波和削峰正弦波的选择。

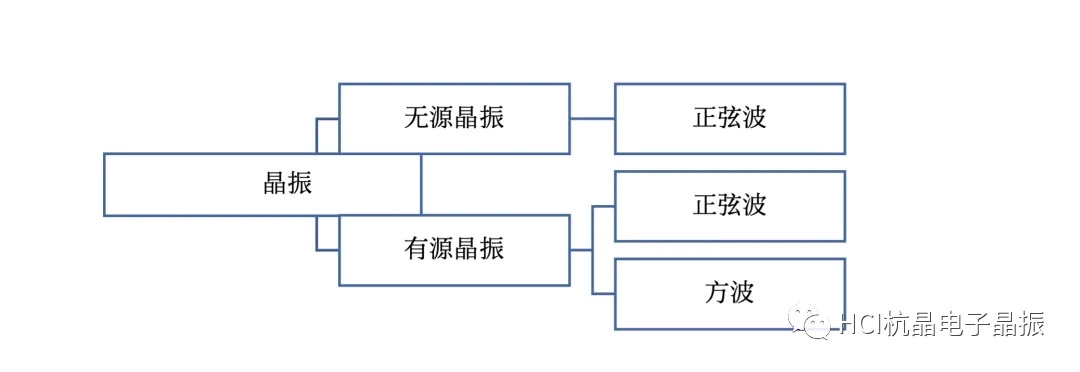

无源晶振输出波形为正弦波；有源晶振输出波形为正弦波或方波。有源晶振本身是正弦波输出波形，内部增加整形电路，输出后的波形为方波。

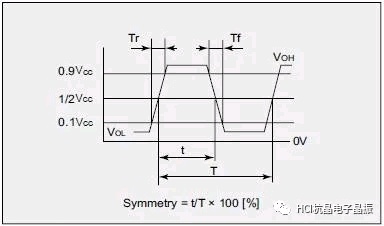

方波输出功率大，驱动能力强，但谐波分量丰富;正弦波输出功率不如方波，但其谐波分量小很多。方波主要用于数字通信系统时钟上，用来驱动时纯计数电路或门电路。



（1）TTL输出

TTL是晶体管-晶体管逻辑（Transistor-Transistor Logic）电路，传输延迟时间快、功耗高，属于电流控制器件。

（2）CMOS输出

CMOS输出是最常见一种，属于电压控制形式，用来驱动逻辑电平输入。CMOS输出的传输延迟时间慢、功耗低，相对TTL有了更大的噪声容限，输入阻抗远大于TTL输入阻抗。

（3）LVPECL输出

LVPECL由ECL和PECL发展而来，其典型输出为一对差分信号，射极通过一个交流源接地。LVPECL使用时应注意：不同电平不能直接驱动，中间可用交流耦合、电阻网络或专用芯片进行转换。

（4）LVDS输出

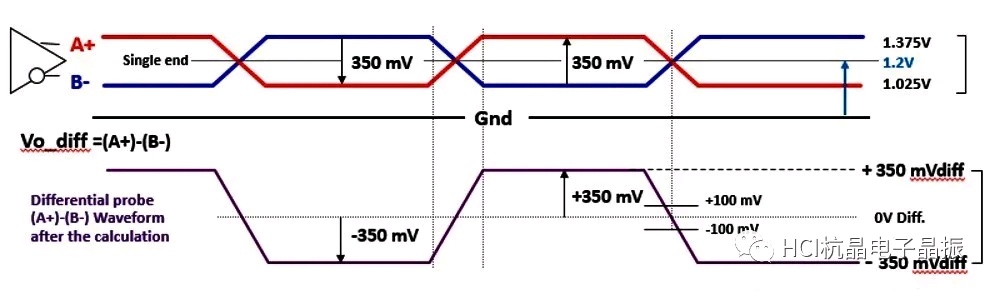

LVDS是低电压差分信号（Low-Voltage Differential Signaling），为差分对输入输出，内部有一个3.5-4mA恒流源，在差分线上改变方向和电平来表示“1”和“0”。

通过外部的100欧匹配电阻（并接在差分线上靠近接收端）转换为±350mV的差分电平。LVDS使用注意：可以达到600MHz以上，PCB要求较高，差分线要求严格等长，差最好不超过10mil（0.25mm）；100欧电阻离接收端距离不能超过500mil，最好控制在300mil以内。

正弦波主要用于对EMI、频率干扰有特殊要求的电路，这种电路要求输出的高次谐波成分很小;后面有模拟电路选用正弦波也是比较好的选择。通常需要提供例如谐波、噪声和输出功率等指标。

还有一种特殊的削顶正弦波（Clipped Sine Wave），相比方波的谐波分量少很多，但驱动能力较弱，在负载10K//10PF时Vp-p为0.8Vmin。SMD 7050、SMD5032、SMD3225等封装的表贴温补晶振通常使用这种形式的输出波形。
