在泰凌Wiki网站上提供了多种应用场景的软件SDK，供客户选择使用。本系列的几篇文章主要讲述"Bluetooth LE Single Connection"，此SDK是单连接应用的SDK，所谓的单连接就是蓝牙芯片做从机跟主机(一般是手机)建立点对点连接，或者蓝牙芯片做主机跟其他的从机建立点对点连接的应用场景。

本篇文章详细讲述此SDK中的B85m_ble_remote例程的使用及注意事项，以便客户尽快熟悉起来，加快项目开发进度。

1

 ble_remote例程说明

单连接SDK中B85m_ble_remote适用825x芯片和827x芯片，所以编译选项中又分为了825x_ble_remote和827x_ble_remote（下文统称ble_remote）。

ble_remote例程是较复杂的从机例程，是蓝牙语音遥控器的源码例程。

Telink具有多种语音遥控器的方案，详情链接：

http://wiki.telink-semi.cn/wiki/solution/RCU/

该例程主要功能：蓝牙连接并枚举为HID设备，矩阵按键扫描，语音采集并BLE传输，IR功能，电池电量检测，低功耗，OTA升级等。

2

开发板选择

基于TLSR825x和TLSR827x芯片的遥控器的相关资源（软件SDK，硬件参考设计等），请通过以下链接下载：

http://wiki.telink-semi.cn/wiki/solution/RCU/Generic-Bluetooth-LE-RCU/

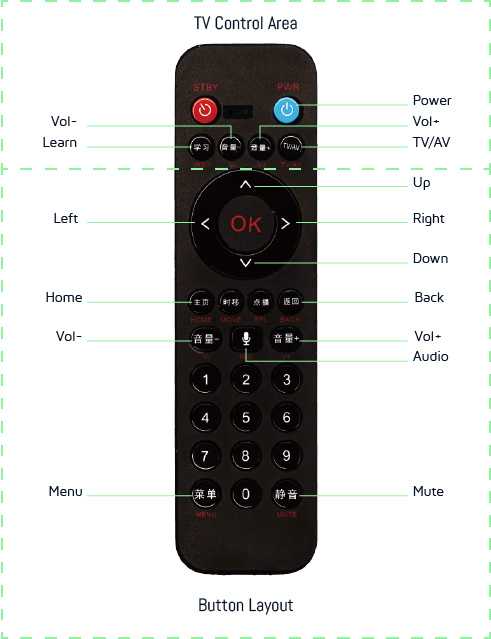

基于TLSR825x和TLSR827x的语音遥控器Audio RCU如下图所示：

3

使用演示

Audio RCU有两种使用方式，一种是直接跟智能电视进行蓝牙连接，并控制电视。另一种是配合kma master dongle一起使用（在kma master dongle的文章中进行演示说明）。下面主要讲述第一种使用方式，并用手机替代智能电视。

编译ble_remote例程，并把生成的固件download到Audio RCU板中，重新上电或者reset一次。

在手机-->设置-->蓝牙 页面，扫描到“VHID”，点击连接并选择配对。蓝牙连接后，手机上会显示“VRemote”的名称。

点击Audio RCU上的按键，手机上会有相应的显示。比如按“音量+”，手机界面会弹出音量增加的提示。

注意1：ble_sample例程是HID设备，不需要在手机app中使用。如果使用手机app连接，是看不到上面的按键的效果。

注意2：RCU上的部分按键，手机不一定支持。因为RCU是蓝牙语音遥控器，可以蓝牙连接智能电视，机顶盒等设备，当作遥控器使用。手机和智能电视上对一些按键的解析不同导致的。

4

主要功能

在ble_remote的app_config.h文件中，有主要功能的宏定义开关。

1、低功耗

默认使能了低功耗功能，宏定义为：

#define BLE_REMOTE_PM_ENABLE             1

#definePM_DEEPSLEEP_RETENTION_ENABLE       1

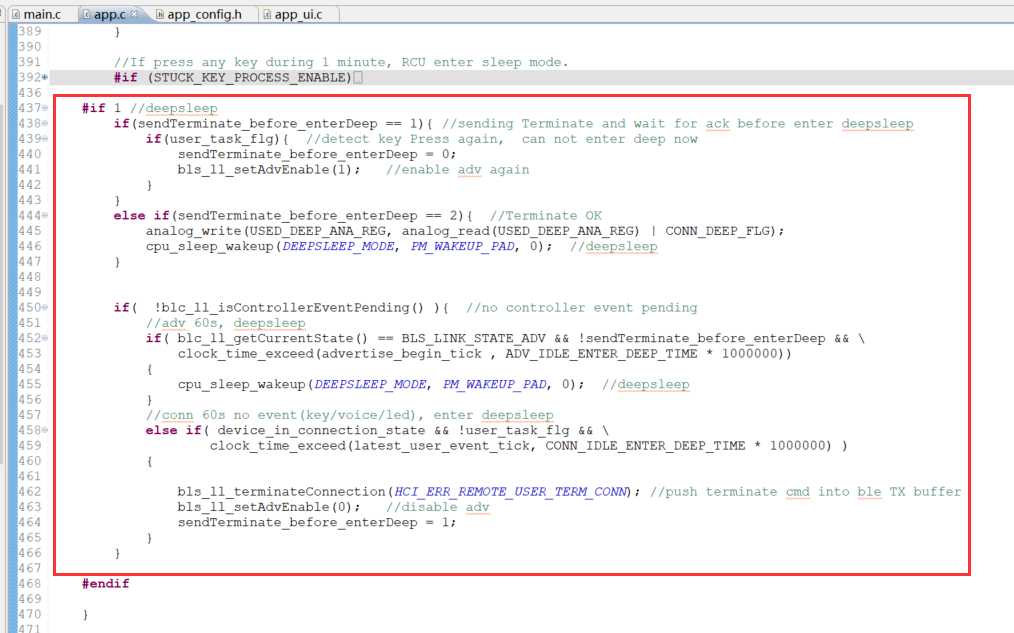

另外，针对遥控器闲置的情况做功耗优化，广播超过60s会自动进入深睡眠（deepsleep模式）而停止广播。建立连接，60s内无按键事件，会断开连接并进入deepsleep模式。代码如下图所示，在blt_pm_proc()中代码如下图所示。

注意：当蓝牙处于连接状态时，必须先主动断开连接并收到对方的ack后，再进入低功耗模式。

2、按键扫描

遥控器有较多的按键，Telink提供了行列式扫描按键的代码，此部分请用户根据handbook的“按键扫描”章节以及例程代码来理解，本文不再赘述。

3、语音采集和语音传输

语音采集支持16K和32K的采样率，语音传输是使用BLE的方式来传输压缩的语音。实现原理和机制请用户参考handbook的“Audio”章节，本文不再赘述。宏定义开关为：

#define BLE_AUDIO_ENABLE              1

另外例程支持多种语音流的压缩格式，可使用宏定义选择：

#define TL_AUDIO_MODE        TL_AUDIO_RCU_ADPCM_GATT_TLEINK

4、低电量检测

使用ADC采集电池电量，是较为常用的应用场景。该例程有提供了代码实现，原理和使用的说明，请用户参考handbook的“低电检测”章节。宏定义开关为：

#define BATT_CHECK_ENABLE             1

5、红外遥控

该例程也支持红外遥控器的功能，实现原理和机制请用户参考handbook的“IR”章节。默认没有使能，宏定义的开关为：

#define REMOTE_IR_ENABLE               0

6、OTA升级

默认支持OTA升级，OTA升级的原理和机制，请用户参考handbook的“OTA”章节。宏定义开关为：

#define BLE_REMOTE_OTA_ENABLE           1

7、固件检查

firmware check有两种，一种是通过CRC32校验的方式来确认firmware是否完整。在firmware的末尾有CRC32校验值，在初始化的时候从flash中读取frimware固件计算CRC32并比较。如不一致，则认为firmware损坏。详情请参考handbook的“14.4 Firmware完整性自检”章节的说明。

宏定义开关为：

#define FIRMWARE_CHECK_ENABLE            0

另一种是，基于UID的firmware check，实现机制是：在量产时，量产工具获取芯片端的16字节的uid明文加密得到一段密文，并烧录到flash的固定地址。在程序代码中，初始化时也会根据芯片本身的uid进行加密得到密文，并跟flash中烧录的密文对比，一致则认为ok继续运行，否则停止运行。详情请参考handbook的“14.3 Firmware数字签名”章节的说明。

宏定义开关为：

#define FIRMWARES_SIGNATURE_ENABLE          0

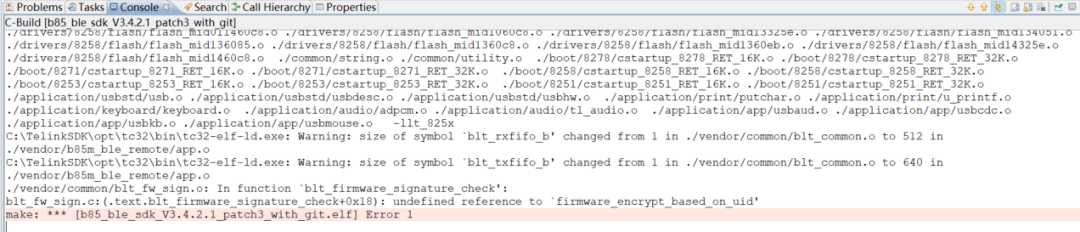

注意，打开FIRMWARES_SIGNATURE_ENABLE宏定义后，编译会报错，提示firmware_encrypt_based_on_uid未定义，如下图所示：

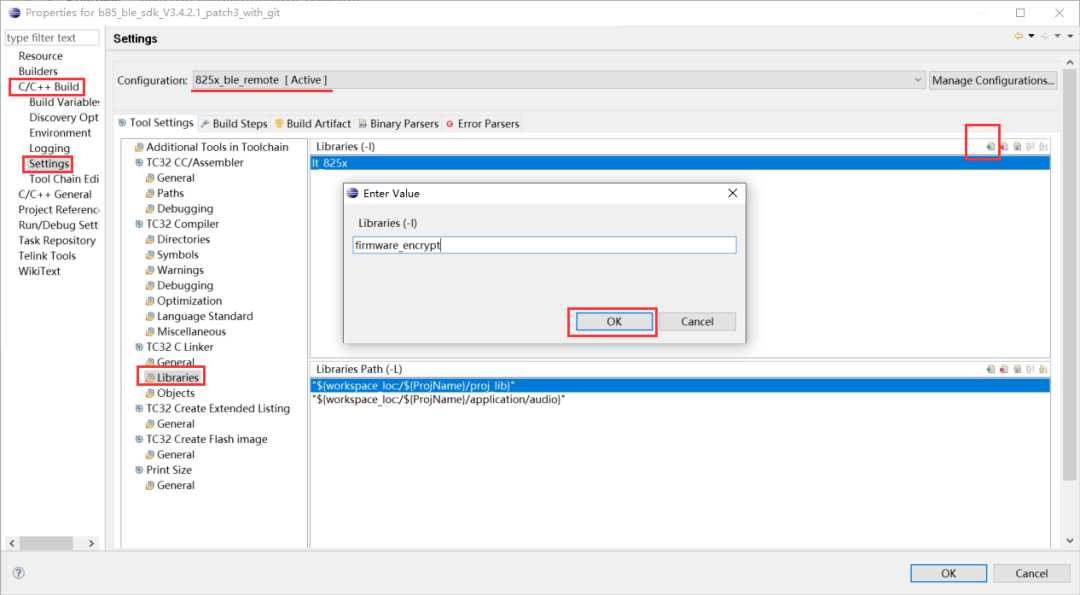

解决方法：在proj_lib文件夹中有“libfirmware_encrypt.a”库文件，但是工程没有包含该库文件。具体操作为：点击project --> Properties-->C/C++ Build-->Setting-->Tool Setting的Libraries页面，点击“+”，在窗口输入“firmware_encrypt”，并点击OK。

注意：添加库文件包含的名称不要写错了，库文件名称“libfirmware_encrypt.a”需要去头去尾(即把lib和.a去掉)。

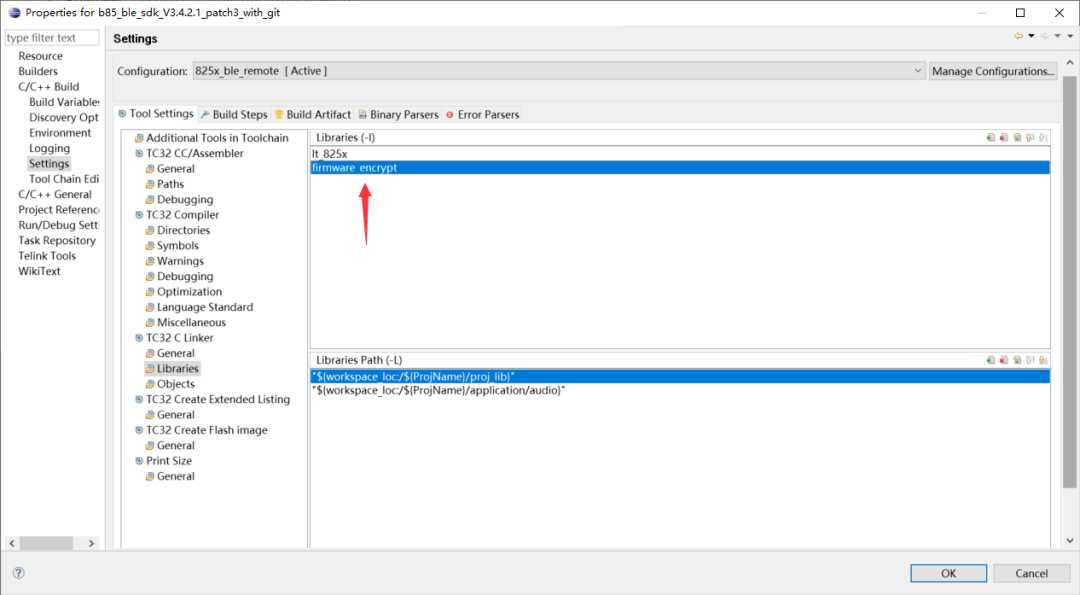

添加完成的效果如下图，clean后再rebuild即可编译成功。
