多年前我家装修时见过木工用水平仪，那时候木工把它当宝贝一样，用完了就放在木盒里。感觉很精密的样子，很好奇内部的结构。

最近收破烂儿，卖家知道我是为了练习维修后，就多送了我一些，恰好就有一个坏的水平仪。

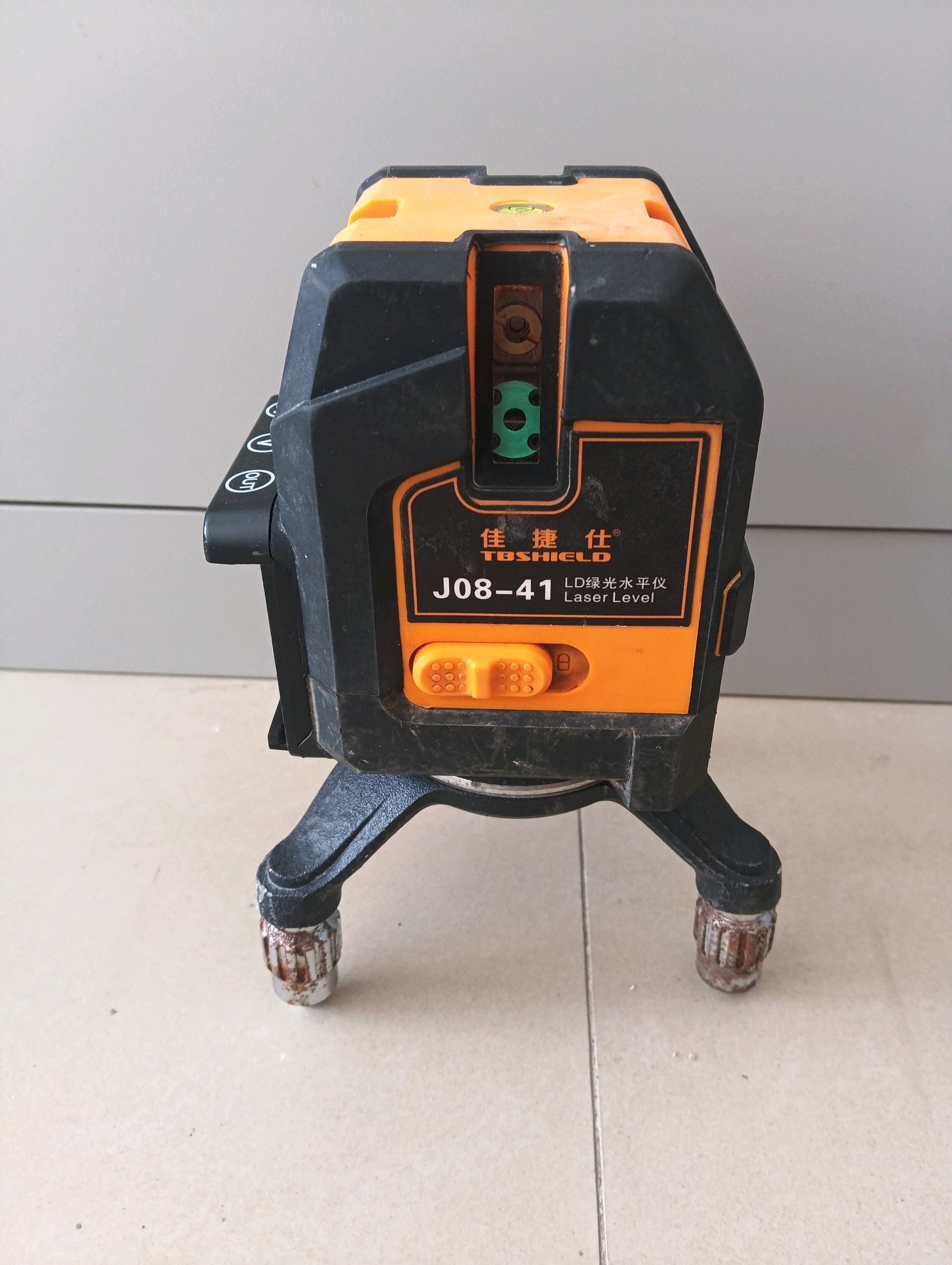

这是产品型号侧，有一个开关。

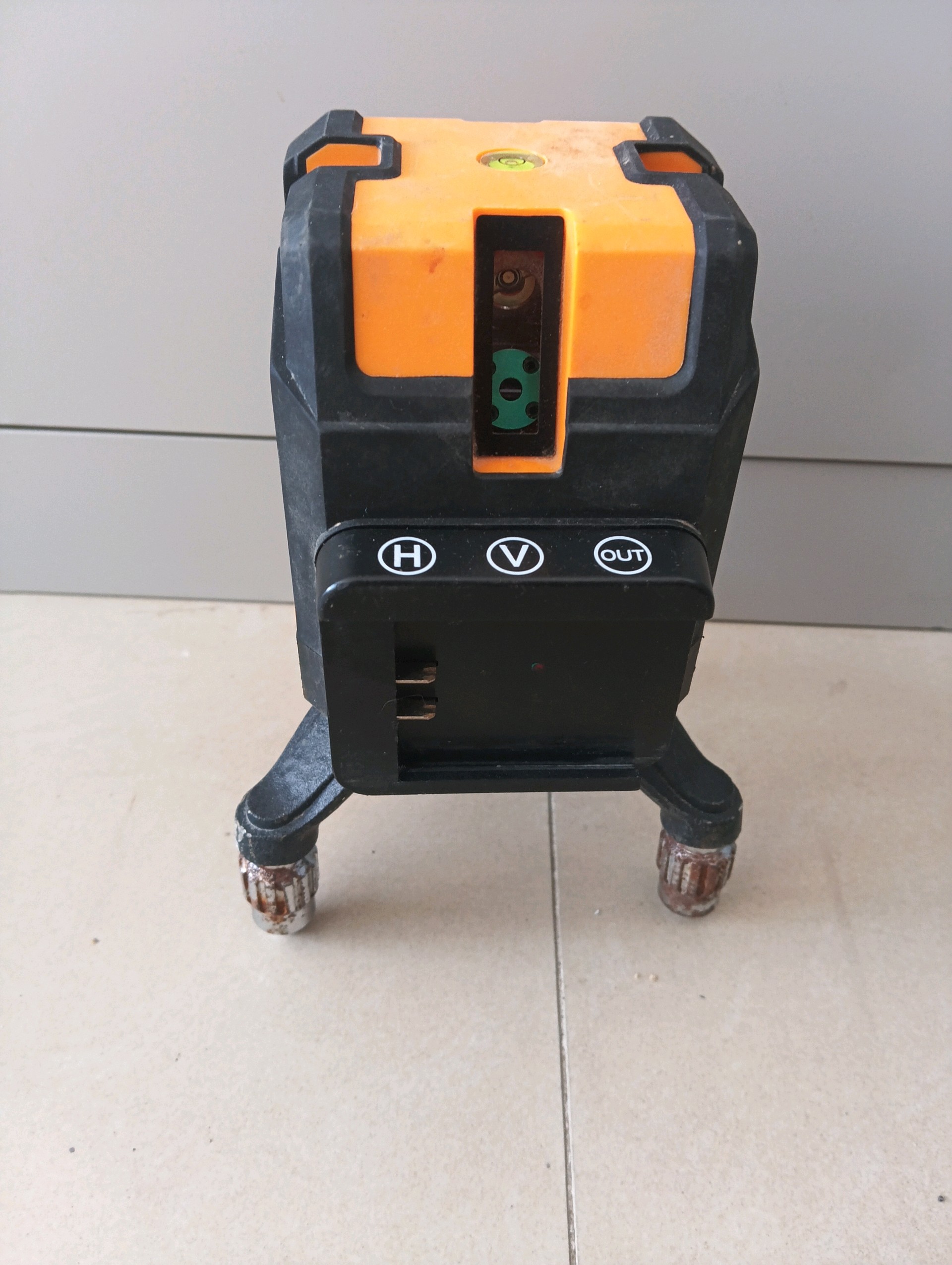

这是电池侧，有三个触摸按钮

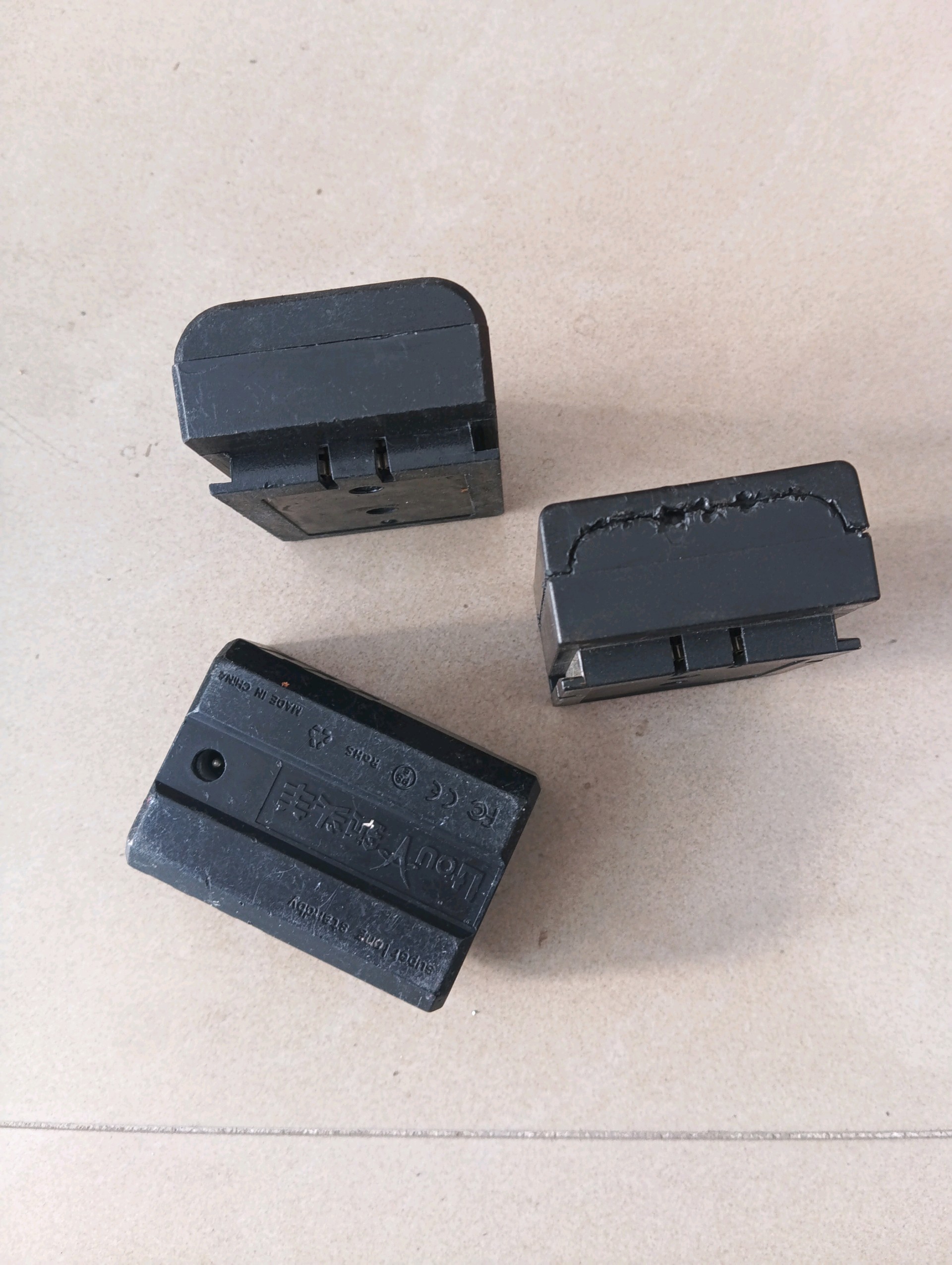

还送了三块电池，经测量有撬痕的那个还有3.5V电压，另外两块电压是0

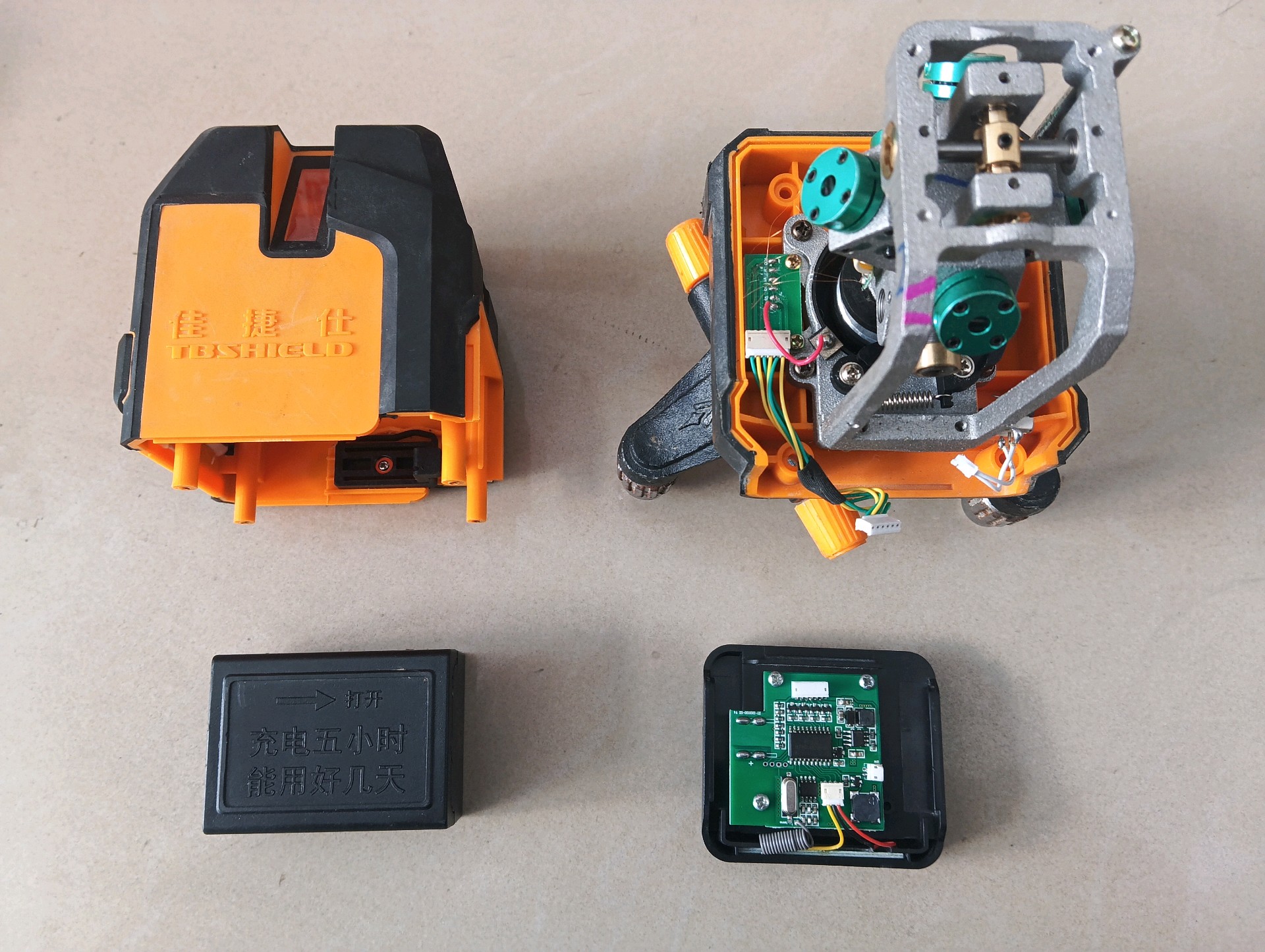

拆机全家福

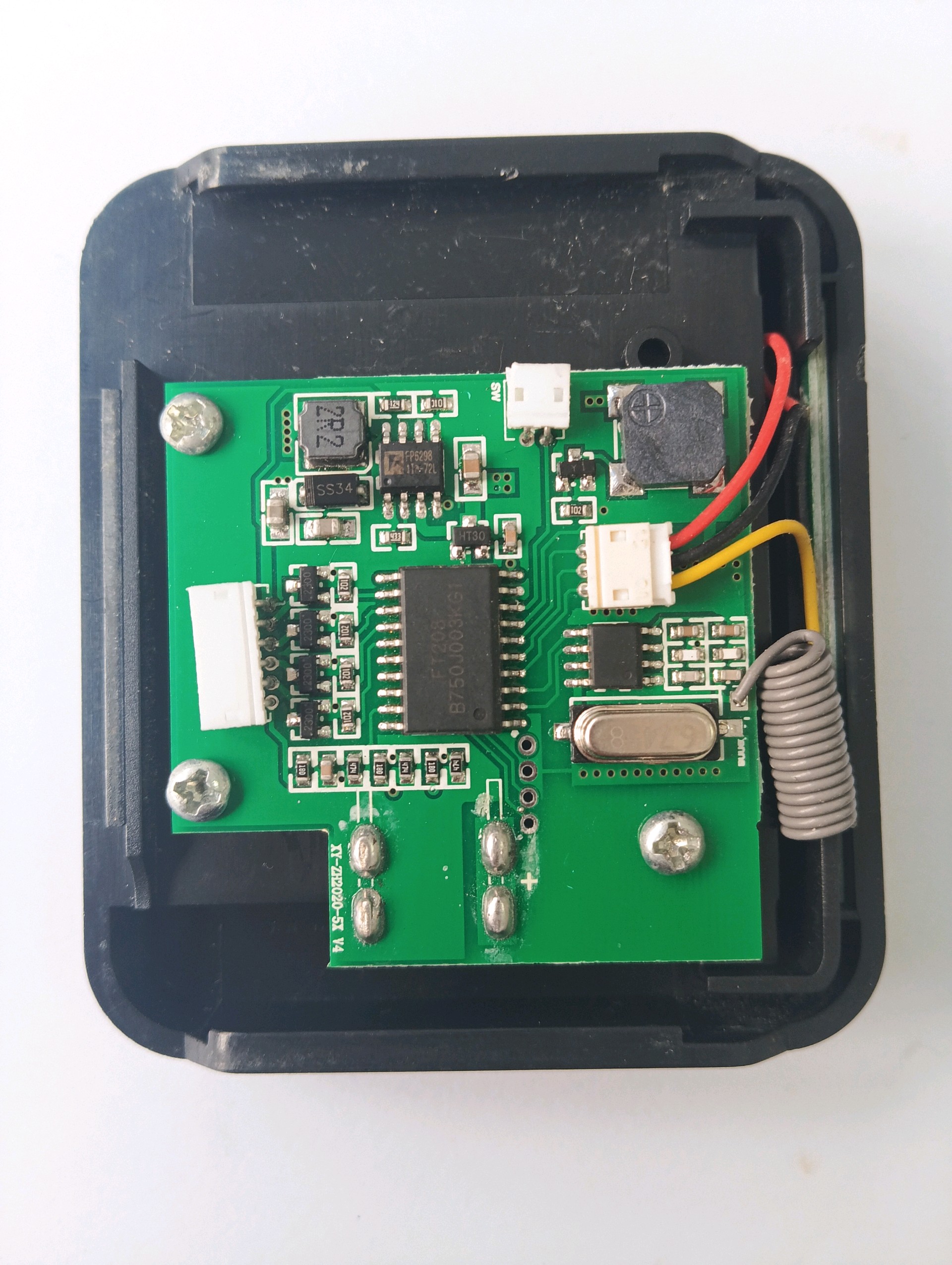

插上电池，主板的电源管理芯片严重发热

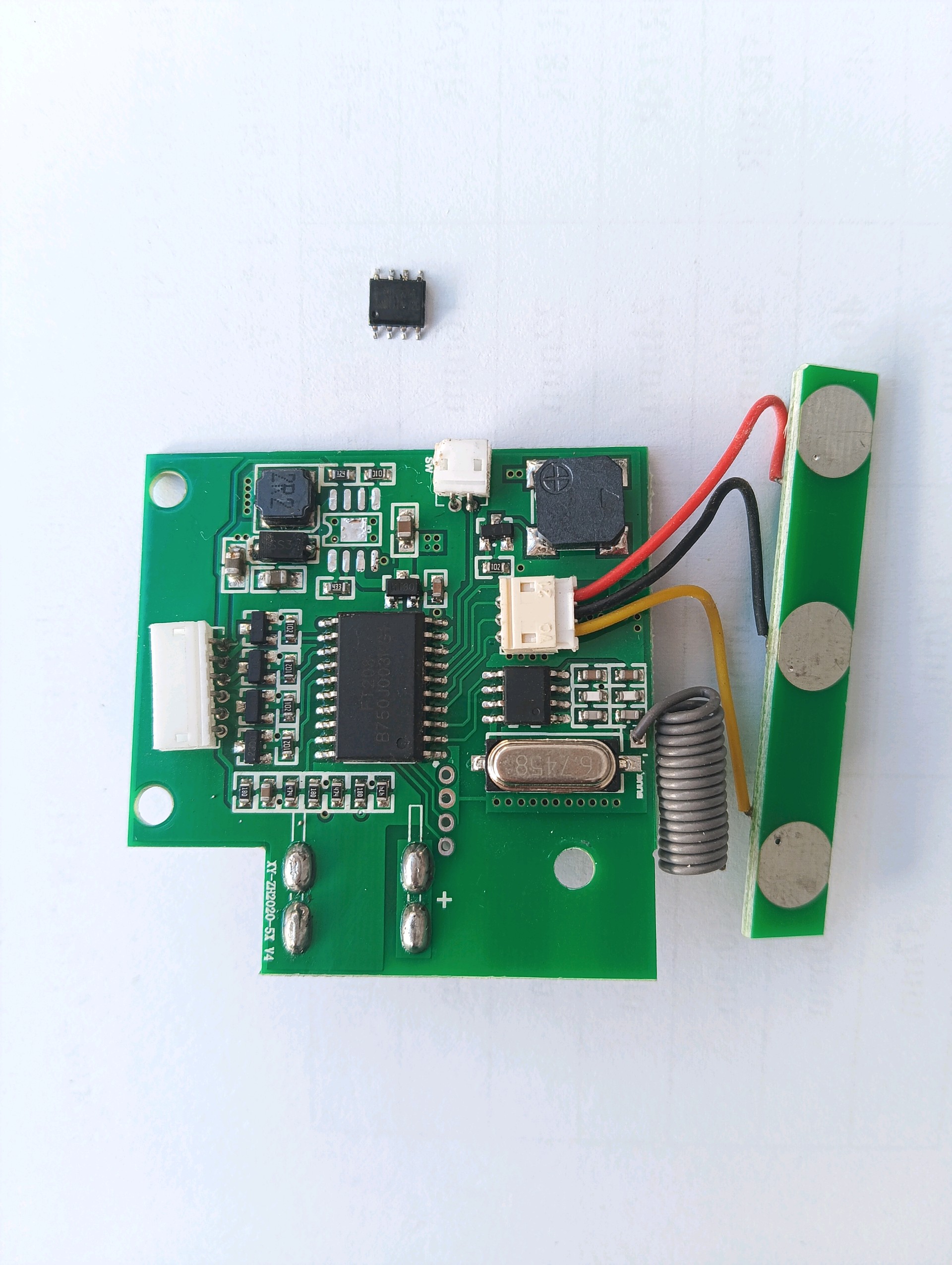

拆出主板，拆下电源芯片

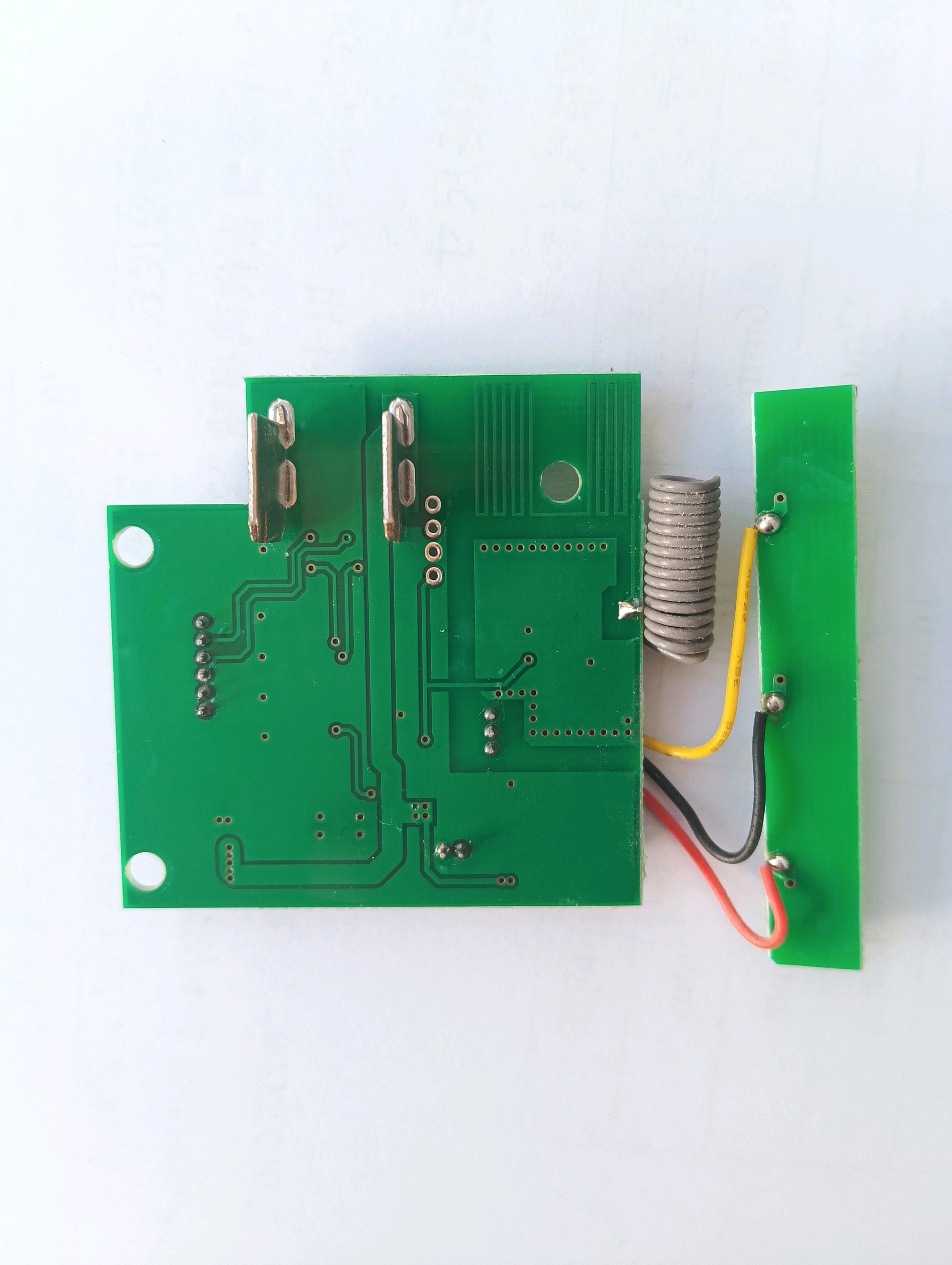

主板背面没有任何元件

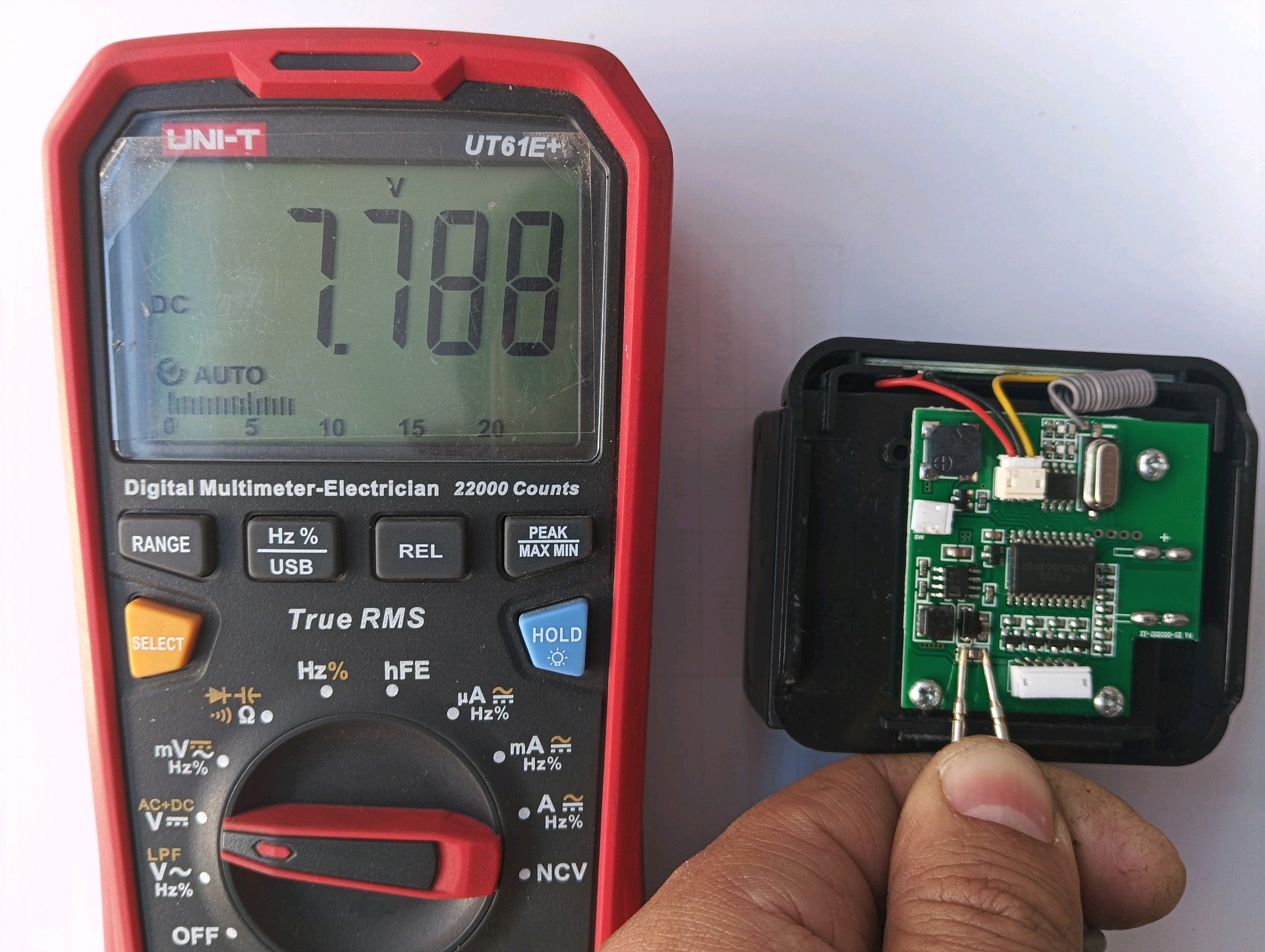

换上新的电源芯片，测量电源输出7.8V


主板子修好了，研究一下水平仪主体

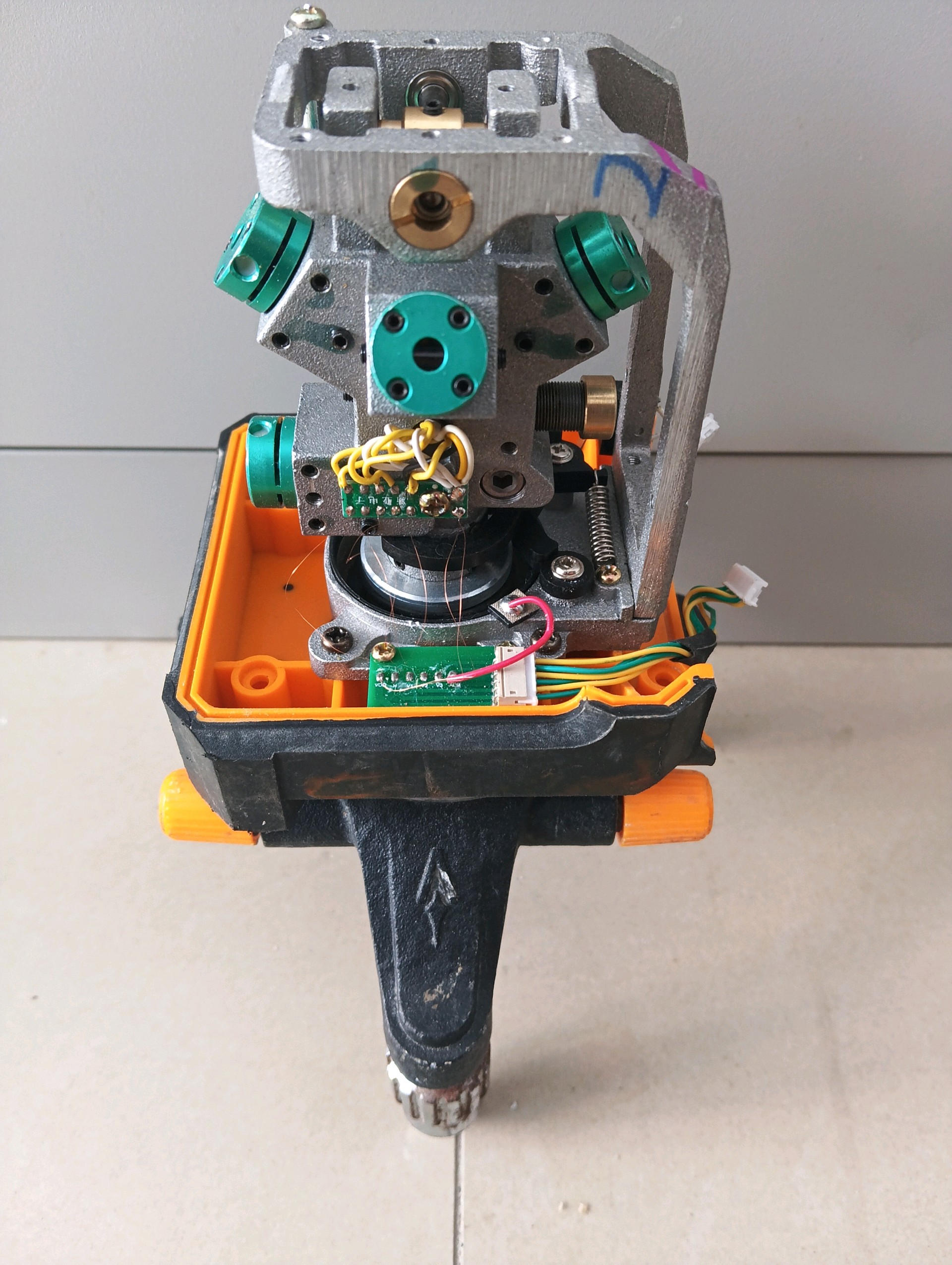

主体照片

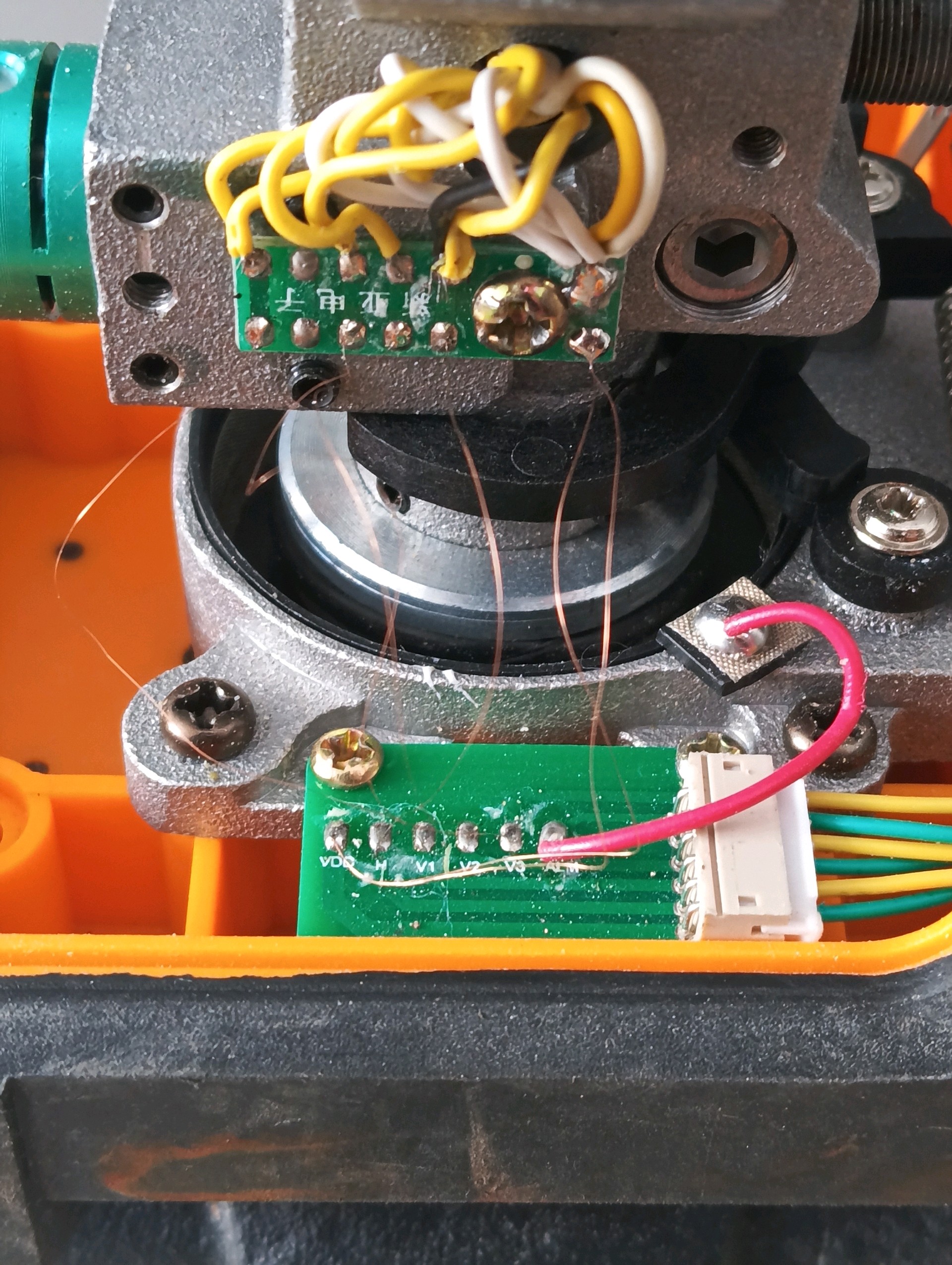

两个转接板之间用了特别细的漆包线，第一感觉这也太坑了，准备测试正常后更换粗线

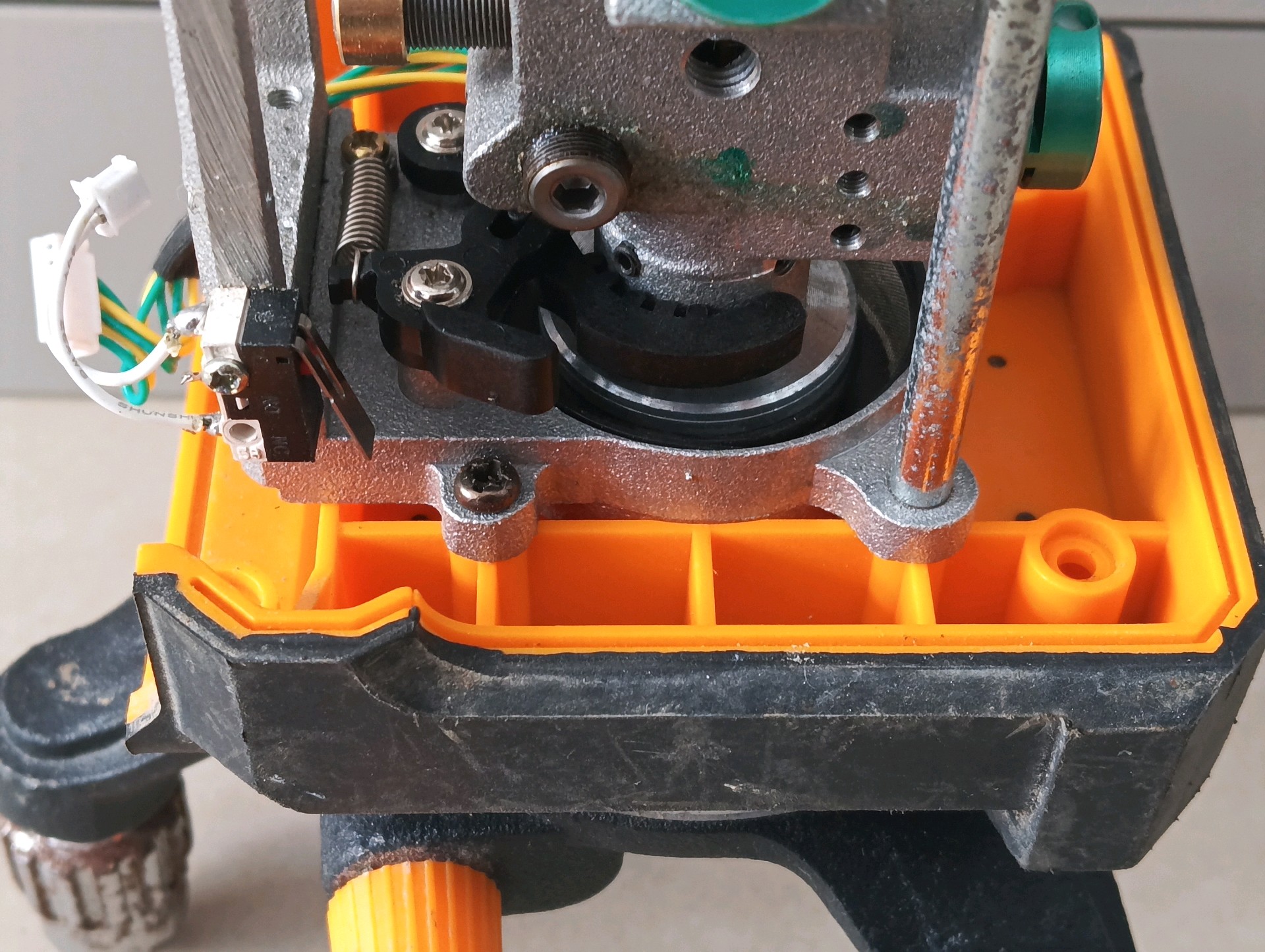

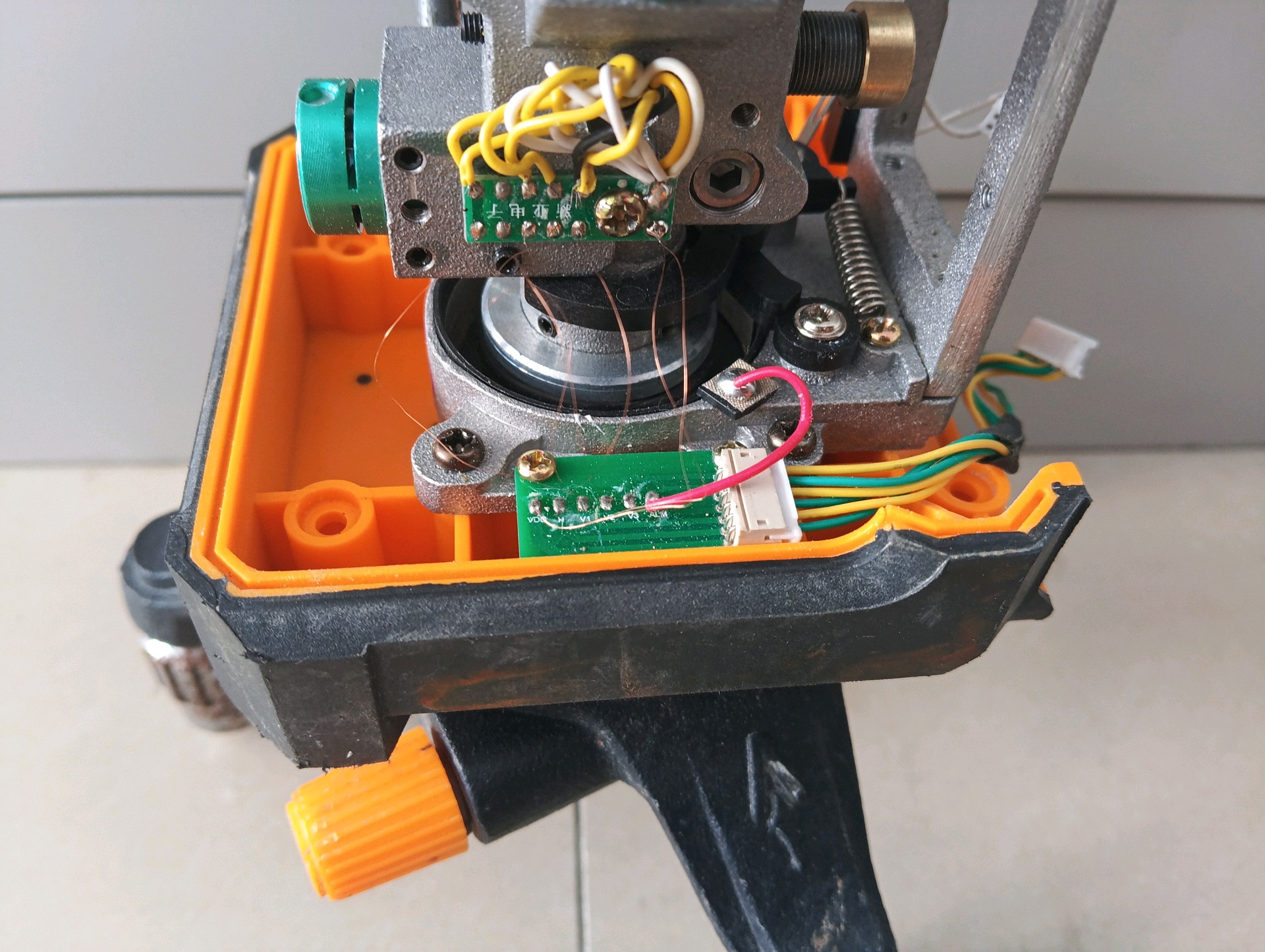

开关侧有一个微动开关。还有一个弹簧拉着一个黑色塑料夹具。


用手释放夹具，主体结构晃了起来，原来是重力悬挂结构，靠地球引力来确定垂线和水平线。
夹具夹紧时可以固定主体，防止晃动加速磨损。

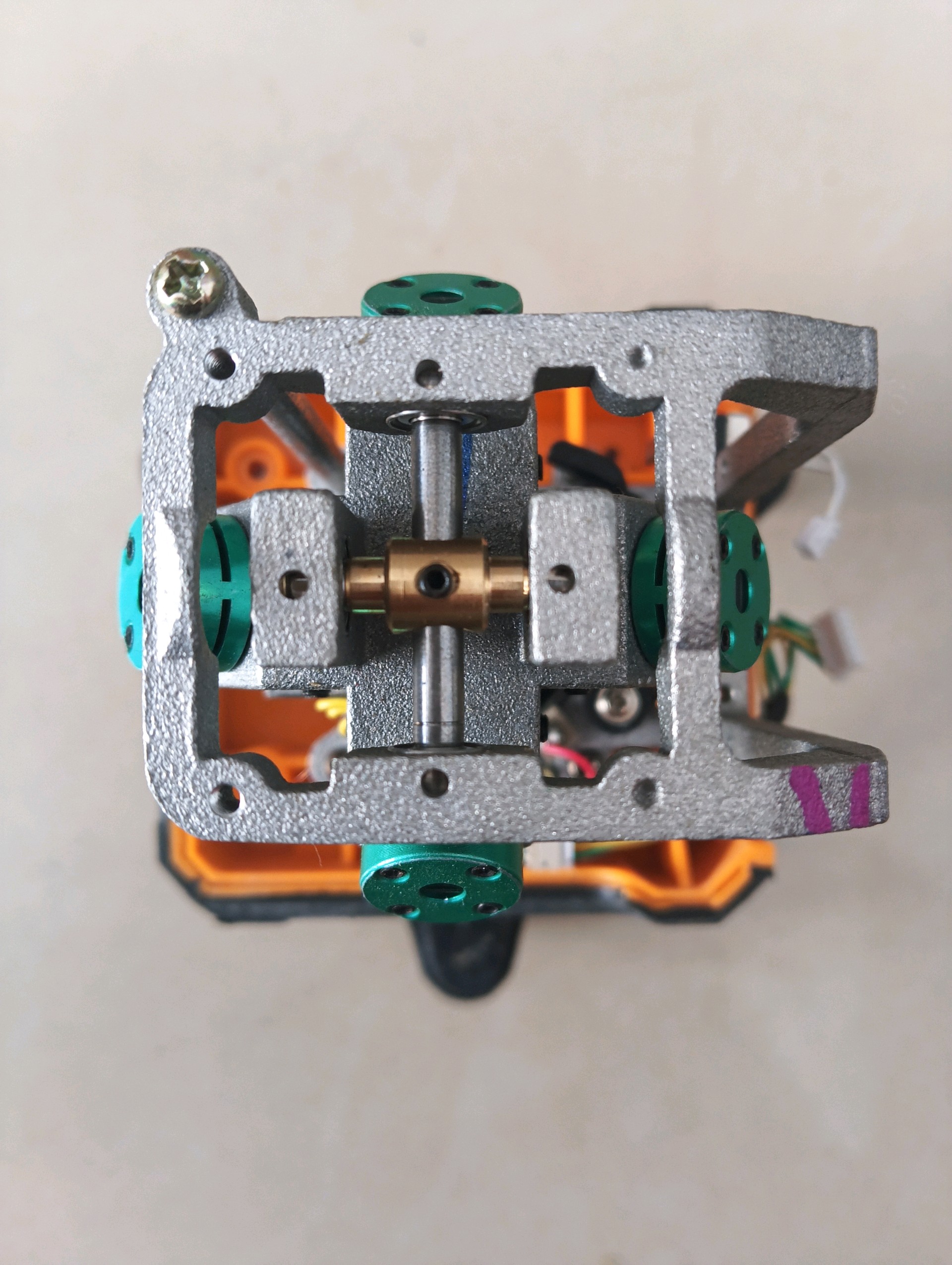

这是悬挂结构，有两个垂直的转轴。可以让主体的中心轴处于竖直状态

原来这几根漆包线有意为之。为了减少连线对主体的重心的影响，特意选择了特别细的线。

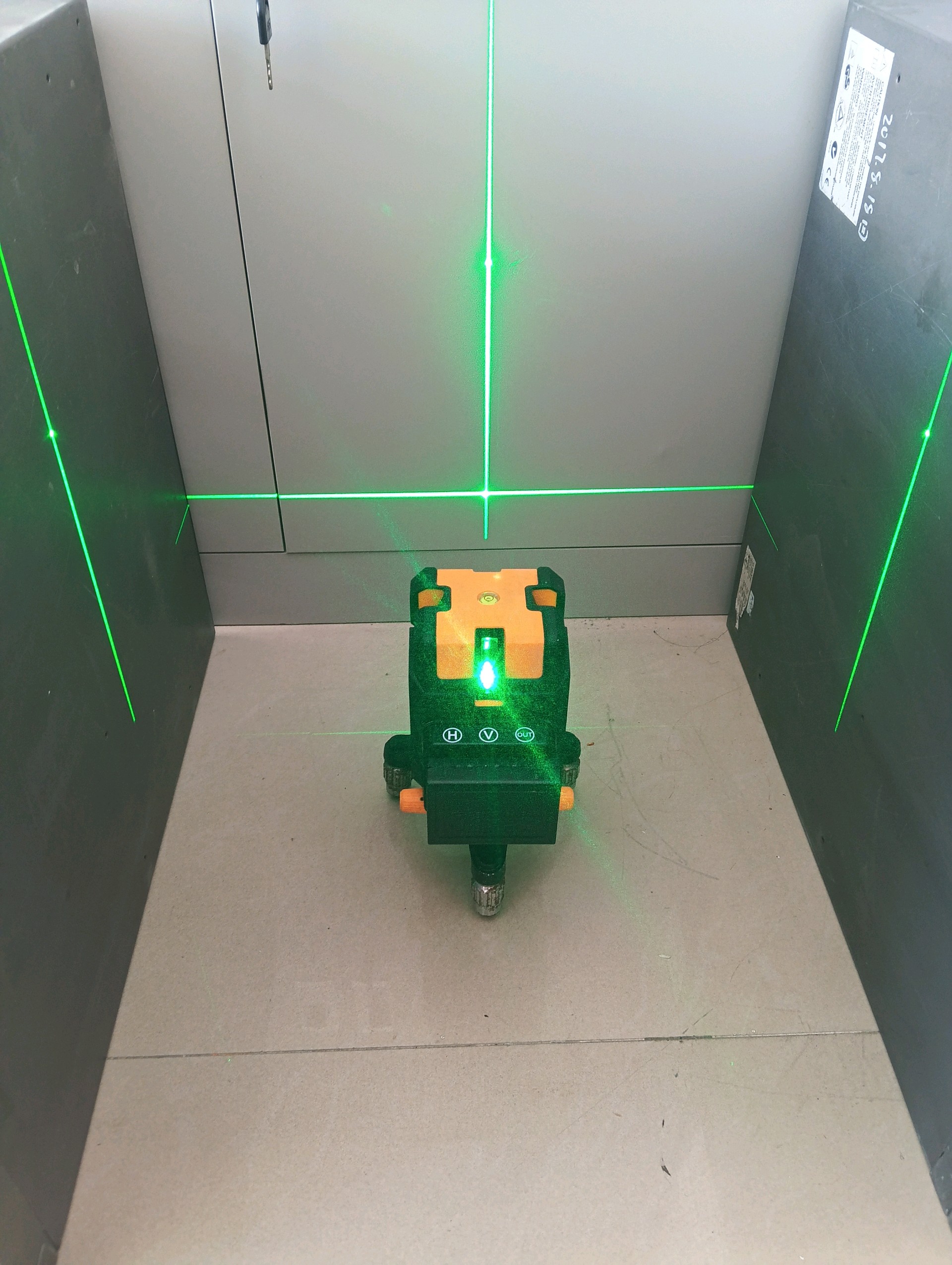

装机开机测试，最多可以发出5条线

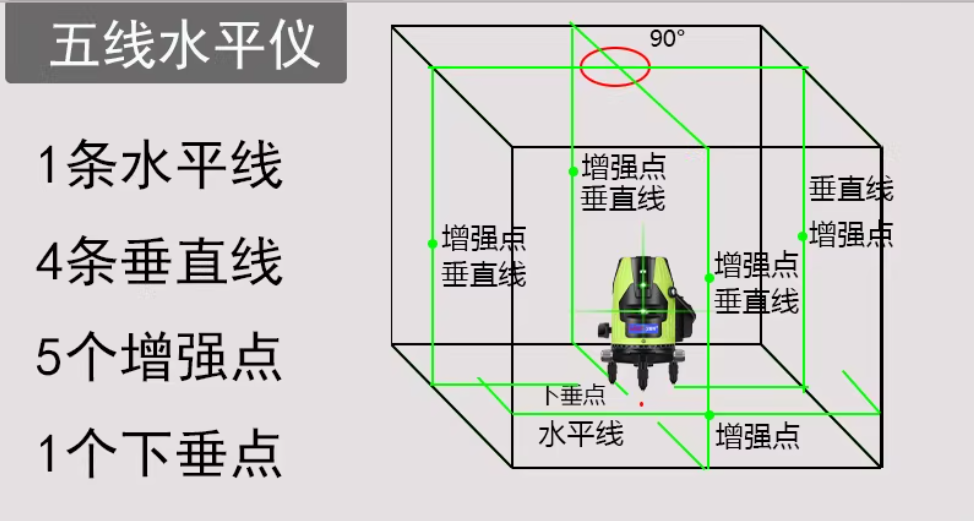

查询了一下这是五线水平仪


上测试频频
原来这三个按钮，左侧两个可以选择哪个方向亮线。最右侧按钮可以切换亮线亮度和闪烁。

同时从视频中也可以看出，如果水平仪没有放正就会报警，结合设备的工作原理可以分析出，红色这根线就是倾斜报警的检测线。
其他漆包线是用来选择哪个灯亮。

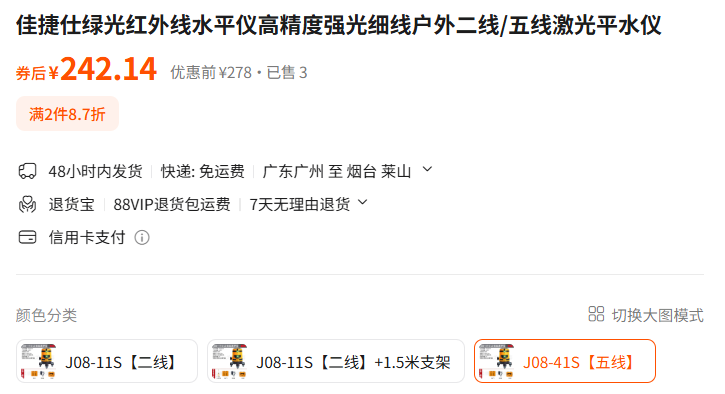

上网查了一下，同品牌同型号需要200多，又多了一个既有用又没用的工具。


结束。
