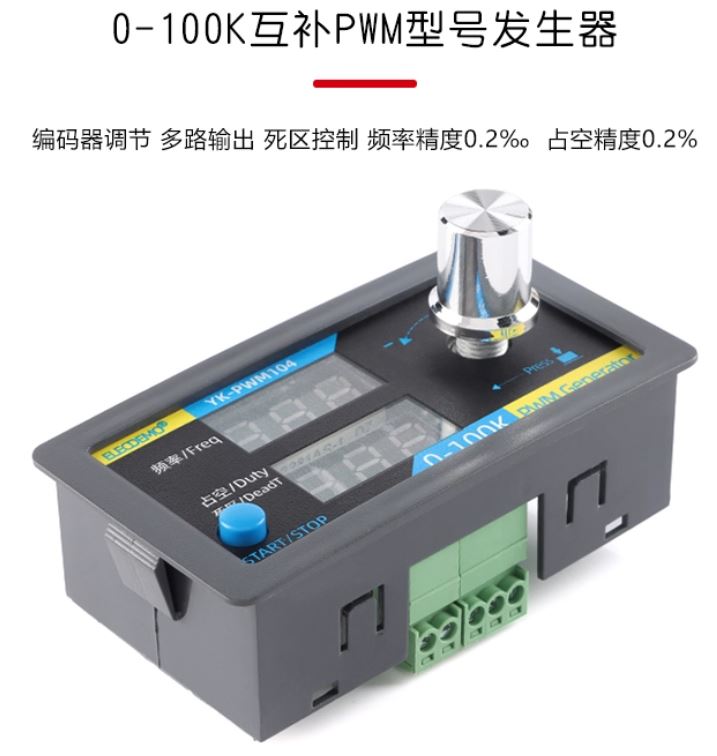

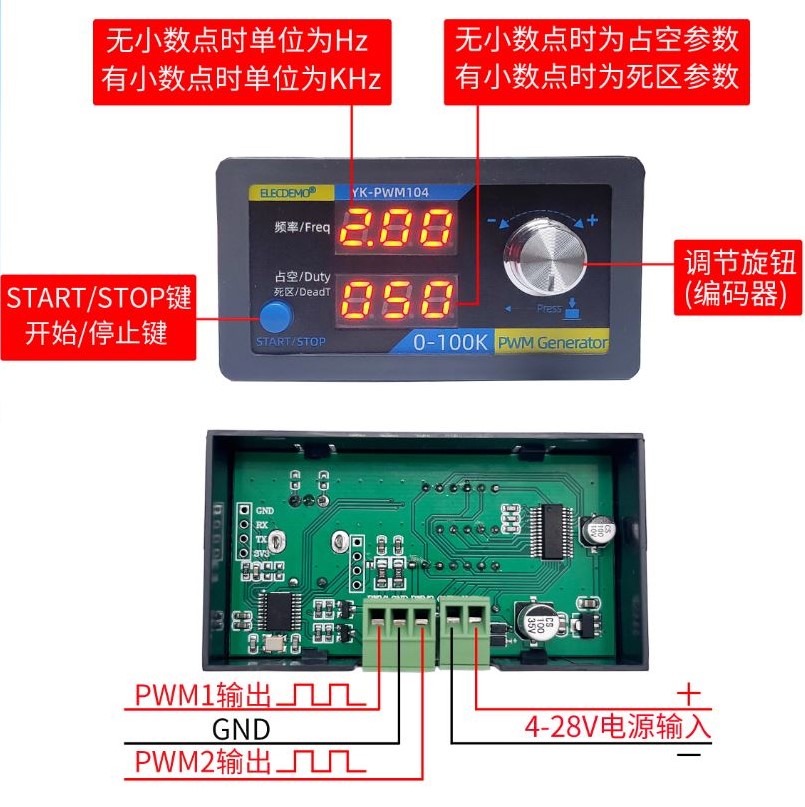

有幸积分兑换了一个PWM信号发生器，这是产品面板和接口图

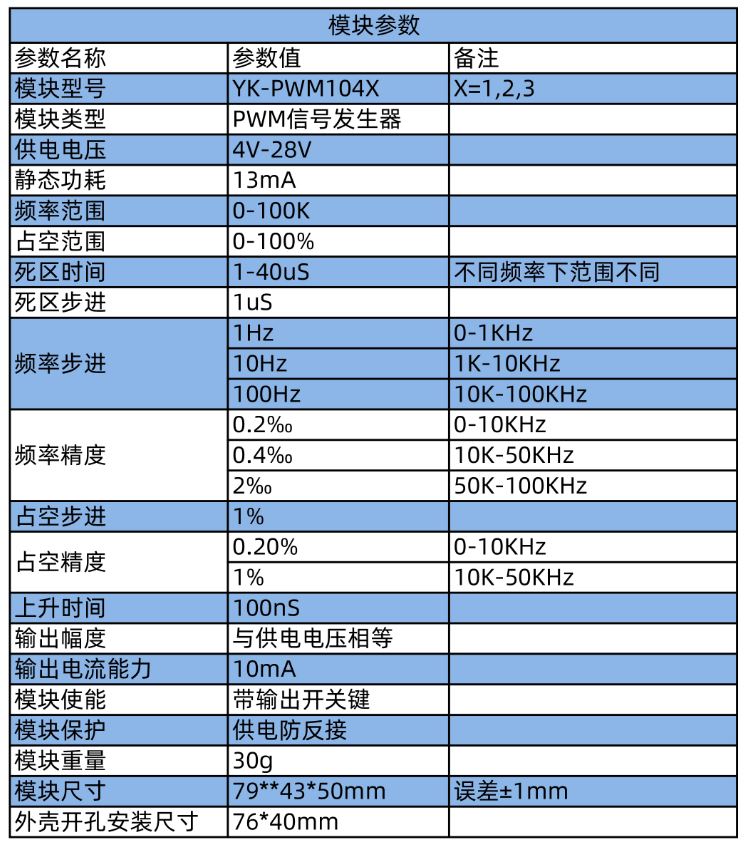

这是发生器的参数。



以上是网上找到的资料，下面上实物图





背面感觉少个盖板，因为边框有盖板卡扣，可能制造商为了节省成本没有标配盖板





主板正面有两个数码管，一个编码器和一个微动按钮。

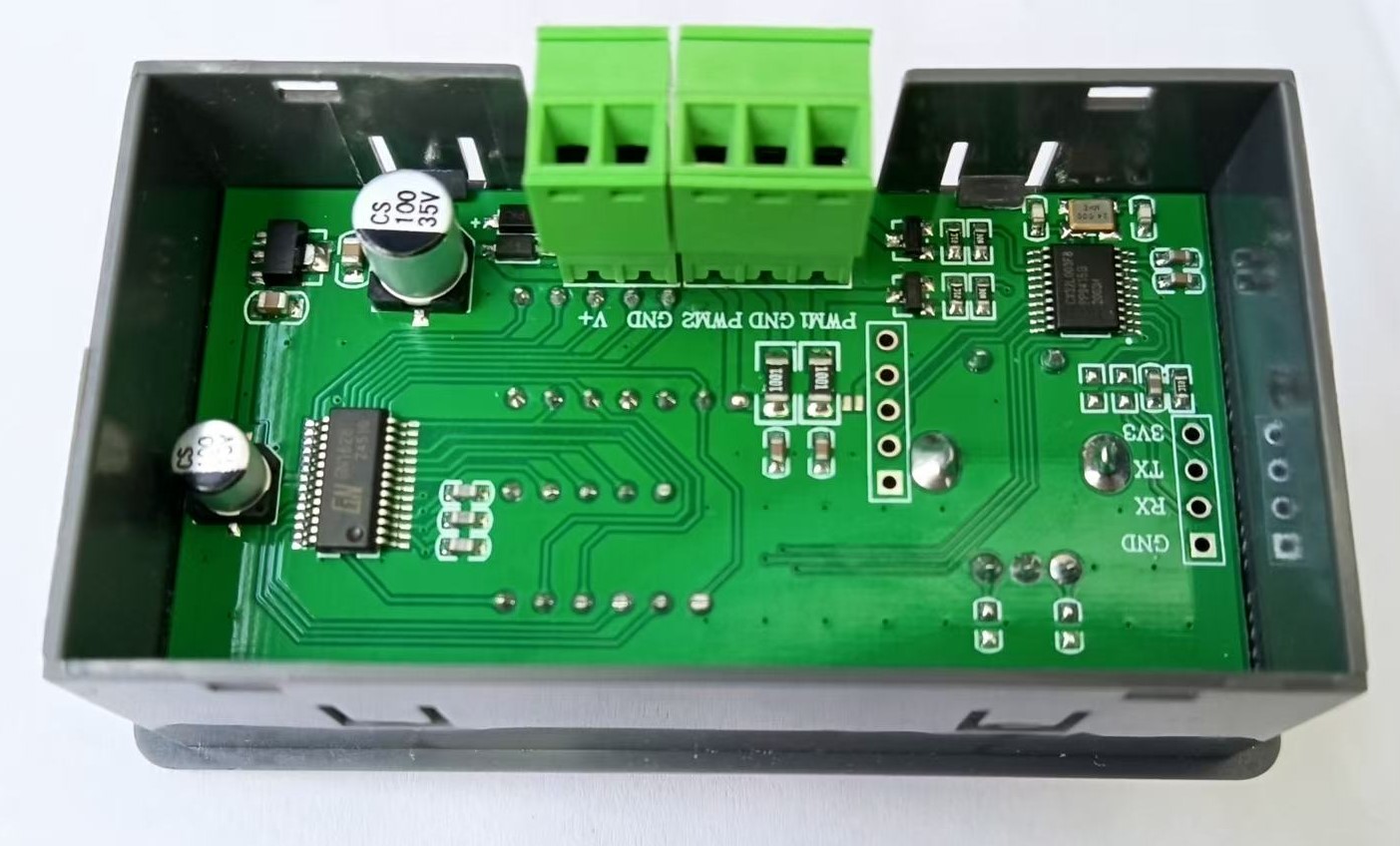

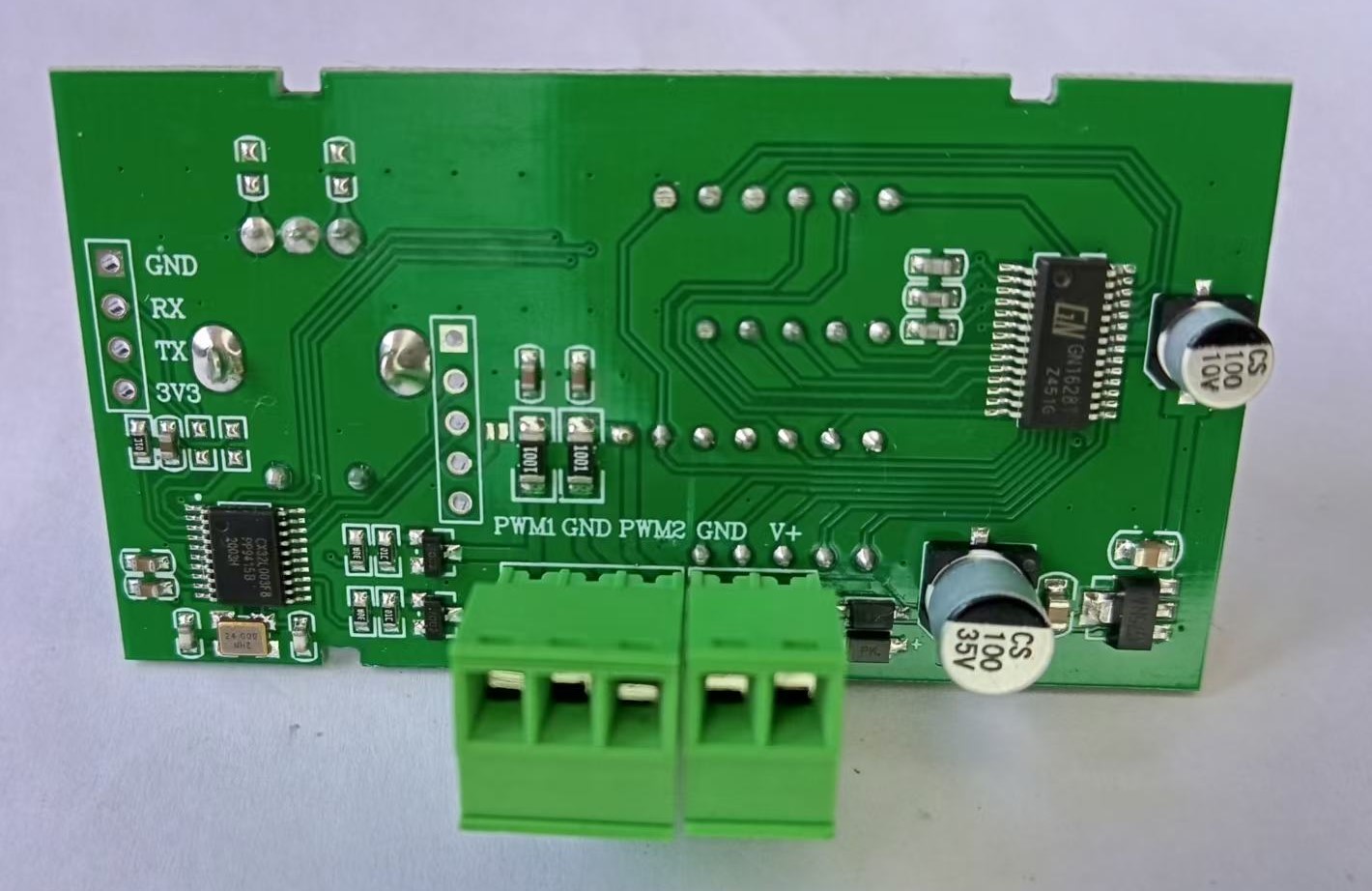

主板背面

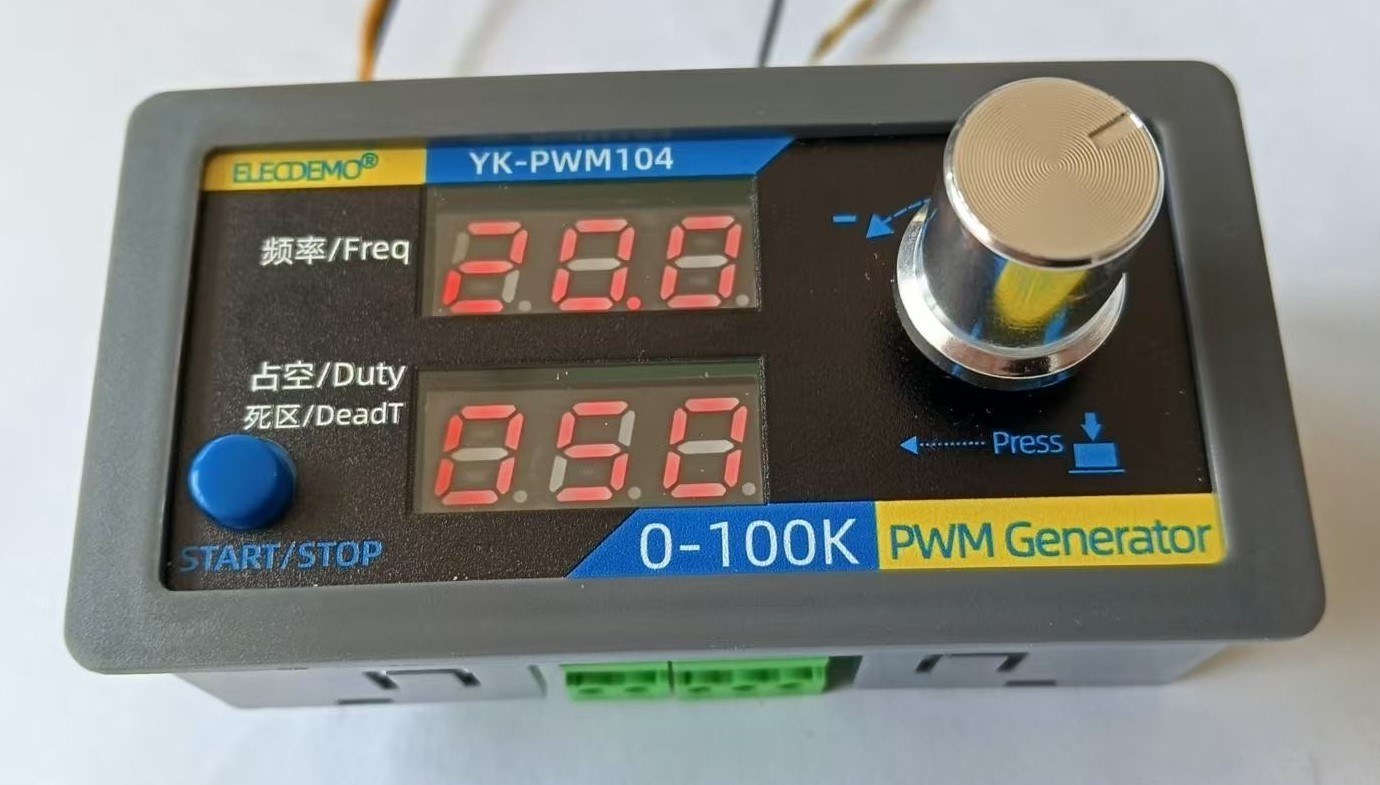

通电数码管是红色的，数码管闪烁表示停止状态，数码管常量表示运行状态



测量单路频率10KHz，占空比50。输出峰值电压接近于供电电压。

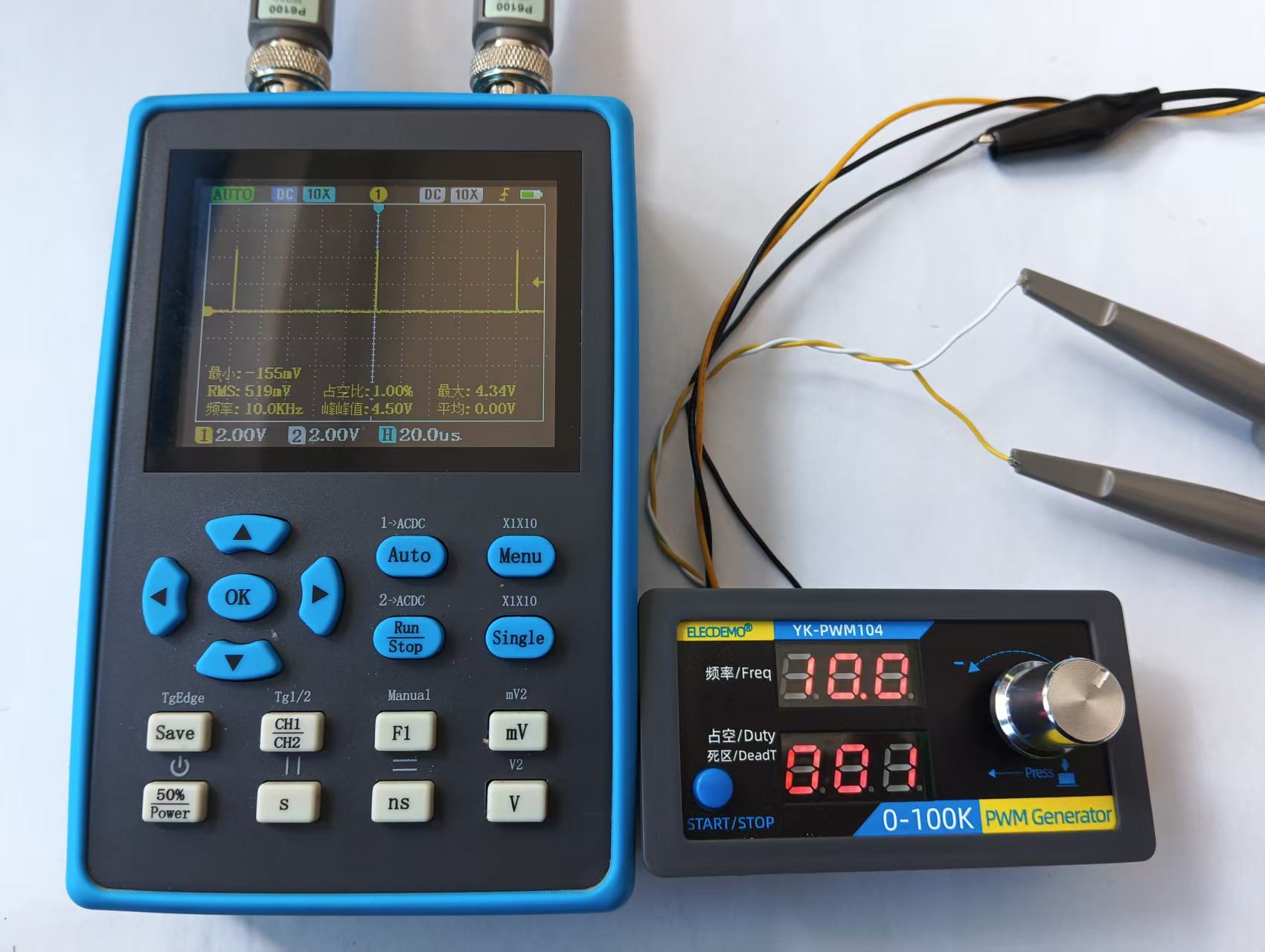

测量单路频率10KHz，占空比1，这也是最小的占空比

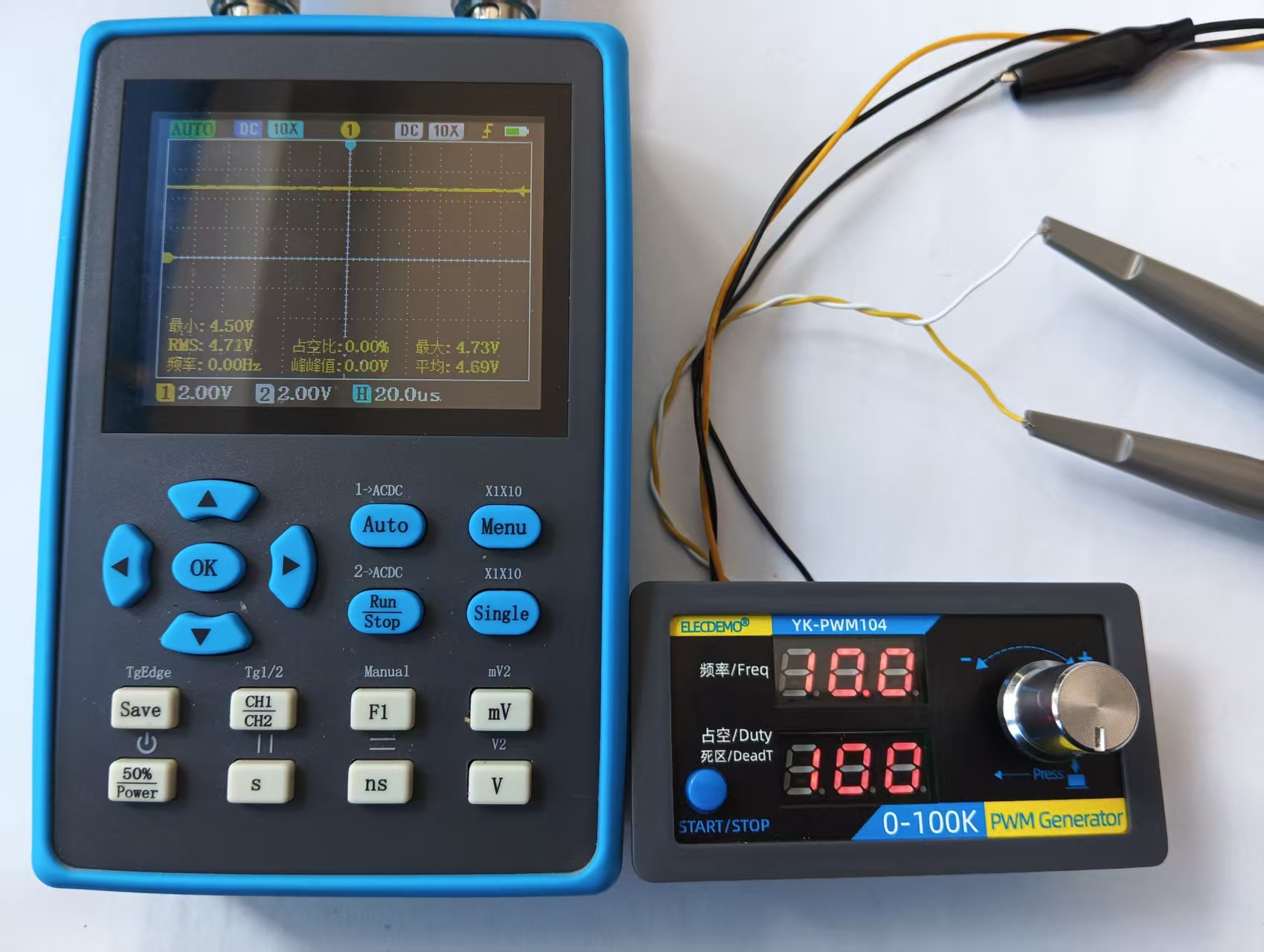

测量单路频率10KHz，占空比100。

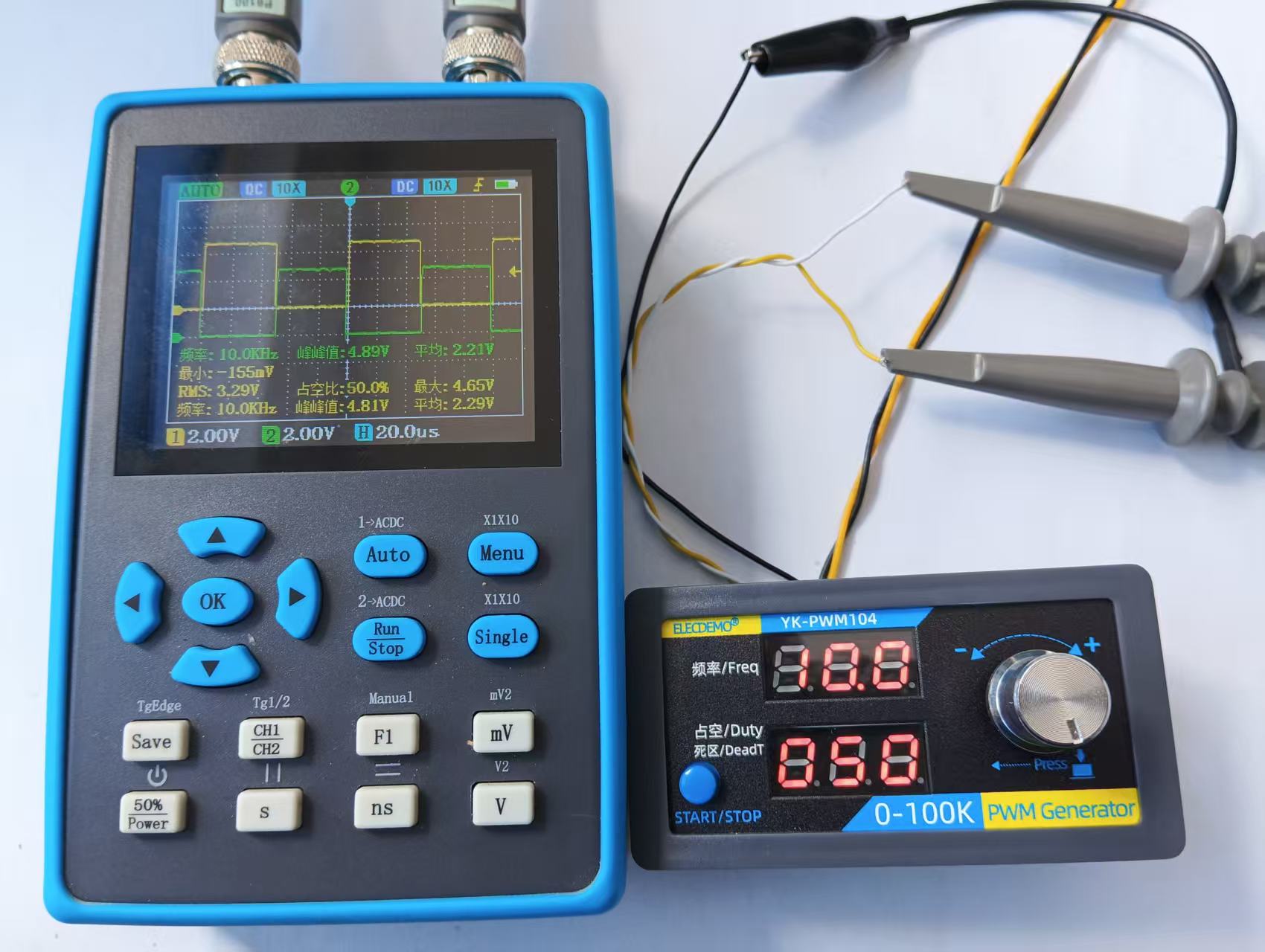

双路互补测量，频率10KHz，占空比50

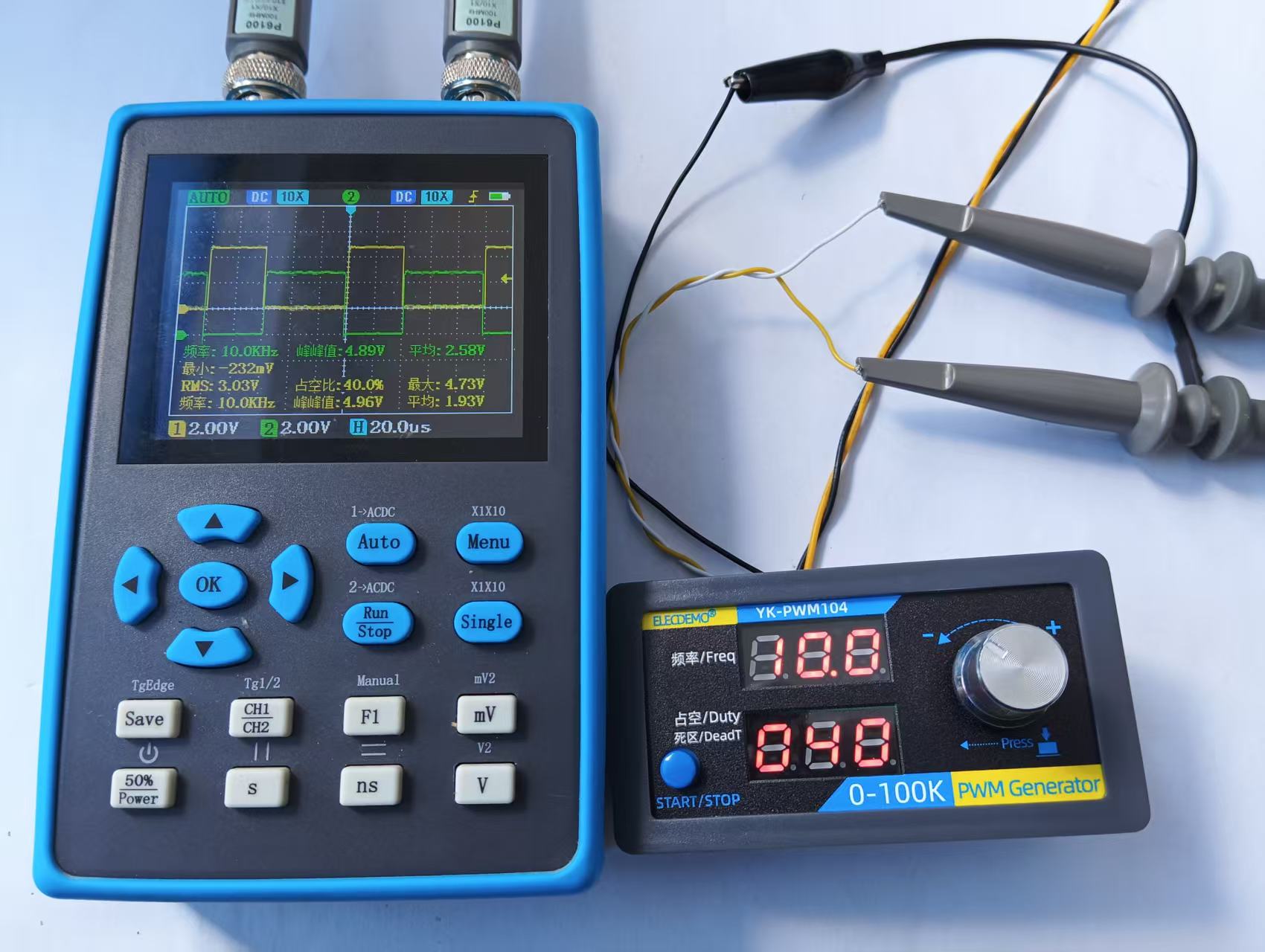

双路互补测量，频率10KHz，占空比40



双路互补测量，频率10KHz，占空比50，死区10



我兑换这个PWM信号发生器，主要为了测试变频器的驱动板，正好客户只发来了一个驱动板，驱动板烧了，修复后的照片



驱动上下桥是正负电压互补模式，所以发生器不接输出GND，直接接两路PWM输出，用示波器测量是±5V方波，正半轴和负半轴正好可以驱动上下桥



这是变频器驱动板测试视频，经测试6路驱动全部正常。





这个信号发生器对我很有帮助，感谢推荐PWM信号发生器的芯友。
