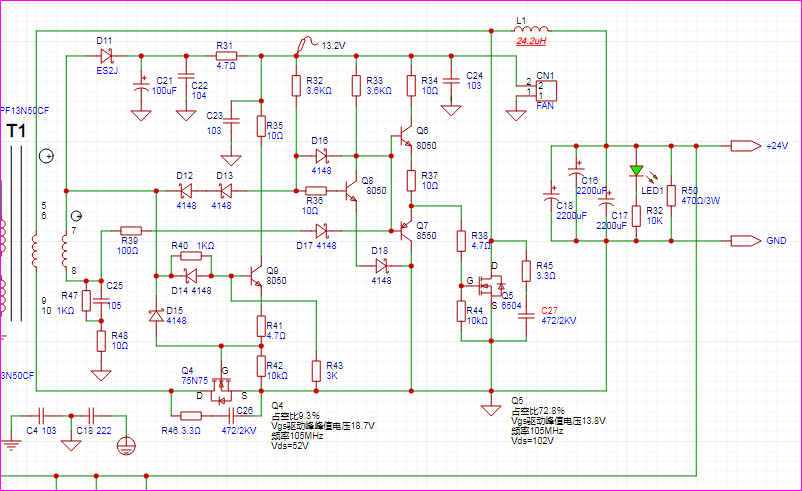

根据B站得来的一张分立件同步整流图，想把手里的一个双管正激开关电源改为同步整流，于是画PCB图，打板

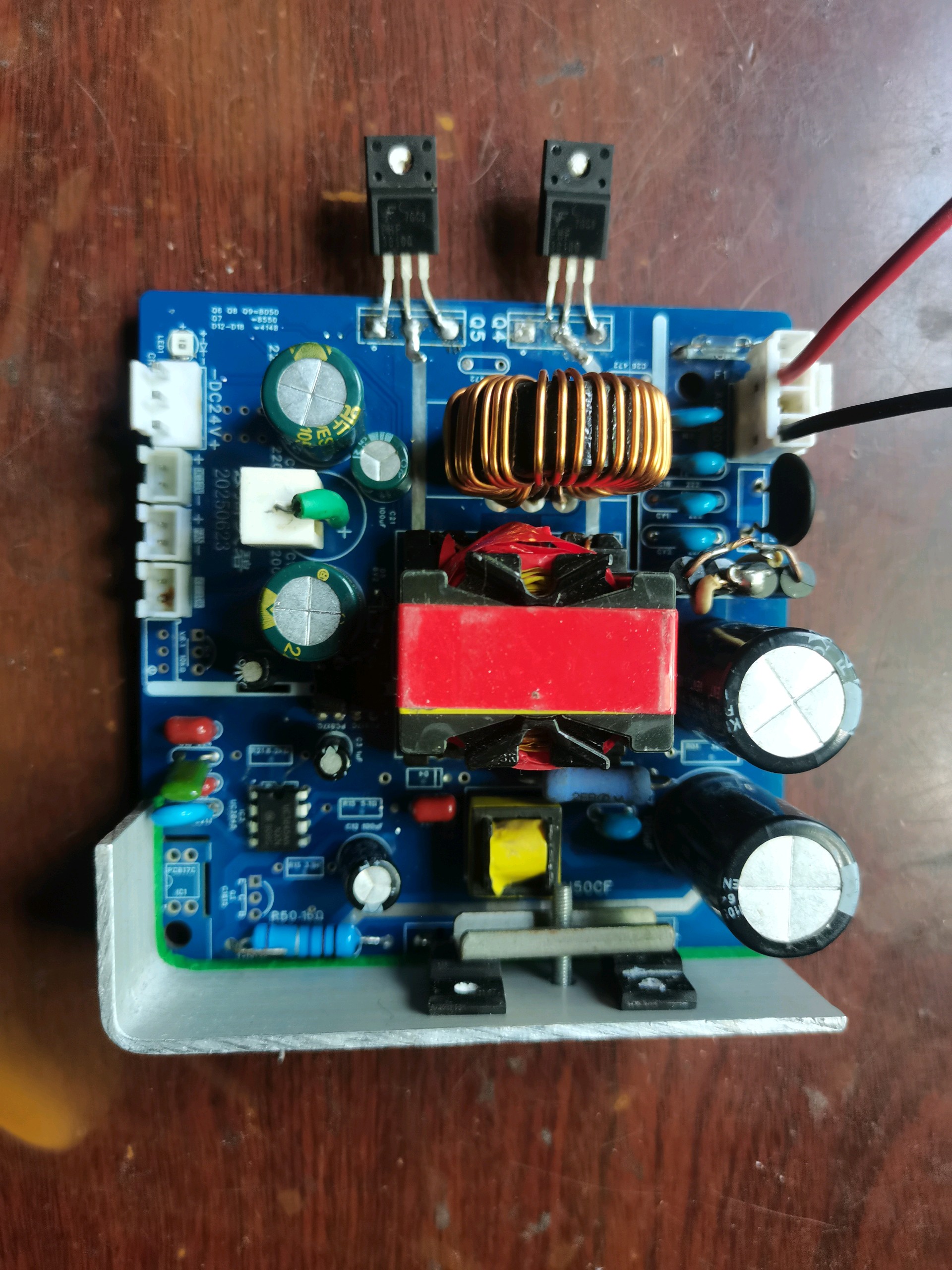

板子回来之后赶紧焊接，因原电源是12V，就先改电压，稳定后移植原件，原边和主变压器用原板子的，低压输出部分用同步整流，如图经过几次折腾，现在情况是用异步整流能正常工作，原边MOS管发热正常，再异步整流情况下测量同步整流的二个MOS管驱动正常（自认为）驱动电压11-14V峰值（原来驱动电压高了电路不工作，输出只有4V左右）同步整流供电电路也正常11.4V，Q4源极和漏极峰值电压50V左右，Q5源极和漏极峰值电压120V

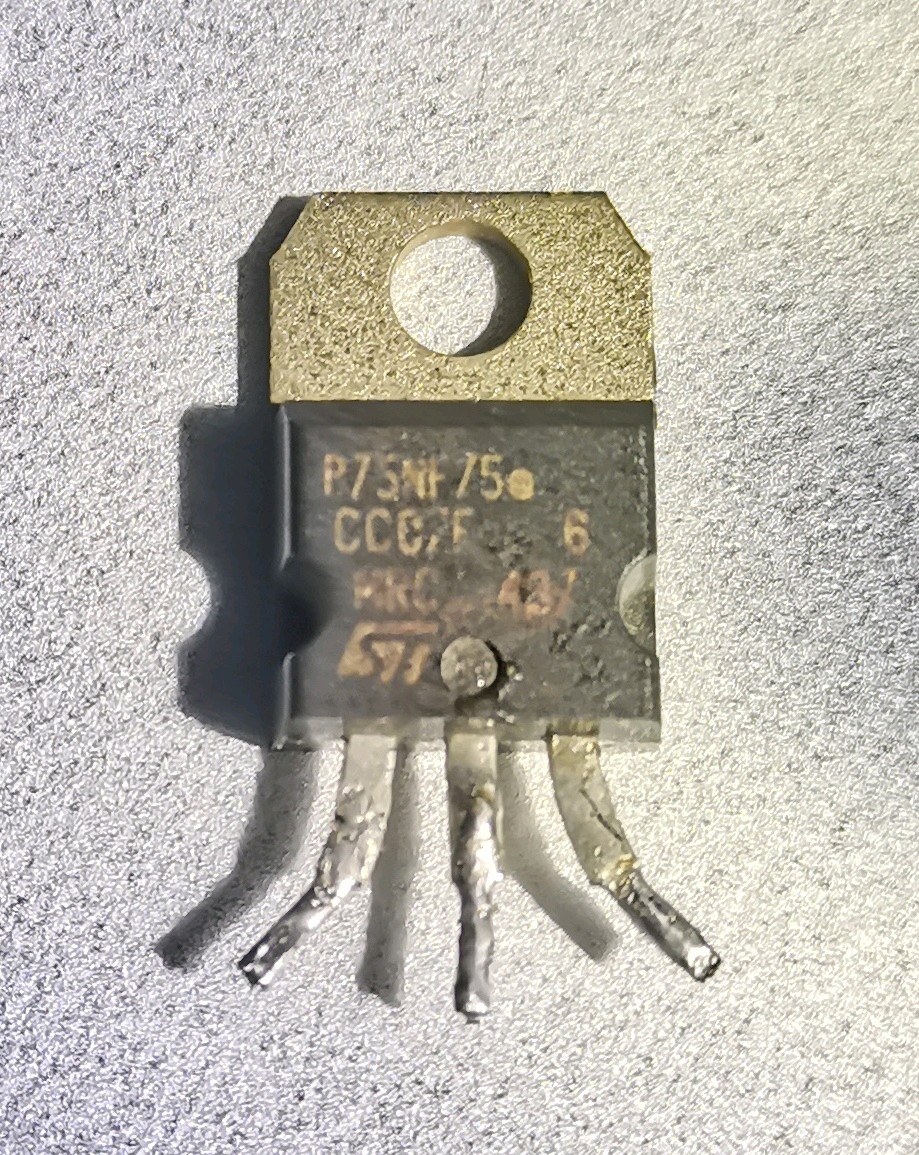

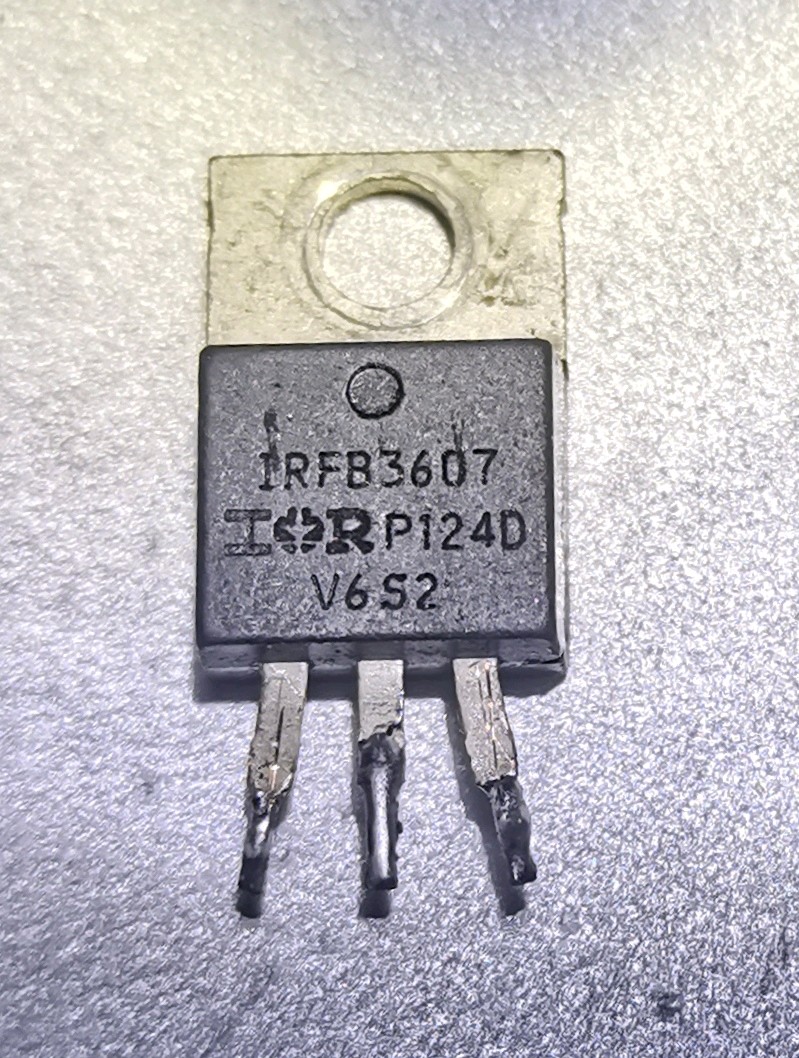

刚开始没注意源极和漏极的电压，二个MOS管用的是75N75A（75A80V）以为能胜任，折腾过程中烧了一个，于是用手上的IRFB3607（75V80A）代用，结果发现上电又烧了，于是用示波器看来才发现Q5的源极和漏极电压太高

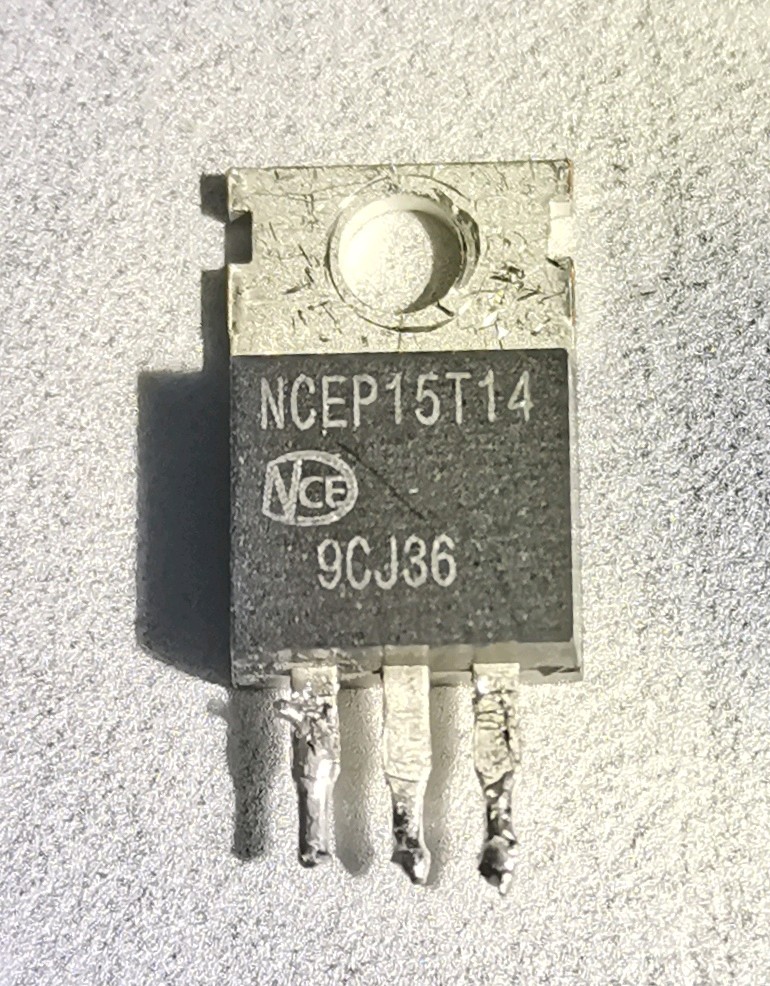

于是在网上买了二个NCEP15T14（140A150V）

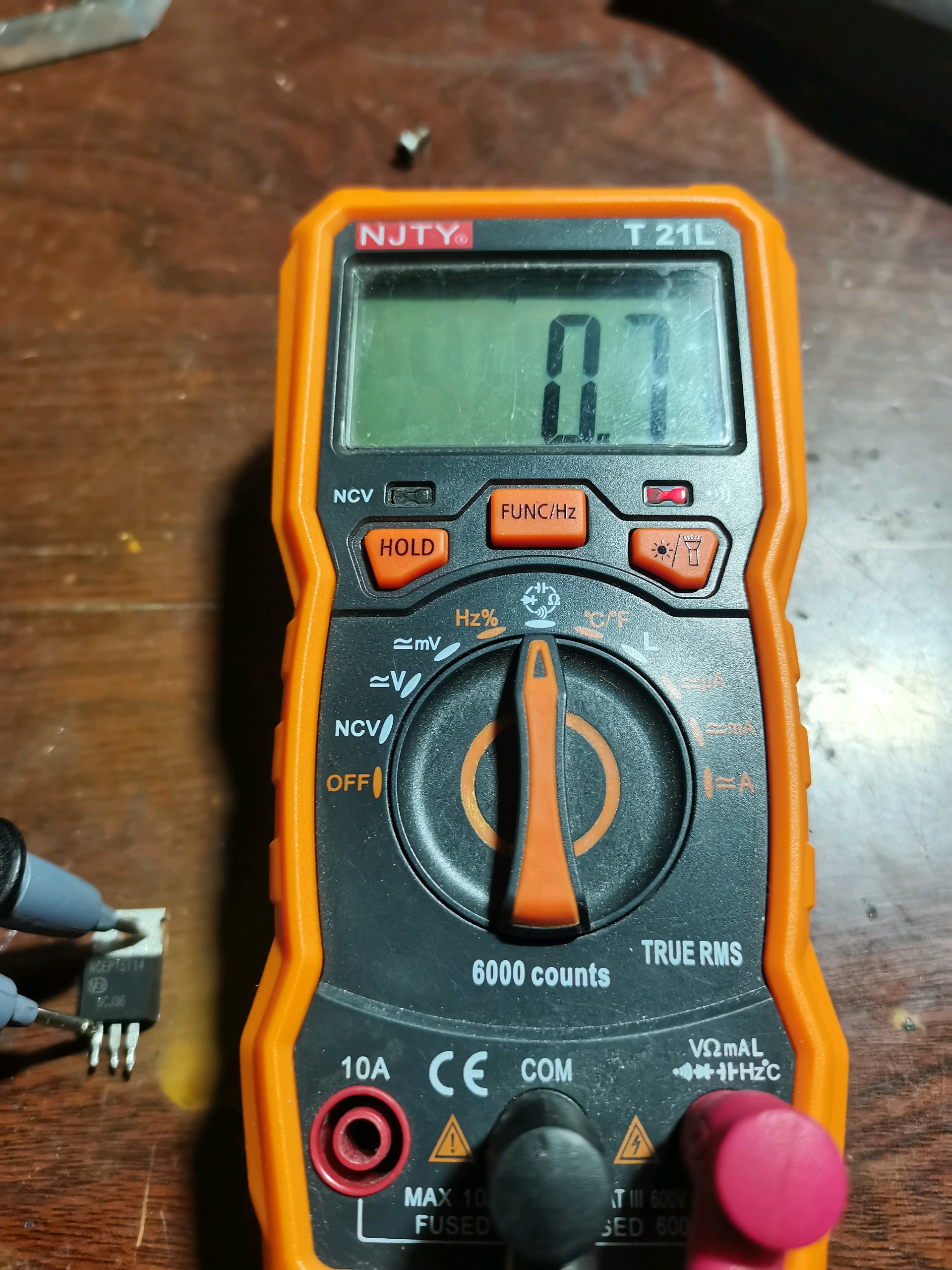

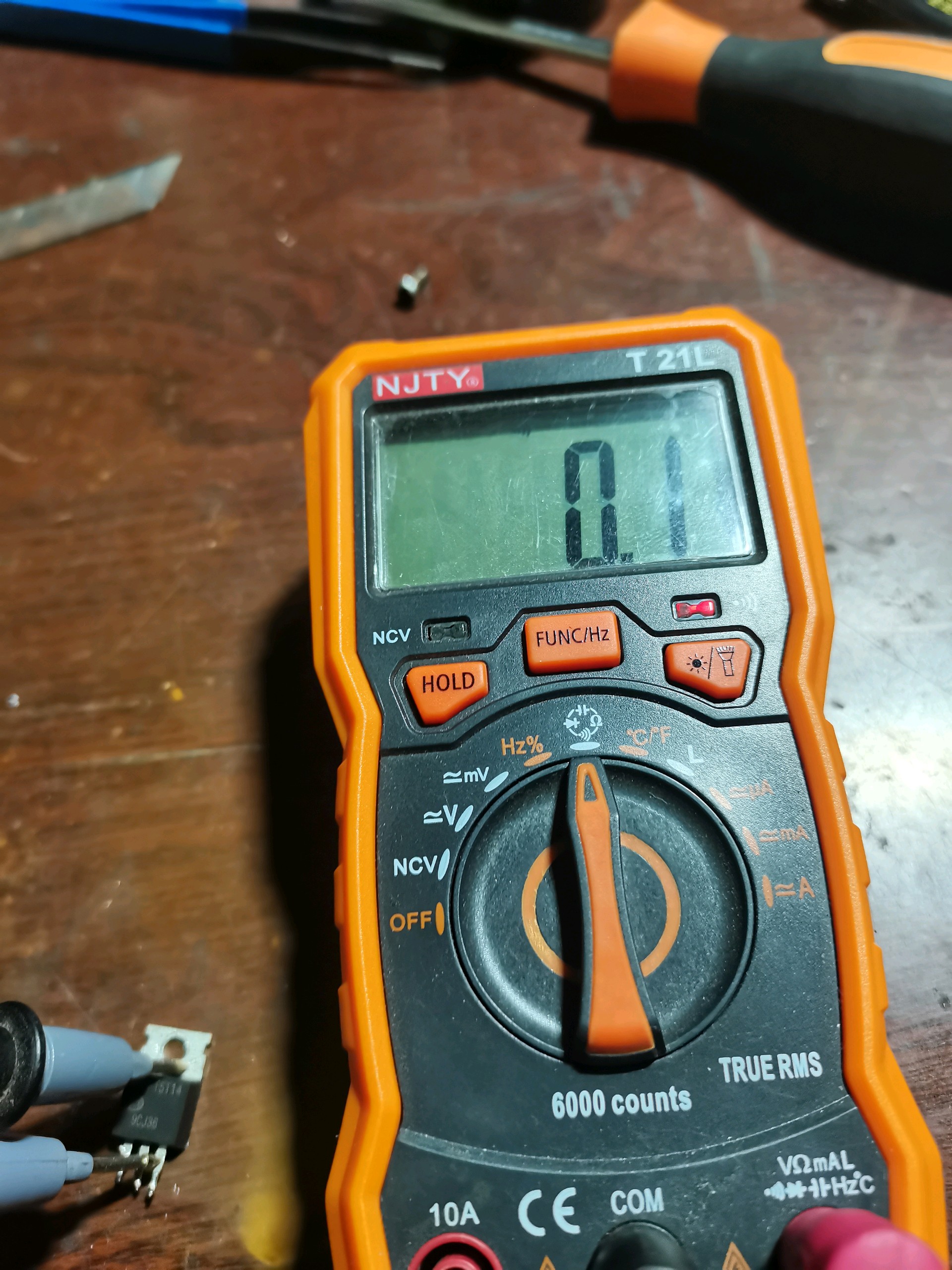

经过几天等待管子今天到货，快递取回来用表测量，一支竟然是坏的


还好有一个好的，于是把NCEP15T14放在Q5位置，检查无误上电，测电压，24V输出有了，这是这个板子同步整流第一次输出24V电压，用手摸Q5散热片（怕过热上机前加了散热片）很热，赶紧断电，连驱动波形都没测，于是等Q5冷了就夹上示波器，上电，没反应，再测Q5已击穿短路，三条腿直通


到底是管子不行还是别的有问题
