安信可离线语音模组 VC-01、VC-02 系列教程 【快速上手篇】

在上一篇文章中对离线语音模组和安信可VC-01和VC-02系列有了一个简要的认知， 那么在本篇文章中将带着大家快速上手VC-01和VC-02系列(本文章采用VC-02-Kit进行演示)。

本篇内容主要包括VC-02-Kit的引脚介绍、出厂固件的默认功能演示和出厂固件的烧录工具的使用。

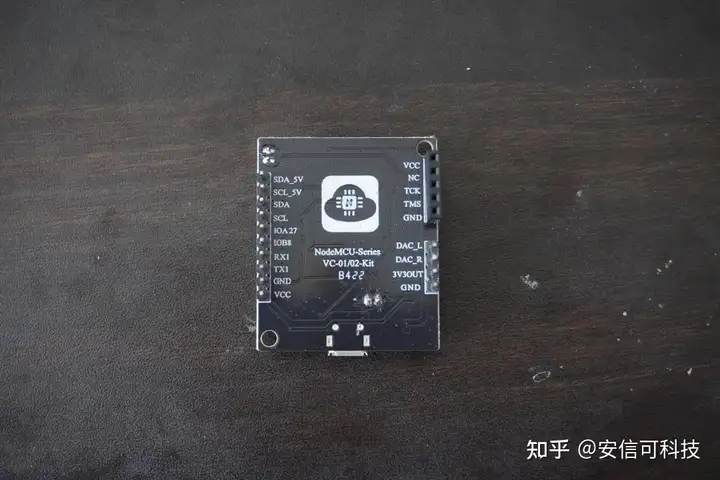

VC-02-Kit引脚介绍和原理图分析



先简要介绍一下VC-02-Kit的引脚布局。右上角的部分是预留的JTAG下载接口排母。如果使用UART下载，可以忽略这一部分（在设计最小系统板时，若不使用JTAG，也可以不引出这些引脚）。

右下角的DAC_L和DAC_R是预留的左右声道输出功能（目前不支持，可以忽略）。

主要关注背面视图左侧的引脚部分。左上角是I2C 5V和I2C 3V3的通讯端口。

需要注意的是，不同电平的I2C引脚不能连接在一起（针对VC-01-Kit及其模组，VC-02-Kit中的5V I2C引脚不可用 使用万用表通断档测量时，这些引脚与模组上的任意管脚没有实际连接 ）。

再往下是IOB8、IOA27、RX1和TX1。并非所有引脚功能都是固定的，部分引脚支持IO复用，可以将当前的IO口复用为其他功能，例如PWM输出或串口数据。

建议在查看左侧引脚时，结合原理图和安信可语音开放平台中的引脚设定，以免造成混淆。



SCL 和 SDA则是正常连接。 并且在开发板上分别连接了两个LED灯做普通的IO功能使用。



SCL和SDA在安信可语音开发平台中的引脚如下所示 （安信可语音开放平台将会在下一章节中介绍和使用）



开发板上未引出的还有一个IO25 和IO26， IO25 被用作了点亮开发板上的React LED（如下所示）。

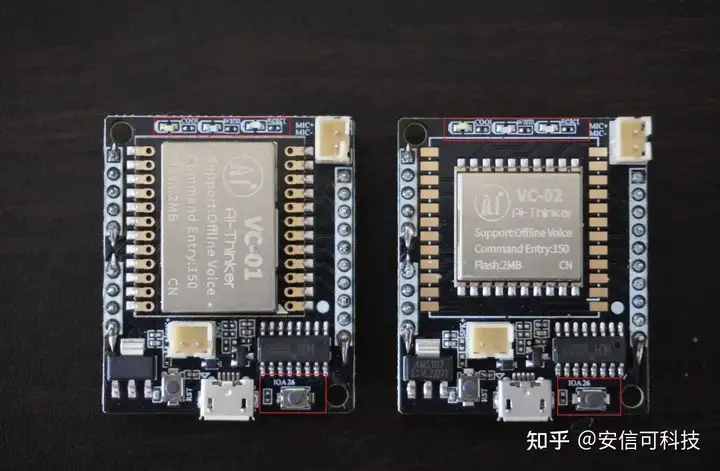

IO26则被用作了开发板上的自定义按键。





如下图所示（开发板上位置）：



IO27 则作为常规的功能引出。最后还剩余一个IOB8，但是IOB8并没有在安信可语音开放平台中找到对PIN的控制功能。 猜测这个GPIO可能是GPIOA28， 默认在开放平台中被拉低。 至此自定义的5个GPIO口已经介绍完毕。

对应安信可语音开放平台的下述GPIO：



出厂固件烧录和测试

在这个章节将演示使用UART的方式对VC-02-Kit的出厂固件进行烧录和测试, 如果仅仅想做测试使用，可以不需要进行下述步骤， 因为开发板默认出厂已经烧录了固件。

首先需要下载串口烧录工具



下载官方的固件， 这里的出厂固件分别有中文和英文版本， 可以根据自己的需求进行下载。

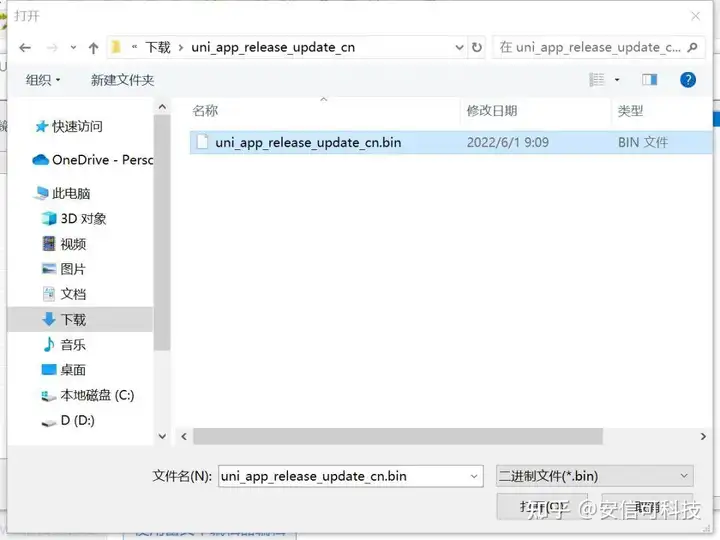

将开发板使用Micro-usb连接到电脑上， 由于开发板已经板载了CH340芯片，所以并不需要使用烧录工具（USB-ttl）。 在烧录工具的选择处选择好需要烧录的固件信息。



选择成功的界面如下所示



点击烧录按钮，对固件进行烧录。（注意：在烧录的时候尽量保持少量的串口连接到电脑上， 当前的烧录工具会一个一个的尝试发送数据进行烧录）。



此时已经进入等待状态， 按下开发板左侧的reset按键。



程序开始烧录，然后等待程序烧录完成！

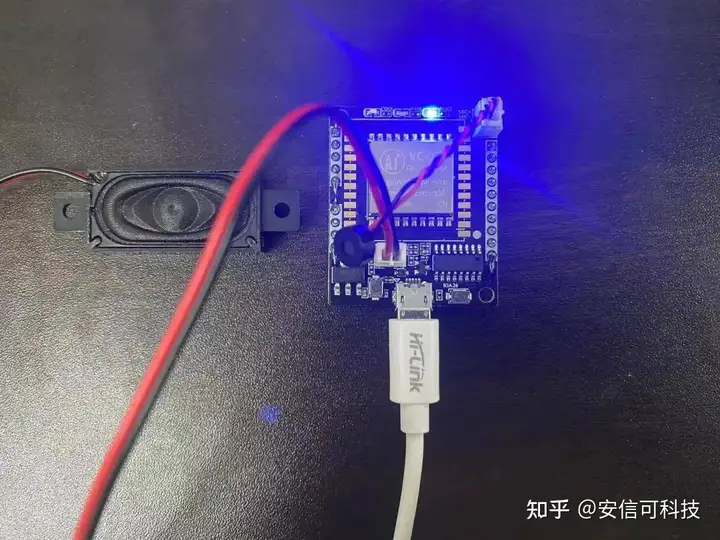

烧录完成后可以使用"你好，小安"来唤醒开发板， 它会回复 "主人你说 ”，同时进入唤醒状态，保持React 蓝色LED灯点亮。

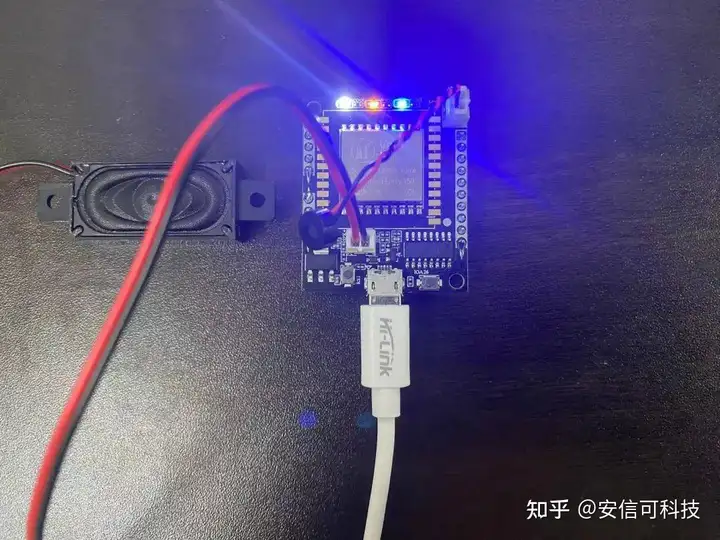

使用语音命令打开冷光，冷色灯光已经开启。

使用语音命令打开暖光， 暖色灯光已经开启。



同时在唤醒状态下，可以使用语音命令关闭冷光和关闭暖光来控制灯光的熄灭。 也可以用语音命令退下来退出唤醒模式。

下期再见~
