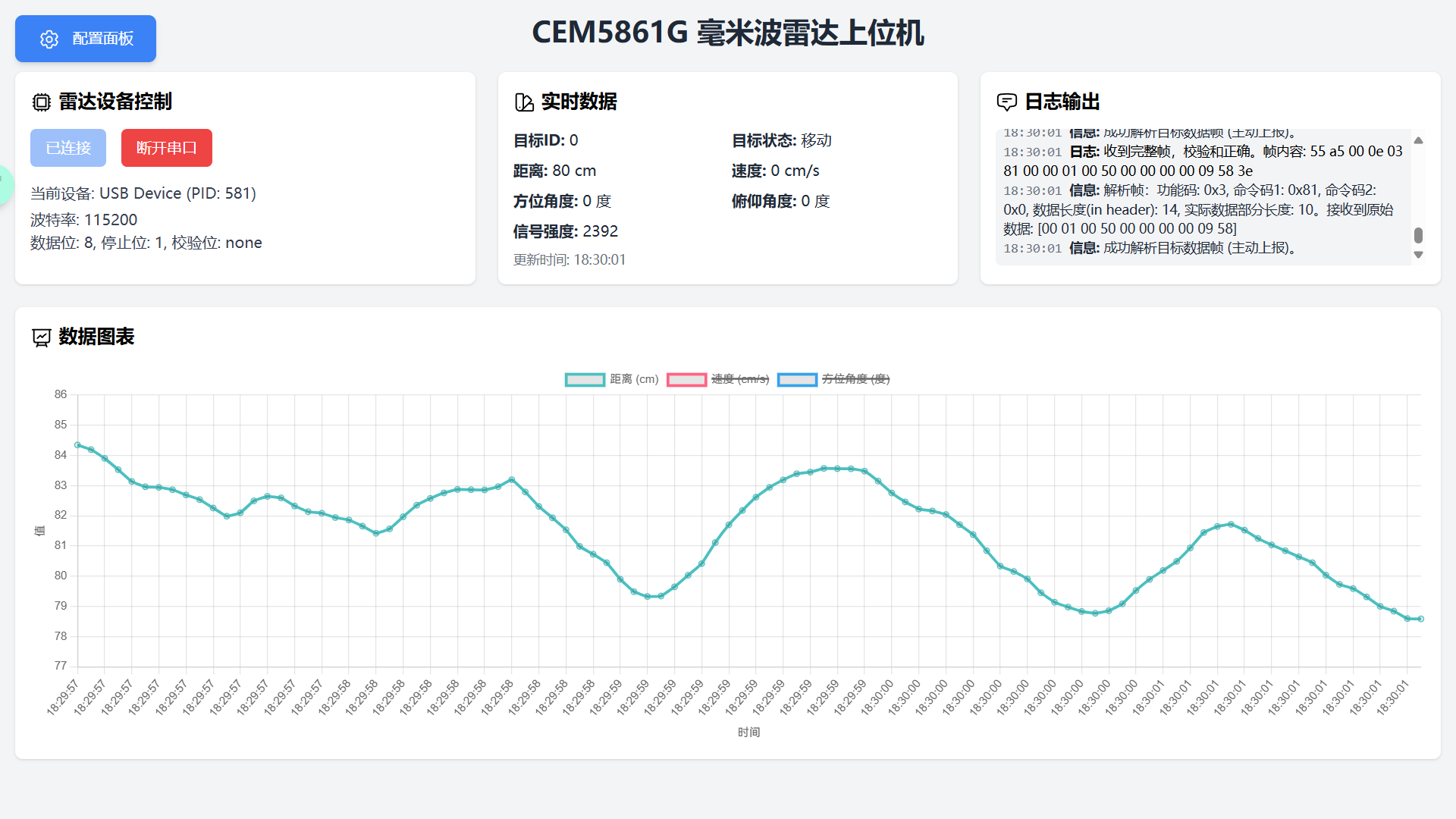

CEM5861G-Dashboard 是一个基于 Vue3 开发的 CEM5861G 上位机，可实时可视化雷达数据，同时提供一个用户友好的界面来读取和设置雷达的各种运行参数

在线使用：https://cem.babyfang.cn

附件为离线版，打开 index.html 即可使用

核心组件介绍

App.vue

作为应用的根组件，负责整合所有子组件，并管理它们之间的数据流和事件通信。它维护一些全局状态，如最新接收到的数据、历史图表数据、日志消息以及参数响应等。

SerialPortControl.vue

这是与硬件进行串口通信的核心模块。它封装了 Web Serial API 的所有操作，包括连接、断开、数据读写以及最关键的数据帧解析。

数据帧解析

• 帧头识别：在接收到的字节流中查找帧头 0x55 0xA5 。
• 长度解析：根据帧头后的两个字节解析出整个数据帧的长度。
• 校验和验证：计算接收到数据的校验和，并与帧尾的校验和进行比对，确保数据完整性和正确性。
• 功能码/命令码识别：根据帧的特定字节（功能码、命令码1、命令码2）识别数据帧的类型。
• 雷达主动上报数据帧 ( 0x03 0x81 0x00 )：解析出目标 ID、状态、距离、速度、角度、信号强度等详细信息。解析后的结构化数据通过 data-received 事件发送给 App.vue ，最终由 DataDisplay和 ChartComponent使用。
• 雷达响应上位机命令帧 ( 0x02 )：
• 参数配置响应 ( 0x02 0x80 xx )：将原始数据字节（例如 0x00 0xC8 ）提取出来，通过 parameter-response 事件发送给 App.vue 。
• 控制命令响应 ( 0x02 0x20 xx )：恢复默认参数、保存参数到 Flash 等命令的响应，发出 command-response 事件。
• 错误处理：处理校验和错误、帧长度不足、未知帧类型等异常情况，并发出日志和 Toast 提示。

ConfigPanel.vue

提供一个用户界面来显示和修改雷达的各项运行参数

使用 parameters 数组定义所有可配置的雷达参数，包括其 key 、 label 、 type (number/select)、 default 值、对应的读取命令 ( readCmd )、设置命令前缀 ( setCmdPrefix ) 和接收响应命令 ( receiveCmd )

• readParameter(param) 负责构建并发送指定参数的读取命令到串口
• setParameter(param) 负责根据用户输入的参数值，构建包含数据和校验和的设置命令，发送到串口。它会根据参数类型( number 或 select ) 和 dataLength 将数值转换为相应的字节序列（例如，将十进制 200 转换为 0x00 0xC8 ）

数据处理流程详解

整个项目的数据处理流程可以概括为以下几个关键环节：

1. 串口连接与原始数据接收

• 触发：用户点击 SerialPortControl 中的“连接串口”按钮。

• 过程：

  1. SerialPortControl 调用 navigator.serial.requestPort() 请求用户选择串口设备。
  2. 成功后，port.open() 打开串口连接。
  3. 获取 reader 和 writer 流，并通过 reader.read() 开始持续监听传入的原始字节流。

2. 字节流到数据帧的组装与校验

• 模块：SerialPortControl.vue 的 readData 方法。

• 过程：

  1. 接收到的字节会不断追加到一个 receivedBuffer (Uint8Array) 中。
  2. 循环检查 receivedBuffer，查找特定的帧头 (0x55 0xA5)。
  3. 一旦找到帧头，根据帧头后的数据长度字段 (receivedBuffer[2] << 8) | receivedBuffer[3])，计算出完整的帧长度。
  4. 检查 receivedBuffer 中是否已有足够的数据构成完整帧。
  5. 如果数据足够，截取完整帧，并计算其校验和。
  6. 将计算出的校验和与接收到的帧尾校验和进行比对。
  7. 成功：将完整的、校验和正确的帧传递给 parseFrame 方法进行进一步解析。
  8. 失败：记录校验和错误或帧格式错误日志，并从 receivedBuffer 中移除当前帧（或只移除一个字节继续查找，以避免死循环）。

• 输出：一个或多个完整且校验和正确的二进制数据帧 (Uint8Array)。

3. 数据帧的结构化解析

• 模块：SerialPortControl.vue 的 parseFrame 方法。

• 过程：

  1. 接收一个完整的二进制数据帧。

  2. 从帧中提取出功能码 (frame[4])、命令码1 (frame[5]) 和命令码2 (frame[6])，以及实际的数据部分。

  3. 根据功能码和命令码判断帧的类型：

     • 主动上报数据帧 (0x03 0x81 0x00)：将数据部分按照雷达协议的定义（例如，距离占 2 字节，速度占 2 字节等）解析成对应的十进制数值、符号数等。

     • 命令响应帧 (0x02)：

       • 如果是参数配置响应 (0x02 0x80 xx)，直接提取其数据部分字节（例如 [0x00, 0xC8]），封装成一个对象，并通过 parameter-response 事件发送。
       • 如果是控制命令响应 (0x02 0x20 xx)，则根据命令码2判断是哪种控制命令的响应，并根据协议判断响应状态（通常数据部分为 0x01 表示成功）。

  4. 发出相应的事件 (data-received, parameter-response, command-response)，将解析后的结构化数据或原始数据部分传递给 App.vue。

• 输出：

  • 结构化雷达目标数据对象（例如 { distance: 200, speed: 50, ... }）
  • 参数响应数据对象（例如 { functionCode: 0x02, commandCode1: 0x80, commandCode2: 0x03, data: Uint8Array([0x00, 0xC8]) }）
  • 控制命令响应状态（例如 { status: 'SUCCESS', commandName: 'OTA' }）

4. 数据在组件间的传递与更新

• 模块：App.vue 作为中央事件总线和数据管理器。

• 过程：

  1. App.vue 接收到 SerialPortControl 发出的各种事件：

     • data-received -> 更新 latestReceivedData (ref)，并添加到 historyChartData (ref) 数组。
     • parameter-response -> 更新 lastParameterResponse (ref)。
     • command-response -> 处理控制命令的响应，触发 Toast 提示。
     • log-message -> 添加到 allLogMessages (ref) 数组。
     • show-toast -> 调用 showToast 函数显示 Toast。

  2. 这些 ref 变量的变化会触发 Vue 的响应式系统。

5. UI 更新与数据展示

• 模块：DataDisplay.vue, ChartComponent.vue, LogDisplay.vue, ConfigPanel.vue。

• 过程：

  1. DataDisplay 接收 latestData prop，当 latestData 变化时，其模板会自动更新，显示最新的雷达数据。
  2. ChartComponent 接收 chartData prop，当 chartData 数组变化时，它会重新渲染或更新图表，展示历史数据趋势。
  3. LogDisplay 接收 logMessages prop，当新日志添加时，列表会自动更新。
  4. ConfigPanel 中的 watch 监听 props.parameterResponse。当 lastParameterResponse 在 App.vue 中更新时，ConfigPanel 会收到新值。ConfigPanel 内部会根据响应的 functionCode、commandCode1、commandCode2 找到对应的参数，并解析 newResponse.data 中的字节数据（例如 0x00 0xC8 会被解析为十进制的 200），然后直接更新 parameters 数组中该参数的 value 属性（例如 matchedParam.value = parsedValue;）。
  5. 由于 ConfigPanel 模板中的输入框是使用 v-model.number="param.value" 绑定到 parameters 数组中对象的 value 属性，当 matchedParam.value 更新时，Vue 的响应式系统会自动检测到这个变化，并自动填充输入框。
  6. 所有组件发出的 show-toast 事件最终都会被 App.vue 捕获，并通过 Toastify-JS 库在右上角显示弹出消息。

6. 数据发送与参数设置

• 触发：用户在 ConfigPanel 中点击“读取”或“设置”按钮。

• 过程：

  1. ConfigPanel 根据用户选择的参数和输入的值，结合预定义的命令前缀，构建完整的二进制命令数据包（包括数据字节和校验和）。
  2. ConfigPanel 发出 send-serial-data 事件，将要发送的 Uint8Array 数据传递给 App.vue。
  3. App.vue 接收到事件后，调用 serialControlRef.value.sendData() 方法，将数据转发给 SerialPortControl。
  4. SerialPortControl 的 sendData 方法通过 writer.value.write(data) 将二进制数据写入串口。

开源

https://github.com/klxf/CEM5861G-Dashboard

本项目使用 Apache License 2.0 许可协议开源，你可以自由使用、修改和分发本项目的代码，但需要遵守该协议的条款。
