今天花了一整天时间研究买来的9.9包邮的LLC+PFC开关电源，为了深度研究，已经将图纸全部抄下，包括电感的电感量和变压器电感量和匝数。

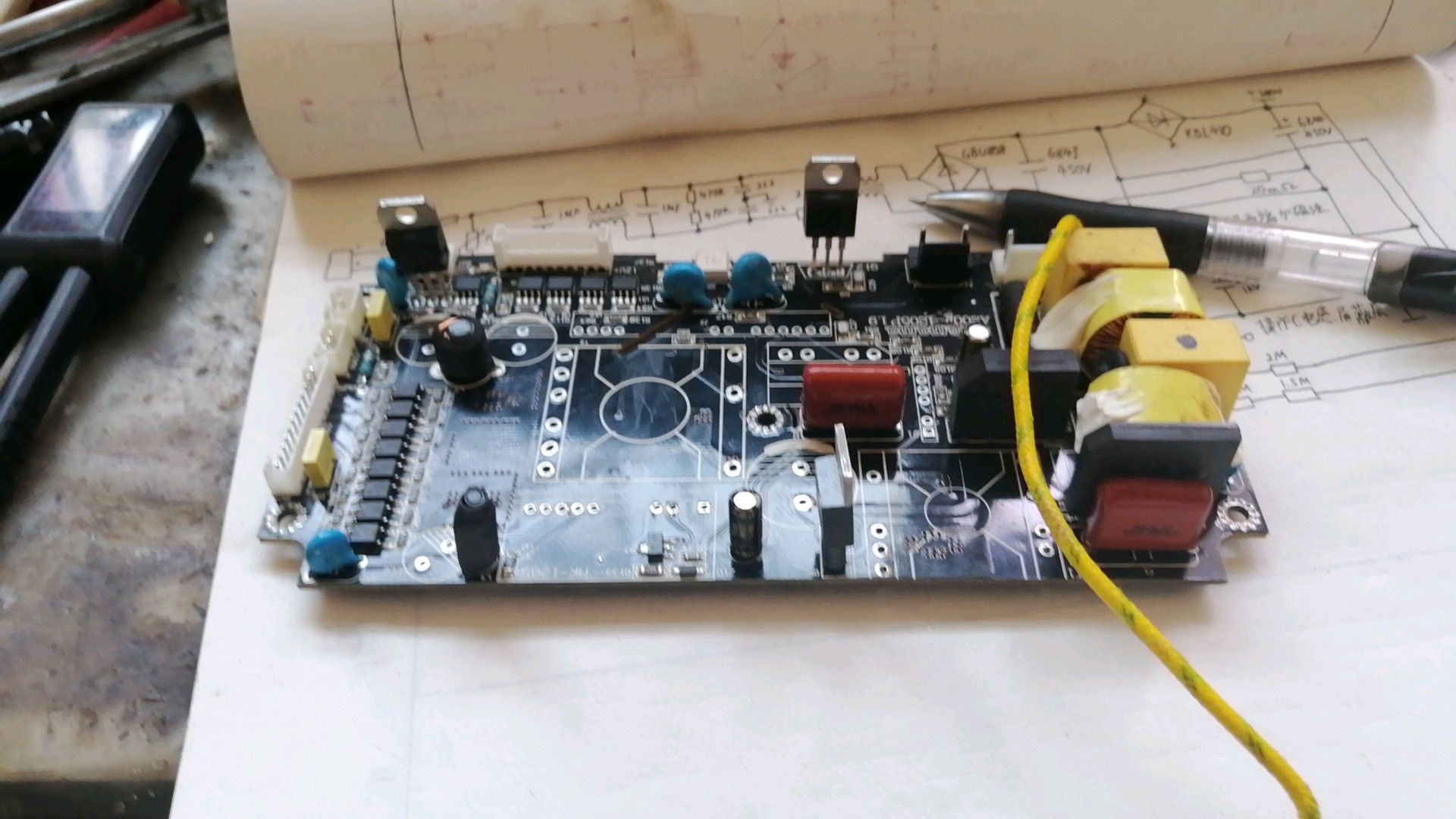

为了方便抄图纸我将有遮挡的器件全部拆下

然后就是疯狂抄图纸……

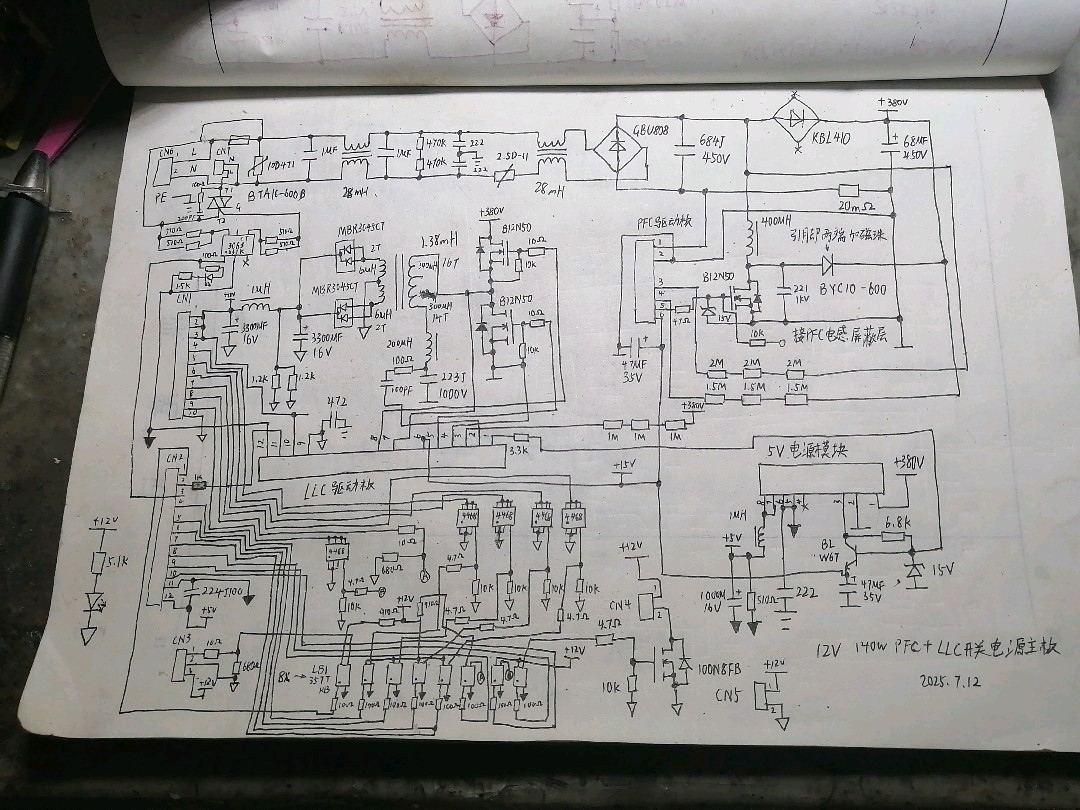

用了一整天，得到图纸如下

这个电源数量不多，大家需要就抓紧购买，现在又上新了几个，昨天想再买一个结果发现售罄了，今天又上新了，于是果断再次下单。🐦😜

至于怎么接线可以看卖家图纸，按照图纸接即可。
至于变压器，测电感量我就已经发现和我做的llc变压器不一样，初级电感量明显比我的大很多，次级也是明显不一样。如果变压器有气隙这么粗的线电感量是不可能这么大的。

大家可以看看初级线圈粗细。

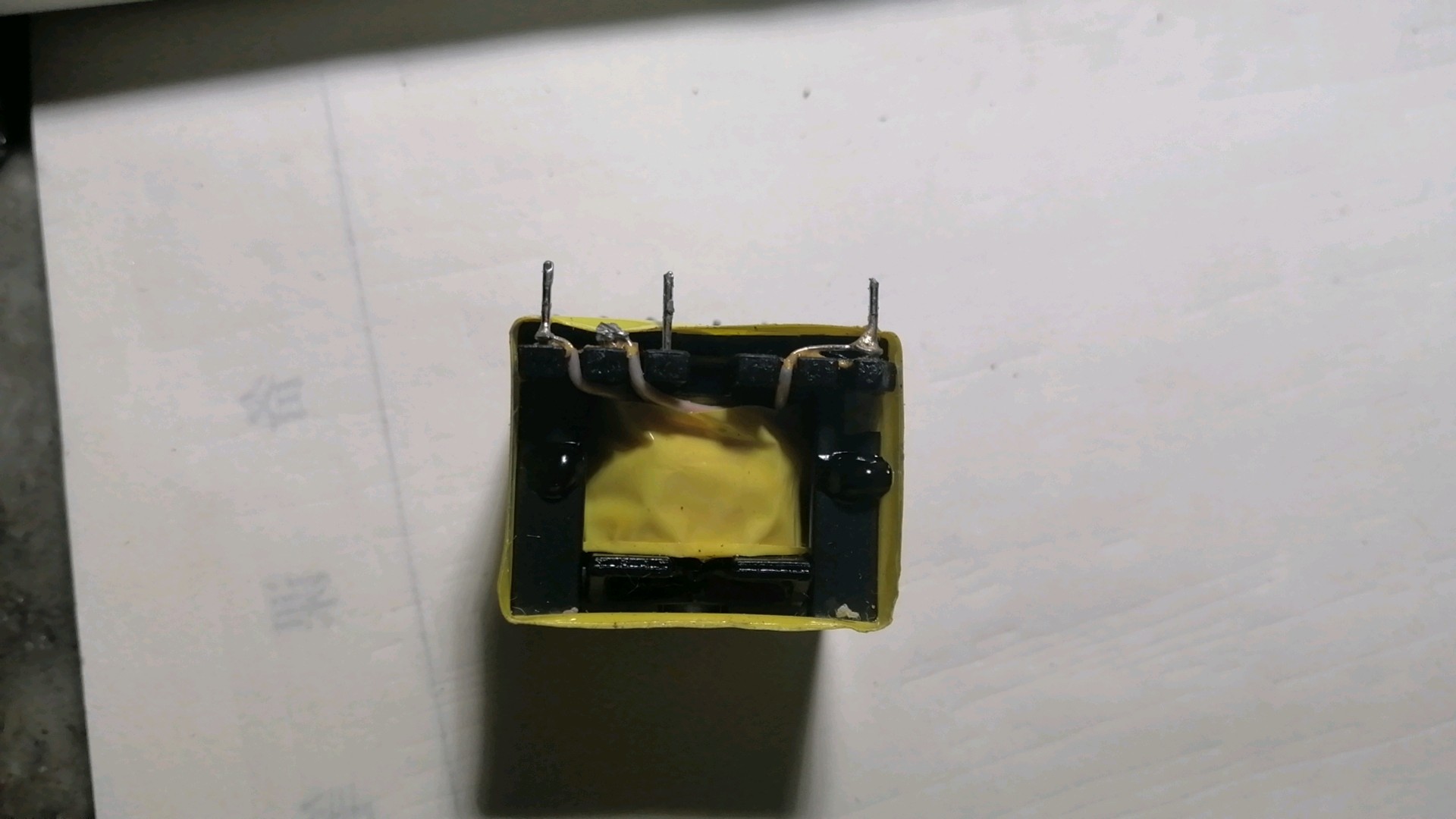

这个变压器是PQ系列磁芯，如果拆变压器数匝数虽然精确，但是会对原来参数产生破坏，甚至有可能变压器磁芯碎裂。如果变压器磁芯碎裂，对于没有气隙的变压器来说影响是最大的，首先就是电感量，会明显下降，不管你胶带缠多紧都无法做到与原来电感量相近。好在经过观察发现还有一点空隙，于是准备细漆包线绕进去，通过匝数对比来估算匝数。当然如果采用估算法误差太大，因为带磁芯的电感和变压器电感量是非线性的，这个大家可以通过实验得到。我用细漆包线先绕一定匝数，然后测电感量与原来的初级线圈电感量是否相近，因为我这个LLC电源变压器采用三明治绕法，所以匝数不用缠太多。就这样通过对比得到初级线圈两组匝数和次级线圈两组匝数，而且精度也很高。至于PFC电感和谐振电感由于没有次级线圈，所以只需知道电感量即可。到时候复刻只需要调整线圈匝数和磁芯气隙即可。
到时候准备重新制作LLC电感和变压器，看看这次是否输出正常吧。

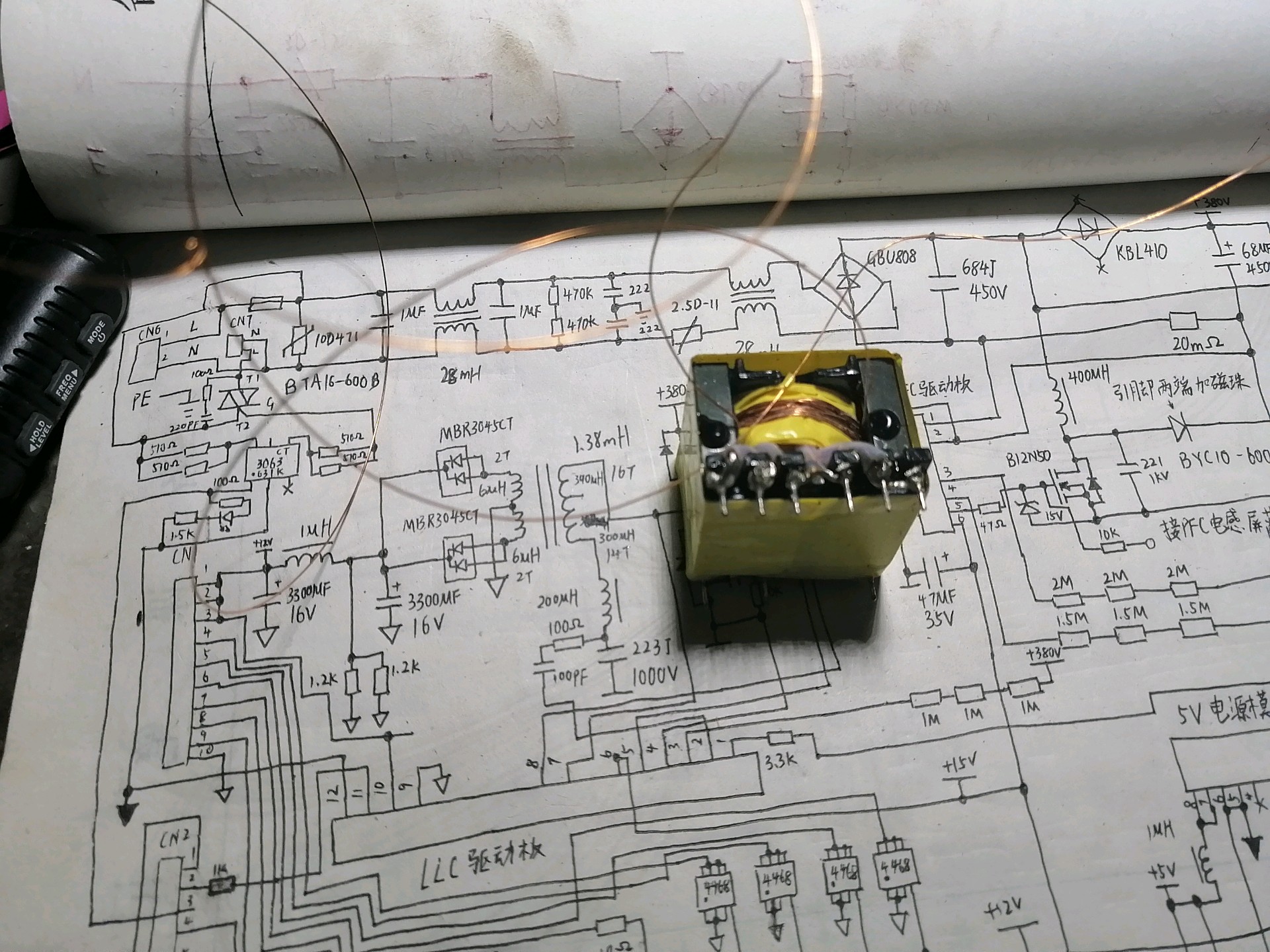

这是实际测量匝数图片
这次算是让AI坑了😂😂😂
其实LLC主变压器是没有气隙的😂😂😂

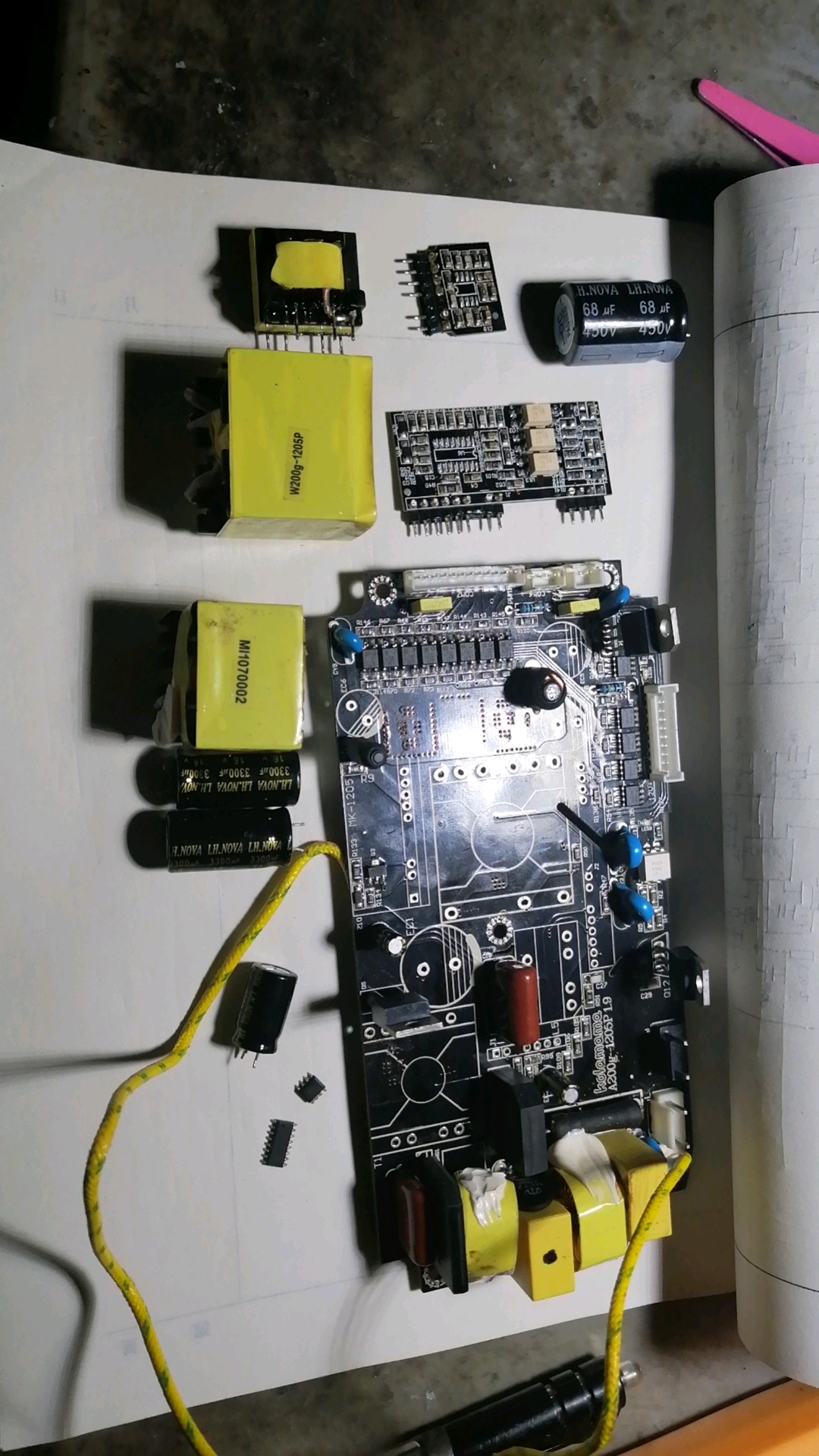

最后来一张全家福

没想到两个主控芯片全是打磨的，对了，辅电电源芯片居然也是打磨的，好在磨的不够彻底可以轻松破解。

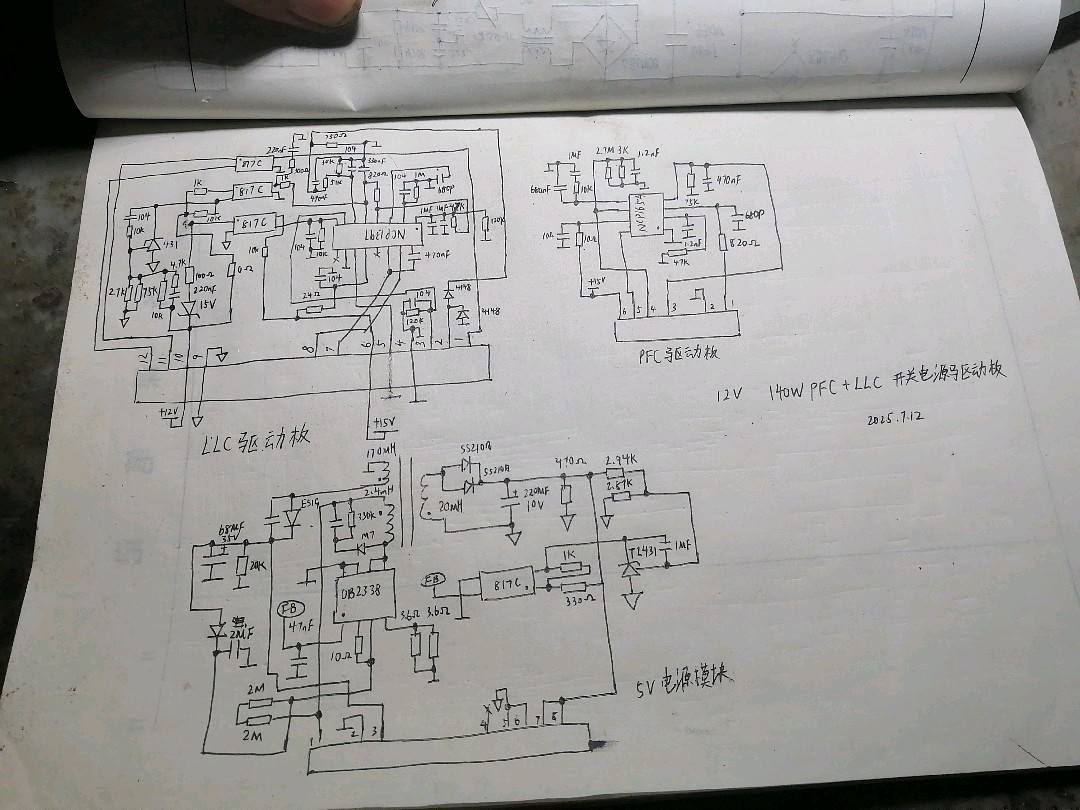

最后是这个电源图纸，需要的拿去，想玩这款电源的可以参考这个改可调电源或者改输出电压。
