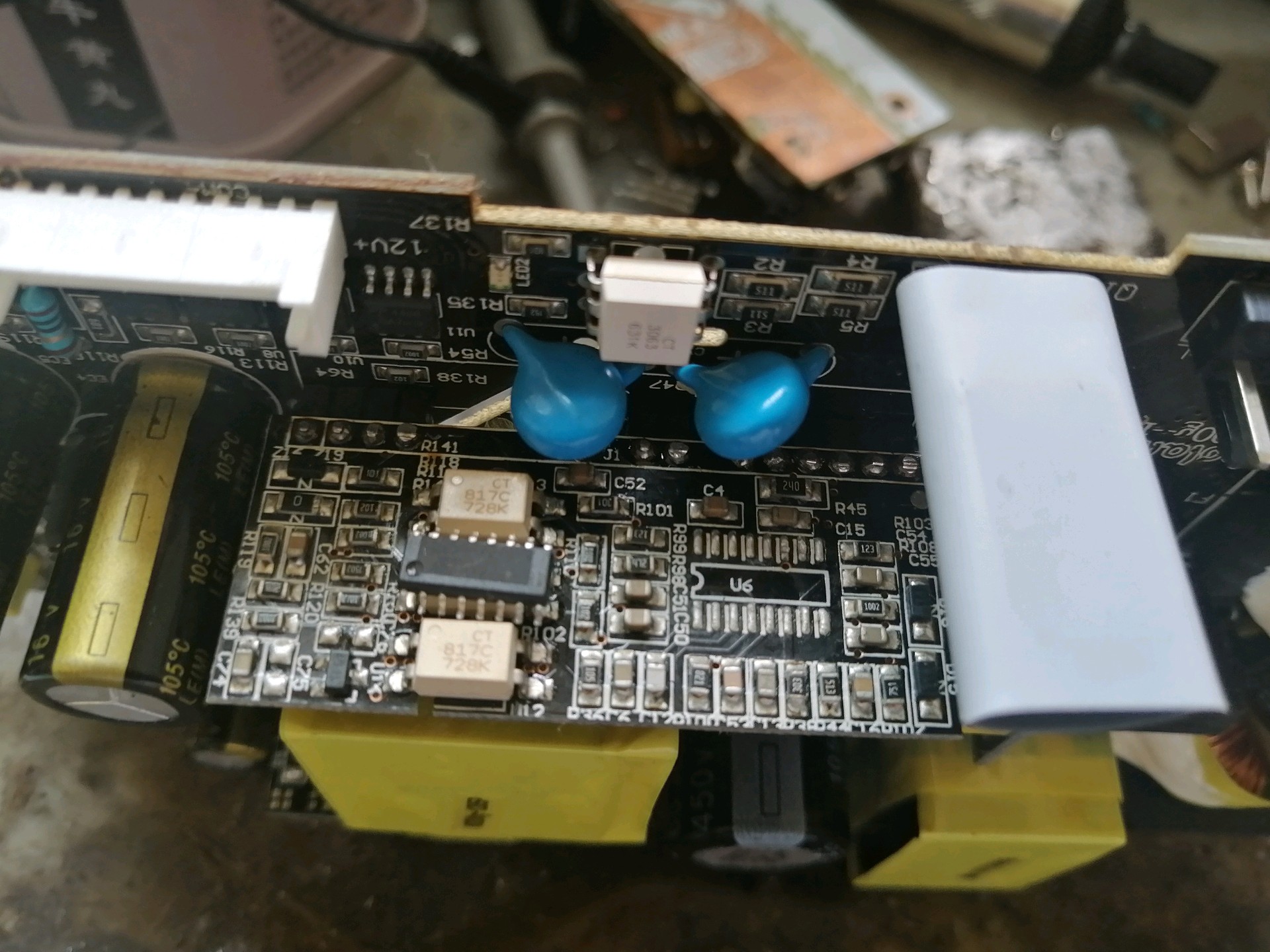

网上买的PFC+LLC电源到货了，本以为主控芯片型号会一样，结果买的电源主控芯片居然是打磨芯片，不过依稀可以看出型号。买的电源主控是L6599，我设计的电源主控芯片是NCP1397。然后我就只能重新扒手册，最终按照手册说明让芯片有了PWM输出，遗憾的是只有低压驱动输出正常，高压驱动没输出，无奈重新换个芯片，结果居然正常了，推测可能是芯片性能不良。然后就是按手册说明调整震荡频率，震荡频率分为最小震荡频率和最大震荡频率。经过调整我将频率设置在50-500khz之间。然后调整电压检测电路。调整完成后直接通310V直流电测试，可以看到有了PWM输出，变压器次级也开始有了电压输出，不过遗憾的是还是没有谐振。好在可以有了输出，剩下的就准备扒手里现成的LLC电源图纸和参数直接照抄了。

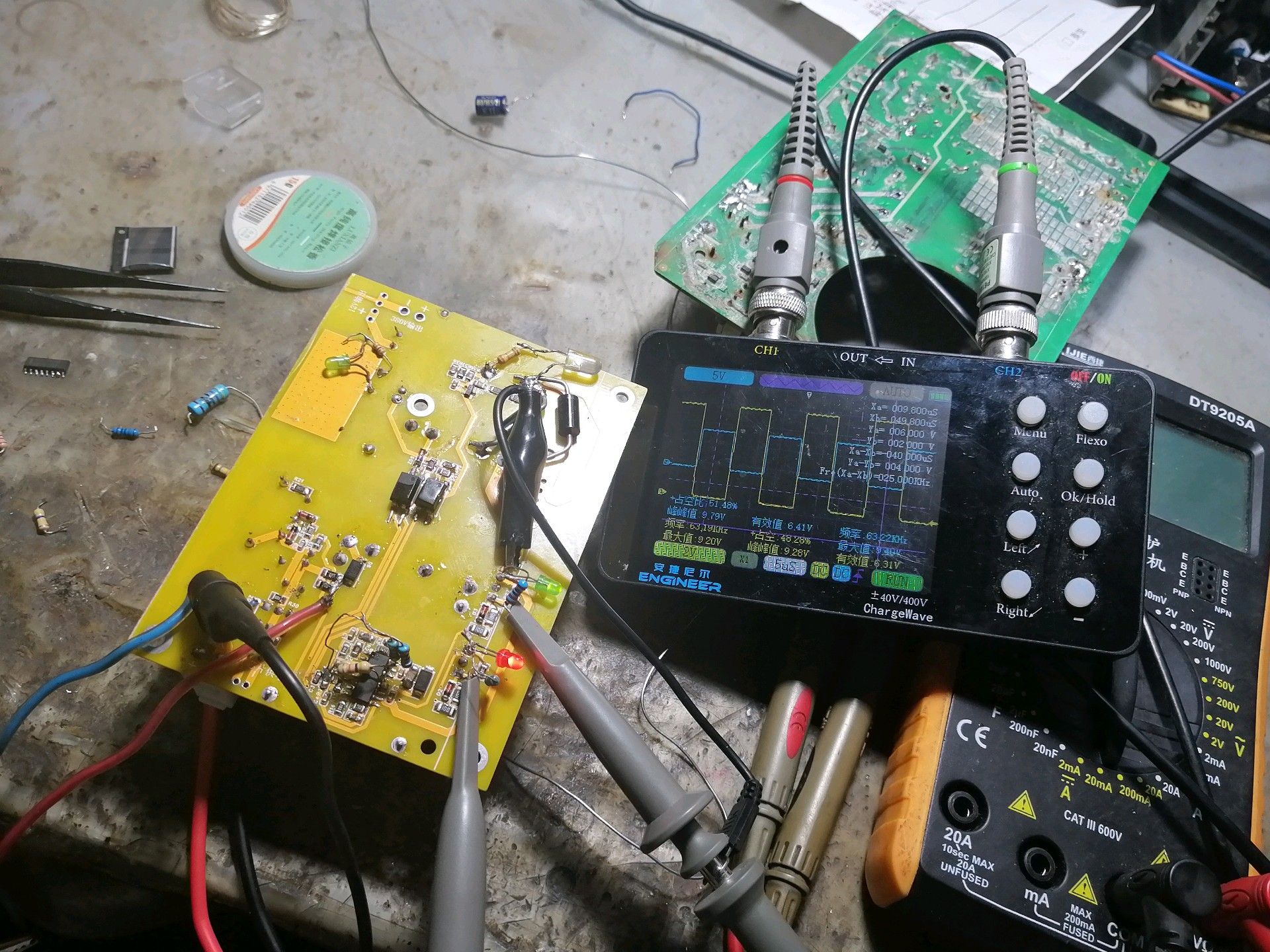

这里我也对调芯片进行测试，遗憾的是没有输出，好在电源没炸。

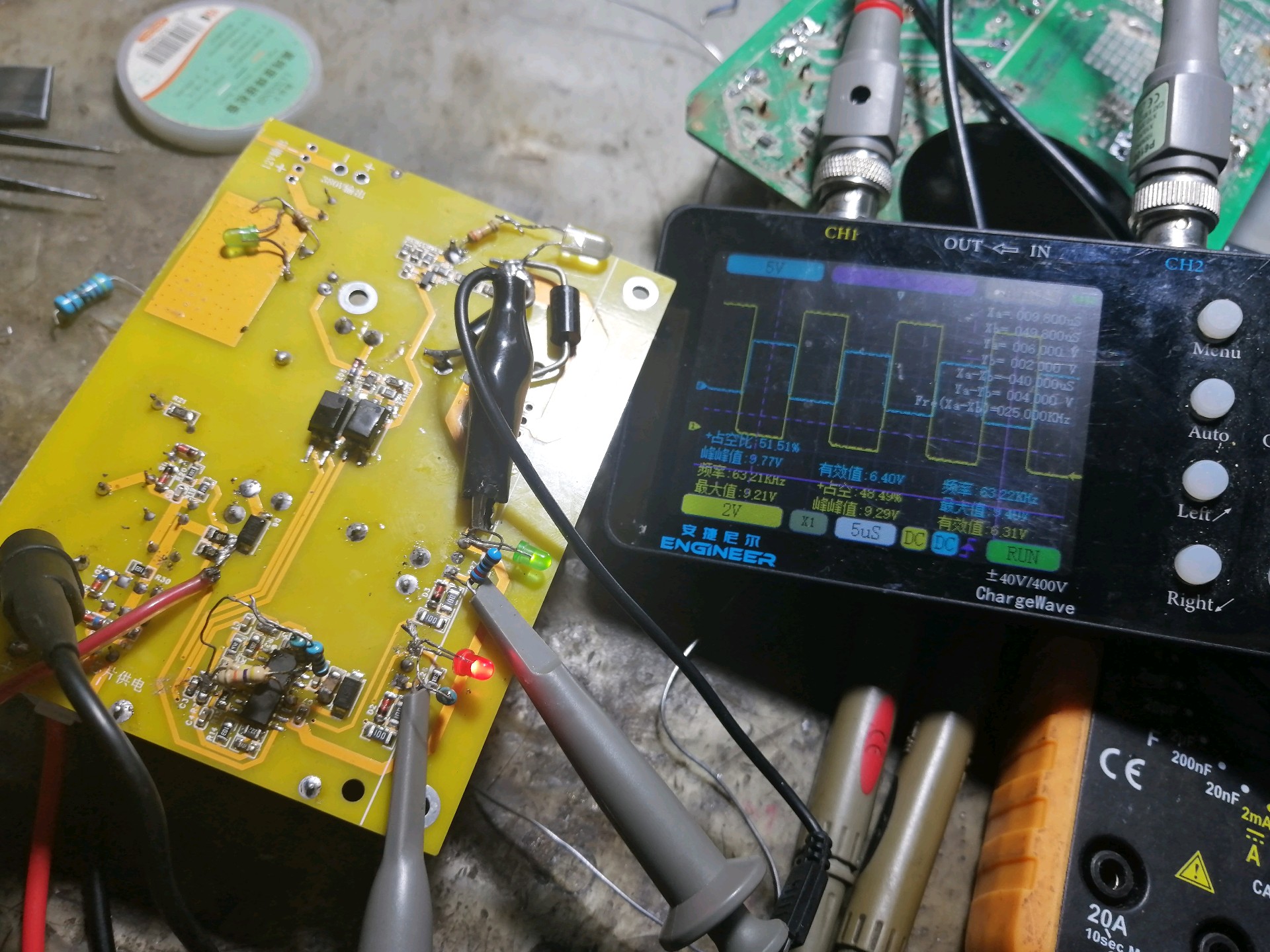

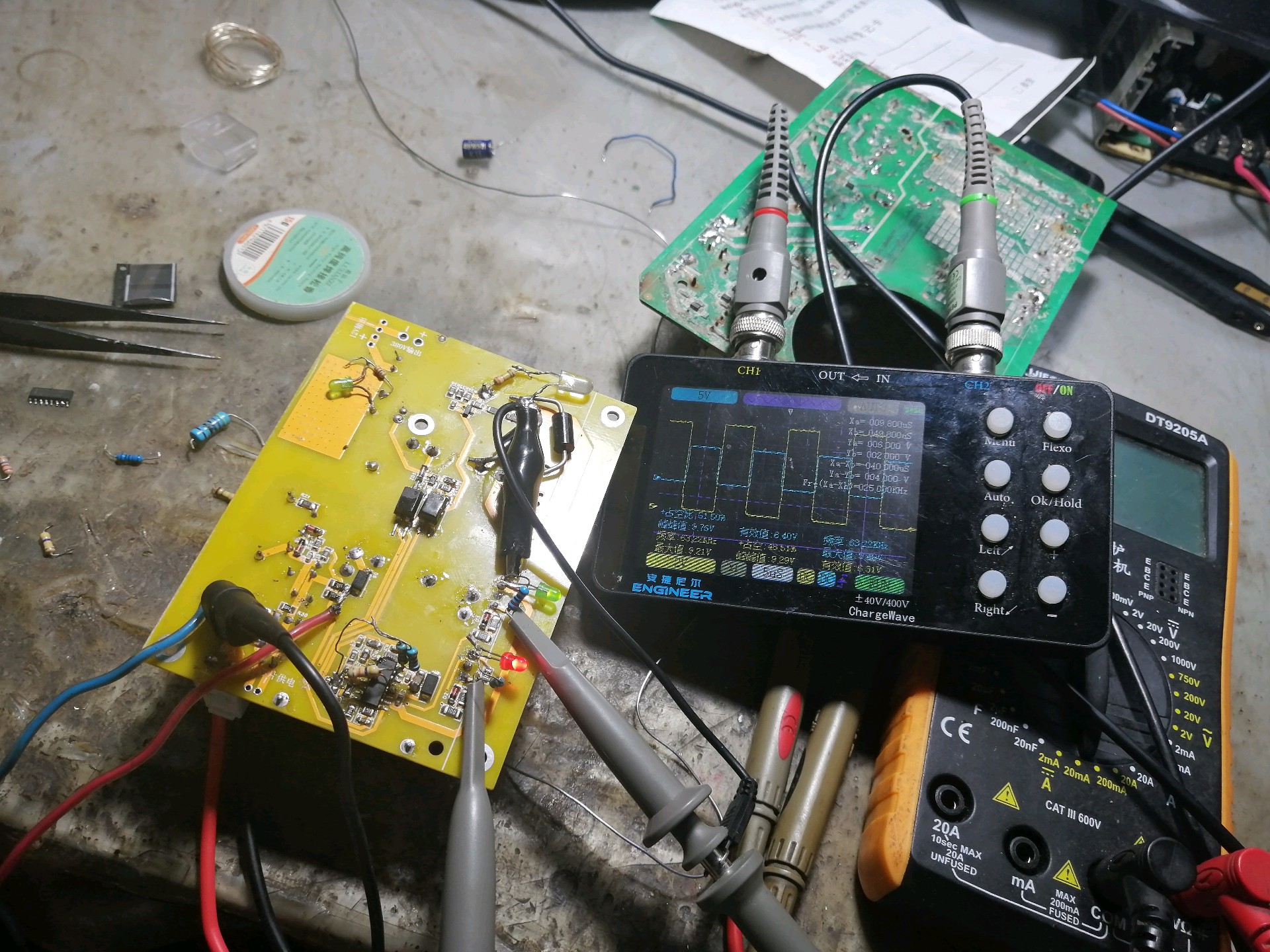

可以看到上下两个驱动都有了输出，下一步调整变压器。

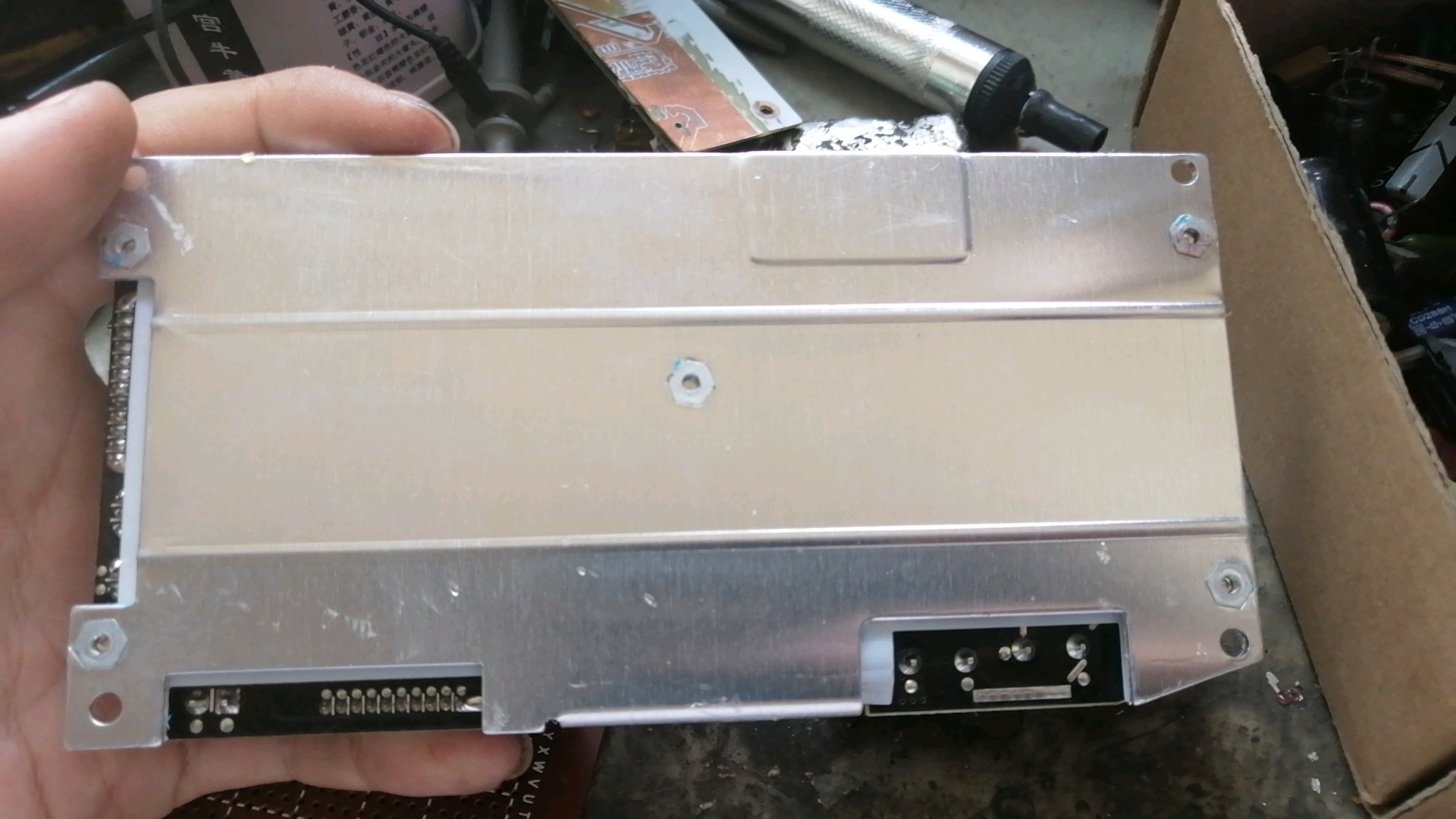

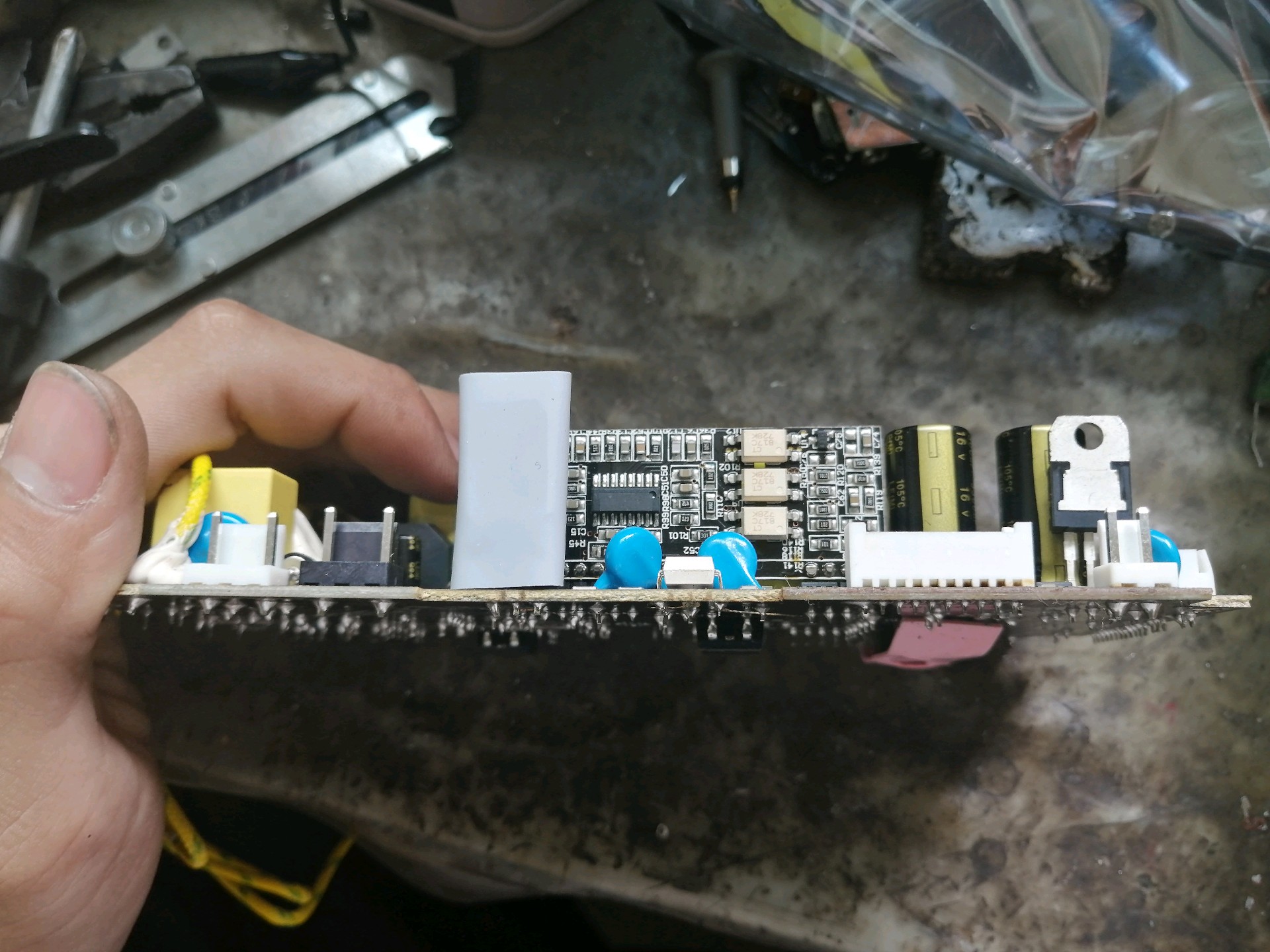

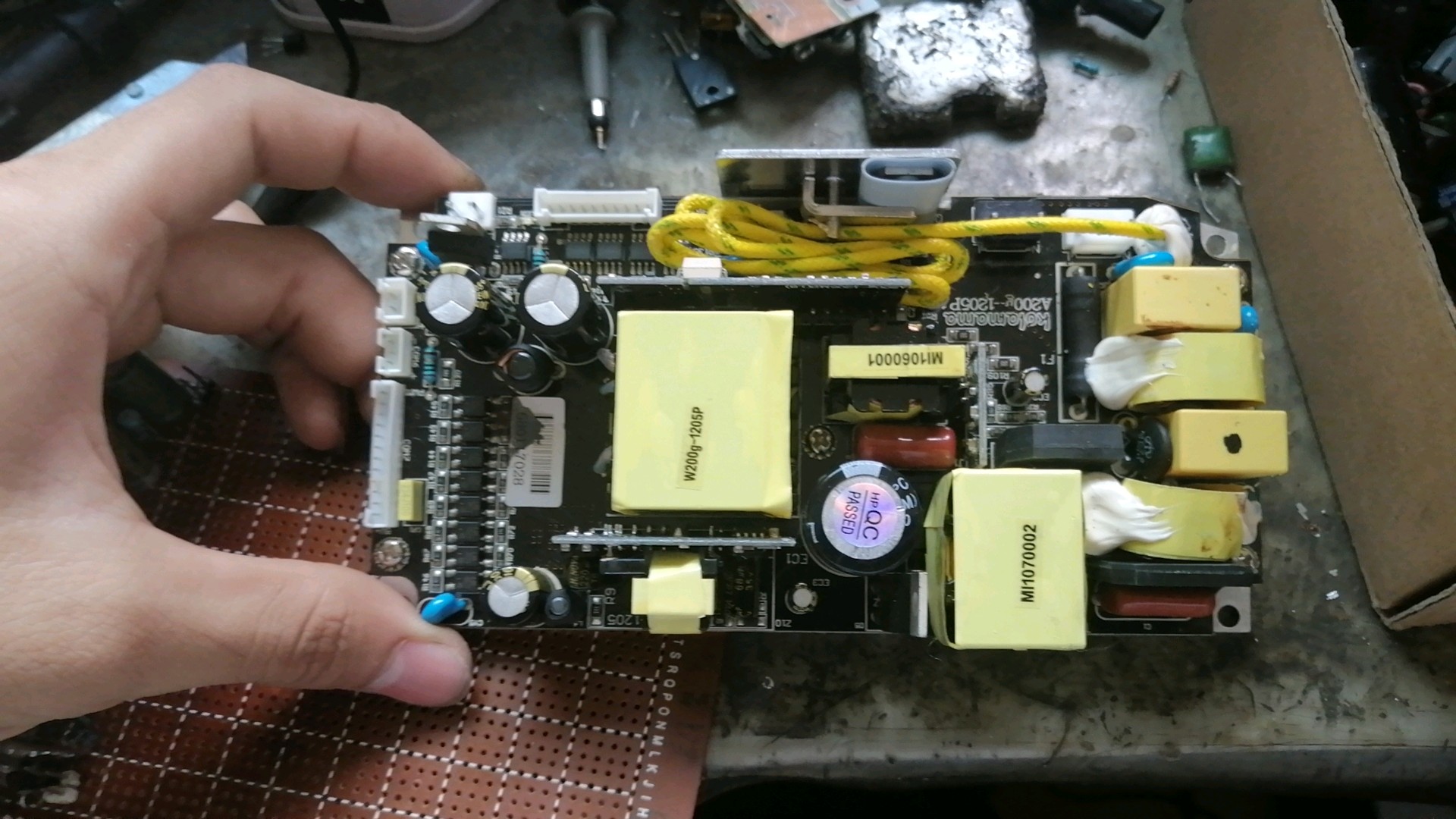

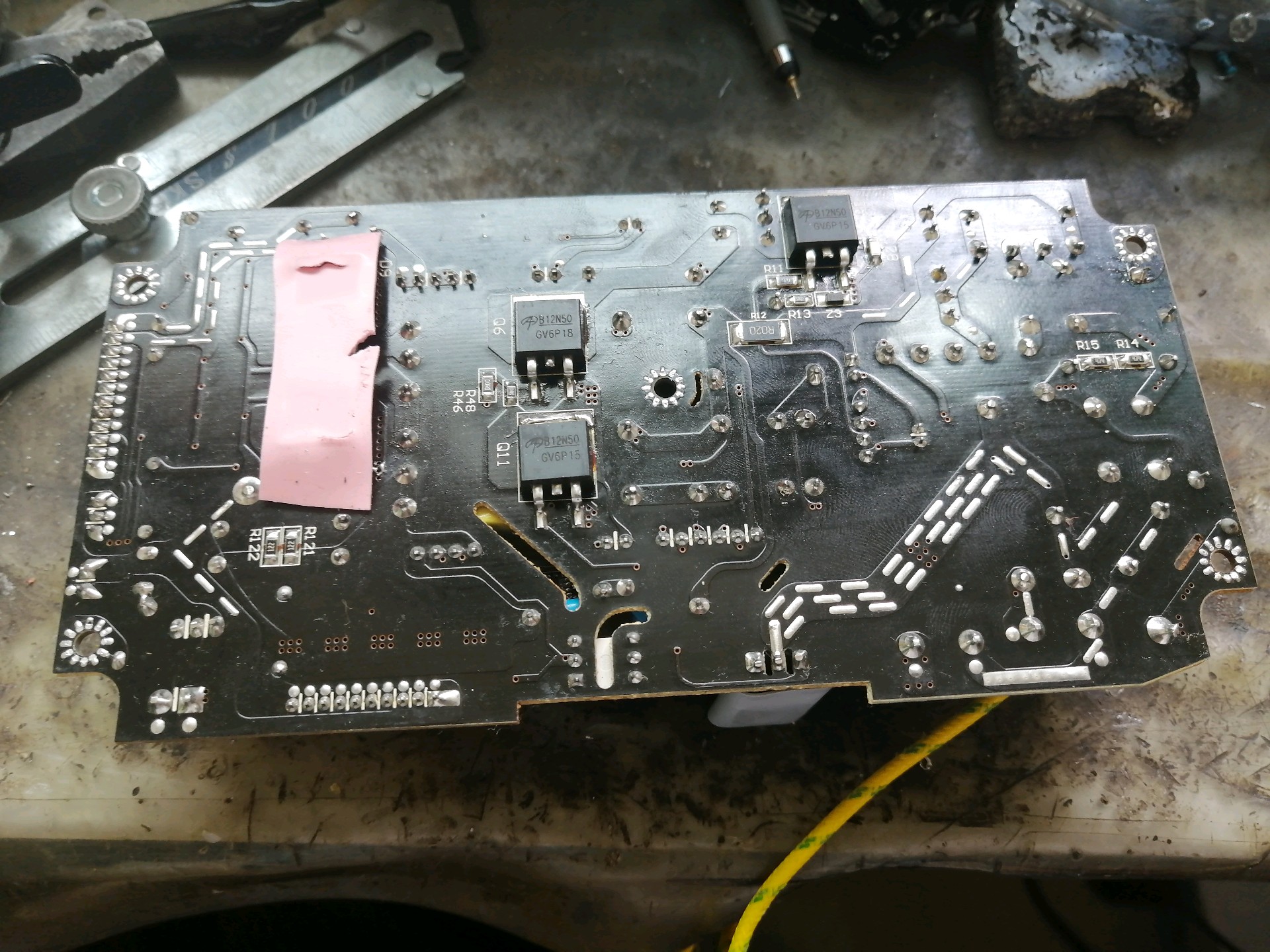

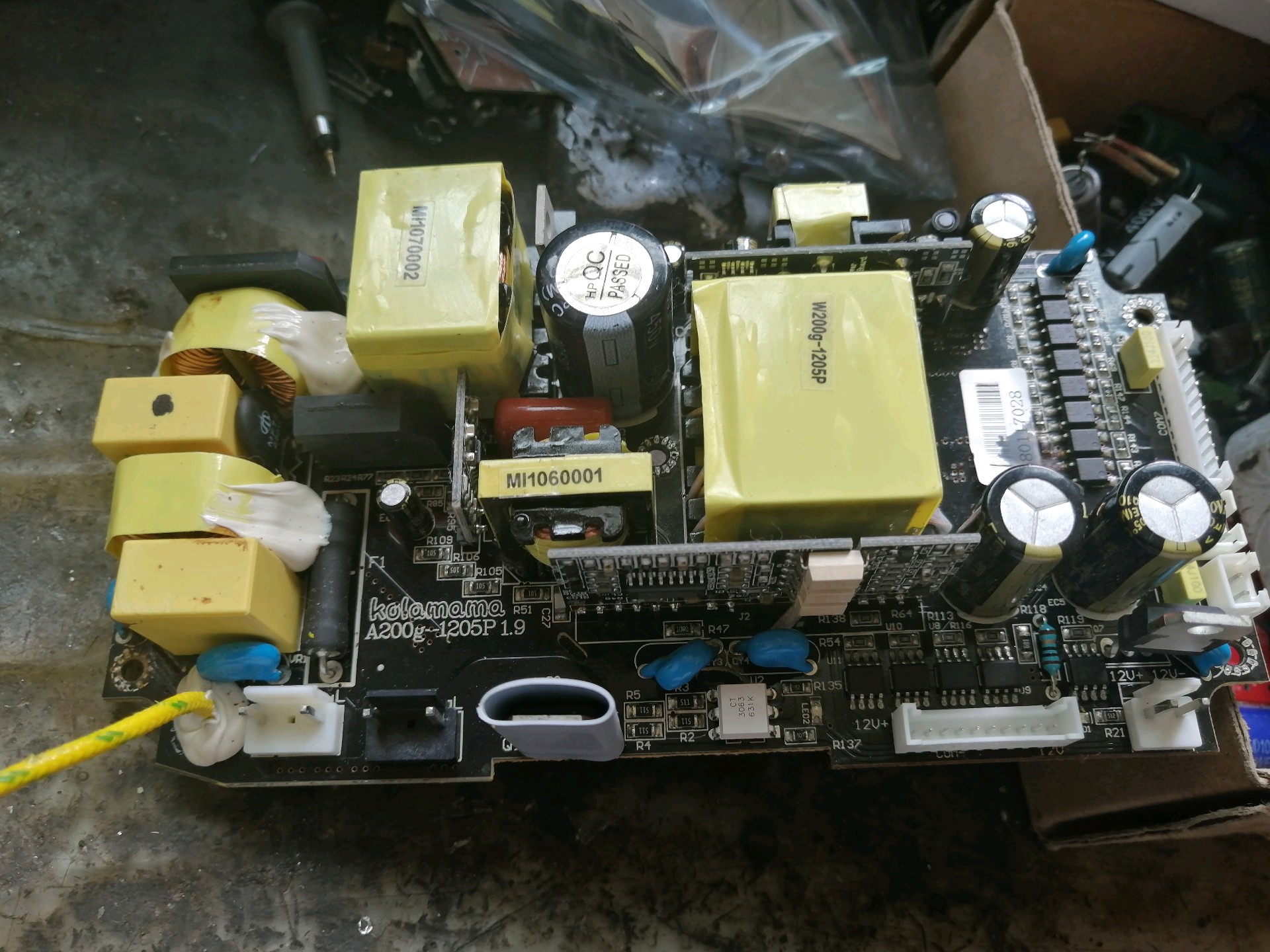

网上买的电源板做工真的不错，都有点舍不得拆了🤣🤣🤣
