安信可【PB-03F-Kit】点灯尝试
开发板介绍
安信可PB-03F-Kit是一款基于奉加科技PHY6252芯片打造的一款支持BLE5.2的开发板！
硬件性能
- 核心芯片：采用 PHY6252 高集成度的低功耗蓝牙系统级芯片（SoC），CPU 为最高频率 96MHZ 的 M0 内核，内置 64KB SRAM、256KB flash、96KB ROM 和 256bit efuse 57。
- 接口丰富：提供丰富的外设接口，包括 UART、PWM、ADC、I2C、SPI、PDM、DMA 和多达 19 个 IO 口，方便与其他设备连接和扩展功能。
- 天线设计：采用 PCB 板载天线，同时预留了半孔焊盘和天线孔，可根据实际需求选择不同的天线连接方式，灵活性较高。
功能特点
- 低功耗性能：支持多种低功耗工作状态，发射功耗（8dbm）为 11.5mA，接收功耗 9.4mA，休眠功耗 50.58uA，平时功耗 0.57mA，深度睡眠电流小于 1uA，能够满足各种应用场景的功耗需求。
- 蓝牙功能强大：支持蓝牙 BLE5.2 协议，速率支持 125Kbps、500Kbps、1Mbps、2Mbps，具有出色的通信性能和稳定性，同时支持广播扩展、多广播、信道选择等功能。
- 支持多种控制方式：支持 SigMesh 组网，设备之间通过对等星型网络通讯，采用蓝牙广播进行通讯，可保证多设备情况下响应及时。可对接天猫精灵等智能音箱，也支持 Android/IOS APP 和微信小程序控制。
- 开发便捷：通用 AT 指令，可快速上手，支持二次开发，集成了 Windows 开发环境，资料代码全部开源。
应用场景
- 智能家居：可用于智能灯、智能插座、智能空调等其他智能家电的控制，实现设备之间的互联互通和智能化控制。
- 可穿戴设备：如智能手表、智能手环等，可实现与手机等设备的蓝牙连接，传输运动数据、健康数据等信息。
- 移动设备配件：如耳机、音箱等音频设备，可通过蓝牙与手机等设备连接，实现无线音频传输。
资源下载
相关资料看这里：
- PB-03F 模组规格书：中文
- PB-03F-Kit 开发板规格书：中文
- PB-03系列模组二次开发SDK源码： V3.1.3
- PB-03系列模组二次开发指导文档：二次开发SDK指导文档
- PB-03系列模组固件烧录工具：烧录工具
奉加科技官方下载入口：[url]http://www.phyplusinc.com/support/4.html[/url]

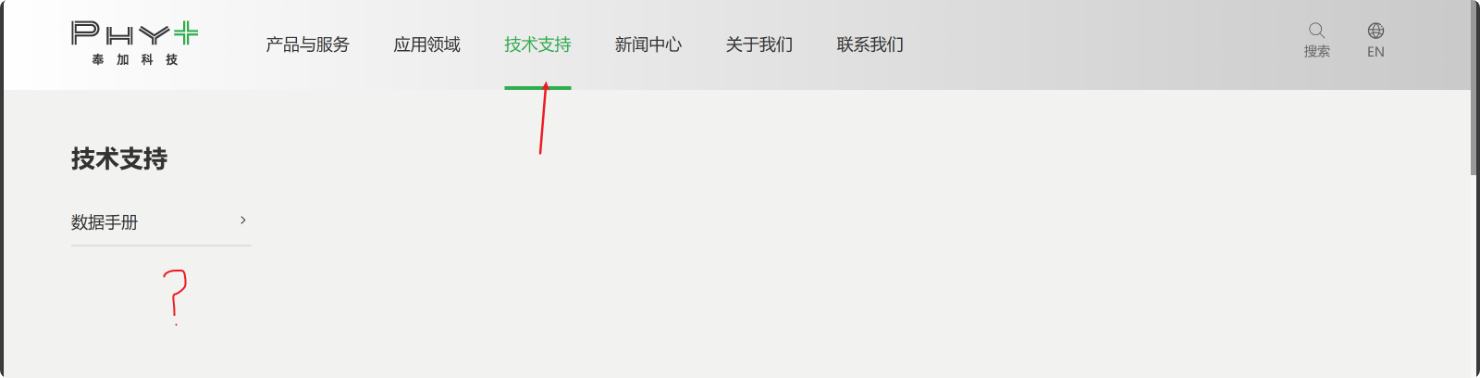

这里有个比较坑的点，就是直接点击技术支持后找不到对应的下载入口。

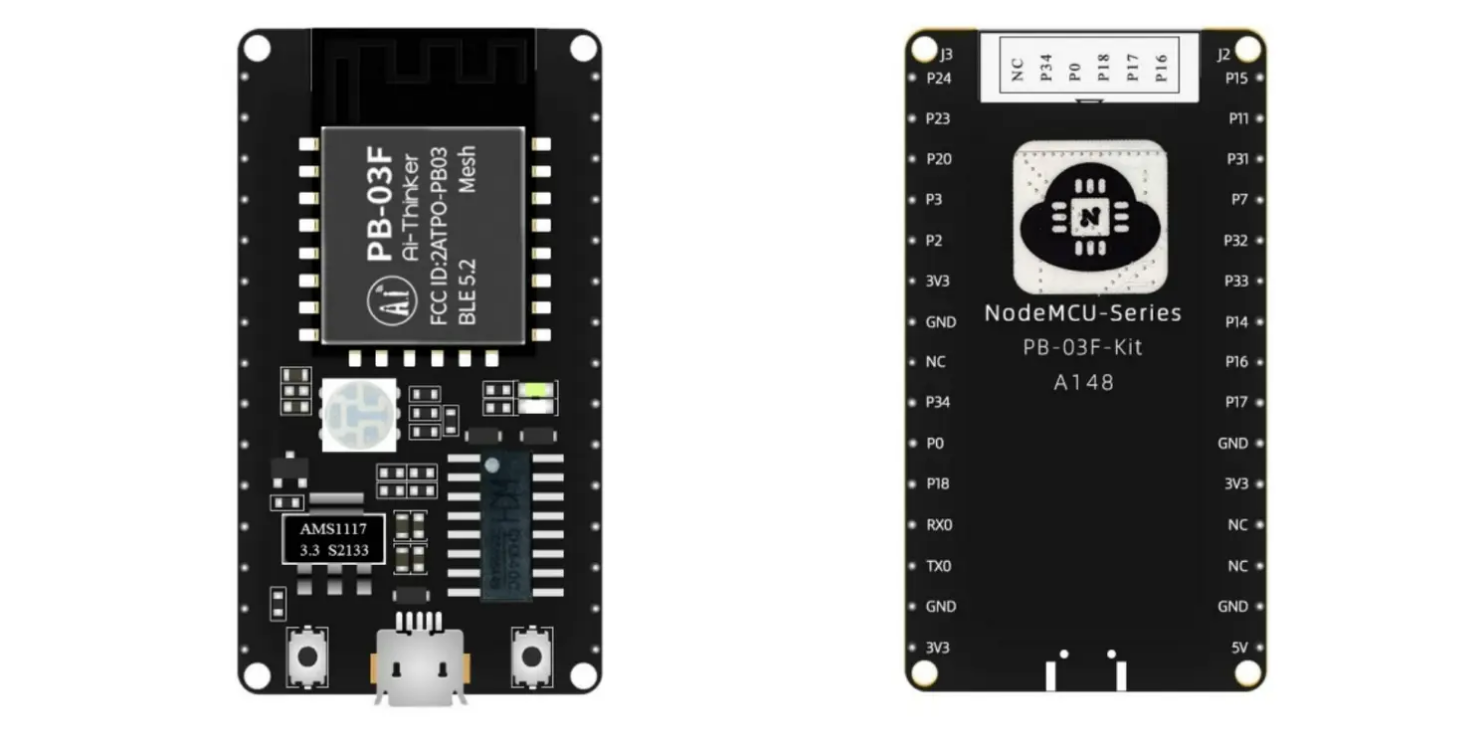

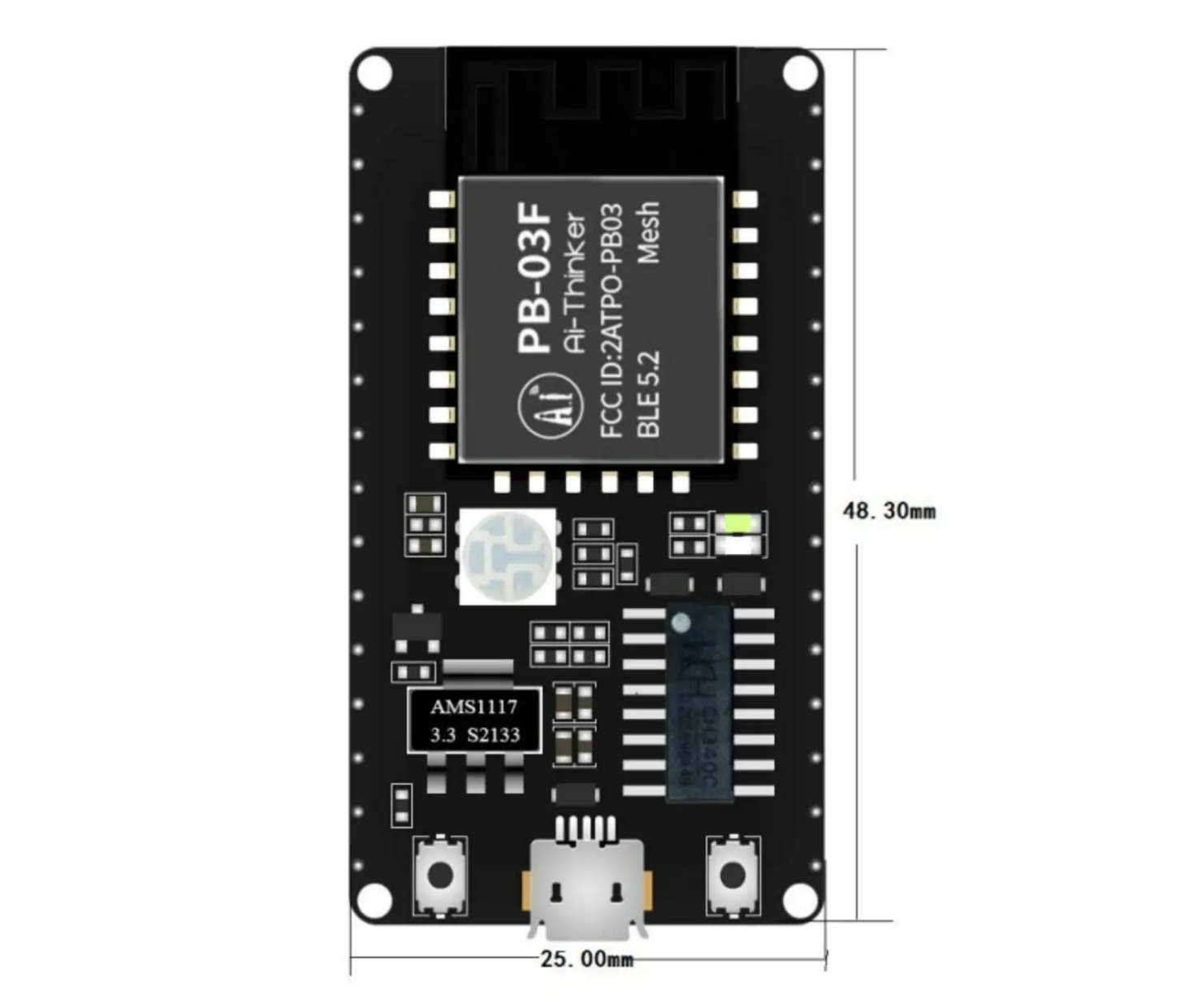

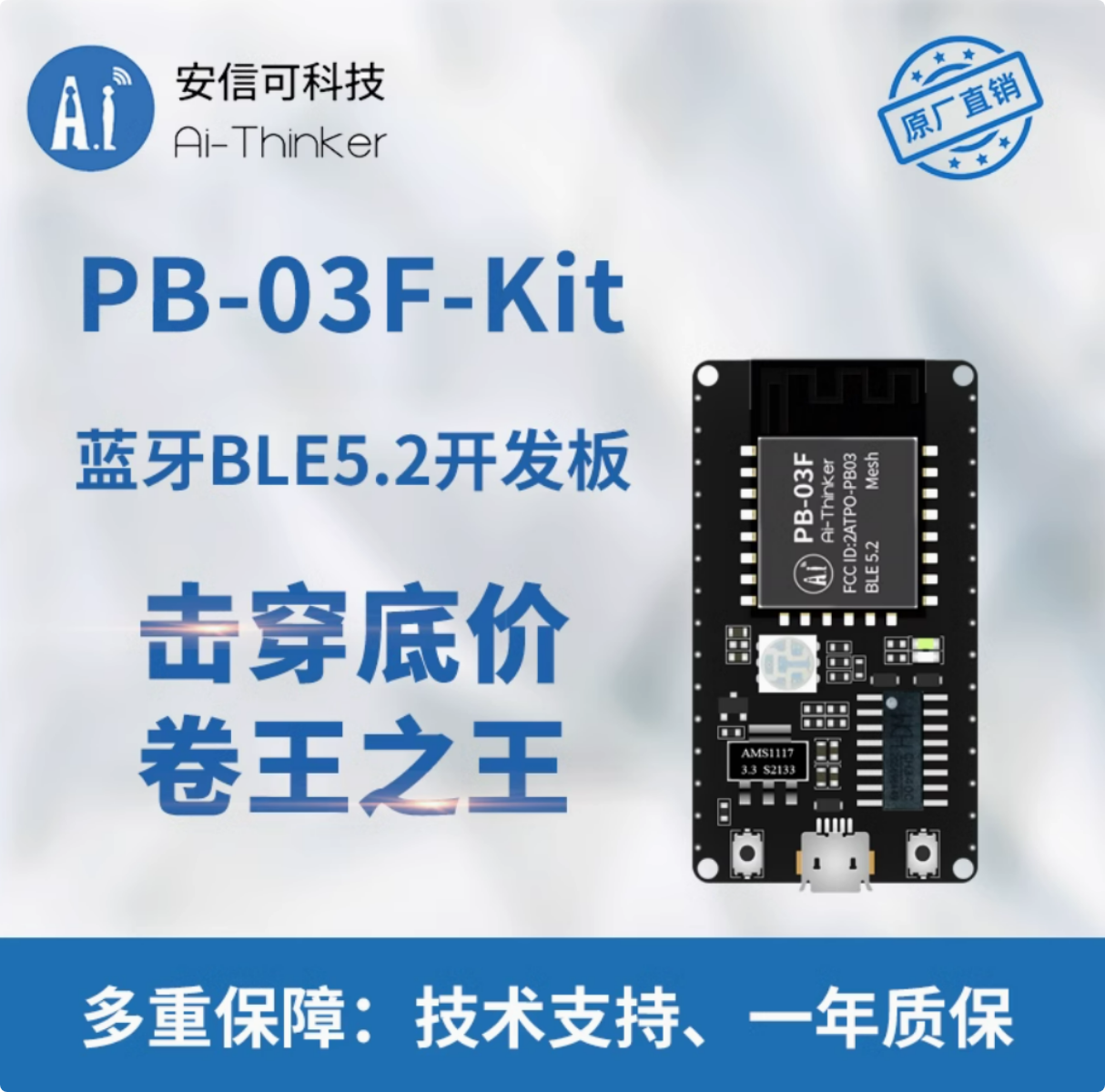

开发板展示图
开发环境搭建
PB-03F 开发环境主要使用 Keil5 集成开发环境，想必常玩单片机的各位也都安装好了吧！

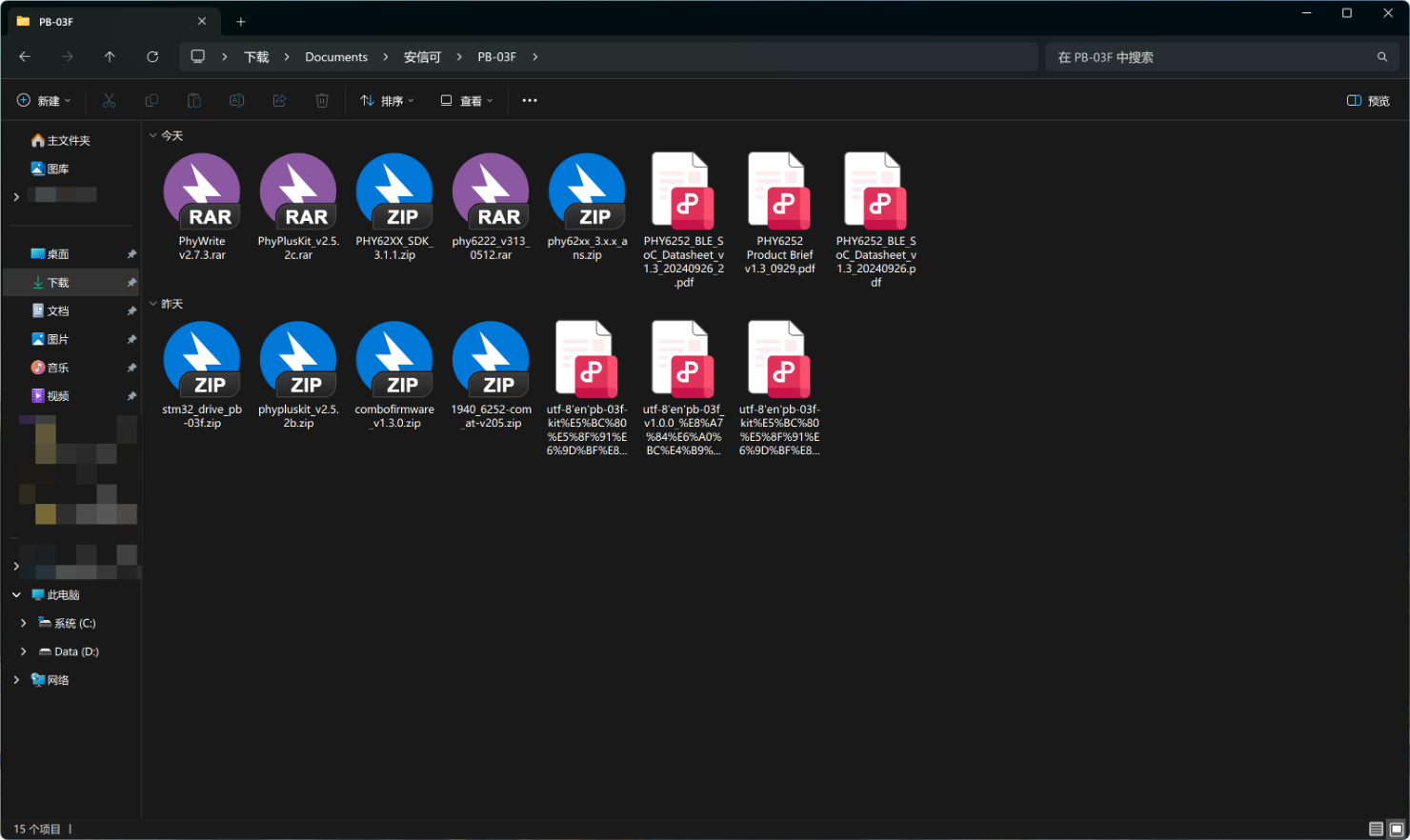

Keil5准备就绪，根据上面的链接下载好SDK和烧录工具备用。
Keil5准备就绪，根据上面的链接下载好SDK和烧录工具备用。
准备点灯

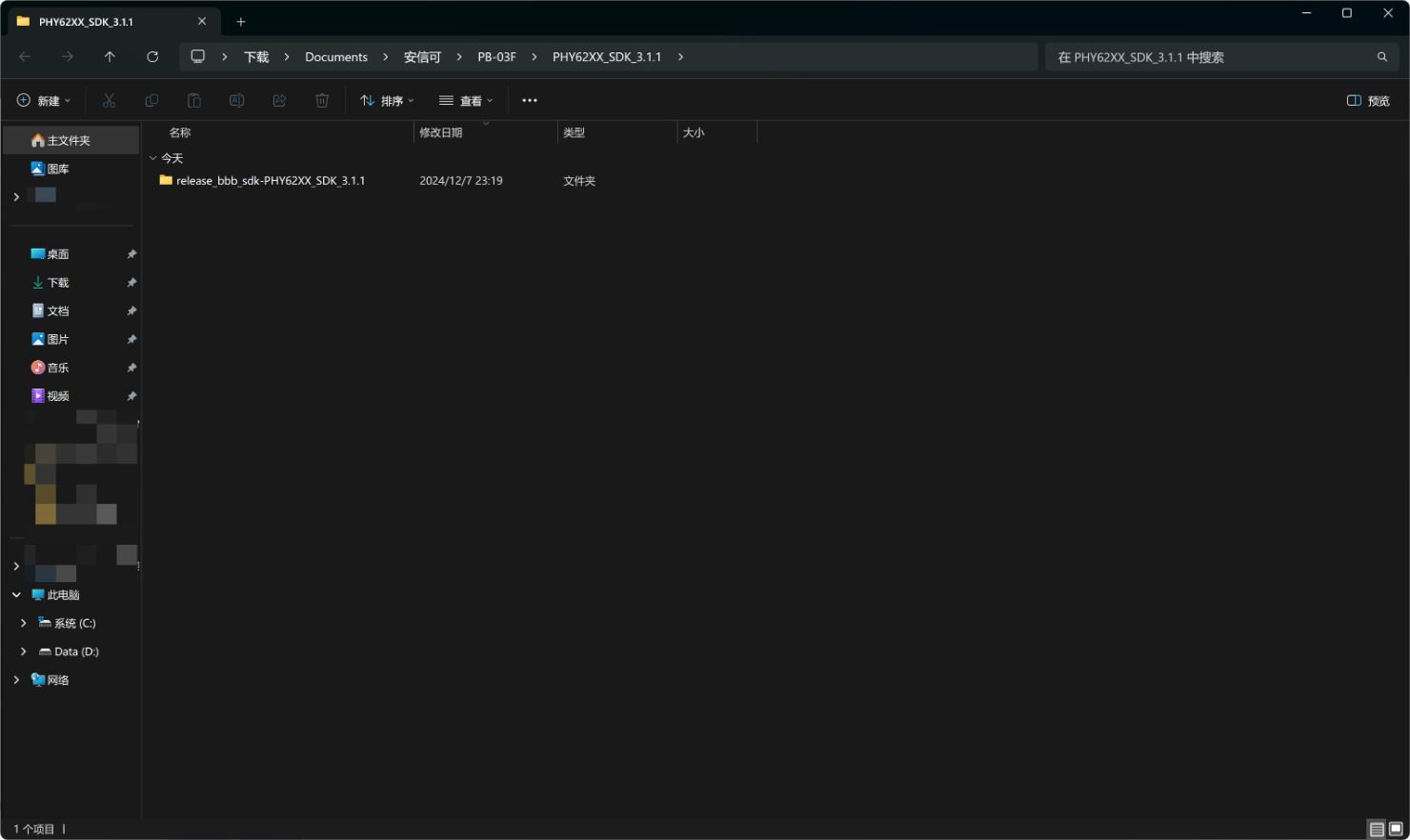

解压缩SDK，修改例程，准备点灯！

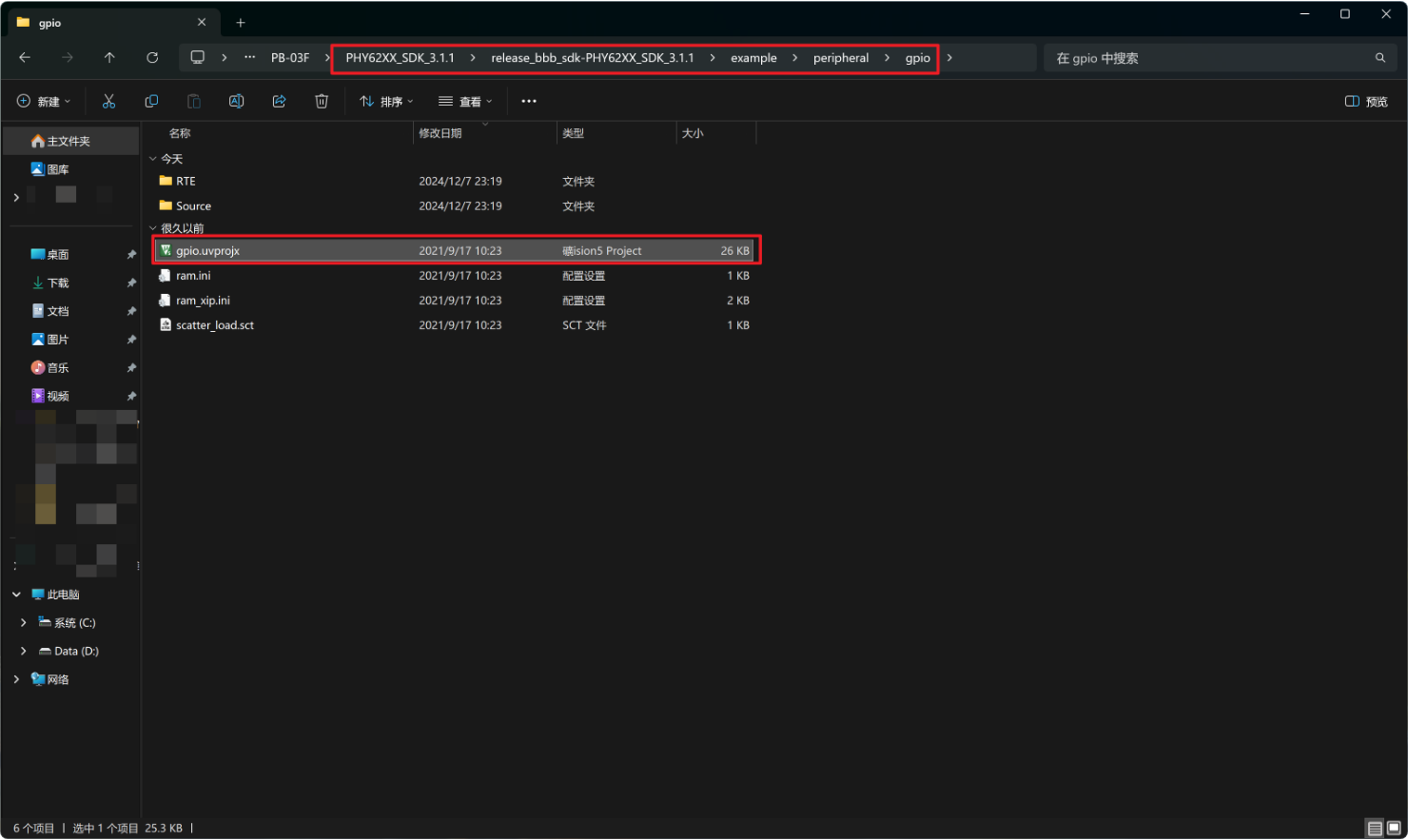

使用Keil5打开以上项目例程

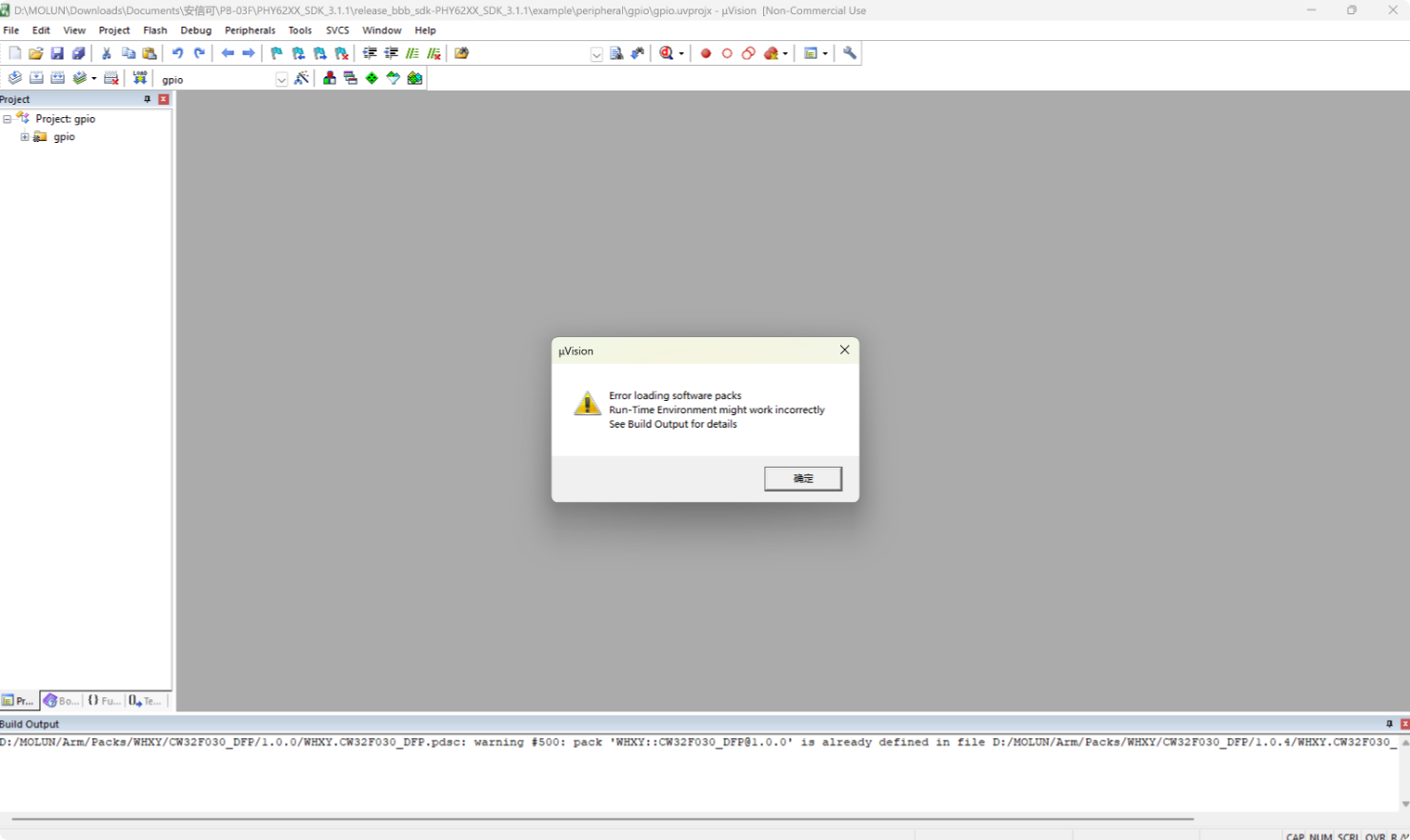

一个其他的软件包报错，无需理会！
一个其他的软件包报错，无需理会！

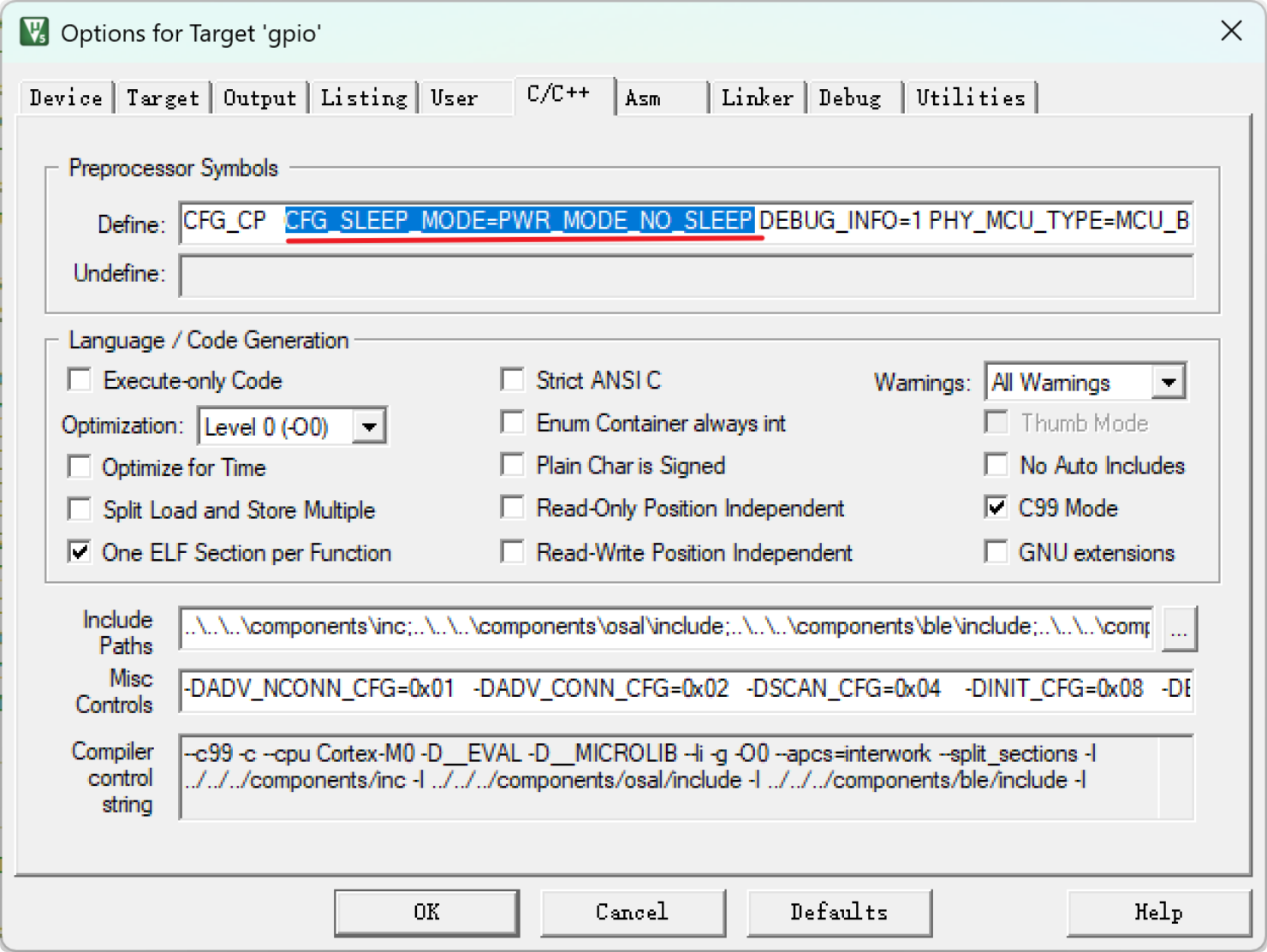

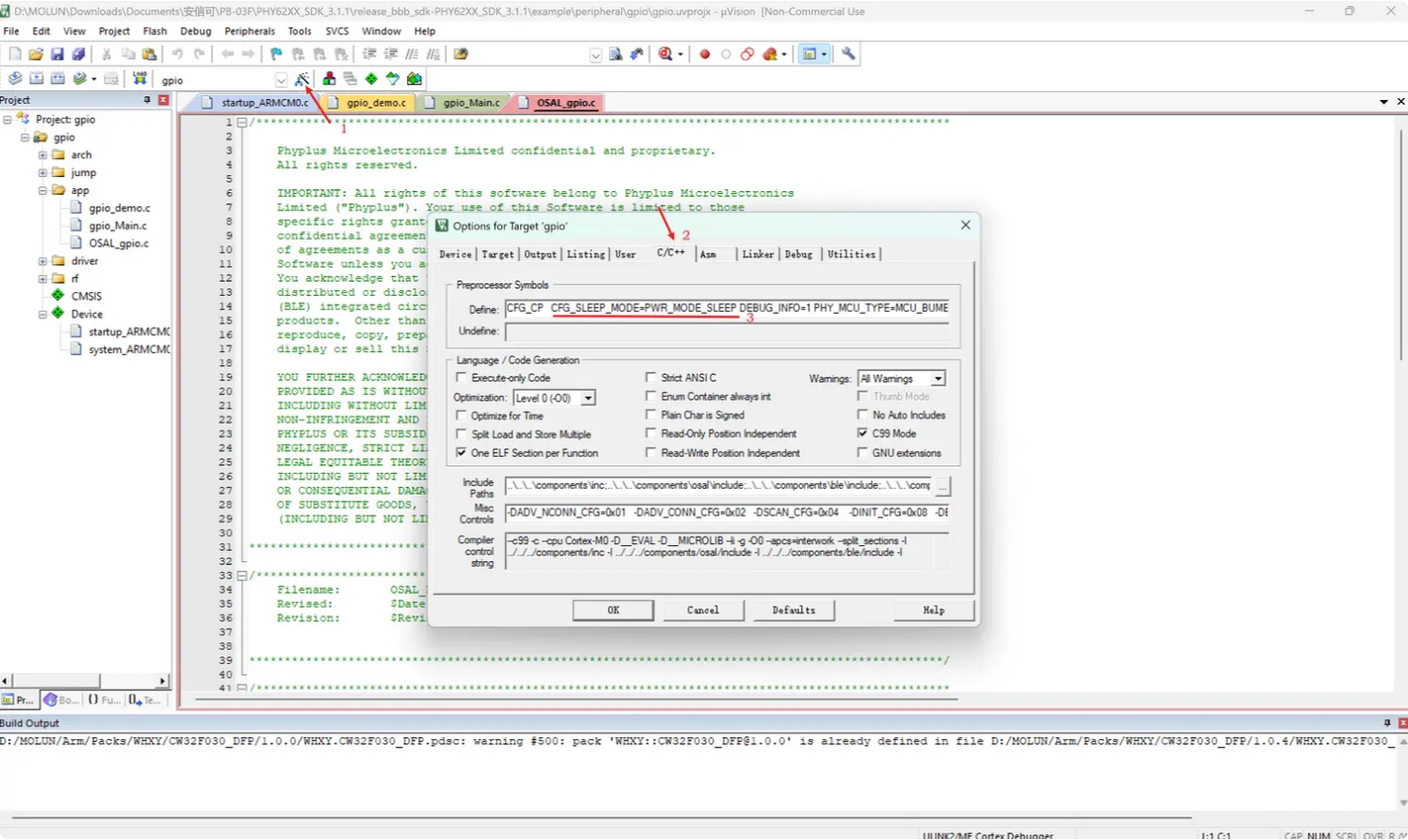

根据上图指引修改下宏定义。
宏说明：
· CFG\_SLEEP\_MODE=PWR\_MODE\_SLEEP ：使能低功耗模式，固件程序执行过程中，会在空闲过程进入睡眠，睡眠之后调试器无法进行调试跟踪，断点也失效
· CFG\_SLEEP\_MODE=PWR\_MOD\_NO\_SLEEP ：关闭低功耗模式，固件程序执行过程中，处理器一直处于唤醒状态。

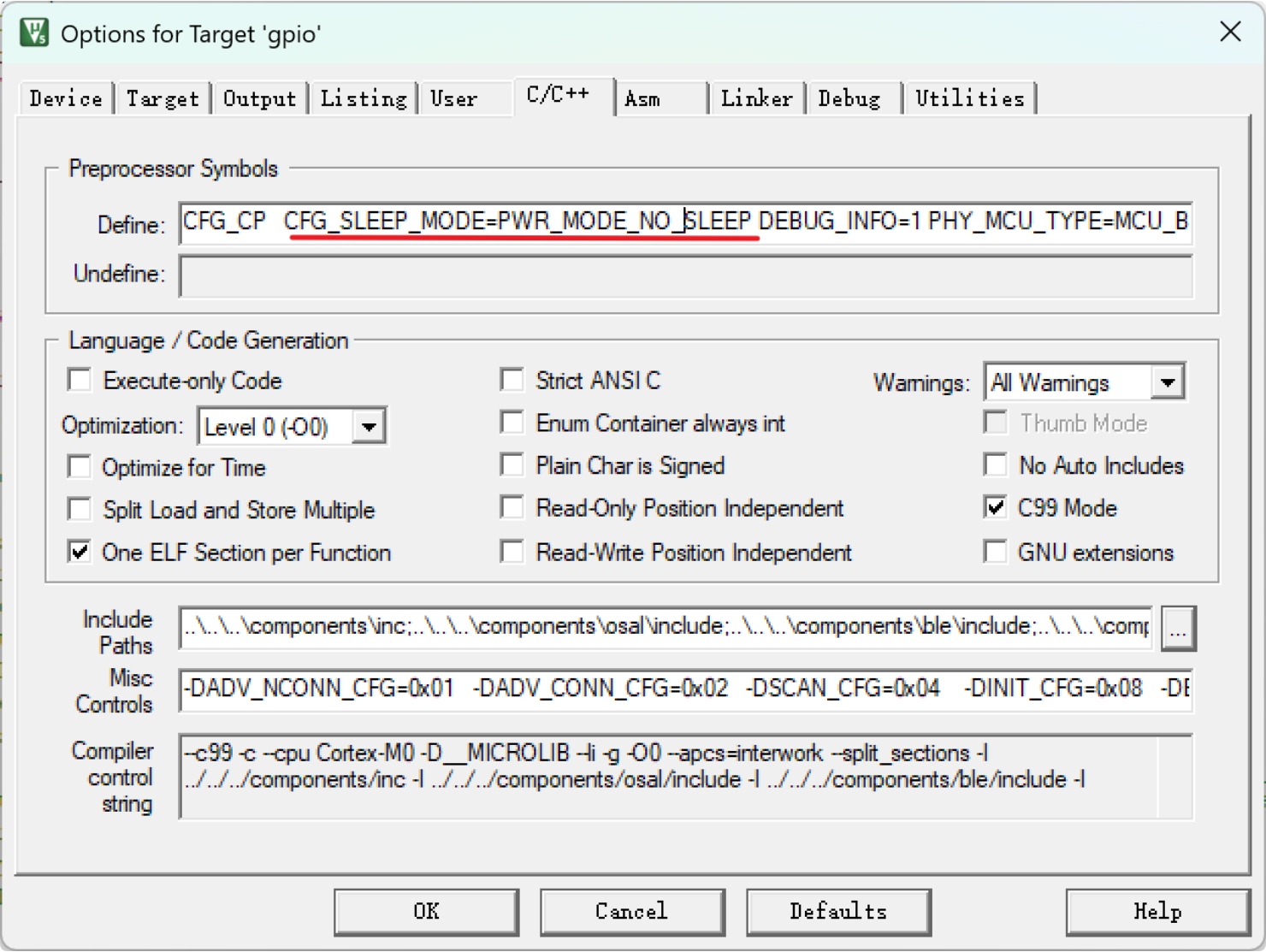

将CFG_SLEEP_MODE=PWR_MODE_SLEEP修改为CFG_SLEEP_MODE=PWR_MOD_NO_SLEEP
修改gpio_demo.c函数，简化示例代码，以点亮绿灯为例，即P11引脚输出高电平。

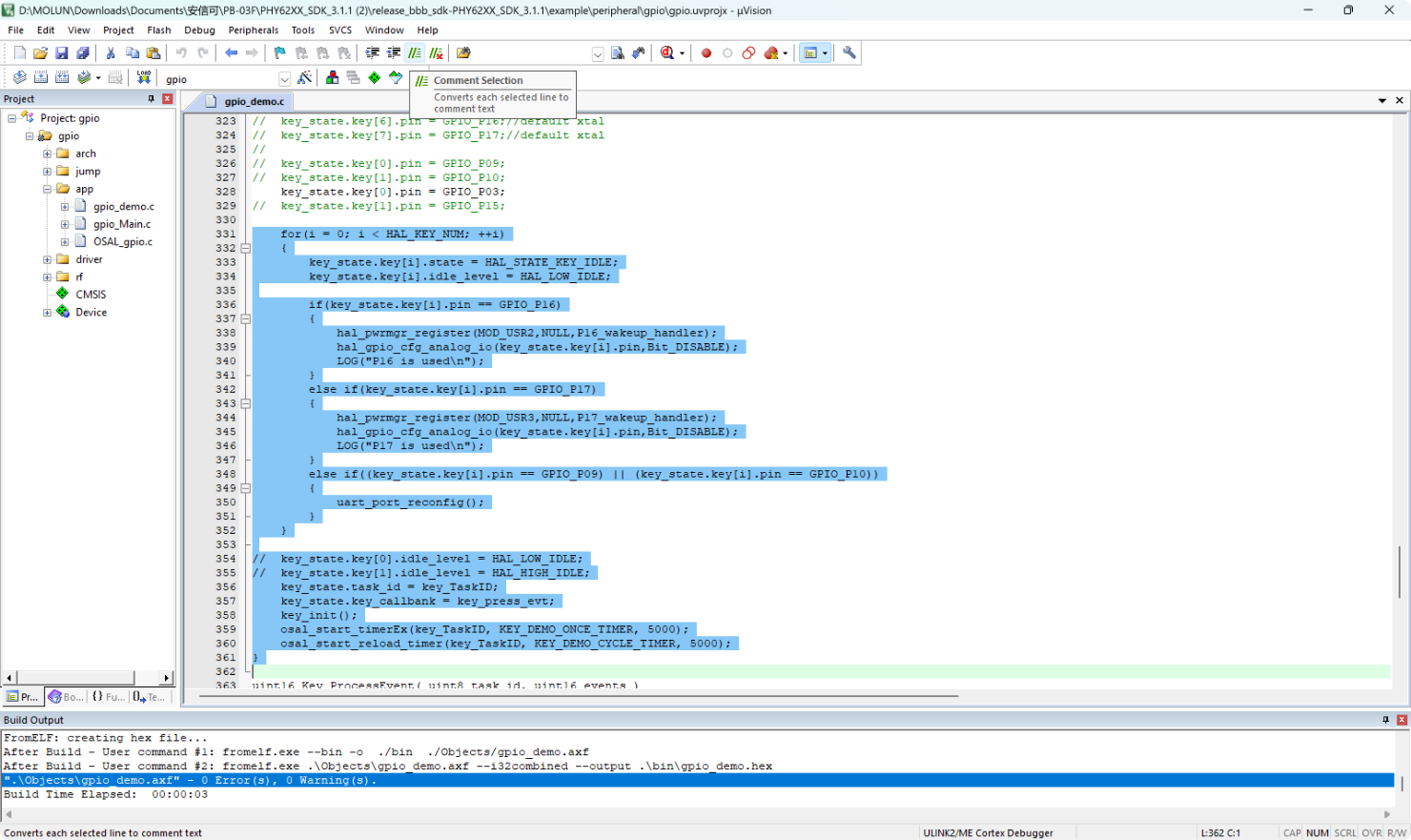

找到void Key_Demo_Init(uint8 task_id)将其全部注释掉。

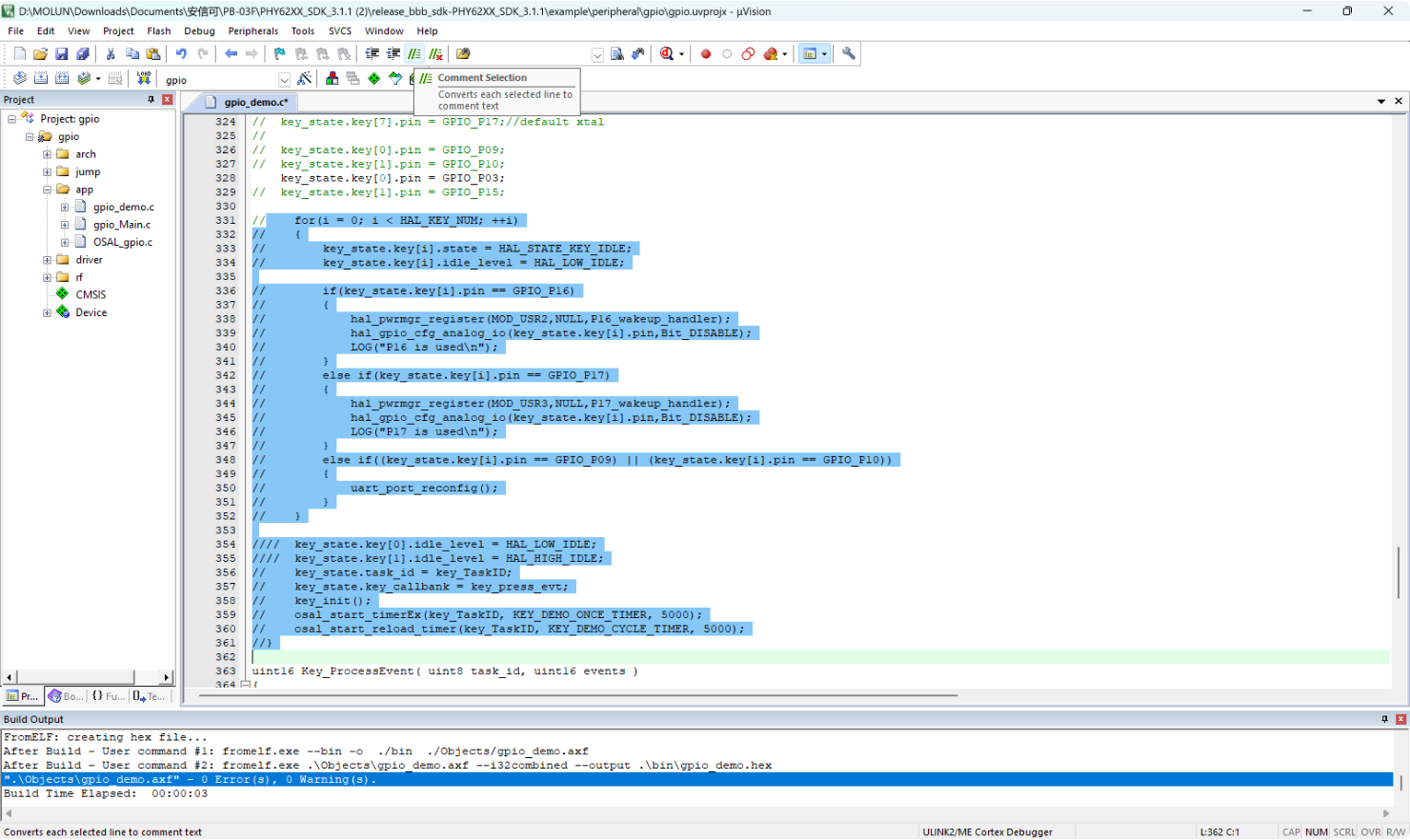

注释掉该部分代码
取消代码注释
增加点灯代码
根据规格书可知，RGB灯引脚分别为：红灯（P7 脚）、绿灯 (P11 脚)、蓝灯 (P18 脚)、冷色灯（P34脚）、暖色灯（P0脚）
更加自己喜好，修改对应引脚即可！

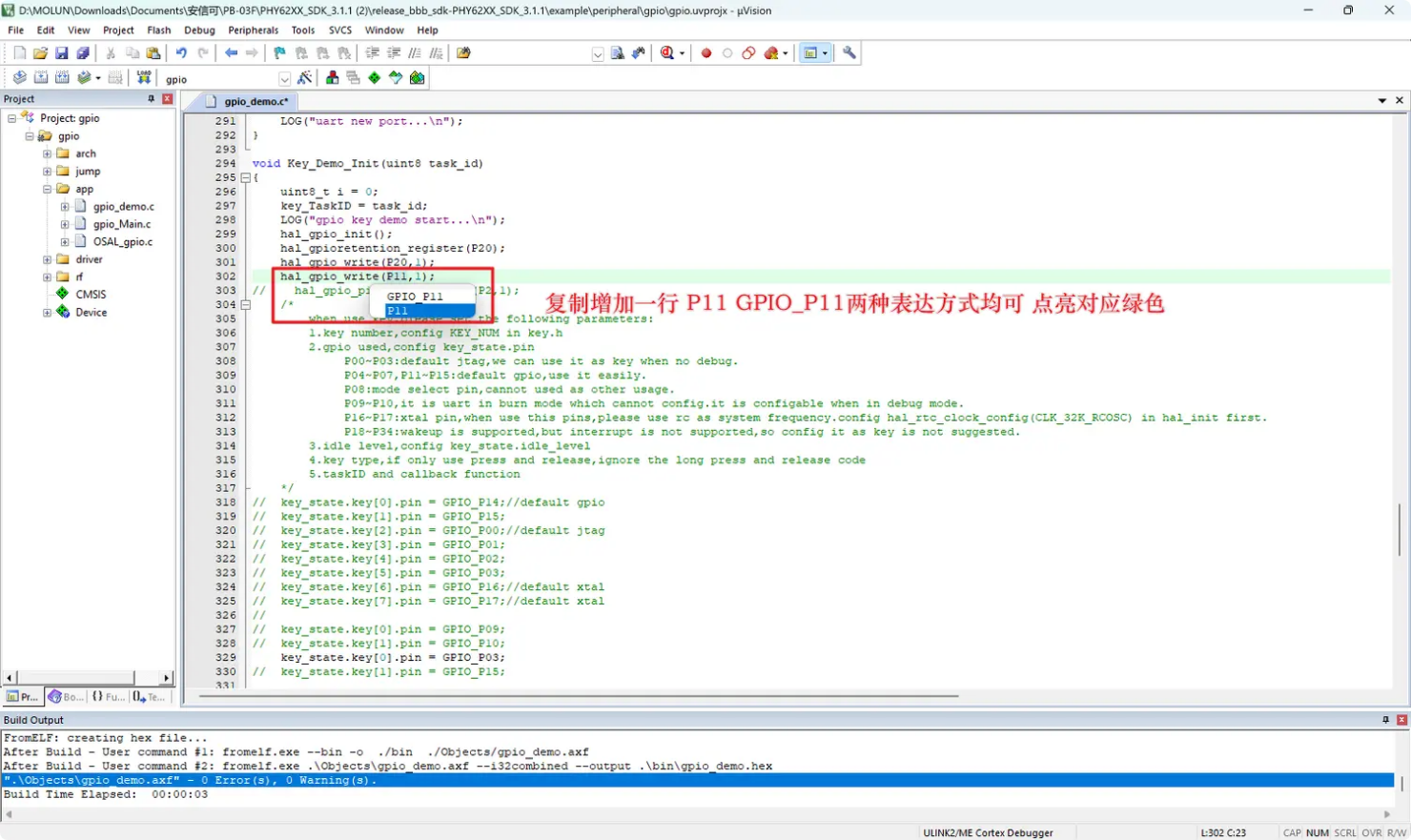

<span>hal_gpio_write(P11,1);</span>
<span>hal_gpio_write(GPIO_P11,HAL_HIGH_IDLE);</span> // GPIO11 输出高电平，点亮绿色LED
尝试以上两种写法！

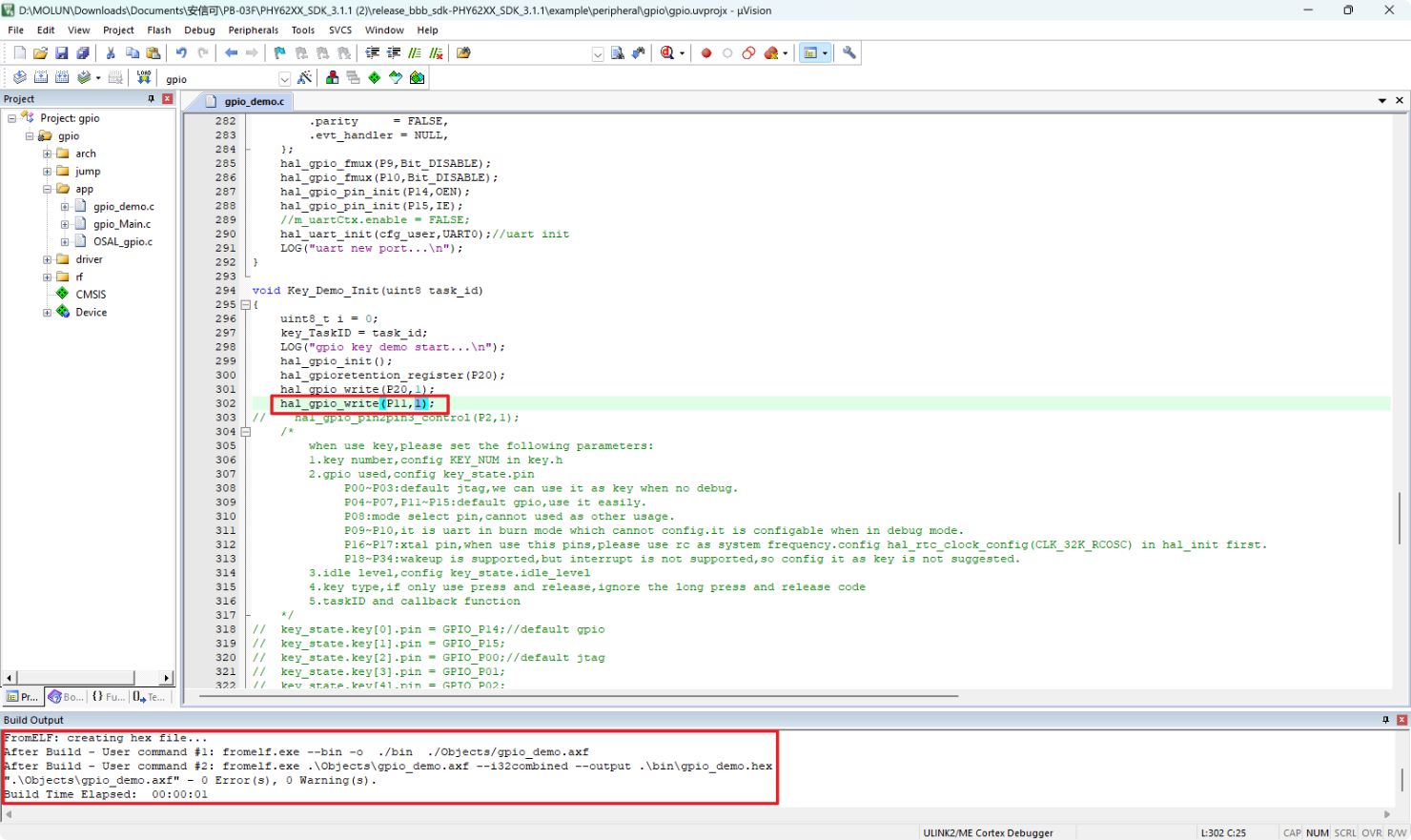

修改完毕，保存并编译。
程序烧录

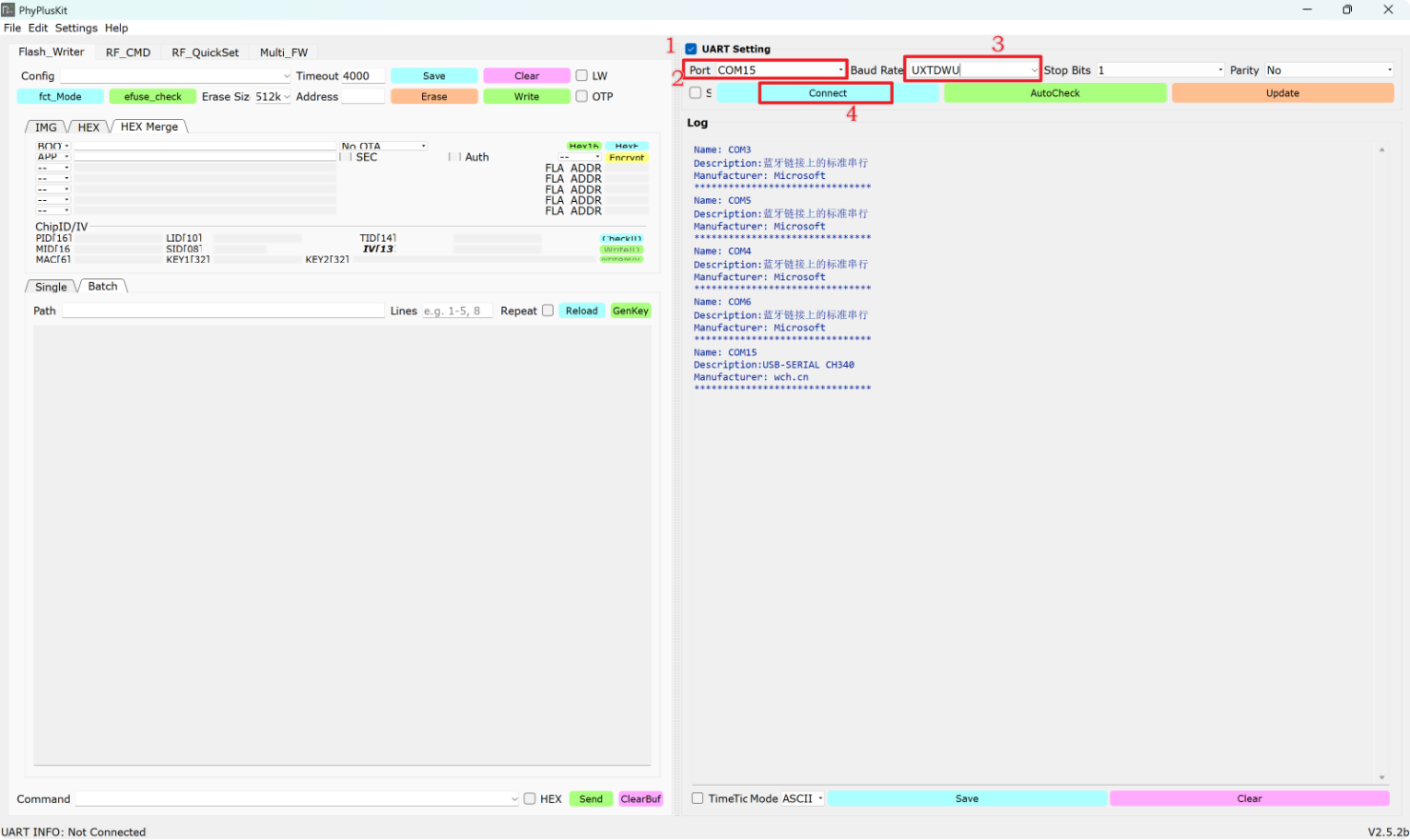

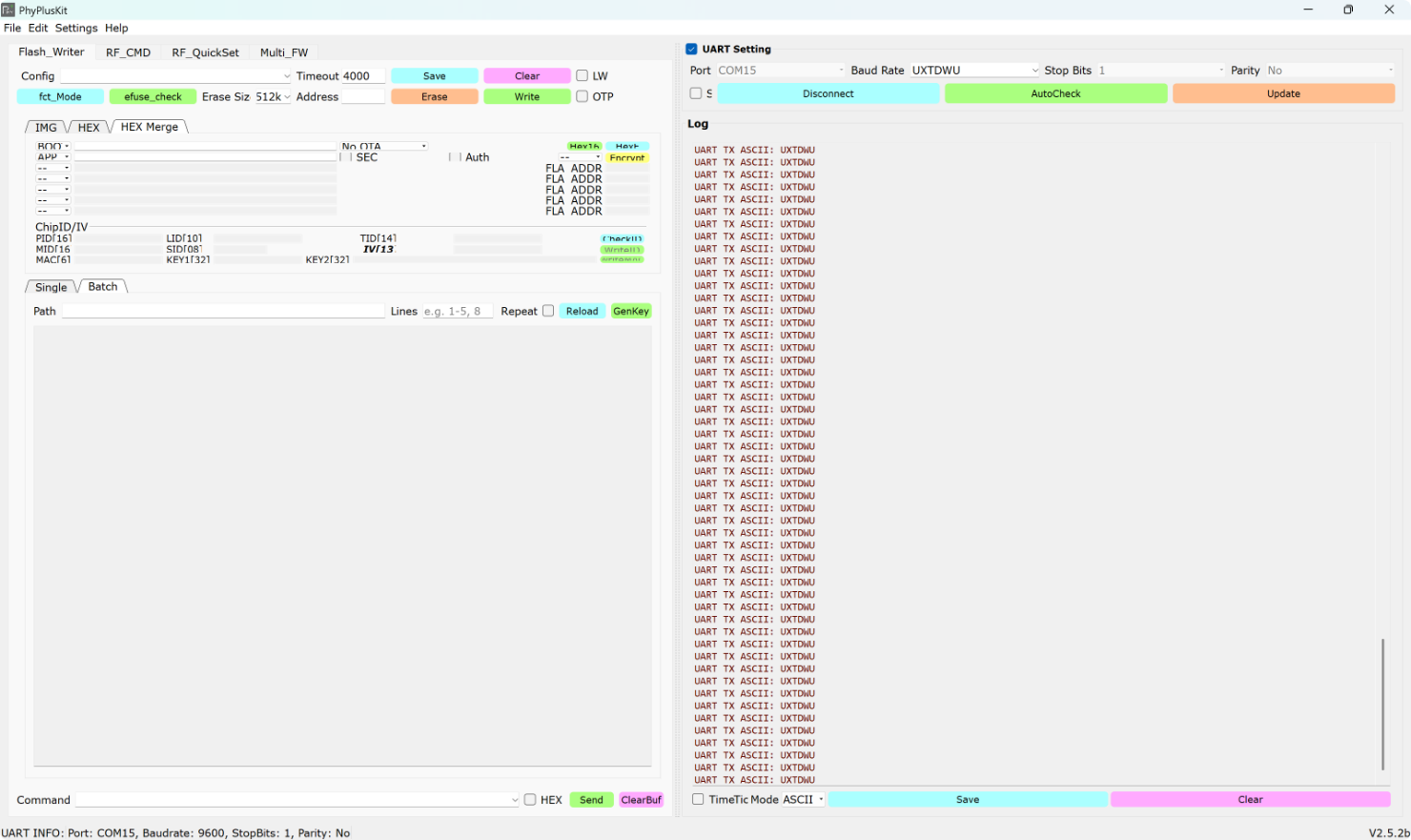

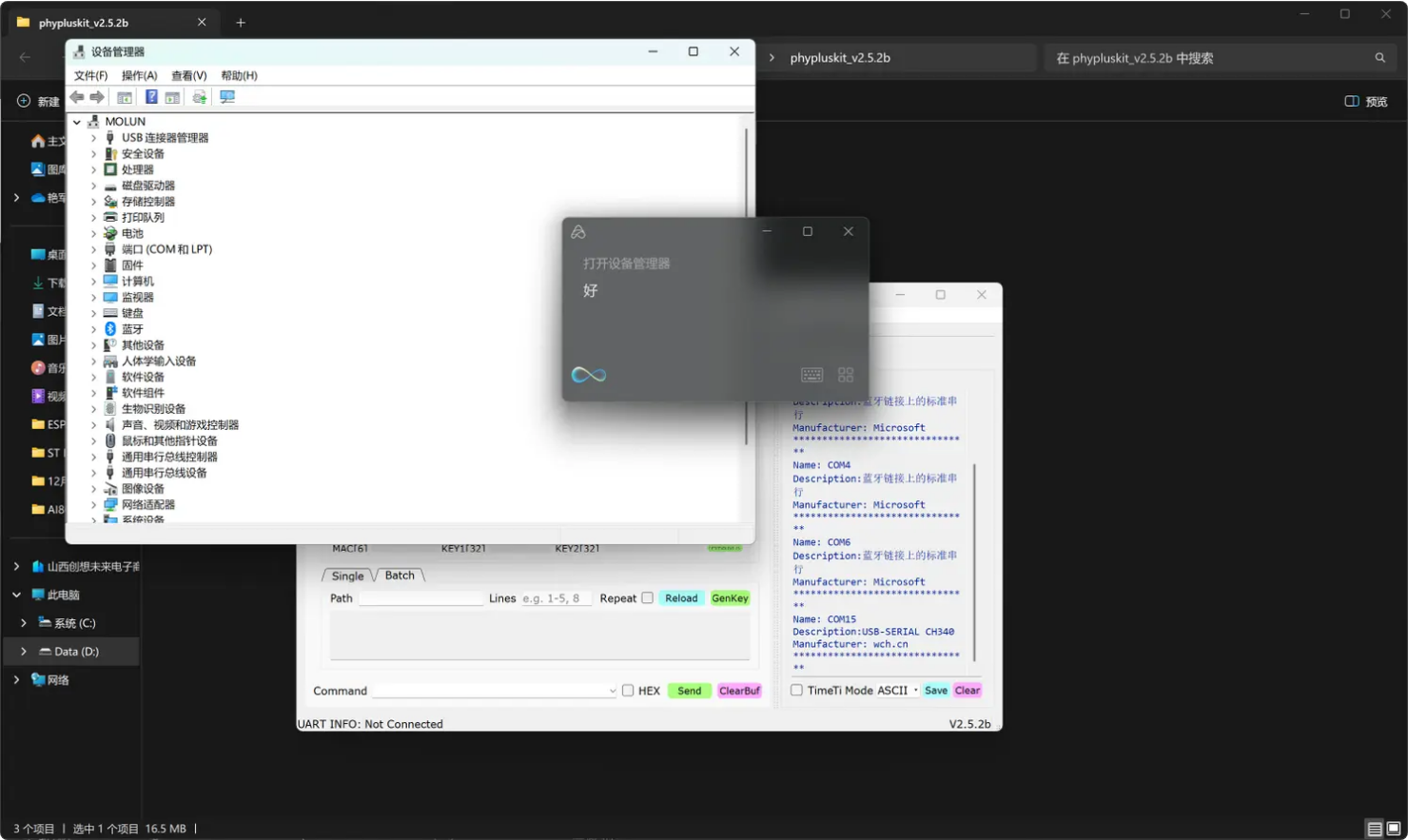

打开烧录软件PhyPluskit

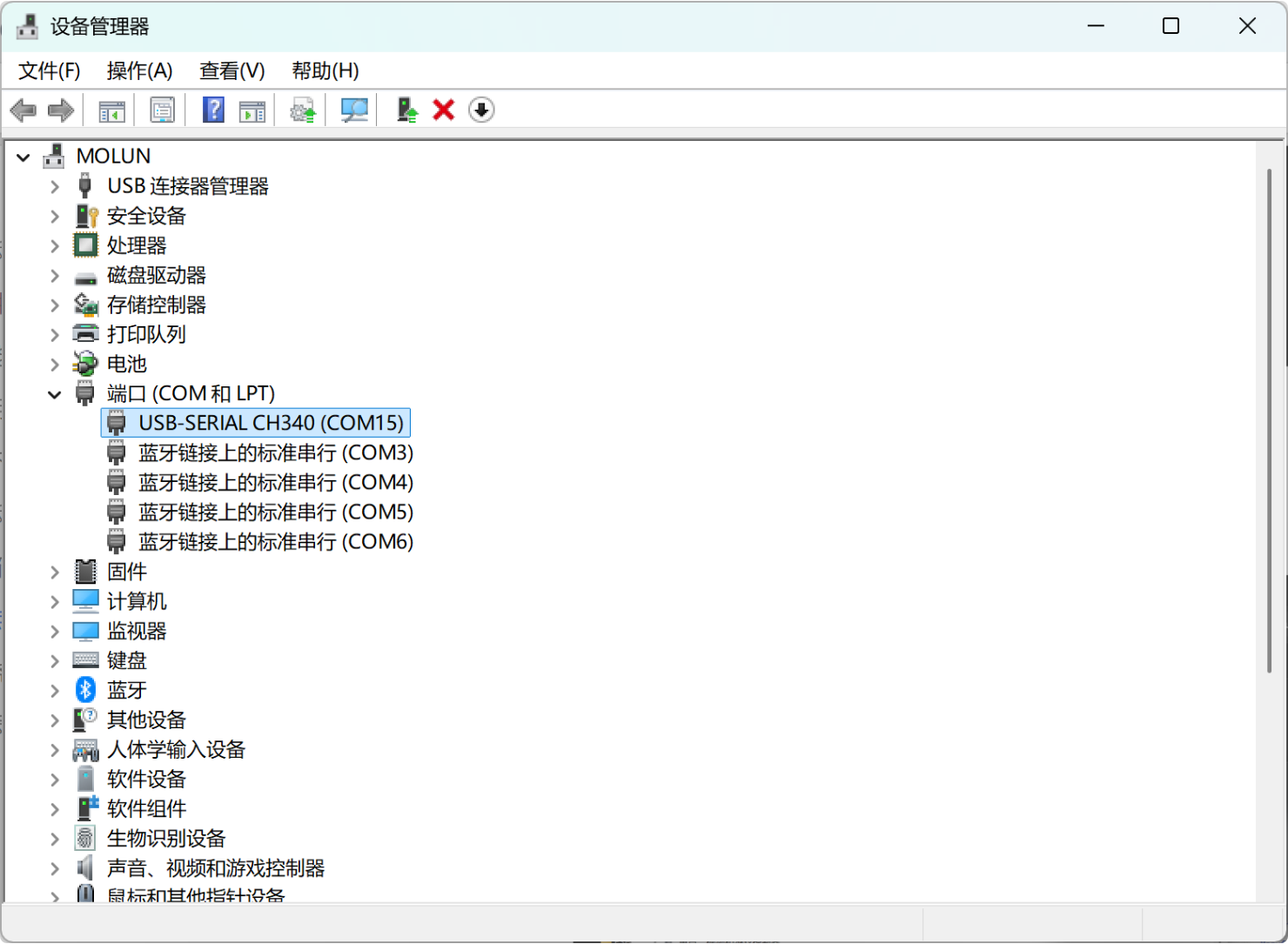

出现 <span>UART TX ASCII: UXTDWU</span>后，按一下开发板 <span>RST</span>按钮，重启开发板
UART RX: cmd>>:
Current port: COM15
Current baudrate: 115200
Current stopBits: 1
Current parity: No
Serial opened!!
*******************************
出现以上内容，说明已经可以开始下载程序了
烧录之前必须先擦除程序。点击：Erase。擦除成功如下。

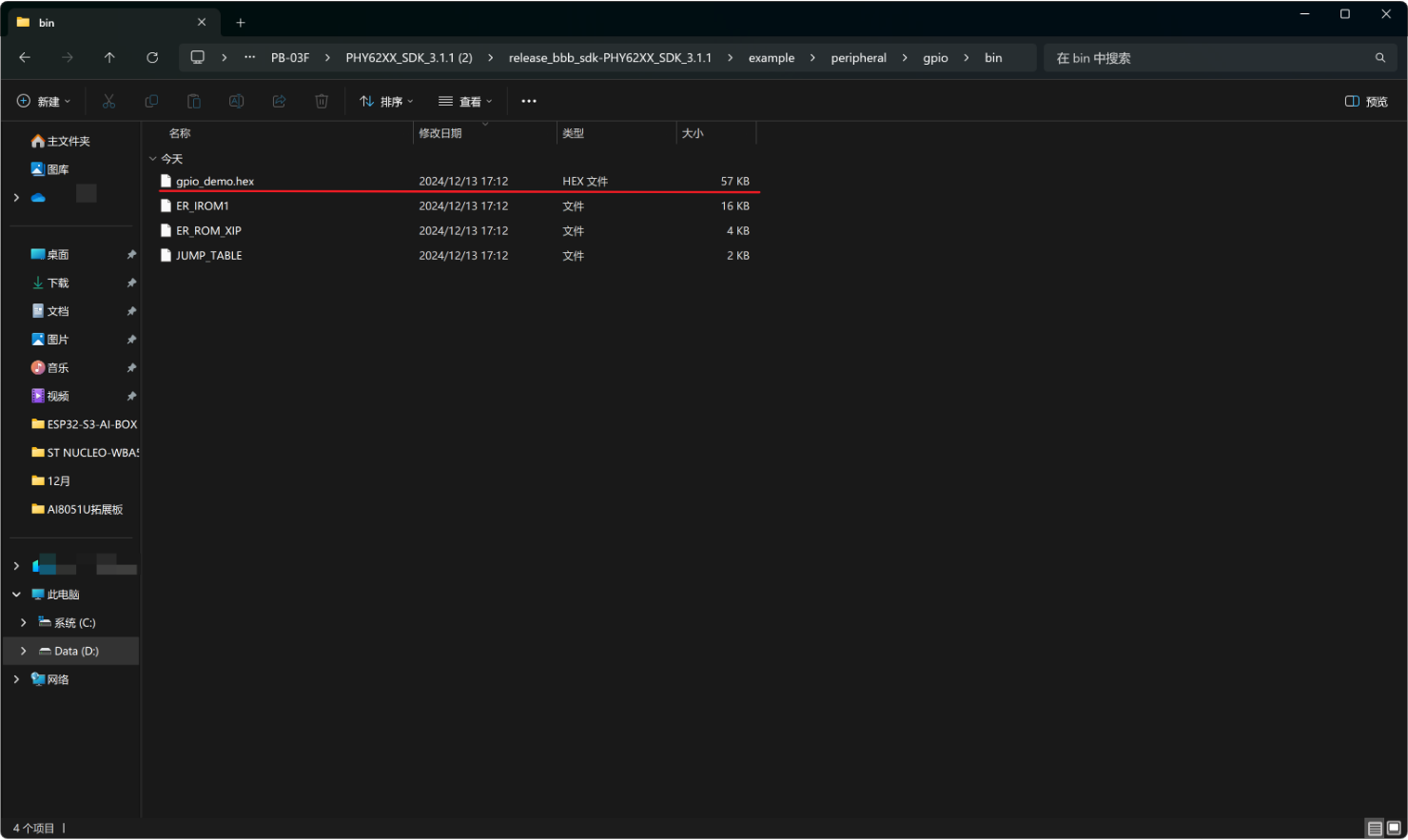

双击APP后面空白框，选取编译好的固件。
不得不吐槽一下，新时代的软件竟然没做屏幕自适应，在高分辨率屏幕下，界面错位，难用之极！！！
点击Write，进行程序烧录，烧录成功如上图。
烧录成功，重启开发板生效！

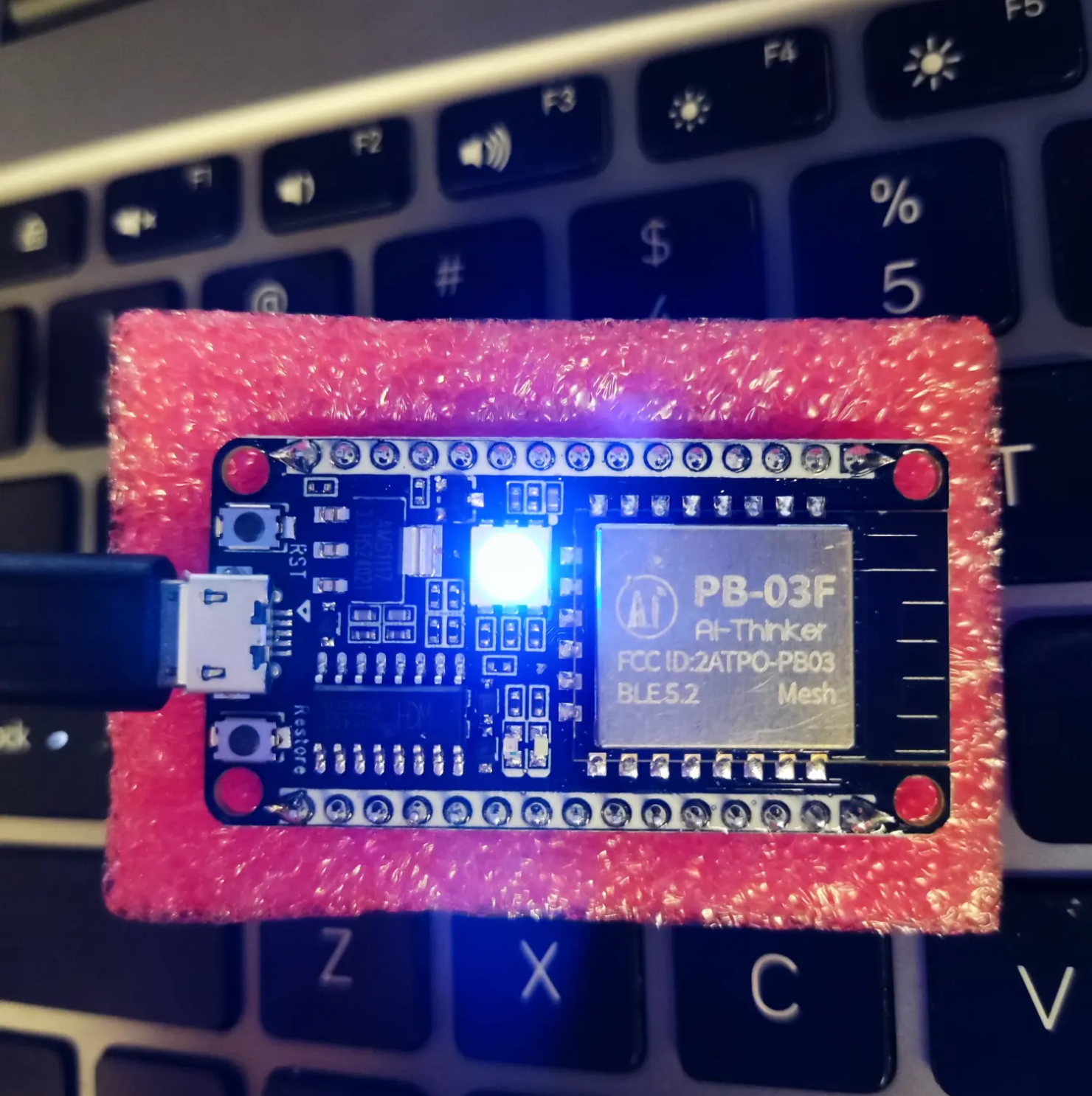

现象，绿灯一闪而过。。。。。。
重新检查发现，这个地方重新解压程序后，尽然没有修改，重新来过！
处处有惊喜，重启开发板不管用

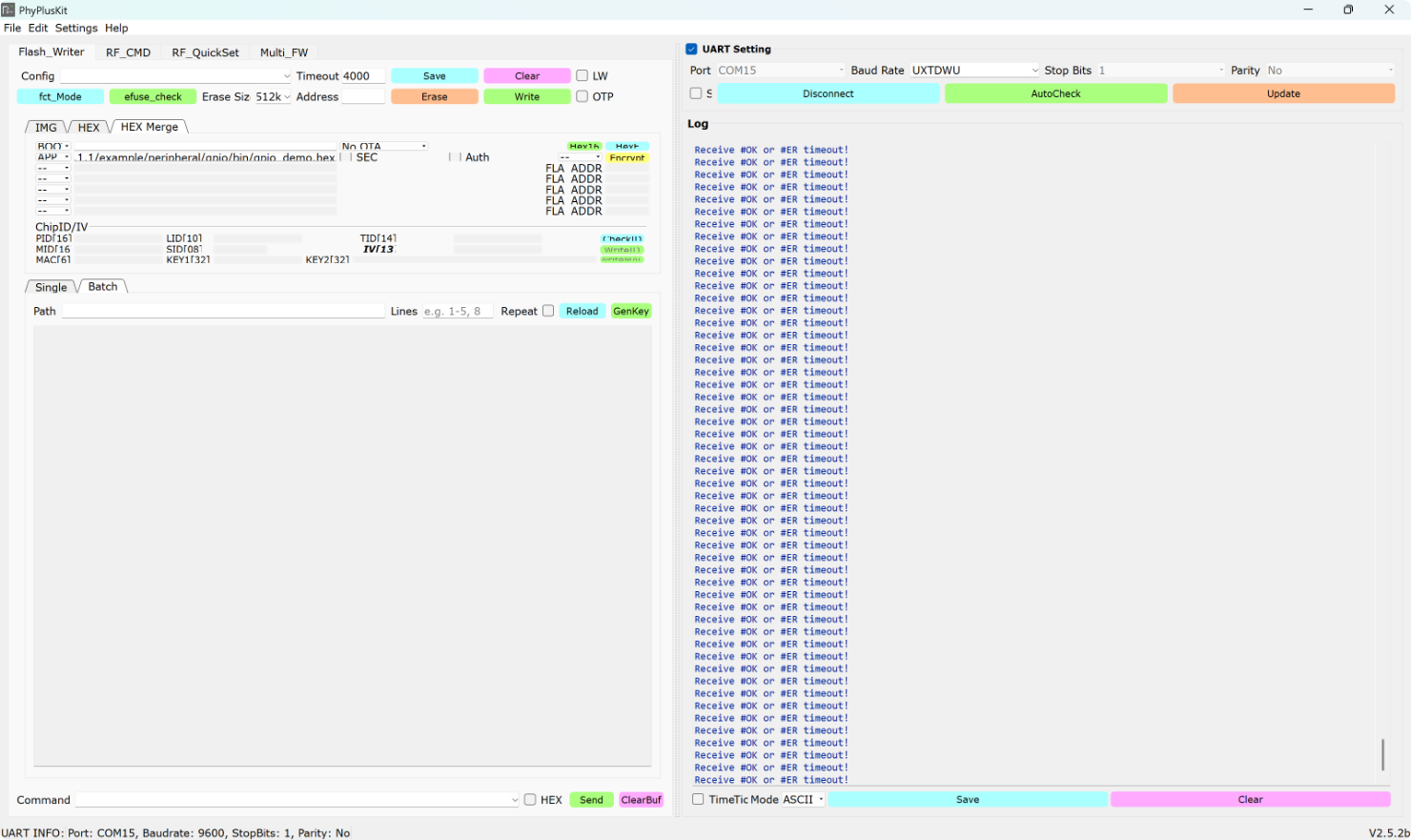

Receive #OK or #ER timeout!
Serial port COM15 closed!!
*******************************
Current port: COM15
Current baudrate: 9600
Current stopBits: 1
Current parity: No
Serial opened!!
*******************************
check ChipVersion Fail !!!
Load AppHEx Done[-NO-ENC-]!
IV BLOCK GEN [-NO-ENC-]
[hexPack]: 11020000 e88
[XIP HexPack Size]: 1
[hexPack]: 1FFF0000 40c
[hexPack]: 1FFF1838 3e44
[App HexPack Size]: 2
>> BOOT========0x00002100------0x0000211c========
>> APP========0x00009000------0x0000d258========
>> XIP#0========0x00020000------0x00020e88========
The App Hex file Last modified: 2024-12-13 18:02:49
[HEXF Generation] Success: D:/MOLUN/Downloads/Documents/安信可/PB-03F/PHY62XX_SDK_3.1.1 (2)/release_bbb_sdk-PHY62XX_SDK_3.1.1/example/peripheral/gpio/bin/gpio_demo_phy6202.hexf !!!
Send cpnum successfully!
Receive feedback timeout!
Receive #OK or #ER failed!
Write images failed!
编译报错
<span>Unknown compiler</span>报错
不出意外的情况下出意外了！
<span class="color_font"><span>*** Warning: The condivd compiler version '5.06 update 6 (build 750)' does not support the selected User Based Licensing technology.</span></span>
<span class="color_font"><span>*** Using Compiler 'V5.06 update 6 (build 750)', folder: 'D:\Program Files\Keil_v5\ARM\ARMCC\Bin'</span></span>
<span class="color_font"><span>compiling gpio_demo.c...</span></span>
<span class="color_font"><span>D:\MOLUN\Arm\Packs\ARM\CMSIS\6.1.0\CMSIS\Core\Include\cmsis_compiler.h(287): error: #35: #error directive: Unknown compiler.</span></span>
<span class="color_font"><span> #error Unknown compiler.</span></span>
<span class="color_font"><span>Source\gpio_demo.c: 0 warnings, 1 error</span></span>
<span class="color_font"><span>"Source\gpio_demo.c" - 1 Error(s), 0 Warning(s).</span></span>
<span>5.06 update 6 (build 750)</span>社区版本（免费版）不支持使用该版本，but 例程必须使用 <span>Use default compiler version 5</span>版本
社区版本需要切换授权，需要方法，搜索一下！
<span>ARM::CMSIS 6.0.0</span>以上版本报错
<span>Build started: Project: gpio</span>
<span>*** Warning: The condivd compiler version '5.06 update 7 (build 960)' does not support the selected User Based Licensing technology.</span>
<span>*** Using Compiler 'V5.06 update 7 (build 960)', folder: 'D:\Program Files\Keil_v5\ARM\ARM_Compiler_5.06u7\Bin'</span>
<span>Build target 'gpio'</span>
<span>compiling main.c...</span>
<span>D:\MOLUN\Arm\Packs\ARM\CMSIS\6.1.0\CMSIS\Core\Include\cmsis_compiler.h(287): error: #35: #error directive: Unknown compiler.</span>
<span> #error Unknown compiler.</span>
<span>Source\main.c: 0 warnings, 1 error</span>
<span>compiling gpio_Main.c...</span>
<span>D:\MOLUN\Arm\Packs\ARM\CMSIS\6.1.0\CMSIS\Core\Include\cmsis_compiler.h(287): error: #35: #error directive: Unknown compiler.</span>
<span> #error Unknown compiler.</span>
<span>Source\gpio_Main.c: 0 warnings, 1 error</span>
<span>compiling my_printf.c...</span>
<span>D:\MOLUN\Arm\Packs\ARM\CMSIS\6.1.0\CMSIS\Core\Include\cmsis_compiler.h(287): error: #35: #error directive: Unknown compiler.</span>
<span> #error Unknown compiler.</span>
<span>..\..\..\components\driver\log\my_printf.c: 0 warnings, 1 error</span>
<span>compiling gpio.c...</span>
<span>D:\MOLUN\Arm\Packs\ARM\CMSIS\6.1.0\CMSIS\Core\Include\cmsis_compiler.h(287): error: #35: #error directive: Unknown compiler.</span>
<span> #error Unknown compiler.</span>
<span>..\..\..\components\driver\gpio\gpio.c: 0 warnings, 1 error</span>
<span>compiling gpio_demo.c...</span>
<span>D:\MOLUN\Arm\Packs\ARM\CMSIS\6.1.0\CMSIS\Core\Include\cmsis_compiler.h(287): error: #35: #error directive: Unknown compiler.</span>
<span> #error Unknown compiler.</span>
<span>Source\gpio_demo.c: 0 warnings, 1 error</span>
<span>compiling jump_table.c...</span>
<span>D:\MOLUN\Arm\Packs\ARM\CMSIS\6.1.0\CMSIS\Core\Include\cmsis_compiler.h(287): error: #35: #error directive: Unknown compiler.</span>
<span> #error Unknown compiler.</span>
<span>..\..\..\misc\jump_table.c: 0 warnings, 1 error</span>
<span>compiling OSAL_gpio.c...</span>
<span>D:\MOLUN\Arm\Packs\ARM\CMSIS\6.1.0\CMSIS\Core\Include\cmsis_compiler.h(287): error: #35: #error directive: Unknown compiler.</span>
<span> #error Unknown compiler.</span>
<span>Source\OSAL_gpio.c: 0 warnings, 1 error</span>
<span>compiling uart.c...</span>
<span>D:\MOLUN\Arm\Packs\ARM\CMSIS\6.1.0\CMSIS\Core\Include\cmsis_compiler.h(287): error: #35: #error directive: Unknown compiler.</span>
<span> #error Unknown compiler.</span>
<span>..\..\..\components\driver\uart\uart.c: 0 warnings, 1 error</span>
<span>compiling pwrmgr.c...</span>
<span>D:\MOLUN\Arm\Packs\ARM\CMSIS\6.1.0\CMSIS\Core\Include\cmsis_compiler.h(287): error: #35: #error directive: Unknown compiler.</span>
<span> #error Unknown compiler.</span>
<span>..\..\..\components\driver\pwrmgr\pwrmgr.c: 0 warnings, 1 error</span>
<span>compiling clock.c...</span>
<span>D:\MOLUN\Arm\Packs\ARM\CMSIS\6.1.0\CMSIS\Core\Include\cmsis_compiler.h(287): error: #35: #error directive: Unknown compiler.</span>
<span> #error Unknown compiler.</span>
<span>..\..\..\components\driver\clock\clock.c: 0 warnings, 1 error</span>
<span>compiling key.c...</span>
<span>D:\MOLUN\Arm\Packs\ARM\CMSIS\6.1.0\CMSIS\Core\Include\cmsis_compiler.h(287): error: #35: #error directive: Unknown compiler.</span>
<span> #error Unknown compiler.</span>
<span>..\..\..\components\driver\key\key.c: 0 warnings, 1 error</span>
<span>compiling adc.c...</span>
<span>D:\MOLUN\Arm\Packs\ARM\CMSIS\6.1.0\CMSIS\Core\Include\cmsis_compiler.h(287): error: #35: #error directive: Unknown compiler.</span>
<span> #error Unknown compiler.</span>
<span>..\..\..\components\driver\adc\adc.c: 0 warnings, 1 error</span>
<span>compiling startup_ARMCM0.c...</span>
<span>D:\MOLUN\Arm\Packs\ARM\CMSIS\6.1.0\CMSIS\Core\Include\cmsis_compiler.h(287): error: #35: #error directive: Unknown compiler.</span>
<span> #error Unknown compiler.</span>
<span>RTE/Device/ARMCM0/startup_ARMCM0.c: 0 warnings, 1 error</span>
<span>compiling flash.c...</span>
<span>D:\MOLUN\Arm\Packs\ARM\CMSIS\6.1.0\CMSIS\Core\Include\cmsis_compiler.h(287): error: #35: #error directive: Unknown compiler.</span>
<span> #error Unknown compiler.</span>
<span>..\..\..\components\driver\flash\flash.c: 0 warnings, 1 error</span>
<span>compiling system_ARMCM0.c...</span>
<span>D:\MOLUN\Arm\Packs\ARM\CMSIS\6.1.0\CMSIS\Core\Include\cmsis_compiler.h(287): error: #35: #error directive: Unknown compiler.</span>
<span> #error Unknown compiler.</span>
<span>RTE/Device/ARMCM0/system_ARMCM0.c: 0 warnings, 1 error</span>
<span>".\Objects\gpio_demo.axf" - 15 Error(s), 0 Warning(s).</span>
<span>Target not created.</span>
<span>Build Time Elapsed: 00:00:00</span>
<span>#error directive: Unknown compiler</span>该报错需要卸载掉6.0.0及以上版本的 <span>ARM::CMSIS</span>
固件二次烧录失败
<span>Current port: COM16</span>
<span>Current baudrate: 9600</span>
<span>Current stopBits: 1</span>
<span>Current parity: No</span>
<span>Serial opened!! </span>
<span>*******************************</span>
<span>check ChipVersion Fail !!! </span>
<span>Load AppHEx Done[-NO-ENC-]!</span>
<span>IV BLOCK GEN [-NO-ENC-]</span>
<span>[hexPack]: 11020000 e64</span>
<span>[XIP HexPack Size]: 1</span>
<span>[hexPack]: 1FFF0000 40c</span>
<span>[hexPack]: 1FFF1838 3df4</span>
<span>[App HexPack Size]: 2</span>
<span>>> BOOT========0x00002100------0x0000211c========</span>
<span>>> APP========0x00009000------0x0000d208========</span>
<span>>> XIP#0========0x00020000------0x00020e64========</span>
<span>The App Hex file Last modified: 2024-12-13 19:15:37</span>
<span>[HEXF Generation] Success: D:/MOLUN/Downloads/Documents/安信可/PB-03F/PHY62XX_SDK_3.1.1 (2)/release_bbb_sdk-PHY62XX_SDK_3.1.1/example/peripheral/gpio/bin/gpio_demo_phy6202.hexf !!!</span>
<span>Send cpnum successfully!</span>
<span>Receive feedback timeout!</span>
<span>Receive #OK or #ER failed!</span>
<span>Write images failed!</span>
总结
仔仔细细，多多尝试！
祝诸君点灯成功！
